Брагоректифікаційна установка для одержання харчового спирту
Номер патенту: 11944
Опубліковано: 25.12.1996
Автори: Артюхов Володимир Григорович, Артьомов Микола Степанович, Міхненко Євгеній Олександрович, Дроговоз Григорій Кузьмич, Кизюн Григорій Олександрович, Міщенко Олексій Семенович, Ковальчук Володимир Петрович
Формула / Реферат

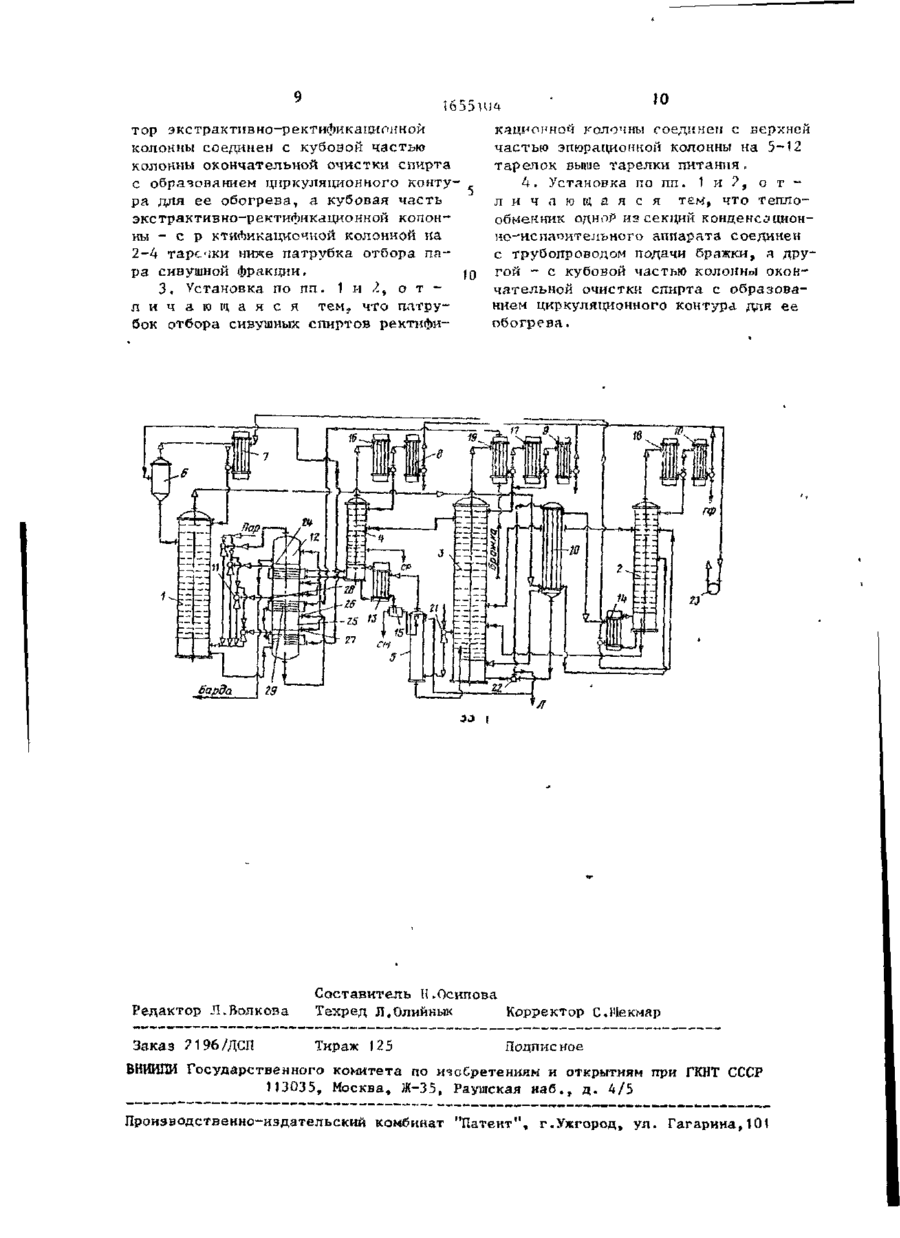

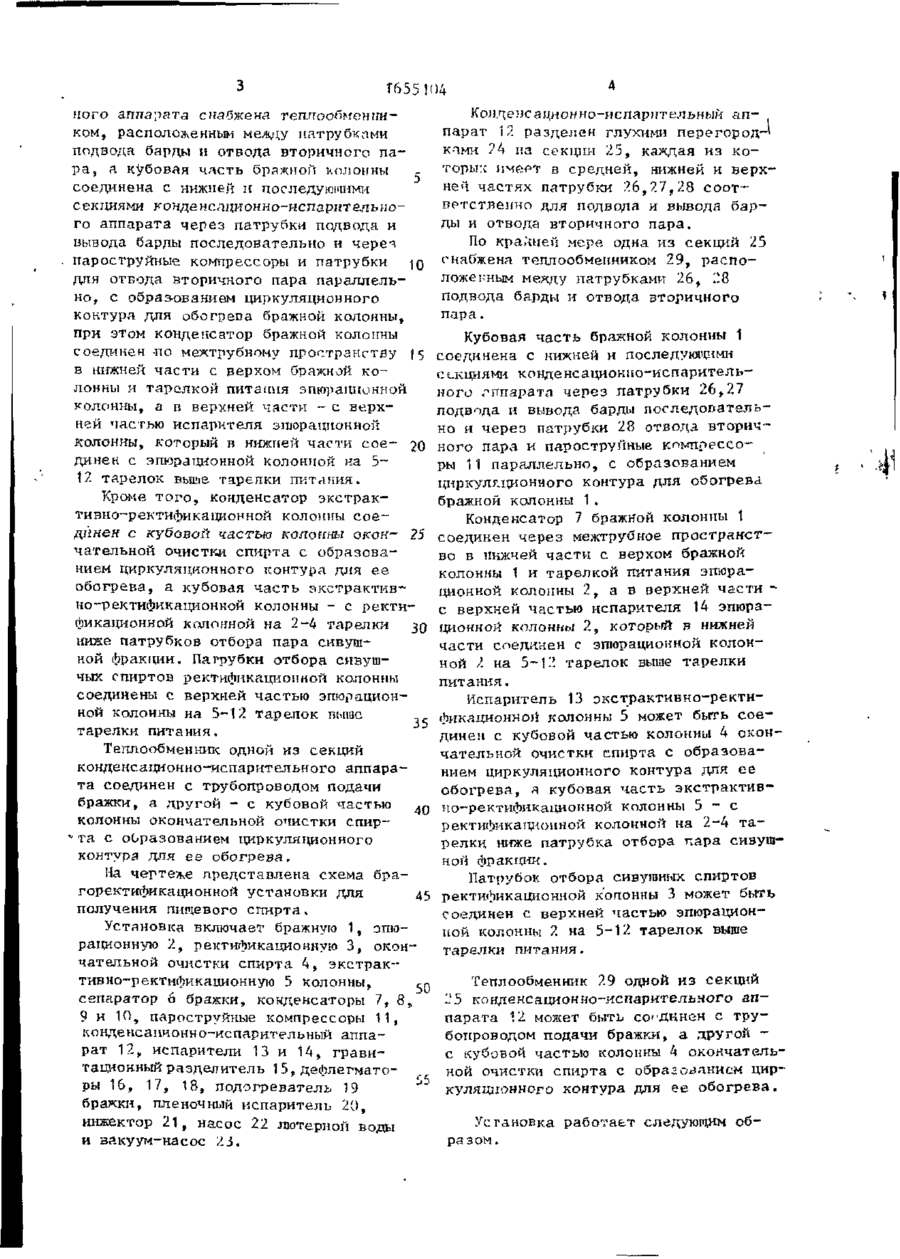

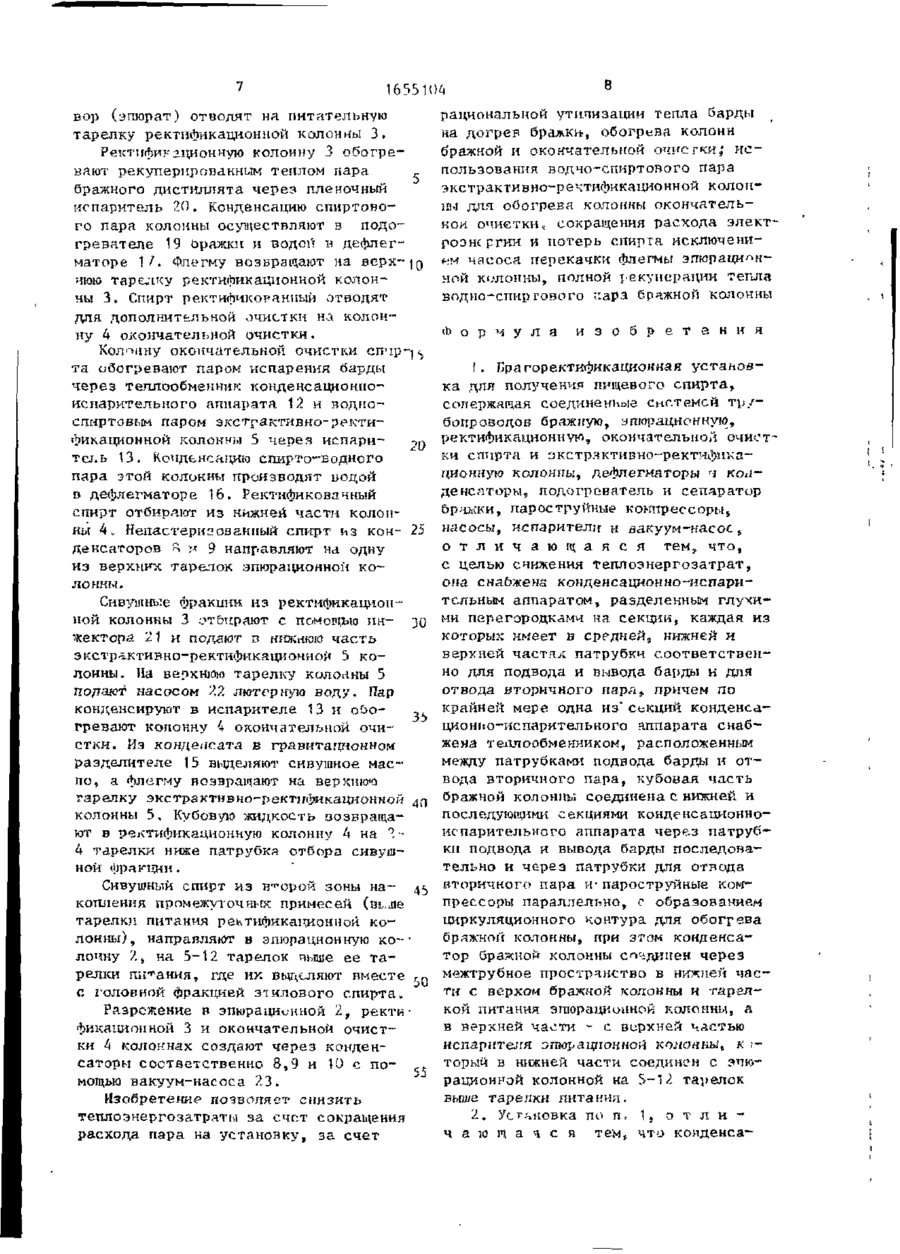

1. Брагоректификационная установка для получения пищевого спирта, содержащая соединенные системой трубопроводов бражную, эпюрационную, ректификационную, окончательной очистки спирта и экстрактивно-ректификационную колонны, дефлегматоры и конденсаторы, подогреватель и сепаратор бражки, пароструйные компрессоры, насосы, испарители и вакуум-насос, отличающаяся тем, что, с целью снижения теплоэнергозатрат, она снабжена конденсационно-испарительным аппаратом, разделенным глухими перегородками на секции, каждая из которых имеет в средней, нижней и верхней частях патрубки соответственно для подвода и вывода барды и для отвода вторичного пара, причем по крайней мере одна из секций конденсационно-испарительного аппарата снабжена теплообменником, расположенным между патрубками подвода барды и отвода вторичного пара, кубовая часть бражной колонны соединена с нижней и последующими секциями конденсационно-испарительного аппарата через патрубки подвода и вывода барды последовательно и через патрубки для отвода вторичного пара и пароструйные компрессоры параллельно, с образованием циркуляционного контура для обогрева бражной колонны, при этом конденсатор бражной колонны соединен через межтрубное пространство в нижней части с верхом бражной колонны и тарелкой питания эпюрационной колонны, а в верхней части - с верхней частью испарителя эпюрационной колонны, который в нижней части соединен с эпюрационной колонной на 5 - 12 тарелок выше тарелки питания.
2. Установка по п. 1, отличающаяся тем, что конденсатор экстрактивно-ректификационной колонны соединен с кубовой частью колонны окончательной очистки спирта с образованием циркуляционного контура для се обогрева, а кубовая часть экстрактивно-ректификационной колонны - с ректификационной колонной на 2 - 4 тарелки ниже патрубка отбора пара сивушной фракции.
3. Установка по пп. 1 и 2, отличающаяся тем, что патрубок отбора сивушных спиртов ректификационной колонны соединен с верхней частью эпюрационной колонны на 5-12 тарелок выше тарелки питания.
4. Установка по пп. 1 и 2, отличающаяся тем, что теплообменник одной из секций конденсационно-испарительного аппарата соединен с трубопроводом подачи бражки, а другой - с кубовой частью колонны окончательной очистки спирта с образованием циркуляционного контура для ее обогрева.
Текст
ЛЛЯ С ЛУЖ1 ЫШ
ДивитисяДодаткова інформація
Назва патенту англійськоюDistiller for food alcohol receipt
Автори англійськоюArtiukhov Volodymyr Hryhorovych, Drohovos Hryhorii Kuzmich, Kyziun Hryhorii Oleksandrovych, Kovalchuk Volodymyr Petrovych, Mikhnenko Yevhenii Oleksandrovych, Mikhnenko Yevhen Oleksandrovych, Mischenko Oleksii Semenovych, Artiomov Mykola Stepanovych
Назва патенту російськоюБрагоректификационная установка для получения пищевого спирта
Автори російськоюАртюхов Владимир Григорьевич, Дроговоз Григорий Кузьмич, Кизюн Григорий Александрович, Ковальчук Владимир Петрович, Михненко Евгений Александрович, Мищенко Алексей Семенович, Артемов Николай Степанович
МПК / Мітки
МПК: C12F 3/08, C07B 63/00, B01D 3/00
Мітки: харчового, брагоректифікаційна, установка, одержання, спирту
