Облицювання будівель або споруд

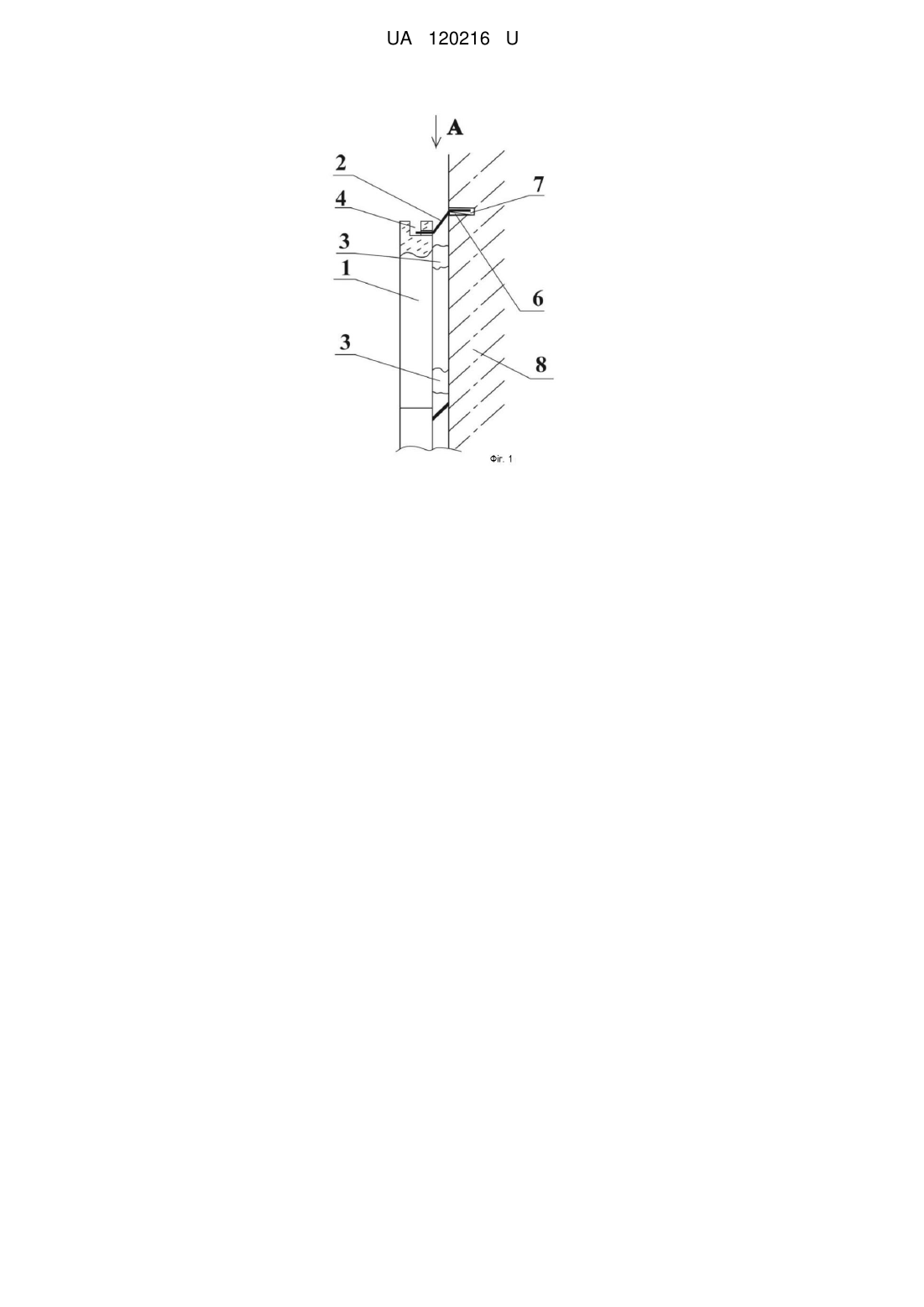

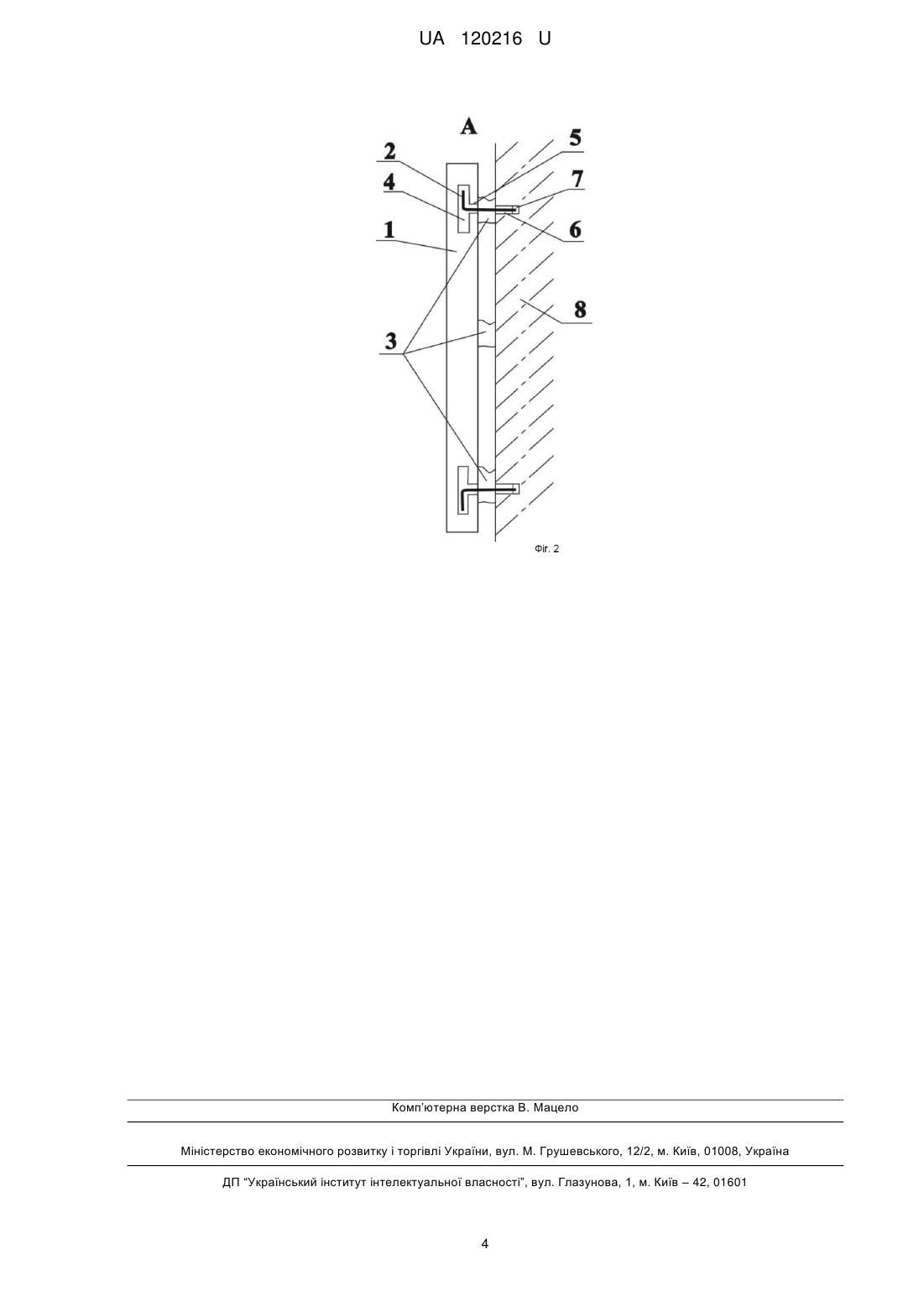

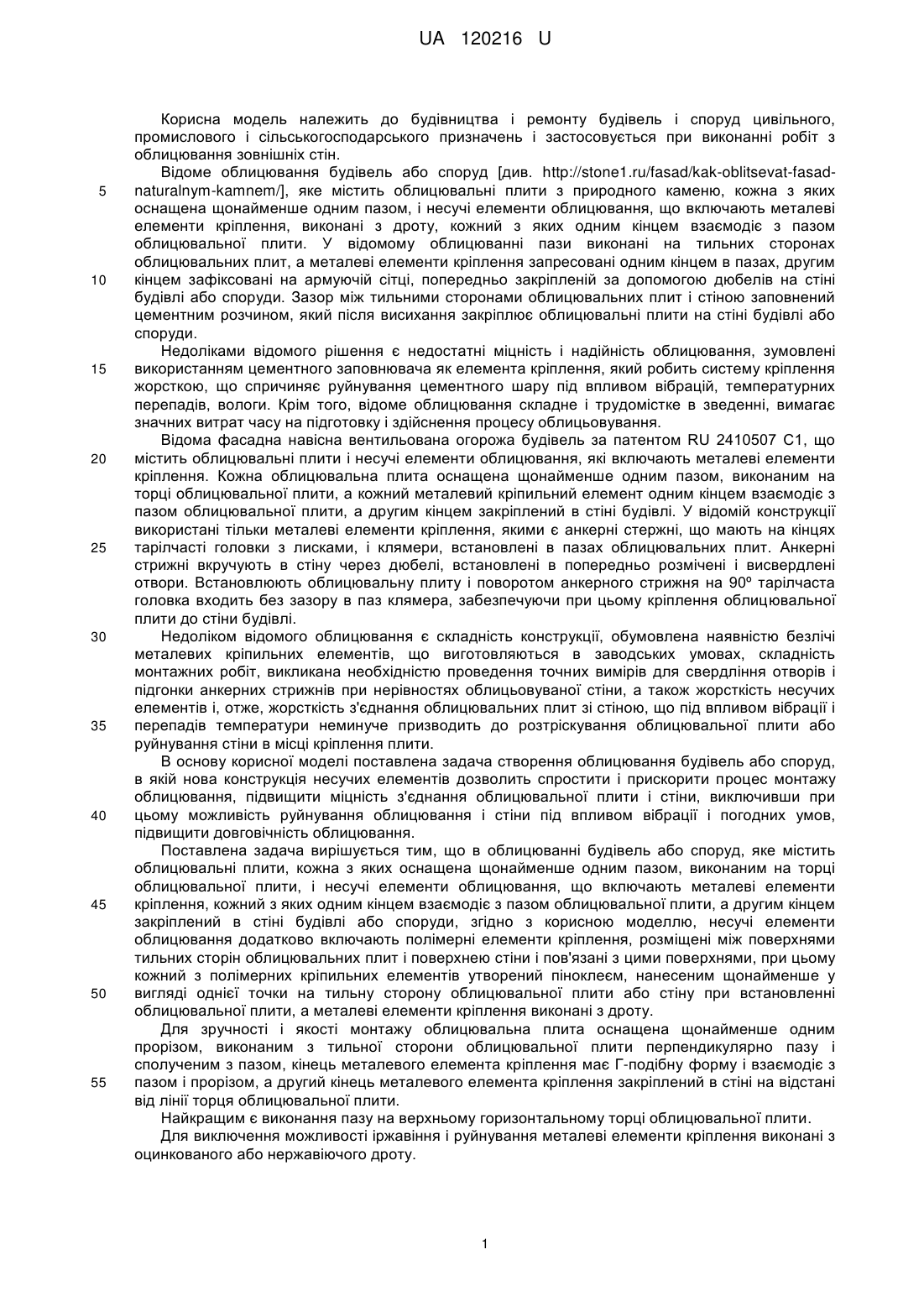

Реферат: Облицювання будівель або споруд містить облицювальні плити, кожна з яких оснащена щонайменше одним пазом, виконаним на торці облицювальної плити, і несучі елементи облицювання, що включають металеві елементи кріплення, кожний з яких одним кінцем взаємодіє з пазом облицювальної плити, а другим кінцем закріплений в стіні будівлі або споруди. Несучі елементи облицювання додатково включають полімерні елементи кріплення, розміщені між поверхнями тильних сторін облицювальних плит і поверхнею стіни і пов'язані з цими поверхнями. Кожний з полімерних кріпильних елементів утворений піноклеєм, нанесеним щонайменше у вигляді однієї точки на тильну сторону облицювальної плити або стіну при встановленні облицювальної плити, а металеві елементи кріплення виконані з дроту. UA 120216 U (12) UA 120216 U UA 120216 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і ремонту будівель і споруд цивільного, промислового і сільськогосподарського призначень і застосовується при виконанні робіт з облицювання зовнішніх стін. Відоме облицювання будівель або споруд [див. http://stone1.ru/fasad/kak-oblitsevat-fasadnaturalnym-kamnem/], яке містить облицювальні плити з природного каменю, кожна з яких оснащена щонайменше одним пазом, і несучі елементи облицювання, що включають металеві елементи кріплення, виконані з дроту, кожний з яких одним кінцем взаємодіє з пазом облицювальної плити. У відомому облицюванні пази виконані на тильних сторонах облицювальних плит, а металеві елементи кріплення запресовані одним кінцем в пазах, другим кінцем зафіксовані на армуючій сітці, попередньо закріпленій за допомогою дюбелів на стіні будівлі або споруди. Зазор між тильними сторонами облицювальних плит і стіною заповнений цементним розчином, який після висихання закріплює облицювальні плити на стіні будівлі або споруди. Недоліками відомого рішення є недостатні міцність і надійність облицювання, зумовлені використанням цементного заповнювача як елемента кріплення, який робить систему кріплення жорсткою, що спричиняє руйнування цементного шару під впливом вібрацій, температурних перепадів, вологи. Крім того, відоме облицювання складне і трудомістке в зведенні, вимагає значних витрат часу на підготовку і здійснення процесу облицьовування. Відома фасадна навісна вентильована огорожа будівель за патентом RU 2410507 C1, що містить облицювальні плити і несучі елементи облицювання, які включають металеві елементи кріплення. Кожна облицювальна плита оснащена щонайменше одним пазом, виконаним на торці облицювальної плити, а кожний металевий кріпильний елемент одним кінцем взаємодіє з пазом облицювальної плити, а другим кінцем закріплений в стіні будівлі. У відомій конструкції використані тільки металеві елементи кріплення, якими є анкерні стержні, що мають на кінцях тарілчасті головки з лисками, і клямери, встановлені в пазах облицювальних плит. Анкерні стрижні вкручують в стіну через дюбелі, встановлені в попередньо розмічені і висвердлені отвори. Встановлюють облицювальну плиту і поворотом анкерного стрижня на 90º тарілчаста головка входить без зазору в паз клямера, забезпечуючи при цьому кріплення облицювальної плити до стіни будівлі. Недоліком відомого облицювання є складність конструкції, обумовлена наявністю безлічі металевих кріпильних елементів, що виготовляються в заводських умовах, складність монтажних робіт, викликана необхідністю проведення точних вимірів для свердління отворів і підгонки анкерних стрижнів при нерівностях облицьовуваної стіни, а також жорсткість несучих елементів і, отже, жорсткість з'єднання облицювальних плит зі стіною, що під впливом вібрації і перепадів температури неминуче призводить до розтріскування облицювальної плити або руйнування стіни в місці кріплення плити. В основу корисної моделі поставлена задача створення облицювання будівель або споруд, в якій нова конструкція несучих елементів дозволить спростити і прискорити процес монтажу облицювання, підвищити міцність з'єднання облицювальної плити і стіни, виключивши при цьому можливість руйнування облицювання і стіни під впливом вібрації і погодних умов, підвищити довговічність облицювання. Поставлена задача вирішується тим, що в облицюванні будівель або споруд, яке містить облицювальні плити, кожна з яких оснащена щонайменше одним пазом, виконаним на торці облицювальної плити, і несучі елементи облицювання, що включають металеві елементи кріплення, кожний з яких одним кінцем взаємодіє з пазом облицювальної плити, а другим кінцем закріплений в стіні будівлі або споруди, згідно з корисною моделлю, несучі елементи облицювання додатково включають полімерні елементи кріплення, розміщені між поверхнями тильних сторін облицювальних плит і поверхнею стіни і пов'язані з цими поверхнями, при цьому кожний з полімерних кріпильних елементів утворений піноклеєм, нанесеним щонайменше у вигляді однієї точки на тильну сторону облицювальної плити або стіну при встановленні облицювальної плити, а металеві елементи кріплення виконані з дроту. Для зручності і якості монтажу облицювальна плита оснащена щонайменше одним прорізом, виконаним з тильної сторони облицювальної плити перпендикулярно пазу і сполученим з пазом, кінець металевого елемента кріплення має Г-подібну форму і взаємодіє з пазом і прорізом, а другий кінець металевого елемента кріплення закріплений в стіні на відстані від лінії торця облицювальної плити. Найкращим є виконання пазу на верхньому горизонтальному торці облицювальної плити. Для виключення можливості іржавіння і руйнування металеві елементи кріплення виконані з оцинкованого або нержавіючого дроту. 1 UA 120216 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання несучих елементів облицювання з піноклею і дроту, на відміну від аналогів, забезпечує гнучке з'єднання облицювальних плит зі стіною, що дозволяє компенсувати вібраційні і температурні впливи на елементи облицювання і облицьовану стіну, тим самим виключити процеси руйнування облицювання і стін, підвищити міцність і довговічність облицювання. Використання дроту дозволяє, на відміну від прототипу, виготовляти і підганяти металеві елементи кріплення на місці монтажу облицювання, причому не потрібна попередня розмітка отворів для фіксації металевих елементів кріплення в стіні, так як конструкція облицювання дозволяє здійснювати свердління отворів в процесі встановлення облицювальної плити. Застосування в конструкції облицювання як несучих елементів дроту і піноклею спрощує і прискорює процес монтажу облицювання. Суть облицювання будівель або споруд, що заявляється, пояснюється фігурами креслення. На фіг. 1 показаний фрагмент облицювання будівлі, вигляд збоку; на фіг. 2 - вигляд А фіг. 1, на якому показаний фрагмент облицювання будівлі, вигляд зверху. Облицювання будівель або споруд містить облицювальні плити 1 і несучі елементи, що включають металеві елементи кріплення 2 і полімерні елементи кріплення 3. Облицювальна плита 1 має прямокутну форму і виконана, наприклад, з граніту. Верхній горизонтальний торець плити 1 оснащений двома пазами 4, розміщеними уздовж торця. З тильної сторони облицювальної плити 1 виконано два прорізи 5, кожен з яких розташований перпендикулярно відповідному пазу 4 і сполучений з ним. Паз 4 з прорізом 5 може бути виконаний у верхній частині вертикального торця облицювальної плити 1, орієнтованого у бік монтажу облицювальних плит 1 (на фіг. не показано). Пази 4 з прорізами 5 можуть бути виконані одночасно на верхньому горизонтальному торці і вертикальному торці в залежності від розміру облицювальної плити 1. Металеві елементи кріплення 2 виконані з оцинкованого або нержавіючого дроту. Один кінець металевого елемента кріплення 2 має Г-подібну форму і взаємодіє з пазом 4 і прорізом 5, другий кінець металевого кріпильного елемента 2 за допомогою, наприклад, клинця 6, закріплений в отворі 7 стіни 8 вище лінії верхнього торця облицювальної плити 1. Полімерні елементи кріплення 3 розміщені між поверхнями тильних сторін облицювальних плит 1 і поверхнею стіни 8 і з'єднує їх, утворюючи гнучкий зв'язок. Полімерні елементи кріплення 3 утворені піноклеєм, нанесеним щонайменше у вигляді однієї точки на тильну сторону облицювальної плити 1 або стіну 8 при встановленні облицювальної плити 1. Монтують облицювання на стіні будівлі або споруди наступним чином. В умовах будівельного або ремонтного майданчику підготовлюють облицювальні плити 1 і металеві елементи кріплення 2. На верхньому горизонтальному торці облицювальної плити 1 за допомогою кутової шліфувальної машини роблять пази 4, а з тильної сторони плити 1 перпендикулярно пазам 4 прорізають прорізи 5. Металеві елементи кріплення 2 виготовляють шляхом згинання дроту так, щоб один кінець мав Г-подібну форму, другий кінець був прямолінійним і розташовувався перпендикулярно стіні 8 і зігнутій частині Г-подібного кінця, а ділянка між кінцями знаходилася під нахилом. На тильну сторону облицювальної плити 1, в залежності від її розміру, точково наносять піноклей. Наприклад, при розмірах облицювальної плити 600 × 300 мм наносять по три точки піноклею розміром 50-70 мм уздовж нижнього і верхнього торців облицювальної плити 1. Підготовлену облицювальну плиту 1 ставлять нижнім торцем на горизонтальну основу при монтажі першого ряду або облицювальну плиту 1 попереднього ряду, орієнтуючи її в потрібних площинах. Заводять металеві елементи кріплення 2 Г-подібними ділянками в пази 4 і прорізи 5 облицювальної плити 1 і закріплюють в пазах 4 за допомогою клею. У стіні 8 свердлять отвори 7, орієнтуючись на розташування вільних прямолінійних кінців металевих елементів кріплення 2, вставляють в отвори 7 кінці металевих елементів кріплення 2 і фіксують за допомогою клинців 6. Виконання металевих елементів кріплення 2 з дроту дозволяє здійснювати їх підгін прямо при монтажі облицювальної плити 1 шляхом згинання дроту або відрізання зайвої довжини. Після збільшення в об'ємі точок з піноклею і висихання утворюються полімерні елементи кріплення 3, які сполучають облицювальну плиту 1 зі стіною 8. Слід зазначити, що піноклей може бути точково нанесений не на тильну сторону облицювальної плити 1, а на стіну 8 в зоні установки облицювальної плити 1. Також піноклей можна наносити після виставлення облицювальної плити 1 і прикріплення її до стіни 8 за допомогою металевих елементів кріплення 2, використовуючи при цьому довгу насадку. 2 UA 120216 U 5 10 15 Піноклей може бути точково нанесений на тильну сторону облицювальної плити 1 уздовж її нижнього торця перед розміщенням плити 1 на основі або нижній облицювальній плиті 1, а вздовж верхнього торця наноситься після закріплення металевих елементів кріплення 2 в отворах 7 стіни 8. Облицювальні плити 1 ставлять стик у стик. При встановленні облицювальних плит 1 їх можна склеювати одну з одною за допомогою клеючого складу. При монтажі облицювальної плити 1 клеючий склад наносять на вертикальний торець, орієнтований у бік попередньої встановленої облицювальної плити 1, і нижній торець. Після монтажу облицювання шви між облицювальними плитами 1 можна закласти затиркою або герметиком. Якщо облицювальні плити 1 у процесі монтажу облицювання не склеюють між собою, а після монтажу облицювання шви не закладають, отримують вентильоване облицювання. Пропонована корисна модель дозволяє значно знизити трудомісткість облицювальних робіт, скоротити час на підготовку і монтаж облицювання, підвищити міцність і довговічність облицювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Облицювання будівель або споруд, що містить облицювальні плити, кожна з яких оснащена щонайменше одним пазом, виконаним на торці облицювальної плити, і несучі елементи облицювання, що включають металеві елементи кріплення, кожний з яких одним кінцем взаємодіє з пазом облицювальної плити, а другим кінцем закріплений в стіні будівлі або споруди, яке відрізняється тим, що несучі елементи облицювання додатково включають полімерні елементи кріплення, розміщені між поверхнями тильних сторін облицювальних плит і поверхнею стіни і пов'язані з цими поверхнями, при цьому кожний з полімерних кріпильних елементів утворений піноклеєм, нанесеним щонайменше у вигляді однієї точки на тильну сторону облицювальної плити або стіну при встановленні облицювальної плити, а металеві елементи кріплення виконані з дроту. 2. Облицювання за п. 1, яке відрізняється тим, що облицювальна плита оснащена щонайменше одним прорізом, виконаним з тильної сторони облицювальної плити перпендикулярно пазу і сполученим з пазом, кінець металевого елемента кріплення має Гподібну форму і взаємодіє з пазом і прорізом, а другий кінець металевого елемента кріплення закріплений в стіні на відстані від лінії торця облицювальної плити. 3. Облицювання за п. 1 або 2, яке відрізняється тим, що паз виконаний на верхньому горизонтальному торці облицювальної плити. 4. Облицювання за п. 1 або 2, або 3, яке відрізняється тим, що металеві елементи кріплення виконані з оцинкованого або нержавіючого дроту. 3 UA 120216 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
