Пристосування для утримання клапана газорозподілювального механізму двигуна внутрішнього згоряння під час ремонту

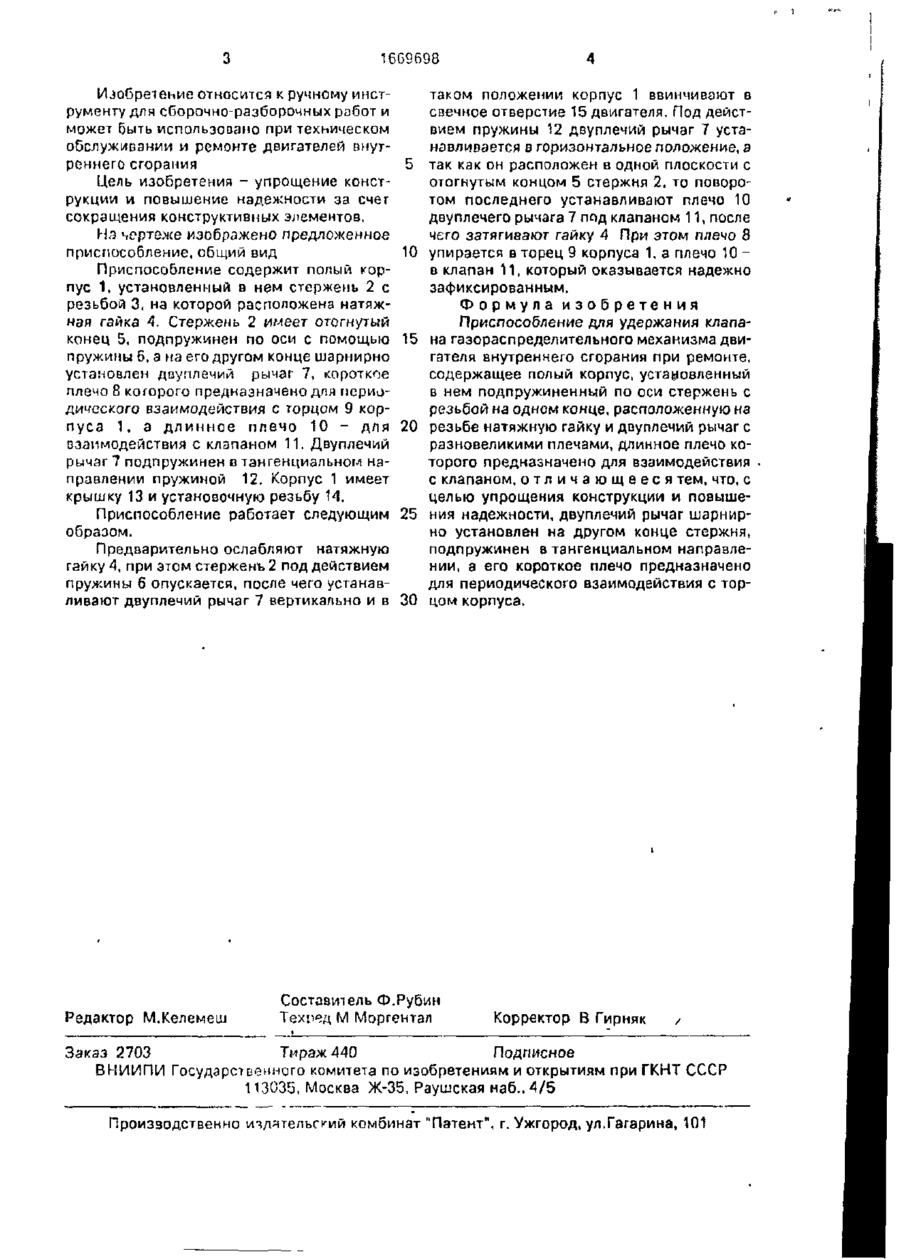

Изобретение относится к ручному инструменту для сборочно-разборочных работ и может быть использовано при техническом обслуживании и ремонте двигателей внутреннего сгорания. Цель изобретения-упрощение конструкции л и повышение надежности Для этого в приспособлении, содержащем корпус 1 со стержнем 2, на конце последнего шар^ --.рно установлен двуплечий рычаг 7, короткое плечо 8 которого при работе контактирует с торцом 9 корnvca 1. Перед установкой приспособления ослабляют натяжную гайку 4 поворачивают рычаг 7 в вертикальное положение и устанавливают корпус 1 в свечное отверстие 15, при этом рычаг 7 под действием пружины 12 занимает горизонтальное положение. Затем завинчивают гайку 4, фиксируя положение рычага 7, короткое плечо 8 которого оказывается прижатым к торцу 9 корпуса 1, а длинное плечо 10 - к клапану 11. 1 ил. о о о о о ОО 1669698 Изобреіеиие относится к ручному инструменту для сборочно-разборочных робот и может быть использовано при техническом обслуживании и ремонте двигателей внутреннего сгорания Цель изобретения - упрощение конструкции и повышение надежности за счет сокращения конструктивных элементов. На чертеже изображено предложенное приспособление, общий вид Приспособление содержит полый, корпус 1, установленный в нем стержень 2 с резьбой 3, на которой расположена натяжная гайка 4. Стержень 2 имеет отогнутый конец 5, подпружинен по оси с помощью пружины б, а на его другом конце шарнирно установлен двуплечий рычаг 7, короткое плечо 8 которого предназначено для периодического взаимодействия с торцом 9 корпуса 1, а длинное плечо 10 - для взаимодействия с клапаном 11. Двуплечий рычаг 7 подпружинен в тангенциальном направлении пружиной 12. Корпус 1 имеет крышку 13 и установочную резьбу 14. Приспособление работает следующим образом. Предварительно ослабляют натяжную гайку 4, при этом стерженъ 2 под действием пружины 6 опускается, после чего устанавливают двуплечий рычаг 7 вертикально и в Редактор МКелемеш 5 10 15 20 25 30 таком положении корпус 1 ввинчивают в свечное отверстие 15 двигателя. Под действием пружины 12 двуплечий рычаг 7 устанавливается в горизонтальное положение, а так как он расположен в одной плоскости с отогнутым концом 5 стержня 2. то поворотом последнего устанавливают плечо 10 двуплечего рычага 7 ппд клапаном 11, после чего затягивают гайку 4 При этом плечо 8 упирается в торец 9 корпуса 1, а плечо 10 в клапан 11, который оказывается надежно зафиксированным. Формула изобретения Приспособление для удержания клапана газораспределительного механизма двигателя внутреннего сгорания при ремонте, содержащее полый корпус, установленный в нем подпружиненный по оси стержень с резьбой на одном конце, расположенную на резьбе натяжную гайку и двуплечий рычаг с разновеликими плечами, длинное плечо которого предназначено для взаимодействия с клапаном, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности, двуплечий рычаг шарнирно установлен на другом конце стержня, подпружинен в тангенциальном направлении, а его короткое плечо предназначено для периодического взаимодействия с торцом корпуса. Составитель Ф.Рубин Техред М Моргентал Корректор В Гирняк Заказ 2703 Тираж 440 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб., 4/5 Производственно ичдчтельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
