Коксонаправляюча

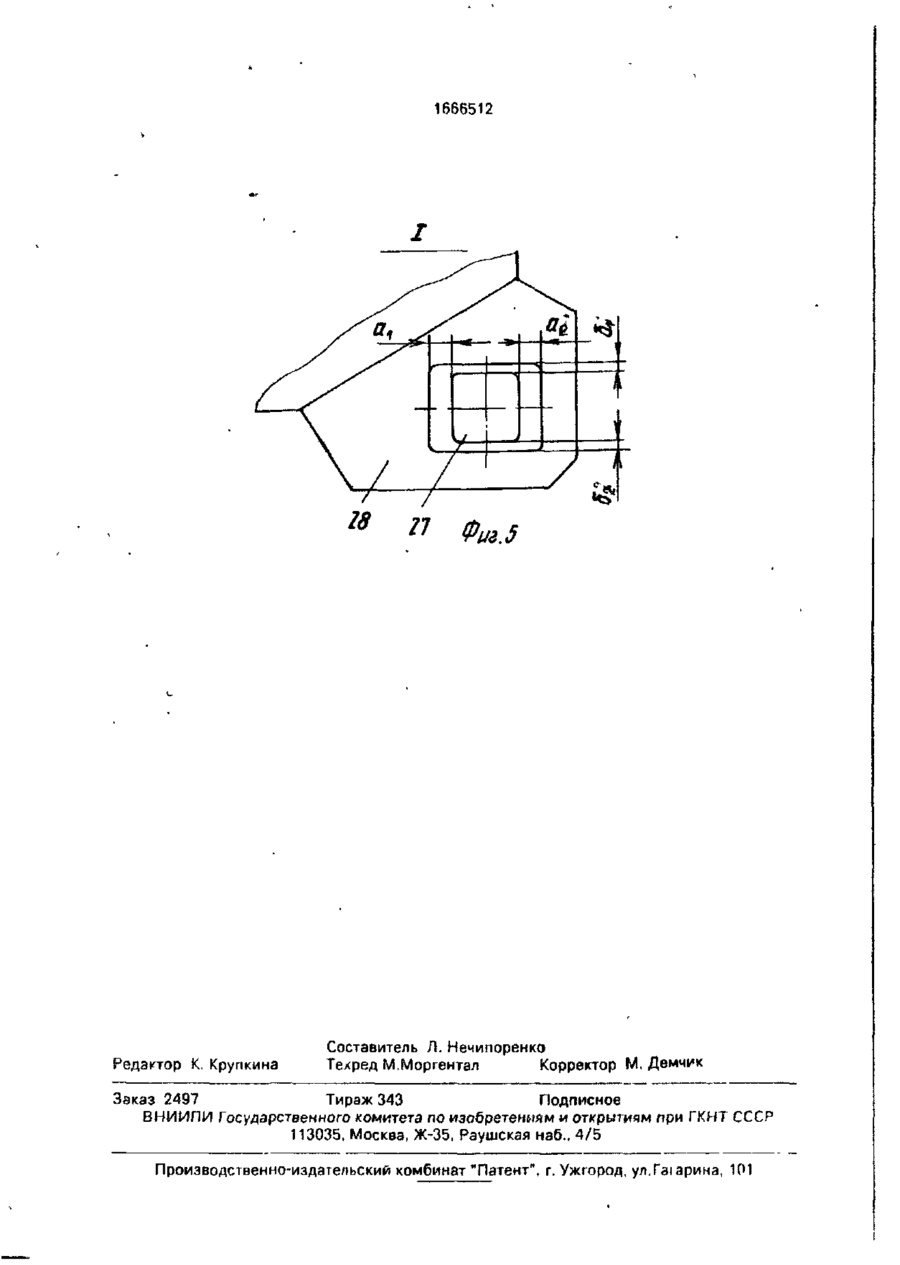

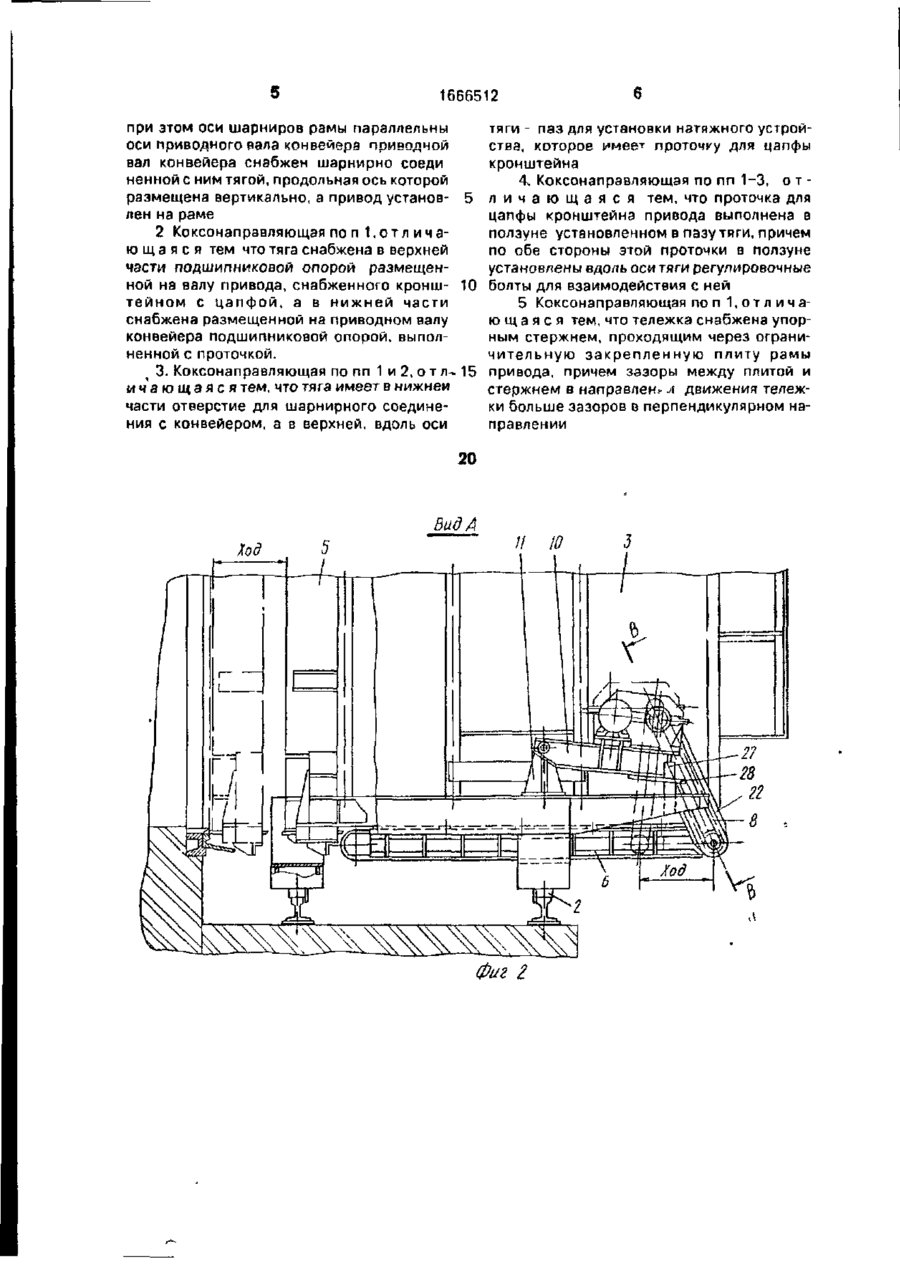

Изобретение относится к коксохимической промышленности, в частности к уст ройствам для выдачи кокса. Цель изобретения - повышение надежности работы устройства. Коксонэправляющая содержит тележку 1, на которой с возможностью перемещения установлена корзина 5, Днище корзины выполнено в виде пластинчатого конвейера 6. Приводной вал 7 конвейера с помощью цепной передачи 8 связан с приводом 9 посредством тяги 22. Привод 9 смонтирован на раме 10, шарнирно закрепленной на тележке 1, причем осы шарниров рамы пэраплельны осям валов конвейера. Конструкция привода позволяет компенсировать изменение рабочего хода корг-ины с обеспечением требуемого привода конвейера и удобства обслуживания, 4 з.п, ф-лы, 5 мл. L. 1666512 Изобретение относится к коксохимическому производству, в частности к средствам для выдачи кокса из коксовой печи в тушильный вагон, Цепь изобретения - повышение надеж- 5 ности работы устройства. На фиг.1 изображена коксонаправляющая( вид сверху; на фиг.2 - вид А на фиг.1; на фиг.З - сечение Б-Б на фиг.1; на фиг.4 сечение В-В на фиг.2; на фиг.5 - узел I на 10 фиг 1. Коксонаправляющая содержит тележку 1, установленную на ходовых колесах 2. На тележке 1 неподвижно установлен каркас 3 (металлоконструкция), в котором установле- 15 на с возможностью перемещения от специального приводного механизма 4 корзина 5. Днище корзины 5 выполнено в виде пластинчатого конвейера б, приводной вал 7 которого с помощью цепной передачи 8 свя- 20 зан с приводом 9. Привод 9 смонтирован на раме 10, которая шарнирно соединена со стойкой 11, неподвижно закрепленной на тележке 1. Привод 9 в качестве основных составных частей содержит электродвига- 25 тель 12, редуктор 13, промежуточный вал 14, установленный в подшипниковой опоре 15, и соединительные муфты 16 и 17 Кроме того на подшипниковой опоре 15 установлен кронштейн 18 с цапфой 19 На крышке 30 20 подшипниковой опоры приводного вала 7 конвейера 6 выполнена проточка 21. С цапфой 19 и проточкой 21 шарнирно соединена своими концами тяга 22. Таким образом рама 10 с приводом 9 удерживается с 35 одной стороны тягой 22, а с другой стороны - стойкой 11. Тяга 22 снабжена ползуном 23, установленным в пазу 24 и имеющим проточку 25 для цапфы 19 и регулировочные болты 26. Все эти элементы образуют на- 40 тяжное устройство цепной передачи На тележке 1 закреплен неподвижно стержень 27, а на раме 10 - лист 28, между которыми установлены рабочие зазоры аі, аг и бі и бг. причем зазоры а., и з 2 больше зезоров бэ и 45 бг. Устройство работает следующим образом. Перед выдачей кокса из печи корзина 5 перемещается из транспортного положе- 50 ния в рабочее (вплотную к пеии), происходит горизонтальное перемещение ведущего вала 7 конвейера 6, следовательно тчгои 22 подымается привод 9 с рамой 10, совершая качательное движение. Межцентоовос рас- 55 стояние этой цепной передачи при транспортном и рабочем положениях;, а также при переводе из одного положения в другое остается постоянные Во время выдачи кокса конвейер 6 приводится в движение при водом 9 через цепную передачу 8 и помогает проходить коксовому пирогу через корзину 5. В случае, например, забуривания печи конвейер выносит раскаленный кокс (около 1000°С) из корзины 5, предотвращая ее повреждения от сравнительно длительного воздействия высокой температуры от кокса. Для монтажа и демонтажа цепи, а также для натяжения ее используется натяжное устройствотяги22. Для регулирования натяжения цепи вращают болты 26 и перемещают попзун 23 в пазу 24, изменяя таким образом расстояние между проточками 25 и 21, т.е изменяя межцентровое расстояние цепной передачи. Во время транспортных перемещений коксонаправляющей при резких ее остановках нагрузки на раму 10 и стойку 11 ограничиваются стержнем 27. в который рама 10 упирается с помощью листа 28. При этом возникающие перемещения рамы ограничиваются зазорами а1 или а2 в зависимости от направления движения коксонаправляющей по рельсам. Зазоры бі и 5г обеспечивают безупорное (в стержень 27) качание рамы 10 во время перемещений корзины. Технико-экономические преимущества предлагаемой коксонаправляющей по сравнению с прототипом заключаются в воэможности допущения колебаний рабочего хода (к печи) корзины при обеспечении нормальных условий для работы элементов привода, что достигается тем, что привод смонтирован на раме (установленной шарнирно на тележке таким образом, что ось шарниров параллельна осям валов конвейера) и соединен на участке цепной передачи шарнирно с помощью тяги с конвейером так. что верхний шарнир соосен с тихоходным валом привода, а нижний с приводным валом конвейера, причем при рабочем положении корзины (у печи) продольная ось тяги вертикальна или близка < вертикали. ч Сохранение нормальных условий для работы элементов коксснаправляющей при колебаниях рабочего хода ее корзины (к лечи) повышает эксплуатационную возможность и надежность коксонаправляющей, а следовательно, снижает затраты на ее эксплуатацию, те. повышает ее эксплуатационную эффективность Формула изобретения 1 Коксонаправляющая. содержащая тележку, на которой установлена корзина с днищем в виде конвейера, приводной вал которого с помощью цепной передачи связан с приводом, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности работы устройства, коксонаправляющая снабжена рамой, шарнирно закрепленной на тележке. 1666512 при этом оси шарниров рамы параллельны оси приводного вала конвейера приводной вал конвейера снабжен шарнирно соеди ненной с ним тягой, продольная ось которой размещена вертикально, а привод установлен на раме 2 Коксонапрэвляющая по п 1,отл и чага щ а я с я тем что тяга снабжена в верхней части подшипниковой опорой размещенной на валу привода, снабженного кронш- 10 тейном с цапфой, а в нижней части снабжена размещенной на приводном валу конвейера подшипниковой опорой, выполненной с проточкой. 3. Коксонаправляющая по пп 1 и 2, о т л-15 и ч'а ю щ а я с я тем, что тяга имеет в нижней части отверстие для шарнирного соединения с конвейером, а в верхней, вдоль оси тяги - паз для установки натяжного устройства, которое имеет проточку для цапфы кронштейна 4, Коксонаправляющая по пп 1-3, о т л и ч а ю щ а я с я тем, что проточка для цапфы кронштейна привода выполнена в ползуне установленном в пазу тяги, причем по обе стороны этой проточки в ползуне установлены вдоль оси тяги регулировочные болты для взаимодействия с ней 5 Коксонаправляющая по п 1, от л и ч аю щ а я с я тем, что тележка снабжена упорным стержнем, проходящим через ограничительную закрепленную плиту рамы привода, причем зазоры между плитой и стержнем в направлен* л движения тележки больше зазоров в перпендикулярном направлении 20 Вид А Фиг 2 1666512 6-6 Фиг. З Фиг А 1666512 Фиг.5 Редактор К. Крупкина Составитель Л. Нечипоренко Техред М.Моргентал Корректор М. Демчик Заказ 2497 Тираж 343 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гаї арина, 101
