Буфер (компенсатор) відкоту затвора до снайперської гвинтівки драгунова зр. 1963 р. (карабін “тигр”)

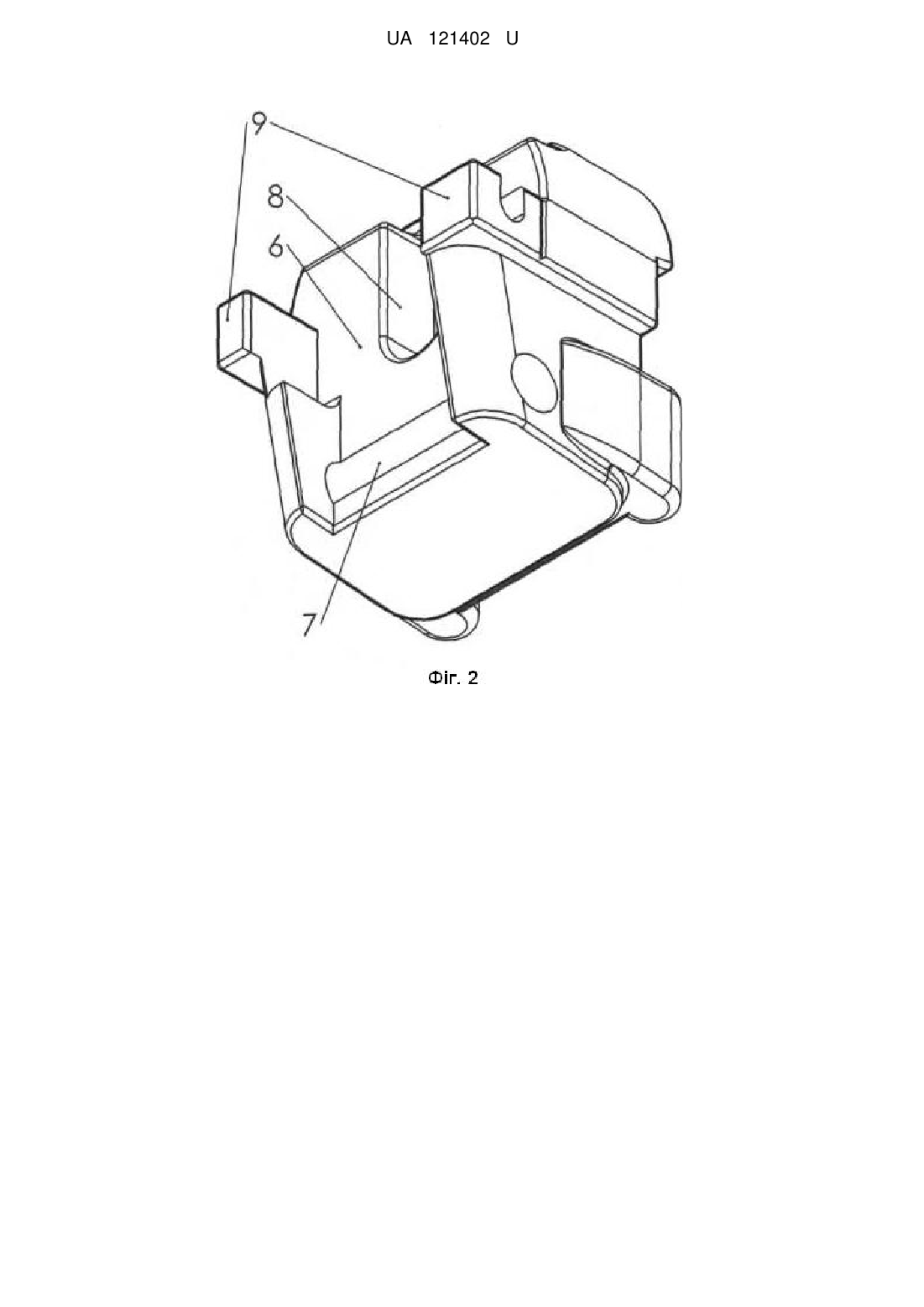

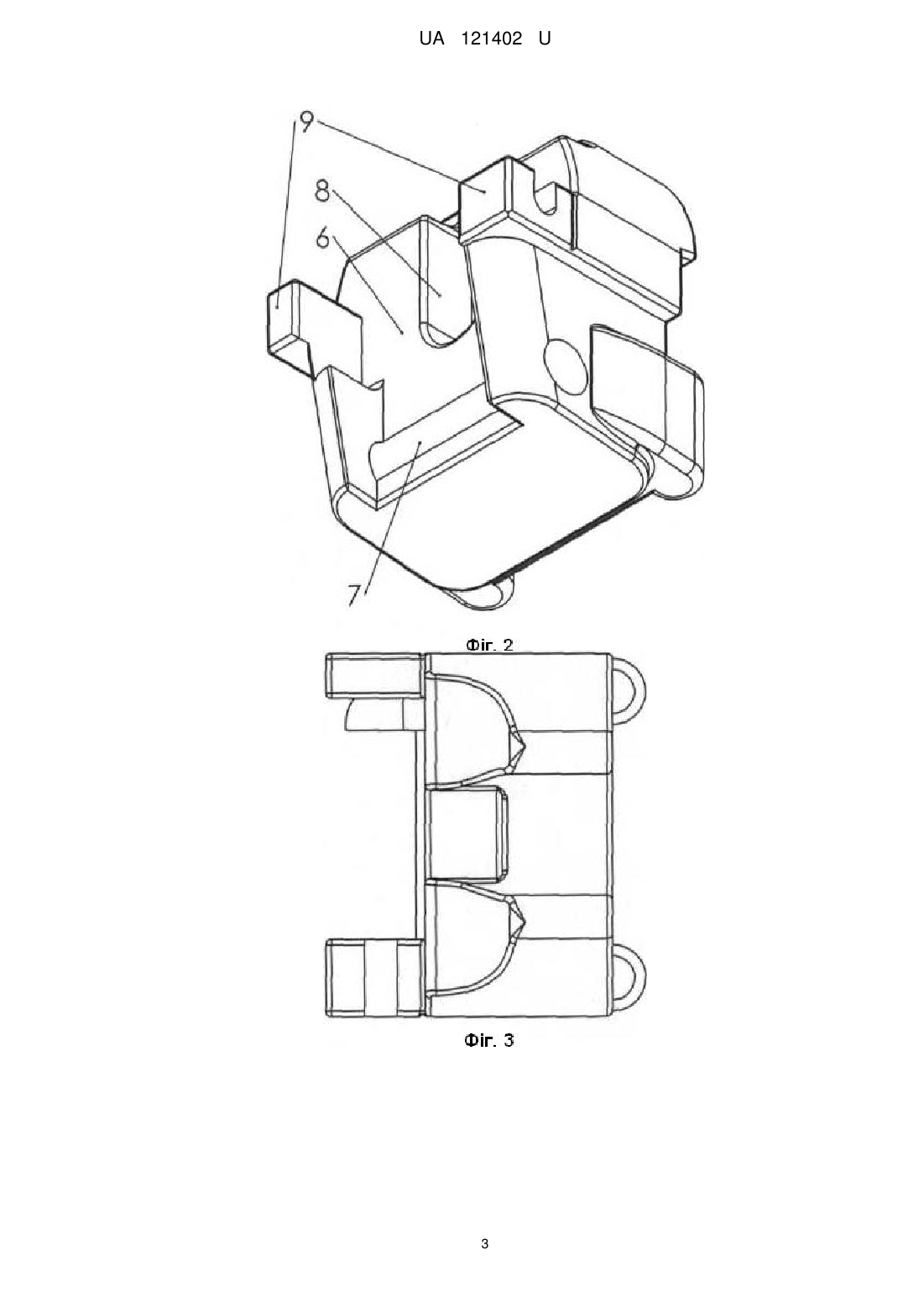

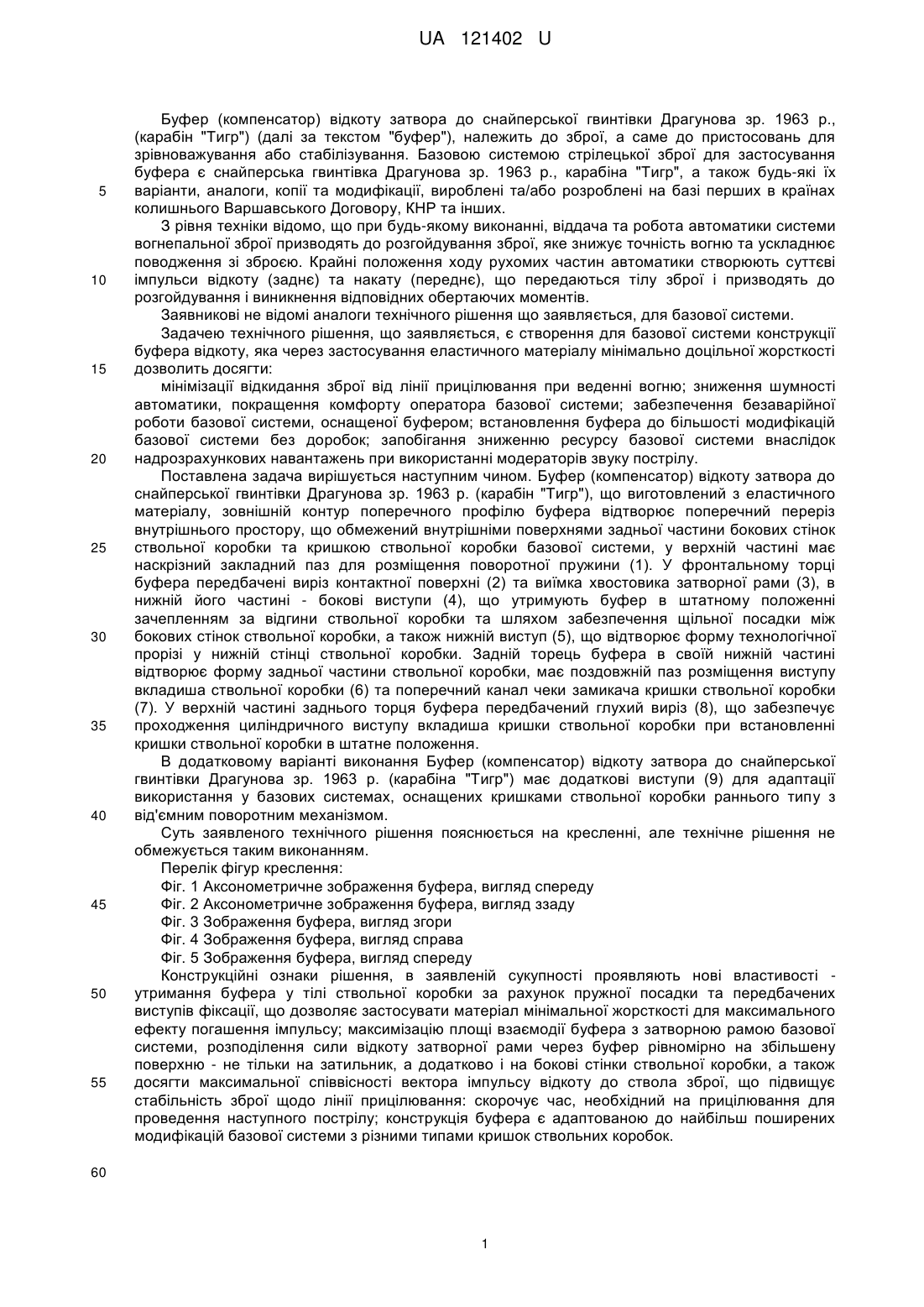

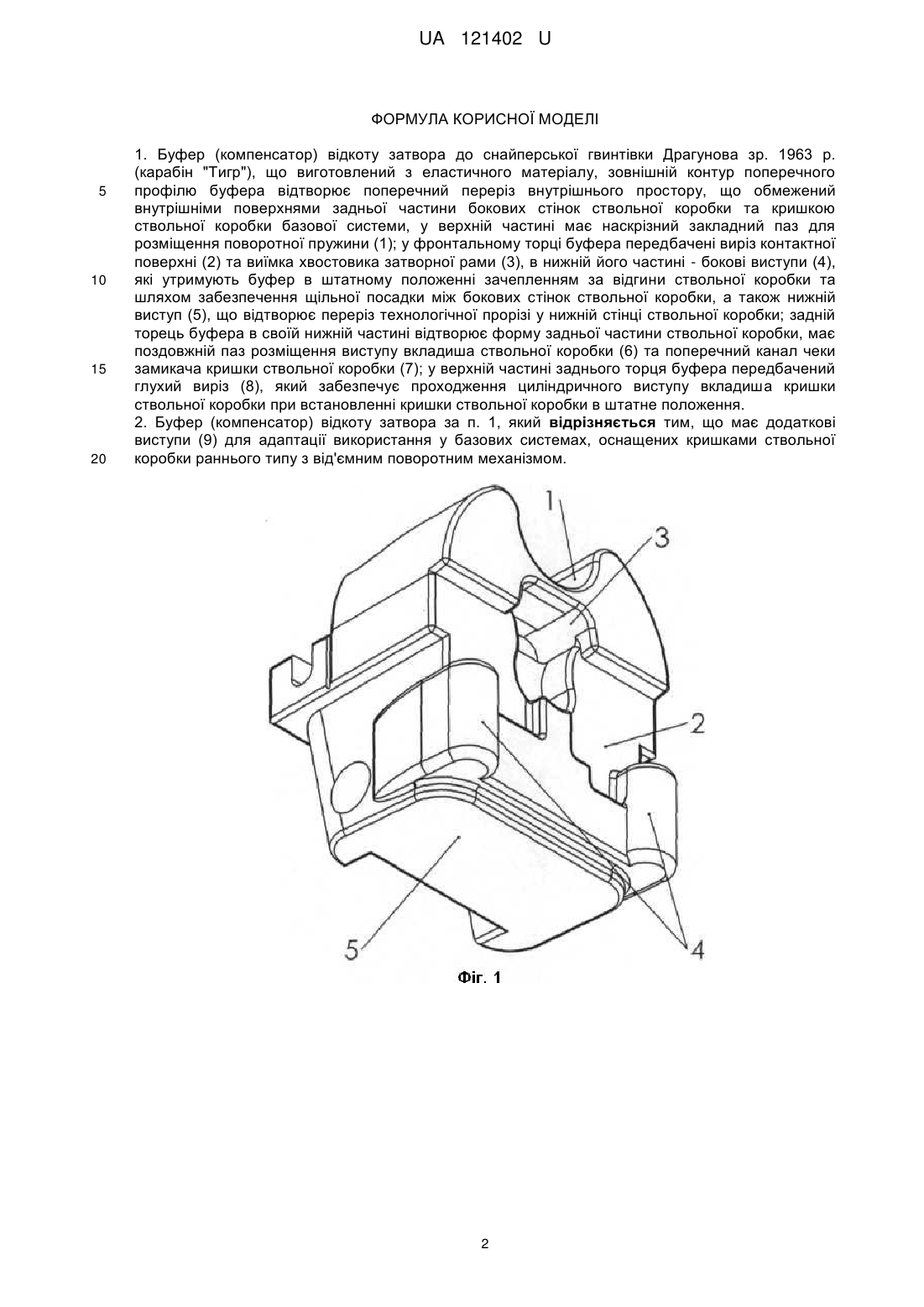

Реферат: UA 121402 U UA 121402 U 5 10 15 20 25 30 35 40 45 50 55 Буфер (компенсатор) відкоту затвора до снайперської гвинтівки Драгунова зр. 1963 р., (карабін "Тигр") (далі за текстом "буфер"), належить до зброї, а саме до пристосовань для зрівноважування або стабілізування. Базовою системою стрілецької зброї для застосування буфера є снайперська гвинтівка Драгунова зр. 1963 p., карабіна "Тигр", а також будь-які їх варіанти, аналоги, копії та модифікації, вироблені та/або розроблені на базі перших в країнах колишнього Варшавського Договору, КНР та інших. З рівня техніки відомо, що при будь-якому виконанні, віддача та робота автоматики системи вогнепальної зброї призводять до розгойдування зброї, яке знижує точність вогню та ускладнює поводження зі зброєю. Крайні положення ходу рухомих частин автоматики створюють суттєві імпульси відкоту (заднє) та накату (переднє), що передаються тілу зброї і призводять до розгойдування і виникнення відповідних обертаючих моментів. Заявникові не відомі аналоги технічного рішення що заявляється, для базової системи. Задачею технічного рішення, що заявляється, є створення для базової системи конструкції буфера відкоту, яка через застосування еластичного матеріалу мінімально доцільної жорсткості дозволить досягти: мінімізації відкидання зброї від лінії прицілювання при веденні вогню; зниження шумності автоматики, покращення комфорту оператора базової системи; забезпечення безаварійної роботи базової системи, оснащеної буфером; встановлення буфера до більшості модифікацій базової системи без доробок; запобігання зниженню ресурсу базової системи внаслідок надрозрахункових навантажень при використанні модераторів звуку пострілу. Поставлена задача вирішується наступним чином. Буфер (компенсатор) відкоту затвора до снайперської гвинтівки Драгунова зр. 1963 р. (карабін "Тигр"), що виготовлений з еластичного матеріалу, зовнішній контур поперечного профілю буфера відтворює поперечний переріз внутрішнього простору, що обмежений внутрішніми поверхнями задньої частини бокових стінок ствольної коробки та кришкою ствольної коробки базової системи, у верхній частині має наскрізний закладний паз для розміщення поворотної пружини (1). У фронтальному торці буфера передбачені виріз контактної поверхні (2) та виїмка хвостовика затворної рами (3), в нижній його частині - бокові виступи (4), що утримують буфер в штатному положенні зачепленням за відгини ствольної коробки та шляхом забезпечення щільної посадки між бокових стінок ствольної коробки, а також нижній виступ (5), що відтворює форму технологічної прорізі у нижній стінці ствольної коробки. Задній торець буфера в своїй нижній частині відтворює форму задньої частини ствольної коробки, має поздовжній паз розміщення виступу вкладиша ствольної коробки (6) та поперечний канал чеки замикача кришки ствольної коробки (7). У верхній частині заднього торця буфера передбачений глухий виріз (8), що забезпечує проходження циліндричного виступу вкладиша кришки ствольної коробки при встановленні кришки ствольної коробки в штатне положення. В додатковому варіанті виконання Буфер (компенсатор) відкоту затвора до снайперської гвинтівки Драгунова зр. 1963 р. (карабіна "Тигр") має додаткові виступи (9) для адаптації використання у базових системах, оснащених кришками ствольної коробки раннього типу з від'ємним поворотним механізмом. Суть заявленого технічного рішення пояснюється на кресленні, але технічне рішення не обмежується таким виконанням. Перелік фігур креслення: Фіг. 1 Аксонометричне зображення буфера, вигляд спереду Фіг. 2 Аксонометричне зображення буфера, вигляд ззаду Фіг. 3 Зображення буфера, вигляд згори Фіг. 4 Зображення буфера, вигляд справа Фіг. 5 Зображення буфера, вигляд спереду Конструкційні ознаки рішення, в заявленій сукупності проявляють нові властивості утримання буфера у тілі ствольної коробки за рахунок пружної посадки та передбачених виступів фіксації, що дозволяє застосувати матеріал мінімальної жорсткості для максимального ефекту погашення імпульсу; максимізацію площі взаємодії буфера з затворною рамою базової системи, розподілення сили відкоту затворної рами через буфер рівномірно на збільшену поверхню - не тільки на затильник, а додатково і на бокові стінки ствольної коробки, а також досягти максимальної співвісності вектора імпульсу відкоту до ствола зброї, що підвищує стабільність зброї щодо лінії прицілювання: скорочує час, необхідний на прицілювання для проведення наступного пострілу; конструкція буфера є адаптованою до найбільш поширених модифікацій базової системи з різними типами кришок ствольних коробок. 60 1 UA 121402 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Буфер (компенсатор) відкоту затвора до снайперської гвинтівки Драгунова зр. 1963 р. (карабін "Тигр"), що виготовлений з еластичного матеріалу, зовнішній контур поперечного профілю буфера відтворює поперечний переріз внутрішнього простору, що обмежений внутрішніми поверхнями задньої частини бокових стінок ствольної коробки та кришкою ствольної коробки базової системи, у верхній частині має наскрізний закладний паз для розміщення поворотної пружини (1); у фронтальному торці буфера передбачені виріз контактної поверхні (2) та виїмка хвостовика затворної рами (3), в нижній його частині - бокові виступи (4), які утримують буфер в штатному положенні зачепленням за відгини ствольної коробки та шляхом забезпечення щільної посадки між бокових стінок ствольної коробки, а також нижній виступ (5), що відтворює переріз технологічної прорізі у нижній стінці ствольної коробки; задній торець буфера в своїй нижній частині відтворює форму задньої частини ствольної коробки, має поздовжній паз розміщення виступу вкладиша ствольної коробки (6) та поперечний канал чеки замикача кришки ствольної коробки (7); у верхній частині заднього торця буфера передбачений глухий виріз (8), який забезпечує проходження циліндричного виступу вкладиша кришки ствольної коробки при встановленні кришки ствольної коробки в штатне положення. 2. Буфер (компенсатор) відкоту затвора за п. 1, який відрізняється тим, що має додаткові виступи (9) для адаптації використання у базових системах, оснащених кришками ствольної коробки раннього типу з від'ємним поворотним механізмом. 2 UA 121402 U 3 UA 121402 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
