Насадка для витяжної труби

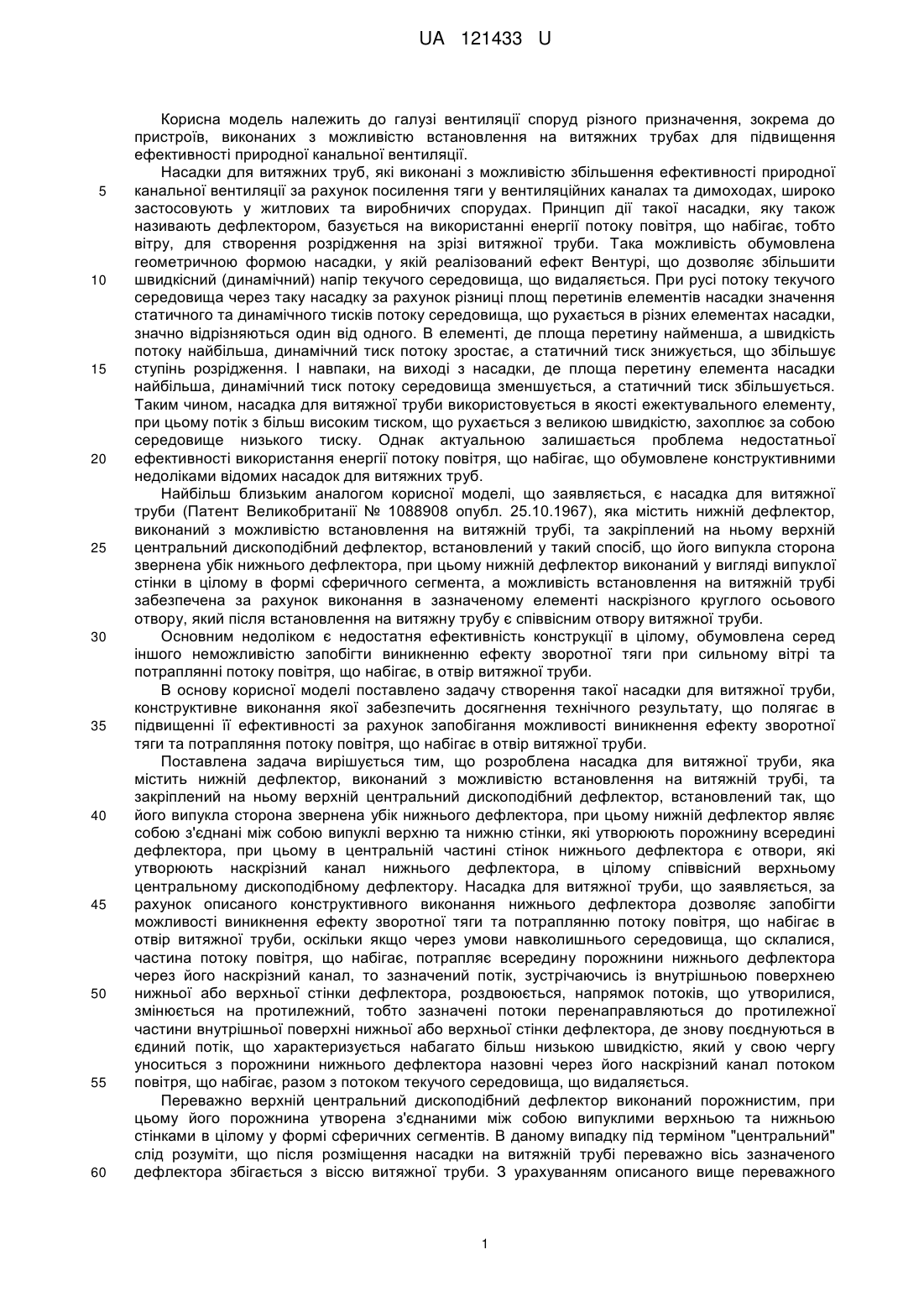

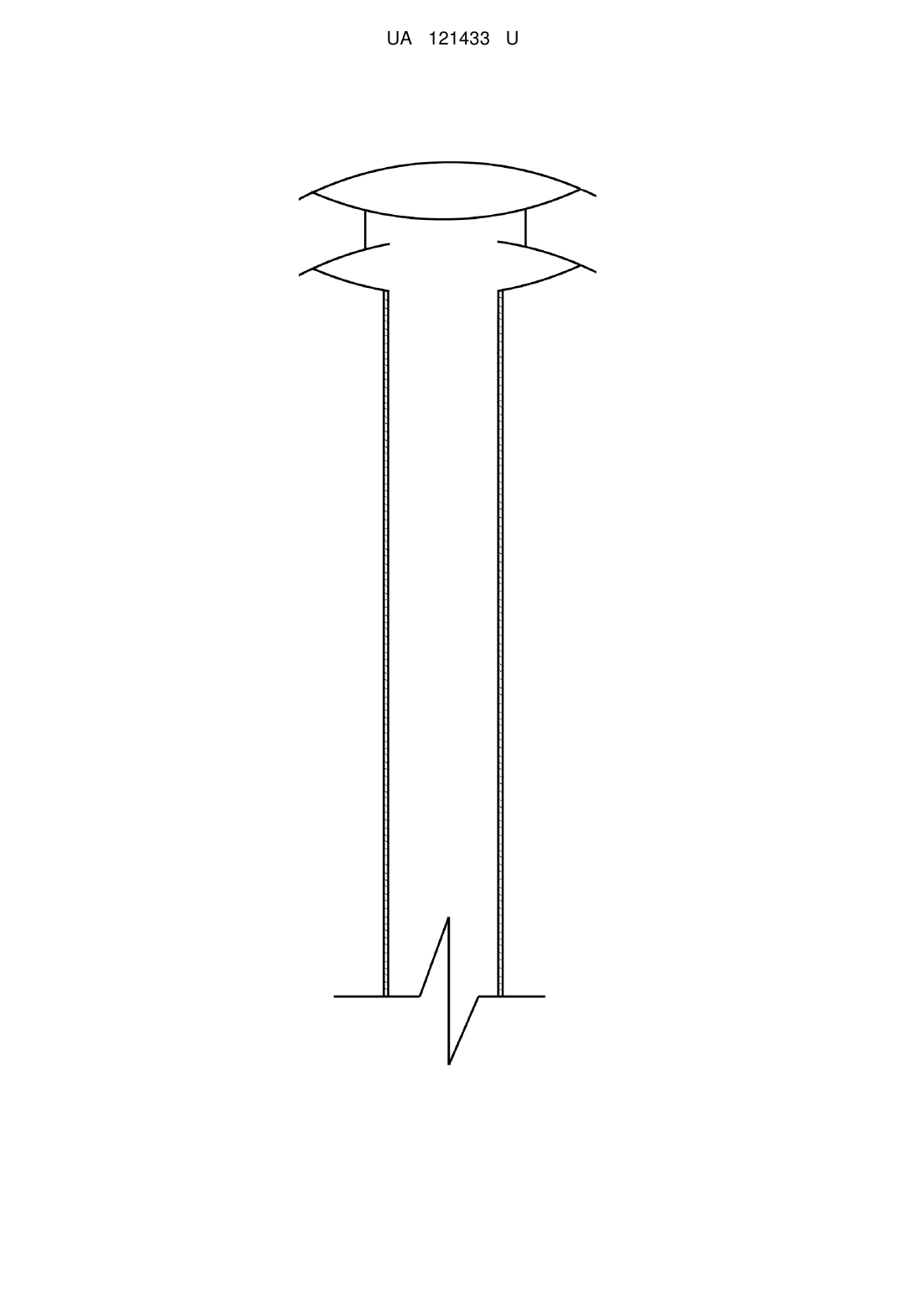

Реферат: Насадка для витяжної труби містить нижній дефлектор, виконаний з можливістю встановлення на витяжній трубі, та закріплений на ньому верхній центральний дископодібний дефлектор, встановлений таким чином, що його випукла сторона звернена убік нижнього дефлектора. Нижній дефлектор являє собою з’єднані між собою випуклі верхню та нижню стінки, що утворюють порожнину всередині дефлектора, при цьому в центральній частині стінок нижнього дефлектора є отвори, які утворюють наскрізний канал нижнього дефлектора, в цілому співвісний верхньому центральному дископодібному дефлектору. UA 121433 U (54) НАСАДКА ДЛЯ ВИТЯЖНОЇ ТРУБИ UA 121433 U UA 121433 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі вентиляції споруд різного призначення, зокрема до пристроїв, виконаних з можливістю встановлення на витяжних трубах для підвищення ефективності природної канальної вентиляції. Насадки для витяжних труб, які виконані з можливістю збільшення ефективності природної канальної вентиляції за рахунок посилення тяги у вентиляційних каналах та димоходах, широко застосовують у житлових та виробничих спорудах. Принцип дії такої насадки, яку також називають дефлектором, базується на використанні енергії потоку повітря, що набігає, тобто вітру, для створення розрідження на зрізі витяжної труби. Така можливість обумовлена геометричною формою насадки, у якій реалізований ефект Вентурі, що дозволяє збільшити швидкісний (динамічний) напір текучого середовища, що видаляється. При русі потоку текучого середовища через таку насадку за рахунок різниці площ перетинів елементів насадки значення статичного та динамічного тисків потоку середовища, що рухається в різних елементах насадки, значно відрізняються один від одного. В елементі, де площа перетину найменша, а швидкість потоку найбільша, динамічний тиск потоку зростає, а статичний тиск знижується, що збільшує ступінь розрідження. І навпаки, на виході з насадки, де площа перетину елемента насадки найбільша, динамічний тиск потоку середовища зменшується, а статичний тиск збільшується. Таким чином, насадка для витяжної труби використовується в якості ежектувального елементу, при цьому потік з більш високим тиском, що рухається з великою швидкістю, захоплює за собою середовище низького тиску. Однак актуальною залишається проблема недостатньої ефективності використання енергії потоку повітря, що набігає, що обумовлене конструктивними недоліками відомих насадок для витяжних труб. Найбільш близьким аналогом корисної моделі, що заявляється, є насадка для витяжної труби (Патент Великобританії № 1088908 опубл. 25.10.1967), яка містить нижній дефлектор, виконаний з можливістю встановлення на витяжній трубі, та закріплений на ньому верхній центральний дископодібний дефлектор, встановлений у такий спосіб, що його випукла сторона звернена убік нижнього дефлектора, при цьому нижній дефлектор виконаний у вигляді випуклої стінки в цілому в формі сферичного сегмента, а можливість встановлення на витяжній трубі забезпечена за рахунок виконання в зазначеному елементі наскрізного круглого осьового отвору, який після встановлення на витяжну трубу є співвісним отвору витяжної труби. Основним недоліком є недостатня ефективність конструкції в цілому, обумовлена серед іншого неможливістю запобігти виникненню ефекту зворотної тяги при сильному вітрі та потраплянні потоку повітря, що набігає, в отвір витяжної труби. В основу корисної моделі поставлено задачу створення такої насадки для витяжної труби, конструктивне виконання якої забезпечить досягнення технічного результату, що полягає в підвищенні її ефективності за рахунок запобігання можливості виникнення ефекту зворотної тяги та потрапляння потоку повітря, що набігає в отвір витяжної труби. Поставлена задача вирішується тим, що розроблена насадка для витяжної труби, яка містить нижній дефлектор, виконаний з можливістю встановлення на витяжній трубі, та закріплений на ньому верхній центральний дископодібний дефлектор, встановлений так, що його випукла сторона звернена убік нижнього дефлектора, при цьому нижній дефлектор являє собою з'єднані між собою випуклі верхню та нижню стінки, які утворюють порожнину всередині дефлектора, при цьому в центральній частині стінок нижнього дефлектора є отвори, які утворюють наскрізний канал нижнього дефлектора, в цілому співвісний верхньому центральному дископодібному дефлектору. Насадка для витяжної труби, що заявляється, за рахунок описаного конструктивного виконання нижнього дефлектора дозволяє запобігти можливості виникнення ефекту зворотної тяги та потраплянню потоку повітря, що набігає в отвір витяжної труби, оскільки якщо через умови навколишнього середовища, що склалися, частина потоку повітря, що набігає, потрапляє всередину порожнини нижнього дефлектора через його наскрізний канал, то зазначений потік, зустрічаючись із внутрішньою поверхнею нижньої або верхньої стінки дефлектора, роздвоюється, напрямок потоків, що утворилися, змінюється на протилежний, тобто зазначені потоки перенаправляються до протилежної частини внутрішньої поверхні нижньої або верхньої стінки дефлектора, де знову поєднуються в єдиний потік, що характеризується набагато більш низькою швидкістю, який у свою чергу уноситься з порожнини нижнього дефлектора назовні через його наскрізний канал потоком повітря, що набігає, разом з потоком текучого середовища, що видаляється. Переважно верхній центральний дископодібний дефлектор виконаний порожнистим, при цьому його порожнина утворена з'єднаними між собою випуклими верхньою та нижньою стінками в цілому у формі сферичних сегментів. В даному випадку під терміном "центральний" слід розуміти, що після розміщення насадки на витяжній трубі переважно вісь зазначеного дефлектора збігається з віссю витяжної труби. З урахуванням описаного вище переважного 1 UA 121433 U 5 10 15 20 25 30 35 40 45 50 55 варіанта виконання верхнього центрального дископодібного дефлектора стає зрозуміло, що випукла нижня стінка є згаданою раніше випуклою нижньою стороною зазначеного дефлектора та, відповідно, вона звернена убік нижнього дефлектора, а його випукла верхня стінка звернена в протилежну сторону. Також переважно випуклі верхня та нижня стінки нижнього дефлектора виконані в цілому в формі сферичних сегментів. Корисна модель, що заявляється, виконана таким чином, що діаметри основ сферичних сегментів, у формі яких виконані верхні стінки дефлекторів, більше діаметрів основ сферичних сегментів, у формі яких виконані нижні стінки дефлекторів. Експериментально було встановлено, що така реалізація дефлекторів сприяє забезпеченню оптимальних аеродинамічних умов, що у свою чергу впливає на ефективність насадки в цілому. Переважно кожен з отворів, що утворює наскрізний канал нижнього дефлектора, являє собою наскрізний круглий осьовий отвір у нижній та верхній стінках нижнього дефлектора відповідно, при цьому діаметр зазначених отворів переважно дорівнює діаметру витяжної труби, що обумовлене забезпеченням зручності монтажу та безперешкодного проходження потоку текучого середовища, що видаляється. Однак можливим є використання дефлектора, у якому зазначений наскрізний канал утворений безліччю отворів, переважно однакової форми та розміру. Можлива така реалізація корисної моделі, що заявляється, при якій верхній центральний дископодібний дефлектор містить флюгер. Зазначений флюгер переважно виконаний із залишків матеріалів, використовуваних для виробництва нижнього та верхнього дефлекторів, зокрема із залишків листа полірованої нержавіючої сталі. З урахуванням геометричної форми зазначених залишків виконаний з них флюгер характеризується складною формою, що сприяє стабілізації потоку повітря, що набігає для запобігання його роздвоювання та ін. Також зазначений флюгер призначений для зазначення напрямку вітру. Також можлива реалізація корисної моделі, що заявляється, при якій верхній центральний дископодібний дефлектор містить щонайменше одне джерело світла, при цьому джерело світла являє собою світлодіод. Зазначений світлодіод може бути також розміщений на флюгері, якщо він передбачений у конструкції. Забезпечення заявленої конструкції джерелом світла ставить за мету насамперед задоволення естетичних потреб. Джерелом живлення для світлодіода може бути елемент Пельтьє. Суть корисної моделі пояснюється за допомогою креслення, де представлений поздовжній переріз насадки для витяжної труби, що містить нижній дефлектор 1, який представляє собою з'єднані між собою випуклі верхню 2 та нижню 3 стінки, у центральній частині яких виконані отвори 4, які утворюють наскрізний канал нижнього дефлектора 1, в цілому співвісний верхньому центральному дископодібному дефлектору 5, який встановлений на нижньому дефлекторі 1 за допомогою вертикальних опор 6 та виконаний порожнистим, при цьому його порожнина утворена з'єднаними між собою випуклими верхньою 7 та нижньою 8 стінками в цілому в формі сферичних сегментів. Зазначена насадка встановлена на витяжній трубі 9. Пристрій працює наступним чином. Насадку встановлюють на витяжній трубі 9, при цьому вісь насадки збігається з віссю витяжної труби. При проходженні потоку повітря, що набігає, через простір між випуклою верхньою стінкою 2 нижнього дефлектора 1 та випуклою нижньою стінкою 8 верхнього дефлектора 5, розмір якого залежить від висоти вертикальних опор 6, яка у свою чергу залежить від площі перетину витяжної труби, відбувається звуження потоку в тій частині, де площа перетину простору, обмеженого зазначеними стінками 2, 8 дефлекторів 1, 5 найменша, а швидкість потоку найбільша, а саме - над наскрізним каналом нижнього дефлектора 1. У зазначеній області, де швидкість потоку найбільша, динамічний тиск потоку зростає, а статичний тиск знижується, що збільшує ступінь розрідження потоку. Поза зазначеною зоною, де площа перетину простору, обмеженого зазначеними стінками 2, 8 дефлекторів 1, 5 найбільша, динамічний тиск потоку зменшується, а статичний тиск збільшується. Таким чином, забезпечують реалізацію насадкою для витяжної труби функції ежектувального елементу, при цьому потік з більш високим тиском, що рухається з великою швидкістю (потік повітря, що набігає) несе за собою середовище низького тиску (текуче середовище, що видаляється за допомогою витяжної труби 9). Таким чином корисна модель, що заявляється, являє собою насадку витяжної труби, конструктивне виконання якої забезпечує досягнення технічного результату, що полягає в підвищенні її ефективності за рахунок запобігання можливості виникнення ефекту зворотної тяги та потрапляння потоку повітря, що набігає в отвір витяжної труби. 60 2 UA 121433 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Насадка для витяжної труби, що містить нижній дефлектор, виконаний з можливістю встановлення на витяжній трубі, та закріплений на ньому верхній центральний дископодібний дефлектор, встановлений таким чином, що його випукла сторона звернена убік нижнього дефлектора, яка відрізняється тим, що нижній дефлектор являє собою з’єднані між собою випуклі верхню та нижню стінки, що утворюють порожнину всередині дефлектора, при цьому в центральній частині стінок нижнього дефлектора є отвори, які утворюють наскрізний канал нижнього дефлектора, в цілому співвісний верхньому центральному дископодібному дефлектору. 2. Насадка за п. 1, яка відрізняється тим, що верхній центральний дископодібний дефлектор виконаний порожнистим, при цьому його порожнина утворена з’єднаними між собою випуклими верхньою та нижньою стінками в цілому в формі сферичних сегментів. 3. Насадка за п. 1, яка відрізняється тим, що випуклі верхня та нижня стінки нижнього дефлектора виконані в цілому у формі сферичних сегментів. 4. Насадка за пп. 2 та 3, яка відрізняється тим, що діаметри основ сферичних сегментів, у формі яких виконані верхні стінки дефлекторів, більше діаметрів основ сферичних сегментів, у формі яких виконані нижні стінки дефлекторів. 5. Насадка за п. 1, яка відрізняється тим, що кожен з отворів, що утворюють наскрізний канал нижнього дефлектора, являє собою круглий наскрізний осьовий отвір у нижній та верхній стінках нижнього дефлектора. 6. Насадка за п. 1, яка відрізняється тим, що верхній дефлектор містить флюгер. 7. Насадка за п. 1, яка відрізняється тим, що верхній центральний дископодібний дефлектор містить щонайменше одне джерело світла. 8. Насадка за п. 7, яка відрізняється тим, що джерело світла являє собою світлодіод. 3 UA 121433 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
