Пристрій для захисту підвісних ізоляторів

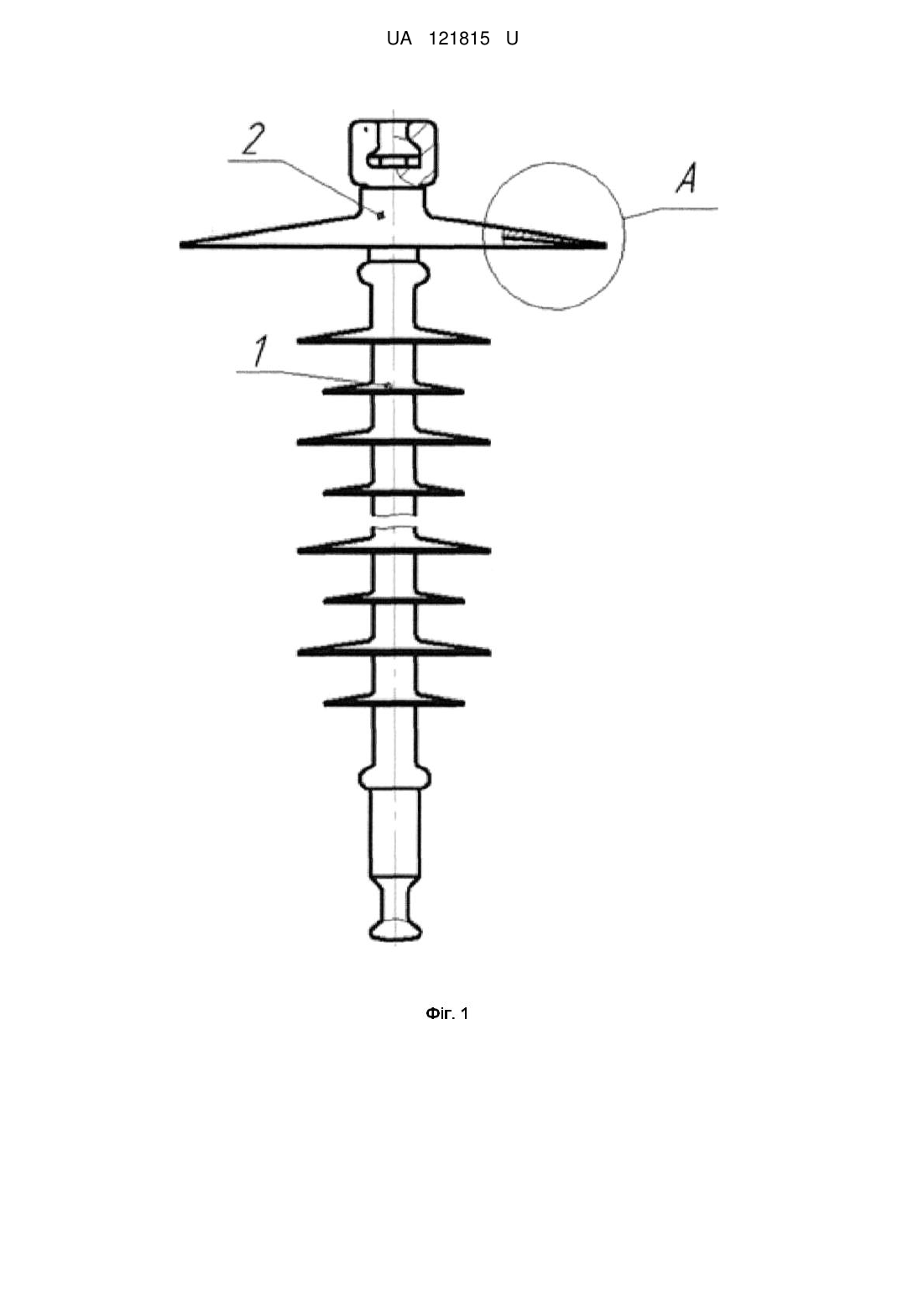

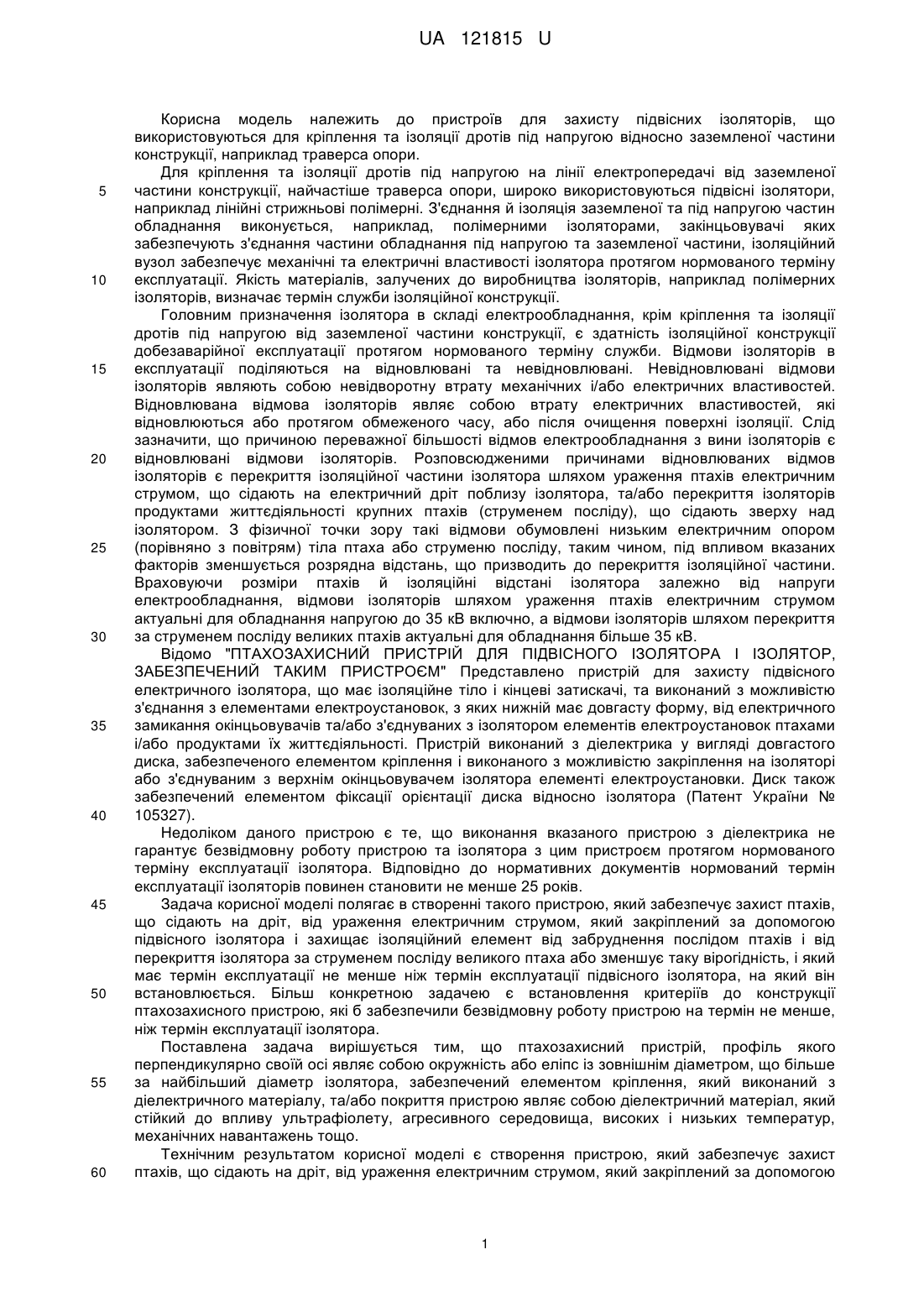

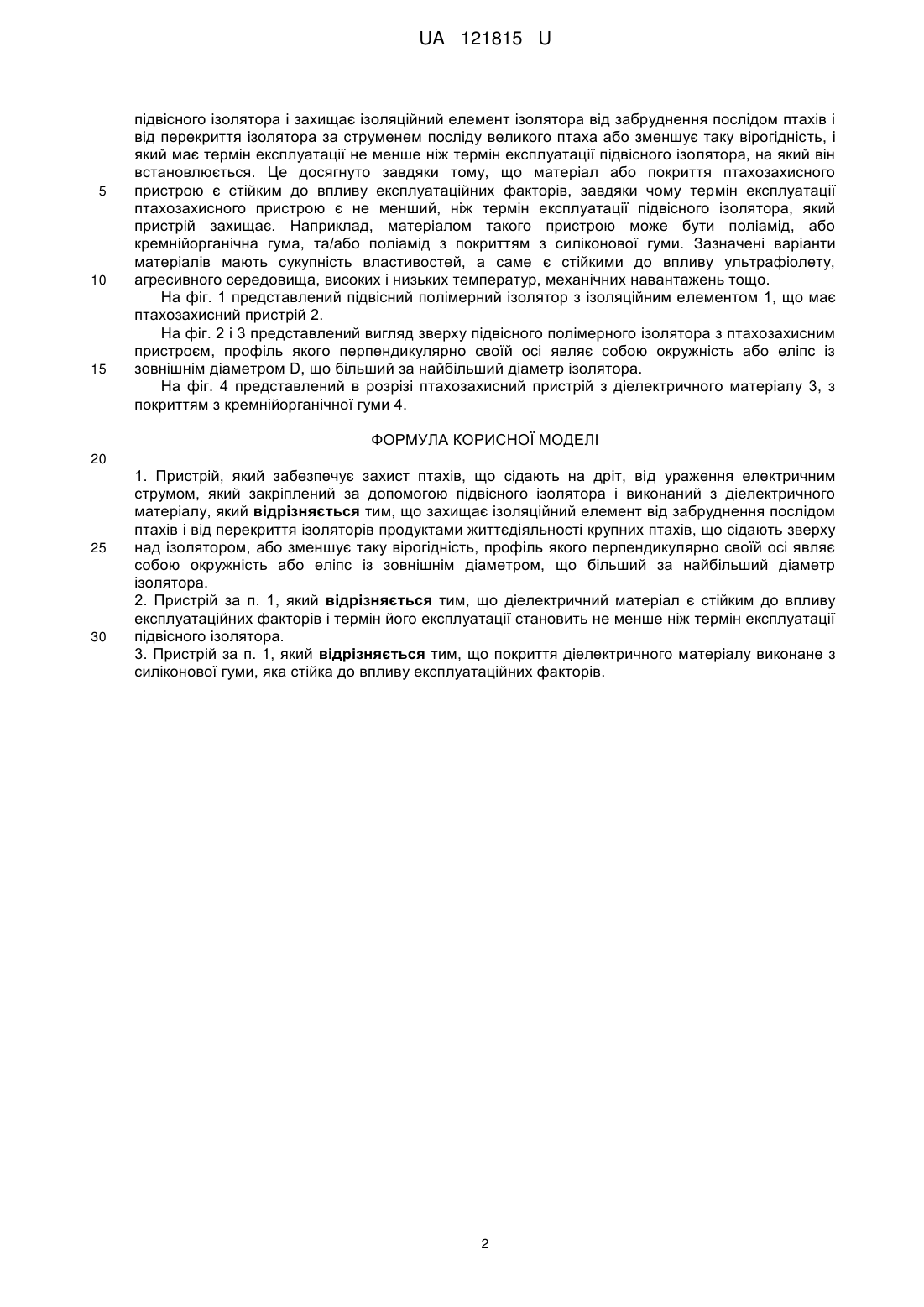

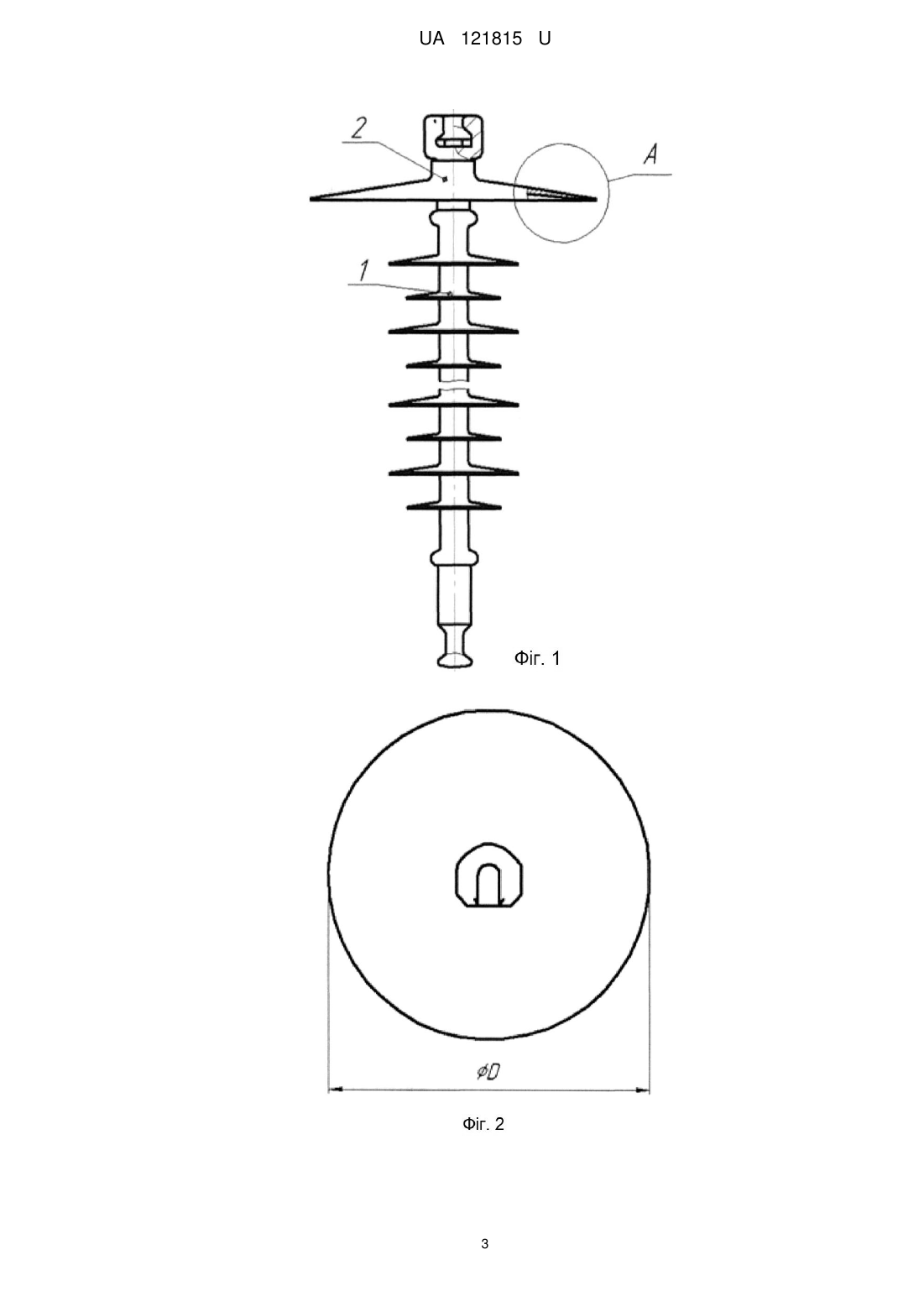

Реферат: Пристрій, який забезпечує захист птахів, що сідають на дріт, від ураження електричним струмом, закріплений за допомогою підвісного ізолятора і виконаний з діелектричного матеріалу. Профіль пристрою перпендикулярно своїй осі являє собою окружність або еліпс із зовнішнім діаметром, що більший за найбільший діаметр ізолятора. UA 121815 U (12) UA 121815 U UA 121815 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для захисту підвісних ізоляторів, що використовуються для кріплення та ізоляції дротів під напругою відносно заземленої частини конструкції, наприклад траверса опори. Для кріплення та ізоляції дротів під напругою на лінії електропередачі від заземленої частини конструкції, найчастіше траверса опори, широко використовуються підвісні ізолятори, наприклад лінійні стрижньові полімерні. З'єднання й ізоляція заземленої та під напругою частин обладнання виконується, наприклад, полімерними ізоляторами, закінцьовувачі яких забезпечують з'єднання частини обладнання під напругою та заземленої частини, ізоляційний вузол забезпечує механічні та електричні властивості ізолятора протягом нормованого терміну експлуатації. Якість матеріалів, залучених до виробництва ізоляторів, наприклад полімерних ізоляторів, визначає термін служби ізоляційної конструкції. Головним призначення ізолятора в складі електрообладнання, крім кріплення та ізоляції дротів під напругою від заземленої частини конструкції, є здатність ізоляційної конструкції добезаварійної експлуатації протягом нормованого терміну служби. Відмови ізоляторів в експлуатації поділяються на відновлювані та невідновлювані. Невідновлювані відмови ізоляторів являють собою невідворотну втрату механічних і/або електричних властивостей. Відновлювана відмова ізоляторів являє собою втрату електричних властивостей, які відновлюються або протягом обмеженого часу, або після очищення поверхні ізоляції. Слід зазначити, що причиною переважної більшості відмов електрообладнання з вини ізоляторів є відновлювані відмови ізоляторів. Розповсюдженими причинами відновлюваних відмов ізоляторів є перекриття ізоляційної частини ізолятора шляхом ураження птахів електричним струмом, що сідають на електричний дріт поблизу ізолятора, та/або перекриття ізоляторів продуктами життєдіяльності крупних птахів (струменем посліду), що сідають зверху над ізолятором. З фізичної точки зору такі відмови обумовлені низьким електричним опором (порівняно з повітрям) тіла птаха або струменю посліду, таким чином, під впливом вказаних факторів зменшується розрядна відстань, що призводить до перекриття ізоляційної частини. Враховуючи розміри птахів й ізоляційні відстані ізолятора залежно від напруги електрообладнання, відмови ізоляторів шляхом ураження птахів електричним струмом актуальні для обладнання напругою до 35 кВ включно, а відмови ізоляторів шляхом перекриття за струменем посліду великих птахів актуальні для обладнання більше 35 кВ. Відомо "ПТАХОЗАХИСНИЙ ПРИСТРІЙ ДЛЯ ПІДВІСНОГО ІЗОЛЯТОРА І ІЗОЛЯТОР, ЗАБЕЗПЕЧЕНИЙ ТАКИМ ПРИСТРОЄМ" Представлено пристрій для захисту підвісного електричного ізолятора, що має ізоляційне тіло і кінцеві затискачі, та виконаний з можливістю з'єднання з елементами електроустановок, з яких нижній має довгасту форму, від електричного замикання окінцьовувачів та/або з'єднуваних з ізолятором елементів електроустановок птахами і/або продуктами їх життєдіяльності. Пристрій виконаний з діелектрика у вигляді довгастого диска, забезпеченого елементом кріплення і виконаного з можливістю закріплення на ізоляторі або з'єднуваним з верхнім окінцьовувачем ізолятора елементі електроустановки. Диск також забезпечений елементом фіксації орієнтації диска відносно ізолятора (Патент України № 105327). Недоліком даного пристрою є те, що виконання вказаного пристрою з діелектрика не гарантує безвідмовну роботу пристрою та ізолятора з цим пристроєм протягом нормованого терміну експлуатації ізолятора. Відповідно до нормативних документів нормований термін експлуатації ізоляторів повинен становити не менше 25 років. Задача корисної моделі полягає в створенні такого пристрою, який забезпечує захист птахів, що сідають на дріт, від ураження електричним струмом, який закріплений за допомогою підвісного ізолятора і захищає ізоляційний елемент від забруднення послідом птахів і від перекриття ізолятора за струменем посліду великого птаха або зменшує таку вірогідність, і який має термін експлуатації не менше ніж термін експлуатації підвісного ізолятора, на який він встановлюється. Більш конкретною задачею є встановлення критеріїв до конструкції птахозахисного пристрою, які б забезпечили безвідмовну роботу пристрою на термін не менше, ніж термін експлуатації ізолятора. Поставлена задача вирішується тим, що птахозахисний пристрій, профіль якого перпендикулярно своїй осі являє собою окружність або еліпс із зовнішнім діаметром, що більше за найбільший діаметр ізолятора, забезпечений елементом кріплення, який виконаний з діелектричного матеріалу, та/або покриття пристрою являє собою діелектричний матеріал, який стійкий до впливу ультрафіолету, агресивного середовища, високих і низьких температур, механічних навантажень тощо. Технічним результатом корисної моделі є створення пристрою, який забезпечує захист птахів, що сідають на дріт, від ураження електричним струмом, який закріплений за допомогою 1 UA 121815 U 5 10 15 підвісного ізолятора і захищає ізоляційний елемент ізолятора від забруднення послідом птахів і від перекриття ізолятора за струменем посліду великого птаха або зменшує таку вірогідність, і який має термін експлуатації не менше ніж термін експлуатації підвісного ізолятора, на який він встановлюється. Це досягнуто завдяки тому, що матеріал або покриття птахозахисного пристрою є стійким до впливу експлуатаційних факторів, завдяки чому термін експлуатації птахозахисного пристрою є не менший, ніж термін експлуатації підвісного ізолятора, який пристрій захищає. Наприклад, матеріалом такого пристрою може бути поліамід, або кремнійорганічна гума, та/або поліамід з покриттям з силіконової гуми. Зазначені варіанти матеріалів мають сукупність властивостей, а саме є стійкими до впливу ультрафіолету, агресивного середовища, високих і низьких температур, механічних навантажень тощо. На фіг. 1 представлений підвісний полімерний ізолятор з ізоляційним елементом 1, що має птахозахисний пристрій 2. На фіг. 2 і 3 представлений вигляд зверху підвісного полімерного ізолятора з птахозахисним пристроєм, профіль якого перпендикулярно своїй осі являє собою окружність або еліпс із зовнішнім діаметром D, що більший за найбільший діаметр ізолятора. На фіг. 4 представлений в розрізі птахозахисний пристрій з діелектричного матеріалу 3, з покриттям з кремнійорганічної гуми 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій, який забезпечує захист птахів, що сідають на дріт, від ураження електричним струмом, який закріплений за допомогою підвісного ізолятора і виконаний з діелектричного матеріалу, який відрізняється тим, що захищає ізоляційний елемент від забруднення послідом птахів і від перекриття ізоляторів продуктами життєдіяльності крупних птахів, що сідають зверху над ізолятором, або зменшує таку вірогідність, профіль якого перпендикулярно своїй осі являє собою окружність або еліпс із зовнішнім діаметром, що більший за найбільший діаметр ізолятора. 2. Пристрій за п. 1, який відрізняється тим, що діелектричний матеріал є стійким до впливу експлуатаційних факторів і термін його експлуатації становить не менше ніж термін експлуатації підвісного ізолятора. 3. Пристрій за п. 1, який відрізняється тим, що покриття діелектричного матеріалу виконане з силіконової гуми, яка стійка до впливу експлуатаційних факторів. 2 UA 121815 U 3 UA 121815 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
