Секція посадочного гідравлічного кріплення

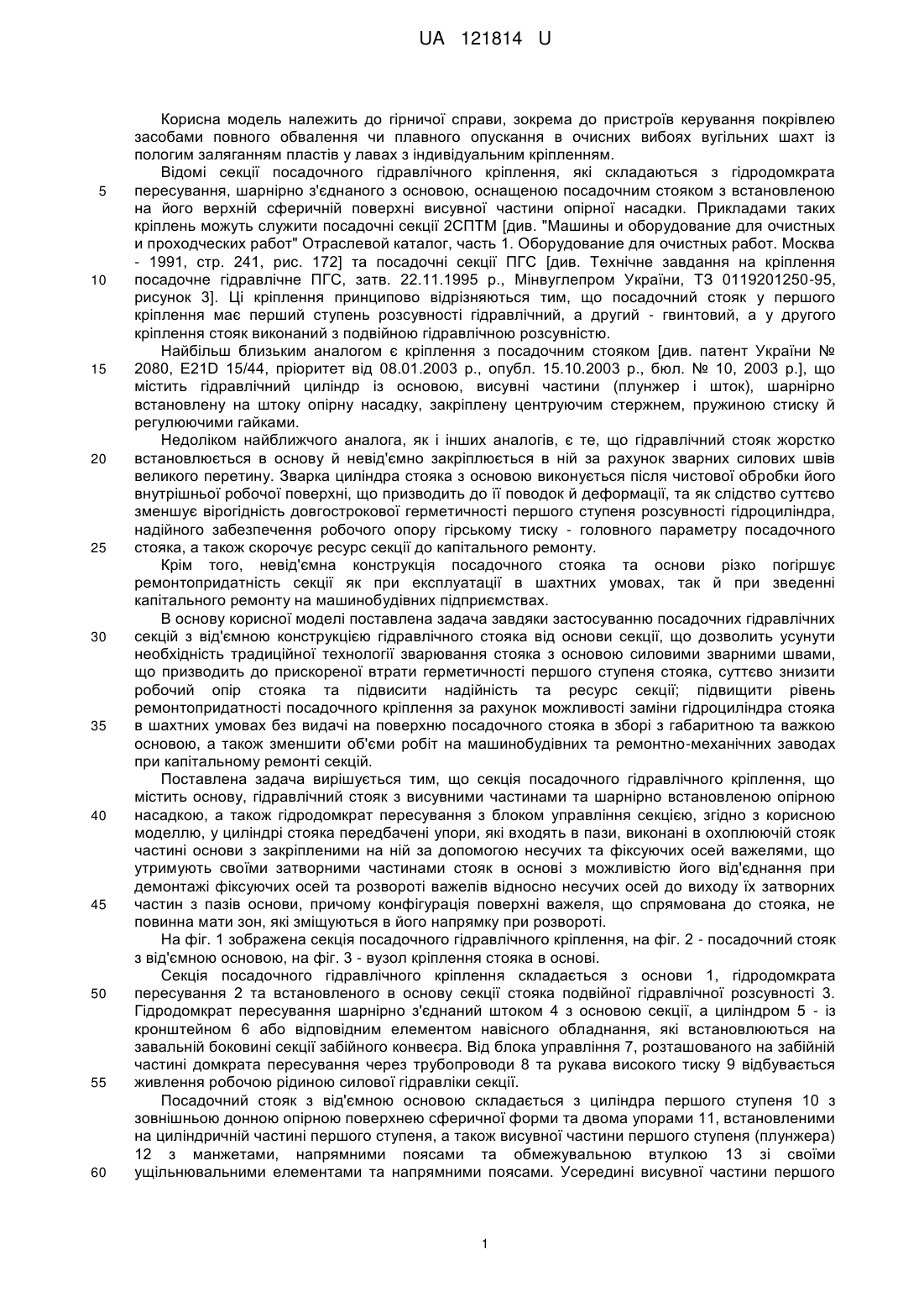

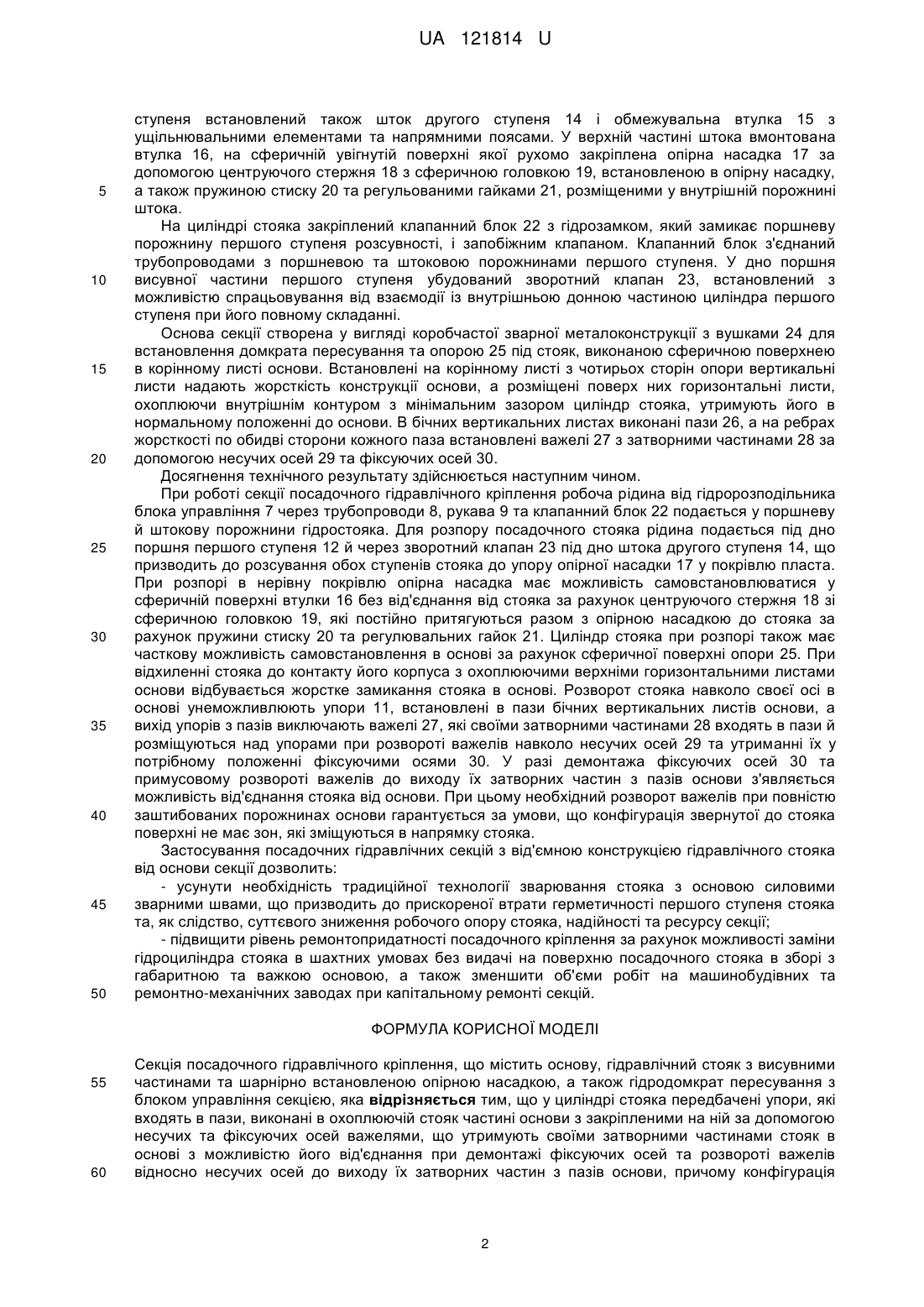

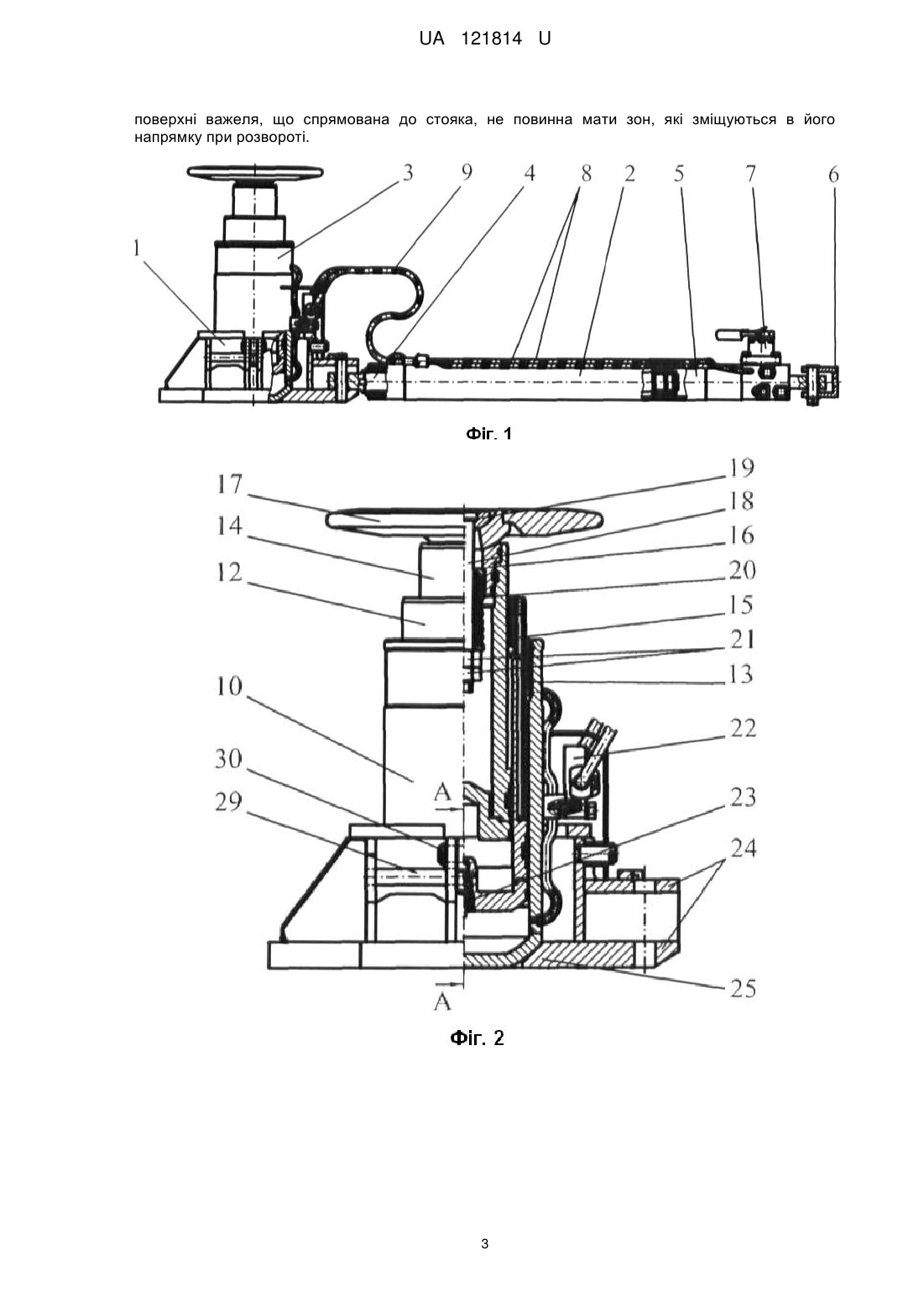

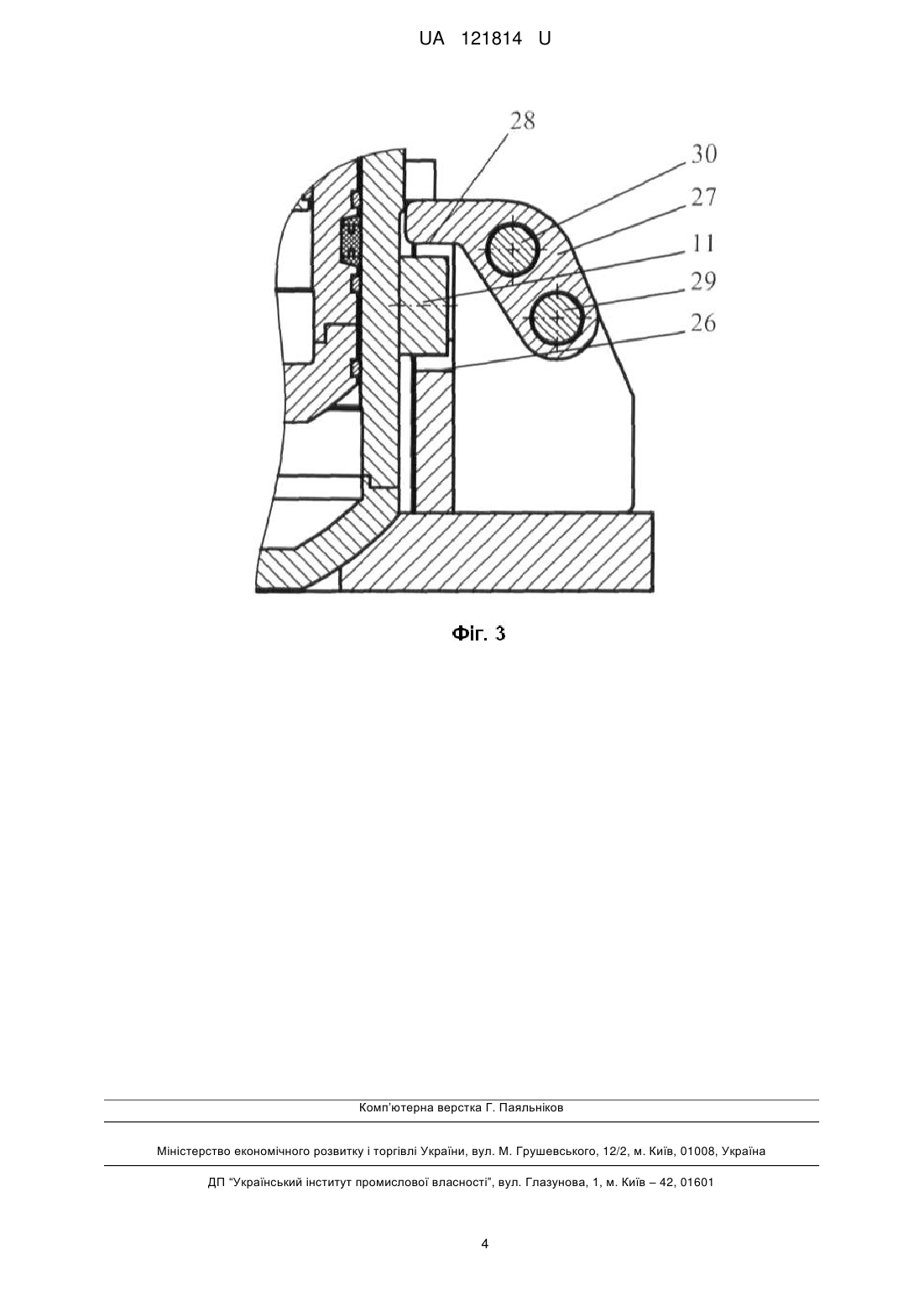

Реферат: Секція посадочного гідравлічного кріплення містить основу, гідравлічний стояк з висувними частинами та шарнірно встановленою опірною насадкою, а також гідродомкрат пересування з блоком управління секцією. У циліндрі стояка передбачені упори, які входять в пази, виконані в охоплюючій стояк частині основи з закріпленими на ній за допомогою несучих та фіксуючих осей важелями, що утримуюють своїми затворними частинами стояк в основі з можливістю його від'єднання при демонтажі фіксуючих осей та розвороті важелів відносно несучих осей до виходу їх затворних частин з пазів основи. Конфігурація поверхні важеля, що спрямована до стояка, не повинна мати зон, які зміщуються в його напрямку при розвороті. UA 121814 U (12) UA 121814 U UA 121814 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, зокрема до пристроїв керування покрівлею засобами повного обвалення чи плавного опускання в очисних вибоях вугільних шахт із пологим заляганням пластів у лавах з індивідуальним кріпленням. Відомі секції посадочного гідравлічного кріплення, які складаються з гідродомкрата пересування, шарнірно з'єднаного з основою, оснащеною посадочним стояком з встановленою на його верхній сферичній поверхні висувної частини опірної насадки. Прикладами таких кріплень можуть служити посадочні секції 2СПТМ [див. "Машины и оборудование для очистных и проходческих работ" Отраслевой каталог, часть 1. Оборудование для очистных работ. Москва - 1991, стр. 241, рис. 172] та посадочні секції ПГС [див. Технічне завдання на кріплення посадочне гідравлічне ПГС, затв. 22.11.1995 р., Мінвуглепром України, ТЗ 0119201250-95, рисунок 3]. Ці кріплення принципово відрізняються тим, що посадочний стояк у першого кріплення має перший ступень розсувності гідравлічний, а другий - гвинтовий, а у другого кріплення стояк виконаний з подвійною гідравлічною розсувністю. Найбільш близьким аналогом є кріплення з посадочним стояком [див. патент України № 2080, E21D 15/44, пріоритет від 08.01.2003 р., опубл. 15.10.2003 р., бюл. № 10, 2003 р.], що містить гідравлічний циліндр із основою, висувні частини (плунжер і шток), шарнірно встановлену на штоку опірну насадку, закріплену центруючим стержнем, пружиною стиску й регулюючими гайками. Недоліком найближчого аналога, як і інших аналогів, є те, що гідравлічний стояк жорстко встановлюється в основу й невід'ємно закріплюється в ній за рахунок зварних силових швів великого перетину. Зварка циліндра стояка з основою виконується після чистової обробки його внутрішньої робочої поверхні, що призводить до її поводок й деформації, та як слідство суттєво зменшує вірогідність довгострокової герметичності першого ступеня розсувності гідроциліндра, надійного забезпечення робочого опору гірському тиску - головного параметру посадочного стояка, а також скорочує ресурс секції до капітального ремонту. Крім того, невід'ємна конструкція посадочного стояка та основи різко погіршує ремонтопридатність секції як при експлуатації в шахтних умовах, так й при зведенні капітального ремонту на машинобудівних підприємствах. В основу корисної моделі поставлена задача завдяки застосуванню посадочних гідравлічних секцій з від'ємною конструкцією гідравлічного стояка від основи секції, що дозволить усунути необхідність традиційної технології зварювання стояка з основою силовими зварними швами, що призводить до прискореної втрати герметичності першого ступеня стояка, суттєво знизити робочий опір стояка та підвисити надійність та ресурс секції; підвищити рівень ремонтопридатності посадочного кріплення за рахунок можливості заміни гідроциліндра стояка в шахтних умовах без видачі на поверхню посадочного стояка в зборі з габаритною та важкою основою, а також зменшити об'єми робіт на машинобудівних та ремонтно-механічних заводах при капітальному ремонті секцій. Поставлена задача вирішується тим, що секція посадочного гідравлічного кріплення, що містить основу, гідравлічний стояк з висувними частинами та шарнірно встановленою опірною насадкою, а також гідродомкрат пересування з блоком управління секцією, згідно з корисною моделлю, у циліндрі стояка передбачені упори, які входять в пази, виконані в охоплюючій стояк частині основи з закріпленими на ній за допомогою несучих та фіксуючих осей важелями, що утримують своїми затворними частинами стояк в основі з можливістю його від'єднання при демонтажі фіксуючих осей та розвороті важелів відносно несучих осей до виходу їх затворних частин з пазів основи, причому конфігурація поверхні важеля, що спрямована до стояка, не повинна мати зон, які зміщуються в його напрямку при розвороті. На фіг. 1 зображена секція посадочного гідравлічного кріплення, на фіг. 2 - посадочний стояк з від'ємною основою, на фіг. 3 - вузол кріплення стояка в основі. Секція посадочного гідравлічного кріплення складається з основи 1, гідродомкрата пересування 2 та встановленого в основу секції стояка подвійної гідравлічної розсувності 3. Гідродомкрат пересування шарнірно з'єднаний штоком 4 з основою секції, а циліндром 5 - із кронштейном 6 або відповідним елементом навісного обладнання, які встановлюються на завальній боковині секції забійного конвеєра. Від блока управління 7, розташованого на забійній частині домкрата пересування через трубопроводи 8 та рукава високого тиску 9 відбувається живлення робочою рідиною силової гідравліки секції. Посадочний стояк з від'ємною основою складається з циліндра першого ступеня 10 з зовнішньою донною опірною поверхнею сферичної форми та двома упорами 11, встановленими на циліндричній частині першого ступеня, а також висувної частини першого ступеня (плунжера) 12 з манжетами, напрямними поясами та обмежувальною втулкою 13 зі своїми ущільнювальними елементами та напрямними поясами. Усередині висувної частини першого 1 UA 121814 U 5 10 15 20 25 30 35 40 45 50 ступеня встановлений також шток другого ступеня 14 і обмежувальна втулка 15 з ущільнювальними елементами та напрямними поясами. У верхній частині штока вмонтована втулка 16, на сферичній увігнутій поверхні якої рухомо закріплена опірна насадка 17 за допомогою центруючого стержня 18 з сферичною головкою 19, встановленою в опірну насадку, а також пружиною стиску 20 та регульованими гайками 21, розміщеними у внутрішній порожнині штока. На циліндрі стояка закріплений клапанний блок 22 з гідрозамком, який замикає поршневу порожнину першого ступеня розсувності, і запобіжним клапаном. Клапанний блок з'єднаний трубопроводами з поршневою та штоковою порожнинами першого ступеня. У дно поршня висувної частини першого ступеня убудований зворотний клапан 23, встановлений з можливістю спрацьовування від взаємодії із внутрішньою донною частиною циліндра першого ступеня при його повному складанні. Основа секції створена у вигляді коробчастої зварної металоконструкції з вушками 24 для встановлення домкрата пересування та опорою 25 під стояк, виконаною сферичною поверхнею в корінному листі основи. Встановлені на корінному листі з чотирьох сторін опори вертикальні листи надають жорсткість конструкції основи, а розміщені поверх них горизонтальні листи, охоплюючи внутрішнім контуром з мінімальним зазором циліндр стояка, утримують його в нормальному положенні до основи. В бічних вертикальних листах виконані пази 26, а на ребрах жорсткості по обидві сторони кожного паза встановлені важелі 27 з затворними частинами 28 за допомогою несучих осей 29 та фіксуючих осей 30. Досягнення технічного результату здійснюється наступним чином. При роботі секції посадочного гідравлічного кріплення робоча рідина від гідророзподільника блока управління 7 через трубопроводи 8, рукава 9 та клапанний блок 22 подається у поршневу й штокову порожнини гідростояка. Для розпору посадочного стояка рідина подається під дно поршня першого ступеня 12 й через зворотний клапан 23 під дно штока другого ступеня 14, що призводить до розсування обох ступенів стояка до упору опірної насадки 17 у покрівлю пласта. При розпорі в нерівну покрівлю опірна насадка має можливість самовстановлюватися у сферичній поверхні втулки 16 без від'єднання від стояка за рахунок центруючого стержня 18 зі сферичною головкою 19, які постійно притягуються разом з опірною насадкою до стояка за рахунок пружини стиску 20 та регулювальних гайок 21. Циліндр стояка при розпорі також має часткову можливість самовстановлення в основі за рахунок сферичної поверхні опори 25. При відхиленні стояка до контакту його корпуса з охоплюючими верхніми горизонтальними листами основи відбувається жорстке замикання стояка в основі. Розворот стояка навколо своєї осі в основі унеможливлюють упори 11, встановлені в пази бічних вертикальних листів основи, а вихід упорів з пазів виключають важелі 27, які своїми затворними частинами 28 входять в пази й розміщуються над упорами при розвороті важелів навколо несучих осей 29 та утриманні їх у потрібному положенні фіксуючими осями 30. У разі демонтажа фіксуючих осей 30 та примусовому розвороті важелів до виходу їх затворних частин з пазів основи з'являється можливість від'єднання стояка від основи. При цьому необхідний розворот важелів при повністю заштибованих порожнинах основи гарантується за умови, що конфігурація звернутої до стояка поверхні не має зон, які зміщуються в напрямку стояка. Застосування посадочних гідравлічних секцій з від'ємною конструкцією гідравлічного стояка від основи секції дозволить: - усунути необхідність традиційної технології зварювання стояка з основою силовими зварними швами, що призводить до прискореної втрати герметичності першого ступеня стояка та, як слідство, суттєвого зниження робочого опору стояка, надійності та ресурсу секції; - підвищити рівень ремонтопридатності посадочного кріплення за рахунок можливості заміни гідроциліндра стояка в шахтних умовах без видачі на поверхню посадочного стояка в зборі з габаритною та важкою основою, а також зменшити об'єми робіт на машинобудівних та ремонтно-механічних заводах при капітальному ремонті секцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Секція посадочного гідравлічного кріплення, що містить основу, гідравлічний стояк з висувними частинами та шарнірно встановленою опірною насадкою, а також гідродомкрат пересування з блоком управління секцією, яка відрізняється тим, що у циліндрі стояка передбачені упори, які входять в пази, виконані в охоплюючій стояк частині основи з закріпленими на ній за допомогою несучих та фіксуючих осей важелями, що утримують своїми затворними частинами стояк в основі з можливістю його від'єднання при демонтажі фіксуючих осей та розвороті важелів відносно несучих осей до виходу їх затворних частин з пазів основи, причому конфігурація 2 UA 121814 U поверхні важеля, що спрямована до стояка, не повинна мати зон, які зміщуються в його напрямку при розвороті. 3 UA 121814 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
