Збірний різальний інструмент

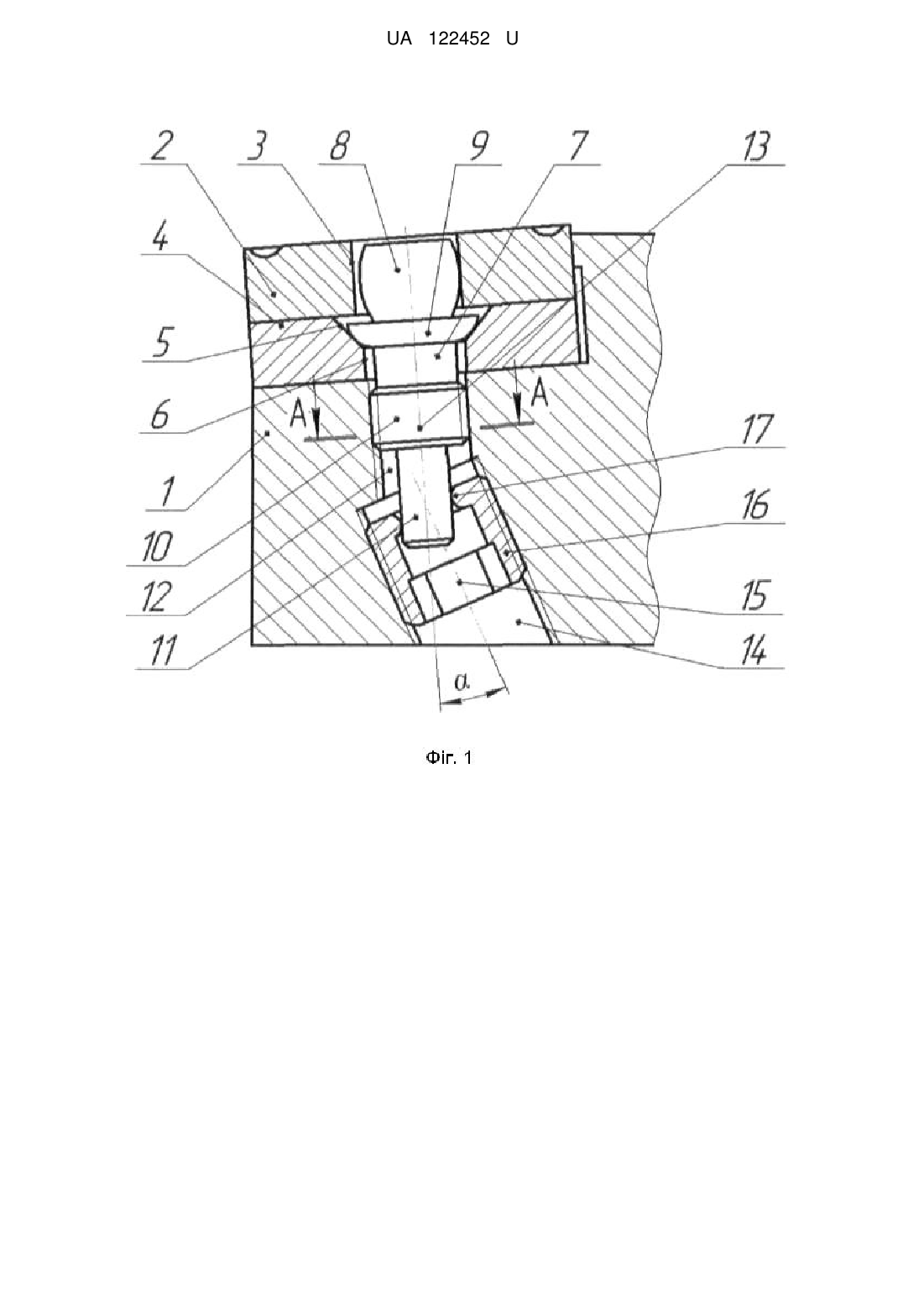

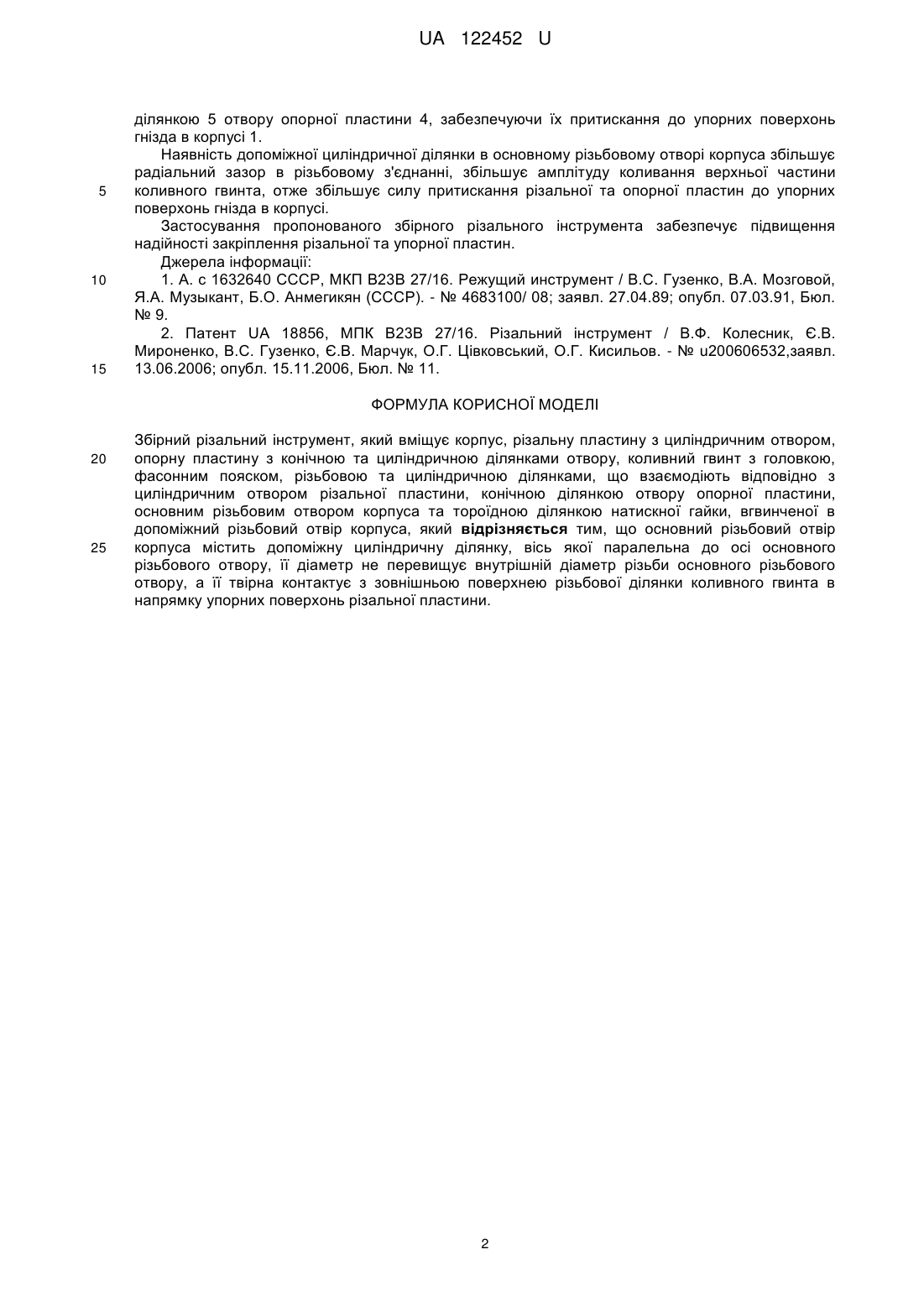

Реферат: Збірний різальний інструмент, який вміщує корпус, різальну пластину з циліндричним отвором, опорну пластину з конічною та циліндричною ділянками отвору, коливний гвинт з головкою, фасонним пояском, різьбовою та циліндричною ділянками, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини, основним різьбовим отвором корпуса та тороїдною ділянкою натискної гайки, вгвинченої в допоміжний різьбовий отвір корпуса. Основний різьбовий отвір корпуса містить допоміжну циліндричну ділянку, вісь якої паралельна до осі основного різьбового отвору, її діаметр не перевищує внутрішній діаметр різьби основного різьбового отвору, а її твірна контактує з зовнішньою поверхнею різьбової ділянки коливного гвинта в напрямку упорних поверхонь різальної пластини. UA 122452 U (54) ЗБІРНИЙ РІЗАЛЬНИЙ ІНСТРУМЕНТ UA 122452 U UA 122452 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до машинобудування і може знайти застосування при обробці конструкційних матеріалів на токарних верстатах. Відомий різальний інструмент з механічним кріпленням різальної та опорної пластин з центральним отвором за допомогою коливного гвинта з фасонною ділянкою та різьбовою частиною, розміщеною ексцентрично до осі різьбового отвору в корпусі, при цьому зазначена фасонна ділянка взаємодіє з конічною ділянкою отвору опорної пластини [1]. Найбільш близьким аналогом збірного різального інструменту, обраним як прототип, є різальний інструмент, який містить корпус, різальну пластин з циліндричним отвором, опорну пластину з конічною та циліндричною ділянками отвору, коливний гвинт з головкою, фасонним пояском, різьбовою та циліндричною ділянками, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини, основним різьбовим отвором корпуса та тороїдною ділянкою натискної гайки, вгвинченої в допоміжний різьбовий отвір корпуса, при цьому її вісь розташована під кутом до осі коливного гвинта. При загвинчуванні коливного гвинта опорна пластина притискається до опорної поверхні гнізда в корпусі, а при загвинчуванні натискної гайки, за наявності радіального зазору в різьбовому з'єднанні, головка коливного гвинта повертається і натискає на циліндричну поверхню отвору в різальній пластині, притискуючи її до упорних поверхонь гнізда в корпусі [2]. Загальними суттєвими ознаками відомого різального інструмента, та того, що заявляється, є корпус, різальна пластина з циліндричним отвором, опорна пластина з конічною та циліндричною ділянками отвору, коливний гвинт з головкою, фасонним пояском, різьбовою та циліндричною ділянками, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини, основним різьбовим отвором корпуса та тороїдною ділянкою натискної гайки, яка вгвинчується в допоміжний різьбовий отвір корпуса, а її вісь розташована під кутом до осі коливного гвинта. Основним недоліком відомого різального інструменту є невисока надійність притискання різальної пластини по упорним поверхням, тому що амплітуда коливання головки коливного гвинта обмежена величиною радіального зазору в різьбовому з'єднанні. В основу корисної моделі поставлено задачу вдосконалення відомого різального інструмента для підвищення надійності закріплення різальної та опорної пластин. Поставлена задача вирішується за рахунок того, що основний різьбовий отвір корпуса містить допоміжну циліндричну ділянку, вісь якої паралельна до осі основного різьбового отвору, її діаметр не перевищує внутрішній діаметр різьби основного різьбового отвору, а її твірна контактує з зовнішньою поверхнею різьбової ділянки коливного гвинта в напрямку упорних поверхонь різальної пластини. Суть корисної моделі пояснюється кресленнями, на яких зображено: - Фіг. 1 - вузол кріплення різальної пластини; - Фіг. 2 - переріз по А-А. Збірний різальний інструмент вміщує корпус 1, різальну пластину 2 з циліндричним отвором 3, опорну пластину 4 з конічною 5 та циліндричною 6 ділянками отвору, коливний гвинт 7 з головкою 8, фасонним пояском 9, різьбовою 10 та циліндричною 11 ділянками. В корпусі 1, крім гнізда під різальну та опорну пластини, виконано основний різьбовий отвір 12 з віссю 13, в який вгвинчується коливний гвинт 7, і допоміжний різьбовий отвір 14 з віссю 15, в який вгвинчується натискна гайка 16 з тороїдною ділянкою 17. Вісь 15 допоміжного різьбового отвору 14 нахилена до осі 13 основного різьбового отвору 12 під кутом а. Основний різьбовий отвір 12 містить допоміжну циліндричну ділянку 18, вісь якої 19 паралельна до осі 13 основного різьбового отвору 12, її діаметр dц не перевищує внутрішній діаметр dв різьби основного різьбового отвору 12, а її твірна контактує з зовнішньою поверхнею різьбової ділянки 10 з діаметром dз коливного гвинта 7 в напрямку упорних поверхонь різальної пластини 2. Закріплення різальної пластини виконується таким чином. Опорну пластину 4 встановлюють в гніздо корпуса 1, коливний гвинт 7 вставляють в її отвір і загвинчують в основний різьбовий отвір 12 до торкання фасонного пояска 9 з конічною поверхнею 5 отвору опорної пластини 4, забезпечуючи незначне притискання опорної пластини 4 до опорної поверхні гнізда корпуса. Потім різальну пластину 2 встановлюють на головку 8 коливного гвинта 7 і вгвинчують натискну гайку 16 в допоміжний різьбовий отвір 14. Натискна гайка 16 своєю тороїдною ділянкою 17 взаємодіє з циліндричною ділянкою 11 коливного гвинта 7 і, при наявності достатніх зазорів в різьбовому з'єднанні та між допоміжною циліндричною ділянкою 10 коливного гвинта 7, за рахунок нахиленого розташування осей коливного гвинта 7 та натискної гайки 16 забезпечується поворот верхньої частини коливного гвинта в сторону упорних поверхонь гнізда в корпусі. При цьому головка 8 та фасонний поясок 5 коливного гвинта 7 взаємодіють відповідно з циліндричним отвором 3 різальної пластини 2 та конічною 1 UA 122452 U 5 10 15 ділянкою 5 отвору опорної пластини 4, забезпечуючи їх притискання до упорних поверхонь гнізда в корпусі 1. Наявність допоміжної циліндричної ділянки в основному різьбовому отворі корпуса збільшує радіальний зазор в різьбовому з'єднанні, збільшує амплітуду коливання верхньої частини коливного гвинта, отже збільшує силу притискання різальної та опорної пластин до упорних поверхонь гнізда в корпусі. Застосування пропонованого збірного різального інструмента забезпечує підвищення надійності закріплення різальної та упорної пластин. Джерела інформації: 1. А. с 1632640 СССР, МКП В23В 27/16. Режущий инструмент / B.C. Гузенко, B.A. Мозговой, Я.А. Музыкант, Б.О. Анмегикян (СССР). - № 4683100/ 08; заявл. 27.04.89; опубл. 07.03.91, Бюл. № 9. 2. Патент UA 18856, МПК В23В 27/16. Різальний інструмент / В.Ф. Колесник, Є.В. Мироненко, B.C. Гузенко, Є.В. Марчук, О.Г. Цівковський, О.Г. Кисильов. - № u200606532,заявл. 13.06.2006; опубл. 15.11.2006, Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Збірний різальний інструмент, який вміщує корпус, різальну пластину з циліндричним отвором, опорну пластину з конічною та циліндричною ділянками отвору, коливний гвинт з головкою, фасонним пояском, різьбовою та циліндричною ділянками, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини, основним різьбовим отвором корпуса та тороїдною ділянкою натискної гайки, вгвинченої в допоміжний різьбовий отвір корпуса, який відрізняється тим, що основний різьбовий отвір корпуса містить допоміжну циліндричну ділянку, вісь якої паралельна до осі основного різьбового отвору, її діаметр не перевищує внутрішній діаметр різьби основного різьбового отвору, а її твірна контактує з зовнішньою поверхнею різьбової ділянки коливного гвинта в напрямку упорних поверхонь різальної пластини. 2 UA 122452 U 3 UA 122452 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
