Екрануючий чохол для брелка або електронного ключа транспортного засобу

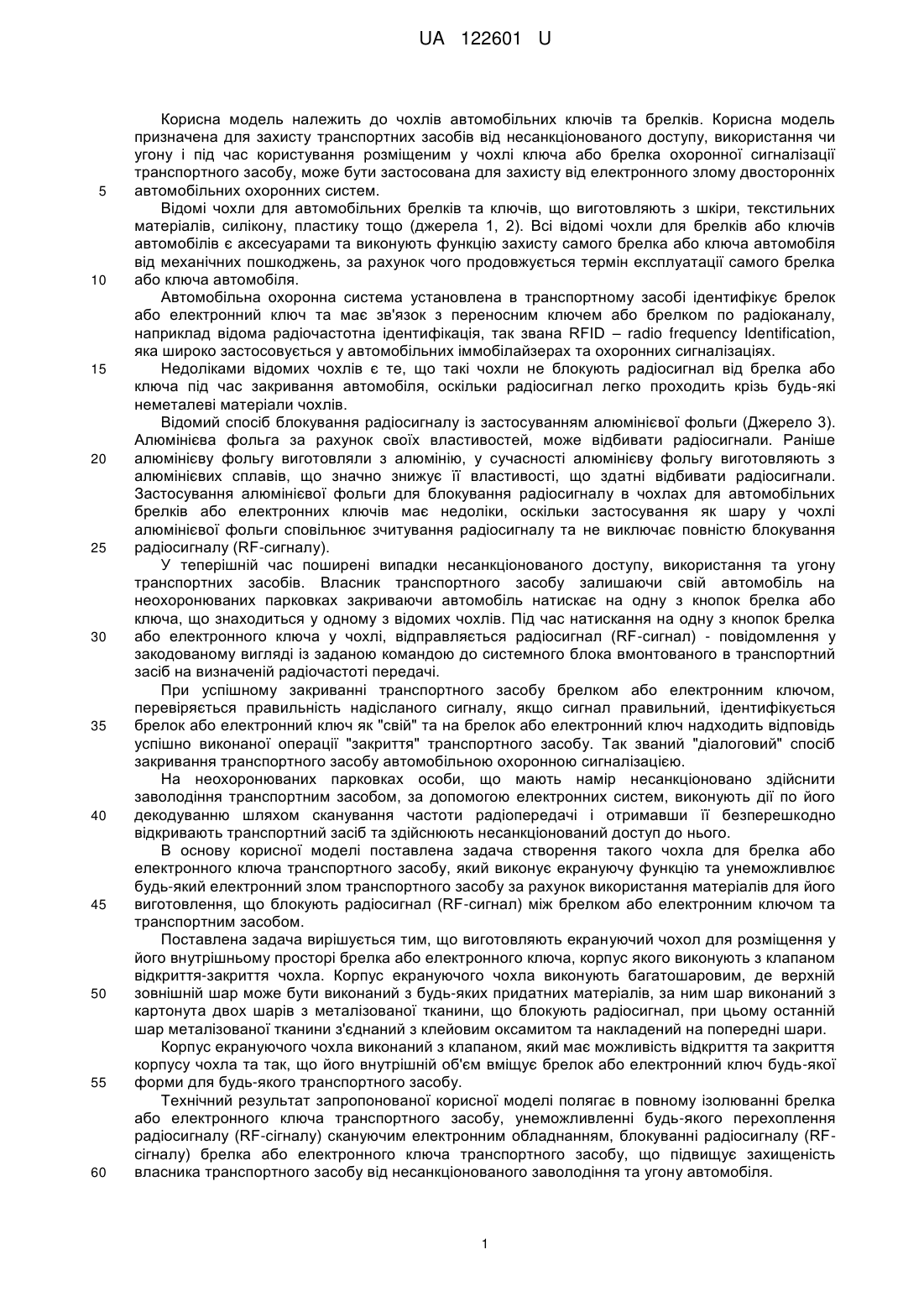

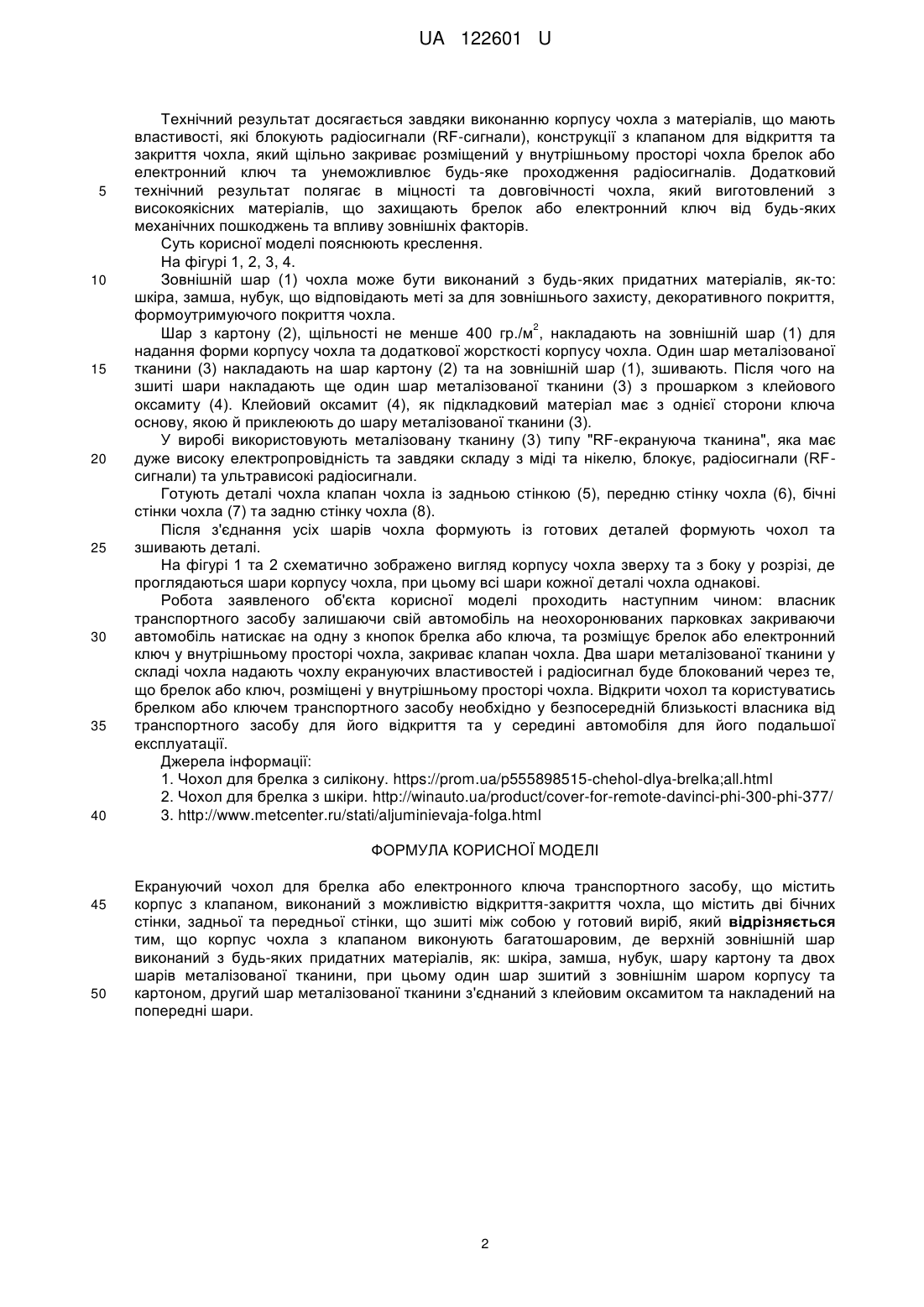

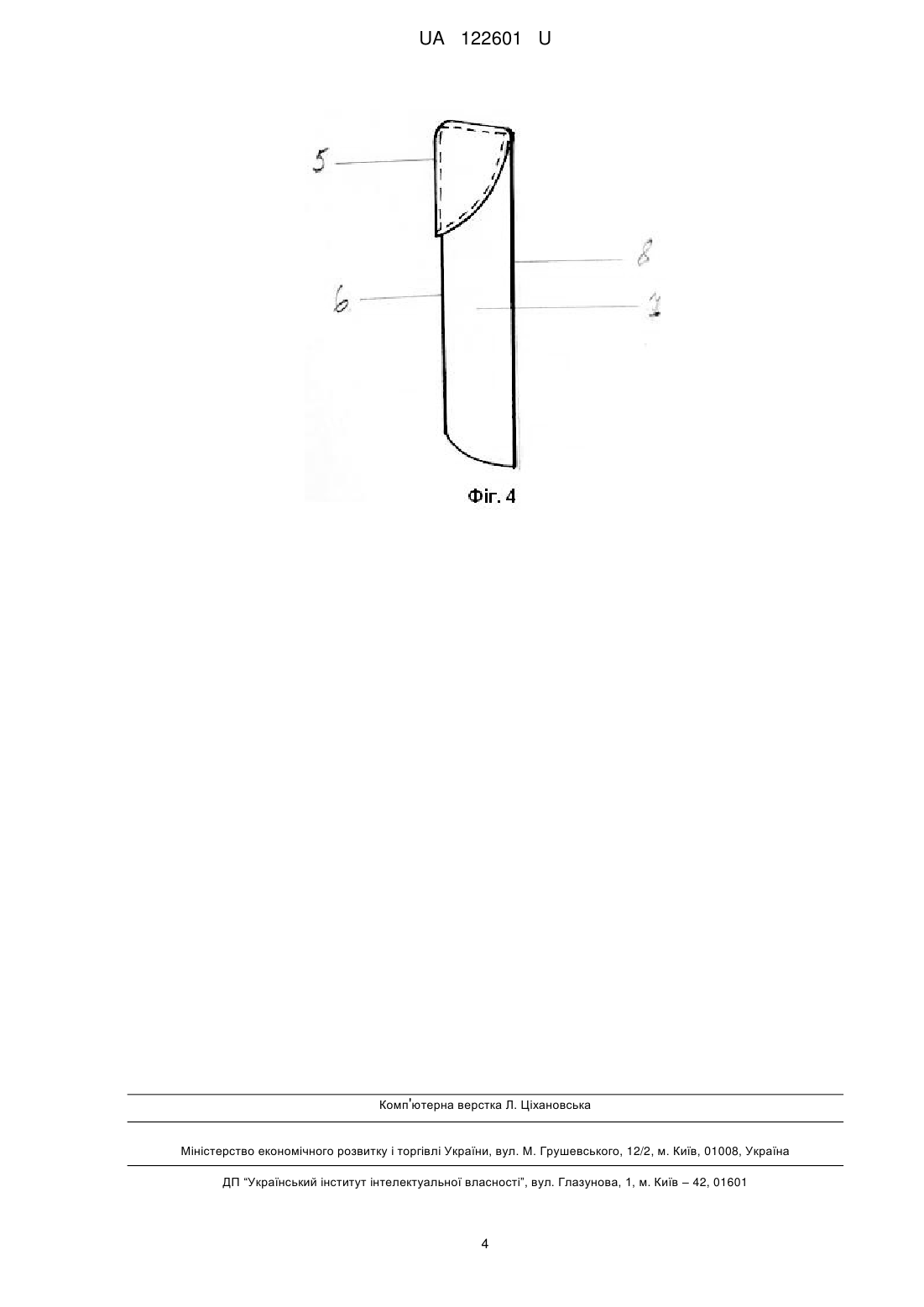

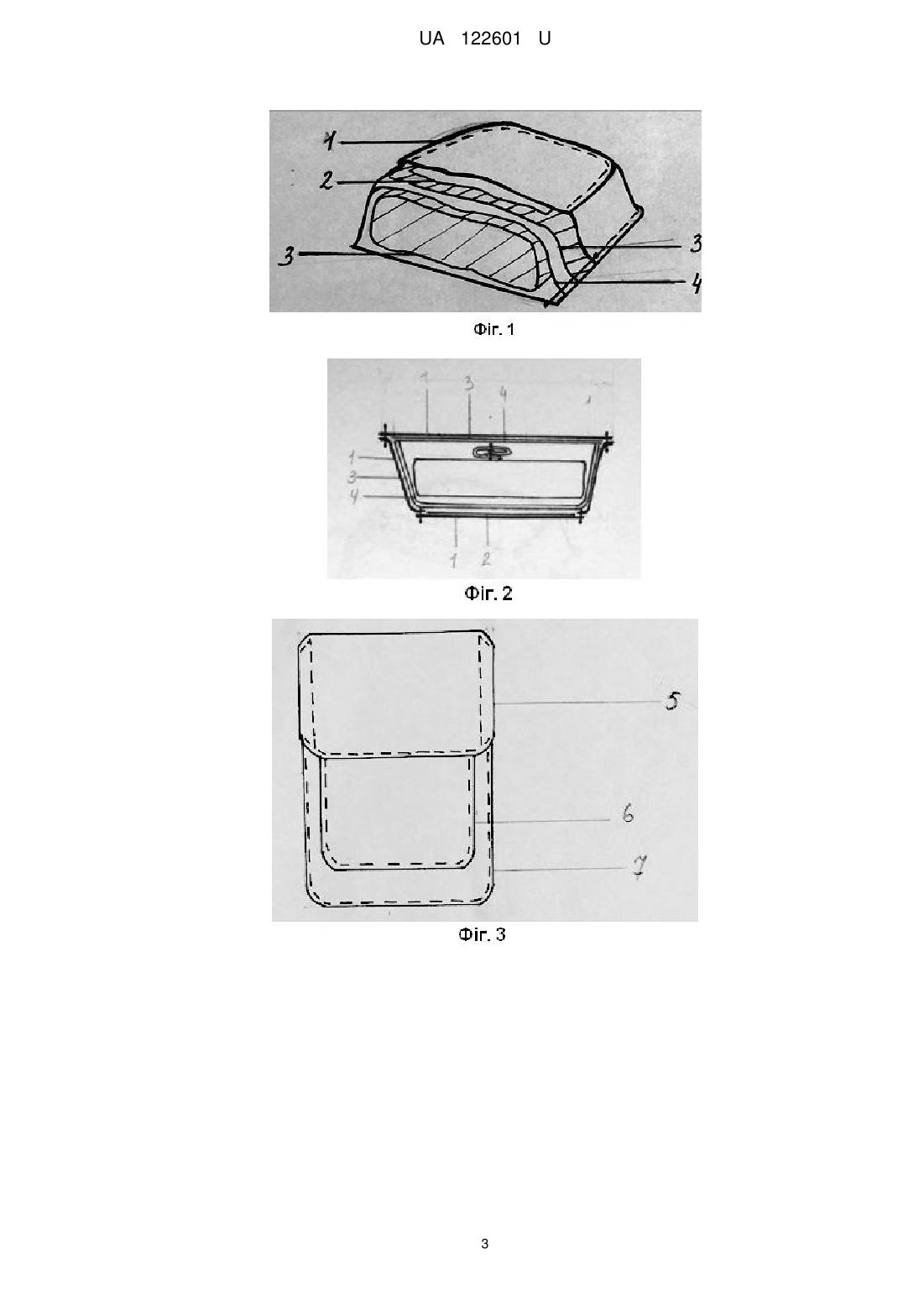

Реферат: Екрануючий чохол для брелка або електронного ключа транспортного засобу містить корпус з клапаном, виконаний з можливістю відкриття-закриття чохла, що містить дві бічних стінки, задньої та передньої стінки, що зшиті між собою у готовий виріб. Корпус чохла з клапаном виконують багатошаровим, де верхній зовнішній шар виконаний з будь-яких придатних матеріалів, як: шкіра, замша, нубук, шару картону та двох шарів металізованої тканини. При цьому один шар зшитий з зовнішнім шаром корпусу та картоном, другий шар металізованої тканини з'єднаний з клейовим оксамитом та накладений на попередні шари. UA 122601 U (54) ЕКРАНУЮЧИЙ ЧОХОЛ ДЛЯ БРЕЛКА АБО ЕЛЕКТРОННОГО КЛЮЧА ТРАНСПОРТНОГО ЗАСОБУ UA 122601 U UA 122601 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чохлів автомобільних ключів та брелків. Корисна модель призначена для захисту транспортних засобів від несанкціонованого доступу, використання чи угону і під час користування розміщеним у чохлі ключа або брелка охоронної сигналізації транспортного засобу, може бути застосована для захисту від електронного злому двосторонніх автомобільних охоронних систем. Відомі чохли для автомобільних брелків та ключів, що виготовляють з шкіри, текстильних матеріалів, силікону, пластику тощо (джерела 1, 2). Всі відомі чохли для брелків або ключів автомобілів є аксесуарами та виконують функцію захисту самого брелка або ключа автомобіля від механічних пошкоджень, за рахунок чого продовжується термін експлуатації самого брелка або ключа автомобіля. Автомобільна охоронна система установлена в транспортному засобі ідентифікує брелок або електронний ключ та має зв'язок з переносним ключем або брелком по радіоканалу, наприклад відома радіочастотна ідентифікація, так звана RFID – radio frequency Identification, яка широко застосовується у автомобільних іммобілайзерах та охоронних сигналізаціях. Недоліками відомих чохлів є те, що такі чохли не блокують радіосигнал від брелка або ключа під час закривання автомобіля, оскільки радіосигнал легко проходить крізь будь-які неметалеві матеріали чохлів. Відомий спосіб блокування радіосигналу із застосуванням алюмінієвої фольги (Джерело 3). Алюмінієва фольга за рахунок своїх властивостей, може відбивати радіосигнали. Раніше алюмінієву фольгу виготовляли з алюмінію, у сучасності алюмінієву фольгу виготовляють з алюмінієвих сплавів, що значно знижує її властивості, що здатні відбивати радіосигнали. Застосування алюмінієвої фольги для блокування радіосигналу в чохлах для автомобільних брелків або електронних ключів має недоліки, оскільки застосування як шару у чохлі алюмінієвої фольги сповільнює зчитування радіосигналу та не виключає повністю блокування радіосигналу (RF-сигналу). У теперішній час поширені випадки несанкціонованого доступу, використання та угону транспортних засобів. Власник транспортного засобу залишаючи свій автомобіль на неохоронюваних парковках закриваючи автомобіль натискає на одну з кнопок брелка або ключа, що знаходиться у одному з відомих чохлів. Під час натискання на одну з кнопок брелка або електронного ключа у чохлі, відправляється радіосигнал (RF-сигнал) - повідомлення у закодованому вигляді із заданою командою до системного блока вмонтованого в транспортний засіб на визначеній радіочастоті передачі. При успішному закриванні транспортного засобу брелком або електронним ключом, перевіряється правильність надісланого сигналу, якщо сигнал правильний, ідентифікується брелок або електронний ключ як "свій" та на брелок або електронний ключ надходить відповідь успішно виконаної операції "закриття" транспортного засобу. Так званий "діалоговий" спосіб закривання транспортного засобу автомобільною охоронною сигналізацією. На неохоронюваних парковках особи, що мають намір несанкціоновано здійснити заволодіння транспортним засобом, за допомогою електронних систем, виконують дії по його декодуванню шляхом сканування частоти радіопередачі і отримавши її безперешкодно відкривають транспортний засіб та здійснюють несанкціонований доступ до нього. В основу корисної моделі поставлена задача створення такого чохла для брелка або електронного ключа транспортного засобу, який виконує екрануючу функцію та унеможливлює будь-який електронний злом транспортного засобу за рахунок використання матеріалів для його виготовлення, що блокують радіосигнал (RF-сигнал) між брелком або електронним ключом та транспортним засобом. Поставлена задача вирішується тим, що виготовляють екрануючий чохол для розміщення у його внутрішньому просторі брелка або електронного ключа, корпус якого виконують з клапаном відкриття-закриття чохла. Корпус екрануючого чохла виконують багатошаровим, де верхній зовнішній шар може бути виконаний з будь-яких придатних матеріалів, за ним шар виконаний з картонута двох шарів з металізованої тканини, що блокують радіосигнал, при цьому останній шар металізованої тканини з'єднаний з клейовим оксамитом та накладений на попередні шари. Корпус екрануючого чохла виконаний з клапаном, який має можливість відкриття та закриття корпусу чохла та так, що його внутрішній об'єм вміщує брелок або електронний ключ будь-якої форми для будь-якого транспортного засобу. Технічний результат запропонованої корисної моделі полягає в повному ізолюванні брелка або електронного ключа транспортного засобу, унеможливленні будь-якого перехоплення радіосигналу (RF-сігналу) скануючим електронним обладнанням, блокуванні радіосигналу (RFсігналу) брелка або електронного ключа транспортного засобу, що підвищує захищеність власника транспортного засобу від несанкціонованого заволодіння та угону автомобіля. 1 UA 122601 U 5 10 15 20 25 30 35 40 Технічний результат досягається завдяки виконанню корпусу чохла з матеріалів, що мають властивості, які блокують радіосигнали (RF-сигнали), конструкції з клапаном для відкриття та закриття чохла, який щільно закриває розміщений у внутрішньому просторі чохла брелок або електронний ключ та унеможливлює будь-яке проходження радіосигналів. Додатковий технічний результат полягає в міцності та довговічності чохла, який виготовлений з високоякісних матеріалів, що захищають брелок або електронний ключ від будь-яких механічних пошкоджень та впливу зовнішніх факторів. Суть корисної моделі пояснюють креслення. На фігурі 1, 2, 3, 4. Зовнішній шар (1) чохла може бути виконаний з будь-яких придатних матеріалів, як-то: шкіра, замша, нубук, що відповідають меті за для зовнішнього захисту, декоративного покриття, формоутримуючого покриття чохла. 2 Шар з картону (2), щільності не менше 400 гр./м , накладають на зовнішній шар (1) для надання форми корпусу чохла та додаткової жорсткості корпусу чохла. Один шар металізованої тканини (3) накладають на шар картону (2) та на зовнішній шар (1), зшивають. Після чого на зшиті шари накладають ще один шар металізованої тканини (3) з прошарком з клейового оксамиту (4). Клейовий оксамит (4), як підкладковий матеріал має з однієї сторони ключа основу, якою й приклеюють до шару металізованої тканини (3). У виробі використовують металізовану тканину (3) типу "RF-екрануюча тканина", яка має дуже високу електропровідність та завдяки складу з міді та нікелю, блокує, радіосигнали (RFсигнали) та ультрависокі радіосигнали. Готують деталі чохла клапан чохла із задньою стінкою (5), передню стінку чохла (6), бічні стінки чохла (7) та задню стінку чохла (8). Після з'єднання усіх шарів чохла формують із готових деталей формують чохол та зшивають деталі. На фігурі 1 та 2 схематично зображено вигляд корпусу чохла зверху та з боку у розрізі, де проглядаються шари корпусу чохла, при цьому всі шари кожної деталі чохла однакові. Робота заявленого об'єкта корисної моделі проходить наступним чином: власник транспортного засобу залишаючи свій автомобіль на неохоронюваних парковках закриваючи автомобіль натискає на одну з кнопок брелка або ключа, та розміщує брелок або електронний ключ у внутрішньому просторі чохла, закриває клапан чохла. Два шари металізованої тканини у складі чохла надають чохлу екрануючих властивостей і радіосигнал буде блокований через те, що брелок або ключ, розміщені у внутрішньому просторі чохла. Відкрити чохол та користуватись брелком або ключем транспортного засобу необхідно у безпосередній близькості власника від транспортного засобу для його відкриття та у середині автомобіля для його подальшої експлуатації. Джерела інформації: 1. Чохол для брелка з силікону. https://prom.ua/p555898515-chehol-dlya-brelka;all.html 2. Чохол для брелка з шкіри. http://winauto.ua/product/cover-for-remote-davinci-phi-300-phi-377/ 3. http://www.metcenter.ru/stati/aljuminievaja-folga.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Екрануючий чохол для брелка або електронного ключа транспортного засобу, що містить корпус з клапаном, виконаний з можливістю відкриття-закриття чохла, що містить дві бічних стінки, задньої та передньої стінки, що зшиті між собою у готовий виріб, який відрізняється тим, що корпус чохла з клапаном виконують багатошаровим, де верхній зовнішній шар виконаний з будь-яких придатних матеріалів, як: шкіра, замша, нубук, шару картону та двох шарів металізованої тканини, при цьому один шар зшитий з зовнішнім шаром корпусу та картоном, другий шар металізованої тканини з'єднаний з клейовим оксамитом та накладений на попередні шари. 2 UA 122601 U 3 UA 122601 U Комп'ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
