Трансформатор струму з литою ізоляцією

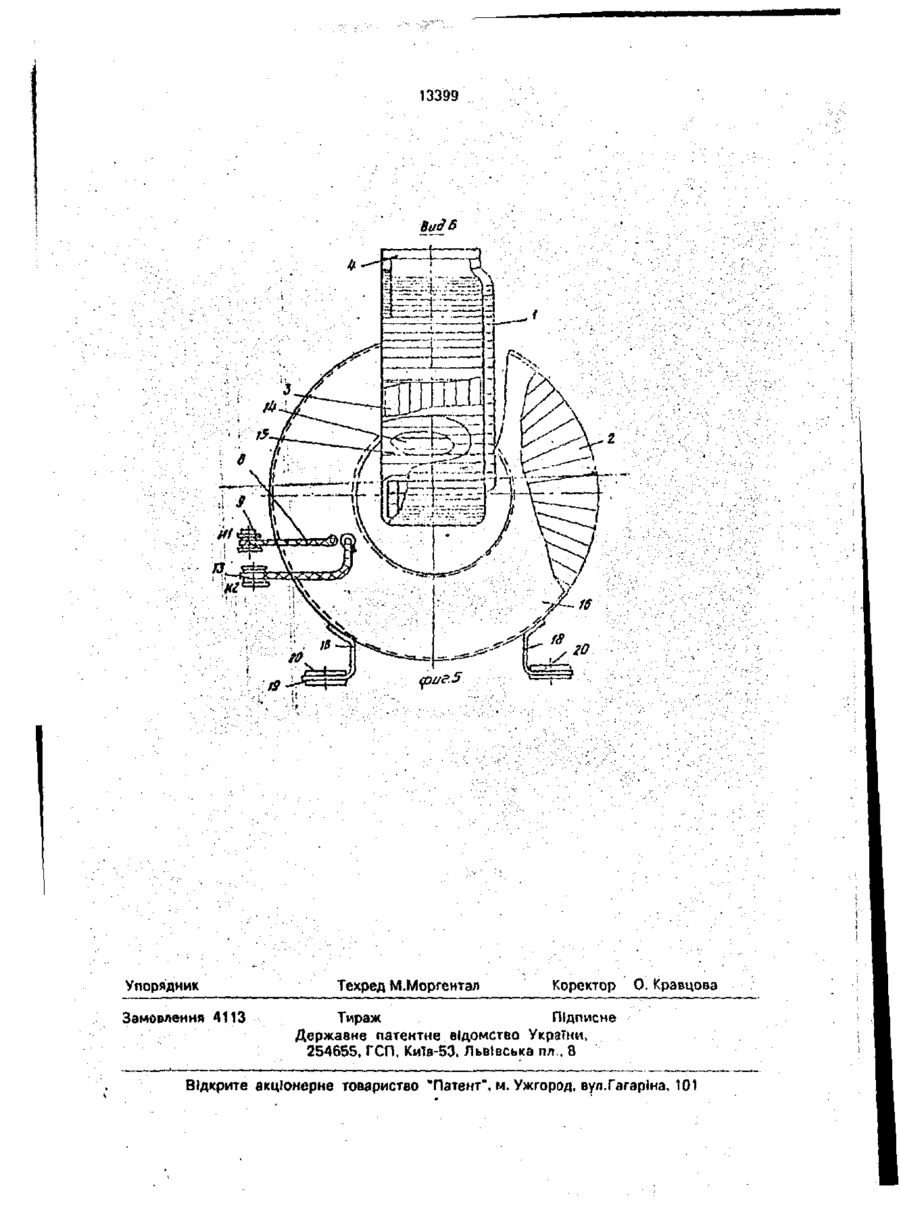

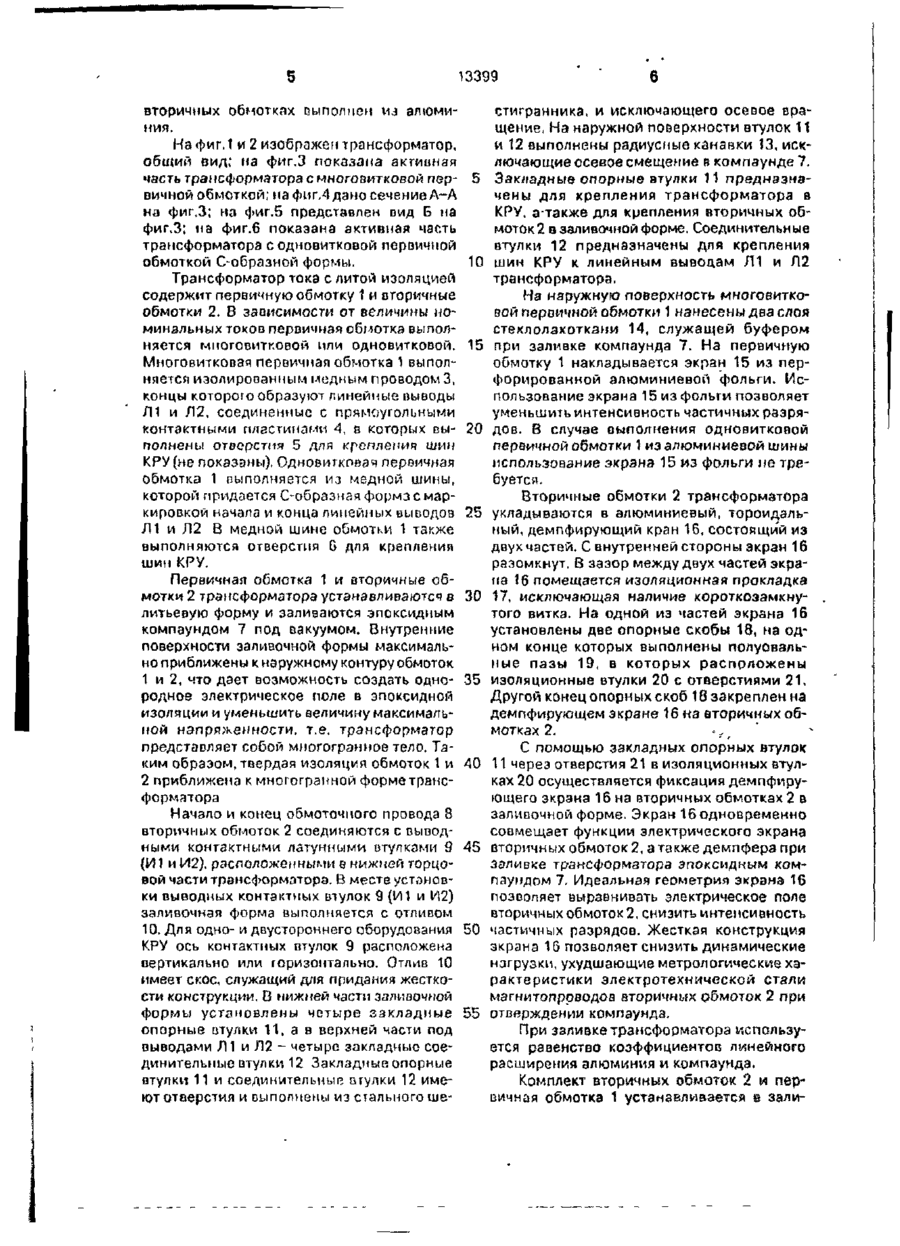

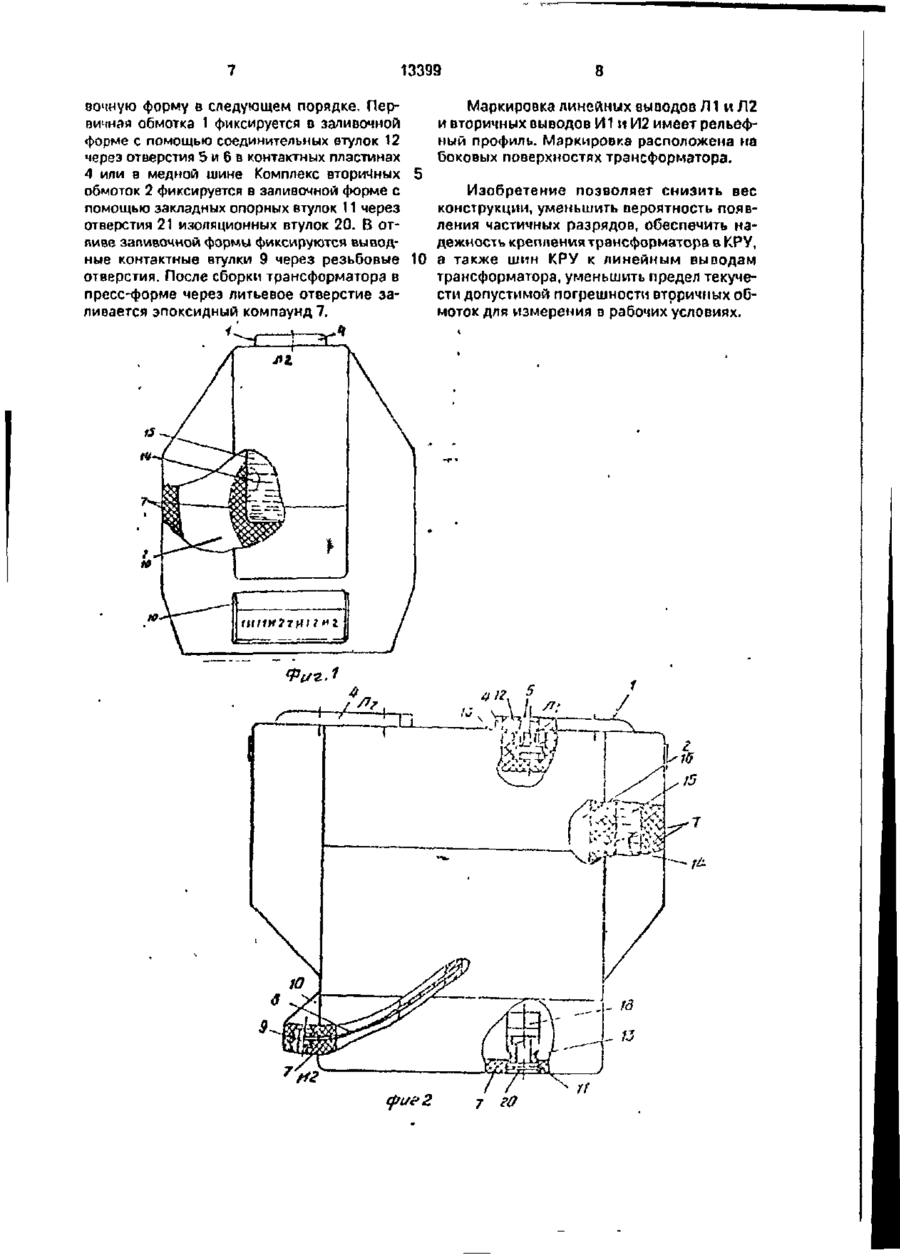

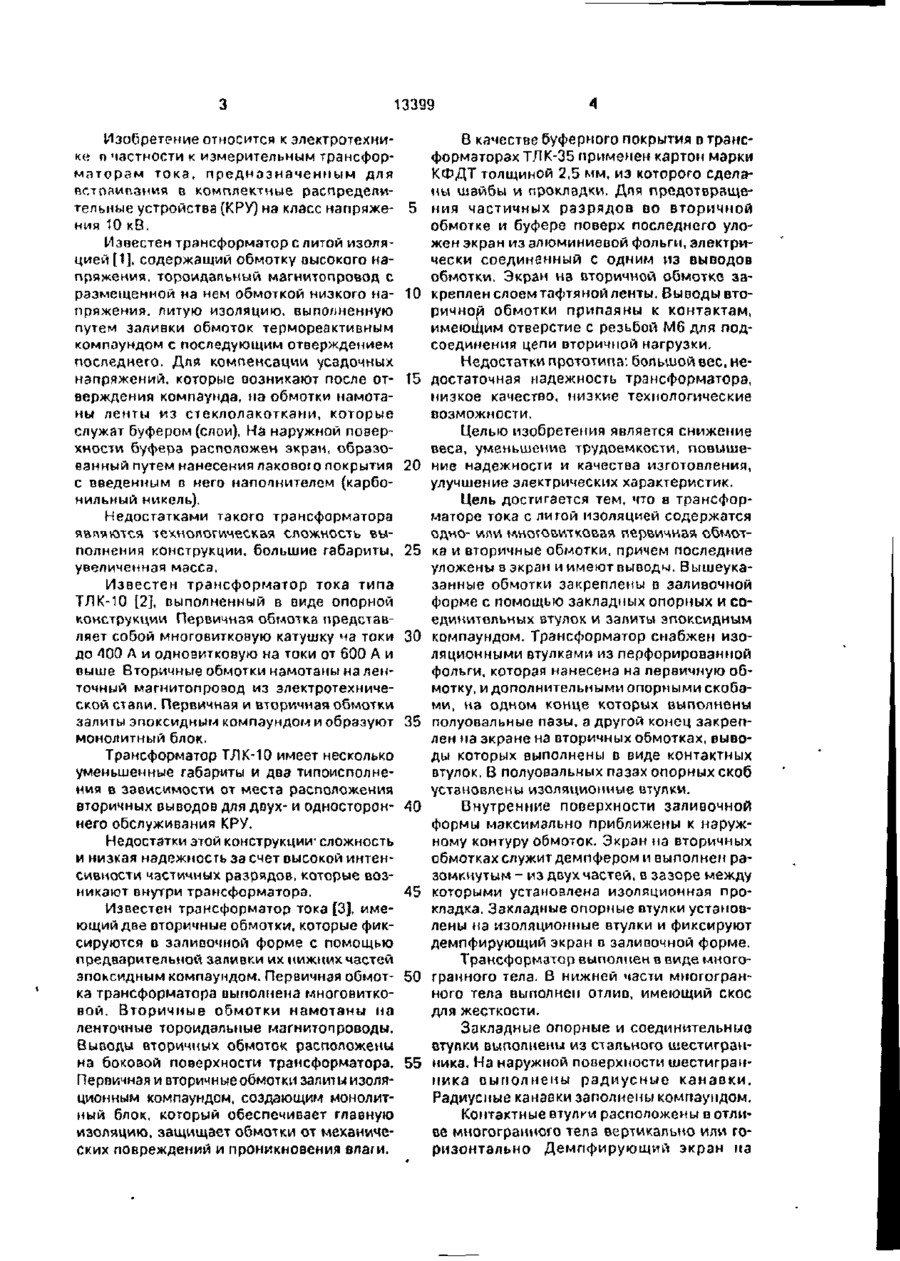

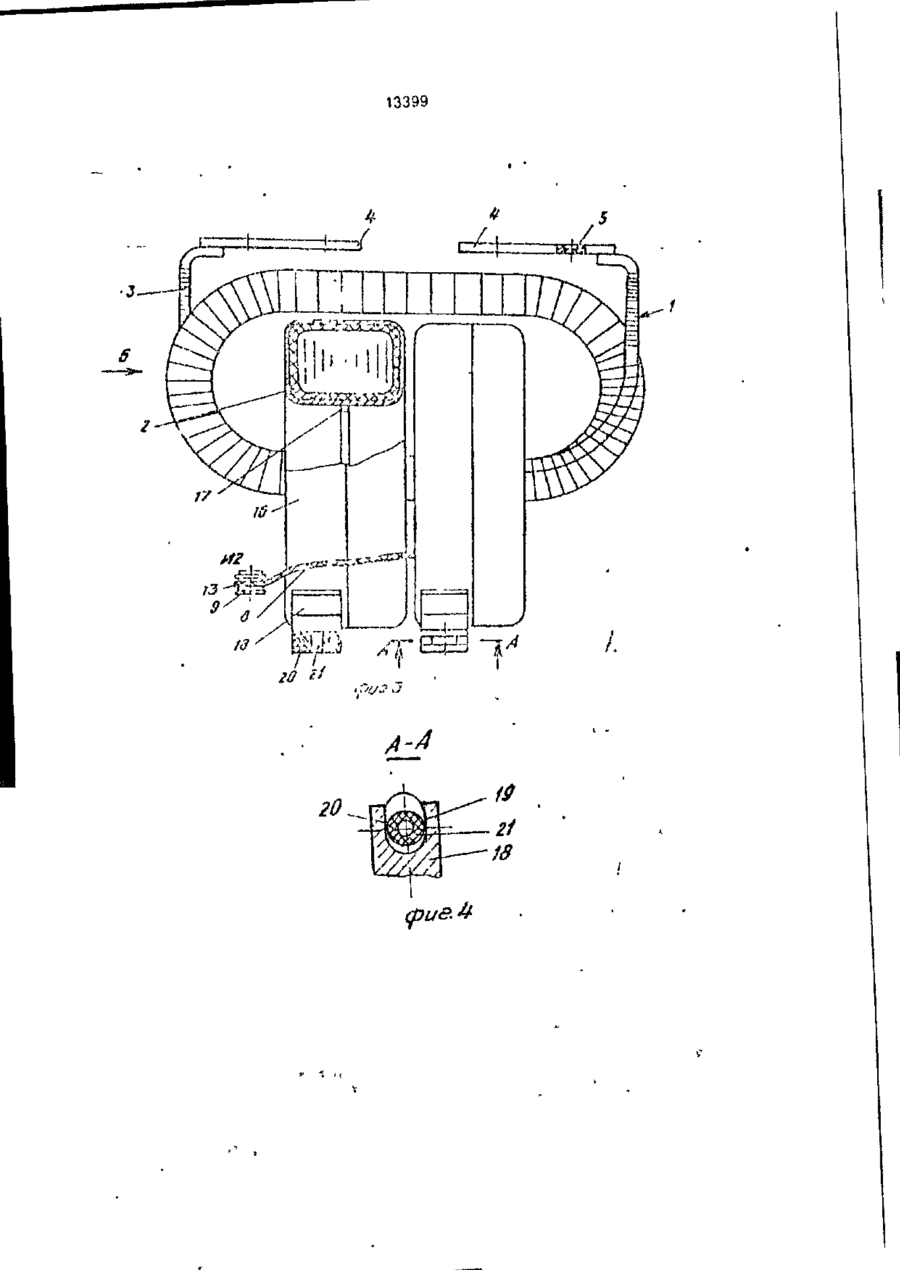

1. Трансформатор тока с литой изоляцией, содержащий одно- или многовитковую первичную обмотку и вторичные обмотки, последние уложены в демпфирующий экран и имеют выводы, при этом вышеуказанные обмотки закреплены с помощью закладных опорных и соединительных втулок и залиты эпоксидным компаундом, о т л и ч а ю щ и й с я тем, что он дополнительно снабжен изоляционными втулками, экраном, который накладывается на первичную обмотку и опорными скобами, на одном конце которых выполнены полуовальные пазы, а другой конец закреплен к демпфирующему экрану на вторичных обмотках, выводы которых выполнены в виде контактных втулок, при этом в полуовальных пазах установлены изоляционные втулки, демпфирующий экран выполнен разомкнутым - из двух частей, в зазоре между которыми установлена изоляционная прокладка, закладные опорные втулки установлены на изоляционные втулки с возможностью фиксирования демпфирующего экрана. 2. Трансформатор по п.1, о т л и ч а ю щ и й с я тем, что он выполнен в виде многогранного тела. 3. Трансформатор по п . 1 , о т л и ч а ю щ и й с я тем, что твердая изоляция обмоток приближена к многогранной форме трансформатора. 4. Трансформатор по п.1, о т л и ч а ю щ и й с я тем, что в нижней части многогранного тела выполнен отлив, имеющий скос для жесткости, 5. Трансформатор по п. 1 , о т л и ч а ю щ и й с я тем, что экран, накладываемый на первичную обмотку, выполнен из перфорированой фольги. 6. Трансформатор по п.1, о т л и ч а ю щ и й с я тем, что закладные опорные и соединительные втулки выполнены в виде стального шестигранника. 7. Трансформатор по п.1, о т л и ч а ю щ и й с я том, что на наружной поверхности шестигранника выполнены радиусные канавки. 8. Трансформатор по п.1, о т л и ч а ю щ и й с я тем, что радиусные канавки заполнены компаундом. С > со со чэ 13399 Изобретение относится к электротехнике п маетности к измерительным трансформаторам тока, предназначенным для ВСЛПВИР.ЗНИЯ в комплектные распределительные устройства (КРУ) на класс напряже- 5 ния 10 кВ. Известен трансформатор с литой изоляцией [1], содержащий обмотку высокого напряжения, тороидальный мзгнитопровод с размещенной на нем обмоткой низкого на- 10 пряжения, литую изоляцию, выполненную путем заливки обмоток термореактивним компаундом с последующим отверждением последнего. Для компенсации усадочных напряжений, которые возникают после от- 15 верждения компаунда, на обмотки намотаны ленты из стеклолакоткани, которые служат буфером (слои). На наружной поверхности буфера расположен экран, образованный путем нанесения лакового покрытия 20 с введенным о него наполнителем {карбонильный никель). Недостатками такого трансформатора являются технологическая сложность выполнения конструкции, большие габариты, 25 увеличенная масса. Известен трансформатор тока типа ТЛК-10 [2], выполненный в виде опорной конструкции Первичнзя обмотка представляет собой многовитковую катушку ча токи 30 до 400 Л и одновитковую на токи от 600 А и выше Вторичные обмотки намотаны на ленточный мзгнитопровод из электротехнической стали. Первичная и вторичная обмотки залиты эпоксидным компаундом и образуют 35 монолитный блок. Трансформатор ТЛК-10 имеет несколько уменьшенные габариты и два типоисполнения в зависимости от места расположения вторичных выводов для двух- и односторон- АО него обслуживания КРУ. Недостатки этой конструкции- сложность и низкая надежность за счет высокой интенсивности частичных разрядов, которые воз45 никают внутри трансформатора. Известен трансформатор тока [3], имеющий две вторичные обмотки, которые фиксируются в заливочной форме с помощью предварительной заливки их нижних частей эпоксидным компаундом. Первичная обмот- 50 ка трансформатора выполнена многовитковой. Вторичные обмотки намотаны иа ленточные тороидальные магнитопроводы. Выводы вторичных обмоток расположены на боковой поверхности трансформатора. 55 Первичная и вторичные обмотки залиты изоляционным компаундом, создающим монолитный блок, который обеспечивает главную изоляцию, защищает обмотки от механических повреждений и проникновения влаги. В качестве буферного покрытия в трансформаторах ТЛК-35 применен картон марки КФДТ толщиной 2,5 мм, из которого сделаны шайбы и прокладки. Для предотвращения частичных разрядов во вторичной обмотке и буфере поверх последнего уложен экран из алюминиевой фольги, электрически соединенный с одним из выводов обмотки. Экран на вторичной обмотке закрепленслоемтафтяиой ленты. Выводы вторичной обмотки припаяны к контактам, имеющим отверстие с резьбой Мб для подсоединения цепи вторичной нагрузки. Недостатки прототипа: большой вес, недостаточная надежность трансформатора, низкое качество, низкие технологические возможности. Целью изобретения является снижение веса, уменьшение трудоемкости, повишение надежности и качества изготовления, улучшение электрических характеристик. Цель достигается тем, что в трансформаторе тока с лигой изоляцией содержатся одно- или многовитковая первичная обмотка и вторичные обмотки, причем последние уложены в экран и имеют выводы. Вышеуказанные обмотки закреплены в заливочной форме с помощью закладных опорных и соединительных втулок и залиты эпоксидным компаундом. Трансформатор снабжен изоляционными втулками из перфорированной фольги, которая нанесена на первичную обмотку, и дополнительными опорными скобами, иа одном конце которых выполнены полуовальные пазы, а другой конец закреплен на экране на вторичных обмотках, выводы которых выполнены в виде контактных втулок. В полуовальных пазах опорных скоб установлены изоляционные втулки. Внутренние поверхности заливочной формы максимально приближены к наружному контуру обмоток. Экран на вторичных обмотках служит демпфером и выполнен разомкнутым - из двух частей, в зазоре между которыми установлена изоляционная прокладка. Закладные опорные втулки установлены на изоляционные втулки и фиксируют демпфирующий экран в заливочной форме. Трансформатор выполнен в виде многогранного тела. В нижней части многогранного тела выполнен отлив, имеющий скос для жесткости. Закладные опорные и соединительные втулки выполнены из стального шестигранпика. На наружной поверхности шестигранника выполнены радиусные канавки. Радиусные канавки заполнены компаундом. Контактные втулки расположены в отливе многогранного тела вертикально или горизонтально Демпфирующий экран ча 13399 вторичных обмотках выполнен via алюминия. На фиг. 1 и 2 изображен трансформатор, общий вид,* на фиг.З показана активная часть трансформатора с многовитковой пер-5 вичной обмоткой; ма фиг,4 дано сечение А-А на фиг.З; но фиг.5 представлен вид Б па фиг.З; на фиг.6 показана активная часть трансформатора содновитковой первичной обмоткой Ообразиой формы. 10 Трансформатор тока слитой изоляцией содержит первичную обмотку 1 и вторичные обмотки 2. В зависимости от величины номинальных токов первичная обмотка выполняется многовитковой или одновитковой. 15 Многовитковая первичная обмотка 1 выполняется изолированным медным проводом 3, концы которого образуют линейные выводы Л1 и Л2, соединенные с прямоугольными контактными пластинами 4, в которых вы- 20 полнены отверстия 5 для крепления шин КРУ (не показаны). ОДНОВИГКРЙЭЧ первичная обмотка 1 выполняется из медной шины, которой придается С-образнаяформз с маркировкой начала и конца линейных выводов 25 Л1 и Л2 В медной шине обмотки 1 также выполняются отверстия G для крепления шин КРУ. Первичная обмотка 1 и вторичные обмотки 2 трансформатора устанавливаются в 30 литьевую форму и заливаются эпоксидным компаундом 7 под вакуумом. Внутренние поверхности заливочной формы максимально приближены к наружному контуру обмоток 1 и 2, что дает возможность создать одно- 35 родное электрическое поле в эпоксидной изоляции и уменьшить величину максимальной напряженности, т.е. трансформатор представляет собой многогранное тело. Таким образом, твердая изоляция обмоток 1 и 40 2 приближена к многогранной форметрансформатора Начало и конец обмоточного провода 8 вторичных обмоток 2 соединяются с выводными контактными латунными втулками 9 45 (И1 иИ2), расположенными е нижней торцовой части трансформатора. В месте установки выводных контактных втулок 9 {И1 и И2) заливочная форма выполняется с отливом 10. Для одно- и двустороннего оборудования 50 КРУ ось контактных втулок 9 расположена вертикально или горизонталью. Отлив 10 имеет скос, служащий для придания жесткости конструкции. В нижней части заливочной формы установлены четыре закладные 55 опорные втулки 11, а в верхней части под выводами Л1 и Л2 - четыре закладные соединительные втулки 12 Закладные опорные втулки 11 и соединительные втулки 12 имеют отверстия и выполнены из стального ше стигранника, и исключающего осевое вращение, На наружной поверхности втулок 11 и 12 выполнены радиусные канавки 13, исключающие осевое смещение в компаунде 7. Закладные опорные втулки 11 предназначены для крепления трансформатора в КРУ, атакже для крепления вторичных обмоток 2 в заливочной форме. Соединительные втулки 12 предназначены для крепления шин КРУ к линейным выводам Л1 и Л2 трансформатора. На наружную поверхность многовитковой пероичной обмотки 1 нанесены два слоя стеклолакоткани 14, служащей буфером при заливке компаунда 7. На первичную обмотку 1 накладывается экран 15 из перфорированной алюминиевой фольги. Использование экрана 15 из фольги позволяет уменьшить интенсивность частичных рэзрядов. В случае выполнения одновиткопой первичной обмотки 1 из алюминиевой шины мспользоаэние экрана 15 из фольги не требуется. Вторичные обмотки 2 трансформатора укладываются в алюминиевый, тороидальный, демпфирующий кран 16, состоящий из двух частей. С внутренней стороны экран 16 разомкнут. В зазор между двух частей экрана 16 помещается изоляционная прокладка 17, исключающая наличие короткоэамкнутого витка. На одной из частей экрана 16 установлены две опорные скобы 18, на одном конце которых выполнены полуовальные пазы 19, в которых расположены изоляционные втулки 20 с отверстиями 21, Другой конец опорных скоб 18 закреплен на демпфирующем экране 16 на вторичных обмотках 2. -,г ' С помощью закладных опорных втулок 11 через отверстия 21 в изоляционных втулках 20 осуществляется фиксация демпфирующего экрана 16 на вторичных обмотках 2 в заливочной форме. Экран 16 одновременно совмещает функции электрического экрана вторичных обмоток2, атакже демпфера при заливке трансформатора эпоксидным компаундом 7. Идеальная геометрия экрана 16 позволяет выравнивать электрическое поле вторичных обмоток 2, снизить интенсивность частичных разрядов. Жесткая конструкция экрана 16 позволяет снизить динамические нагрузки, ухудшающие метрологические характеристики электротехнической стали магнитопроводов вторичных обмоток 2 при отверждении компаунда. При заливке трансформатора используется равенство коэффициентов линейного расширения алюминия и компаунда. Комплект вторичных обмоток 2 и первичная обмотка 1 устанавливается ш зали 13399 8 еочную форму в следующем порядке. ПерМаркировка линейных выводов Л1 и Л2 вичная обмотка 1 фиксируется в заливочной и вторичных оыводов И1 и И2 имеет рельефный профиль. Маркировка расположена на форме с помощью соединительных втулок 12 боковых поверхностях трансформатора. через отверстия 5 и 6 в контактных пластинах 4 или в медной шине Комплекс вторичных Изобретение позволяет снизить вес обмоток 2 фиксируется в заливочной форме с конструкции, уменьшить вероятность появпомощью закладных опорных втулок 11 через ления частичных разрядов, обеспечить наотверстия 21 изоляционных втулок 20. В отдежность крепления трансформатора в КРУ, пиве запивочной формы фиксируются выводные контактные втулки 9 через резьбовые 10 а также шин КРУ к линейным выводам трансформатора, уменьшить предел текучеотверстия. После сборки трансформатора в сти допустимой погрешности вторичных обпресс-форме через литьевое отверстие замоток для измерения в рабочих условиях. ливается эпоксидный компаунд 7. го Фиг.1 І» /t.'!1^ У/ 7 го 13399 20 (pus. 13399 Упорядник Замовлення 4113 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655. ГСП, Київ-53. Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
