Пристрій для вертикального набирання продувних фурм

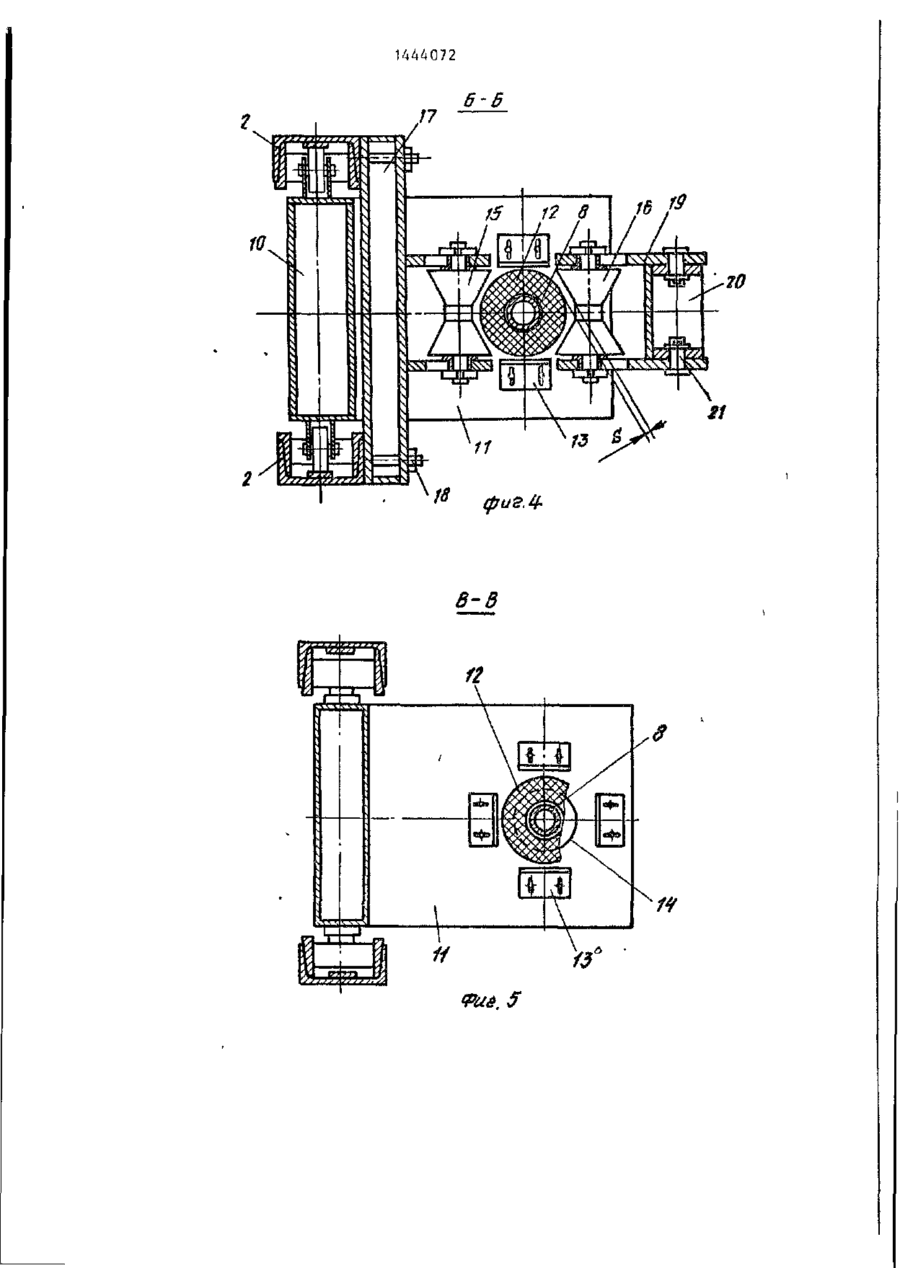

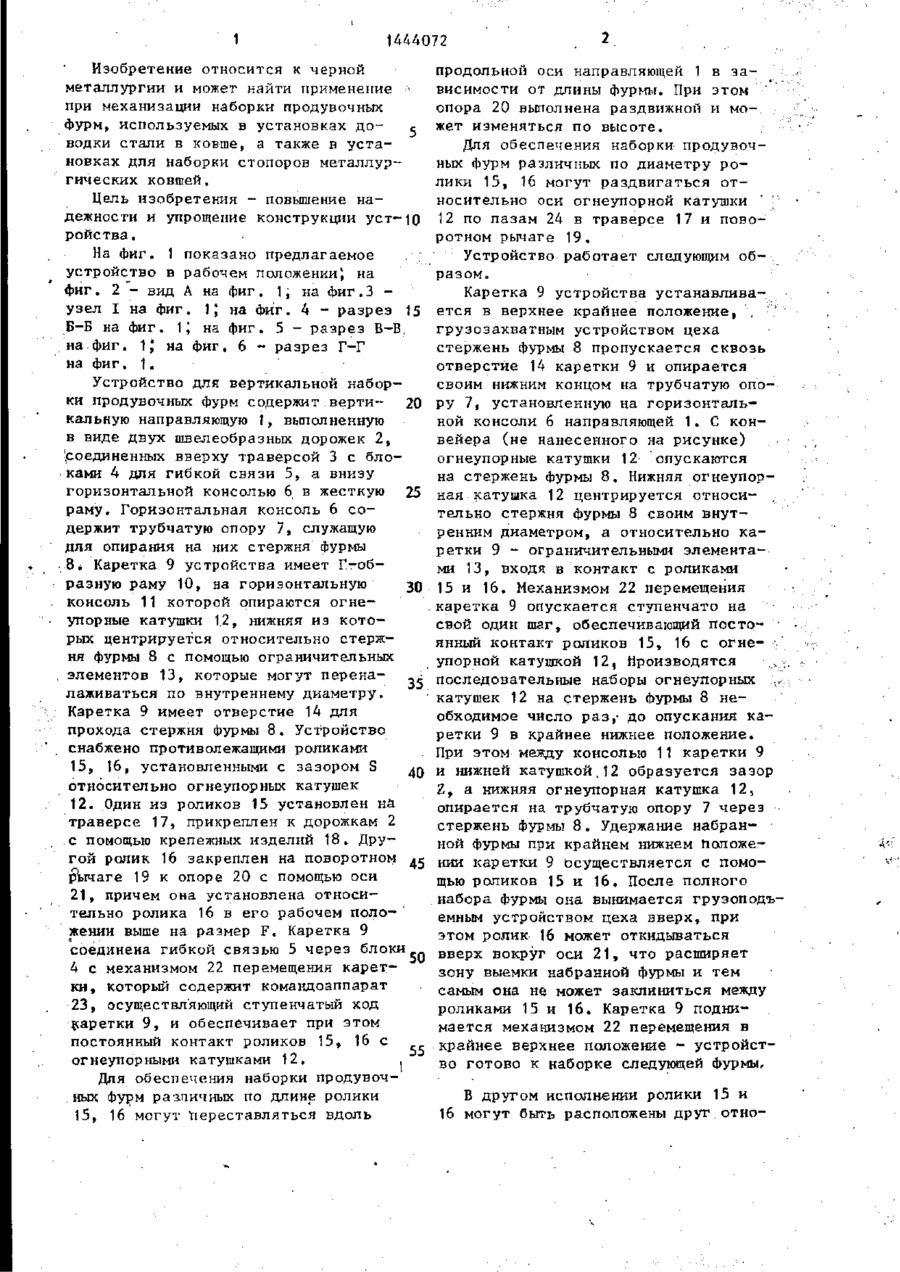

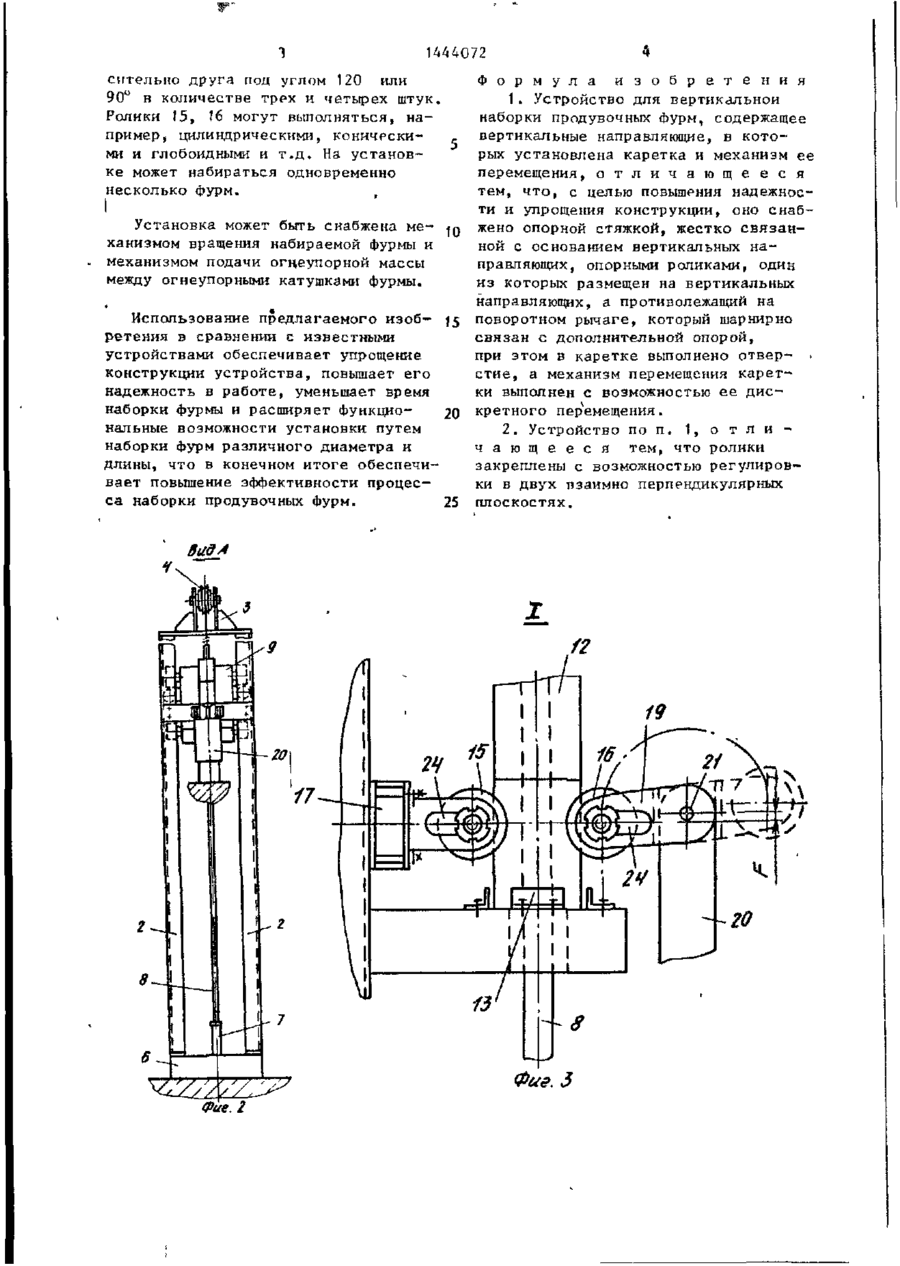

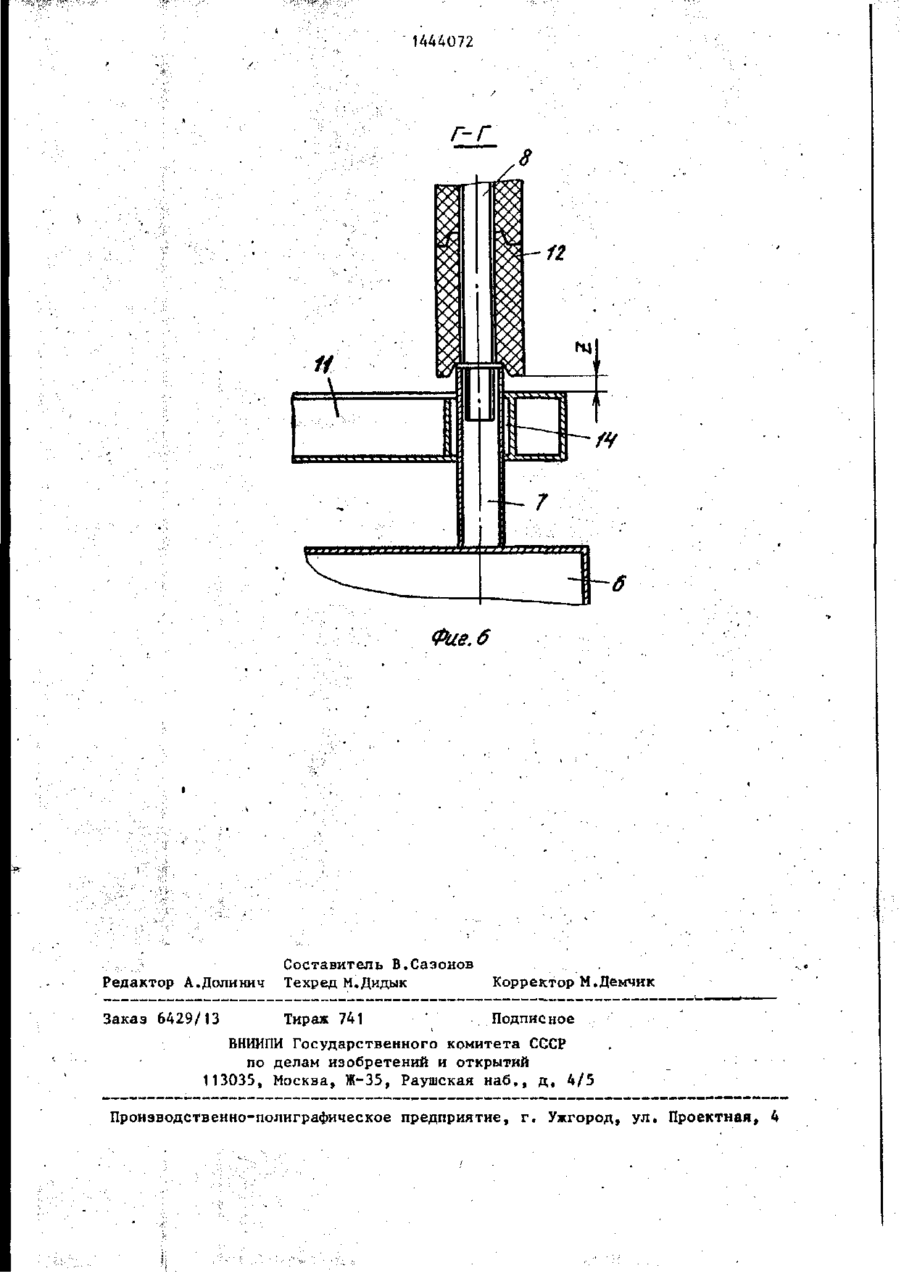

Изобретение относится к области черной металлургии и может найти применение при механизации наборки продувочных фурм, используемых в установках доводки стали в ковше, а также в установках для наборки стопоров различных ковшей. Цель изобретения - повышение надежности и уп о 9 jfiimiu -с* о Фие f 1 1444072 Изобретение относится к черной металлургии и может найти применение ' > при механизации наборки продувочных фурм, используемых в установках дос водки стали в ковше, а также в установках для наборки стопоров металлургических ковшей. Цель изобретения - повышение надежности и упрощение конструкции уст-10 ройства. На фиг. 1 показано предлагаемое устройство в рабочем положении} на фиг. 2 - вид А на фиг. 1, на фиг.З узел I на фиг. 1; на фиг. 4 - разрез 15 Б-Б на фиг. 1; на фиг. 5 - разрез В—В, на фиг. 1J на фиг. 6 - разрез Г-Г на фиг. 1. Устройство для вертикальной наборки продувочных фурм содержит верти- 20 кальную направляющую 1, выполненную в виде двух швелеобразных дорожек 2, 'соединенных вверху траверсой 3 с блоками 4 для гибкой связи 5, а внизу горизонтальной консолью 6 в жесткую 25 раму. Горизонтальная консоль 6 содержит трубчатую опору 7, служащую для опирання на них стержня фурмы 8* Каретка 9 устройства имеет Г-образную раму 10, на горизонтальную ЗО консоль 11 которой опираются огнеупорные катушки 1 2 нижняя из кото., рых центрируется относительно стержня фурмы 8 с помощью ограничительных элементов 13, которые могут перена35 лаживаться по внутреннему диаметру. Каретка 9 имеет отверстие 14 для прохода стержня фурмы 8. Устройство снабжено противолежащими роликами 15, 16, установленными с зазором S ,« относительно огнеупорных катушек 12. Один из роликов 15 установлен на траверсе 17, прикреплен к дорожкам 2 с помощью крепежных изделий 18. ДрУ~ продольной оси направляющей 1 в зависимости от длины фурмы. При этом ' : опора 20 выполнена раздвижной и может изменяться по высоте. Для обеспечения наборки продувочных фурм различных по диаметру ролики 15, 16 могут раздвигаться относительно оси огнеупорной катушки 12 по пазам 24 в траверсе 17 и поворотном рычаге 19. Устройство работает следующим образом. Каретка 9 устройства устанавливается в верхнее крайнее положение, . ' грузозахватным устройством цеха стержень фурмы 8 пропускается сквозь отверстие 14 каретки 9 и опирается своим нижним концом на трубчатую опору 7, установленную на горизонтальной консоли 6 направляющей 1. С конвейера (не нанесенного на рисунке) огнеупорные катушки 12 опускаются на стержень фурмы 8. Нижняя огнеупорная катушка 12 центрируется относительно стержня фурмы 8 своим внутренним диаметром, а относительно каретки 9 - ограничительными элементами 13, входя в контакт с роликами 15 и 16. Механизмом 22 перемещения каретка 9 опускается ступенчато на свой один шаг, обеспечивающий постоянный контакт роликов 15, 16 с огне- • упорной катушкой 12, Производятся последовательные наборы огнеупорных . , катушек 12 на стержень фурмы 8 необходимое число раз,- до опускания каретки 9 в крайнее нижнее положение. При этом между консолью 11 каретки 9 и нижней катушкой.12 образуется зазор Z, а нижняя огнеупорная катушка 12, опирается на трубчатую опору 7 через стержень фурмы 8. Удержание набранной фурмы при крайнем нижнем ПоложеГОЙ рОЛИК 16 з а к р е п л е н На ПОВОРОТНОМ дд нии каретки 9 осуществляется с поморычаге 19 к опоре 20 с помощью оси щью роликов 15 и 16. После полного 21, причем она установлена относинабора фурмы она вынимается грузоподътельно ролика 16 в его рабочем полоемным устройством цеха вверх, при жении выше на размер F. Каретка 9 этом ролик 16 может откидываться соединена гибкой связью 5 через блоки 50 вверх вокруг оси 21, что расширяет 4 с механизмом 22 перемещения каретзону выемки набранной фурмы и тем ки , который содержит командоаппарат самым она не может заклиниться между 23, осуществляющий ступенчатый ход роликами 15 и 16. Каретка 9 подникаретки 9, и обеспечивает при этом мается механизмом 22 перемещения в постоянный контакт роликов 15» 16 с крайнее верхнее положение - устройстогнеупорными катушками 12. . 55 во готово к наборке следующей фурмы, Для обеспечения наборки продувочных фурм различных по длине ролики Б другом исполнении ролики 15 и 15, 16 могут переставляться вдоль 16 могут быть расположены друг отно 1444072 Ф о р м у л а и з о б р е т е н и я 1. Устройство для вертикальной наборки продувочных фурм, содержащее вертикальные направляющие, в к о т о рых установлена каретка и механизм ее перемещения, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения надежности и упрощения конструкции, оно снабУстановка может быть снабжена ме- 10 жено опорной стяжкой, жестко с в я з а н ханизмом вращения набираемой фурмы и ной с основанием вертикальных намеханизмом подачи огнеупорной массы правляющих, опорными роликами, один между огнеупорными катушками фурмы. из которых размещен на вертикальных направляющих, а противолежащий на Использование предлагаемого и з о б - J5 поворотном рычаге, который шарнирно ретения в сравнении с известными с в я з а н с дополнительной опорой, устройствами обеспечивает упрощение при этом в каретке выполнено о т в е р - . конструкции устройства, повышает его стие, а механизм перемещения к а р е т надежность в работе, уменьшает время ки выполнен с возможностью ее д и с наборки фурмы и расширяет функцио20 кретного перемещения. нальные возможности установки путем 2. Устройство по п, 1, о т л и наборки фурм различного диаметра и ч а ю щ е е с я тем, что ролики длины, что в конечном итоге обеспечизакреплены с возможностью регулироввает повышение эффективности процески в двух взаимно перпендикулярных са наборки продувочных фурм. 25 плоскостях. снтелыю друга под углом 120 или 90° в количестве трех и четырех штук, Ролики J5, 16 могут выполняться, например, цилиндрическими, коническими и глобоидными и т . д . На установке может набираться одновременно несколько фурм. , виз* Ї2 Фие. З Фае. 2 1444072 // д-8 Г-Г Фае. б Редактор А.Долинич Составитель В.Сазонов Техред М.Дидык Заказ 6429/13 Тираж 741 Корректор М.Демчик Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
