Пристрій для вертикального безперервного лиття трубних заготівок з чавуну кулеподібним графітом

Номер патенту: 5952

Опубліковано: 29.12.1994

Автори: Ів Гурмель, Мішель П'єррель

Завантажити PDF файл.

Формула / Реферат

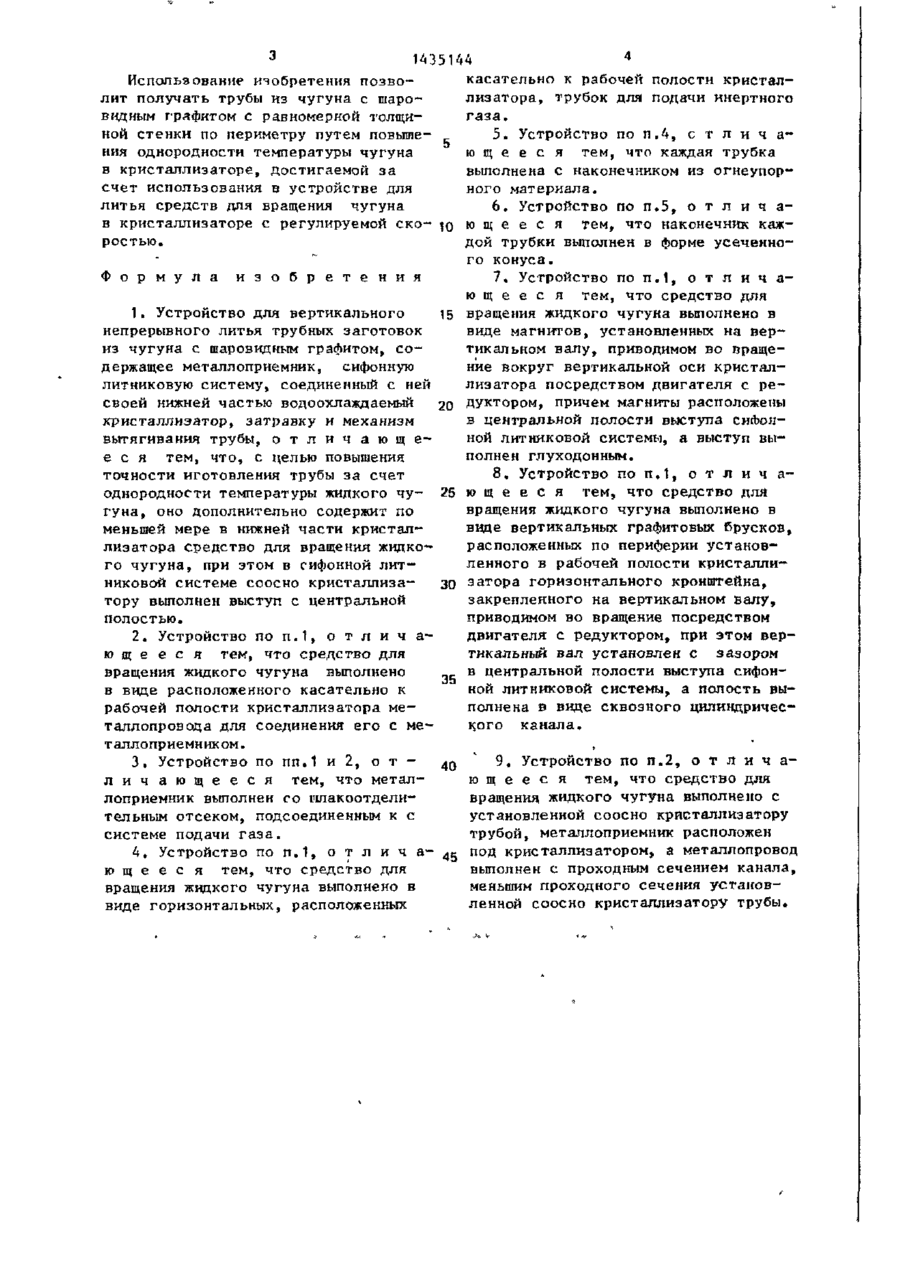

1. Устройство для вертикального непрерыв­ного литья трубных заготовок из чугуна с шаровид­ным графитом, содержащее металлоприемник, сифонную литниковую систему, соединенный с ней своей нижней частью водоохлаждаемый кри­сталлизатор, затравку и механизм вытягивания трубы, отличающееся тем, что, с целью повыше­ния точности изготовления трубы за счет однород­ности температуры жидкого чугуна, оно дополнительно содержит по меньшей мере в ниж­ней части кристаллизатора средство для вращения жидкого чугуна, при этом в сифонной литниковой системе соосно кристаллизатору выполнен выступ с центральной полостью.

2. Устройство по п. 1, отличающееся тем, что сред­ство для вращения жидкого чугуна выполнено в виде расположенного касательно к рабочей поло­сти кристаллизатора металлопровода для соедине­ния его с металлоприемником.

3. Устройство по пп. 1 и 2, отличающееся тем, что металлоприемник выполнен со шлакоотделитель-ным отсеком, подсоединенным к системе подачи газа.

4. Устройство по п. 1, отличающееся тем, что сред­ство для вращения жидкого чугуна выполнено в виде горизонтальных, расположенных касательно к рабочей полости кристаллизатора, трубок для подачи инертного газа.

5. Устройство по п. 4, отличающееся тем, что каж­дая трубка выполнена с наконечником из огне­упорного материала.

6. Устройство по п. 5, отличающееся тем, что на­конечник каждой трубки выполнен в форме усе­ченного конуса.

7. Устройство по п. 1, отличающееся тем, что средство для вращения жидкого чугуна выполне­но в виде магнитов, установленных на верти­кальном валу, приводимом во вращение вокруг вертикальной оси кристаллизатора посредством двигателя с редуктором, причем магниты рас­положены в центральной полости выступа си­фонной литниковой системы, а выступ выполнен глуходонным.

8. Устройство по п. 1, отличающееся тем, что сред­ство для вращения жидкого чугуна выполнено в виде вертикальных графитовых брусков, располо­женных по периферии установленного в рабочей полости кристаллизатора горизонтального кронш­тейна, закрепленного на вертикальном валу, при­водимом во вращение посредством двигателя с редуктором, при этом вертикальный вал установ­лен с зазором в центральной полости выступа си­фонной литниковой системы, а полость выполнена в виде сквозного цилиндрического канала.

9. Устройство по п. 2, отличающееся тем, что сред­ство для вращения жидкого чугуна выполнено с установленной соосно кристаллизатору трубой, металлоприемник расположен под кристаллизато­ром, а металлопровод выполнен с проходным сече­нием канала, меньшим проходного сечения установленной соосно кристаллизатору трубы.

Текст

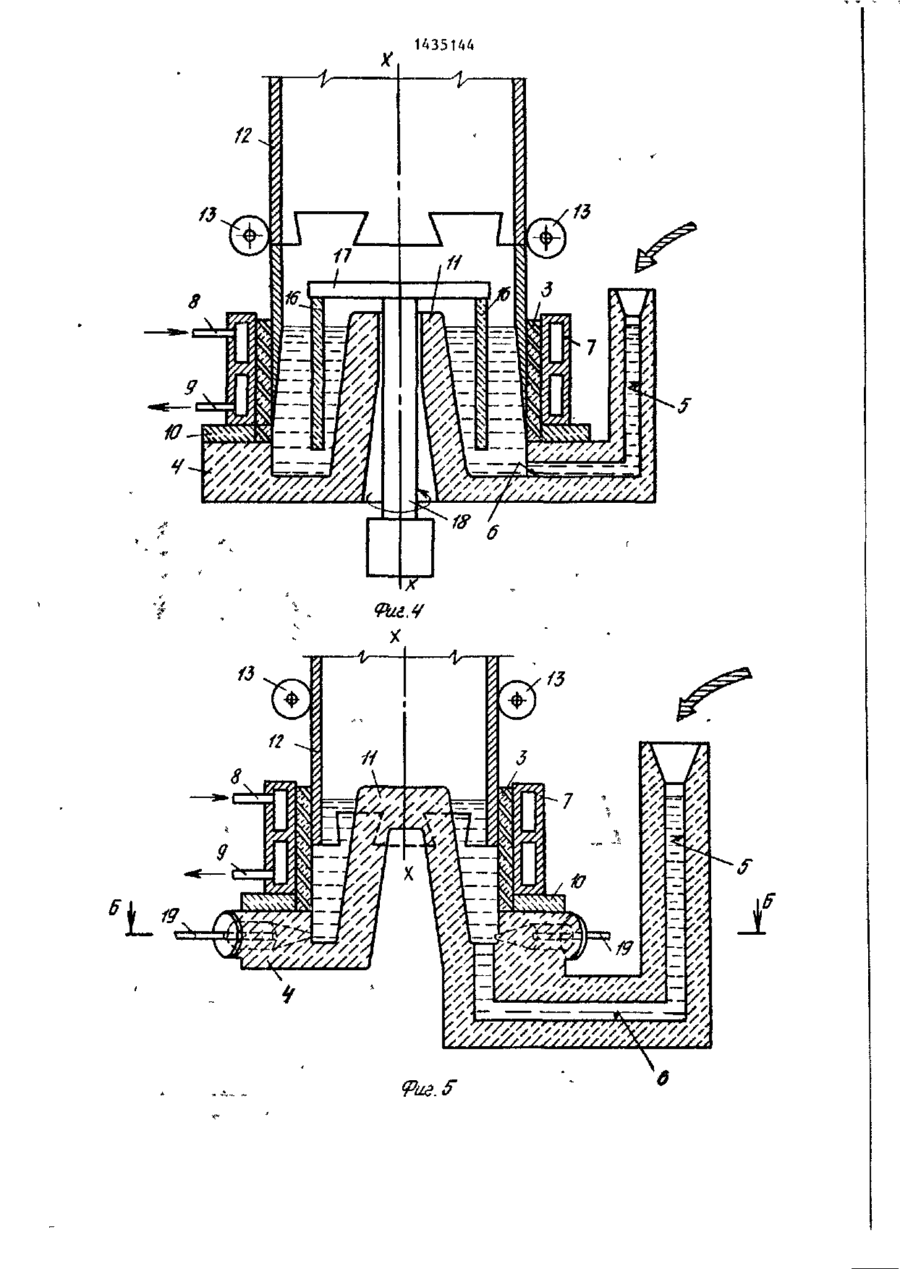

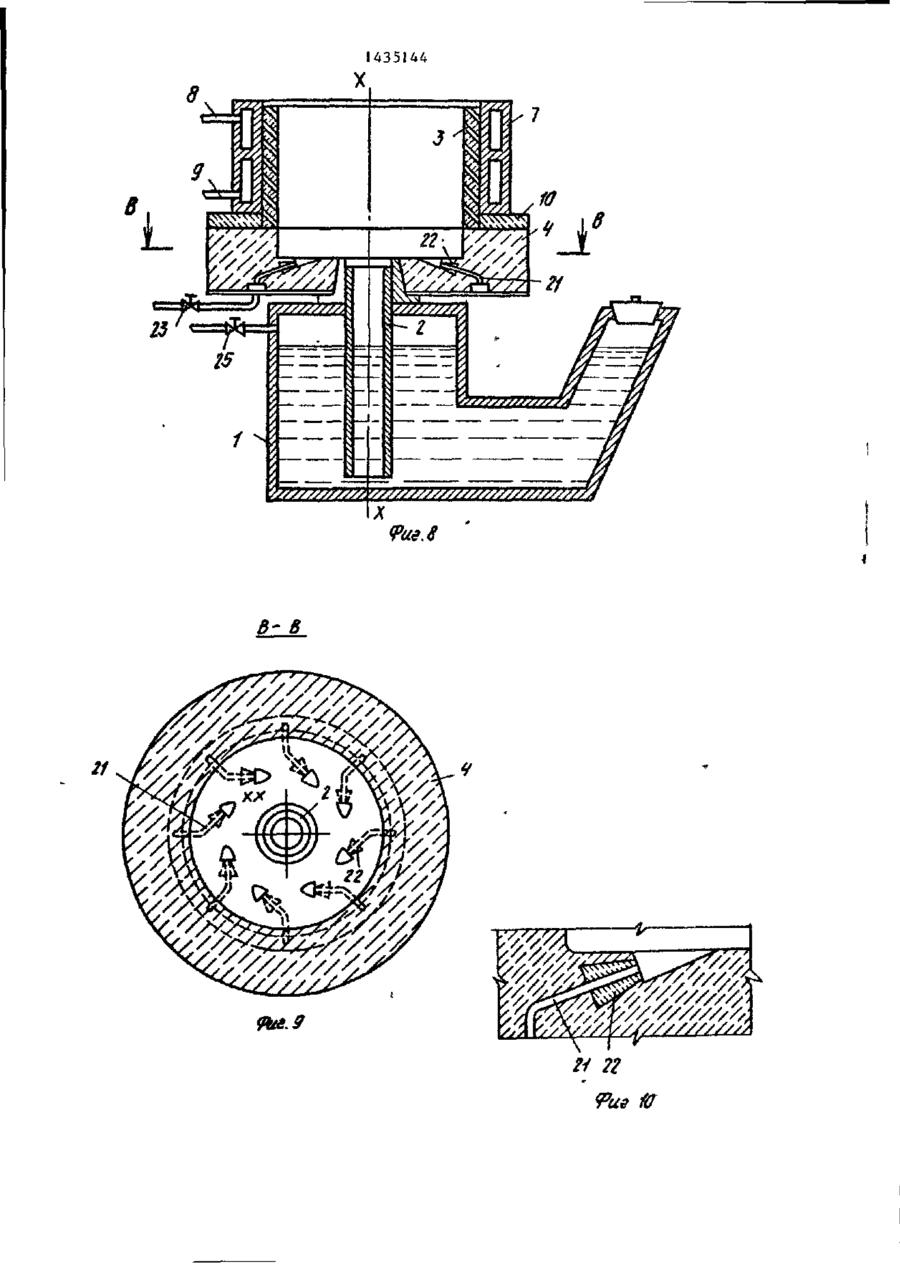

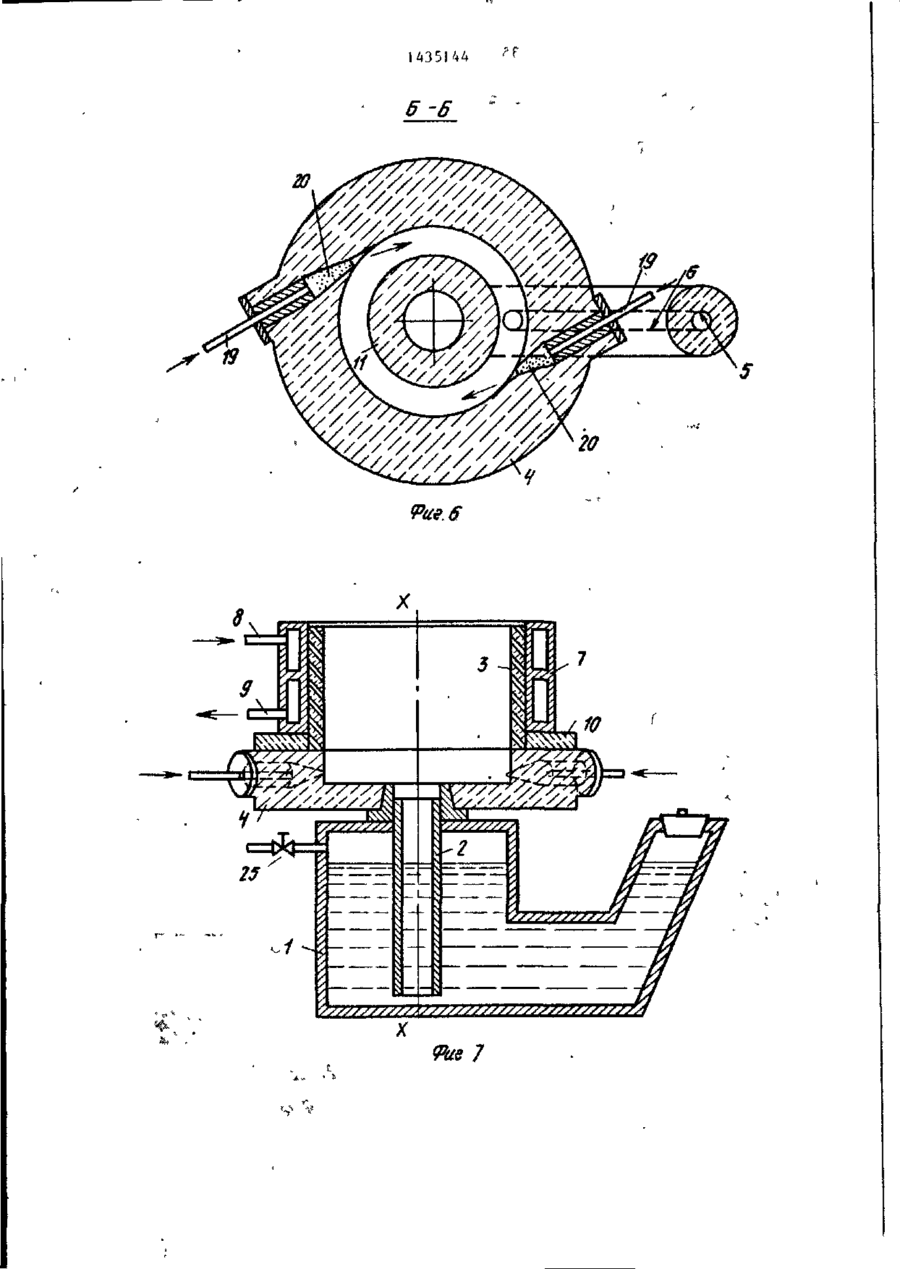

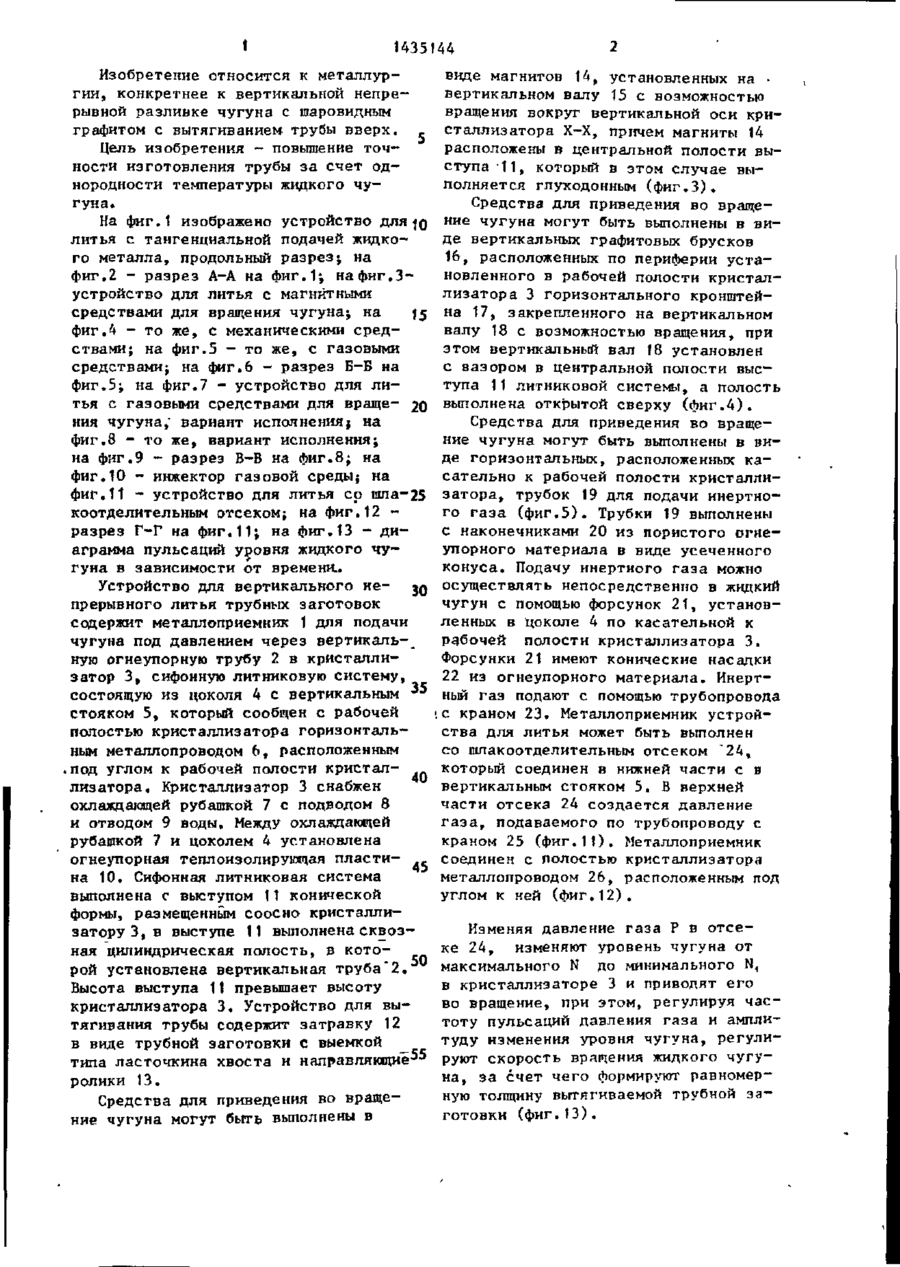

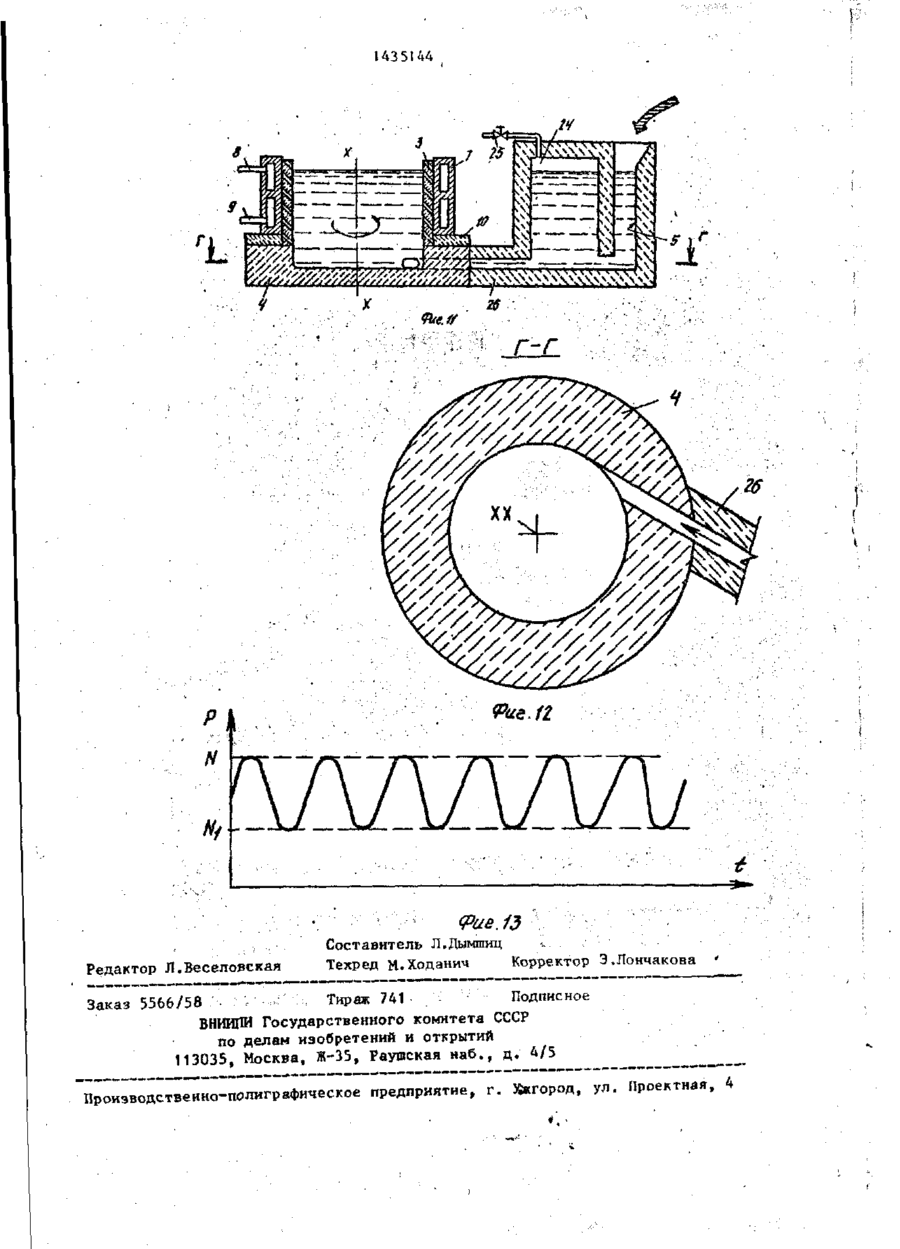

Изобретение относится к металлургии, конкретнее к вертикальной непрерывной разливке чугуна с шаровидным графитом с вытягиванием трубы вверх. Цель изобретения - повышение точности изготовления трубы за счет однородности температуры жидкого чугуна. Устройство содержит гидравлические, механические, магнитные и газовые средства для приведения во вращения чугуна в кристаллизаторе 3, что позволяет выровнять температуру чугуна в его рабочей полости и формировать трубу с равномерной толщиной стенки. 8 з.п. ф-лы, 13 ил. СО С СО СП t 1435144 Изобретение относится к металлургии, конкретнее к вертикальной непрерывной разливке чугуна с шаровидным графитом с вытягиванием трубы вверх. ,. Цель изобретения - повышение точности изготовления трубы за счет однородности температуры жидкого чугуна. На фиг.1 изображено устройство дляJQ литья с тангенциальной подачей жидкого металла, продольный разрез; на фиг.2 - разрез А-А на фиг.1^ на фиг.3устройство для литья с магнитными средствами для вращения чугуна; на f5 фиг.4 - то же, с механическими средствами; на фиг.5 - то же, с газовыми средствами; на фиг.6 - разрез Б-Б на фиг.5; на фиг.7 - устройство для литья с газовыми средствами для враще- 20 ния чугуна,' вариант исполнения) на фиг.8 - то же, вариант исполнения; на фиг.9 - разрез В-В на фиг.8; на фиг.10 - инжектор газовой среды; на фиг.11 - устройство для литья со шла-25 коотделительным отсеком; на фиг.12 разрез Г-Г на фиг.11; на фиг.13 - диаграмма пульсаций уровня жидкого чугуна в зависимости от времени.. Устройство для вертикального не- jg прерывного литья трубных заготовок содержит металлоприемник 1 для подачи чугуна под давлением через вертикаль- _ _ ную огнеупорную трубу 2 в кристаллизатор 3, сифонную литниковую систему, состоящую из цоколя 4 с вертикальным 3 5 стояком 5, который сообщен с рабочей полостью кристаллизатора горизонтальным металлопроводом 6, расположенным под углом к рабочей полости кристал40 лизатора. Кристаллизатор 3 снабжен охлаждающей рубашкой 7 с подводом 8 и отводом 9 воды. Между охлаждающей рубашкой 7 и цоколем 4 установлена огнеупорная теплоизолирующая пласти45 на 10. Сифонная литниковая система выполнена с выступом 11 конической формы, размещенным соосно кристаллизатору 3, в выступе 11 выполнена сквозная цилиндрическая полость, в кото50 рой установлена вертикальная труба~2. Высота выступа 11 превышает высоту кристаллизатора 3, Устройство для вытягивания трубы содержит затравку 12 в виде трубной заготовки с выемкой типа ласточкина хвоста и направляющие 55 ролики 13. Средства для приведения во вращение чугуна могут быть выполнены в виде магнитов t4, установленных на вертикальном валу 15 с возможностью вращения вокруг вертикальной оси кристаллизатора Х-Х, причем магниты 14 расположены в центральной полости выступа -11, который в этом случае выполняется глуходонным (фиг.З). Средства для приведения во вращение чугуна могут быть выполнены в виде вертикальных графитовых брусков 16, расположенных по периферии установленного в рабочей полости кристаллизатора 3 горизонтального кронштейна 17, закрепленного на вертикальном валу 18 с возможностью вращения, при этом вертикальный вал 18 установлен с зазором в центральной полости выступа 11 литниковой системы, а полость выполнена открытой сверху (фиг,4). Средства для приведения во вращение чугуна могут быть выполнены в виде горизонтальных, расположенных касательно к рабочей полости кристаллизатора, трубок 19 для подачи инертного газа (фиг.5). Трубки 19 выполнены с наконечниками 20 из пористого огнеупорного материала в виде усеченного конуса. Подачу инертного газа можно осуществлять непосредственно в жидкий чугун с помощью форсунок 21, установленных в цоколе 4 по касательной к рабочей полости кристаллизатора 3. Форсунки 21 имеют конические насадки 22 из огнеупорного материала. Инертный газ подают с помощью трубопровода і с краном 23. Металлоприемник устройства для литья может быть выполнен со шлакоотделительным отсеком "24, который соединен в нижней части с в вертикальным стояком 5. В верхней части отсека 24 создается давление газа, подаваемого по трубопроводу с краном 25 (фиг.11). Металлоприемник соединен с полостью кристаллизатора металлопроводом 26, расположенным под углом к ней (фиг.12). Изменяя давление газа Р в отсеке 24, изменяют уровень чугуна от максимального N до минимального N, в кристаллизаторе 3 и приводят его во вращение, при этом, регулируя частоту пульсаций давления газа и амплитуду изменения уровня чугуна, регулируют скорость вращения жидкого чугуна, за счет чего формируют равномерную толщину вытягиваемой трубной заготовки (фиг.13). 1435144 касательно к рабочей полости кристалИспользование изобретения позволизатора, трубок для подачи инертного лит получать трубы из чугуна с шарогаза. видным графитом с равномерной толщи5. Устройство по п . 4 , с т л и ч аной стенки по периметру путем повышею щ е е с я тем, что каждая трубка ния однородности температуры чугуна выполнена с наконечником из огнеупорв кристаллизаторе, достигаемой за ного материала, счет использования в устройстве для литья средств для вращения чугуна 6. Устройство по п . 5 , о т л и ч а в кристаллизаторе с регулируемой с к о - \Q ю щ е е с я тем, что наконечник каждои трубки выполнен в форме усеченноростью. го конуса. Ф о р м у л а и з о б р е т е н и я 7. Устройство по п . 1 , о т л и ч аю щ е е с я тем, что средство для 1. Устройство для вертикального 15 вращения жидкого чугуна выполнено в непрерывного литья трубных заготовок виде магнитов, установленных на в е р из чугуна с шаровидным графитом, с о тикальном валу, приводимом во вращедержащее металлоприемник, сифонную ние вокруг вертикальной оси кристаллитниковую систему, соединенный с ней лизатора посредством двигателя с р е своей нижней частью водоохлаждаемыи 20 дуктором, причем магниты расположены кристаллизатор, затравку и механизм в центральной лолости выступа си&онвытягивания трубы, о т л и ч а ю щ е ной литниковой системы, а выступ вые с я тем, что, с целью повышения полнен глуходонным. точности иготовления трубы за счет 8. Устройство по п . 1 , о т л и ч а однородности температуры жидкого чу- 25 ю щ е е с я тем, что средство для гуна, оно дополнительно содержит по вращения жидкого чугуна выполнено в меньшей мере в нижней части кристалвиде вертикальных графитовых брусков, лизатора средство для вращения жидкорасположенных по периферии установго чугуна, при этом в сифонной литленного в рабочей полости кристаллиниковой системе соосно кристаллиза30 затора горизонтального кронштейна, тору выполнен выступ с центральной закрепленного на вертикальном валу, полостью. приводимом во вращение посредством двигателя с редуктором, при этом в е р 2. Устройство по п . 1 , о т л и ч атикальный вал установлен с зазором ю щ е е с я тем, что средство для в центральной полости выступа сифонвращения жидкого чугуна выполнено 35 ной литниковой системы, а полость выв виде расположенного касательно к полнена в виде сквозного цилиндричесрабочей полости кристаллизатора мекого канала. таллопровода для соединения его с металлоприемник ом. 9. Устройство по п . 2 , о т л и ч а 3 . Устройство по пп.1 и 2, о т 40 ю щ е е с я тем, что средство для л и ч а ю щ е е с я тем, что металвращения жидкого чугуна выполнено с лоприемник выполнен со шлакоотделиустановленной соосно кристаллизатору тельным отсеком, подсоединенным к с трубой, металлоприемник расположен системе подачи г а з а . 4 . Устройство по п . 1 , о т л и ч а- 45 под кристаллизатором, а металлопровод выполнен с проходным сечением канала, ю щ е е с я тем, что средство для меньшим проходного сечения установвращения жидкого чугуна выполнено в ленной соосно кристаллизатору трубы. виде горизонтальных, расположенных 1435144 A-A 10. •

Дивитися

Додаткова інформація

Автори англійською

Gourmel Yves, Pierrel Michel

Автори російською

Ив Гурмель, Мишель Пьеррель

МПК / Мітки

МПК: B22D 11/10

Мітки: трубних, пристрій, заготівок, графітом, вертикального, чавуну, лиття, безперервного, кулеподібним
