Пристрій для вертикального набирання продувних фурм

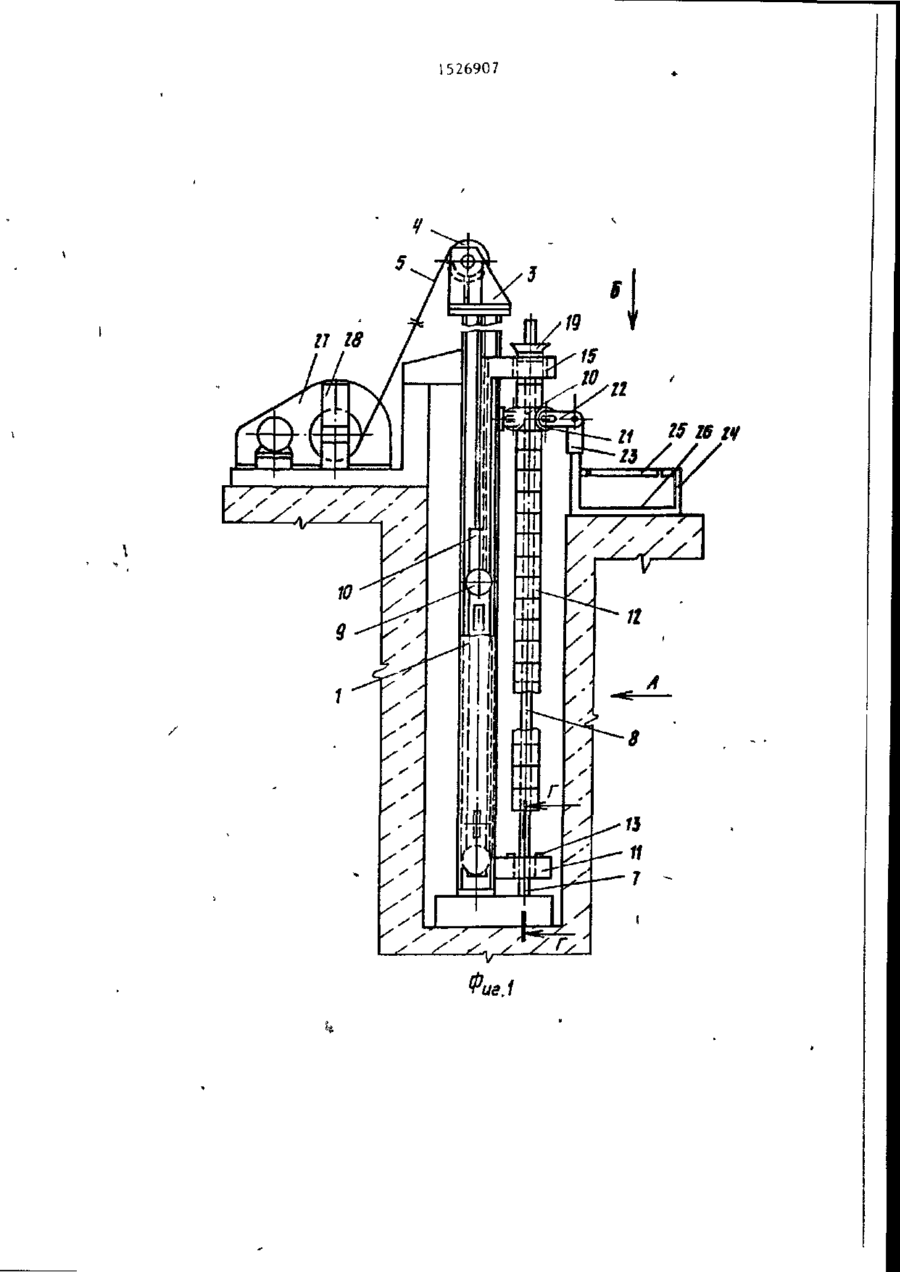

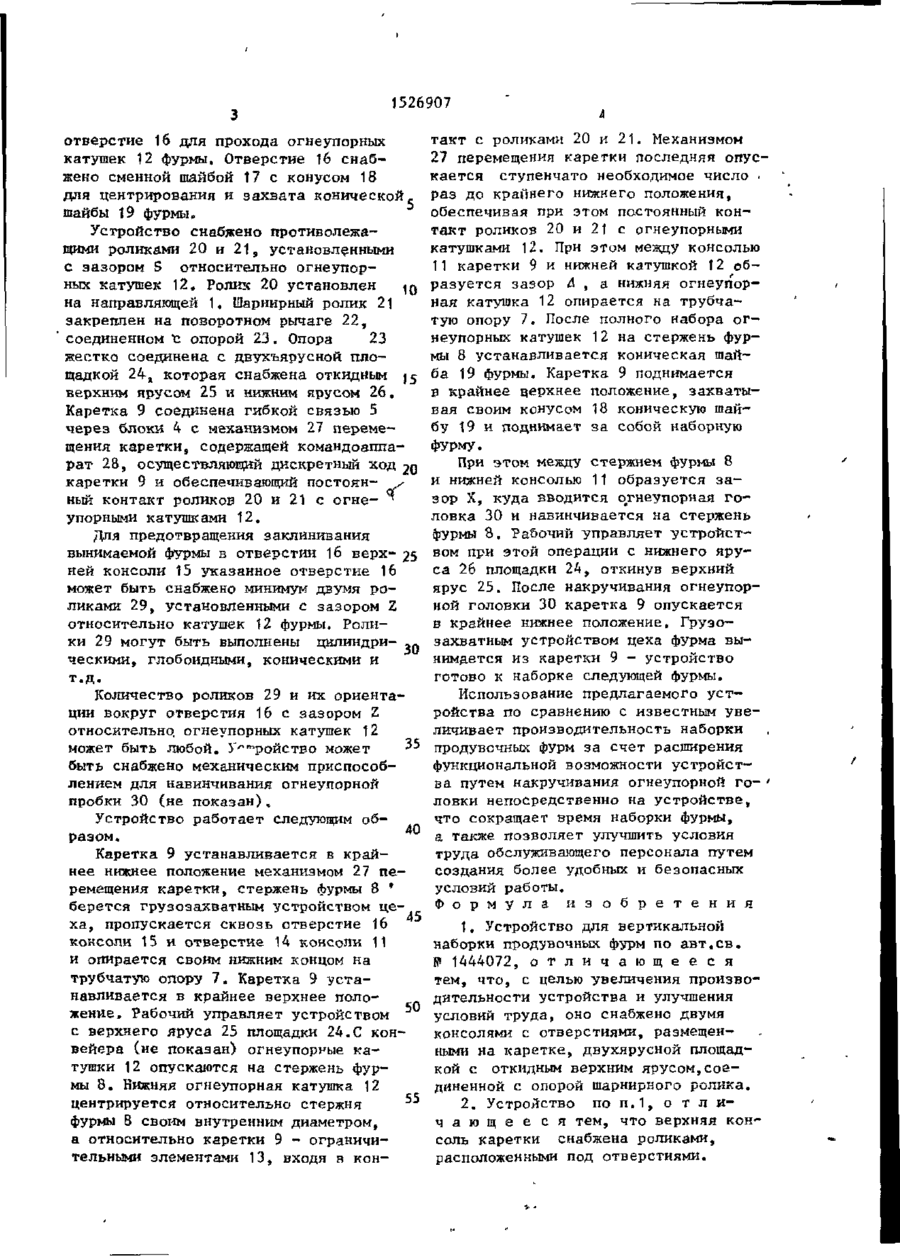

Изобретение относится к черной металлургии и может найти применение при механизации наборки продувочных фурм, используемых в установках доводки стали в ковше, а также в установках для наборки стопоров различных ковшей. Целью изобретения является увеличение производительности устройства и улучшение условий труда. Цель достигается тем, что каретка снабжена консолями с отверстиями, а дополнительная опора шарнирного ролика связана с двухъярусной площадкой с откидным верхним ярусом. При этом верхняя консоль каретки может быть снабжена роликами, расположенными под отверстием,что обеспечивает вертикальное расположение фурмы, вынимаемой из каретки, и предохраняет ее от заклинивания в отверстии верхней консоли каретки. 1 з.л. ф-лы, 6 ил. Изобретение относится к черной металлургии, может найти применение при механизации наборки продувочных фурм, используемых в установках доводки стали в ковше, а также в установках для наборки стопоров металлургических ковшей, и является усовершенствованием устройства по авт.св. № 1444072. Целью изобретения является увеличение производительности устройства для вертикальной наборки фурм и улучшение условий труда пои работе с ним. І а фиг,1 изображено устройство с ї набранными огнеупорными катушками, общий вид} на фиг.2 - то же, с накрученной огнеупорной головкой, на фиг.Звид А на фиг.1; на фиг.4 - вид Ь на фиг.1$ на фиг.5 - разрез В-В на фиг.2> на фиг.6 - разрез Г-Г на фиг.1. Устройство для вертикальной наборки продувочных форм содержит вертикальную направляющую ], выполненную в виде двух швеллерообразных дорожек 2s соединенных вверху траверсой 3 с блоками 4 для гибкой связи 5, а внизу горизонтальной стяжкой 6„ Горизонтальная стяжка 6 содержит трубчатую опору 7, служащую для опи~ рания на нее стержня фурмы 8. Каретка 9 имеет С-образную раму 10, на нижнюю консоль 11 которой опираются огнеупорные катушки 12, нижняя из которых центрируется относительно стержня фурмы 8 с помощью ограничительных элементов 13, которые могут переналаживаться по внутреннему диаметру. Нижняя консоль 11 имеет отверстие 14 для прохода стержня фурмы 8. Каретка 9 снабжена верхней консолью 15, имеющей (54) УСТРОЙСТВО ДЛЯ ВЕРТИІЇАЛЬНОП НАБОРКИ ПРОДУВОЧНЫХ ФУРМ 1526907 отверстие 16 для прохода огнеупорных катушек 12 фурмы. Отверстие 16 снабжено сменной шайбой 17 с конусом 18 для центрирования и захвата конической шайбы 19 фурмы* Устройство снабжено противолежащими роликами 20 и 21, установленными с зазором S относительно огнеупорных катушек 12, Ролик 20 установлен 10 на направляющей 1. Шарнирный ролик 21 закреплен на поворотном рычаге 22, соединенном 'с опорой 23. Опора 23 жестко соединена с двухъярусной площадкой 24, которая снабжена откидным 15 верхним ярусом 25 к нижним ярусом 26. Каретка 9 соединена гибкой связью 5 через блоки 4 с механизмом 27 перемещения кареткив содержащей командоаппарат 28, осуществляющий дискретный ход 20 каретки 9 и обеспечивающий постоян- ^ ный контакт роликов 20 и 21 с огне- ^ упорными катушками 12. Для предотвращения заклинивания вынимаемой фурмы в отверстии 16 верх- 25 ней консоли 15 указанное отверстие 16 может быть снабжено минимум двумя роликами 29, установленными с зазором Z относительно катушек 12 фурмы. Ролики 29 могут быть выполнены цилиндри30 ческими, глобоидными, коническими и т.д. Количество роликов 29 и их ориентации вокруг отверстия 16 с зазором Z относительно, огнеупорных катушек 12 35 может быть любой и У'-Г'ройство может быть снабжено механическим приспособлением для навинчивания огнеупорной пробки 30 (не показан). Устройство работает следующим об40 разом. Каретка 9 устанавливается в крайнее нижнее положение механизмом 27 перемещения каретки, стержень фурмы 8 * берется грузозахватным устройством цеха, пропускается сквозь отверстие 16 консоли 15 и отверстие 14 консоли 11 и опирается своим нижним концом на трубчатую опору 7. Каретка 9 устанавливается в крайнее верхнее положение. Рабочий управляет устройством 50 с верхнего яруса 25 площадки 24.С конвейера (не показан) огнеупорные катушки 12 опускаются на стержень фурмы 8. Нижняя огнеупорная катушка 12 55 центрируется относительно стержня фурмы 8 своим внутренним диаметром, а относительно каретки 9 - ограничительными элементами 13, входя в кон такт с роликами 20 и 21. Механизмом 27 перемещения каретки последняя опускается ступенчато необходимое число . раз до крайнего нижнего положения, обеспечивая при этом постоянный контакт роликов 20 и 21 с огнеупорными катушками 12. При этом между консолью 11 каретки 9 и нижней катушкой 12 образуется зазор Л , а нижняя огнеупорная катушка 12 опирается на трубчатую опору 7, После полного набора огнеупорных катушек 12 на стержень фурмы 8 устанавливается коническая шайба 19 фурмы» Каретка 9 поднимается в крайнее церхнее положение, захватывая своим конусом 18 коническую шайбу 19 и поднимает за собой наборную фурму. При этом между стержнем фурмы 8 и нижней консолью 11 образуется зазор X, куда вводится огнеупорная головка 30 и навинчивается на стержень фурмы 8. Рабочий управляет устройств о м П Р И этой операции с нижнего яруса 26 площадки 24, откинув верхний ярус 25. После накручивания огнеупорной головки 30 каретка 9 опускается в крайнее нижнее положение. Грузозахватным устройством цеха фурма вынимается из каретки 9 - устройство готово к наборке следующей фурмы. Использование предлагаемого устройства по сравнению с известным увеличивает производительность наборки продувочных фурм за счет расширения функциональной возможности устройства путем накручивания огнеупорной го- ' ловки непосредственно на устройстве, что сокращает время наборки фурмы, а также позволяет улучшить условия труда обслуживающего персонала путем создания более удобных и безопасных условий работы. Ф о р м у л а и з о б р е т е н и я 1, Устройство для вертикальной наборки продувочных фурм по авт.св. № 1444072, о т л и ч а ю щ е е с я тем, что, с целью увеличения производительности устройства и улучшения условий труда, оно снабжено двумя консолями с отверстиями, размещенными на каретке, двухярусной площадкой с откидным верхним ярусом,соединенной с опорой шарнирного ролика. 2. Устройство по п.1, о т л ич а ю щ е е с я тем, что верхняя консоль каретки снабжена роликами, расположенными под отверстиями. 1526907 10 Вид А Фиг. 2 526907 // 25 26 14 л 1526907 - Вид в Фиг. 5 1527907 г-г Фиг. В Редактор С.Пекарь Составитель Б.Красина Техред И.Верес Корректор Т.Палец Заказ 7447/16 Тираж 711 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
