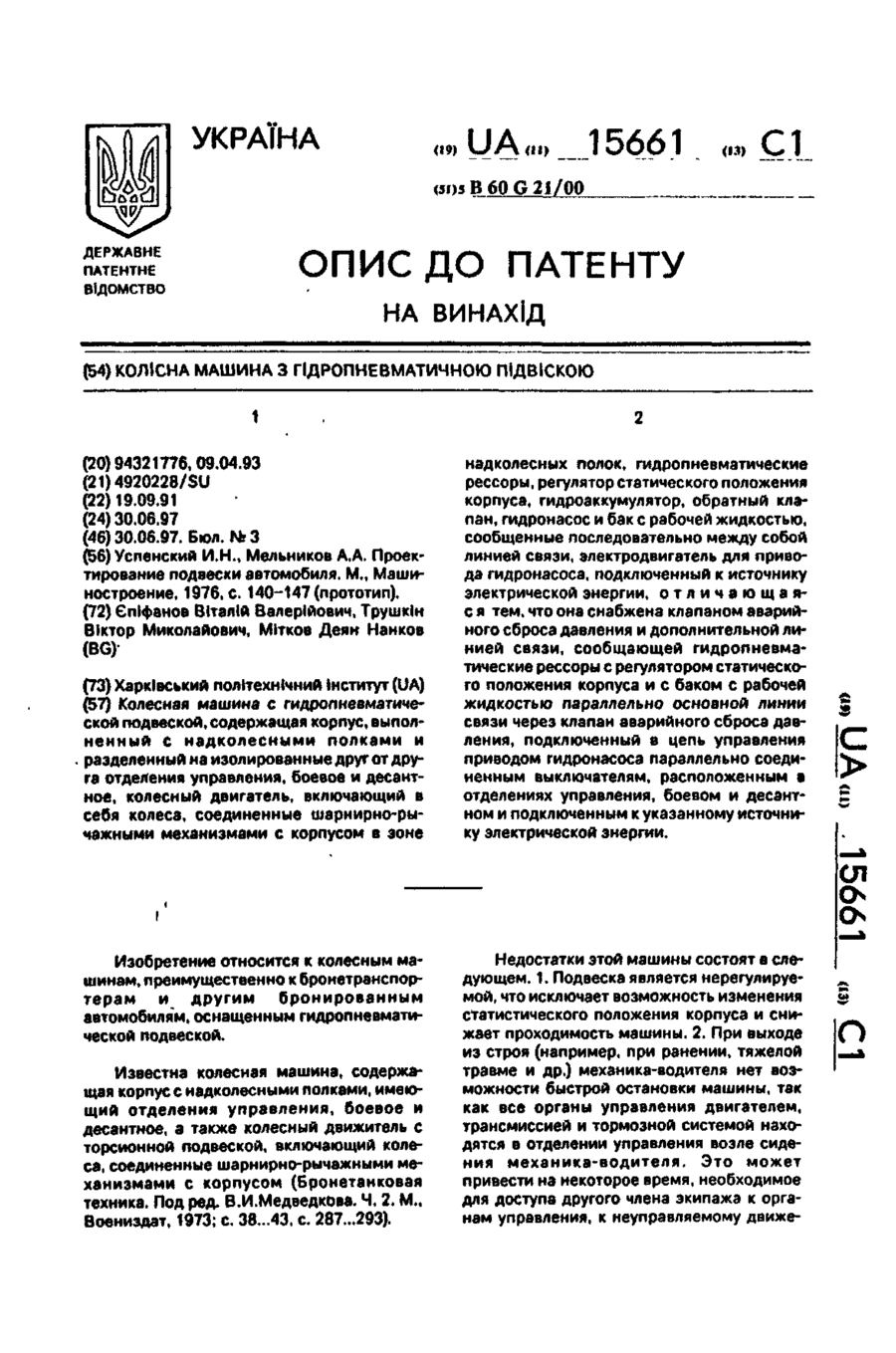

Колісна машина з гідропневматичної підвіскою

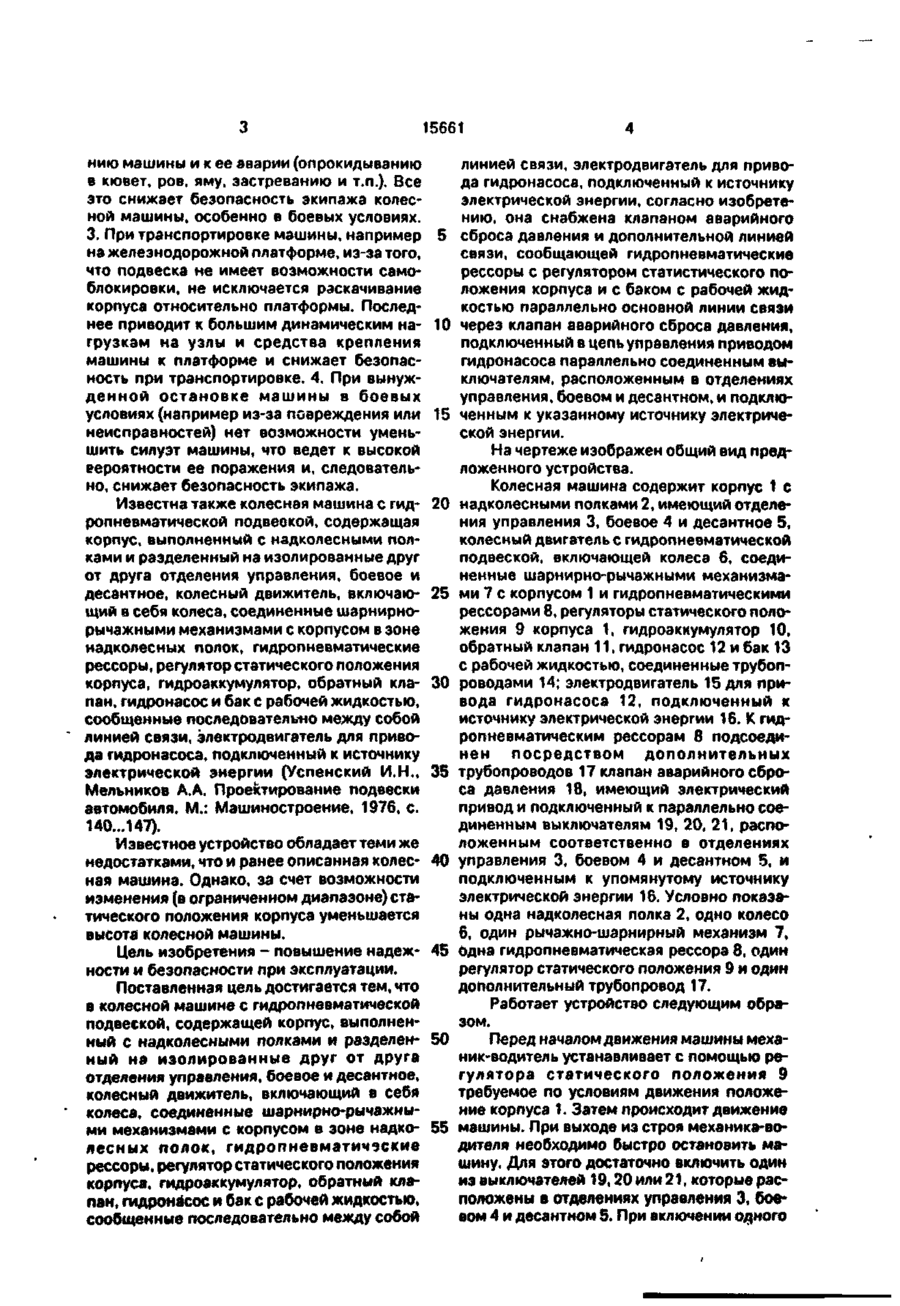

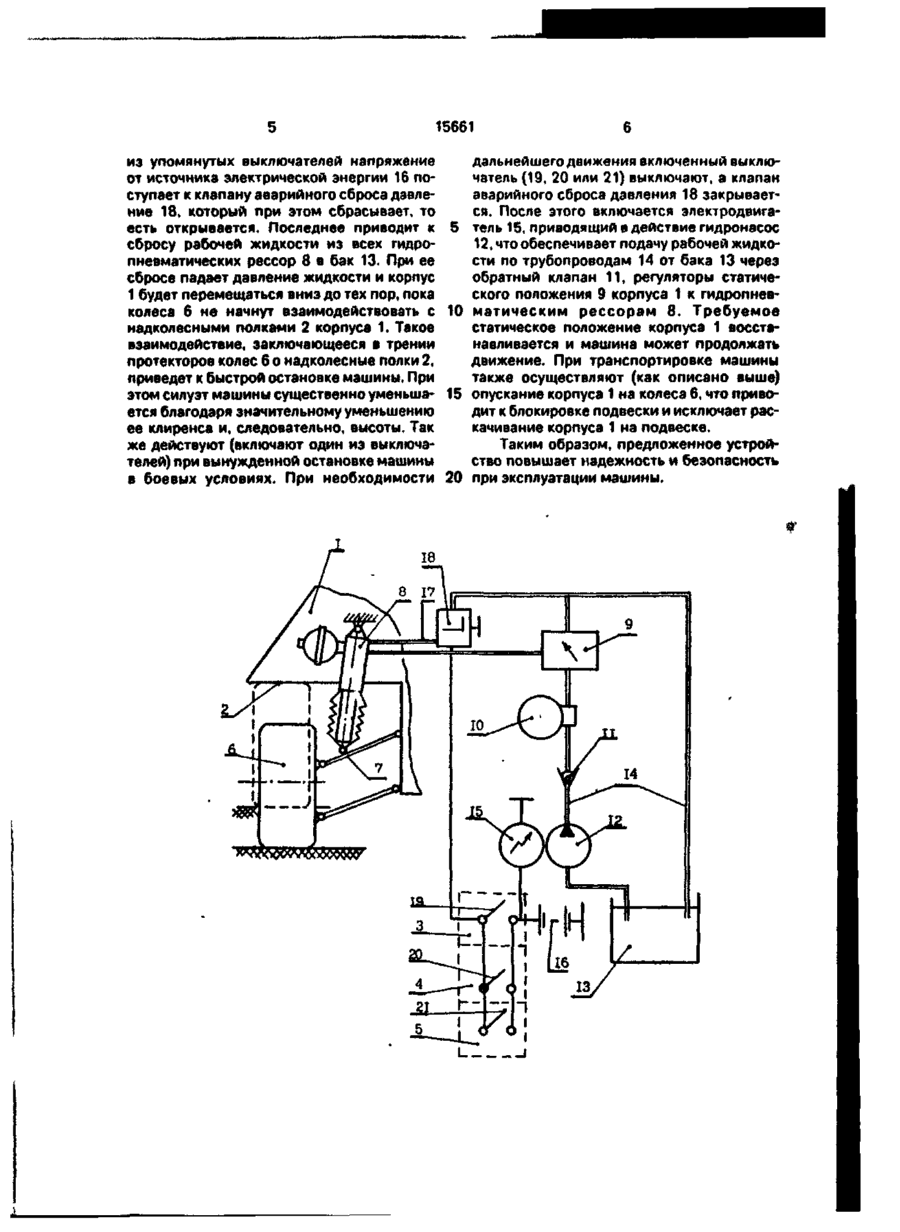

Колесная машина с гидропневматической подвеской, содержащая корпус, выполненный с надколесными полками и разделенный на изолированные друг от друга отделения управления, боевое и десантное, колесный двигатель, включающий в себя колеса, соединенные шарнирно-рычажными механизмами с корпусом в зоне надколесных полок, гидропневматические рессоры, регулятор статического положения корпуса, гидроаккумулятор, обратный клапан, гидронасос и бак с рабочей жидкостью, сообщенные последовательно между собой линией связи, электродвигатель для привода гидронасоса, подключенный к источнику электрической энергии, о т л и ч а ю щ а я * с я тем, что она снабжена клапаном аварийного сброса давления и дополнительной линией связи, сообщающей гидропневматические рессоры с регулятором статического положения корпуса и с баком с рабочей жидкостью параллельно основной линии связи через клапан аварийного сброса давления, подключенный в цепь управления приводом гидронасоса параллельно соединенным выключателям, расположенным в отделениях управления, боевом и десантном и подключенным к указанному источнику электрической энергии. С > СП Изобретение относится к колесным машинам, преимущественно к бронетранспортерам и другим бронированным автомобилям, оснащенным гидропневматической подвеской. Известна колесная машина, содержащая корпус с надколесными полками, имеющий отделения управления, боевое и десантное, а также колесный движитель с торсионной подвеской, включающий колеса, соединенные шарнирно-рычажными механизмами с корпусом (Бронетанковая техника. Под ред. В.И.Медведкова. Ч. 2. М., Воениздат, 1973; с. 38...43, с. 287...293). Недостатки этой машины состоят в следующем. 1. Подвеска является нерегулируемой, что исключает возможность изменения статистического положения корпуса и снижает проходимость машины. 2. При выходе из строя (например, при ранении, тяжелой травме и др.) механика-водителя нет возможности быстрой остановки машины, так как все органы управления двигателем, трансмиссией и тормозной системой находятся в отделении управления возле сидения механика-водителя. Это может привести на некоторое время, необходимое для доступа другого члена экипажа к органам управления, к неуправляемому движе О 15661 нию машины и к ее аварии (опрокидыванию в кювет, ров, яму, застреванию и т.п.). Все это снижает безопасность экипажа колесной машины, особенно в боевых условиях. 3. При транспортировке машины, например на железнодорожной платформе, из-за того, что подвеска не имеет возможности самоблокировки, не исключается раскачивание корпуса относительно платформы. Последнее приводит к большим динамическим нагрузкам на узлы и средства крепления машины к платформе и снижает безопасность при транспортировке. 4. При вынужденной остановке машины в боевых условиях (например из-за повреждения или неисправностей) нет возможности уменьшить силуэт машины, что ведет к высокой вероятности ее поражения и, следовательно, снижает безопасность экипажа. Известна также колесная машина с гидропневматической подвеской, содержащая корпус, выполненный с надколесными полками и разделенный на изолированные друг от друга отделения управления, боевое и десантное, колесный движитель, включающий в себя колеса, соединенные шарнирнорычажными механизмами с корпусом в зоне надколесных полок, гидропневматические рессоры, регулятор статического положения корпуса, гидроаккумулятор, обратный клапан, гидронасос и бак с рабочей жидкостью, сообщенные последовательно между собой линией связи, электродвигатель для привода гидронасоса, подключенный к источнику электрической энергии (Успенский И.Н., Мельников А.А. Проектирование подвески автомобиля. М.: Машиностроение, 1976, с. 140...147). Известное устройство обладает теми же недостатками, что и ранее описанная колесная машина. Однако, за счет возможности изменения (в ограниченном диапазоне) статического положения корпуса уменьшается высота колесной машины. Цель изобретения - повышение надежности и безопасности при эксплуатации. Поставленная цель достигается тем, что в колесной машине с гидропневматической подвеской, содержащей корпус, выполненный с надколесными полками и разделенный на изолированные друг от друга отделения управления, боевое и десантное, колесный движитель, включающий в себя колеса, соединенные шарнирно-рычажными механизмами с корпусом в зоне надколесных полок, гидропневматичзские рессоры, регулятор статического положения корпуса, гидроаккумулятор, обратный клапан, гидронасос и бак с рабочей жидкостью, сообщенные последовательно между собой 5 10 15 20 25 30 35 40 45 50 55 линией связи, электродвигатель для привода гидронасоса, подключенный к источнику электрической энергии, согласно изобретению, она снабжена клапаном аварийного сброса давления и дополнительной линией связи, сообщающей гидропневматические рессоры с регулятором статистического положения корпуса и с баком с рабочей жидкостью параллельно основной линии связи через клапан аварийного сброса давления, подключенный в цепь управления приводом гидронасоса параллельно соединенным выключателям, расположенным в отделениях управления, боевом и десантном, и подключенным к указанному источнику электрической энергии. На чертеже изображен общий вид предложенного устройства. Колесная машина содержит корпус 1 с надколесными полками 2, имеющий отделения управления 3, боевое 4 и десантное 5, колесный двигатель с гидропневматической подвеской, включающей колеса 6, соединенные шарнирно-рычажными механизмами 7 с корпусом 1 и гидропневматическими рессорами 8, регуляторы статического положения 9 корпуса 1, гидроаккумулятор 10, обратный клапан 11, гидронасос 12 и бак 13 с рабочей жидкостью, соединенные трубопроводами 14; электродвигатель 15 для привода гидронасоса 12, подключенный к источнику электрической энергии 16. К гидропневматическим рессорам 8 подсоединен посредством дополнительных трубопроводов 17 клапан аварийного сброса давления 18, имеющий электрический привод и подключенный к параллельно соединенным выключателям 19, 20, 21, расположенным соответственно в отделениях управления 3, боевом 4 и десантном 5, и подключенным к упомянутому источнику электрической энергии 16. Условно показаны одна надколесная полка 2, одно колесо 6, один рычажно-шарнирный механизм 7, Одна гидропневматическая рессора 8, один регулятор статического положения 9 и один дополнительный трубопровод 17. Работает устройство следующим образом. Перед началом движения машины механик-водитель устанавливает с помощью регулятора статического положения 9 требуемое по условиям движения положение корпуса 1. Затем происходит движение машины. При выходе из строя механика-водителя необходимо быстро остановить машину. Для этого достаточно включить один из выключателей 19,20 или 21, которые расположены в отделениях управления 3, боевом 4 и десантном 5. При включении одного 15661 из упомянутых выключателей напряжение от источника электрической энергии 16 поступает к клапану аварийного сброса давление 18, который при этом сбрасывает, то есть открывается. Последнее приводит к сбросу рабочей жидкости из всех гидропневматических рессор 8 в бак 13. При ее сбросе падает давление жидкости и корпус 1 будет перемещаться вниз до тех пор, пока колеса 6 не начнут взаимодействовать с надколесными полками 2 корпуса 1. Такое взаимодействие, заключающееся в трении протекторов колес 6 о надколесные полки 2, приведет к быстрой остановке машины. При этом силуэт машины существенно уменьшается благодаря значительному уменьшению ее клиренса и, следовательно, высоты. Так же действуют (включают один из выключателей) при вынужденной остановке машины в боевых условиях. При необходимости 5 10 15 20 I дальнейшего движения включенный выключатель (19, 20 или 21) выключают, а клапан аварийного сброса давления 18 закрывается. После этого включается электродвигатель 15, приводящий в действие гидронасос 12, что обеспечивает подачу рабочей жидкости по трубопроводам 14 от бака 13 через обратный клапан 11, регуляторы статического положения 9 корпуса 1 к гидропневматическим рессорам 8. Требуемое статическое положение корпуса 1 восстанавливается и машина может продолжать движение. При транспортировке машины также осуществляют (как описано выше) опускание корпуса 1 на колеса 6, что приводит к блокировке подвески и исключает раскачивание корпуса 1 на подвеске. Таким образом, предложенное устройство повышает надежность и безопасность при эксплуатации машины. 1 15661 Упорядник Замовлення 4195 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.ГагарІна, 101
