Закрита електрична машина

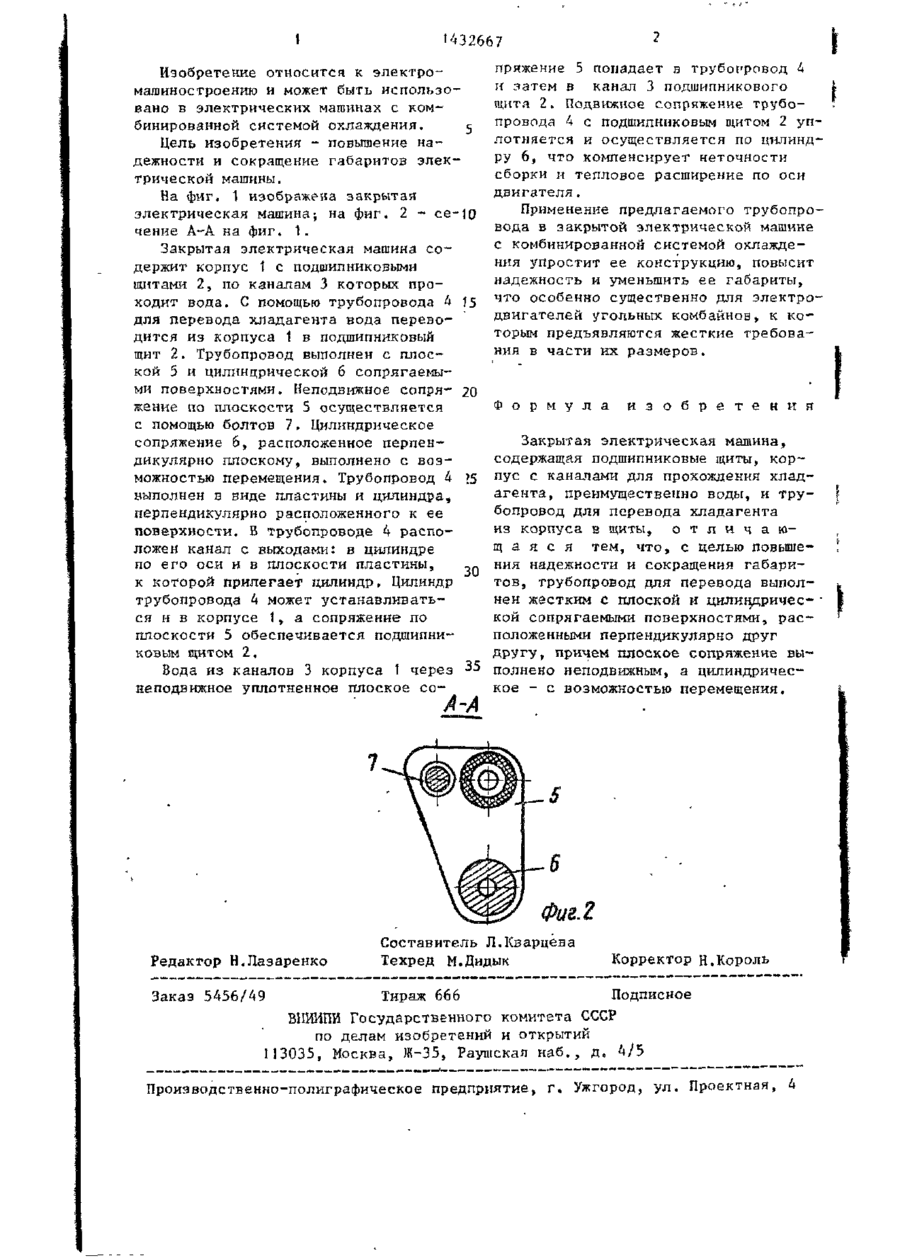

Изобретение относится к электромашннос троению. Цель изобретения состоит в повышении надежности и сокращении габаритов закрытой электрической машины, которая содержит подшипниковые щиты 2, корпус с каналами 3 и трубопровод 4. Благодаря тому, что трубопровод выполнен жестким с плоской 5 и цилиндрической 6 сопрягаемыми поверхностями, расположенными взаимно перпендикулярно, причем плоское сопряжение выполнено неподвижным, а цилиндрическое - с возможностью перемещения, обеспечивается достижение поставленной цели. 2 ил. г~ О Фиг.} гт,т -Г L 1 Л . 1 1432667 Изобретение относится к электромашиностроению и может быть использовано в электрических машинах с комбинированной системой охлаждения. 5 Цель изобретения - повышение надежности и сокращение габаритов электрической машины. На фиг. 1 изображена закрытая электрическая машина; на фиг. 2 - ce-JO чение А-А на фиг. 1. Закрытая электрическая машина содержит корпус 1 с подшипниковыми щитами 2, по каналам 3 которых проходит вода. С помощью трубопровода 4 )5 для перевода хладагента вода переводится из корпуса 1 в подшипниковый щит 2. Трубопровод выполнен с плоской 5 и цилиндрической 6 сопрягаемыми поверхностями. Неподвижное сопря- 20 жение по плоскости 5 осуществляется с помощью болтов 7. Цилиндрическое сопряжение 6, расположенное перпендикулярно плоскому, выполнено с возможностью перемещения. Трубопровод 4 >5 выполнен в виде пластины и цилиндра, перпендикулярно расположенного к ее поверхности. В трубопроводе 4 расположен канал с выходами: в цилиндре по его оси и в плоскости пластины, 30 к которой прилегает цилиндр. Цилиндр трубопровода 4 может устанавливаться и в корпусе 1, а сопряжение- по плоскости 5 обеспечивается подшипниковым щитом 2. Вода из каналов 3 корпуса 1 через 35 неподвижное уплотненное плоское со Редактор Н.Назаренко пряжение 5 попадает в трубопровод 4 и затем в канал 3 подшипникового щита 2. Подвижное сопряжение трубопровода 4 с подшипниковым щитом 2 уплотняется и осуществляется по цилиндру 6, что компенсирует неточности сборки и тепловое расширение по оси двигателя. Применение предлагаемого трубопровода в закрытой электрической машине с комбинированной системой охлаждения упростит ее конструкцию, повысит надежность и уменьшить ее габариты, что особенно существенно для электродвигателей угольных комбайнов, к которым предъявляются жесткие требования в части их размеров. Ф о р м у л а и з о б р е т е н и я Закрытая электрическая машина» содержащая подшипниковые щиты, корпус с каналами для прохождения хладагента, преимущественно воды, и трубопровод для перевода хладагента из корпуса в щиты, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и сокращения габаритов, трубопровод для перевода выполнен жестким с плоской и цилиндрической сопрягаемыми поверхностями, расположенными перпендикулярно друг Другу, причем плоское сопряжение выполнено неподвижным, а цилиндрическое - с возможностью перемещения. Составитель Л.Кварцева Техред М.Дидык Корректор Н.Король Заказ 5456/49 Тираж 666 Подписное ВИНИЛИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
