Регулятор частоти обертання двигуна внутрішнього згорряння
Номер патенту: 11821
Опубліковано: 25.12.1996
Автори: Климчук Василь Пилипович, Овчаренко Сергій Вікторович, Шабадаш Борис Ізрайльєвич, Варва Василь Костянтинович
Формула / Реферат
1. Регулятор частоты вращения двигателя внутреннего сгорания, содержащий центробежный чувствительный элемент, главный рычаг, кинематически связанный с органом дозирования топлива и снабженный регулируемым упором, упругое поворотное звено, рычаг управления, связанный через упругое поворотное звено с главным рычагом, взаимодействующим также с центробежным чувствительным элементом, и валик с закрепленным на нем корректирующим копиром для взаимодействия с регулируемым упором главного рычага, отличающийся тем, что, с целью расширения функциональных возможностей, валик снабжен по меньшей мере одним дополнительным корректирующим копиром, расположенным на валике, одним дополнительным регулируемым упором, установленным на главном рычаге, и дополнительным рычагом управления, связанным с валиком, а последний установлен с возможностью ограниченного поворота.
2. Регулятор по п.1, отличающийся тем, что дополнительный рычаг управления установлен с возможностью взаимодействия с основным рычагом управления.
Текст

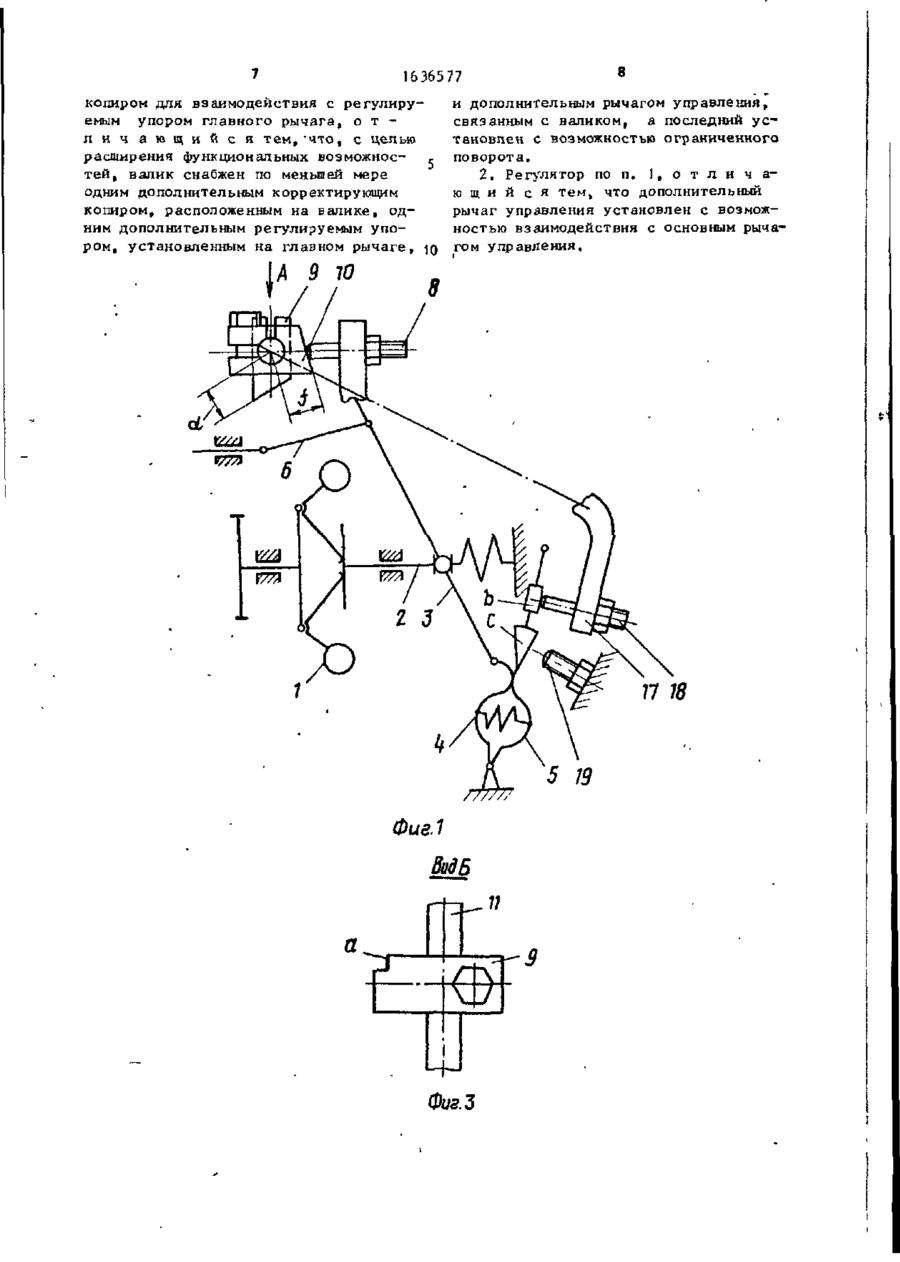

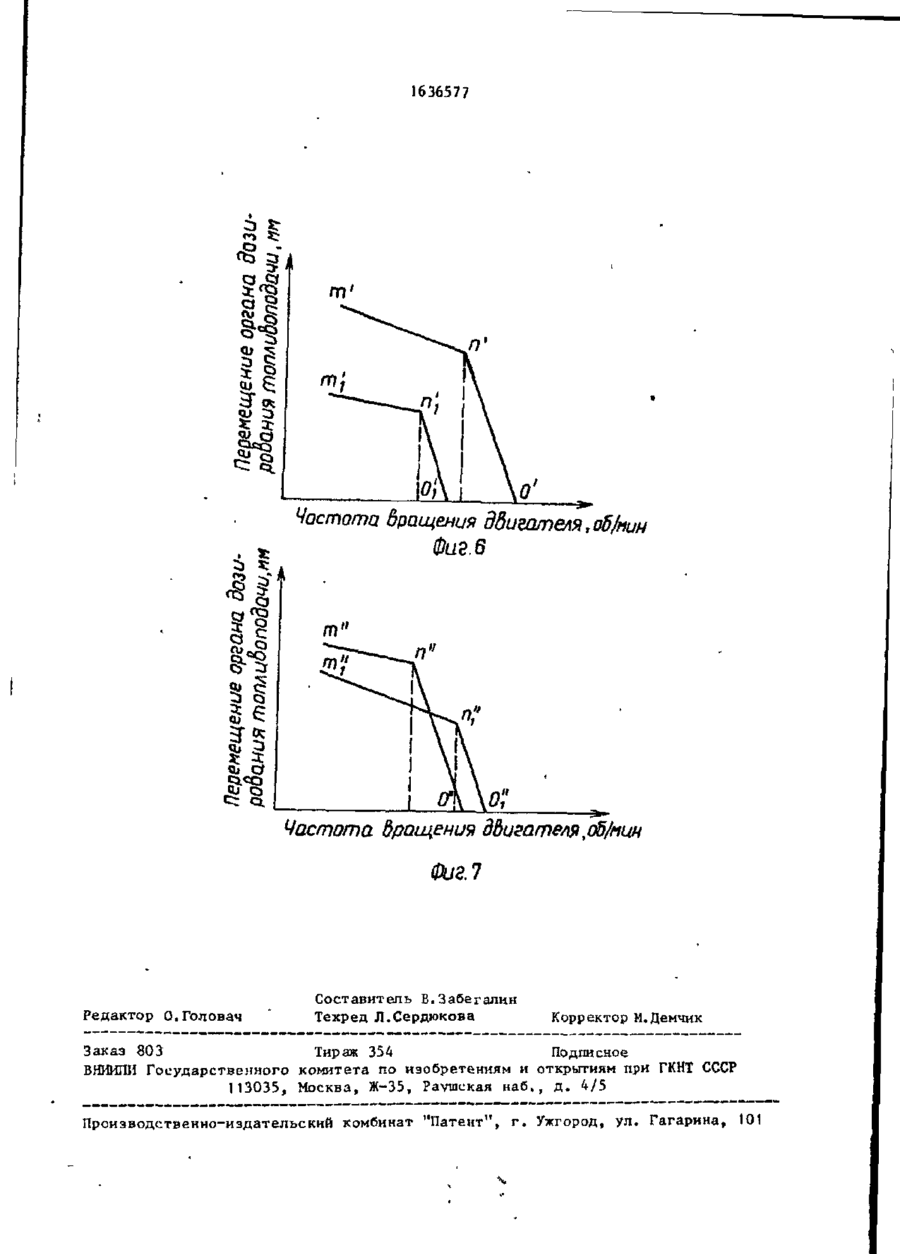

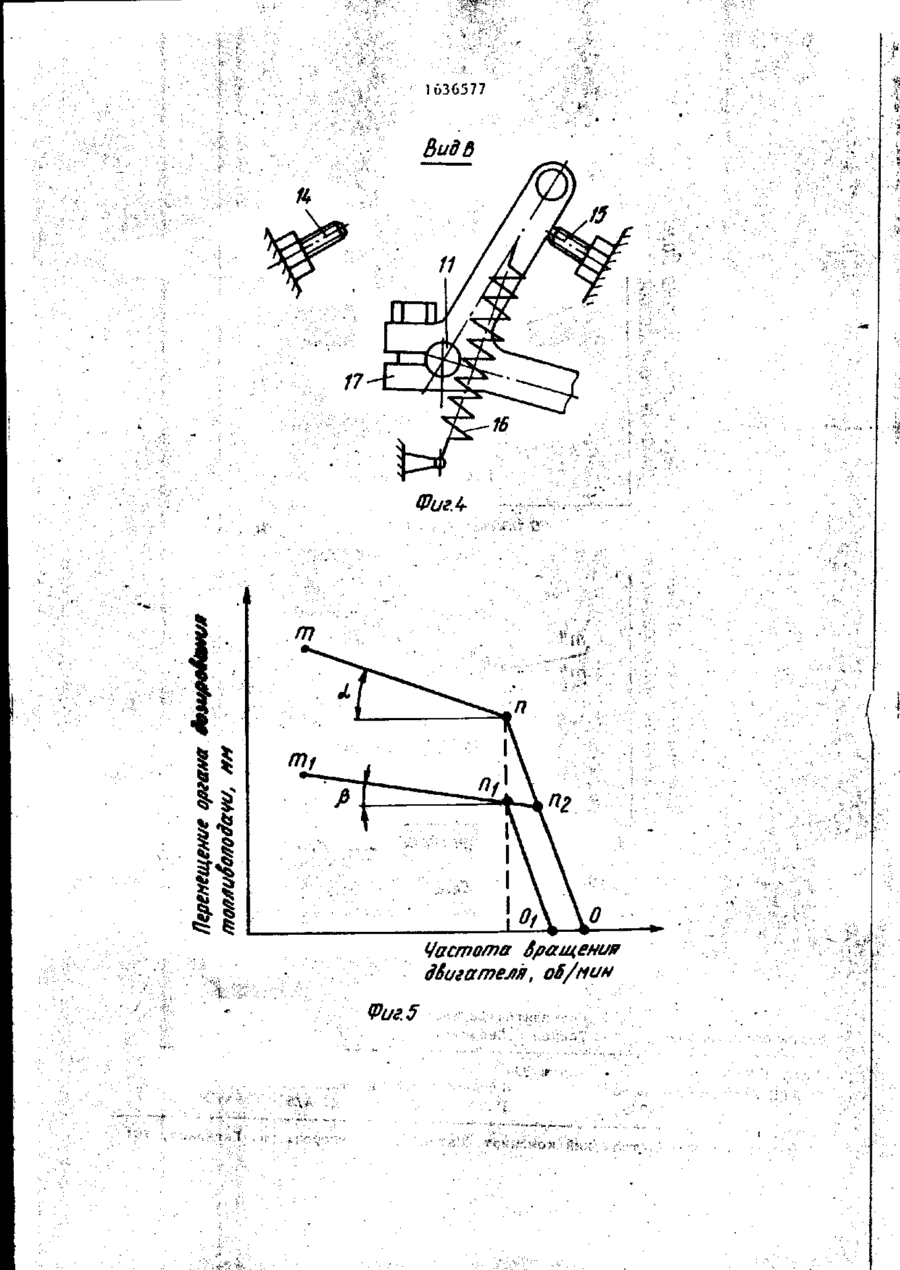

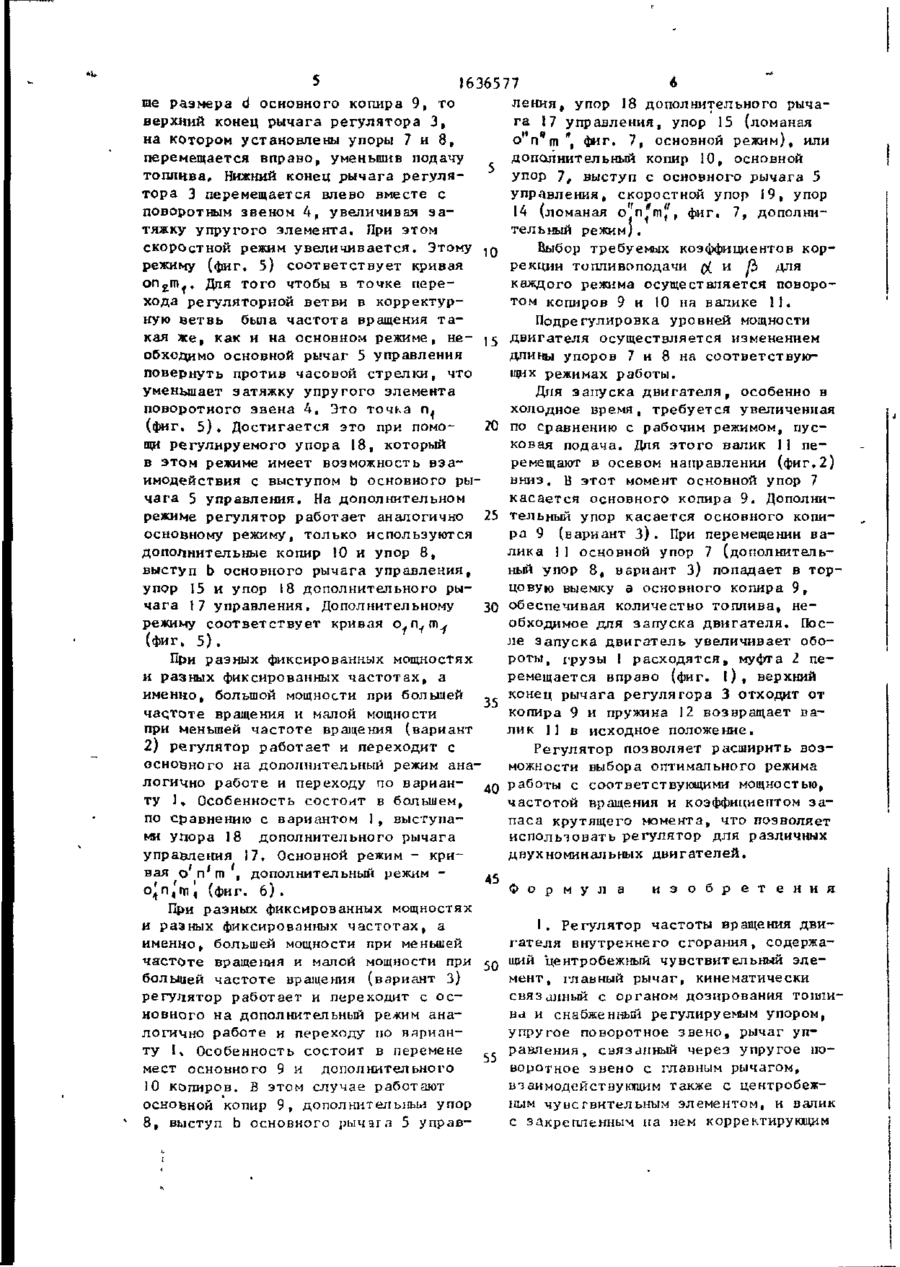

Изобретение позволяет расширить диапазон регулирования и использовать регулятор на д в и г а т е л я х , работающих на различных номинальных режимах. Центробежный чувствительный элемент регулятора взаимодействует с главным рычагом 3, который кинематически связан с органом дозирования топливоподачн и снабжен основным 7 и дополнительным 8 регулируемыми упорами. Главный рычаг 3 соединен также через упругое поворотное звено с основным рычагом управления. Регулятор имеет валик 11, на котором жестко закреплены основной 9 и дополнительный 10 копиры, взаимодействующие с регулируемыми упорами 7 и 8. Валик 11 снабжен также дополнительным рычагом управления 17, который имеет возможность фиксации в заданном положении и установлен с возможностью взаимодействия с основным рычагом управления. Регулятор позволяет его использование для регулирование частоты вращения двигателей, предназначенных для работы по меньшей мере на двух номинальных режимах, 1 з.п.ф-лы, 7 ил. ІЗ -J& С ее ел Фиві . 1636577 Изобретение относится к автоматительного копиров 9 и 10 составляют ческому регулированию двигателей соответственно величину d и f, причем внутреннего сгорания, в частности к d < f. Коэффициенты коррекции топлиc центробежным регуляторам частоты вравоподачи соответствуют углам обходимое для запуска двигателя. Пос(Фиг, 5 ) . ле запуска двигатель увеличивает обоПри разных фиксированных мощностях роты, грузы 1 расходятся, муфта 2 пеи разных фиксированных частотах, а ремещается вправо (фиг. і ) І верхний именно, большой мощности при большей конец рычага регулятора 3 отходит от копира 9 и пружина 12 возвращает ва4aqTOTe вращения и малой мощности лик 11 в исходное положение. при меньшей частоте вращения (вариант Регулятор позволяет расширить воз2) регулятор работает и переходит с можности выбора оптимального режима основно го на дополнител ьный режим аналогично работе и переходу по вариан- 4Q работы с соответствующими мощностью, частотой вращения и коэффициентом зату 1, Особенность состоит в большем, паса крутящего момента, что позволяет по сравнению с вариантом I, выступаиспольчовать регулятор для различных ми упора 18 дополнительного рычага двухноминальных двигателей. управления 17. Основной режим - кривал о IIп т ,і дополнительный режим 45 Ф о р м у л а и з о б р е т е н и я °^П
ДивитисяДодаткова інформація
Назва патенту англійськоюController of frequency of rotation of combustion engine
Автори англійськоюKlymchuk Vasyl Pylypovych, Varva Vasyl Kostiantynovych, Shabadash Borys Izrailevych, Ovcharenko Serhii Viktorovych
Назва патенту російськоюРегулятор частоты вращения двигателя внутреннего сгорания
Автори російськоюКлимчук Василий Филиппович, Варва Василий Константинович, Шабадаш Борис Израйлевич, Овчаренко Сергей Викторович
МПК / Мітки
МПК: F02D 1/04
Мітки: частоти, обертання, двигуна, внутрішнього, регулятор, згорряння
