Верстат для установлення прокладок

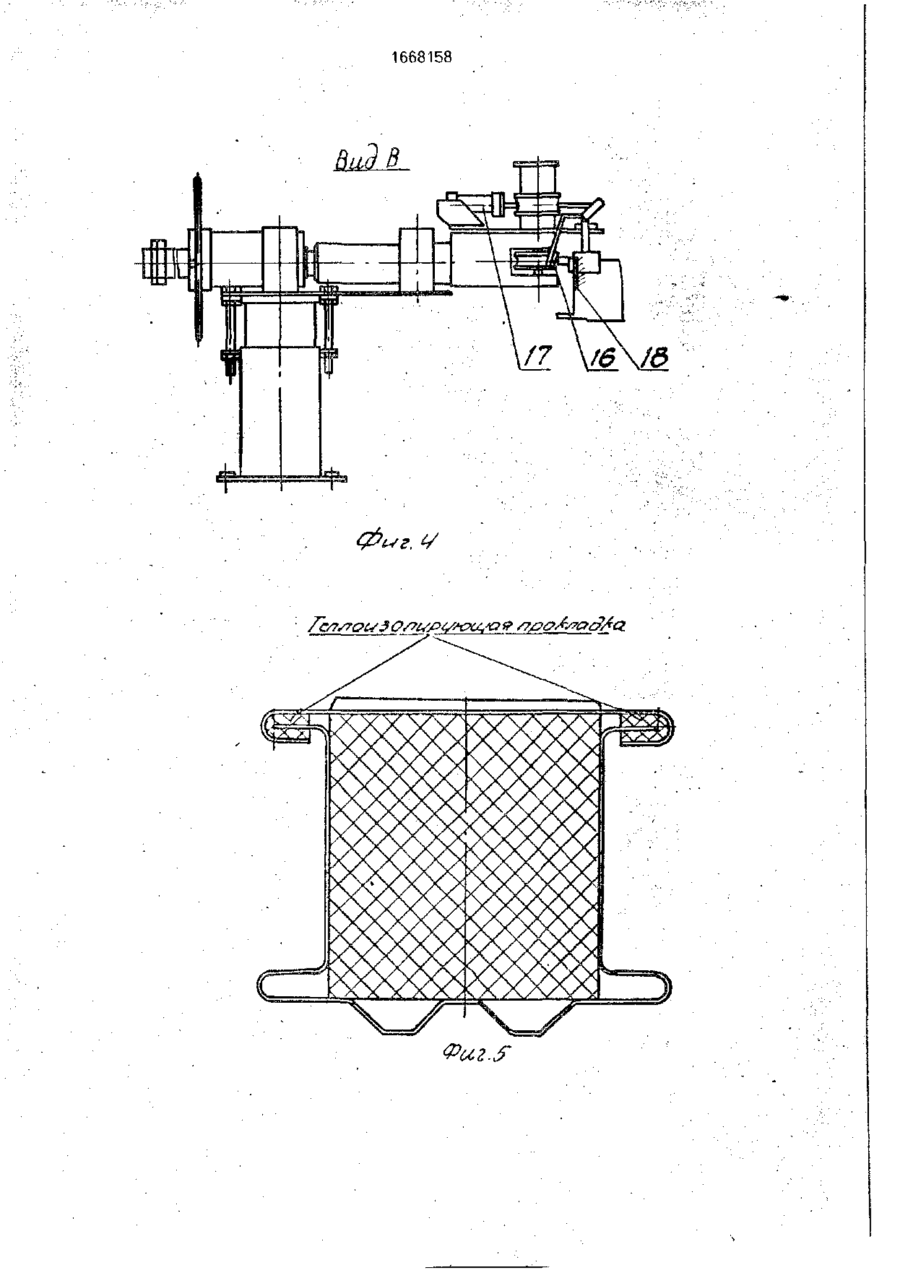

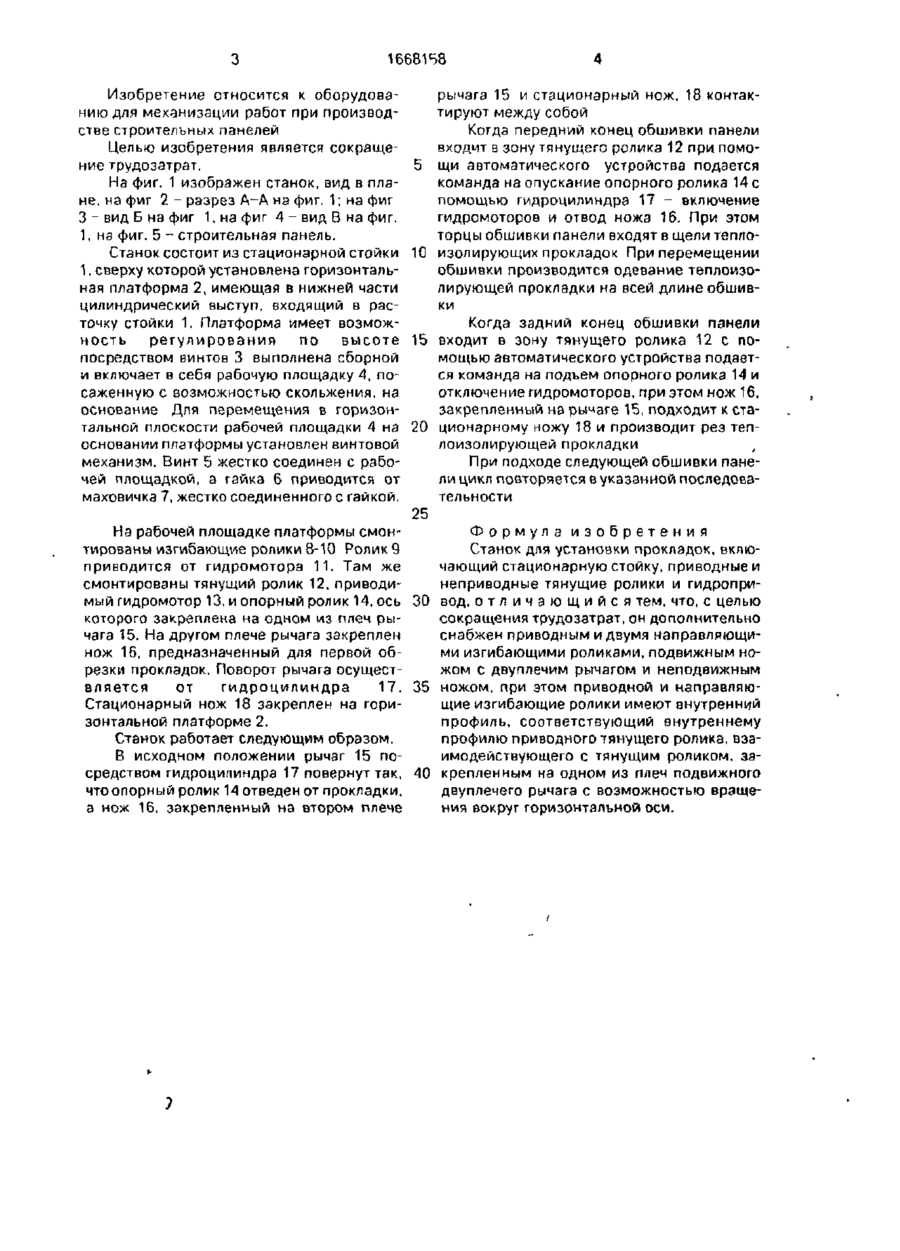

Изобретение относится к оборудованию для механизации работ при производстве строительных панелей и позволяет сократить трудозатраты. Это достигается тем, что когда задний конец обшивки панели войдет в зону тянущего ролика 12, при помощи автоматического устройства подается команда на подъем опорного ролика 14 и отключение гидромоторов. При этом нож, закрепленный на рычаге, подойдет к стационарному ножу и произведет рез теплоизоляционной прокладки 5 ил. А~А С \ ел 1668158 Изобретение относится к оборудованию для механизации работ при производстве строительных панелей Целью изобретения является сокращение трудозатрат. На фиг. 1 изображен станок, вид в плане, на фиг 2 - разрез А-А на фиг. 1; на фиг 3 - вид Б на фиг 1, на фиг 4 - вид В на фиг. 1, нз фиг. 5 - строительная панель. Станок состоит из стационарной стойки 1,сверху которой установлена горизонтальная платформа 2, имеющая в нижней части цилиндрический выступ, входящий в расточку стойки 1. Платформа имеет возможность регулирования по высоте посредством винтов 3 выполнена сборной и включает в себя рабочую площадку 4, посаженную с возможностью скольжения, на основание Для перемещения в горизонтальной плоскости рабочей площадки 4 на основании платформы установлен винтовой механизм. Винт 5 жестко соединен с рабочей площадкой, а гайка 6 приводится от маховичка 7, жестко соединенного с гайкой, 5 10 15 20 рычага 15 и стационарный нож, 18 контактируют между собой Когда передний конец обшивки панели входит в зону тянущего ролика 12 при помощи автоматического устройства подается команда на опускание опорного ролика 14 с помощью гмдроцилиндра 17 - включение гидромоторов и отвод ножа 16. При этом торцы обшивки панели входят в щели теплоизолирующих прокладок При перемещении обшивки производится одевание теплоизолирующей прокладки на всей длине обшивки Когда задний конец обшивки панели входит в зону тянущего ролика 12 с помощью автоматического устройства подается команда на подъем опорного ролика 14 и отключение гидромоторов, при этом нож 16, закрепленный на рычаге 15, подходит к стационарному ножу 18 и производит рез теплоизолирующей прокладки При подходе следующей обшивки панели цикл повторяется в указанной последовательности 25 На рабочей площадке платформы смонФормула изобретения тированы изгибающее ролики 8-10 Ролик 9 Станок для установки прокладок, вклюприводится от гидромотора 11. Там же чающий стационарную стойку, приводные и смонтированы тянущий ролик 12, приводинеприводные тянущие ролики и гидропримый гидромотор 13, и опорный ролик 14, ось 30 вод, о т л и ч а ю щ и й с я тем, что, с целью которого закреплена на одном из плеч рысокращения трудозатрат, он дополнительно чага 15. На другом плече рычага закреплен снабжен приводным и двумя направляющинож 16, предназначенный для первой обми изгибающими роликами, подвижным норезки прокладок. Поворот рычага осущестжом с двуплечим рычагом и неподвижным вляется от гидроцилиндра 17. 35 ножом, при этом приводной и направляюСтационарный нож 18 закреплен на горищие изгибающие ролики имеют внутренний зонтальной платформе 2. профиль, соответствующий внутреннему профилю приводного тянущего ролика, взаСтанок работает следующим образом. имодействующего с тянущим роликом, заВ исходном положении рычаг 15 посредством гидроцилиндра 17 повернут так, 40 крепленным на одном из плеч подвижного двуплечего рычага с возможностью вращечтоопорный ролик 14 отведен от прокладки, ния вокруг горизонтальной оси. а нож 16, закрепленный на втором плече 1668158 1668158 1668158 Редактор А.Шандор Составитель Е.Булеков Техред М.Моргентал Корректор Т.Малец Заказ 2614 Тираж 380 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
