Комплект подарункової упаковки для напоїв

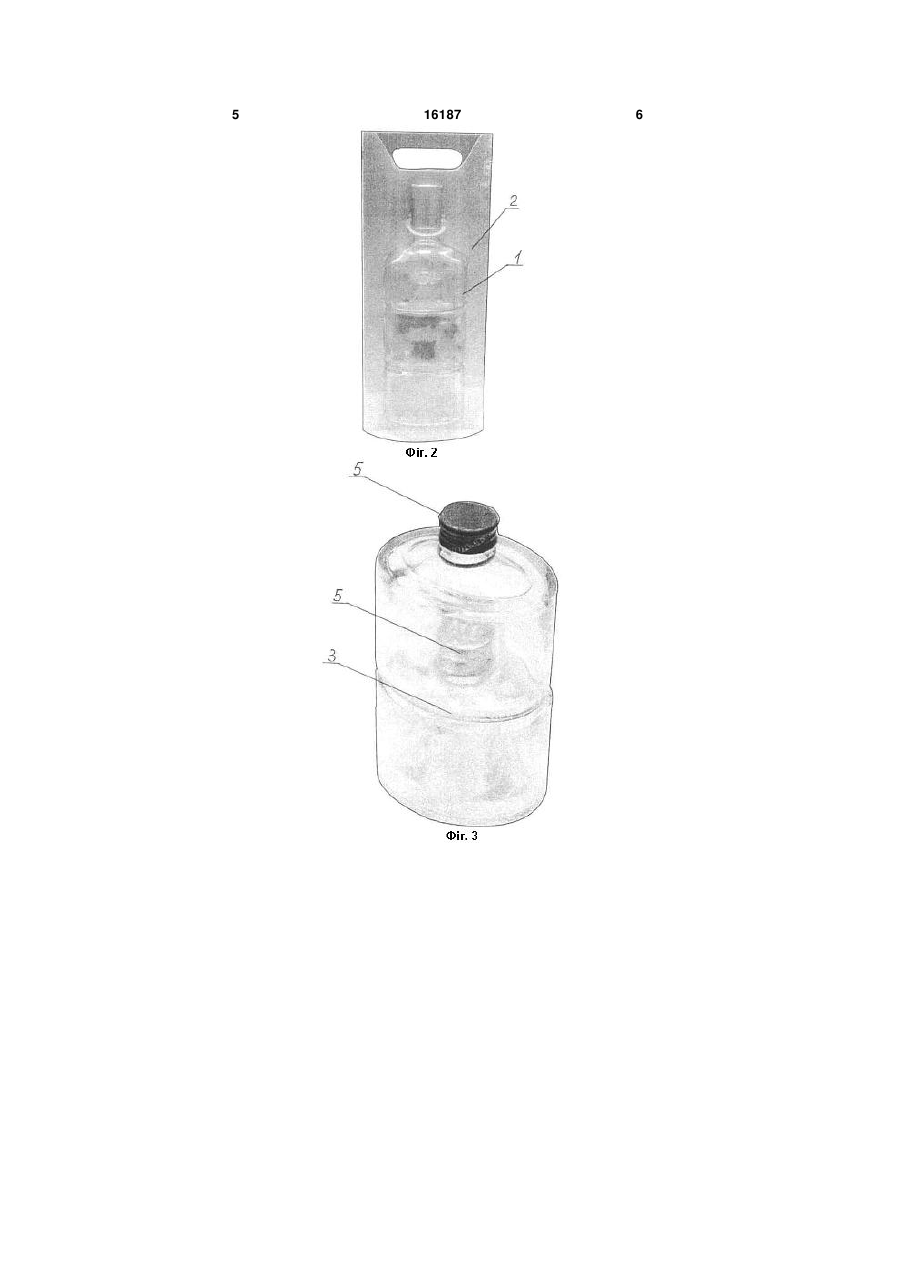

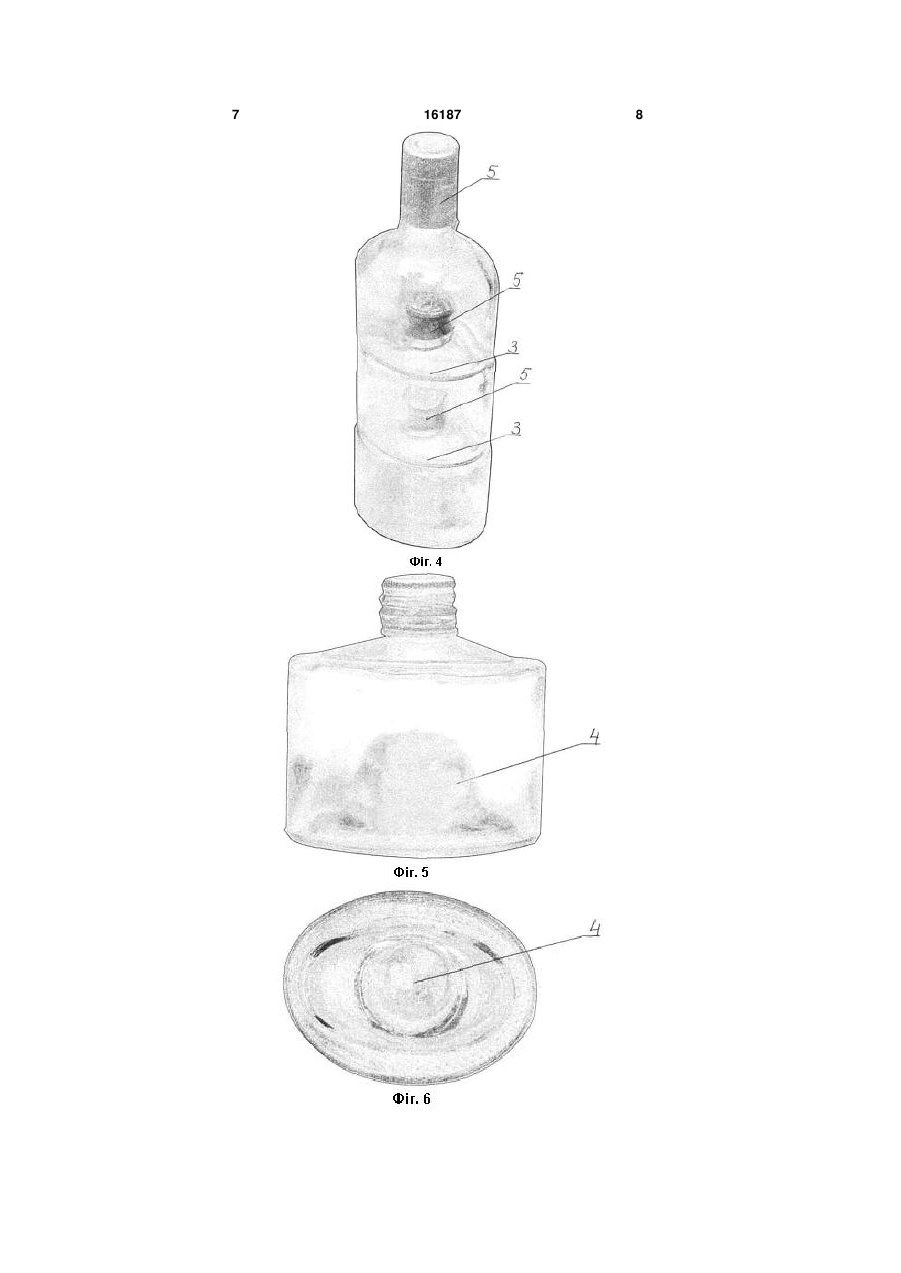

1. Комплект подарункової упаковки для напоїв, що включає декілька аналогічних пляшок, поставлених одна на одну у вигляді піраміди, при цьому дно кожної з пляшок містить заглиблення для розміщення горловини пляшки, що знаходиться під ним, який відрізняється тим, що додатково містить тару для пляшок, яка складається з корпусу, виконаного у вигляді рукава з вирізом зверху і з бічними отворами, виконаними зверху і знизу для бічних клапанів, та із замковим з'єднанням знизу, в корпусі розташовані внутрішня вставка з формою, що повторює форму корпусу, і внутрішній утримувач у вигляді прямокутника з бічними клапанами, вставленими в бічні отвори корпусу за наявності в ньому пляшок, та з вирізом посередині за формою зібраних пляшок, у верхній частині якого міститься кільце для надівання на горловину верхньої пляшки та виріз-ручка, а внизу виконаний виступ, який U 2 (19) 1 3 16187 4 розміщення горловини пляшки, що знаходиться на Фіг.3 - піраміду з двох пляшок; під ним, згідно з корисною моделлю, додатково на Фіг.4 - піраміду з трьох пляшок; містить тару для пляшок, яка складається з корпуна Фіг.5 - одну пляшку з піраміди; су, виконаного у вигляді рукава, з вирізом зверху і на Фіг.6 - дно пляшки, вигляд знизу; з бічними отворами, виконаними з зверху і знизу на Фіг.7 - розгортку корпусу тари для пляшок; для бічних клапанів, та із замковим з'єднанням на Фіг.8 - внутрішній утримувач; знизу, в корпусі розташовані внутрішня вставка з на Фіг.9 - внутрішню вставку. формою, що повторює форму корпусу, і внутрішній Комплект подарункової упаковки для напоїв утримувач у вигляді прямокутника з бічними клавключає декілька аналогічних пляшок 1, поставлепанами, вставленими в бічні отвори корпусу за них одна на одну у вигляді піраміди, та тару 2 для наявності в ньому пляшок, з вирізом посередині за упакування пляшок 1 (Фіг.1). Дно 3 кожної з пляформою зібраних пляшок, у верхній частині якого шок 1 містить заглиблення 4 для розміщення горміститься кільце для надівання на горловину верхловини 5 пляшки 1, що знаходиться під ним. Тара ньої пляшки та виріз-ручка, а внизу - виступ, роз2 складається з корпусу 6, виконаного у вигляді ташований у заглибленні дна нижньої пляшки. рукава, з вирізом 7 зверху і з бічними отворами 8, Корпус може бути виконано з поліпропілену, виконаними з боків зверху і знизу для бічних наприклад, поліпропілену G03 товщиною 500 клапанів 9 та із замковим з'єднанням 10 внизу. В мікронів. корпусі 6 розташовані внутрішня вставка 11 з Корпус може бути виконано склеєним з одного формою, що повторює форму корпусу 6, і боку, наприклад, поліуретановим клеєм "Техновнутрішній утримувач 12 у вигляді прямокутника з пор". бічними клапанами 9, вставленими в бічні отвори Внутрішній утримувач може бути виконано з 8 корпусу 6 за наявності в ньому пляшок 1, з поліпропілену, наприклад, поліпропілену G02 товвирізом 13 посередині за формою зібраних пляшок щиною 1200 мікронів. 1, у верхній частині якого міститься кільце 14 для Внутрішню вставку може бути виконано з карнадівання на горловину 5 верхньої пляшки та тону, причому картон може бути виконано з виріз-ручка 15, а внизу - виступ 16, розташований ламінацією срібною фольгою з одного боку. у заглибленні 4 дна 3 нижньої пляшки 1. Бічні отвори для бічних клапанів може бути виСпочатку готують розгортку корпусу 6 (Фіг.7), конано симетрично. після цього її складають по лініях, де знаходяться Комплект подарункової упаковки для напоїв, бічні отвори 8, у вигляді рукава та склеюють. Далі що має декілька пляшок, розміщених у вигляді згинають та закривають замкове з'єднання 10. піраміди, та тару для них поєднує у собі естетичні Потім вставляють у корпус 6 вставку 11. Після цьоякості із забезпеченням надійного захисту виробу го в утримувач 12 вставляють піраміду з пляшок 1 від підробки та від механічних пошкоджень. так, щоб виступ 16 утримувача 12 знаходився у Корисна модель пояснюється малюнками, де: заглибленні 4 дна 3 нижньої пляшки 1, а горловина Фіг.1 зображено комплект подарункової на 5 верхньої пляшки 1 була вставлена у кільце упаковки для напоїв, загальний вигляд; 14. Далі утримувач 12 з пляшками 1 вставляють у на Фіг.2 - комплект подарункової упаковки для корпус 6. Виріз-ручка 15 слугує для перенесення напоїв, вигляд спереду; комплекту. 5 16187 6 7 16187 8 9 16187 10 11 Комп’ютерна верстка Л. Купенко 16187 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
