Перетворювач тривалості імпульсів

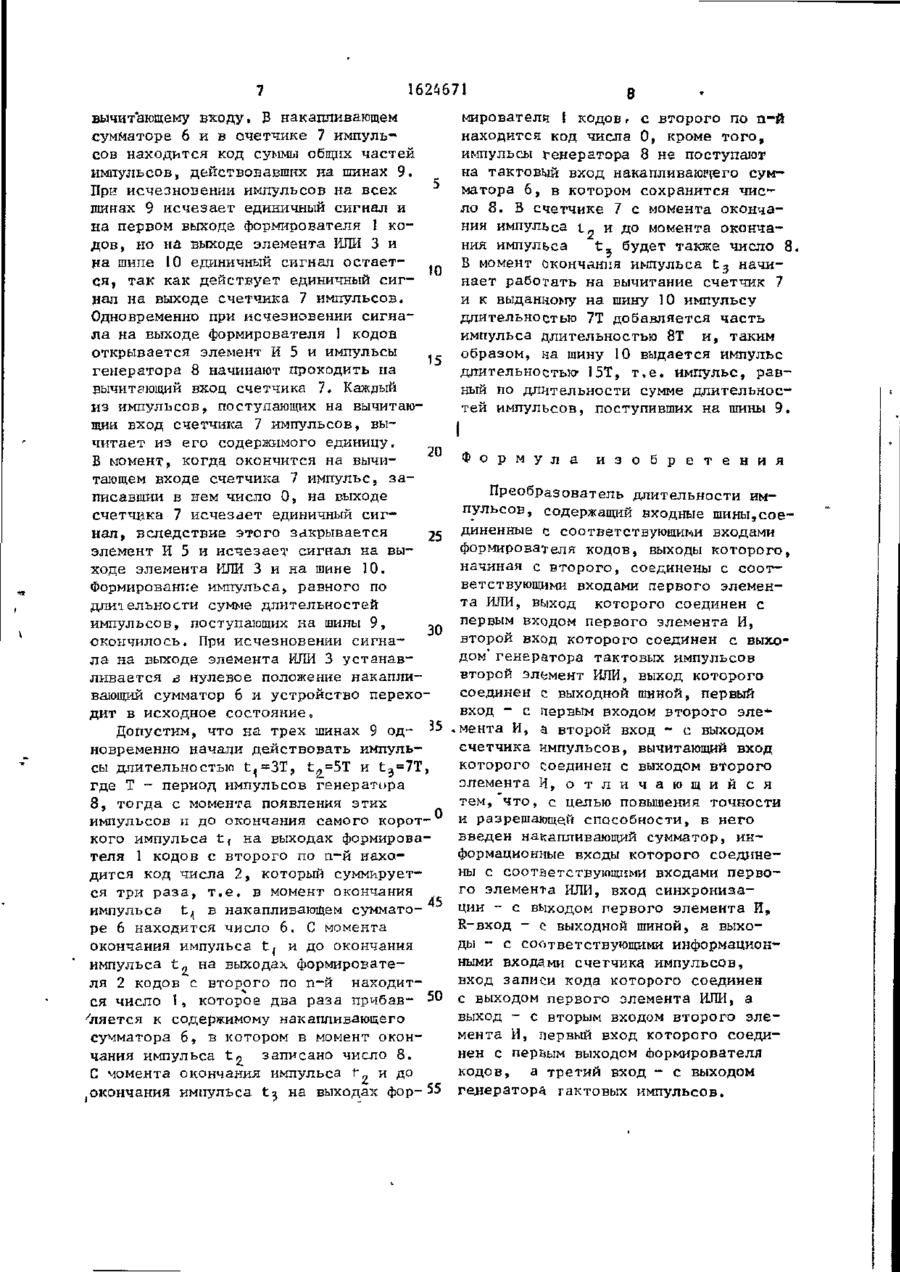

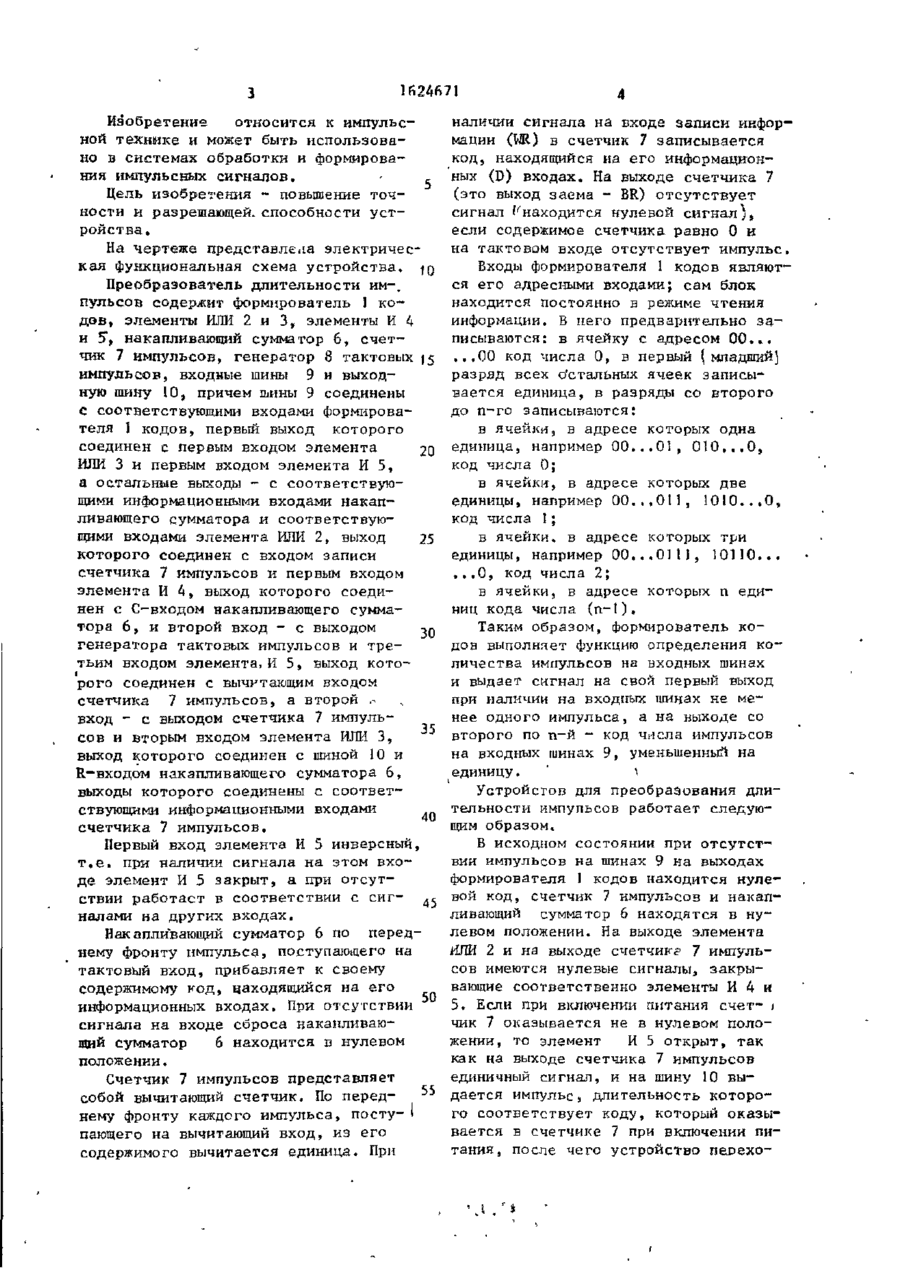

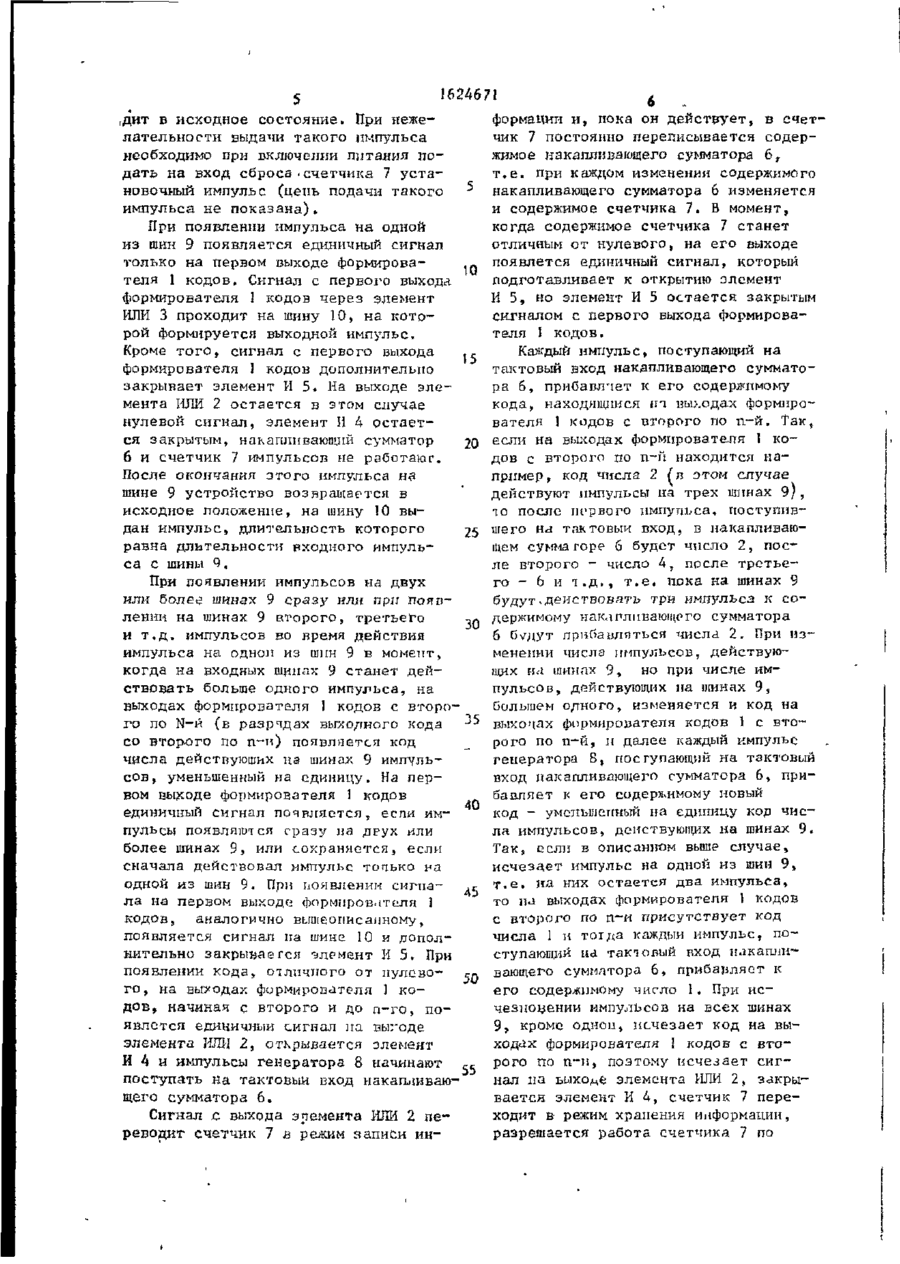

Изобретение может быть исполь зовано в системах обработки и формирования импульсные сигналов. Цель повышение точности и разрешающей способности. Устройство содержит формирователь 1 кр-дов, элементы ЧЛИ 2 и 3, элементы Н 4 и 5, счетчик 7 импуль- , сов, генератор 8 тактовых импульсов, входные шины 9, выходную шиил/ І 0, Введение накапливающего сумматора 6 позволяет повысить точность формирования выходного импульса и осуществлять преобразование импульсов, пришедших одновременно на несколько входных шин, длительность которых может оыть менее периода тактовой частоты. 1 ил. 1В 2 9 1 1 3 * п Нін д С г 6 1624671 Изобретение относится к импульсной технике и может быть использовано в системах обработки и формирования импульсных сигналов. Цель изобретения - повышение точности н разрешающей, способности устройства. На чертеже представлена электрическая функциональная схема устройства. 10 Преобраэоватепь длительности им-. пульсов содержит формирователь 1 кодов, элементы ИЛИ 2 и 3» элементы И 4 и 5% накапливающий сумматор 6, счетчик 7 импульсов, генератор 8 тактовых 15 импульсов, входные шины 9 и выходную шину 10, причем шины 9 соединены с соответствующими входами формирователя 1 кодов, первый выход которого соединен с первым входом элемента ИЛИ 3 и первым входом элемента И 5, а остальные выходы - с соответствующими информационными входами накапливающего сумматора и соответствующими входами элемента ИЛИ 2, выход 25 которого соединен с входом записи счетчика 7 импульсов и первым входом элемента И 4, выход которого соединен с С-входом накапливающего сумматора 6, и второй вход - с выходом 30 генератора тактовых импульсов и третьим входом элемента, И 5, выход которого соединен с вычитающим входом счетчика 7 импульсов, а второй . вход - с выходом счетчика 7 импуль35 сов и вторым входом элемента ИЛИ 3, выход которого соединен с шиной 10 и R-входом накапливающего сумматора 6, выходы которого соединены с соответствующими информационными входами 40 счетчика 7 импульсов. наличии сигнала на входе записи информации ( Ш ) в счетчик 7 записывается код, находящийся на его информационных (D) входах. На выходе счетчика 7 (это выход заема - BR) отсутствует сигнал ('находится нулевой сигнал), если содержимое счетчика равно 0 и на тактовом входе отсутствует импульс, Входы формирователи 1 кодов являются его адресными входами; сам блок находится постоянно в режиме чтения информации. В него предварительно записываются: в ячейку с адресом 00... ...00 код числа 0, в первый (младший] разряд всех о'стальных ячеек записывается единица, в разряды со второго до п-го записываются: в ячейки, в адресе которых одна единица, например 00...01, 010...0, код числа 0; в ячейки, в адресе которых две единицы, например 00...ОН, 1010...0, код числа 1; в ячейки, в адресе которых три единицы, например 00...0111, 10110... ...0, код числа 2; в ячейки, в адресе которых п единиц кода числа (п-1). Таким образом, формирователь кодов выполняет функцию определения количества импульсов на входных шинах и выдает сигнал на свой первый выход при наличии на входных шинах не менее одного импульса, а на выходе со второго по п-й ~ код числа импульсов на входных шинах 9, уменьшенный на единицу. ' " і Устройстов для преобразования длительности импупьсов работает следующим образом. В исходном состоянии при отсутстПервый вход элемента И 5 инверсный, вии импульсов на шинах 9 на выходах т.е. при наличии сигнала на этом вхоформирователя 1 кодов находится нуледе элемент И 5 закрыт, а при отсутствии работает в соответствии с сиг- 45 вой код, счетчик 7 импульсов и накапливающий сумматор 6 находятся в нуналами на других входах. левом положении. На выходе элемента Накапливающий сумматор 6 по передШ Ж 2 и на выходе счетчик? 7 импульнему фронту импульса, поступающего на сов имеются нулевые сигналы, закрытактовый вход, прибавляет к своему вающие соответственно элементы И 4 и содержимому код, находящийся на его информационных входах. При отсутствии 50 5. Если при включении питания счет- і чик 7 оказывается не в нулевом полосигнала на входе сброса накапливаюжении, то элемент И 5 открыт, так щий сумматор б находится в нулевом как на выходе счетчика 7 импульсов положении. единичный сигнал, и на шину 10 выСчетчик 7 импульсов представляет 55 дается импульс, длительность которособой вычитающий счетчик. По передго соответствует коду, который оказынему фронту каждого импульса, посту- 1 вается в счетчике 7 при включении пипающего на вычитающий вход, из его тания, после чего устройство перехосодержимого вычитается единица. При 162467/ ,дит Б исходное состояние. При нежелательности выдачи такого импульса необходимо при включении питания подать на вход сброса . счетчика 7 установочный импульс (цепь подачи такого импульса не показана). При появлении импульса на одной из шин 9 появляется единичный сигнал только на первом выходе формирова10 теля 1 кодов. Сигнал с первого ВЫХОДА формирователя 1 кодов через элемент ИЛИ 3 проходит на шину 10, на которой формируется выходной импульс. Кроме того, сигнал с первого выхода 15 формирователя ! кодов дополнительно закрывает элемент И 5. На выходе элемента ИЛИ 2 остается в этом случае нулевой сигнал, элемент И 4 остается закрытым, накапливающий сумматор 20 6 и счетчик 7 импульсов не работают. После окончания этого импульса на шине 9 устройство возвращается в исходное положение, на шину !0 выдан импульс, длительность которого 25 равна длительности входного импульса с шины 9. При появлении импульсов на двух или более шинах 9 сразу или при появлении на шинах 9 второго, третьего 30 и т.д. импульсов во время действия импульса на одной из шин 9 в момент, когда на входных шипах 9 станет действовать больше одного импурьса, на выходах формирователя 1 кодов с второго по N-й (в разрядах выхолного кода со второго по п-и) появляется код числа действующих на шинах 9 импульсов, уменьшенный на единицу. На первом выходе формирователя I кодов единичный сигнал появляется, еспи импульсы появляются сразу на друх или более шинах 9, или сохраняется, если сначала действовал импульс топько на одной из шин 9. При появлении сигнала на первом выходе формирователя 1 кодов, аналогично вышеописанному, появляется сигнал па шине 10 и дополнительно закрывается элемент И 5. При появлении кода, отличного от нулевого, на выходах формирователя 1 кодов, начиная с второго и до n-го, появлстся единичный сигнал з а выгоде г элемента ИЛИ 2, открывается элемент И 4 и импульсы генератора 8 начинают 55 поступать на тактовый вход накапливающего сумматора 6. Сигнал с выхода элемента ИЛИ 2 переводит счетчик 7 в режим записи ин~ формации и, пока он действует, в счетчик 7 постоянно переписывается содержимое накапливающего сумматора 6, т.е. при каждом изменении содержимого накапливающего сумматора 6 изменяется и содержимое счетчика 7. В момент, когда содержимое счетчика 7 станет отличным от нулевого, на его выходе появлется единичный сигнал, который подготавливает к открытию элемент И 5, но элемент И 5 остается закрытым сигналом с первого выхода формирователя I кодов. Каждый импульс, поступающий на тактовый вход накапливающего сумматора 6, прибавляет к его содержимому кода, находящийся in выходах формирователя 1 кодов с второго по n-й. Так, если на выходах формирователя 1 кодов с второго по п-й находится например, код числа 2 (в этом случае действуют импульсы на трех шинах 9 ) , то после первого импульса, поступившего на тактовый вход, в накапливающем сумматоре 6 будет число 2, после второго - число 4, после третьего - 6 и т.д., т.е. пока на шинах 9 будут действовать три импульса к содержимому накапливающего сумматора 6 С\'дут прибавляться числа 2. При изменении числа импульсов, действующих на шинах 9, но при числе импульсов, действующих на шинах 9, большем одного, изменяется и код на выходах формирователя кодов 1 с второго по п-й, л далее каждый импульс генератора В, поступающий на тактовый вход накапливающего сумматора 6, прибавляет к его содержимому новый код - уменьшенный на единицу кол числа импульсов, действующих на шинах 9. Так, если в описанном выше случае, исчезает импульс на одной из шин 9, т.е. на них остается два импульса, то па выходах формирователя 1 кодов с второго по п-и присутствует код числа 1 и тогда каждый импульс, поступающий на тактовый вход накапливающего сумматора 6, прибавляет к его содержимому число 1. При исчезновении импульсов на всех шинах 9, кроме одной4 исчезает код на выходах формирователя 1 кодов с второго по п-и, поэтому исчезает сигнал па выходе элемента ИЛИ 2, закрывается элемент И 4, счетчик 7 переходит в режим храпения информации, разрешается работа счетчика 7 по 1624671 вычитающему входу. В накапливающем сумматоре б и в счетчике 7 импульсов находится код суммы общих частей импульсов, действовавших на шинах 9. При исчезновении импульсов на всех шинах 9 исчезает единичный сигнал и на первом выходе формирователя 1 кодов, но на выходе элемента ИЛИ 3 и на шипе 10 единичный сигнал остает10 ся, так как действует единичный сигнал на выходе счетчика 7 импульсов. Одновременно при исчезновении сигнала на выходе формирователя 1 кодов открывается элемент И 5 и импульсы 15 генератора 8 начинают проходить на вычитающий вход счетчика 7. Каждый из импульсов, поступающих на вычитающий вход счетчика 7 импульсов, вычитает из его содержимого единицу. 20 Б момент, когда окончится на вычитающем входе счетчика 7 импульс, записавший в нем число 0, на выходе счетчика 7 исчезает единичный сигнал, вследствие этого закрывается 25 элемент И 5 и исчезает сигнал на выходе элемента ИЛИ 3 и на шине 10. Формирование импульса, равного по длительности сумме длительностей импульсов, поступающих на шины 9, окончилось. При исчезновении сигна- 30 ла на выходе элемента ИЛИ 3 устанавливается * нулевое положение накаплиз вающий сумматор 6 и устройство перехо дит в исходное состояние. Допустим, что на трех шинах 9 од„ 35 новременио начали действовать импульсы длительностью Ц = З Т , t.=5T и t^=7T, где Т - период импульсов генератора 8, тогда с момента появления этих импульсов и до окончания самого короткого импульса t i на выходах формирователя 1 кодов с второго по п-й находится код числа 2, который суммируется три раза, т.е. в момент окончания импульса tj в накапливающем суммато- 45 ре 6 находится число 6. С момента окончания импульса t ( и до окончания импульса t- на выходах формирователя 2 кодов с второго по п-й находится число 1, которое два раза прибавляется к содержимому накапливающего сумматора 6, в котором в момент окончания импульса t^ записано число 8. С момента окончания импульса Г„ и до окончания импульса tj на выходах фор-55 8 мирователя I кодов, с второго по п-й находится код числа 0, кроме того, импульсы генератора 8 не поступают на тактовый вход накапливают^ го сумматора 6, в котором сохранится число 8. В счетчике 7 с момента окончаи до момента окончания импульса t_ будет также число 8, ния импульса В момент окончания импульса t начинает работать на вычитание счетчик 7 и к выданному на шину 10 импульсу длительностью 7Т добавляется часть импульса длительностью 8Т и, таким образом, на шину 10 выдается импульс длительностью- 15Т, т.е. импульс, равный по длительности сумме длительностей импульсов, поступивших на шины 9. I Ф о р м у л а и з о б р е т е н и я Преобразователь длительности импульсов, содержащий входные шины,соединенные с соответствующими входами формирователя кодов, выходы которого, начиная с второго, соединены с соответствующими входами первого элемента ИЛИ, выход которого соединен с первым входом первого элемента И, второй вход которого соединен с выходом генератора тактовых импульсов второй элемент ИЛИ, выход которого соединен с выходной шиной, первый вход - с первым входом второго эле* .мента И, а второй вход - с выходом счетчика импульсов, вычитающий вход которого соединен с выходом второго элемента И, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и разрешающей способности, в него введен накапливающий сумматор, информационные входы которого соединены с соответствующими входами первого элемента ИЛИ, вход синхронизации - с выходом первого элемента И, R-вход - с выходной шиной, а выходы - с соответствующими информационными входами счетчика импульсов, вход записи кода которого соединен с выходом первого элемента ИЛИ, а выход - с вторым входом второго элемента И, первый вход которого соединен с первым выходом Формирователя кодов, а третий вход - с выходом генератора тактовых импульсов. 1624671 Редактор Т. Лазоренко Составитель С. Ермаков Техред Л.Олийнык v • Корректор- М. Шароши Заказ 201 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
