Тренажер для альпіністів та скелелазів

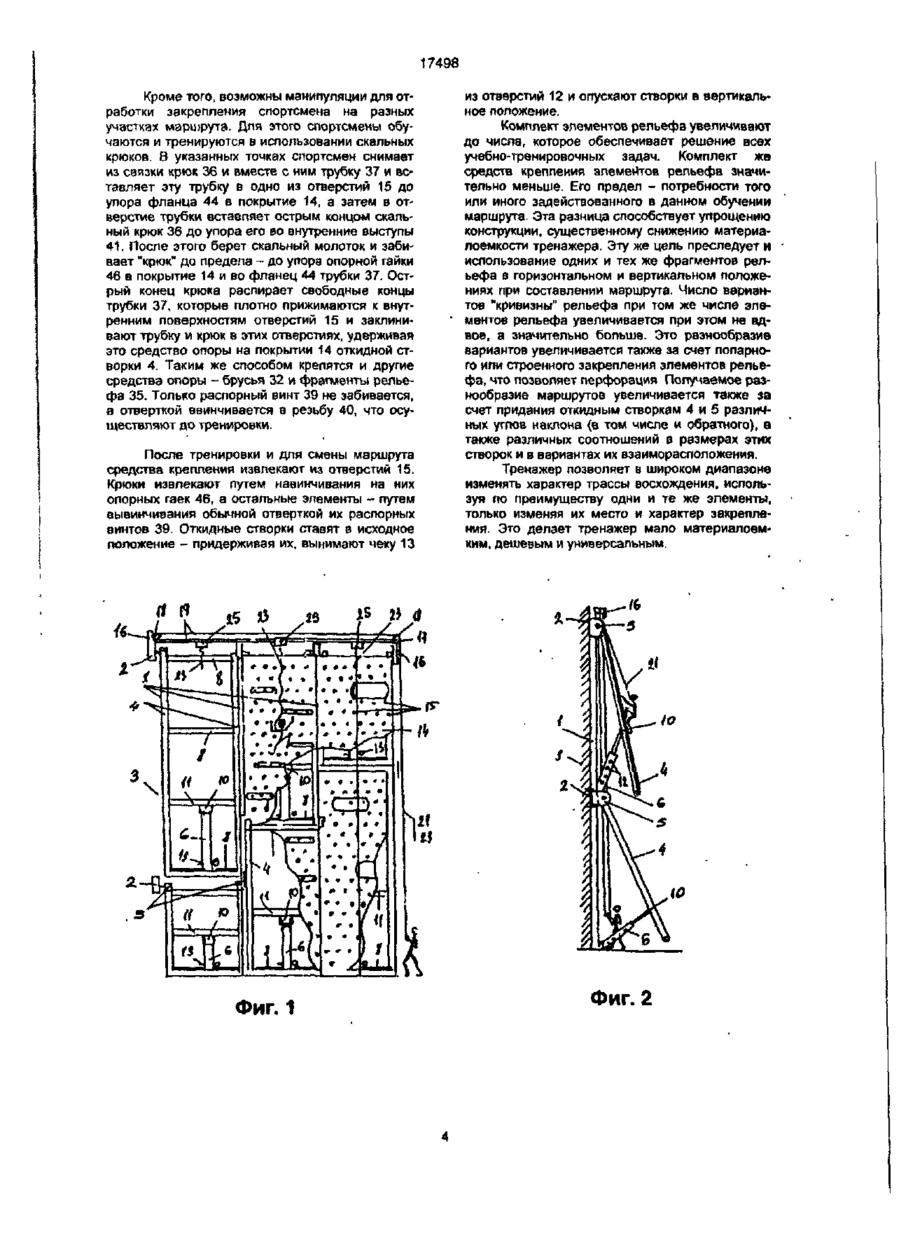

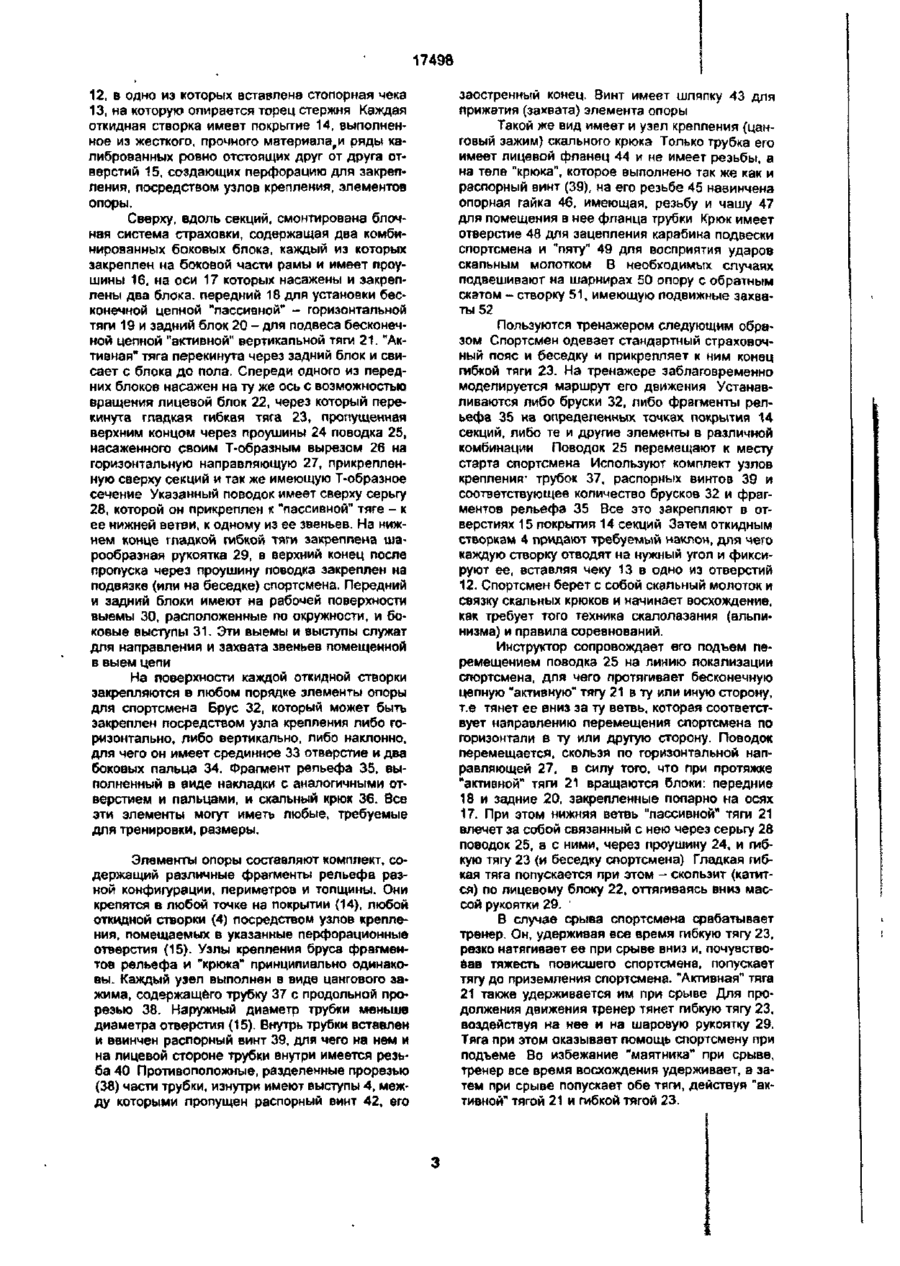

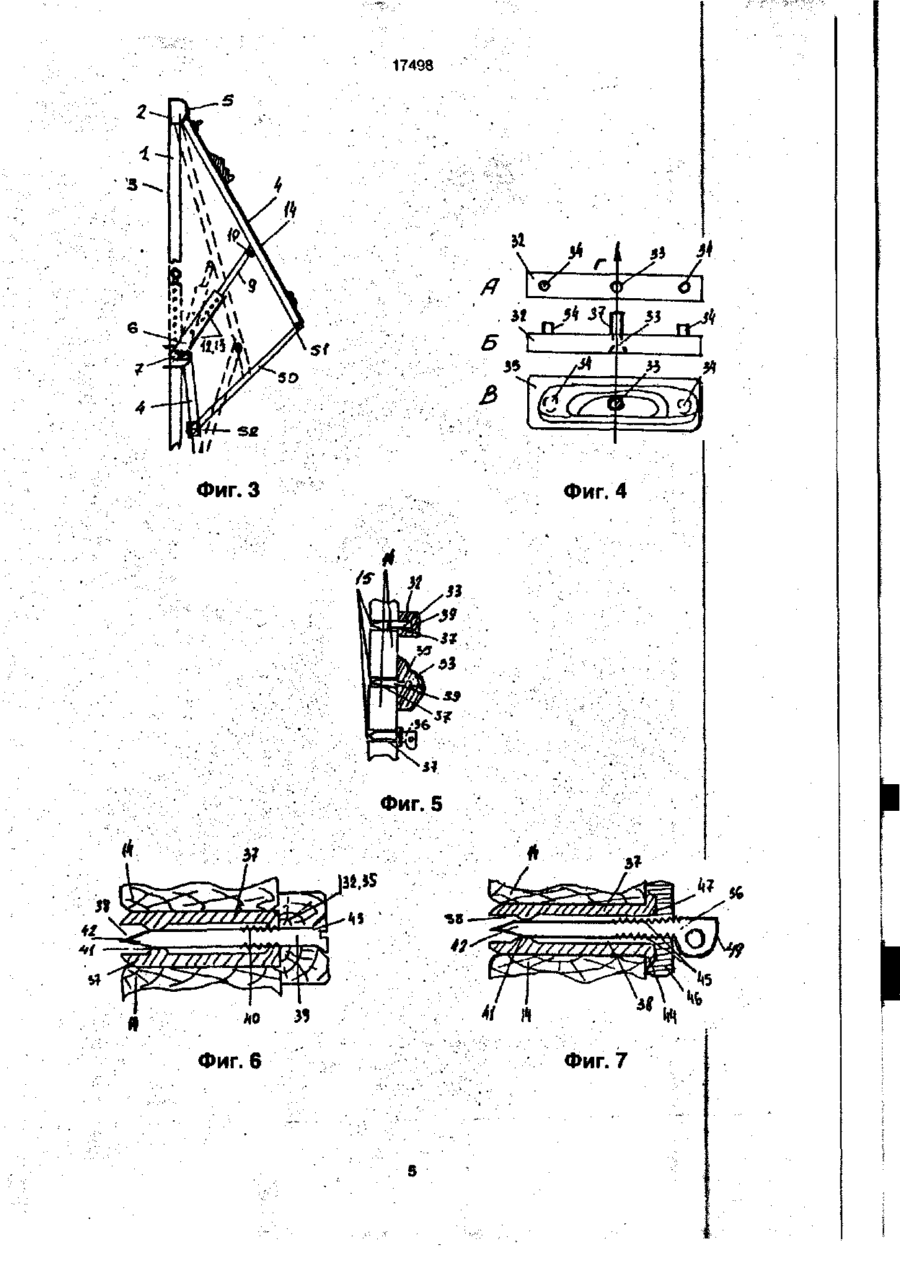

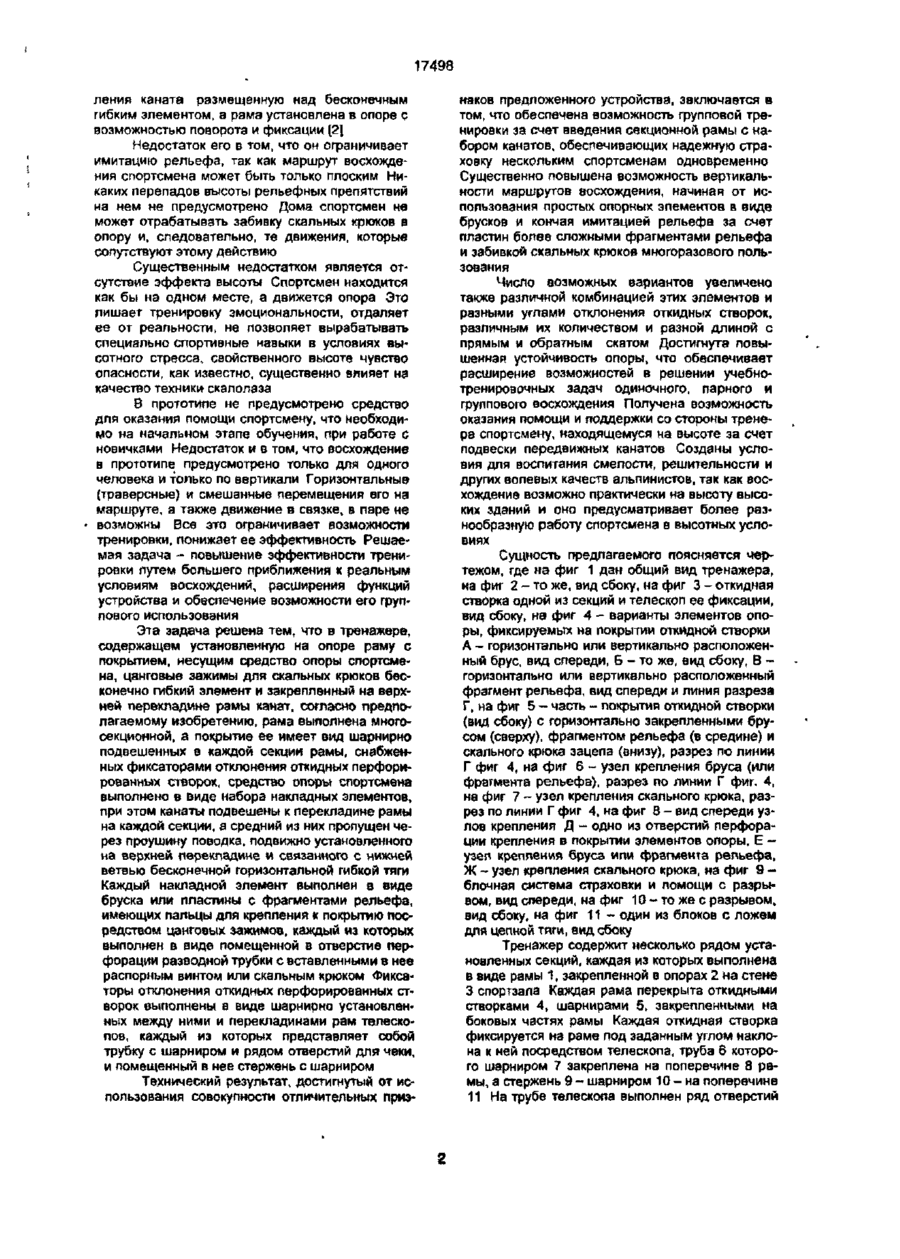

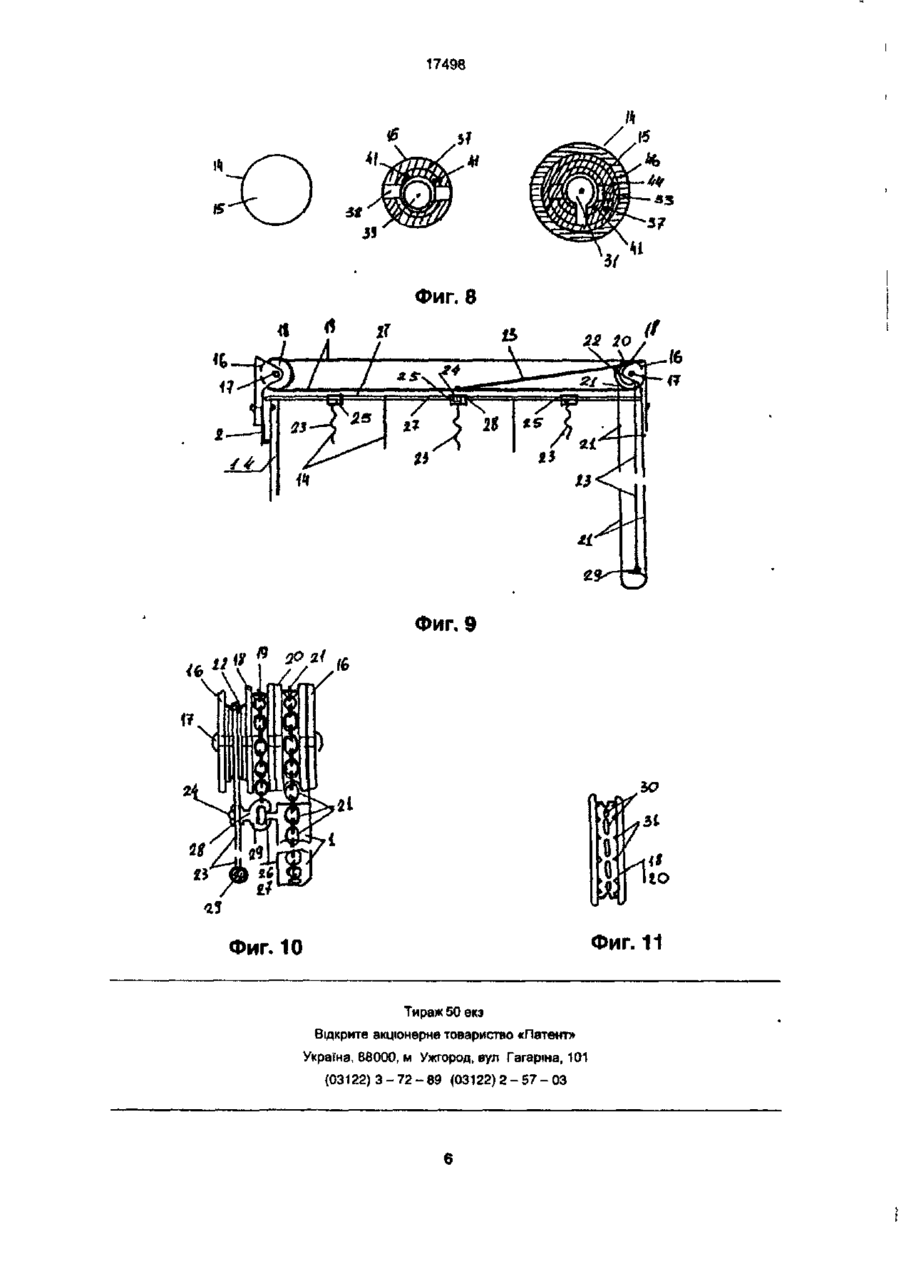

1 Тренажер для альпинистов и скалолазов, содержащий установленную на опоре раму с покрытием, несущим средства опоры спортсмена и цанговые зажимы для скальных крюков, бесконечно гибкий элемент и закрепленный на верхней перекладине рамы канат, отличающийся тем, что рама выполнена многосекционной, покрытие ее имеет вид шарнирно подвешенных в каждой секции, снабженных фиксаторами отклонения, перфорированных створок, средства опоры спортсмена выполнены в виде набора элементов, при этом канаты подвешены к перекла Изобретеиие относится к сперту, в частности, к приспособлениям для тренировки альпинистов, горных туристов и скалолазов. Известен Тренажер для альпинистов "зацеп", содержащий вертикальную опору, несущую установленные на разных уровнях упоры для ног и пластину для хвата руками, расположенную наклонно к опоре посредством откосов, при этом опора имеет вертикальные направляющие, упор для ног установлен в направляющих с возможностью перемещения и фиксации, а пластина шарнирно связана с опорой и откосами, при этом нижние концы последних размещены в направляющих с возможностью фиксированной установки [1]. Недостаток этого тренажера в том, что на нем слабо имитирован наклонный и вертикальный рельеф, свойственный маршрутам восхождения Имеющиеся упоры для ног и пластина для хвата руками - далеки от того, на что приходится дине рамы на всех секциях, а средний из них пропущен через проушину поводка, закрепленного на верхней перекладине рамы и связанного с нижней ветвью бесконечной горизонтальной гибкой тяги, установленной на закрепленных по бокам рамы блокам, взаимодействующих с бесконечной вертикальной гибкой тягой 2. Тренажер по п.1, отличающийся тем, что фиксаторы отклонения откидных створок выполнены в виде шарнирно установленных между ними и перекладинами рамы телескопов, каждый из которых представляет собой трубку с шарниром и рядом отверстий для чеки и помещенный в трубку стержень с шарниром 3 Тренажер по п 1, отличающийся тем, что набор элементов выполнен в виде брусков или пластин с фрагментами рельефа, имеющих пальцы и отверстия для крепления к покрытию посредством цанговых зажимов 4 Тренажер по п.1, отличающийся тем, что каждый цанговый зажим выполнен в виде помещенной в перфорационное отверстие покрытия разрезной трубки с вставленным в нее распорным винтом или скальным крюком. опираться спортсменам при естественных условиях альпинизма и скалолазания К тому же, тренажер не содержит средства страховки и фиксации спортсмена на наклонной и вертикальной опоре Не создает он и условий для работы на высоте, специфических для этого вида спорта и оказывающих влияние на эмоции, вестибулярную устойчивость и работоспособность спортсменов Наиболее близким по технической сущности является Тренажер "стена", содержащий раму, закрепленный на ней бесконечный гибкий элемент, несущий рейки, установленные одна над одной, при этом он имеет панели с рейками и цанговые зажимы для размещения скальных крюков, установленные на рейках, при этом рейки связаны шарнирно одна с другой и имеет Тобразные выступы, распопоженные на внутренней их стороне, а рама-паз для размещения выступов, причем рама имеет перекладину для креп 00 О) 17498 ления каната размещенную над бесконечным гибким элементом, а рама установлена в опоре с возможностью поворота и фиксации [21 Недостаток его в том, что он ограничивает имитацию рельефа, так как маршрут восхождения спортсмена может быть только плоским Никаких перепадов высоты рельефных препятствий на нем не предусмотрено Дома спортсмен не может отрабатывать забивку скальных крюков в опору и, следовательно, те движения, которые сопутствуют этому действию Существенным недостатком является отсутствие эффекта высоты Спортсмен находится как бы на одном месте, а движется опора Это лишает тренировку эмоциональности, отдаляет ее от реальности, не позволяет вырабатывать специально спортивные навыки в условиях высотного стресса, свойственного высоте чувство опасности, как известно, существенно влияет на качество техники скалолаза 8 прототипе не предусмотрено средство для оказания помощи спортсмену, что необходимо на начальном этапе обучения, при работе с новичками Недостаток и в том, что восхождение в прототипе предусмотрено только для одного человека и только по вертикали Горизонтальные (траверсные) и смешанные перемещения его на маршруте, а также движение в связке, в паре не возможны Все это ограничивает возможности тренировки, понижает ее эффективность Решаемая задача - повышение эффективности тренировки путем большего приближения к реальным условиям восхождений, расширения функций устройства и обеспечение возможности его группового использования Эта задача решена тем, что в тренажере, содержащем установленную на опоре раму с покрытием, несущим средство опоры спортсмена, цанговые зажимы для скальных крюков бесконечно гибкий элемент и закрепленный на верхней перекладине рамы канат, согласно предполагаемому изобретению, рама выполнена многосекционной, а покрытие ее имеет вид шарнирно подвешенных в каждой секции рамы, снабженных фиксаторами отклонения откидных перфорированных створок, средство опоры спортсмена выполнено в виде набора накладных элементов, при этом канаты подвешены к перекладине рамы на каждой секции, а средний из них пропущен через проушину поводка, подвижно установленного на верхней перекладине и связанного с нижней ветвью бесконечной горизонтальной гибкой тяги Каждый накладной элемент выполнен в виде бруска или пластины с фрагментами рельефа, имеющих пальцы для крепления к покрытию посредством цанговых зажимов, каждый из которых выполнен в виде помещенной в отверстие перфорации разводной трубки с вставленными в нее распорным винтом или скальным крюком Фиксаторы отклонения откидных перфорированных створок выполнены в виде шарнирно установленных между ними и перекладинами рам телескопов, каждый из которых представляет собой трубку с шарниром и рядом отверстий для чеки, и помещенный в нее стержень с шарниром Технический результат, достигнутый от использования совокупности отличительных приз наков предложенного устройства, заключается в том, что обеспечена возможность групповой тренировки за счет введения секционной рамы с набором канатов, обеспечивающих надежную страховку нескольким спортсменам одновременно Существенно повышена возможность вертикальности маршрутов восхождения, начиная от использования простых опорных элементов в виде брусков и кончая имитацией рельефа за счет пластин более сложными фрагментами рельефа и забивкой скальных крюков многоразового пользования Число возможных вариантов увеличено также различной комбинацией этих элементов и разными углами отклонения откидных створок, различным их количеством и разной длиной с прямым и обратным скатом Достигнута повышенная устойчивость опоры, что обеспечивает расширение возможностей в решении учебнотренировочных задач одиночного, парного и группового восхождения Получена возможность оказания помощи и поддержки со стороны тренера спортсмену, находящемуся на высоте за счет подвески передвижных канатов Созданы условия для воспитания смелости, решительности и других волевых качеств альпинистов, так как восхождение возможно практически на высоту высоких зданий и оно предусматривает более разнообразную работу спортсмена в высотных условиях Сущность предлагаемого поясняется чертежом, где на фиг 1 дан общий вид тренажера, на фиг 2 - то же, вид сбоку, на фиг 3 - откидная створка одной из секций и телескоп ее фиксации, вид сбоку, на фиг 4 - варианты элементов опоры, фиксируемых на покрытии откидной створки А - горизонтально или вертикально расположенный брус, вид спереди, Б - то же, вид сбоку, В горизонтально или вертикально расположенный фрагмент рельефа, вид спереди и линия разреза Г, на фиг 5 - часть - покрытия откидной створки (вид сбоку) с горизонтально закрепленными брусом (сверху), фрагментом рельефа (в средине) и скального крюка зацепа (внизу), разрез по линии Г фиг 4, на фиг 6 - узел крепления бруса (или фрагмента рельефа), разрез по линии Г фиг. 4, на фиг 7 - узел крепления скального крюка, разрез по пинии Г фиг 4, на фиг 8 - вид спереди узлов крепления Д - одно из отверстий перфорации крепления в покрытии элементов опоры, Е узел крепления бруса или фрагмента репьефа, Ж - узел крепления скального крюка, на фиг 9 блочная система страховки и помощи с разрывом, вид спереди, на фиг 10 - то же с разрывом, вид сбоку, на фиг 11 - один из блоков с ложем для цепной тяги, вид сбоку Тренажер содержит несколько рядом установленных секций, каждая из которых выполнена в виде рамы 1, закрепленной в опорах 2 на стене 3 спортзала Каждая рама перекрыта откидными створками 4, шарнирами 5, закрепленными на боковых частях рамы Каждая откидная створка фиксируется на раме под заданным углом наклона к ней посредством телескопа, труба 6 которого шарниром 7 закреплена на поперечине 8 рамы, а стержень 9 - шарниром 10 - на поперечине 11 На трубе телескопа выполнен ряд отверстий 17498 12, в одно из которых вставлена стопорная чека 13, на которую опирается торец стержня Каждая откидная створка имеет покрытие 14, выполненное из жесткого, прочного материалами ряды калиброванных ровно отстоящих друг от друга отверстий 15, создающих перфорацию для закрепления, посредством узлов крепления, элементов опоры. Сверху, вдоль секций, смонтирована блочная система страховки, содержащая два комбинированных боковых блока, каждый из которых закреплен на боковой части рамы и имеет проушины 16. на оси 17 которых насажены и закреплены два блока, передний 18 для установки бесконечной цепной "пассивной" - горизонтальной тяги 19 и задний блок 20 - для подвеса бесконечной цепной "активной" вертикальной тяги 21. "Активная" тяга перекинута через задний блок и свисает с блока до пола. Спереди одного из передних блоков насажен на ту же ось с возможностью вращения лицевой блок 22, через который перекинута гладкая гибкая тяга 23, пропущенная верхним концом через проушины 24 поводка 25, насаженного своим Т-образным вырезом 26 на горизонтальную направляющую 27, прикрепленную сверху секций и так же имеющую Т-образное сечение Указанный поводок имеет сверху серьгу 28, которой он прикреплен к "пассивной" тяге - к ее нижней ветви, к одному из ее звеньев. На нижнем конце гладкой гибкой тяги закреплена шарообразная рукоятка 29, в верхний конец после пропуска через проушину поводка закреплен на подвязке (или на беседке) спортсмена. Передний и задний блоки имеют на рабочей поверхности выемы 30, расположенные по окружности, и боковые выступы 31. Эти выемы и выступы служат для направления и захвата звеньев помещенной в выем цепи На поверхности каждой откидной створки закрепляются в любом порядке элементы опоры для спортсмена Брус 32, который может быть закреплен посредством узла крепления либо горизонтально, либо вертикально, либо наклонно, для чего он имеет срединное 33 отверстие и два боковых пальца 34. Фрагмент рельефа 35, выполненный в виде накладки с аналогичными отверстием и пальцами, и скальный крюк 36. Все эти элементы могут иметь любые, требуемые для тренировки, размеры. Элементы опоры составляют комплект, содержащий различные фрагменты рельефа разной конфигурации, периметров и толщины. Они крепятся в любой точке на покрытии (14), любой откидной створки (4) посредством узлов крепления, помещаемых в указанные перфорационные отверстия (15). Узлы крепления бруса фрагментов рельефа и "крюка" принципиально одинаковы. Каждый узел выполнен в виде цангового зажима, содержащего трубку 37 с продольной прорезью 38. Наружный диаметр трубки меньше диаметра отверстия (15). Внутрь трубки вставлен и ввинчен распорный винт 39, для чего на нем и на лицевой стороне трубки внутри имеется резьба 40 Противоположные, разделенные прорезью (38) части трубки, изнутри имеют выступы 4, между которыми пропущен распорный винт 42, его заостренный конец. Винт имеет шляпку 43 для прижатия (захвата) элемента опоры Такой же вид имеет и узел крепления (цанговый зажим) скального крюка Только трубка его имеет лицевой фланец 44 и не имеет резьбы, а на теле "крюка", которое выполнено так же как и распорный винт (39), на его резьбе 45 навинчена опорная гайка 46, имеющая, резьбу и чашу 47 для помещения в нее фланца трубки Крюк имеет отверстие 48 для зацепления карабина подвески спортсмена и "пяту" 49 для восприятия ударов скальным молотком В необходимых случаях подвешивают на шарнирах 50 опору с обратным скатом - створку 51, имеющую подвижные захваты 52 Пользуются тренажером следующим образом Спортсмен одевает стандартный страховочный пояс и беседку и прикрепляет к ним конец гибкой тяги 23. На тренажере заблаговременно моделируется маршрут его движения Устанавливаются либо бруски 32, либо фрагменты рельефа 35 на определенных точках покрытия 14 секций, либо те и другие элементы в различной комбинации Поводок 25 перемещают к месту старта спортсмена Используют комплект узлов крепления- трубок 37. распорных винтов 39 и соответствующее количество брусков 32 и фрагментов рельефа 35 Все это закрепляют в отверстиях 15 покрытия 14 секций Затем откидным створкам 4 придают требуемый наклон, для чего каждую створку отводят на нужный угоп и фиксируют ее, вставляя чеку 13 в одно из отверстий 12. Спортсмен берет с собой скальный молоток и связку скальных крюков и начинает восхождение, как требует того техника скалолазания (альпинизма) и правила соревнований. Инструктор сопровождает его подъем перемещением поводка 25 на линию локализации спортсмена, для чего протягивает бесконечную цепную "активную" тягу 21 в ту или иную сторону, т.е тянет ее вниз за ту ветвь, которая соответствует направлению перемещения спортсмена по горизонтали в ту или другую сторону. Поводок перемещается, скользя по горизонтальной направляющей 27, в силу того, что при протяжке "активной" тяги 21 вращаются блоки: передние 18 и задние 20, закрепленные попарно на осях 17. При этом нижняя ветвь "пассивной" тяги 21 влечет за собой связанный с нею через серьгу 28 поводок 25, а с ними, через проушину 24, и гибкую тягу 23 (и беседку спортсмена) Гладкая гибкая тяга попускается при этом - скользит (катится) по лицевому блоку 22, оттягиваясь вниз массой рукоятки 29. ' В случае срыва спортсмена срабатывает тренер. Он, удерживая все время гибкую тягу 23, резко натягивает ее при срыве вниз и. почувствовав тяжесть повисшего спортсмена, попускает тягу до приземления спортсмена. "Активная" тяга 21 также удерживается им при срыве Для продолжения движения тренер тянет гибкую тягу 23, воздействуя на нее и на шаровую рукоятку 29. Тяга при этом оказывает помощь спортсмену при подъеме Во избежание "маятника" при срыве, тренер все время восхождения удерживает, а затем при срыве попускает обе тяги, действуя "активной" тягой 21 и гибкой тягой 23. 17498 Кроме того, возможны манипуляции для отработки закрепления спортсмена на разных участках маршрута. Для этого спортсмены обучаются и тренируются в использовании скальных крюков. В указанных точках спортсмен снимает из связки крюк 36 и вместе с ним трубку 37 и вставляет эту трубку в одно из отверстий 15 до упора фланца 44 в покрытие 14, а затем в отверстие трубки вставляет острым концом скальный крюк 36 до упора его во внутренние выступы 41. После этого берет скальный молоток и забивает "крюк" до предела - до упора опорной гайки 46 в покрытие 14 и во фланец 44 трубки 37. Острый конец крюка распирает свободные концы трубки 37, которые плотно прижимаются к внутренним поверхностям отверстий 15 и заклинивают трубку и крюк в этих отверстиях, удерживая это средство опоры на покрытии 14 откидной створки 4. Таким же способом крепятся и другие средства опоры - брусья 32 и фрагменты рельефа 35. Только распорный винт 39 не забивается, з отверткой ввинчивается в резьбу 40, что осуществляют до тренировки. из отверстий 12 и опускают створки в вертикальное положение. Комплект элементов рельефа увеличивают до числа, которое обеспечивает решение всех учебно-тренировочных задач. Комплект же средств крепления элементов рельефа значительно меньше. Его предел - потребности того или иного задействованного в данном обучении маршрута- Эта разница способствует упрощению конструкции, существенному снижению материалоемкости тренажера. Эту же цель преследует и использование одних и тех же фрагментов рельефа в горизонтальном и вертикальном положениях при составлении маршрута. Число вариантов "кривизны" рельефа при том же числе элементов рельефа увеличивается при этом не вдвое, а значительно больше. Это разнообразие вариантов увеличивается также за счет попарного или строенного закрепления элементов рельефа, что позволяет перфорация Получаемое разнообразие маршрутов увеличивается также за счет придания откидным створкам 4 и 5 различных углов наклона (в том числе и обратного), а также различных соотношений в размерах этих створок и в вариантах их взаиморасположения. Тренажер позволяет в широком диапазоне изменять характер трассы восхождения, используя по преимуществу одни и те же элементы, только изменяя их место и характер закрепления. Это делает тренажер мало материалоемким, дешевым и универсальным. После тренировки и для смены маршрута средства крепления извлекают из отверстий 15. Крюки извлекают путем навинчивания на них опорных гаек 46, а остальные элементы - путем вывинчивания обычной отверткой их распорных винтов 39. Откидные створки ставят в исходное положение - придерживая их, вынимают чеку 13 аг ? 5 ІЇ 4 < ? Фиг. 1 Фиг. 2 17498 V4* .35 3 Фиг. З Фиг. 4 Фиг. 5 Фиг. 7 17498 / 4 ) *гт 3S «Кг 'U Фиг. 8 4 Л Фиг. 9 о/ ТІ£О Фиг. 11 Фиг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
