Спосіб кислотної обробки пласта

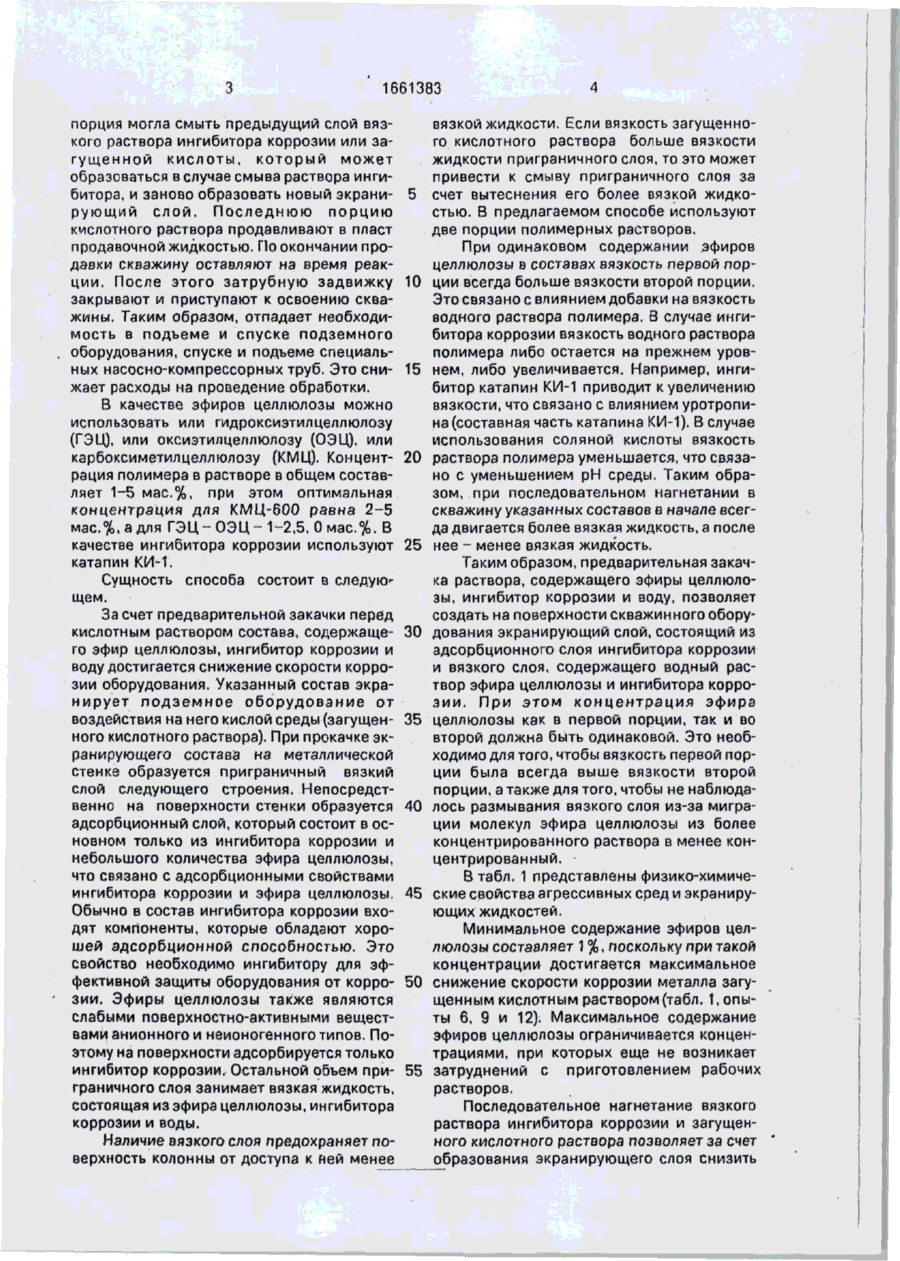

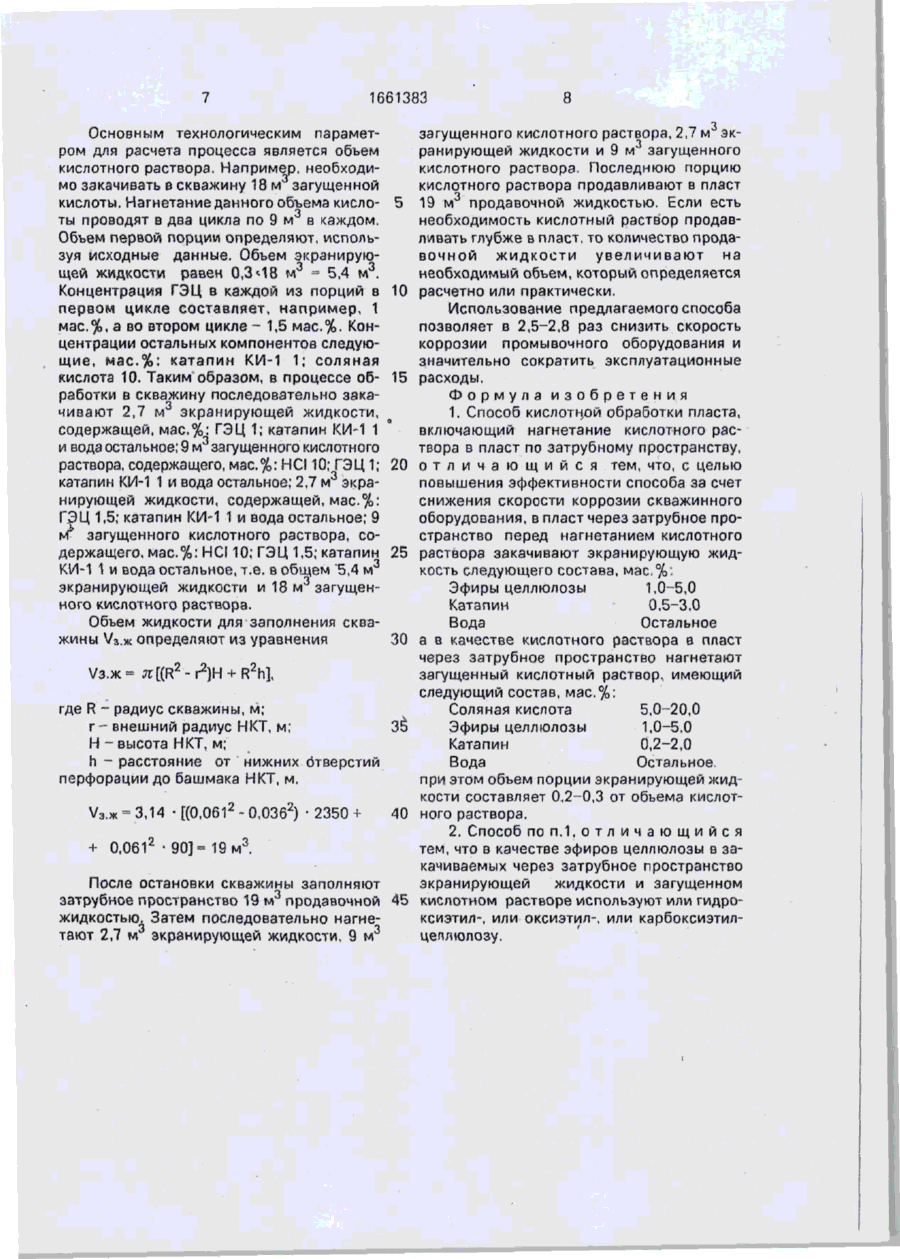

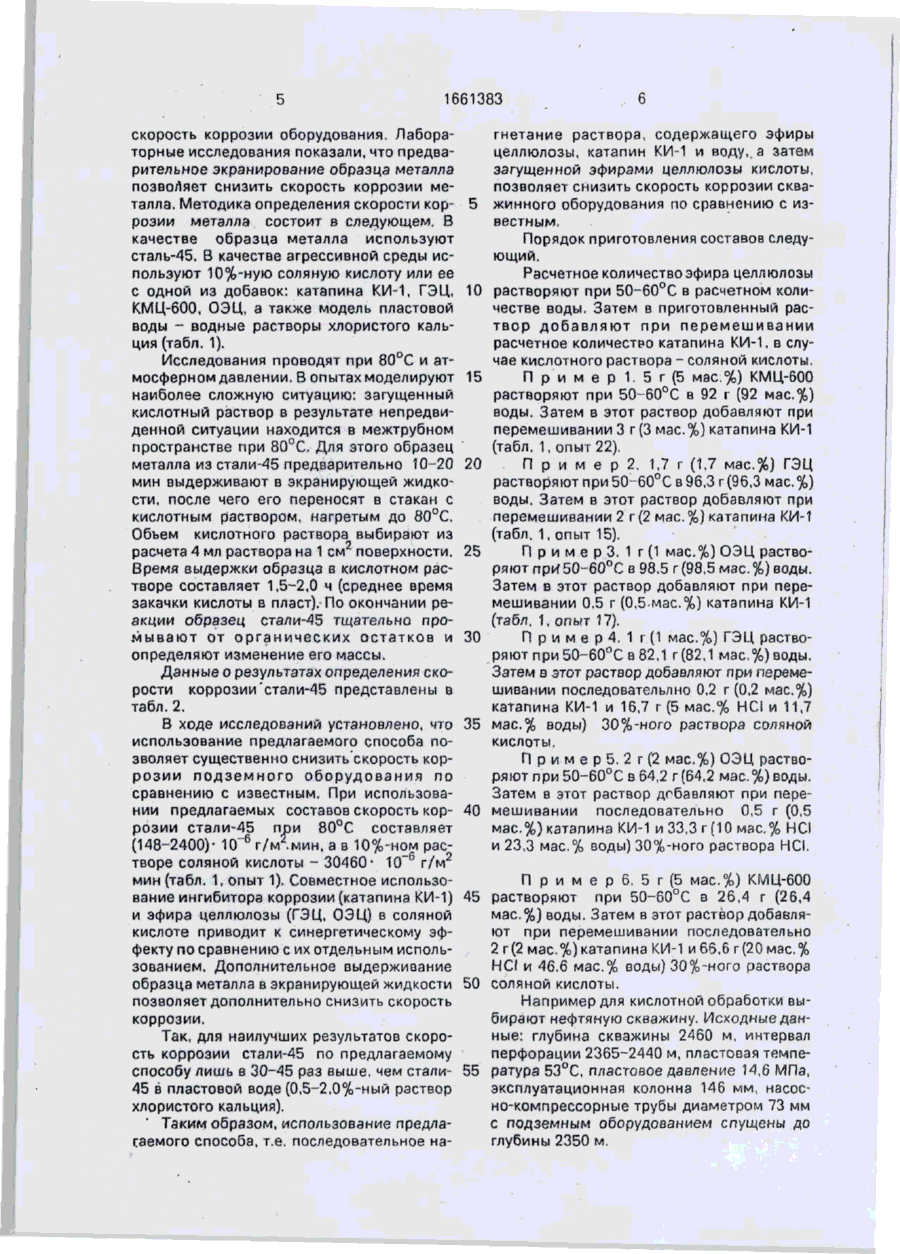

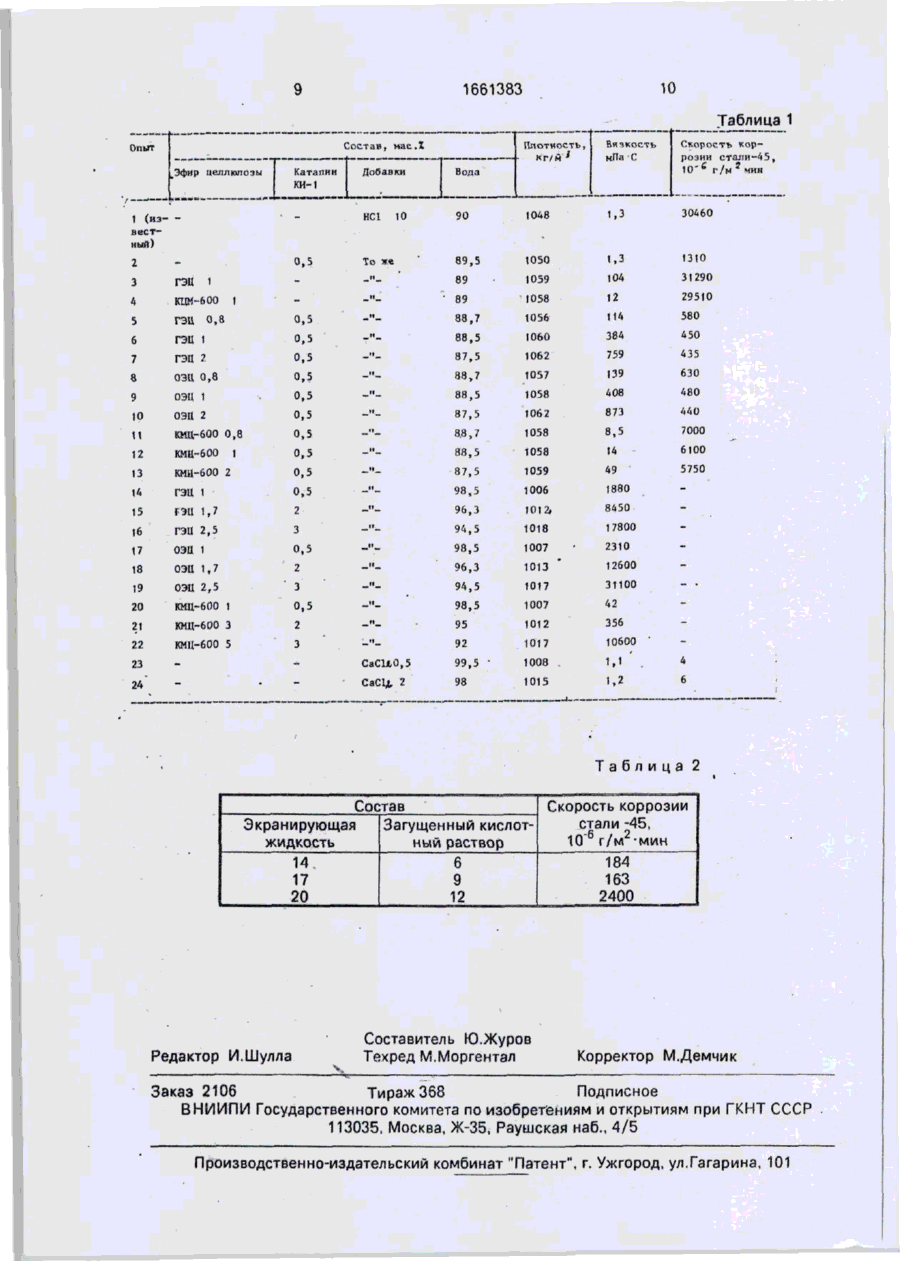

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (5D5 1661383 А Е 21 В 43/27 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 {21)4714371/03 (23)03.07.89 (46)07.07.91. Бюл, №25 (71) Нефтегазодобывающее управление "Долинанефтегаз" (72) М.И.Рудой, В.Г.Касянчук и В.А.Петриняк (53)622.245(088.8) (56) Авторское свидетельство СССР № 289194, кл. Е 21 В 43/27, 1976. (54) СПОСОБ КИСЛОТНОЙ ОБРАБОТКИ ПЛАСТА (5?) Изобретение относится к нефтегазодобывающей пром-сти. Цель - повышение эффективности способа за счет снижения скорости коррозии скважинного оборудования. В остановленную скважину закачивают экранирующую жидкость следующего состава, мас.%: эфиры целлюлозы (ЭЦ) 1,05,0; ингибитор коррозии (ИК) 0,5-3,0; вода остальное. Затем в скважину нагнетают загущенный кислотный раствор, содержащий следующие компоненты при их соотношении, мас.%: соляная кислота 5,0-20,0; ЭЦ 1,0-5,0; ИК 0,2-2,0; вода остальное. Объем порции экранирующей жидкости составляет 0,2-0,3 объема порции загущенного кислотного состава. В качестве ЭЦ используют или окси-, или гидрокси-ИК-катанин КЙ-1. Порции составов продавливают в пласт продавочной жидкостью и оставляют в пласте на время прохождения реакции, после чего осваивают скважину. Способ позволяет снизить скорость коррозии в 2,5-2,8 раз. 1 з.п. ф-лы, 2 табл. ' Изобретение относится к нефтегазодобывающей промышленности, в частности к способам кислотной обработки скважин. Целью изобретения является повышение эффективности способа за счет снижения скорости коррозии скважинного оборудования. Способ осуществляют следующим образом. Скважину останавливают на время проведения обработки, Линию, по которой намечено нагнетать рабочие растворы, подключают к затрубному пространству. Затрубное пространство заполняют продавочной жидкостью (нефтью, пластовой водой и дрД и проверяют его на наличие циркуляции, После проведения всех подготовительных работ в затрубное пространство нагнетают экранирующую жидкость следующего состава, мас.%: Эфиры целлюлозы 1,0-5,0 Каталин 0,5-3,0 Вода Остальное Затем в скважину нагнетают загущенный кислотный раствор следующего состава, мае %: Соляная кислота 5 0-20,0 Эфиры целлюлозы 1,0-5,0 Катапин 0,2-2,0 Вода Остальное Объем порции экранирующей жидкости составляет 0,2-0,3 обьема загущенного кислотного раствора. Если объем кислоты невелик, то нагнетание проводят в один цикл, если объем кислотного раствора больше 1215 м3, то его нагнетание проводится в 2-3 приема. При этом концентрация эфиров целлюлозы в первом составе каждого цикла должна быть выше, чем в предыдущем цикле. Это необходимо для того, чтобы первая РІЇФ 1661383 порция могла смыть предыдущий слой вязкого раствора ингибитора коррозии или загущенной кислоты, который может образоваться в случае смыва раствора ингибитора, и заново образовать новый экранирующий слой. Последнюю порцию кислотного раствора продавливают в пласт продавочной жидкостью. По окончании продэвки скважину оставляют на время реакции. После этого затрубную задвижку закрывают и приступают к освоению скважины, Таким образом, отпадает необходимость в подъеме и спуске подземного оборудования, спуске и подъеме специальных нзсосно-компрессорных труб. Это снижает расходы на проведение обработки. В качестве эфиров целлюлозы можно использовать или гидроксиэтилцеллюлозу (ГЭЦ), или оксиэтилцеллюлозу (ОЭЦ), или карбоксиметилцеллюлозу (КМЦ). Концентрация полимера в растворе в общем составляет 1-5 мас.%, при этом оптимальная концентрация для КМЦ-600 равна 2-5 мас.%, а для ГЭЦ-ОЭЦ-1-2,5, 0 мас.%. В качестве ингибитора коррозии используют катапин КИ-1. Сущность способа состоит в следующем. За счет предварительной закачки перед кислотным раствором состава, содержащего эфир целлюлозы, ингибитор коррозии и воду достигается снижение скорости коррозии оборудования. Указанный состав экранирует подземное оборудование от воздействия на него кислой среды (загущенного кислотного раствора). При прокачке экранирующего состава на металлической стенке образуется приграничный вязкий слой следующего строения. Непосредственно на поверхности стенки образуется адсорбционный слой, который состоит в основном только из ингибитора коррозии и небольшого количества эфира целлюлозы, что связано с адсорбционными свойствами ингибитора коррозии и эфира целлюлозы. Обычно в состав ингибитора коррозии входят компоненты, которые обладают хорошей адсорбционной способностью. Это свойство необходимо ингибитору для эффективной защиты оборудования от коррозии. Эфиры целлюлозы также являются слабыми поверхностно-активными веществами анионного и неионогенного типов. Поэтому на поверхности адсорбируется только ингибитор коррозии. Остальной объем приграничного слоя занимает вязкая жидкость, состоящая из эфира целлюлозы, ингибитора коррозии и воды. Наличие вязкого слоя предохраняет поверхность колонны от доступа к ней менее 5 10 15 20 25 30 35 40 45 50 55 вязкой жидкости. Если вязкость загущенного кислотного раствора больше вязкости жидкости приграничного слоя, то это может привести к смыву приграничного слоя за счет вытеснения его более вязкой жидкостью. В предлагаемом способе используют две порции полимерных растворов. При одинаковом содержании эфиров целлюлозы в составах вязкость первой порции всегда больше вязкости второй порции. Это связано с влиянием добавки на вязкость водного раствора полимера. В случае ингибитора коррозии вязкость водного раствора полимера либо остается на прежнем уровнем, либо увеличивается. Например, ингибитор катапин КИ-1 приводит к увеличению вязкости, что связано с влиянием уротропина (составная часть катапина КИ-1). В случае использования соляной кислоты вязкость раствора полимера уменьшается, что связано с уменьшением рН среды. Таким образом, при последовательном нагнетании в скважину указанных составов в начале всегда двигается более вязкая жидкость, а после нее - менее вязкая жидкость. Таким образом, предварительная закачка раствора, содержащего эфиры целлюлозы, ингибитор коррозии и воду, позволяет создать на поверхности скважинного оборудования экранирующий слой, состоящий из адсорбционного слоя ингибитора коррозии и вязкого слоя, содержащего водный раствор эфира целлюлозы и ингибитора коррозии. При этом концентрация эфира целлюлозы как в первой порции, так и во второй должна быть одинаковой. Это необходимо для того, чтобы вязкость первой порции была всегда выше вязкости второй порции, а также для того, чтобы не наблюдалось размывания вязкого слоя из-за миграции молекул эфира целлюлозы из более концентрированного раствора в менее концентрированный. В табл. 1 представлены физико-химические свойства агрессивных сред и экранирующих жидкостей. Минимальное содержание эфиров целлюлозы составляет 1 %, поскольку при такой концентрации достигается максимальное снижение скорости коррозии металла загущенным кислотным раствором (табл. 1, опыты 6, 9 и 12). Максимальное содержание эфиров целлюлозы ограничивается концентрациями, при которых еще не возникает затруднений с приготовлением рабочих растворов. Последовательное нагнетание вязкого раствора ингибитора коррозии и загущенного кислотного раствора позволяет за счет образования экранирующего слоя снизить 1661383 скорость коррозии оборудования. Лабораторные исследования показали, что предварительное экранирование образца металла позволяет снизить скорость коррозии металла. Методика определения скорости коррозии металла состоит в следующем. В качестве образца металла используют сталь-45. В качестве агрессивной среды используют 10%-ную соляную кислоту или ее с одной из добавок: катапина КИ-1, ГЭЦ, КМЦ-600, ОЭЦ, а также модель пластовой воды - водные растворы хлористого кальция (табл. 1). Исследования проводят при 80°С и атмосферном давлении. В опытах моделируют наиболее сложную ситуацию: загущенный кислотный раствор в результате непредвиденной ситуации находится в межтрубном пространстве при 80°С. Для этого образец металла из стали-45 предварительно 10-20 мин выдерживают в экранирующей жидкости, после чего его переносят в стакан с кислотным раствором, нагретым до 80°С. Объем кислотного раствора выбирают из расчета 4 мл раствора на 1 см поверхности. Время выдержки образца в кислотном растворе составляет 1,5-2,0 ч (среднее время закачки кислоты в пласт). По окончании реакции образец стали-45 тщательно промывают от органических остатков и определяют изменение его массы. Данные о результатах определения скорости коррозии стали-45 представлены в табл. 2. В ходе исследований установлено, что использование предлагаемого способа позволяет существенно снизить скорость коррозии подземного оборудования по сравнению с известным. При использовании предлагаемых составов скорость коррозии стали-45 при 80°С составляет (148-2400)- 10~6 г/м2.мин, а в 10%-ном растворе соляной кислоты - 3046О- 10 6 г/м 2 мин (табл. 1, опыт 1), Совместное использование ингибитора коррозии (катапина КИ-1) и эфира целлюлозы (ГЭЦ, ОЭЦ} в соляной кислоте приводит к синергетическому эффекту по сравнению с их отдельным использованием. Дополнительное выдерживание образца металла в экранирующей жидкости позволяет дополнительно снизить скорость коррозии. Так, для наилучших результатов скорость коррозии стали-45 по предлагаемому способу лишь в 30-45 раз выше, чем стали45 в пластовой воде (0,5-2,0%-ный раствор хлористого кальция). Таким образом, использование предлагаемого способа, т.е. последовательное на 5 10 15 20 25 30 35 40 гнетание раствора, содержащего эфиры целлюлозы, катапин КИ-1 и воду,, а затем загущенной эфирами целлюлозы кислоты, позволяет снизить скорость коррозии скважинного оборудования по сравнению с известным. Порядок приготовления составов следующий. Расчетное количество эфира целлюлозы растворяют при 50-60°С в расчетном количестве воды. Затем в приготовленный раствор добавляют при перемешивании расчетное КОЛИЧЄСТРО катапина КИ-1, в случае кислотного раствора - соляной кислоты. П р и м е р 1 . 5 г ( 5 мас.%) КМЦ-600 растворяют при 50-60°С в 92 г (92 мас.%) воды. Затем в этот раствор добавляют при перемешивании 3 г(3 мас.%) катапина КИ-1 (табл. 1, опыт 22). П р и м е р 2. 1,7 г (1,7 мас.%) ГЭЦ растворяют при 50~60°С в 96,3 г (96,3 мае. %) воды. Затем в этот раствор добавляют при перемешивании 2 г (2 мае. %) катапина КИ-1 (табл. 1, опыт 15). П р и м е р 3. 1 г (1 мас.%) ОЭЦ растворяют при" 50-60°С в 98.5 г (98,5 мае. %) воды. Затем в этот раствор добавляют при перемешивании 0,5 г (0,5-мас.%) катапина КИ-1 (табл. 1, опыт 17). П р и м е р 4. 1 г (1 мас.%) ГЭЦ растворяют при50-60°С в82,1 г(82,1 мас.%)воды. Затем в этот раствор добавляют при перемешивании последовательлно 0,2 г (0,2 мас.%) катапина КИ-1 и 16,7 г (5 мас.% НС! и 11,7 мас.% воды) 30%-ного раствора соляной кислоты. П р и м е р 5. 2 г (2 мас.%) ОЭЦ растворяют при 50-60°С в 64,2 г(64.2 мас.%) воды. Затем в этот раствор добавляют при перемешивании последовательно 0,5 г (0,5 мас.%) катапина КИ-1 и 33,3 г(10 мас.% НСІ и 23,3 мас.% воды) 30%-ного раствора НО. П р и м е р е . 5 г (5 мас.%) КМЦ-600 45 растворяют при 50-60°С в 26,4 г (26,4 мас.%] воды. Затем в этот раствор добавляют при перемешивании последовательно 2 г(2 мас.%) катапина КИ-1 и 66,6 г(20 мас.% HCf и 46,6 мас.% воды} 30%-ного раствора 50 соляной кислоты. Например для кислотной обработки выбирают нефтяную скважину. Исходные данные: глубина скважины 2460 м, интервал перфорации 2365-2440 м, пластовая темпе55 ратура 53°С, пластовое давление 14,6 МПа, эксплуатационная колонна 146 мм, насосно-компрессорные трубы диаметром 73 мм с подземным оборудованием спущены до глубины 2350 м. 1661383 Основным технологическим параметром для расчета процесса является обьем кислотного раствора. Например, необходимо закачивать в скважину 18 м загущенной кислоты. Нагнетание данного объема кисло- 5 ты проводят в два цикла по 9 м 3 в каждом. Объем первой порции определяют, используя исходные данные. Обьем экранирующей жидкости равен 0,3^18 м « 5,4 м . Концентрация ГЭЦ в каждой из порций в 10 первом цикле составляет, например, 1 мас.%, а во втором цикле - 1,5 мас.%. Концентрации остальных компонентов следующие, мас.%: катапин КИ-1 1; соляная кислота 10. Таким образом, в процессе об- 15 работки в скважину последовательно закачивают 2,7 м экранирующей жидкости, содержащей, мас.%: ГЭЦ 1; катапин КИ-1 1 и вода остальное; 9 м 3 загущенного кислотного раствора, содержащего, мас.%; НС! 10; ГЭЦ 1; 20 катапин КИ-1 1 и вода остальное; 2,7 м 3 экранирующей жидкости, содержащей, мас.%: ГЭЦ 1,5; катапин КИ-1 1 и вода остальное; 9 NT загущенного кислотного раствора, содержащего, мас.%: HC110; ГЭЦ 1,5; катапин 25 КИ-1 1 и вода остальное, т.е. в общем ЪА м 3 экранирующей жидкости и 18 м 3 загущенного кислотного раствора. Объем жидкости для заполнения скважины Уз.ж определяют из уравнения 30 где R - радиус скважины, м; г -- внешний радиус НКТ, м; 3!э Н -высота НКТ, м; h - расстояние от нижних бтверстий перфорации до башмака НКТ, м. [(0,061 2 -0 ( 036 2 ) -2350 + 40 + 0.0612 -90]= 19 м 3 После остановки скважины заполняют затрубное пространство 19 м 3 продавочной 45 жидкостью. Затем последовательно нагне3 тают 2,7 м экранирующей жидкости, 9 м загущенного кислотного раствора, 2,7 м экранирующей жидкости и 9 м загущенного кислотного раствора. Последнюю порцию кислотного раствора продавливают в пласт 19 м 3 продавочной жидкостью. Если есть необходимость кислотный раствор продавливать глубже в пласт, то количество продавочной жидкости увеличивают на необходимый объем, который определяется расчетно или практически. Использование предлагаемого способа позволяет в 2,5-2,8 раз снизить скорость коррозии промывочного оборудования и значительно сократить эксплуатационные расходы. Формула изобретения 1, Способ кислотной обработки пласта, включающий нагнетание кислотного раствора в пласт по затрубному пространству, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности способа за счет снижения скорости коррозии скважинного оборудования, в пласт через затрубное пространство перед нагнетанием кислотного раствора закачивают экранирующую жидкость следующего состава, мас.%. Эфиры целлюлозы 1,0-5,0 Катапин 0,5-3,0 Вода Остальное а в качестве кислотного раствора в пласт через затрубное пространство нагнетают загущенный кислотный раствор, имеющий следующий состав, мас.%: Соляная кислота 5,0-20,0 Эфиры целлюлозы 1,0-5.0 Катапин 0,2-2,0 Вода Остальное, при этом обьем порции экранирующей жидкости составляет 0,2-0,3 от объема кислотного раствора. 2. Способ по п . 1 , о т л и ч а ю щ и й с я тем, что в качестве эфиров целлюлозы в закачиваемых через затрубное пространство экранирующей жидкости и загущенном кислотном растворе используют или гидроксиэтил-, или оксиэтил-, или карбоксиэтилцеппюлозу. 10 1661383 Таблица 1 Состав, мас.Х Опыт целлюлозы I -1 — * • • • ! • • ІЦІЦ Л •! И | | Ш Каталин I Катапнн і •1ЧІІІИ 11 — И |1 Плотиостъ, Vf/п •!• ' Вязкость мПа С Скорости коррозии стали-45, 2 1 0 ' * г / м мнн 30460 Вода НС1 1 (известный) Добавки Добавки 90 1U4H 1,3 10 0,5 То * е 89,5 1050 1,3 1310 3 ГЭЦ _И_ 89 1059 104 31290 4 кцм-боо -" 89 1058 12 29510 580 2 1 1 5 ГЗИ 0,5 -" 88,7 1056 U4 6 ГЭЦ 1 0,5 _'_ 88,5 1060 384 450 7 ГЭЦ 2 0.5 м 87,5 1062 759 435 ОЭИ 0,8 0,5 -" 88,7 1057 139 630 88,5 1058 408 480 440 7000 В
