Спосіб одержання силікагелю з молекулярноситовими властивостями

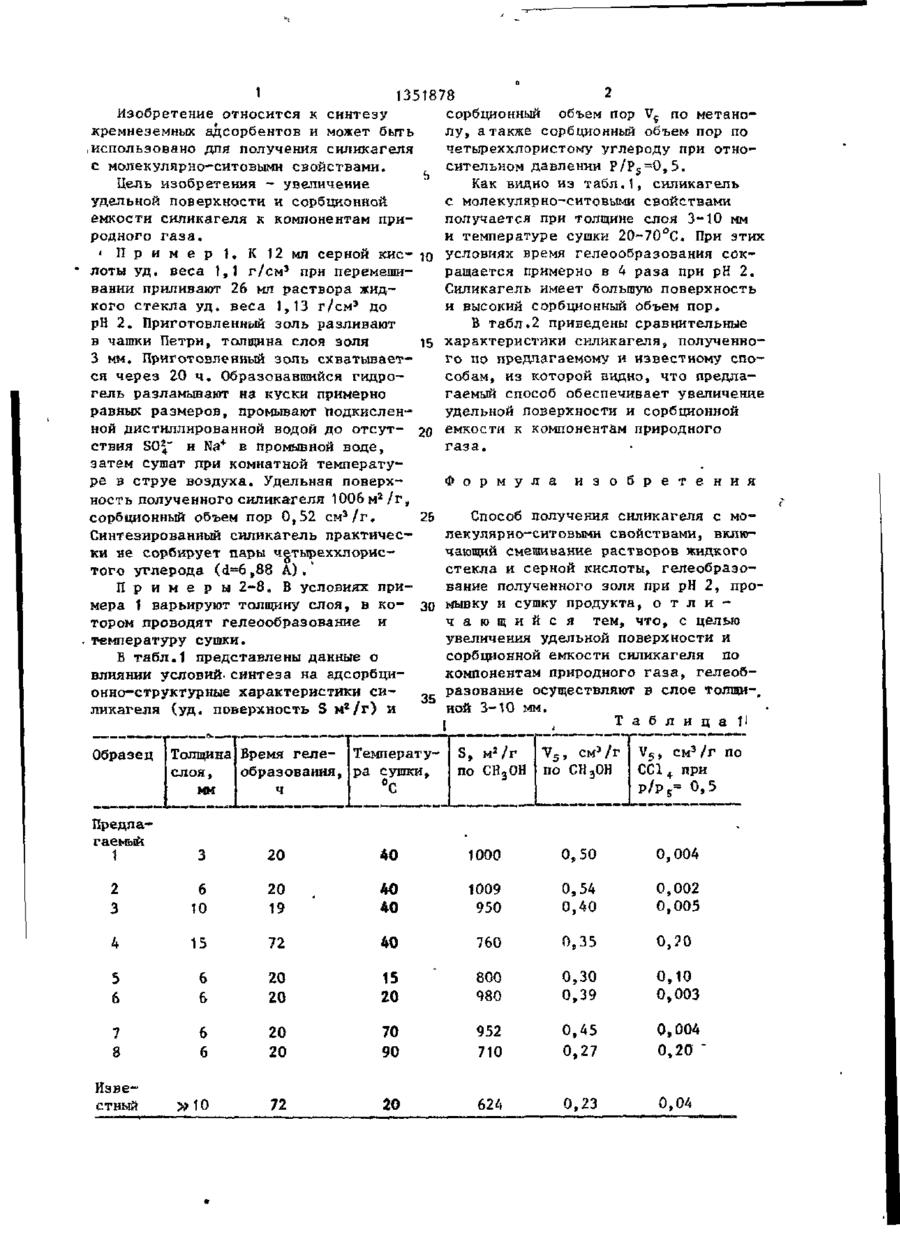

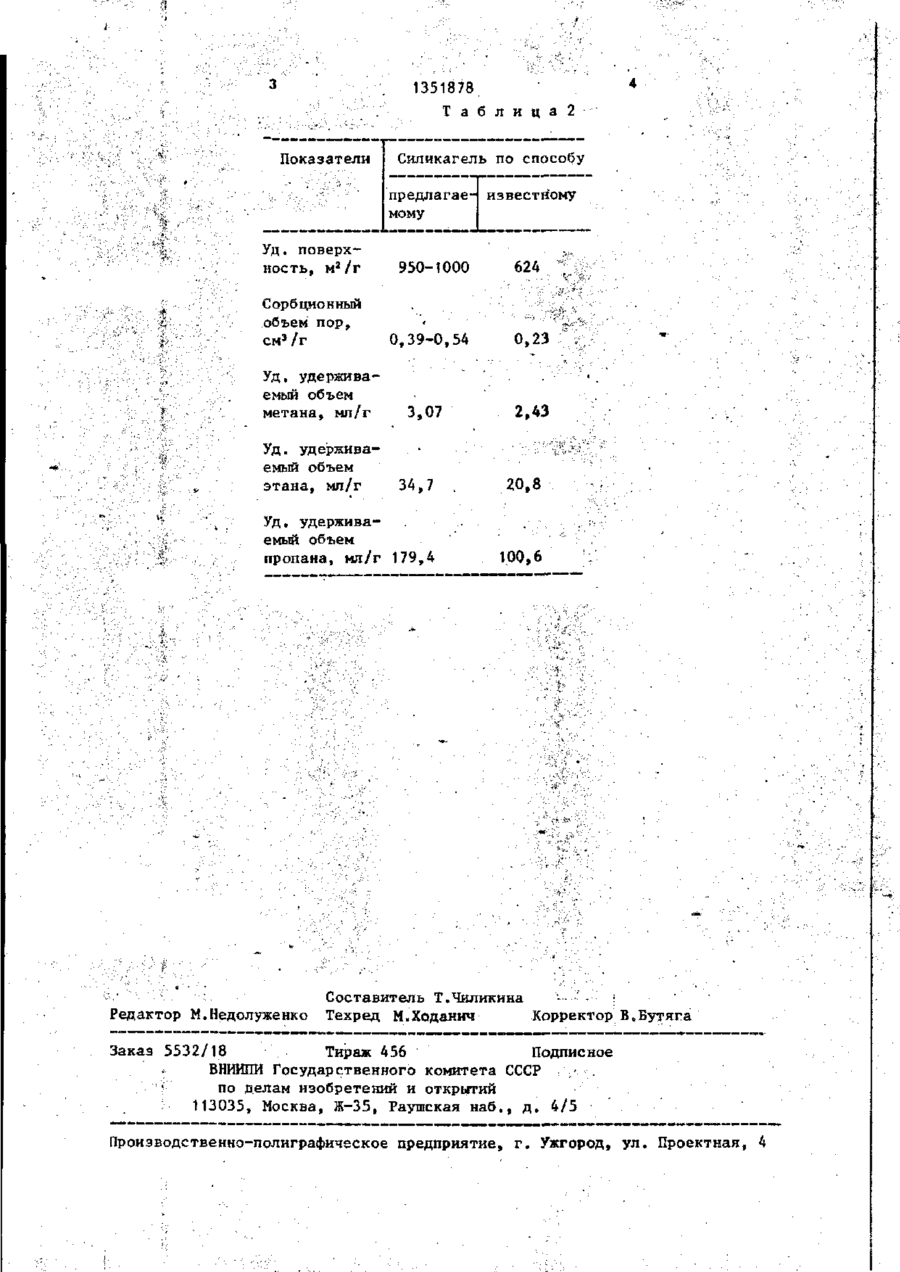

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН С 01 В 33/14 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4048216/31-26 (22) 01.04.86 (46) 15.11.87. Бюл. 8 42 * (71) Институт физической химии им. Л.В.Писаржевского (72) В.Л.Стружко, В.М.Чертов, Е.Й.Косенко, Г.В.Филоненко, В.М.Шамриков, В.И.Малкиман, А.В.Попов и И.Е.Неймарк (53) 546.28(088.8) ' (56) Айлер Р, Химия кремнезема: Пер, с а н г л . / Под ред. В.П.Прянишникова. У . : Мир, 1982, т . 2, с . 631-856. Стружко В.Л., Бондарь Л.А., Шамриков В.М., Слинякова И.Б., Неймарк И.Е, Синтез силикагелей с молекул яр но-ситовыми свойствами. - В кн.: Адсорбция и адсорбенты, 1981, вып.9, с. 32-34. (54) СПОСОБ ПОЛУЧЕНИЯ СИЛИКАГЕЛЯ С МОЛЕКУЛЯРНО-СИТОВЫМИ СВОЙСТВАМИ (57) Изобретение относится к синтезу кремнеземных адсорбентов и позволяет повысить удельную поверхность и сорбционную емкость к компонентам природного газа силикагелей, обладающих молекулярно-ситовыми свойствами, К серной кислоте с плотностью 1,1 г/см3 при перемешивании приливают раствор жидкого стекла с плотностью 1,13 г/см3 до рН 2. Приготовленный золь разливают в чашки Петри слоем 3-10 мм. После схватывания золя полученный гидрогель разламывают на куски, промывают подкисленной дистиллированной водой от солейй сушат при 2О-7О°С. Получают силикагель с удельной поверхностью 950-1000 м 2 /г и сорбционным объемом пор 0,39-0,54 см 3 /г. 2 табл. с СО СЛ 00 00 rv- v 1 1351878 Изобретение относится к синтезу сорбционный объем пор Vs по метанокремнеземных адсорбентов и может быть лу, а также сорбционный объем пор по .использовано для получения силикагеля четыреххлористому углероду при относ молекулярно-ситовыми свойствами. сительном давлении P/P s =0,5. Цель изобретения - увеличение Как видно из таблИ, силикагель удельной поверхности и сорбционной с молекулярно-ситовыми свойствами емкости силикагеля к компонентам приполучается при толщине слоя 3-Ю мм родного газа. и температуре сушки 20-70°С. При этих условиях время гелеообразования сок* П р и м е р і . К 12мл серной кисращается примерно в 4 раза при рН 2. лоты уд. веса 1,1 г/см 3 при перемешиСиликагель имеет большую поверхность вании приливают 26 мл раствора жиди высокий сорбционный объем пор. кого стекла уд. веса 1,13 г/смэ до рН 2. Приготовленный золь разливают В табл.2 приведены сравнительные в чашки Петри, толщина слоя золя 15 характеристики силикагеля, полученно3 мм. Приготовленный золь схватываетго по предлагаемому и известному спося через 20 ч . Образовавшийся гидрособам, из которой видно, что предлагель разламывают на куски примерно гаемый способ обеспечивает увеличение равных размеров, промывают подкисленудельной поверхности и сорбционной ной дистиллированной водой до отсут- 20 емкости к компонентам природного ствия SO^" и Na+ в промывной воде, газа. затем сушат при комнатной температуре в струе воздуха. Удельная поверхФормула и з о б р е т е н и я ность полученного силикагеля 1006 м2 /г, сорбционный объем пор 0,52 см 3 /г. Способ получения силикагеля с моСинтезированный силикагель практичеслекулярно-ситовыми свойствами, вклюки не сорбирует пары ч^тыреххлорисчающий смешивание растворов жидкого того углерода (d=6 ,88 А.) ." стекла и серной кислоты, гелеобраэование полученного золя при рН 2, проП р и м е р ы 2-8. В условиях примера 1 варьируют толщину слоя, в ко- 30 мывку и сушку продукта, о т л и чающийся тем, что, с целью тором проводят гелеообразование и увеличения удельной поверхности и •температуру сутки. сорбционной емкости силикагеля по Б табл.1 представлены данные о компонентам природного газа, гелеобвлиянии условий- синтеза на адсорбционно-структурные характеристики си- 35 разование осуществляют в слое толщи-, ной 3-Ю мм. ликагеля (уд. поверхность S м г /г) и і Т а б л и ц а 11 Образец Предлагаемый 1 Толщина Время геле- Температуслоя, образования, ра сушки, °С мм ч S, м 2 / г по СН3ОН У5, см 3 /г по СНЭОН см 3 /г по CCl + при р/р 3 20 40 1000 о, 50 0 ,004 6 10 20 19 40 40 1009 950 о, 54 о. 40 0 ,002 0 ,005 15 72 40 760 0,35 6 6 6 20 20 15 20 800 980 0,30 0,39 0,10 0,003 7 8 6 6 20 20 70 90 952 710 0,45 0,27 0,004 0,20 72 20 624 0,23 0,04 2 3 5 стный 1351878 Т а б л и ц а 2 Показатели Силикагель по способу предлагае- известгіому мому Уд. поверхность, м 2 / г Сорбционный объем пор, J /1 CM /Г Уд, удерживаемый объем метана, мл/г Уд. удерживаемый объем этана, мл/г 950-1000 0,39-0,54 • '.'."', Уд. удержива• . емый объем пропана, мл/г 179,4 Редактор М.Недолуженко 0,23 2,43 3,07 34,7 624 20,8 , 100,6 Составитель Т.Чиликина •...', і Техред М.Ходанич Корректор В.Бутяга Закаэ 5532/18 Тираж 456 Подписное ВНИИПИ Государственного комитета СССР /. по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие,г. Ужгород, ул. Проектная, 4
