Піч для піролізу вуглеводневої сировини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 26572

Опубліковано: 11.10.1999

Автори: Колесник Олександр Олександрович, Ткачук Тарас Андрійович, Гібадуллін Каміль Габдулбаровіч, Суворов Анатолій Константіновіч, Шкіндель Микола Андрійович, Данилевський Олексій Борисович, Іксанов Інсаф Шаріфовіч

Завантажити PDF файл.

Формула / Реферат

2. Печь по п.1, отличающаяся тем, что внутри обечайки с зазором установлен дефлектор в виде трубы, верхний торец которой примыкает к потолку пиролизной камеры.

3. Печь по п.1, отличающаяся тем, что патрубок ввода нагретого газа установлен тангенциально.

4. Печь по п.1, отличающаяся тем, что приспособление для удаления продуктов пиролиза выполнено в виде кольцевого поддона с наклонным дном, в нижней части которого установлен патрубок отвода продуктов пиролиза.

5. Печь по п.1, отличающаяся тем, что пиролизная камера имеет горизонтальный разъем над патрубком ввода нагретого газа.

Текст

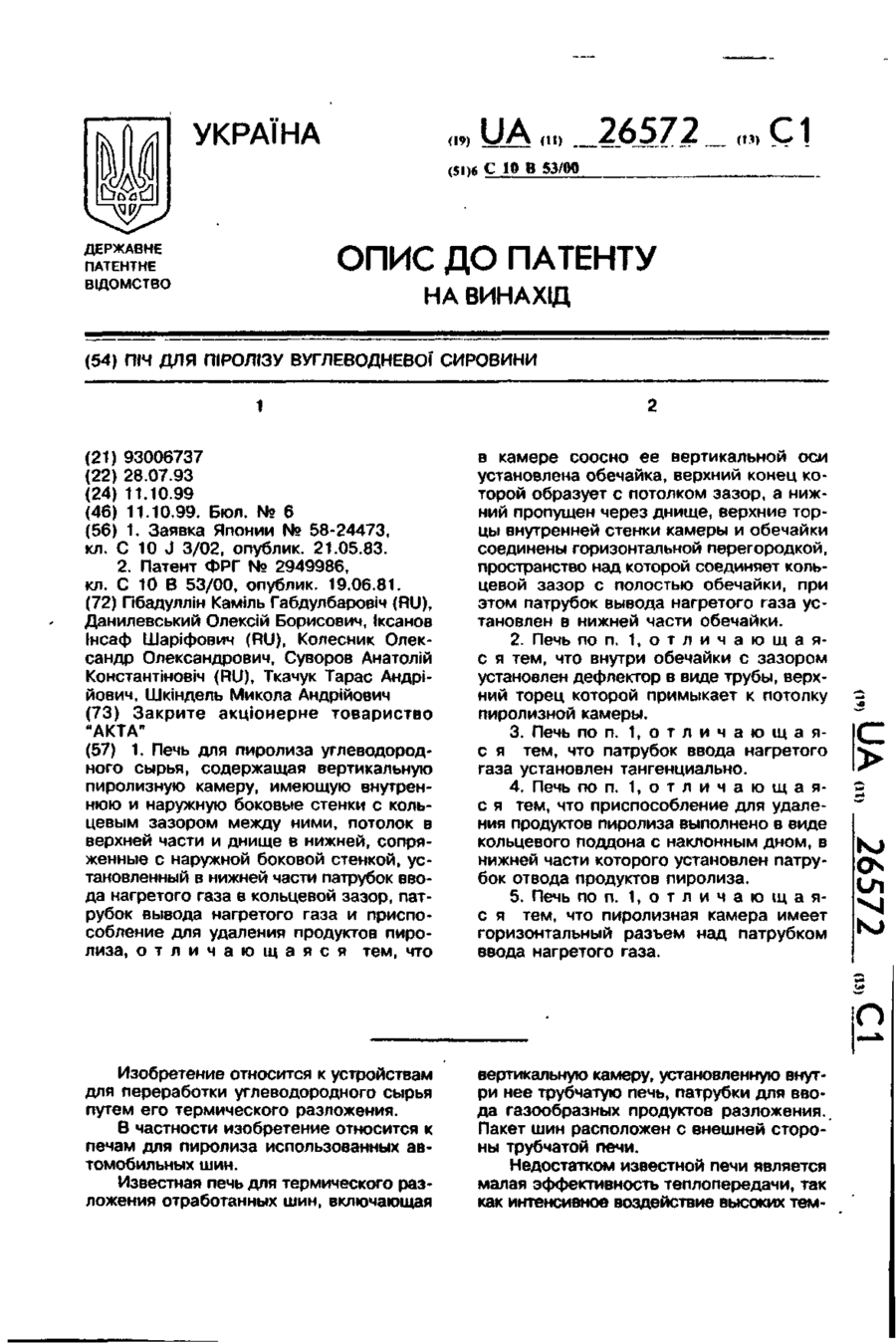

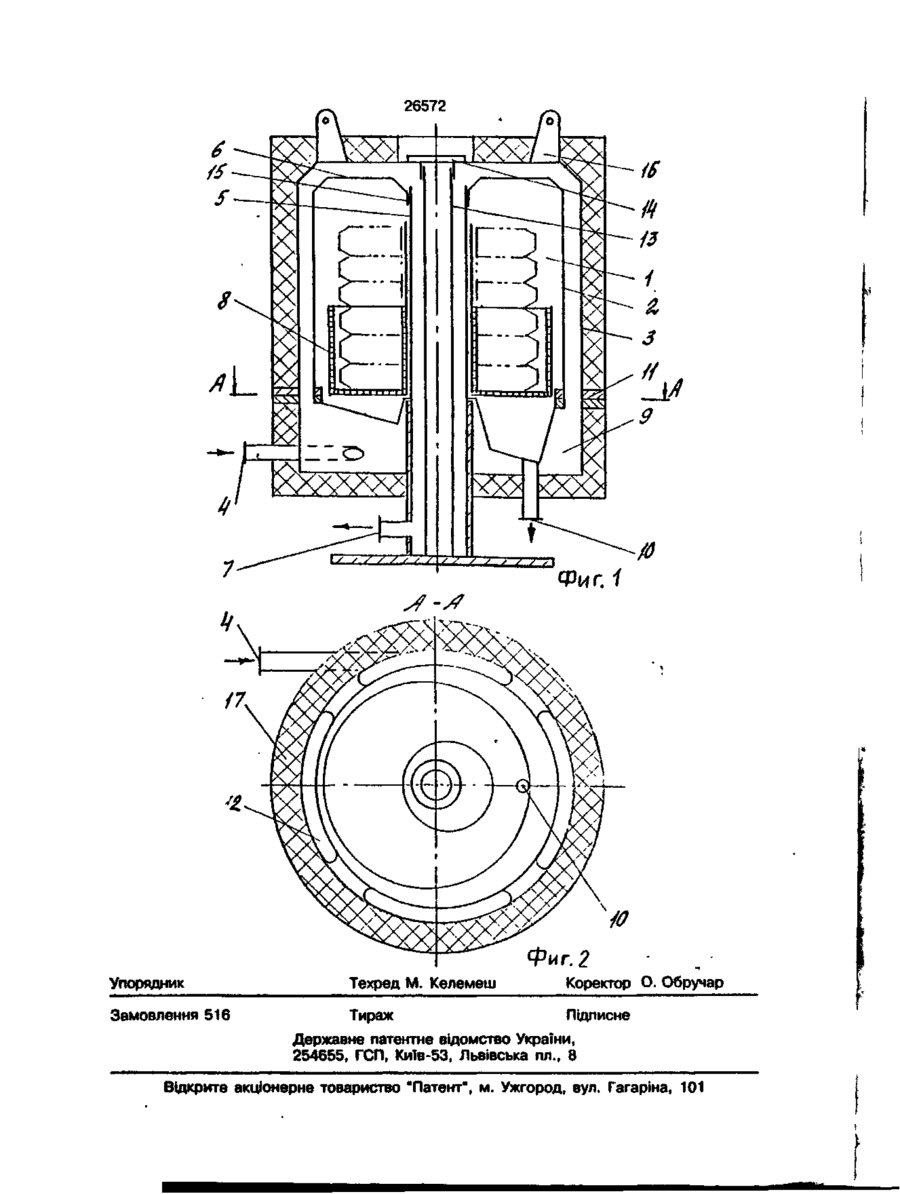

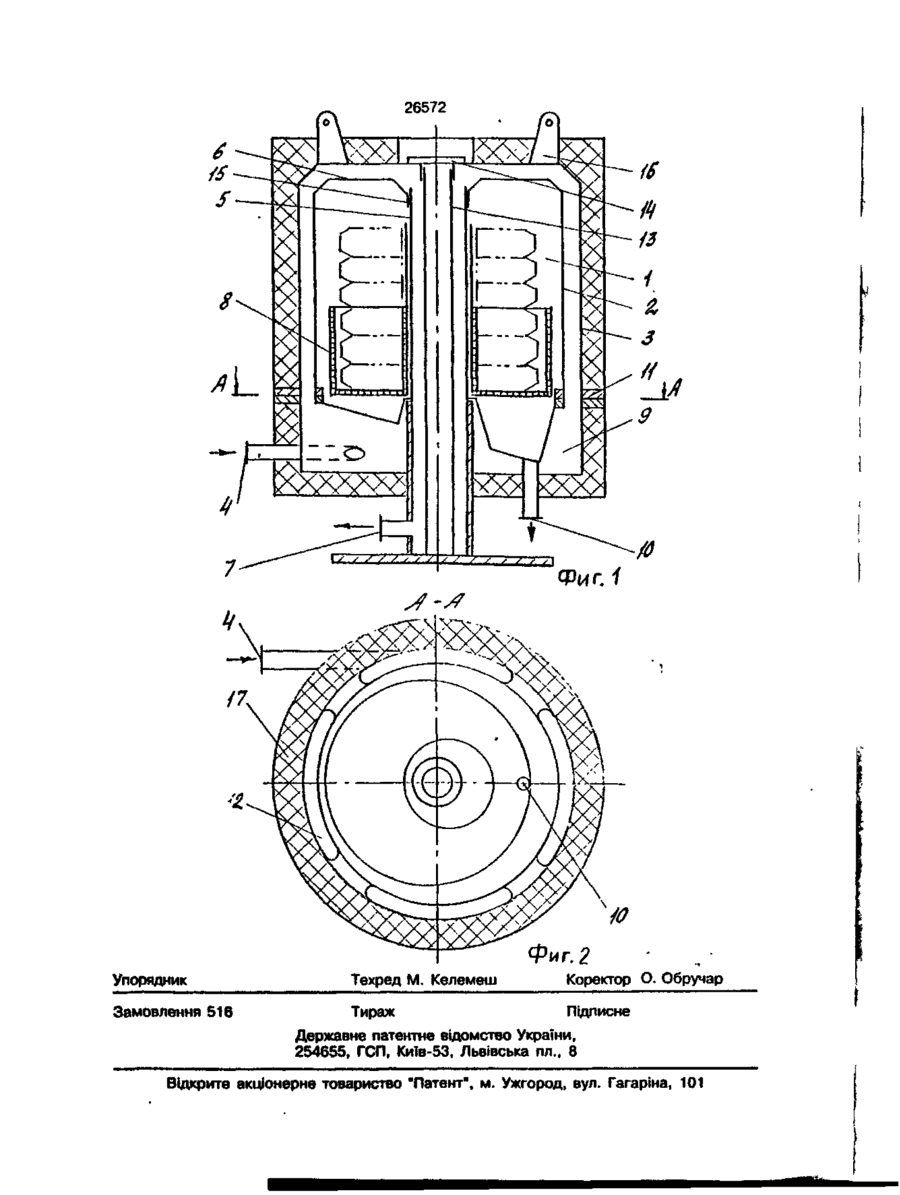

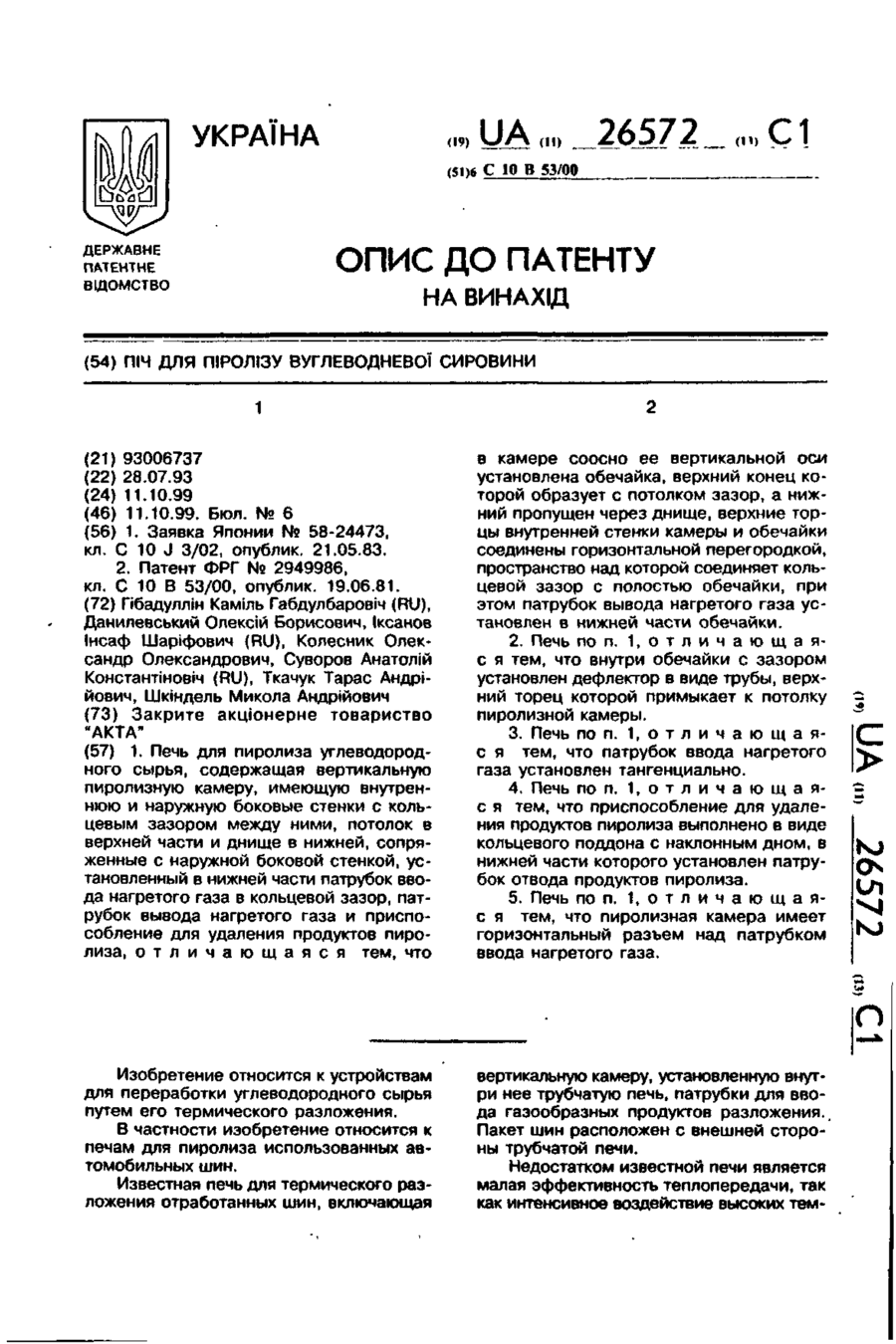

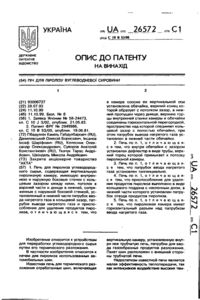

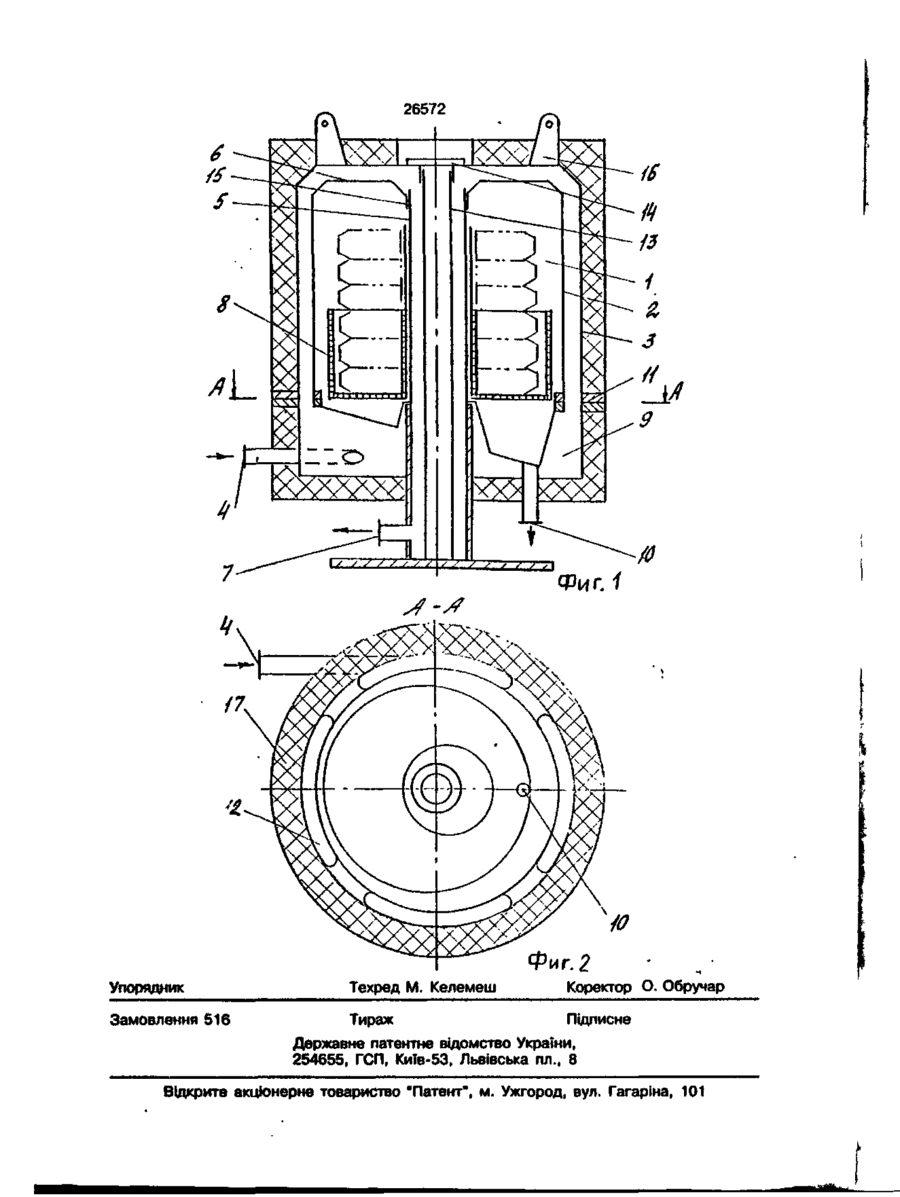

1. Печь для пиролиза углеводородного сырья, содержащая вертикальную пиролизную камеру, имеющую внутреннюю и наружную боковые стенки с кольцевым зазором между ними, потолок в верхней части и днище в нижней, сопряженные с наружной боковой стенкой, установленный в нижней части патрубок ввода нагретого газа в кольцевой зазор, патрубок вывода нагретого газа и приспособление для удаления продуктов пиролиза, о т л и ч а ю щ а я с я тем, что в камере соосно ее вертикальной оси установлена обечайка, верхний конец которой образует с потолком зазор, а нижний пропущен через днище, верхние торцы внутренней стенки камеры и обечайки соединены горизонтальной перегородкой, пространство над которой соединяет кольцевой зазор с полостью обечайки, при этом патрубок вывода нагретого газа установлен в нижней части обечайки. 2. Печь по п. 1, о т л и ч а ю щ а я с я тем, что внутри обечайки с зазором установлен дефлектор в виде трубы, верхний торец которой примыкает к потолку пиролизной камеры. 3. Печь по п. 1, о т л и ч а ю щ а я с я тем, что патрубок ввода нагретого газа установлен тангенциально. 4. Печь по п. 1, о т л и ч а ю щ а я с я тем, что приспособление для удаления продуктов пиролиза выполнено в виде кольцевого поддона с наклонным дном, в нижней части которого установлен патрубок отвода продуктов пиролиза. 5. Печь по п. 1, о т л и ч а ю щ а я с я тем, что пиролизная камера имеет горизонтальный разъем над патрубком ввода нагретого газа. О Изобретение относится к устройствам для переработки углеводородного сырья путем его термического разложения. В частности изобретение относится к печам для пиролиза использованных автомобильных шин. Известная печь для термического разложения отработанных шин, включающая вертикальную камеру, установленную внутри нее трубчатую печь, патрубки для ввода газообразных продуктов разложения. Пакет шин расположен с внешней стороны трубчатой печи. Недостатком известной печи является малая эффективность теплопередачи, так как интенсивное воздействие высоких тем 26572 Фиг. 2 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 516 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вуя. Гагаріна, 101

Дивитися

Додаткова інформація

Автори англійською

Hibadullin Kamil Habdulbarovych, Danylevskyi Oleksii Borysovych, Iksanov Insaf Sharifovych, Kolesnyk Oleksandr Oleksandrovych, Suvorov Anatolii Kostiantynovych, Tkachuk Taras Andriyovych, Shkindel Mykola Andriiovych

Автори російською

Гибадуллин Камиль Габдулбарович, Данилевский Алексей Борисович, Иксанов Инсаф Шарифович, Колесник Александр Александрович, Суворов Анатолий Константинович, Ткачук Тарас Андреевич, Шкиндель Николай Андреевич

МПК / Мітки

МПК: C10B 53/00

Мітки: сировини, піч, піролізу, вуглеводневої
