Тканий матеріал для захисного одягу

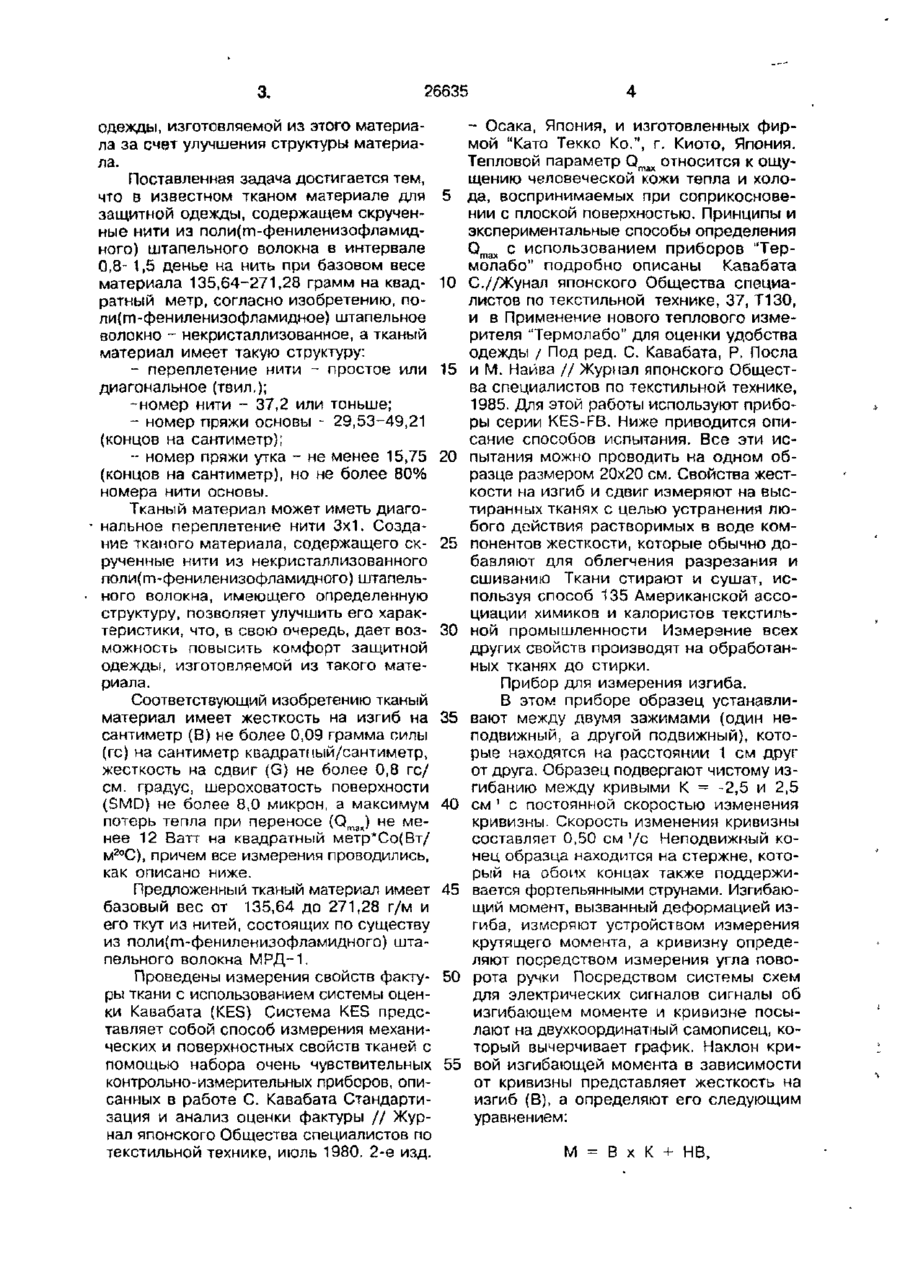

1 Тканый материал для защитной одежды, содержащий скрученные нити из поли(т-фениленизофталамидного) шта пельного волокна в интервале 0,8-1,5 денье на нить при базовом весе материала 135,64-271,28 грамм на квадратный метр, о т л и ч а ю щ и й с я тем, что поли(тфениленизофталамидное) штапельное волокно - некристаллизованное, а тканый материал имеет следующую структуру: - переплетение нити - простое или диагональное (твил.), - номер нити - 37,2 или тоньше, - номер пряжи основы - 29,53-49,21 (концов на сантиметр), - номер пряжи утка - не менее 15,75 (концов на сантиметр), но не более 80% номера нити основы. 2. Тканый материал по п.1, о т л ичающийся тем, что переплетение нити - диагональное 3x1. С > ON Изобретение относится к тканым изделиям, в частности к тканям, отличающимся особым расположением основных или уточных нитей. Известно, что большинство материалов, из которых изготовляют защитную одежду, имеют характеристики, которые делают одежду тяжелой, громоздкой, жесткой, грубой или же она обладает недостаточным влагопереносом, вследствие чего при ношении не обеспечивается необходимая защита. Известен тканый материал для защитной одежды, содержащий скрученные нити из поли(гп-фениленизофламидного) штапельного волокна в интервале 0,8-1,5 денье на нить при базовом весе материала от 135,64 до 271,28 грамма на квадратный метр [1]. Данный тканый материал с высоким базовым весом имеет характеристики, которые не позволяют изготовить из него защитную одежду, обладающую низкими жесткостью на изгиб, жесткостью на сдвиг и шероховатостью поверхности и одновременно обеспечивающую высокую невоспламеняемость и теплоизоляцию, а следовательно, одежда из такой ткани не будет достаточно комфортной при ношении. В основу изобретения поставлена задача создания тканого материала с такими характеристиками, которые дали бы возможность повысить комфорт защитной Ы v О 3. 26635 одежды, изготовляемой из этого материала за счет улучшения структуры материала. Поставленная задача достигается тем, что в известном тканом материале для 5 защитной одежды, содержащем скрученные нити из поли(т-фениленизофламидного) штапельного волокна в интервале 0,8- 1,5 денье на нить при базовом весе материала 135,64-271,28 грамм на квад- 10 ратный метр, согласно изобретению, поли(т-фениленизофламидное) штапельное волокно - некристаллизованное, а тканый материал имеет такую структуру: - переплетение нити - простое или 15 диагональное (твил.); -номер нити - 37,2 или тоньше; - номер лряжи основы - 29,53-49,21 {концов на сантиметр); - номер пряжи утка - не менее 15,75 20 (концов на сантиметр), но не более 80% номера нити основы. Тканый материал может иметь диагональное переплетение нити 3x1. Создание тканого материала, содержащего ск- 25 рученные нити из некристаллизованного поли(гл-фениленизофламидного) штапельного волокна, имеющего определенную структуру, позволяет улучшить его характеристики, что, в свою очередь, дает воз- 30 можность повысить комфорт защитной одежды, изготовляемой из такого материала. Соответствующий изобретению тканый материал имеет жесткость на изгиб на 35 сантиметр (В) не более 0,09 грамма силы (гс) на сантиметр квадратный/сантиметр, жесткость на сдвиг (G) не более 0,8 гс/ см. градус, шероховатость поверхности (SMD) не более 8,0 микрон, а максимум 40 потерь тепла при переносе (QmaK) не менее 12 Ватт на квадратный метр*Со(Вт/ м2оС), причем все измерения проводились, как описано ниже. Предложенный тканый материал имеет 45 базовый вес от 135,64 до 271,28 г/м и его ткут из нитей, состоящих по существу из поли(т-фениленизофламидного) штапельного волокна МРД-1. Проведены измерения свойств факту- 50 ры ткани с использованием системы оценки Кавабата (KES) Система KES представляет собой способ измерения механических и поверхностных свойств тканей с помощью набора очень чувствительных 55 контрольно-измерительных приборов, описанных в работе С. Кавабата Стандартизация и анализ оценки фактуры // Журнал японского Общества специалистов по текстильной технике, июль 1980. 2-е изд. - Осака, Япония, и изготовленных фирмой "Като Текко Ко.", г. Киото, Япония. Тепловой параметр Qmax относится к ощущению человеческой кожи тепла и холода, воспринимаемых при соприкосновении с плоской поверхностью. Принципы и экспериментальные способы определения Qmax с использованием приборов "Термолабо" подробно описаны Кавабата С.//Жунал японского Общества специалистов по текстильной технике, 37, Т130, и в Применение нового теплового измерителя "Термолабо" для оценки удобства одежды / Под ред. С. Кавабата, Р. Посла и М. Найва // Журнал японского Общества специалистов по текстильной технике, 1985. Для этой работы используют приборы серии KES-FB. Ниже приводится описание способов испытания. Все эти испытания можно проводить на одном образце размером 20x20 см. Свойства жесткости на изгиб и сдвиг измеряют на выстиранных тканях с целью устранения любого действия растворимых в воде компонентов жесткости, которые обычно добавляют для облегчения разрезания и сшиванию Ткани стирают и сушат, используя способ 135 Американской ассоциации химиков и калористов текстильной промышленности Измерение всех других свойств производят на обработанных тканях до стирки. Прибор для измерения изгиба. В этом приборе образец устанавливают между двумя зажимами (один неподвижный, а другой подвижный), которые находятся на расстоянии 1 см друг от друга. Образец подвергают чистому изгибанию между кривыми К — -2,5 и 2,5 с м 1 с постоянной скоростью изменения кривизны. Скорость изменения кривизны составляет 0,50 см 1/с Неподвижный конец образца находится на стержне, который на обоих концах также поддерживается фортепьянными струнами. Изгибающий момент, вызванный деформацией изгиба, измеряют устройством измерения крутящего момента, а кривизну определяют посредством измерения угла поворота ручки Посредством системы схем для электрических сигналов сигналы об изгибающем моменте и кривизне посылают на двухкоординатный самописец, который вычерчивает график. Наклон кривой изгибающей момента в зависимости от кривизны представляет жесткость на изгиб (В), а определяют его следующим уравнением: М = В х К + НВ, 26635 где М - изгибающий момент на единицу ширины ткани (кс.см/см); К - кривизна (см '); В - жесткость на изгиб на единицу ширины (гс.см/см); НВ - точка пересечения, когда К = О и представляет также величину гистерезиса. Описанная жесткость на изгиб В представляет среднюю величину двух наклонов. Один из них В, представляет наклон кривой М-К, когда происходит изгиб поверхности ткани на чнешней стороне. Другой представляет градиент Вд, аналогичный прямой линии, когда ткань изгибается с обратной стороны поверхности относительно внешней стороны. Таким образом, В -
