Підмостки пересувні

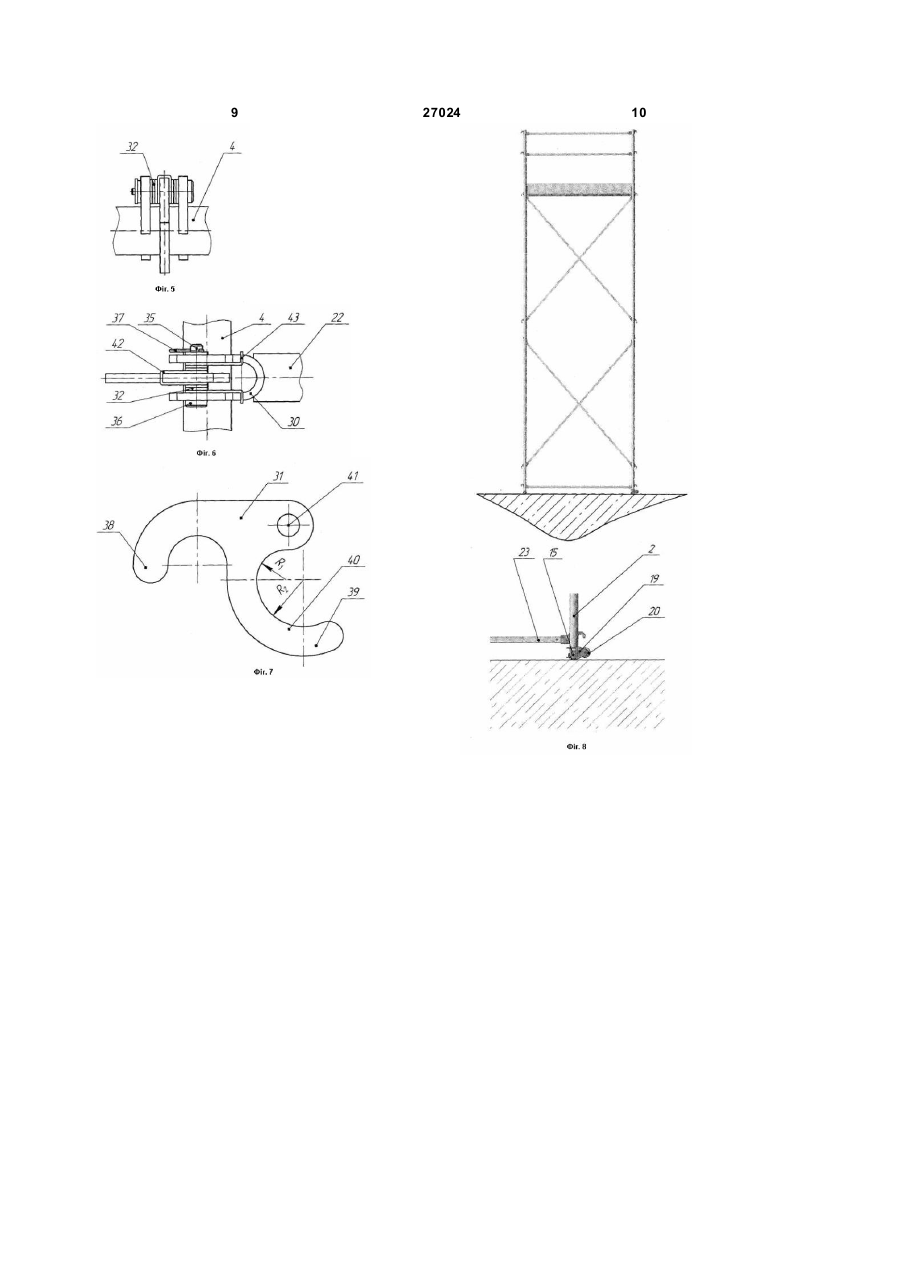

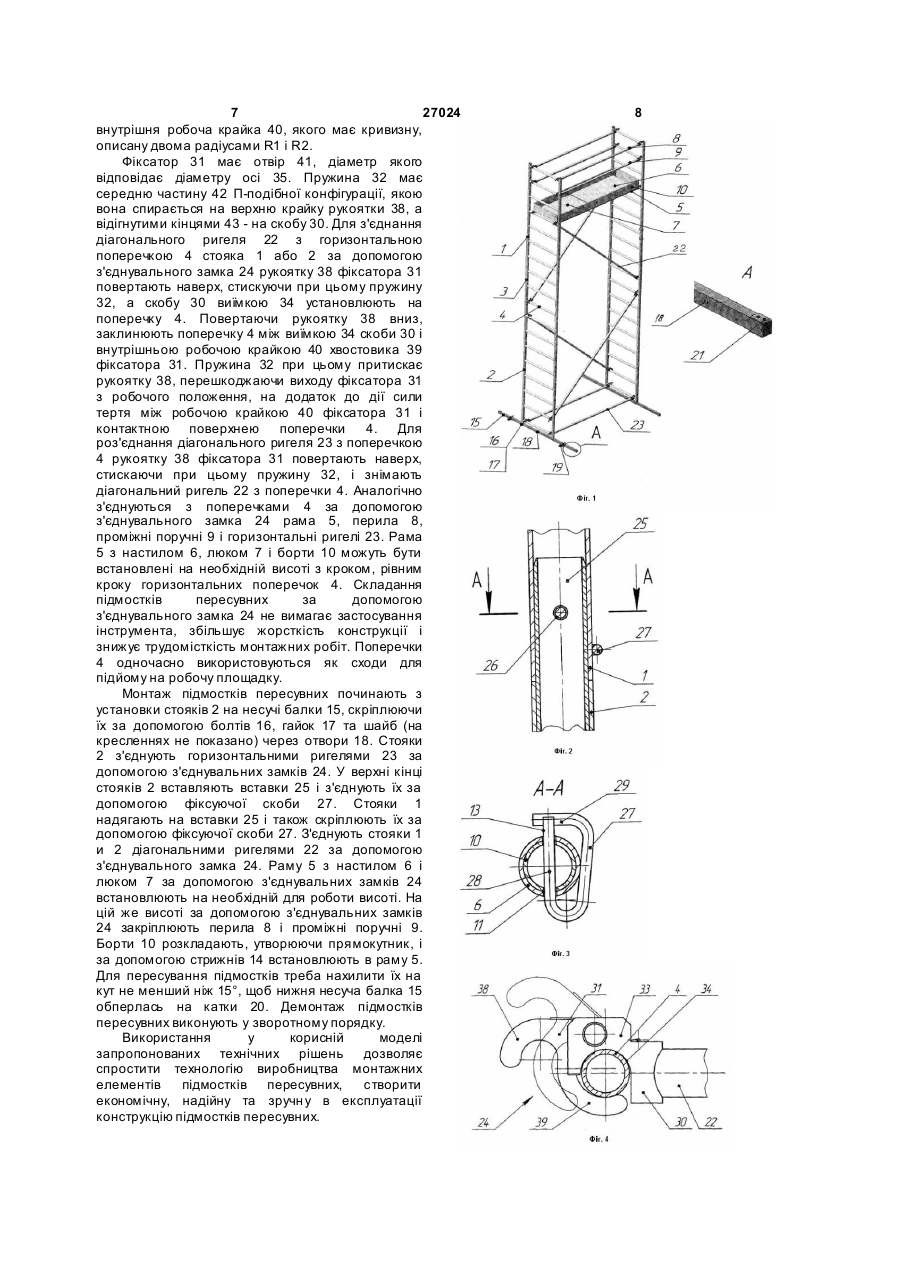

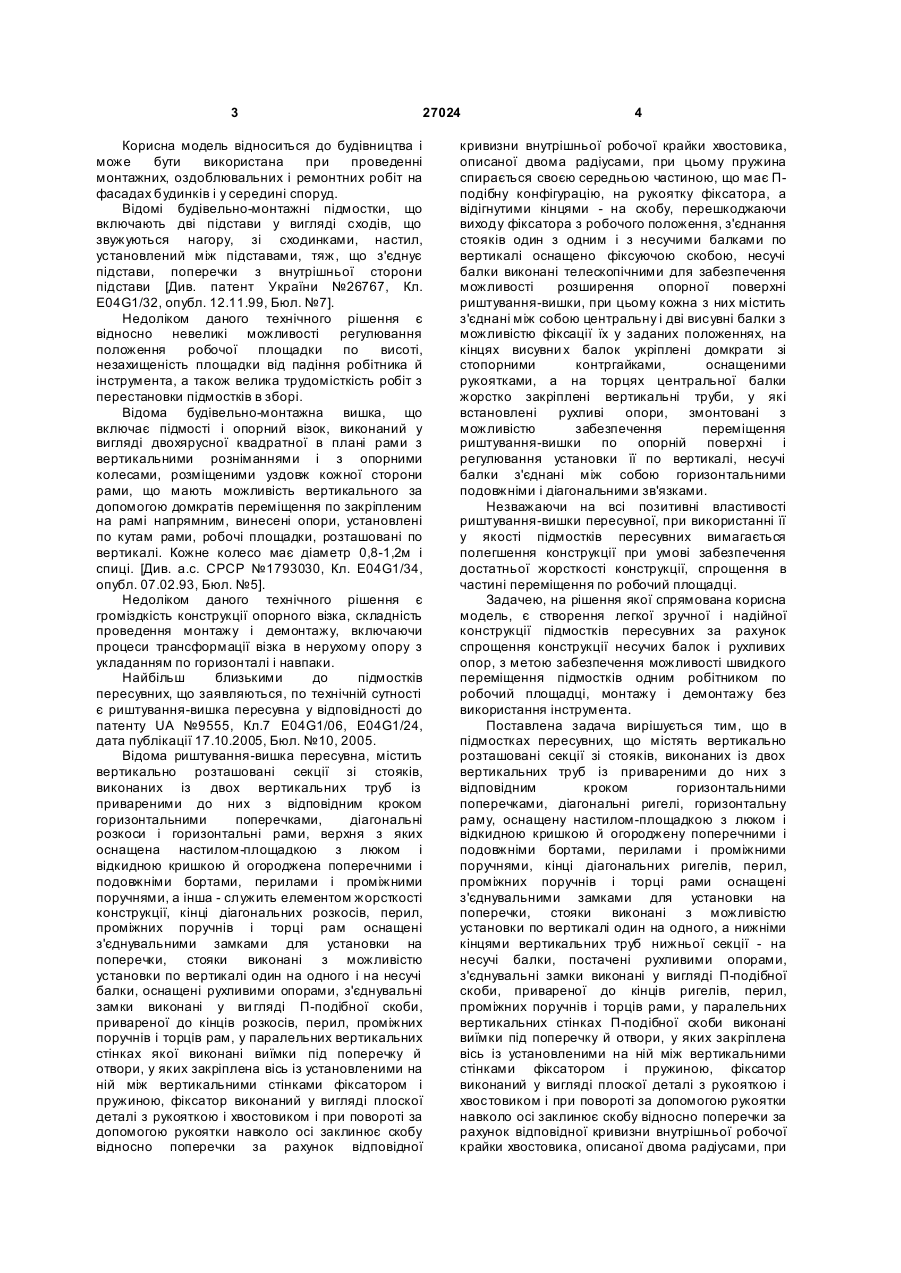

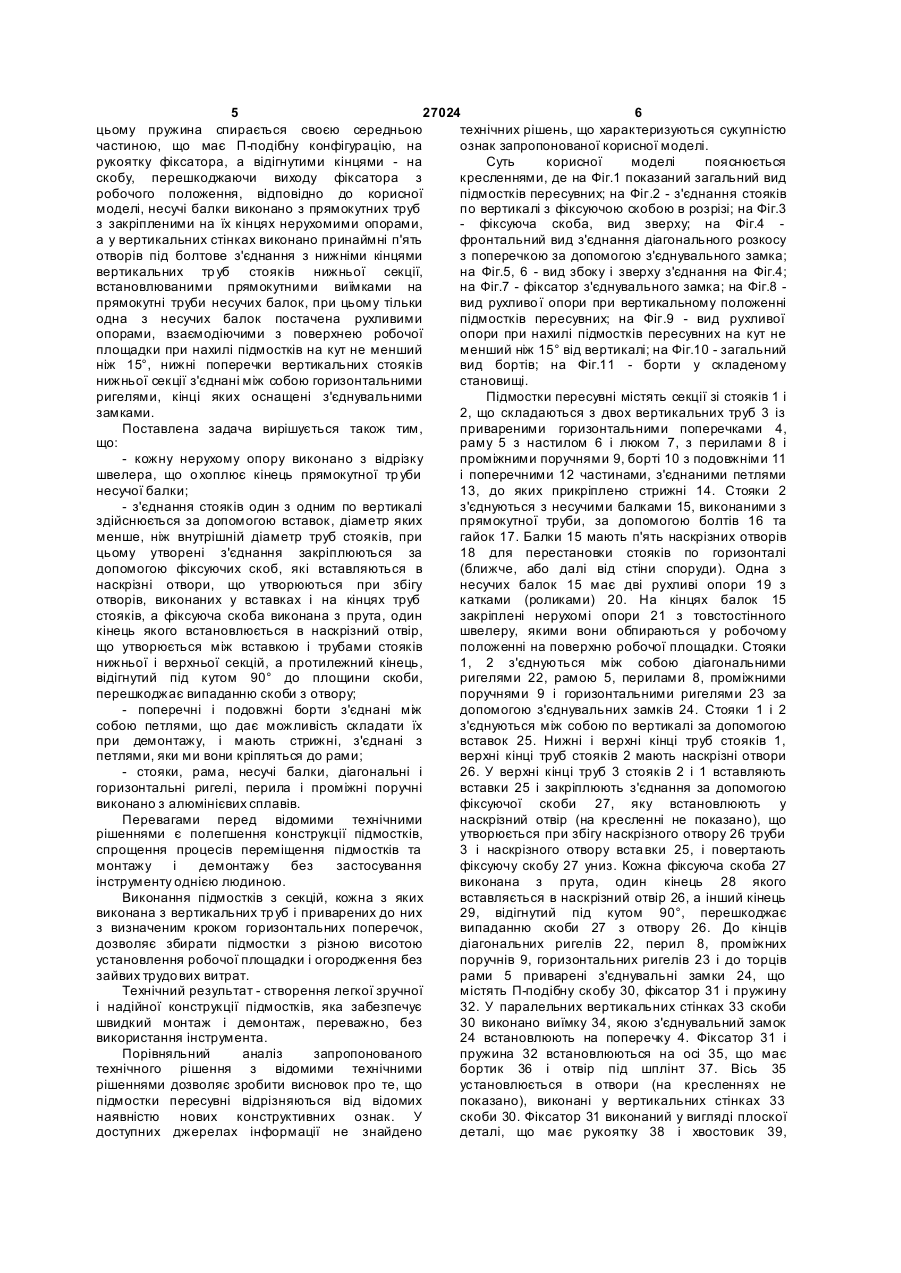

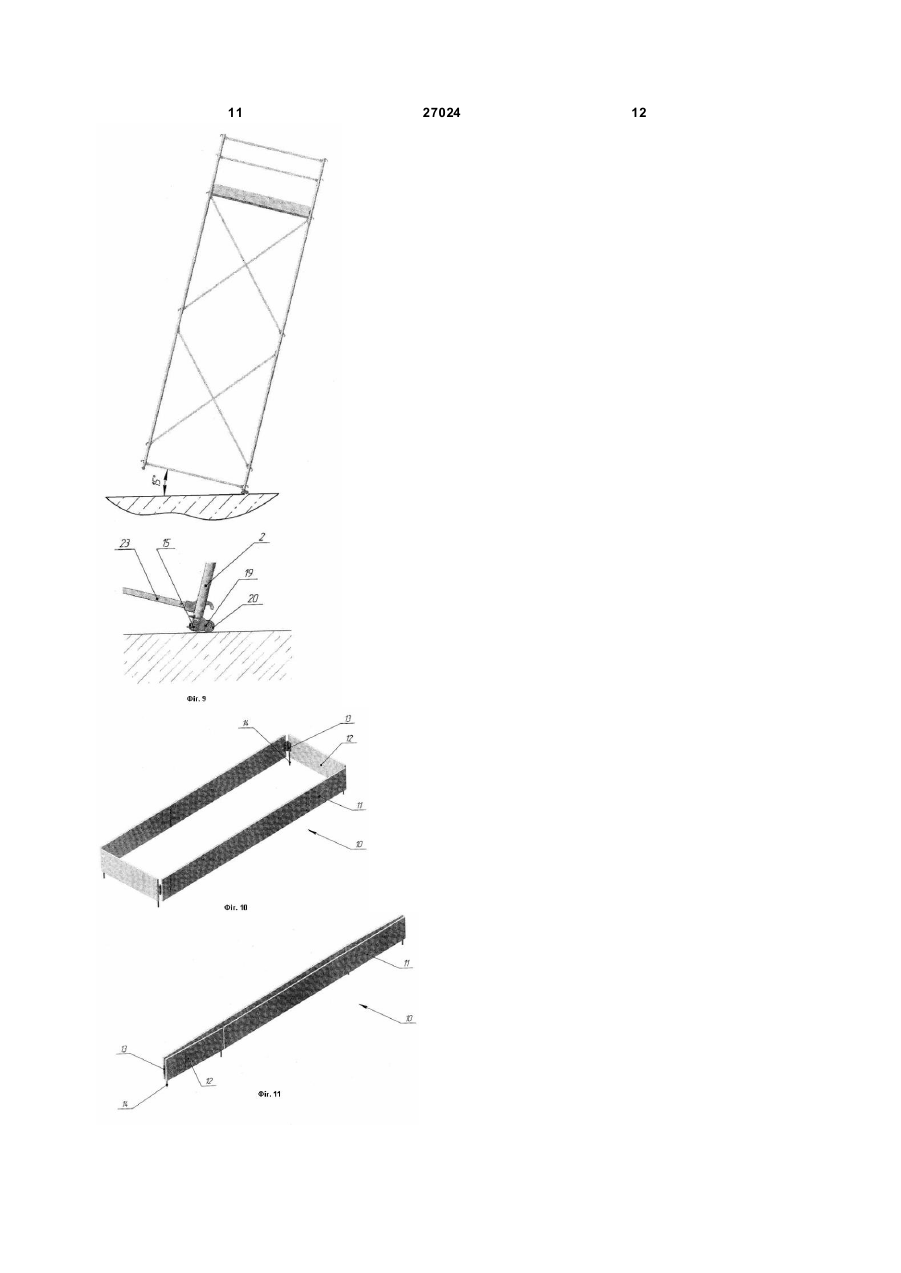

1. Підмостки пересувні, що містять вертикально розташовані секції зі стояків, виконаних із двох вертикальних труб із привареними до них з відповідним кроком горизонтальними поперечками, діагональні ригелі, горизонтальну раму, оснащену настиломплощадкою з люком і відкидною кришкою й огороджену поперечними і подовжніми бортами, перилами і проміжними поручнями, кінці діагональних ригелів, перил, проміжних поручнів і торці рами оснащені з'єднувальними замками для установки на поперечки, стояки виконані з можливістю установки по вертикалі один на одний, а нижніми кінцями вертикальних тр уб нижньої секції - на несучі балки, оснащені рухливими опорами, з'єднувальні замки виконані у вигляді Пподібної скоби, привареної до кінців ригелів, перил, проміжних поручнів і торців рами, у паралельних вертикальних стінках П-подібної скоби виконані виїмки під поперечку й отвори, у яких закріплена вісь із установленими на ній між вертикальними стінками фіксатором і пружиною, фіксатор виконаний у вигляді плоскої деталі з рукояткою і хвостовиком і при повороті за допомогою рукоятки навколо осі заклинює скобу відносно поперечки за рахунок відповідної кривизни внутрішньої робочої крайки хвостовика, описаної двома радіусами, при цьому пружина спирається своєю середньою частиною, що має Пподібну конфігурацію, на рукоятку фіксатора, а відігнутими кінцями - на скобу, перешкоджаючи виходу фіксатора з робочого положення, які відрізняються тим, що несучі балки виконано з прямокутних тр уб з закріпленими на їх кінцях 2 (19) 1 3 27024 Корисна модель відноситься до будівництва і може бути використана при проведенні монтажних, оздоблювальних і ремонтних робіт на фасадах будинків і у середині споруд. Відомі будівельно-монтажні підмостки, що включають дві підстави у вигляді сходів, що звужуються нагору, зі сходинками, настил, установлений між підставами, тяж, що з'єднує підстави, поперечки з внутрішньої сторони підстави [Див. патент України №26767, Кл. Е04G1/32, опубл. 12.11.99, Бюл. №7]. Недоліком даного технічного рішення є відносно невеликі можливості регулювання положення робочої площадки по висоті, незахищеність площадки від падіння робітника й інструмента, а також велика трудомісткість робіт з перестановки підмостків в зборі. Відома будівельно-монтажна вишка, що включає підмості і опорний візок, виконаний у вигляді двохярусної квадратної в плані рами з вертикальними розніманнями і з опорними колесами, розміщеними уздовж кожної сторони рами, що мають можливість вертикального за допомогою домкратів переміщення по закріпленим на рамі напрямним, винесені опори, установлені по кутам рами, робочі площадки, розташовані по вертикалі. Кожне колесо має діаметр 0,8-1,2м і спиці. [Див. а.с. СРСР №1793030, Кл. Е04G1/34, опубл. 07.02.93, Бюл. №5]. Недоліком даного технічного рішення є громіздкість конструкції опорного візка, складність проведення монтажу і демонтажу, включаючи процеси трансформації візка в нерухому опору з укладанням по горизонталі і навпаки. Найбільш близькими до підмостків пересувних, що заявляються, по технічній сутності є риштування-вишка пересувна у відповідності до патенту UA №9555, Кл.7 E04G1/06, E04G1/24, дата публікації 17.10.2005, Бюл. №10, 2005. Відома риштування-вишка пересувна, містить вертикально розташовані секції зі стояків, виконаних із двох вертикальних труб із привареними до них з відповідним кроком горизонтальними поперечками, діагональні розкоси і горизонтальні рами, верхня з яких оснащена настилом-площадкою з люком і відкидною кришкою й огороджена поперечними і подовжніми бортами, перилами і проміжними поручнями, а інша - служить елементом жорсткості конструкції, кінці діагональних розкосів, перил, проміжних поручнів і торці рам оснащені з'єднувальними замками для установки на поперечки, стояки виконані з можливістю установки по вертикалі один на одного і на несучі балки, оснащені рухливими опорами, з'єднувальні замки виконані у ви гляді П-подібної скоби, привареної до кінців розкосів, перил, проміжних поручнів і торців рам, у паралельних вертикальних стінках якої виконані виїмки під поперечку й отвори, у яких закріплена вісь із установленими на ній між вертикальними стінками фіксатором і пружиною, фіксатор виконаний у вигляді плоскої деталі з рукояткою і хвостовиком і при повороті за допомогою рукоятки навколо осі заклинює скобу відносно поперечки за рахунок відповідної 4 кривизни внутрішньої робочої крайки хвостовика, описаної двома радіусами, при цьому пружина спирається своєю середньою частиною, що має Пподібну конфігурацію, на рукоятку фіксатора, а відігнутими кінцями - на скобу, перешкоджаючи виходу фіксатора з робочого положення, з'єднання стояків один з одним і з несучими балками по вертикалі оснащено фіксуючою скобою, несучі балки виконані телескопічними для забезпечення можливості розширення опорної поверхні риштування-вишки, при цьому кожна з них містить з'єднані між собою центральну і дві висувні балки з можливістю фіксації їх у заданих положеннях, на кінцях висувни х балок укріплені домкрати зі стопорними контргайками, оснащеними рукоятками, а на торцях центральної балки жорстко закріплені вертикальні труби, у які встановлені рухливі опори, змонтовані з можливістю забезпечення переміщення риштування-вишки по опорній поверхні і регулювання установки її по вертикалі, несучі балки з'єднані між собою горизонтальними подовжніми і діагональними зв'язками. Незважаючи на всі позитивні властивості риштування-вишки пересувної, при використанні її у якості підмостків пересувних вимагається полегшення конструкції при умові забезпечення достатньої жорсткості конструкції, спрощення в частині переміщення по робочий площадці. Задачею, на рішення якої спрямована корисна модель, є створення легкої зручної і надійної конструкції підмостків пересувних за рахунок спрощення конструкції несучих балок і рухливих опор, з метою забезпечення можливості швидкого переміщення підмостків одним робітником по робочий площадці, монтажу і демонтажу без використання інструмента. Поставлена задача вирішується тим, що в підмостках пересувних, що містять вертикально розташовані секції зі стояків, виконаних із двох вертикальних труб із привареними до них з відповідним кроком горизонтальними поперечками, діагональні ригелі, горизонтальну раму, оснащену настилом-площадкою з люком і відкидною кришкою й огороджену поперечними і подовжніми бортами, перилами і проміжними поручнями, кінці діагональних ригелів, перил, проміжних поручнів і торці рами оснащені з'єднувальними замками для установки на поперечки, стояки виконані з можливістю установки по вертикалі один на одного, а нижніми кінцями вертикальних труб нижньої секції - на несучі балки, постачені рухливими опорами, з'єднувальні замки виконані у вигляді П-подібної скоби, привареної до кінців ригелів, перил, проміжних поручнів і торців рами, у паралельних вертикальних стінках П-подібної скоби виконані виїмки під поперечку й отвори, у яких закріплена вісь із установленими на ній між вертикальними стінками фіксатором і пружиною, фіксатор виконаний у вигляді плоскої деталі з рукояткою і хвостовиком і при повороті за допомогою рукоятки навколо осі заклинює скобу відносно поперечки за рахунок відповідної кривизни внутрішньої робочої крайки хвостовика, описаної двома радіусами, при 5 27024 6 цьому пружина спирається своєю середньою технічних рішень, що характеризуються сукупністю частиною, що має П-подібну конфігурацію, на ознак запропонованої корисної моделі. рукоятку фіксатора, а відігнутими кінцями - на Суть корисної моделі пояснюється скобу, перешкоджаючи виходу фіксатора з кресленнями, де на Фіг.1 показаний загальний вид робочого положення, відповідно до корисної підмостків пересувних; на Фіг.2 - з'єднання стояків моделі, несучі балки виконано з прямокутних труб по вертикалі з фіксуючою скобою в розрізі; на Фіг.3 з закріпленими на їх кінцях нерухомими опорами, - фіксуюча скоба, вид зверху; на Фіг.4 а у вертикальних стінках виконано принаймні п'ять фронтальний вид з'єднання діагонального розкосу отворів під болтове з'єднання з нижніми кінцями з поперечкою за допомогою з'єднувального замка; вертикальних тр уб стояків нижньої секції, на Фіг.5, 6 - вид збоку і зверху з'єднання на Фіг.4; встановлюваними прямокутними виїмками на на Фіг.7 - фіксатор з'єднувального замка; на Фіг.8 прямокутні труби несучих балок, при цьому тільки вид рухливо ї опори при вертикальному положенні одна з несучих балок постачена рухливими підмостків пересувних; на Фіг.9 - вид рухливої опорами, взаємодіючими з поверхнею робочої опори при нахилі підмостків пересувних на кут не площадки при нахилі підмостків на кут не менший менший ніж 15° від вертикалі; на Фіг.10 - загальний ніж 15°, нижні поперечки вертикальних стояків вид бортів; на Фіг.11 - борти у складеному нижньої секції з'єднані між собою горизонтальними становищі. ригелями, кінці яких оснащені з'єднувальними Підмостки пересувні містять секції зі стояків 1 і замками. 2, що складаються з двох вертикальних труб 3 із Поставлена задача вирішується також тим, привареними горизонтальними поперечками 4, що: раму 5 з настилом 6 і люком 7, з перилами 8 і - кожну нерухому опору виконано з відрізку проміжними поручнями 9, борті 10 з подовжніми 11 швелера, що о хоплює кінець прямокутної тр уби і поперечними 12 частинами, з'єднаними петлями несучої балки; 13, до яких прикріплено стрижні 14. Стояки 2 - з'єднання стояків один з одним по вертикалі з'єднуються з несучими балками 15, виконаними з здійснюється за допомогою вставок, діаметр яких прямокутної труби, за допомогою болтів 16 та менше, ніж внутрішній діаметр труб стояків, при гайок 17. Балки 15 мають п'ять наскрізних отворів цьому утворені з'єднання закріплюються за 18 для перестановки стояків по горизонталі допомогою фіксуючих скоб, які вставляються в (ближче, або далі від стіни споруди). Одна з наскрізні отвори, що утворюються при збігу несучих балок 15 має дві рухливі опори 19 з отворів, виконаних у вставках і на кінцях труб катками (роликами) 20. На кінцях балок 15 стояків, а фіксуюча скоба виконана з прута, один закріплені нерухомі опори 21 з товстостінного кінець якого встановлюється в наскрізний отвір, швелеру, якими вони обпираються у робочому що утворюється між вставкою і трубами стояків положенні на поверхню робочої площадки. Стояки нижньої і верхньої секцій, а протилежний кінець, 1, 2 з'єднуються між собою діагональними відігнутий під кутом 90° до площини скоби, ригелями 22, рамою 5, перилами 8, проміжними перешкоджає випаданню скоби з отвору; поручнями 9 і горизонтальними ригелями 23 за - поперечні і подовжні борти з'єднані між допомогою з'єднувальних замків 24. Стояки 1 і 2 собою петлями, що дає можливість складати їх з'єднуються між собою по вертикалі за допомогою при демонтажу, і мають стрижні, з'єднані з вставок 25. Нижні і верхні кінці труб стояків 1, петлями, яки ми вони кріпляться до рами; верхні кінці труб стояків 2 мають наскрізні отвори - стояки, рама, несучі балки, діагональні і 26. У верхні кінці труб 3 стояків 2 і 1 вставляють горизонтальні ригелі, перила і проміжні поручні вставки 25 і закріплюють з'єднання за допомогою виконано з алюмінієвих сплавів. фіксуючої скоби 27, яку встановлюють у Перевагами перед відомими технічними наскрізний отвір (на кресленні не показано), що рішеннями є полегшення конструкції підмостків, утворюється при збігу наскрізного отвору 26 труби спрощення процесів переміщення підмостків та 3 і наскрізного отвору вста вки 25, і повертають монтажу і демонтажу без застосування фіксуючу скобу 27 униз. Кожна фіксуюча скоба 27 інструменту однією людиною. виконана з прута, один кінець 28 якого Виконання підмостків з секцій, кожна з яких вставляється в наскрізний отвір 26, а інший кінець виконана з вертикальних тр уб і приварених до них 29, відігнутий під кутом 90°, перешкоджає з визначеним кроком горизонтальних поперечок, випаданню скоби 27 з отвору 26. До кінців дозволяє збирати підмостки з різною висотою діагональних ригелів 22, перил 8, проміжних установлення робочої площадки і огородження без поручнів 9, горизонтальних ригелів 23 і до торців зайвих трудо вих витрат. рами 5 приварені з'єднувальні замки 24, що Технічний результат - створення легкої зручної містять П-подібну скобу 30, фіксатор 31 і пружину і надійної конструкції підмостків, яка забезпечує 32. У паралельних вертикальних стінках 33 скоби швидкий монтаж і демонтаж, переважно, без 30 виконано виїмку 34, якою з'єднувальний замок використання інструмента. 24 встановлюють на поперечку 4. Фіксатор 31 і Порівняльний аналіз запропонованого пружина 32 встановлюються на осі 35, що має технічного рішення з відомими технічними бортик 36 і отвір під шплінт 37. Вісь 35 рішеннями дозволяє зробити висновок про те, що установлюється в отвори (на кресленнях не підмостки пересувні відрізняються від відомих показано), виконані у вертикальних стінках 33 наявністю нових конструктивних ознак. У скоби 30. Фіксатор 31 виконаний у вигляді плоскої доступних джерелах інформації не знайдено деталі, що має рукоятку 38 і хвостовик 39, 7 27024 внутрішня робоча крайка 40, якого має кривизну, описану двома радіусами R1 і R2. Фіксатор 31 має отвір 41, діаметр якого відповідає діаметру осі 35. Пружина 32 має середню частину 42 П-подібної конфігурації, якою вона спирається на верхню крайку рукоятки 38, а відігнутими кінцями 43 - на скобу 30. Для з'єднання діагонального ригеля 22 з горизонтальною поперечкою 4 стояка 1 або 2 за допомогою з'єднувального замка 24 рукоятку 38 фіксатора 31 повертають наверх, стискуючи при цьому пружину 32, а скобу 30 виїмкою 34 установлюють на поперечку 4. Повертаючи рукоятку 38 вниз, заклинюють поперечку 4 між виїмкою 34 скоби 30 і внутрішньою робочою крайкою 40 хвостовика 39 фіксатора 31. Пружина 32 при цьому притискає рукоятку 38, перешкоджаючи виходу фіксатора 31 з робочого положення, на додаток до дії сили тертя між робочою крайкою 40 фіксатора 31 і контактною поверхнею поперечки 4. Для роз'єднання діагонального ригеля 23 з поперечкою 4 рукоятку 38 фіксатора 31 повертають наверх, стискаючи при цьому пружину 32, і знімають діагональний ригель 22 з поперечки 4. Аналогічно з'єднуються з поперечками 4 за допомогою з'єднувального замка 24 рама 5, перила 8, проміжні поручні 9 і горизонтальні ригелі 23. Рама 5 з настилом 6, люком 7 і борти 10 можуть бути встановлені на необхідній висоті з кроком, рівним кроку горизонтальних поперечок 4. Складання підмостків пересувних за допомогою з'єднувального замка 24 не вимагає застосування інструмента, збільшує жорсткість конструкції і знижує трудомісткість монтажних робіт. Поперечки 4 одночасно використовуються як сходи для підйому на робочу площадку. Монтаж підмостків пересувних починають з установки стояків 2 на несучі балки 15, скріплюючи їх за допомогою болтів 16, гайок 17 та шайб (на кресленнях не показано) через отвори 18. Стояки 2 з'єднують горизонтальними ригелями 23 за допомогою з'єднувальних замків 24. У верхні кінці стояків 2 вставляють вставки 25 і з'єднують їх за допомогою фіксуючої скоби 27. Стояки 1 надягають на вставки 25 і також скріплюють їх за допомогою фіксуючої скоби 27. З'єднують стояки 1 и 2 діагональними ригелями 22 за допомогою з'єднувального замка 24. Раму 5 з настилом 6 і люком 7 за допомогою з'єднувальних замків 24 встановлюють на необхідній для роботи висоті. На цій же висоті за допомогою з'єднувальних замків 24 закріплюють перила 8 і проміжні поручні 9. Борти 10 розкладають, утворюючи прямокутник, і за допомогою стрижнів 14 встановлюють в раму 5. Для пересування підмостків треба нахилити їх на кут не менший ніж 15°, щоб нижня несуча балка 15 обперлась на катки 20. Демонтаж підмостків пересувних виконують у зворотному порядку. Використання у корисній моделі запропонованих технічних рішень дозволяє спростити технологію виробництва монтажних елементів підмостків пересувних, створити економічну, надійну та зручн у в експлуатації конструкцію підмостків пересувних. 8 9 27024 10 11 27024 12
