Риштування-вишка пересувна

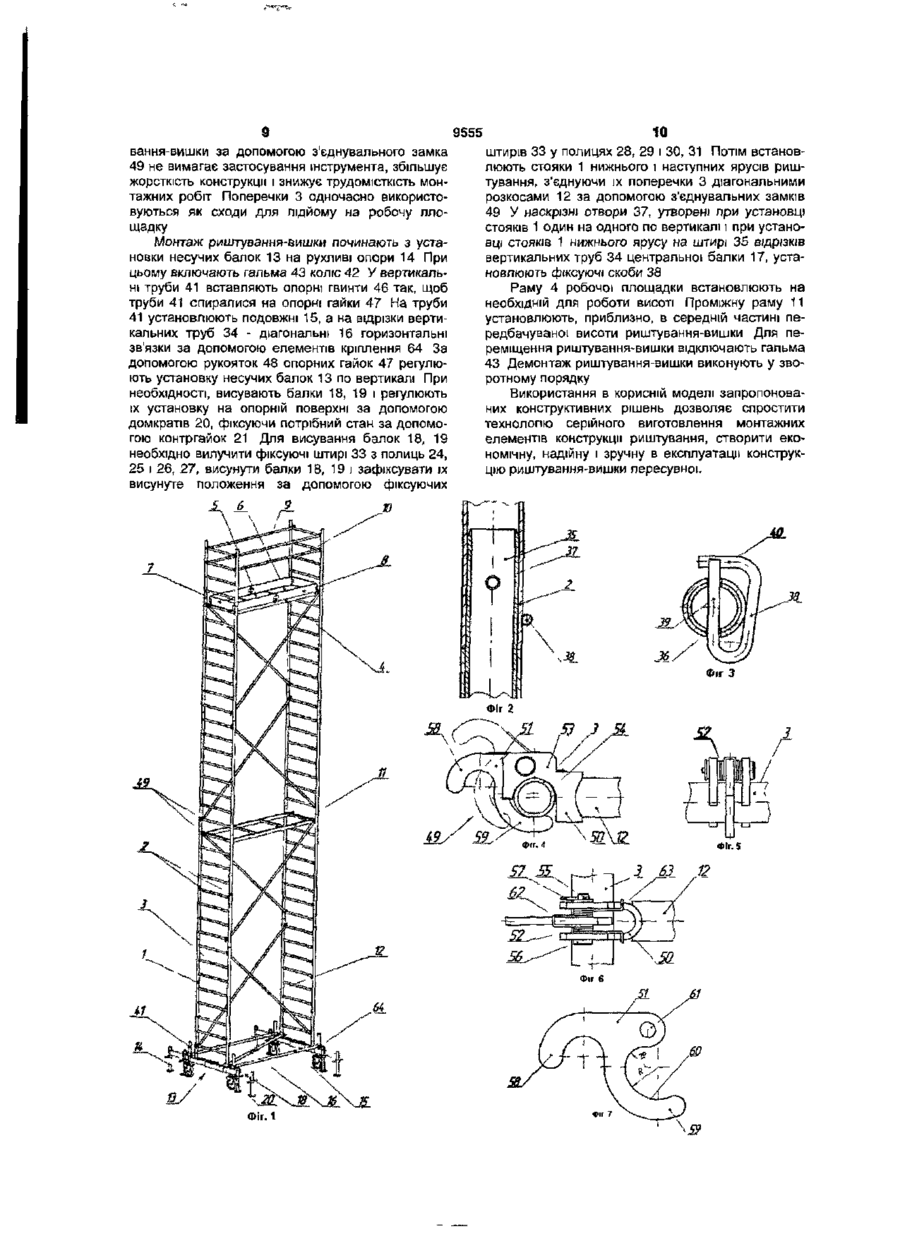

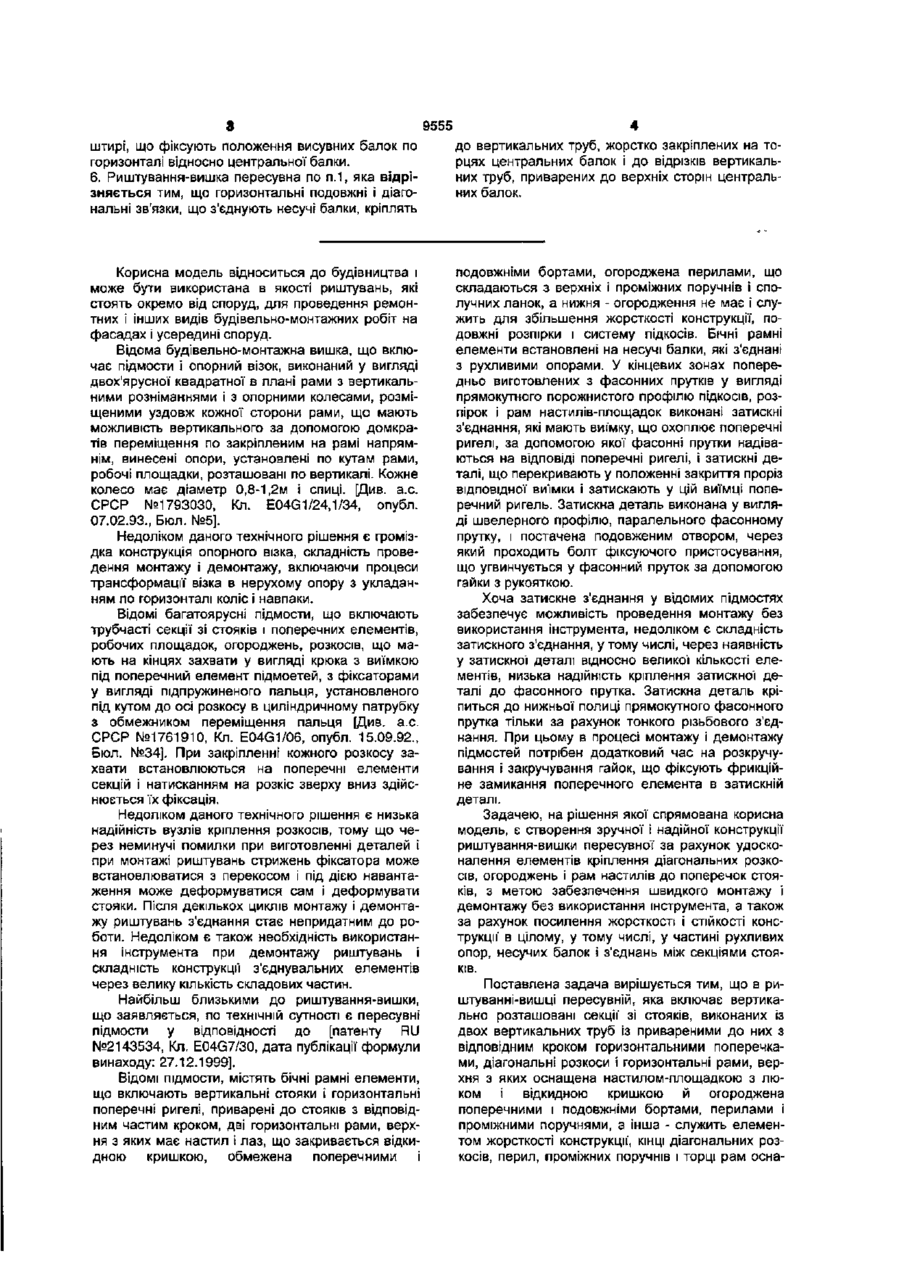

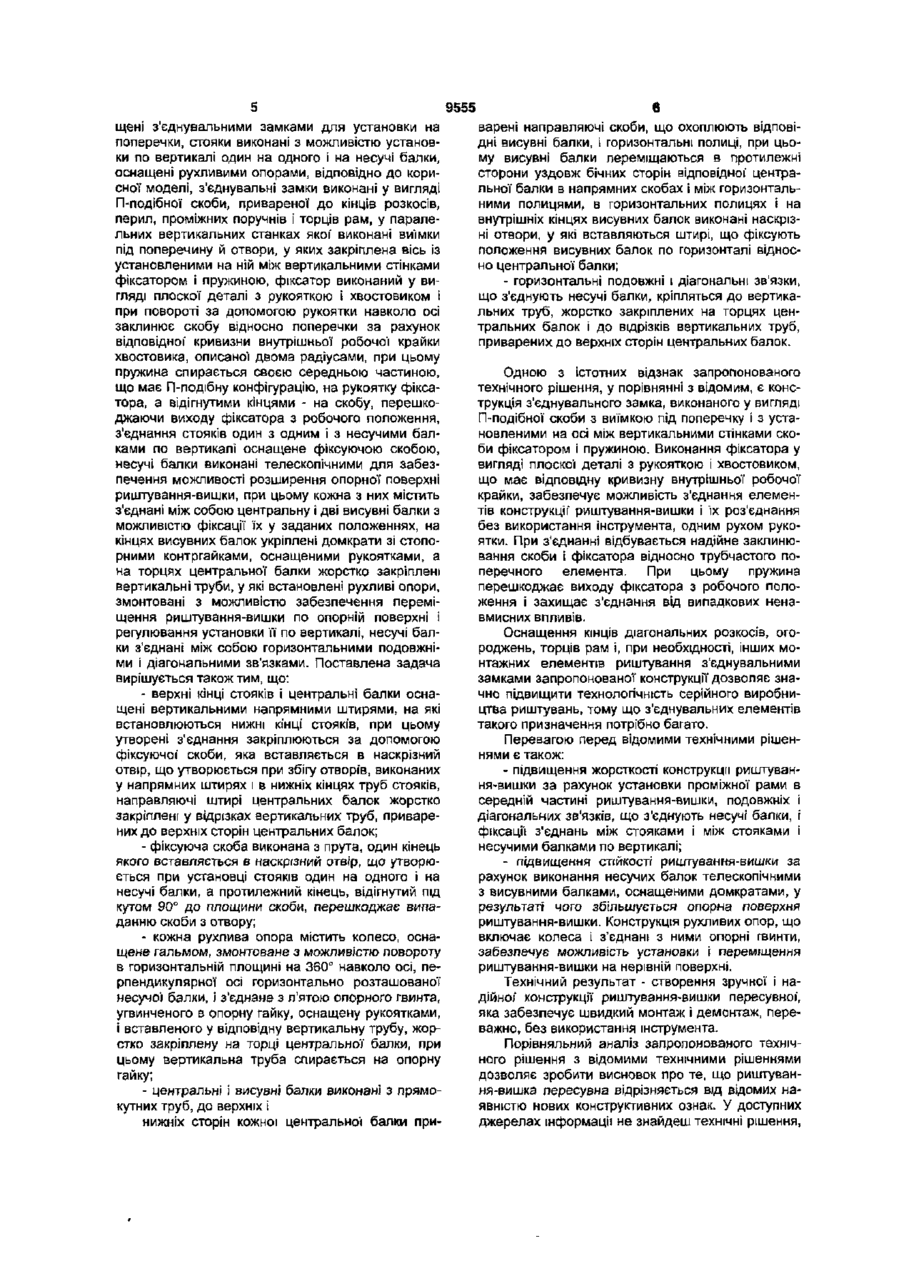

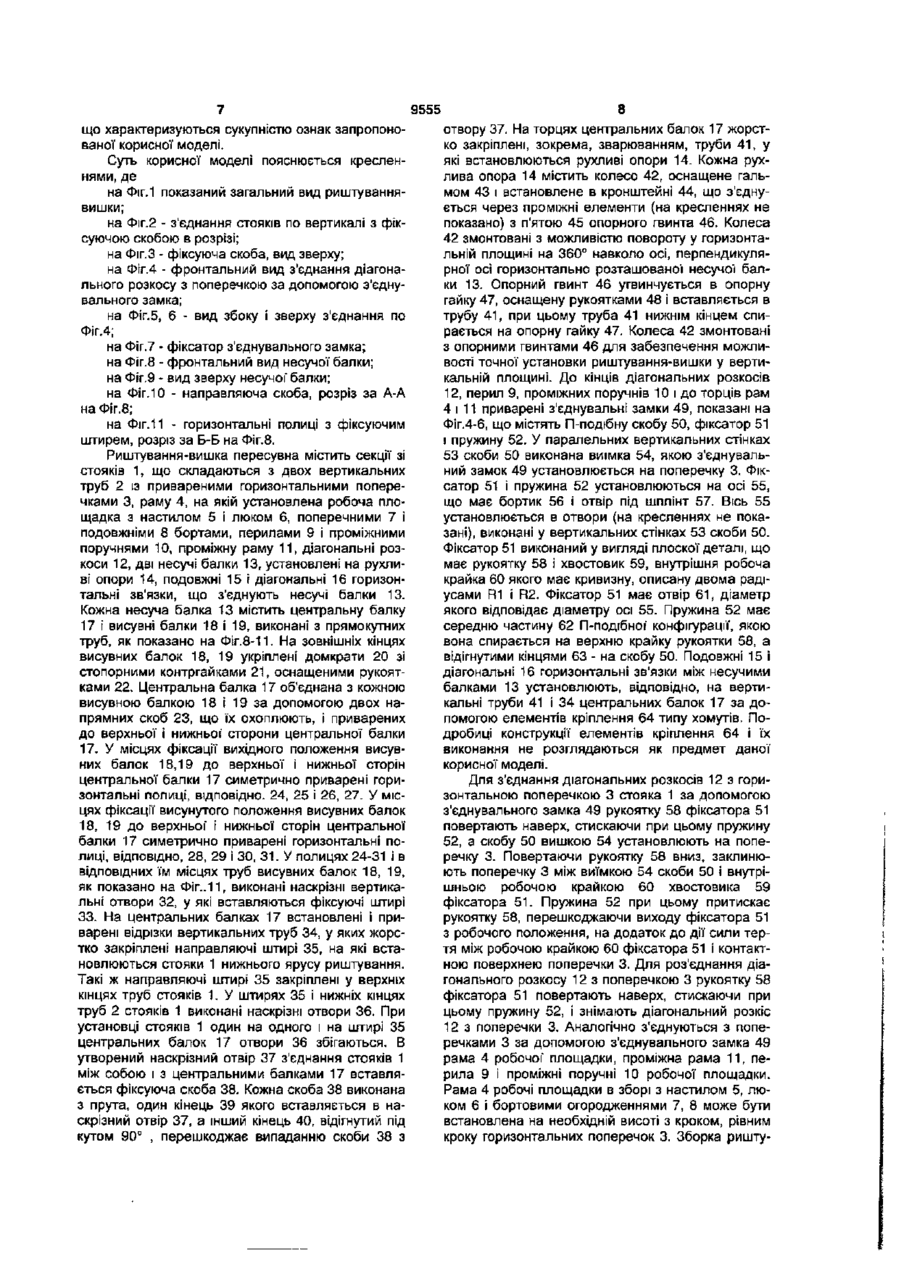

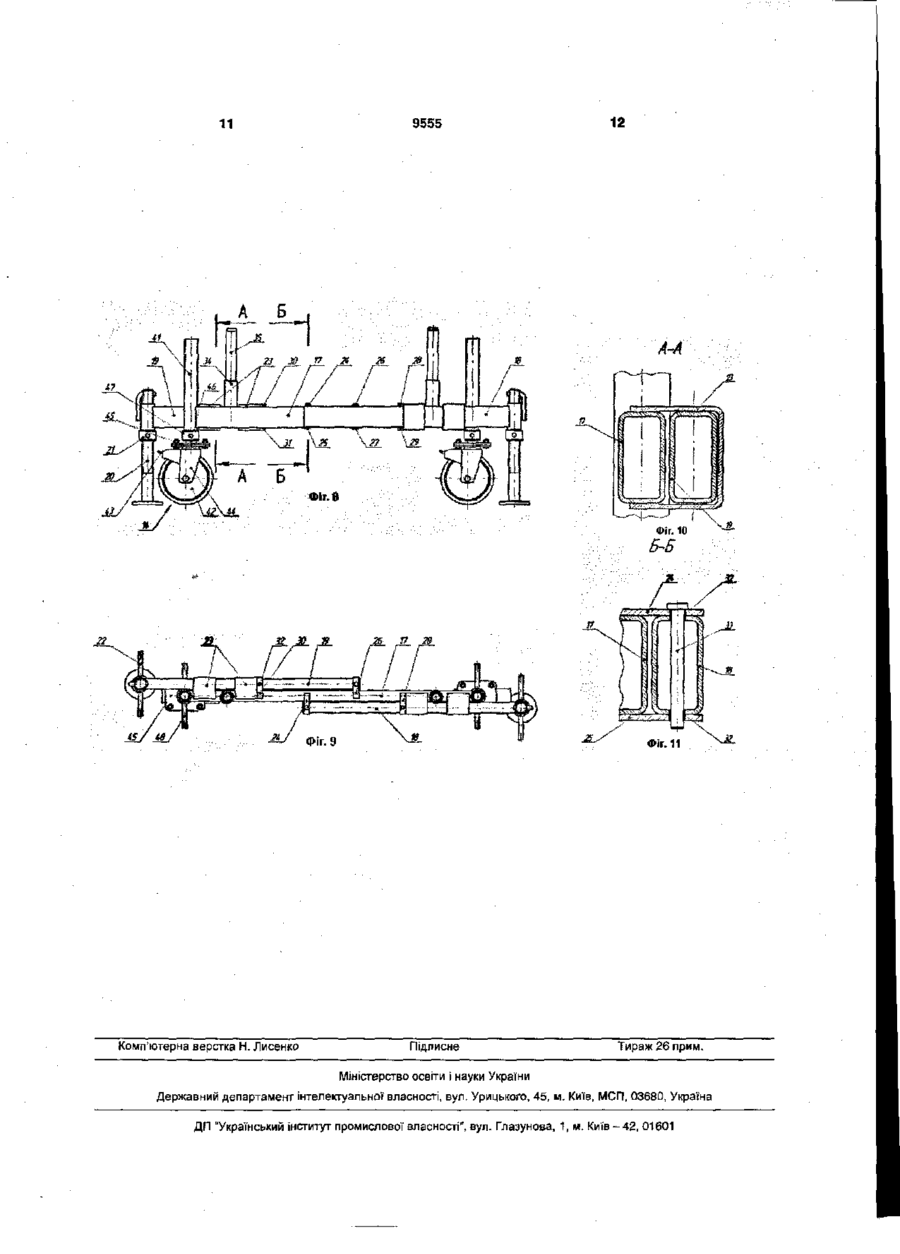

1. Риштування-вишка пересувна, що містить вертикально розташовані секції зі стояків, виконаних із двох вертикальних труб із привареними до них з відповідним кроком горизонтальними поперечками, діагональні розкоси і горизонтальні рами, верхня з яких оснащена настил ом-площадкою з люком і відкидною кришкою й огороджена поперечними і подовжніми бортами, перилами і проміжними поручнями, а інша - служить елементом жорсткості конструкції, кінці діагональних розкосів, перил, проміжних поручнів і торці рам оснащені з'єднувальними замками для установки на поперечки, стояки виконані з можливістю установки по вертикалі один на одний і на несучі балки, оснащені рухливими опорами, яка відрізняється тим, що з'єднувальні замки виконані у вигляді П - подібної скоби, привареної' до кінців розкосів, перил, проміжних поручнів І торців рам, у паралельних вертикальних стінках якої виконані виїмки під поперечку й отвори, у яких закріплена вісь з установленими на ній між вертикальними стінками фіксатором і пружиною, фіксатор виконаний у вигляді плоскої деталі з рукояткою і хвостовиком і при повороті за допомогою рукоятки навколо осі заклинює скобу відносно поперечки за рахунок відповідної кривизни внутрішньої робочої' крайки хвостовика, описаної двома радіусами, при цьому пружина спирається своєю середньою частиною, що має П-подібну конфігурацію, на рукоятку фіксатора, а відігнутими кінцями - на скобу, перешкоджаючи виходу фіксатора з робочого положення, з'єднання стояків один з одним і з несучими балками по вертикалі оснащено фіксуючою скобою, несучі балки виконані телескопічними для забезпечення можливості розширення опорної поверхні риштування-вишки, при цьому кожна з них містить з'єднані між собою центральну і дві висувні балки з можливістю фіксації їх у заданих положеннях, на кінцях висувних балок укріплені домкрати зі стопо рними контргайками, оснащеними рукоятками, а на торцях центральної' балки жорстко закріплені вертикальні труби, у які встановлені рухливі опори, змонтовані з можливістю забезпечення переміщення риштування-вишки по опорній поверхні і регулювання установки її по вертикалі, несучі балки з'єднані між собою горизонтальними подовжніми і діагональними зв'язками. 2. Риштування-вишка пересувна по п.1, яка відрізняється тим, що верхні кінці стояків і центральні балки оснащені вертикальними напрямними штирями, на які встановлені нижні кінці стояків, при цьому утворені з'єднання закріплені за допомогою фіксуючої скоби, яку вставляють в наскрізний отвір, що утворюється при збігу отворів, виконаних у напрямних штирях і в нижніх кінцях труб стояків, напрямні штирі центральних балок жорстко закріплені у відрізках вертикальних труб, приварених до верхніх сторін центральних балок. 3. Риштування-вишка пересувна по п.1, яка відрізняється тим, що фіксуюча скоба виконана з прута, один кінець якого встановлюють в наскрізний отвір, що утворюється при установці стояків один на одний і на несучі балки, а протилежний кінець, відігнутий під кутом 90° до площини скоби, перешкоджає випаданню скоби з отвору. 4. Риштування-вишка пересувна по п.1, яка відрізняється тим, що кожна рухлива опора містить колесо, оснащене гальмом, змонтоване з можливістю повороту в горизонтальній площині на 360° навколо осі, перпендикулярної осі горизонтально розташованої несучої балки, і з'єднане з п'ятою опорного гвинта, угвинченого в опорну гайку, оснащену рукоятками, і вставленого у відповідну вертикальну трубу, жорстко закріплену на торці центрально"] балки, при цьому вертикальна труба спирається на опорну гайку. 5. Риштування-вишка пересувна по п.1, яка відрізняється тим, що центральні і висувні балки виконані з прямокутних труб, до верхніх і нижніх сторін кожної центральної балки приварені напрямні скоби, що охоплюють відповідні висувні балки, і горизонтальні полиці, при цьому висувні балки переміщаються в протилежні сторони уздовж бічних сторін відповідної центральної балки в напрямних скобах і між горизонтальними полицями, в горизонтальних полицях і на внутрішніх кінцях висувних балок виконані наскрізні отвори, у які вставляють ю ю ю О) О) 9555 штирі, що фіксують положення висувних балок по горизонталі відносно центральної балки. 6. Риштування-вишка пересувна по п.1, яка відрізняється тим, що горизонтальні подовжні і діагональні зв'язки, що з'єднують несучі балки, кріплять до вертикальних труб, жорстко закріплених на торцях центральних балок і до відрізків вертикальних труб, приварених до верхніх сторін центральних балок. Корисна модель відноситься до будівництва і може бути використана в якості риштувань, які стоять окремо від споруд, для проведення ремонтних І інших видів будівельно-монтажних робіт на фасадах і усередині споруд. Відома будівельно-монтажна вишка, що включає підмости і опорний візок, виконаний у вигляді двох'ярусної квадратної в плані рами з вертикальними розніманнями і з опорними колесами, розміщеними уздовж кожної сторони рами, що мають можливість вертикального за допомогою домкратів переміщення по закріпленим на рамі напрямнім, винесені опори, установлені по кутам рами, робочі площадки, розташовані по вертикалі. Кожне колесо має діаметр 0,8-1,2м і спиці. [Див. а.с. СРСР №1793030, Кл. E04G1/24,1/34, опубл. 07.02.93., Бюл. №5]. Недоліком даного технічного рішення є громіздка конструкція опорного візка, складність проведення монтажу і демонтажу, включаючи процеси трансформації візка в нерухому опору з укладанням по горизонталі коліс і навпаки. Відомі багатоярусні підмости, що включають трубчасті секції зі стояків і поперечних елементів, робочих площадок, огороджень, розкосів, що мають на кінцях захвати у вигляді крюка з виїмкою під поперечний елемент підмоетей, з фіксаторами у вигляді підпружиненого пальця, установленого під кутом до осі розкосу в циліндричному патрубку з обмежником переміщення пальця [Див. а.с. СРСР №1761910, Кл. E04G1/06, опубл. 15.09.92., Бюл. №34]. При закріпленні кожного розкосу захвати встановлюються на поперечні елементи секцій і натисканням на розкіс зверху вниз здійснюється їх фіксація. Недоліком даного технічного рішення є низька надійність вузлів кріплення розкосів, тому що через неминучі помилки при виготовленні деталей і при монтажі риштувань стрижень фіксатора може встановлюватися з перекосом і під дією навантаження може деформуватися сам і деформувати стояки. Після декількох циклів монтажу і демонтажу риштувань з'єднання стає непридатним до роботи. Недоліком є також необхідність використання інструмента при демонтажу риштувань і складність конструкції з'єднувальних елементів через велику кількість складових частин. Найбільш близькими до риштування-вишки, що заявляється, по технічній сутності є пересувні підмости у відповідності до [патенту RU №2143534, Кл. E04G7/30, дата публікації формули винаходу: 27.12.1999]. Відомі підмости, містять бічні рамні елементи, що включають вертикальні стояки І горизонтальні поперечні ригелі, приварені до стояків з відповідним частим кроком, дві горизонтальні рами, верхня з яких має настил і лаз, що закривається відкидною кришкою, обмежена поперечними і подовжніми бортами, огороджена перилами, що складаються з верхніх І проміжних поручнів і сполучних ланок, а нижня - огородження не має і служить для збільшення жорсткості конструкції, подовжні розпірки і систему підкосів. Бічні рамні елементи встановлені на несучі балки, які з'єднані з рухливими опорами. У кінцевих зонах попередньо виготовлених з фасонних прутків у вигляді прямокутного порожнистого профілю підкосів, розпірок і рам настилів-площадок виконані затискні з'єднання, які мають виїмку, що охоплює поперечні ригелі, за допомогою якої фасонні прутки надіваються на відповіді поперечні ригелі, і затискні деталі, що перекривають у положенні закриття проріз ВІДПОВІДНОЇ виїмки і затискають у цій виїмці поперечний ригель. Затискна деталь виконана у вигляді швелерного профілю, паралельного фасонному прутку, і постачена подовженим отвором, через який проходить болт фіксуючого пристосування, що угвинчується у фасонний пруток за допомогою гайки з рукояткою. Хоча затискне з'єднання у відомих підмостях забезпечує можливість проведення монтажу без використання інструмента, недоліком є складність затискного з'єднання, у тому числі, через наявність у затискної деталі відносно великої кількості елементів, низька надійність кріплення затискної деталі до фасонного прутка. Затискна деталь кріпиться до нижньої полиці прямокутного фасонного прутка тільки за рахунок тонкого різьбового з'єднання. При цьому в процесі монтажу і демонтажу підмоетей потрібен додатковий час на розкручування і закручування гайок, що фіксують фрикційне замикання поперечного елемента в затискній деталі. Задачею, на рішення якої спрямована корисна модель, є створення зручної І надійної конструкції риштування-вишки пересувної за рахунок удосконалення елементів кріплення діагональних розкосів, огороджень і рам настилів до поперечок стояків, з метою забезпечення швидкого монтажу і демонтажу без використання інструмента, а такожза рахунок посилення жорсткості і стійкості конструкції в цілому, у тому числі, у частині рухливих опор, несучих балок і з'єднань між секціями стояків. Поставлена задача вирішується тим, що в риштуванні-вишці пересувній, яка включає вертикально розташовані секції" зі стояків, виконаних із двох вертикальних труб із привареними до них з відповідним кроком горизонтальними поперечками, діагональні розкоси і горизонтальні рами, верхня з яких оснащена настилом-площадкою з люком і відкидною кришкою й огороджена поперечними і подовжніми бортами, перилами і проміжними поручнями, а інша - служить елементом жорсткості конструкції', КІНЦІ діагональних розкосів, перил, проміжних поручнів і торці рам осна 9555 щені з'єднувальними замками для установки на поперечки, стояки виконані з можливістю установки по вертикалі один на одного і на несучі балки, оснащені рухливими опорами, відповідно до корисної моделі, з'єднувальні замки виконані у вигляді П-подібної скоби, привареної до кінців розкосів, перил, проміжних поручнів і торців рам, у паралельних вертикальних станках якої' виконані виїмки під поперечину й отвори, у яких закріплена вісь Із установленими на ній між вертикальними стінками фіксатором і пружиною, фіксатор виконаний у вигляді плоскої деталі з рукояткою і хвостовиком і при повороті за допомогою рукоятки навколо осі заклинює скобу відносно поперечки за рахунок відповідної' кривизни внутрішньої робочої крайки хвостовика, описаної двома радіусами, при цьому пружина спирається своєю середньою частиною, що має П-подібну конфігурацію, на рукоятку фіксатора, а відігнутими кінцями - на скобу, перешкоджаючи виходу фіксатора з робочого положення, з'єднання стояків один з одним і з несучими балками по вертикалі оснащене фіксуючою скобою, несучі балки виконані телескопічними для забезпечення можливості розширення опорної поверхні риштування-вишки, при цьому кожна з них містить з'єднані між собою центральну І дві висувні балки з можливістю фіксації їх у заданих положеннях, на кінцях висувних балок укріплені домкрати зі стопорними контргайками, оснащеними рукоятками, а на торцях центральної балки жорстко закріплені вертикальні труби, у які встановлені рухливі опори, змонтовані з можливістю забезпечення переміщення риштування-вишки по опорній поверхні і регулювання установки її по вертикалі, несучі балки з'єднані між собою горизонтальними подовжніми і діагональними зв'язками. Поставлена задача вирішується також тим, що: - верхні кінці стояків і центральні балки оснащені вертикальними напрямними штирями, на які встановлюються нижні кінці стояків, при цьому утворені з'єднання закріплюються за допомогою фіксуючої' скоби, яка вставляється в наскрізний отвір, що утворюється при збігу отворів, виконаних у напрямних штирях і в нижніх кінцях труб стояків, направляючі штирі центральних балок жорстко закріплені у відрізках вертикальних труб, приварених до верхніх сторін центральних балок; - фіксуюча скоба виконана з прута, один кінець якого вставляється в наскрізний отвір, що утворюється при установці стояків один на одного і на несучі балки, а протилежний кінець, відігнутий під кутом 90° до площини скоби, перешкоджає випаданню скоби з отвору; - кожна рухлива опора містить колесо, оснащене гальмом, змонтоване з можливістю повороту в горизонтальній площині на 360° навколо осі, перпендикулярної осі горизонтально розташованої несучої балки, і з'єднане з п'ятою опорного гвинта, угвинченого в опорну гайку, оснащену рукоятками, і вставленого у відповідну вертикальну трубу, жорстко закріплену на торці центральної балки, при цьому вертикальна труба спирається на опорну гайку; - центральні і висувні балки виконані з прямокутних труб, до верхніх і нижніх сторін кожної центральної балки при 6 варені направляючі скоби, що охоплюють відповідні висувні балки, і горизонтальні полиці, при цьому висувні балки переміщаються в протилежні сторони уздовж бічних сторін відповідної' центральної балки в напрямних скобах і між горизонтальними полицями, в горизонтальних полицях І на внутрішніх кінцях висувних балок виконані наскрізні отвори, у які вставляються штирі, що фіксують положення висувних балок по горизонталі відносно центральної балки; - горизонтальні подовжні і діагональні зв'язки, що з'єднують несучі балки, кріпляться до вертикальних труб, жорстко закріплених на торцях центральних балок і до відрізків вертикальних труб, приварених до верхніх сторін центральних балок. Одною з істотних відзнак запропонованого технічного рішення, у порівнянні з відомим, є конструкція з'єднувального замка, виконаного у вигляді П-подібної скоби з виїмкою під поперечку І з установленими на осі між вертикальними стінками скоби фіксатором і пружиною. Виконання фіксатора у вигляді плоскої деталі з рукояткою і хвостовиком, що має відповідну кривизну внутрішньої робочої крайки, забезпечує можливість з'єднання елементів конструкції' риштування-вишки і їх роз'єднання без використання інструмента, одним рухом рукоятки. При з'єднанні відбувається надійне заклинювання скоби і фіксатора відносно трубчастого поперечного елемента. При цьому пружина перешкоджає виходу фіксатора з робочого положення і захищає з'єднання від випадкових ненавмисних впливів. Оснащення кінців діагональних розкосів, огороджень, торців рам І, при необхідності, інших монтажних елементів риштування з'єднувальними замками запропонованої конструкції дозволяє значно підвищити технологічність серійного виробництва риштувань, тому що з'єднувальних елементів такого призначення потрібно багато. Перевагою перед відомими технічними рішеннями є також: - підвищення жорсткості конструкції риштування-вишки за рахунок установки проміжної рами в середній частині риштування-вишки, подовжніх і діагональних зв'язків, що з'єднують несучі балки, і фіксації з'єднань між стояками і між стояками І несучими балками по вертикалі; - підвищення стійкості рицяування-вишки за рахунок виконання несучих балок телескопічними з висувними балками, оснащеними домкратами, у результаті чого збільшується опорна поверхня риштування-вишки. Конструкція рухливих опор, що включає колеса і з'єднані з ними опорні гвинти, забезпечує можливість установки і переміщення риштування-вишки на нерівній поверхні. Технічний результат - створення зручної і надійно/ конструкції риштування-вишки пересувної, яка забезпечує швидкий монтаж і демонтаж, переважно, без використання інструмента. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що риштування-вишка пересувна відрізняється від відомих наявністю нових конструктивних ознак. У доступних джерелах інформації не знайдеш технічні рішення, 9555 що характеризуються сукупністю ознак запропонованої корисної моделі. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вид риштуваннявишки; на Фіг.2 - з'єднання стояків по вертикалі з фіксуючою скобою в розрізі; на Фіг.З - фіксуюча скоба, вид зверху; на Фіг.4 - фронтальний вид з'єднання діагонального розкосу з поперечкою за допомогою з'єднувального замка; на Фіг.5, 6 - вид збоку і зверху з'єднання по Фіг.4; на Фіг.7 - фіксатор з'єднувального замка; на Фіг.8 - фронтальний вид несучої балки; на Фіг.9 - вид зверху несучої' балки; на Фіг.10 - направляюча скоба, розріз за А-А на Фіг.8; на Фіг.11 - горизонтальні полиці з фіксуючим штирем, розріз за Б-Б на Фіг.8. Риштування-вишка пересувна містить секції зі стояків 1, що складаються з двох вертикальних труб 2 із привареними горизонтальними поперечками 3, раму 4, на якій установлена робоча площадка з настилом 5 і люком 6, поперечними 7 і подовжніми 8 бортами, перилами 9 і проміжними поручнями 10, проміжну раму 11, діагональні розкоси 12, дві несучі балки 13, установлені на рухливі опори 14, подовжні 15 і діагональні 16 горизонтальні зв'язки, що з'єднують несучі балки 13. Кожна несуча балка 13 містить центральну балку 17 і висувні балки 18 і 19, виконані з прямокутних труб, як показано на Фіг.8-11. На зовнішніх кінцях висувних балок 18, 19 укріплені домкрати 20 зі стопорними контргайками 21, оснащеними рукоятками 22. Центральна балка 17 об'єднана з кожною висувною балкою 18 і 19 за допомогою двох напрямних скоб 23, що їх охоплюють, і приварених до верхньої І нижньої' сторони центральної балки 17. У місцях фіксації вихідного положення висувних балок 18,19 до верхньої і нижньої сторін центральної балки 17 симетрично приварені горизонтальні полиці, відповідно. 24, 25 і 26, 27. У місцях фіксації висунутого положення висувних балок 18, 19 до верхньої' і нижньої сторін центральної балки 17 симетрично приварені горизонтальні полиці, відповідно, 28, 29 і ЗО, 31. У полицях 24-31 і в відповідних їм місцях труб висувних балок 18, 19, як показано на Фіг..11, виконані наскрізні вертикальні отвори 32, у які вставляються фіксуючі штирі 33. На центральних балках 17 встановлені і приварені відрізки вертикальних труб 34, у яких жорстко закріплені направляючі штирі 35, на які встановлюються стояки 1 нижнього ярусу риштування. Такі ж направляючі штирі 35 закріплені у верхніх кінцяхтруб стояків 1. У штирях 35 І нижніх кінцях труб 2 стояків 1 виконані наскрізні отвори 36. При установці стояків 1 один на одного і на штирі 35 центральних балок 17 отвори 36 збігаються. В утворений наскрізний отвір 37 з'єднання стояків 1 між собою і з центральними балками 17 вставляється фіксуюча скоба 38. Кожна скоба 38 виконана з прута, один кінець 39 якого вставляється в наскрізний отвір 37, а інший кінець 40, відігнутий під кутом 90° , перешкоджає випаданню скоби 38 з 8 отвору 37. На торцях центральних балок 17 жорстко закріплені, зокрема, зварюванням, труби 41, у які встановлюються рухливі опори 14. Кожна рухлива опора 14 містить колесо 42, оснащене гальмом 43 і встановлене в кронштейні 44, що з'єднується через проміжні елементи (на кресленнях не показано) з п'ятою 45 опорного гвинта 46. Колеса 42 змонтовані з можливістю повороту у горизонтальній площині на 360° навколо осі, перпендикулярної осі горизонтально розташованої несучої балки 13. Опорний гвинт 46 угвинчується в опорну гайку 47, оснащену рукоятками 48 і вставляється в трубу 41, при цьому труба 41 нижнім кінцем спирається на опорну гайку 47. Колеса 42 змонтовані 3 опорними гвинтами 46 для забезпечення можливості точної установки риштування-вишки у вертикальній площині. До кінців діагональних розкосів 12, перил 9, проміжних поручнів 10 і до торців рам 4 і 11 приварені з'єднувальні замки 49, показані на Фіг.4-6, що містять П-подібну скобу 50, фіксатор 51 і пружину 52. У паралельних вертикальних стінках 53 скоби 50 виконана виїмка 54, якою з'єднувальний замок 49 установлюється на поперечку 3. Фіксатор 51 І пружина 52 установлюються на осі 55, що має бортик 56 і отвір під шплінт 57. Вісь 55 установлюється в отвори (на кресленнях не показані), виконані у вертикальних стінках 53 скоби 50. Фіксатор 51 виконаний у вигляді плоскої деталі, що має рукоятку 58 і хвостовик 59, внутрішня робоча крайка 60 якого має кривизну, описану двома радіусами R1 і R2. Фіксатор 51 має отвір 61, діаметр якого відповідає діаметру осі 55. Пружина 52 має середню частину 62 П-подібної конфігурації, якою вона спирається на верхню крайку рукоятки 58, а відігнутими кінцями 63 - на скобу 50. Подовжні 15 і діагональні 16 горизонтальні зв'язки між несучими балками 13 установлюють, відповідно, на вертикальні труби 41 і 34 центральних балок 17 за допомогою елементів кріплення 64 типу хомутів. Подробиці конструкції елементів кріплення 64 І їх виконання не розглядаються як предмет даної корисної моделі. Для з'єднання діагональних розкосів 12 з горизонтальною поперечкою 3 стояка 1 за допомогою з'єднувального замка 49 рукоятку 58 фіксатора 51 повертають наверх, стискаючи при цьому пружину 52, а скобу 50 вишкою 54 установлюють на поперечку 3. Повертаючи рукоятку 58 вниз, заклинюють поперечку 3 між виїмкою 54 скоби 50 і внутрішньою робочою крайкою 60 хвостовика 59 фіксатора 51. Пружина 52 при цьому притискає рукоятку 58, перешкоджаючи виходу фіксатора 51 з робочого положення, на додаток до дії сили тертя між робочою крайкою 60 фіксатора 51 і контактною поверхнею поперечки 3. Для роз'єднання діагонального розкосу 12 з поперечкою 3 рукоятку 58 фіксатора 51 повертають наверх, стискаючи при цьому пружину 52, і знімають діагональний розкіс 12 з поперечки 3. Аналогічно з'єднуються з поперечками 3 за допомогою з'єднувального замка 49 рама 4 робочої' площадки, проміжна рама 11, перила 9 і проміжні поручні 10 робочої площадки. Рама 4 робочі площадки в зборі з настилом 5, люком 6 і бортовими огородженнями 7, 8 може бути встановлена на необхідній висоті з кроком, рівним кроку горизонтальних поперечок 3. Зборка ришту 9 вання-вишки за допомогою з'єднувального замка 49 не вимагає застосування інструмента, збільшує жорсткість конструкції і знижує трудомісткість монтажних робіт Поперечки 3 одночасно використовуються як сходи для підйому на робочу площадку Монтаж риштування-вишки починають з установки несучих балок 13 на рухливі опори 14 При цьому включають гальма 43 коліс 42 У вертикальні труби 41 вставляють опорні гвинти 46 так, щоб труби 41 спиралися на опорні гайки 47 На труби 41 установлюють подовжні 15, а на відрізки вертикальних труб 34 - діагональні 16 горизонтальні зв'язки за допомогою елементів кріплення 64 За допомогою рукояток 48 опорних гайок 47 регулюють установку несучих балок 13 по вертикалі При необхідності, висувають балки 18, 19 і регулюють їх установку на опорній поверхні за допомогою домкратів 20, фіксуючи потрібний стан за допомогою контргайок 21 Для висування балок 18, 19 необхідно вилучити фіксуючі штирі 33 з полиць 24, 25 і 26, 27, висунути балки 18, 19 і зафіксувати JX висунуте положення за допомогою фіксуючих 5 9555 10 штирів 33 у полицях 28, 29 і ЗО, 31 Потім встановлюють стояки 1 нижнього і наступних ярусів риштування, з'єднуючи їх поперечки 3 діагональними розкосами 12 за допомогою з'єднувальних замків 49 У наскрізні отвори 37, утворені при установці стояків 1 один на одного по вертикалі і при установці стояків 1 нижнього ярусу на штирі 35 відрізків вертикальних труб 34 центральної балки 17, установлюють фіксуючі скоби 38 Раму 4 робочої площадки встановлюють на необхідній для роботи висоті Проміжну раму 11 установлюють, приблизно, в середній частині передбачуваної висоти риштування-вишки Для переміщення риштування-вишки відключають гальма 43 Демонтаж риштування-вишки виконують у зворотному порядку Використання в корисній моделі запропонованих конструктивних рішень дозволяє спростити технологію серійного виготовлення монтажних елементів конструкції риштування, створити економічну, надійну і зручну в експлуатації конструкцію риштування-вишки пересувної. 6 Фіг 6 Я Фіг. 1 і/ 11 9555 А 12 Б A-A MS Фіг. 10 26 V 28 Фіг. 11 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
