Спосіб брикетування дрібняку випаленого доломіту

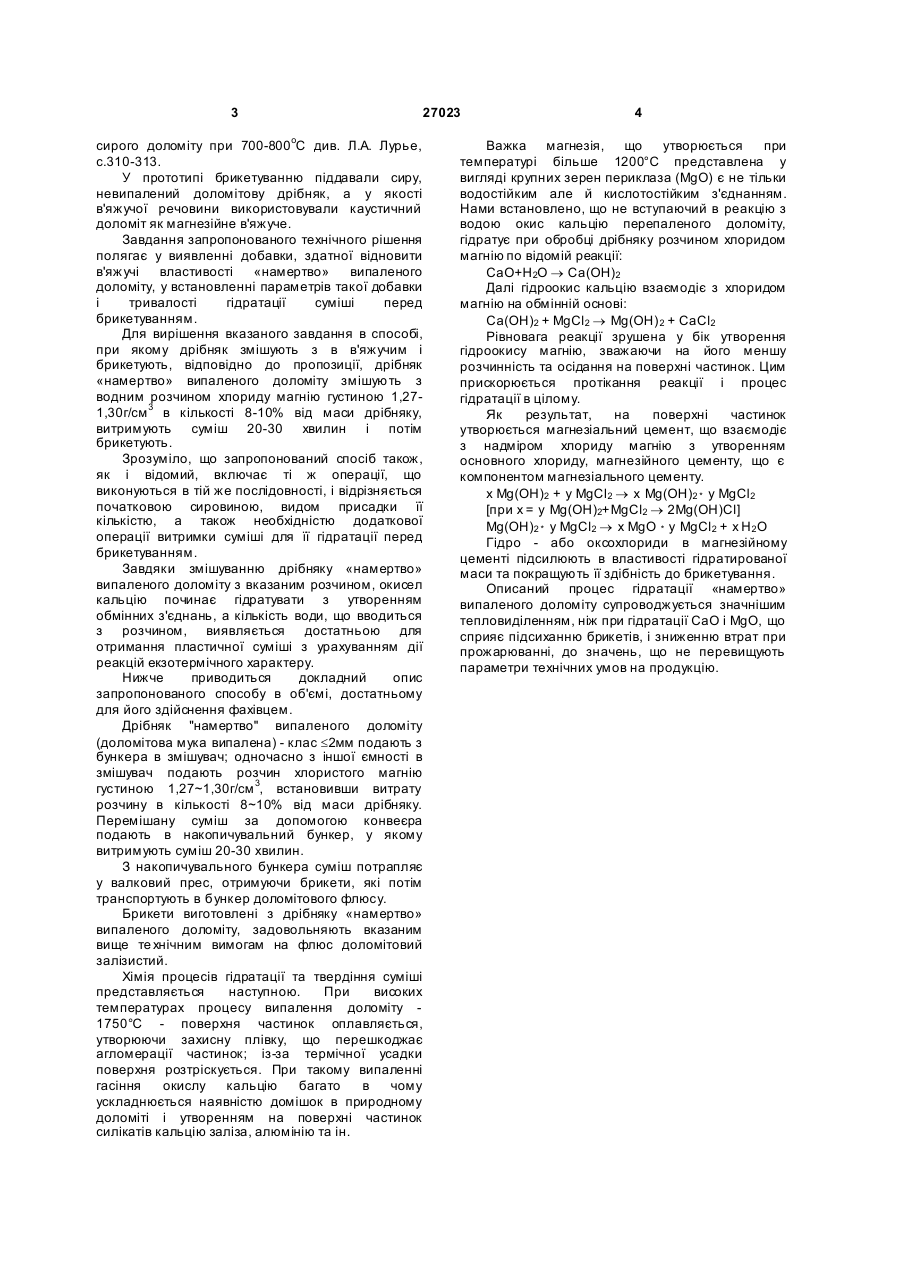

Спосіб брикетування дрібняку випаленого доломіту, при якому дрібняк змішують зі зв’язуючим і брикетують, який відрізняється тим, що як зв’язуюче використовують водний розчин хлориду магнію густиною 1,27-1,30 г/см 3 в кількості 8-10 % від маси дрібняку, витримують суміш 20-30 хвилин і потім брикетують. (19) (21) u200706828 (22) 18.06.2007 (24) 10.10.2007 (72) ПОНОМАРЬОВ ВІКТОР ВАСИЛЬОВИЧ, UA, МОРОЗ ОЛЕКСАНДР С АВЕЛЬОВИЧ, U A, ТРОФИМЕНКО ВАЛЕНТИНА ІВАНІВНА, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОКУЧАЄВСЬКИЙ ФЛЮСО-ДОЛОМІТНИЙ КОМБІНАТ", U A 3 27023 сирого доломіту при 700-800оС див. Л.А. Лурье, с.310-313. У прототипі брикетуванню піддавали сиру, невипалений доломітову дрібняк, а у якості в'яжучої речовини використовували каустичний доломіт як магнезійне в'яжуче. Завдання запропонованого технічного рішення полягає у виявленні добавки, здатної відновити в'яжучі властивості «намертво» випаленого доломіту, у встановленні параметрів такої добавки і тривалості гідратації суміші перед брикетуванням. Для вирішення вказаного завдання в способі, при якому дрібняк змішують з в в'яжучим і брикетують, відповідно до пропозиції, дрібняк «намертво» випаленого доломіту змішують з водним розчином хлориду магнію густиною 1,271,30г/см 3 в кількості 8-10% від маси дрібняку, витримують суміш 20-30 хвилин і потім брикетують. Зрозуміло, що запропонований спосіб також, як і відомий, включає ті ж операції, що виконуються в тій же послідовності, і відрізняється початковою сировиною, видом присадки її кількістю, а також необхідністю додаткової операції витримки суміші для її гідратації перед брикетуванням. Завдяки змішуванню дрібняку «намертво» випаленого доломіту з вказаним розчином, окисел кальцію починає гідратувати з утворенням обмінних з'єднань, а кількість води, що вводиться з розчином, виявляється достатньою для отримання пластичної суміші з урахуванням дії реакцій екзотермічного характеру. Нижче приводиться докладний опис запропонованого способу в об'ємі, достатньому для його здійснення фахівцем. Дрібняк "намертво" випаленого доломіту (доломітова мука випалена) - клас £2мм подають з бункера в змішувач; одночасно з іншої ємності в змішувач подають розчин хлористого магнію густиною 1,27~1,30г/см 3, встановивши витрату розчину в кількості 8~10% від маси дрібняку. Перемішану суміш за допомогою конвеєра подають в накопичувальний бункер, у якому витримують суміш 20-30 хвилин. З накопичувального бункера суміш потрапляє у валковий прес, отримуючи брикети, які потім транспортують в бункер доломітового флюсу. Брикети виготовлені з дрібняку «намертво» випаленого доломіту, задовольняють вказаним вище те хнічним вимогам на флюс доломітовий залізистий. Хімія процесів гідратації та твердіння суміші представляється наступною. При високих температурах процесу випалення доломіту 1750°С - поверхня частинок оплавляється, утворюючи захисну плівку, що перешкоджає агломерації частинок; із-за термічної усадки поверхня розтріскується. При такому випаленні гасіння окислу кальцію багато в чому ускладнюється наявністю домішок в природному доломіті і утворенням на поверхні частинок силікатів кальцію заліза, алюмінію та ін. 4 Важка магнезія, що утворюється при температурі більше 1200°С представлена у вигляді крупних зерен периклаза (MgO) є не тільки водостійким але й кислотостійким з'єднанням. Нами встановлено, що не вступаючий в реакцію з водою окис кальцію перепаленого доломіту, гідратує при обробці дрібняку розчином хлоридом магнію по відомій реакції: СаО+Н2О ® Са(ОН)2 Далі гідроокис кальцію взаємодіє з хлоридом магнію на обмінній основі: Са(ОН)2 + MgCl 2 ® Mg(OH) 2 + CaCl2 Рівновага реакції зрушена у бік утворення гідроокису магнію, зважаючи на його меншу розчинність та осідання на поверхні частинок. Цим прискорюється протікання реакції і процес гідратації в цілому. Як результат, на поверхні частинок утворюється магнезіальний цемент, що взаємодіє з надміром хлориду магнію з утворенням основного хлориду, магнезійного цементу, що є компонентом магнезіального цементу. х Mg(OH)2 + у MgCl 2 ® х Mg(OH)2 * у MgCl2 [при х = у Mg(OH)2+MgCl2 ® 2Mg(OH)Cl] Mg(OH)2 * у MgCl2 ® х MgO * у MgCl2 + x Н2 О Гідро - або оксохлориди в магнезійному цементі підсилюють в властивості гідратированої маси та покращують її здібність до брикетування. Описаний процес гідратації «намертво» випаленого доломіту супроводжується значнішим тепловиділенням, ніж при гідратації СаО і MgO, що сприяє підсиханню брикетів, і зниженню втрат при прожарюванні, до значень, що не перевищують параметри технічних умов на продукцію.
