Спосіб монолітного нанесення ізоляційної і/або вогнезахисної маси на поверхню і пристрій для його здійснення

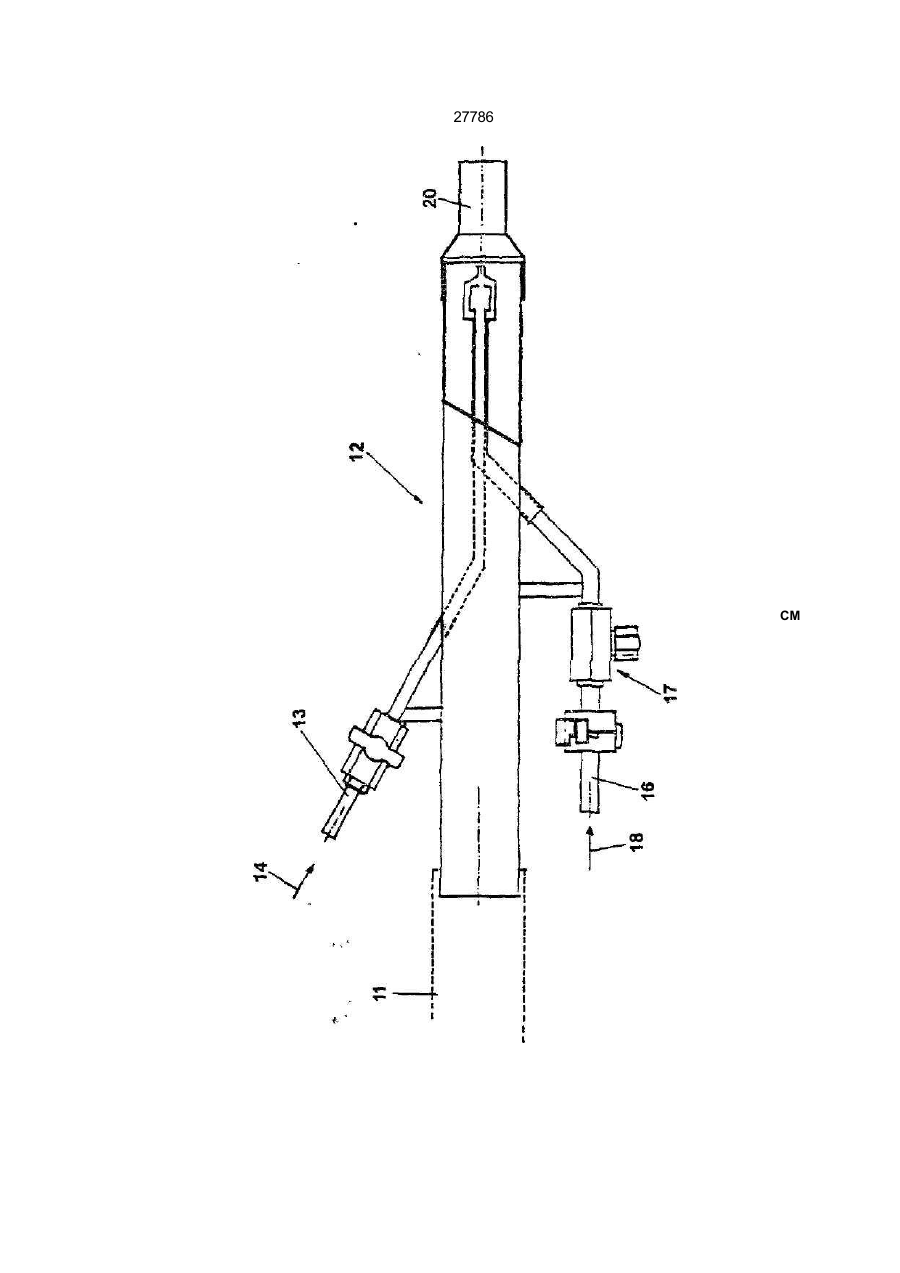

1 Способ монолитного нанесения изоляционной и/или огнезащитной массы на поверхность, отличающийся тем, что в транспортном канале посредством пыевмоподааателя создается подвижный объем воздуха, в который вводятся изоляционный и/или огнезащитный материал и отвердитель, попадающие с объемом воздуха в соединенный с транспортным каналом пистолетраспылитель, в который непосредственно перед соплообразным выходом вводятся газообразная напорная среда и связующие или клей 2 Способ по п 1, отличающийся тем, что изоля ционный и/или огнезащитный материал и отвердитель вводятся отдельно друг от друга в объем воздуха 3 Способ по п 2, отличающийся тем, что изоля ционный и/или огнезащитный материал вводится в обьем воздуха перед отвердителем 4 Способ по одному из пп 1-3, отличающийся тем, что отвердитель порошкообразен 5 Способ по одному из пп 1-4, отличающийся тем, что изоляционный и/или огнезащитный мате риал имеет меньший удельный вес, чем связую щее или клей 6 Способ по одному из пп 1-5, отличающийся тем, что в качестве изоляционного и/или огнеза щитного материала используется вермикулит, перлит или минеральная вата и т п 7 Способ по одному из пп 1-6, отличающийся тем что газообразная напорная среда представ ляет собой сжатый воздух 8 Способ по одному из пп 1-7, отличающийся тем, что клей является огнезащитным клеем І/АБО ВОГНЕЗАХИСНОІ МАСИ НА 9 Способ по одному из пп 1-8, отличающийся тем, что с помощью электронного управляющего устройства в начале процесса после включения пневмоподавателя начало подачи изоляционного и/или огнезащитного материала, отвердителя и связующего или клея задерживается во времени в зависимости от удельного веса того или иного компонента и от пути его перемещения 10 Устройство для осуществления способа моно литного нанесения изоляционной и/или огнеза щитной массы на поверхность, отличающееся тем, что пневмоподаватель присоединен своей всасывающей стороной к концу транспортного канала, в который ападает, по меньшей мере, од но питающее устройство для изоляционного и/или огнезащитного материала и для отвердителя, и что пневмоподаватель на его разгрузочной сторо не имеет присоединение для рукава, на конце которого расположен пистолет-распылитель, в который впадают рукав для подвода газообразной напорной среды и подводящая линия для свя зующего или клея 11 Устройство по п 10, отличающееся тем, то транспортный канал имеет на другом своем конце регулирующую заслонку 12Устройство по одному из лп 10 или 11, отличающееся тем, что в транспортный канал впадает по одному питающему устройству соответственно для изоляционного и/или огнезащитного материала и для отвердителя 13 Устройство по одному из пп 10-12, отличаю щееся тем, что для управления пневмоподавателем, подводом напорной среды, а также питаю щими устройствами для изоляционного и/или ог незащитного материала, отвердителя и связую щего или клея предусмотрено электронное управ ляющее устройство 14 Устройство по одному из пп 10-13, отличаю щееся тем, что для дозирования отзердителя предусмотрен приводимый от мотора шнек 15 Устройство по одному из пп 10-14, отличаю щееся тем, что для дозирования изоляционного и/или огнезащитного материала предусмотрен пневмовентиль см о СО N N СМ зг 27786 Изобретение касается способа монолитного нанесения изоляционной и/или огнезащитной массы на поверхность и устройства для его осуществления В последнее время стало известно, что асбест вреден для здоровья и поэтому в строительстве, прежде всего для закрытых внутренних помещений следует избегать его использования С другой стороны, строительные материалы, содержащие асбест, огнестойки, что делает понятным всестороннее его применение в форме твердых строительных элементов, а также в форме заливаемых или разбрызгиваемых жидких основных веществ (материалов) Кроме того, асбест является плохим проводником тепла, что обеспечивает известную теплоизоляцию Вследствие того, что стала известна вредность асбеста для здоровья, проводились поиски заменителей, которые прежде всего проявляют аналогично высокую огнестойкость Такими веществами с аналогичными высокими огнезащитными свойствами являются, например, вермикулиты и перлиты, которые к тому же не раздражают кожу и при обращении с ними не требуют никакой особенной защиты и, кроме того, создают также хорошую звуко- и теплоизоляцию Для изоляции применяется, например, также минеральная вата и т п , которая при переработке требует также лишь незначительных защитных мероприятий Несмотря на интенсивные попытки, до сих пор не удалось изготовить изоляционную и/или огнезащитную массу с вышеуказанными материалами, которые можно наносить монолитно на гладкую поверхность без сцепляющей грунтовки и без механических крепежных средств, например в виде штукатурки, наносимой набрызгом Задача изобретения состоит в том, чтобы найти способ и создать устройство, которые бы позволили монолитно наносить на поверхность изоляционную и/или огнезащитную массу Эта задача решается тем, что в транспортом канале посредством пневмоподавателя создается подвижный обьем воздуха, в который вводятся изоляционный и/или огнезащитный материал и отвердитель, попадающие с объемом воздуха в соединенный с транспортным каналом пистолетраспылитель, в который непосредственно перед соплообразным выходом вводятся газообразная напорная среда в связующее или клей Созданная таким образом изоляционная и/или огнезащитная масса может монолитно и прочно наноситься на поверхность и сохраняет специфические для изоляционных и/или огнезащитных материалов свойства В частности, в объем воздуха вводится вначале изоляционный и/или огнезащитный материал, а затем отдельно предпочтительно порошкообразный отвердитель Особенно хорошо подходит способ согласно изобретению для нанесения изоляционных и/или огнезащитных материалов, имеющих меньший удельный вес, чем у связующего, так как относительно более легкий изоляционный и/или огнезащитный материал без проблем может транспортироваться в объеме воздуха, а относительно более тяжелое связующее или относительно более тяжелый клей добавляются позже Подходящими изоляционными и/или огнезащитными материалами являются вермикулиты, перлиты или минеральная вата и т п В качестве связующего может применяться клей, в частности огнезащитный клей В начале процесса задерживают включение пневмоподавателя, начало подачи изоляционного и/или огнезащитного материала, отзердителя и связующего или клея, предпочтительно посредством управляющего устройства, в соответствии с удельным весом того или иного материала и с его путем перемещения Замедление подачи отдельных компонентов выравнивает времена ускорения, различные в силу различия удельных весов, и различные расстояния мест подвода до выходного соплэ пистолета-распылителя Все компоненты после их фазы ускорения имеют одинаковую скорость, а именно скорость объема воздуха, благодаря чему достигается равномерный транспорт компонентов Устройство, согласно изобретению, состоит из пневмоподавателя, который присоединен его всасывающей стороной к концу транспортного канала, в который впадает по меньшей мере одно питающее устройство для изоляционного и/или огнезащитного материала и для отвердителя, и что пневмоподаватель на его разгрузочной стороне имеет присоединение для рукава, на конце которого расположен пистолет-распылитель, в который впадает рукав для подачи газообразной напорной среды и подводящая линия для связующего или клея Изоляционный и/или огнезащитный материал и отвердитель при этом не продуваются через транспортный канал, что было бы невозможно или затруднительно с иными легкими материалами вследствие их удельных весов, а засасываются с подвижным объемом воздуха Транспортный канал предпочтительно имеет на другом своем конце регулирующую заслонку, которая позволяет управлять количеством воздуха в транспортной канале В транспортный канал впадает по меньшей мере по одному питающему устройству для изоляционного и/или огнезащитного материала и отвердителя Благодаря раздельной подаче смесовое соотношение может быть изменено в любое время Дозированная отдача может быть осуществлена, например, у питающего устройства для отвердителя посредством приводимого от мотора шнека а у питающего устройства для изоляционного и/или огнезащитного материала - через пневмовентиль Для управления этими питающими устройствами для изоляционного и/или огнезащитного материала и отвердителя и питающим устройством для связующего или клея, а также для управления подводом напорной среды и пневмоподавателем предусмотрено электронное управляющее устройство Тем самым обеспечено, при заранее выбранном количестве подачи и заранее выбранном соотношении смеси, простое обслуживание устройства при постоянном результате работы Другие детали способа и устройства 6*удут понятны из последующего описания варианта осуществления устройства согласно изобретению При этом на фиг 1 показано устройство на виде сбоку, а на фиг 2 - пистолет-распылитель 27786 Как видно из фиг 1, пневмоподаватель 1 соединен на одной стороне с одним концом транспортного канала 2, а на другой стороне - с присоединением 3 Транспортный канал 2 имеет на другом своем конце регулирующую заслонку 4 Между регулирующей заслонкой 4 и пневмоподаватслем 1 в канал впадают питающие устройства 5, б соответственно для изоляционного и/или огнезащитного материала 7 и отвердителя 8 Подача изоляционного и/или огнезащитного материала 7 регулируется пневмовентилем 9, а подача отвердителя 8 -приводимым от мотора 10 шнеком От присоединения 3 ведет рукав 11 к изображенному на фиг 2 пистолету-распылителю 12, в котором через рукав 13 вводят, с одной стороны, сжатый воздух 14 от устройства подачи сжатого воздуха 15, а с другой сторона, через линию 16 и вентиль 17 - связующее или клей 18 В начале работы включением устройства запускается пневмоподаватель 1 через управляющее устройство 19 Как только будет создан объем воздуха, управляющее устройство активирует питающее устройство 10 и в объем воздуха вводится постоянное количество изоляционного и/или огнезащитного материала 7, затем с некоторой задержкой во времени активируется питающее устройство 6 и постоянное количество отвердителя 8 также вводится в смесь, состоящую из воздуха и изоляционного и/или огнезащитного материала Пневмоподаватель 1 засасывает обьем воздуха с изоляционным и/или огнезащитным материалом 7 и отвердителем 8 и транспортирует его к пистолету-распылителю 12 Там снова с некоторой задержкой к нему подмешивается связующее или клей 18 Вследствие различия удельных весов изоляционного и/или огнезащитного материала 7, отвердителя 8 и связующего или клея 18 эти отдельные компоненты имеют различные времена ускорения в объеме воздуха которые выравниваются посредством электронного управления Временные задержки при включении соответствующих питающих устройств в начале работа имеют своим следствием то, что смесь, выпрыскиваемая из соплообразного выхода 20 с газообразной напорной средой, имеет с самого начала заранее заданное соотношение компонентов, т е с самого начала годится для переработки При отключении устройства управляющее устройство 19 управляет отключением отдельных питающих устройств, а п невм о подавателя в обратной последовательности, так что в конце работы не остается никаких не пригодных к использованию отходов Например, в соответствующих опытах по изготовлению контрольных поверхностей для испытательных программ согласно австрийским стандартам В3800 и S5104 применяли вермикулиты с величиной зерна от 3 до 6мм, порошкообразный отвердитель и не содержащий растворителя огнезащитный клей фирмы Буриан ГмбХ и Ко КГ Опыты показали, что изоляционная и/или огнезащитная масса, изготовленная из вышеназванных материалов по способу согласно изобретению, обладает огнестойкостью в соответствии с классом пожаросопротивления F90, высокими огнезамедляющими свойствами в соответствии с классом пожаросопротивления F60, незначительным дымообразованием (класс дымообразования Q1) и небольшим капреобразованием (класс каплеобразования Тг1), а также хорошим звукопоглощающим действием В дальнейших опытах, проводимых с этой изоляционной и/или огнезащитной массой, было установлено, что они обладают наряду с хорошими огнезащитными и хорошими звуко- и шумопоглощающими свойствами также тепло- и хладоизолирующими свойствами 27786 S Є 27786 CM 27786 ДП "Український інститут промислової власності" (Укрпатент) Бульв Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку Of,Of 2001 р Формат 60x84 1/8 Обсяг / Ь 9 обл -вид арк Тираж 50 прим Зам VO У УкрІНТЕІ Вул Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
