Захисний коридор

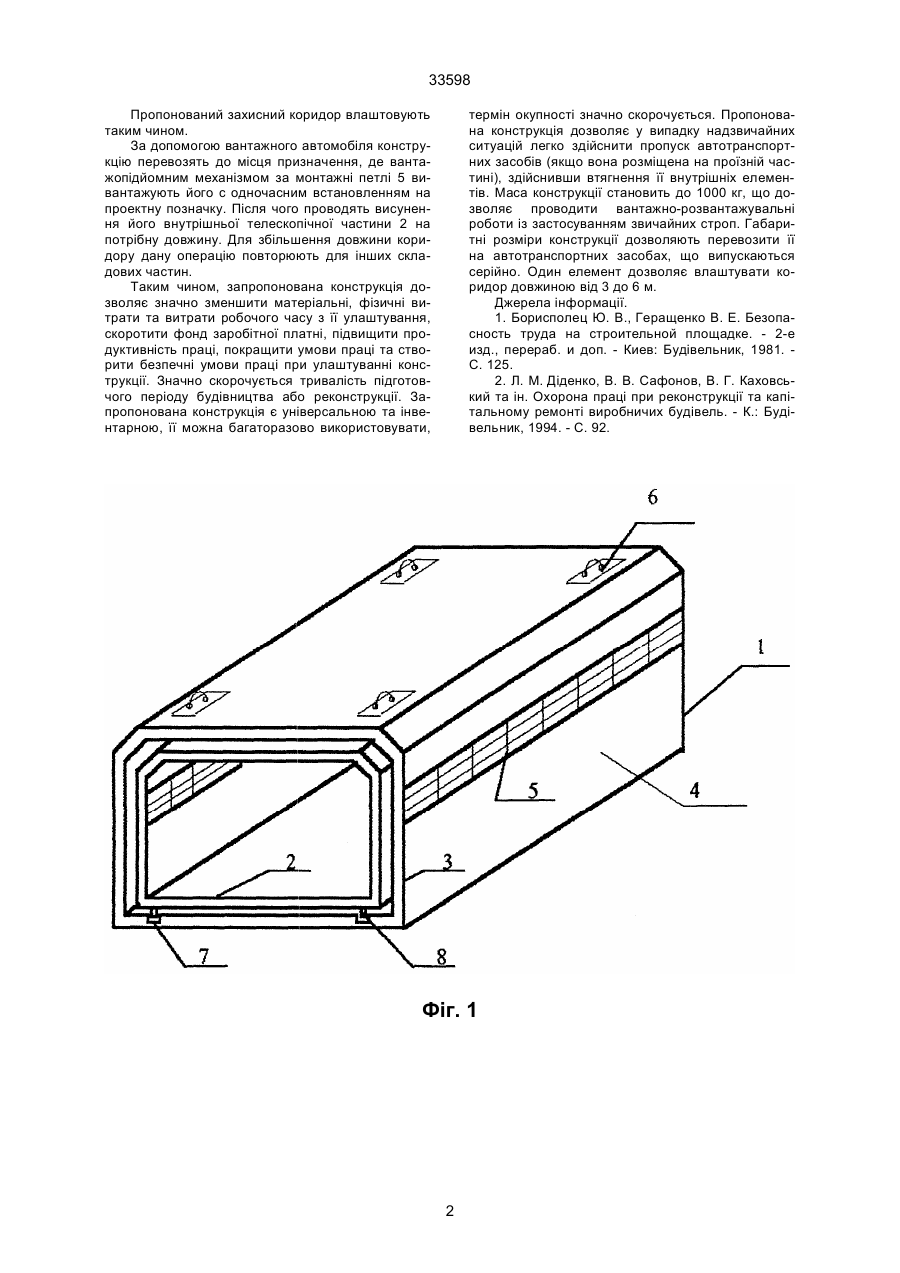

Захисний коридор, який являє собою каркас, обшитий металевими листами з вікнами і монтажними петлями, і відрізняється тим, що він виконаний телескопічним і складається з внутрішньої та зовнішньої секцій, при цьому зовнішня секція оснащена горизонтальними направляючими у вигляді швелерів, заглиблених в її днище, а внутрішня секція обладнана ходовим механізмом. (19) (21) 99031415 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Діденко Леонід Михайлович, Березюк Анатолій Миколайович, Папірник Руслан Богданович, Шкадовський Денис Олександрович (73) Придніпровська державна академія будівництва та архітектури, Діденко Леонід Михайлович, 33598 Пропонований захисний коридор влаштовують таким чином. За допомогою вантажного автомобіля конструкцію перевозять до місця призначення, де вантажопідйомним механізмом за монтажні петлі 5 вивантажують його с одночасним встановленням на проектну позначку. Після чого проводять висунення його внутрішньої телескопічної частини 2 на потрібну довжину. Для збільшення довжини коридору дану операцію повторюють для інших складових частин. Таким чином, запропонована конструкція дозволяє значно зменшити матеріальні, фізичні витрати та витрати робочого часу з її улаштування, скоротити фонд заробітної платні, підвищити продуктивність праці, покращити умови праці та створити безпечні умови праці при улаштуванні конструкції. Значно скорочується тривалість підготовчого періоду будівництва або реконструкції. Запропонована конструкція є універсальною та інвентарною, її можна багаторазово використовувати, термін окупності значно скорочується. Пропонована конструкція дозволяє у випадку надзвичайних ситуацій легко здійснити пропуск автотранспортних засобів (якщо вона розміщена на проїзній частині), здійснивши втягнення її внутрішніх елементів. Маса конструкції становить до 1000 кг, що дозволяє проводити вантажно-розвантажувальні роботи із застосуванням звичайних строп. Габаритні розміри конструкції дозволяють перевозити її на автотранспортних засобах, що випускаються серійно. Один елемент дозволяє влаштувати коридор довжиною від 3 до 6 м. Джерела інформації. 1. Борисполец Ю. В., Геращенко В. Е. Безопасность труда на строительной площадке. - 2-е изд., перераб. и доп. - Киев: Будівельник, 1981. С. 125. 2. Л. М. Діденко, В. В. Сафонов, В. Г. Каховський та ін. Охорона праці при реконструкції та капітальному ремонті виробничих будівель. - К.: Будівельник, 1994. - С. 92. Фіг. 1 2 Фіг. 2 33598 3 Фіг. 3 33598 4 Фіг. 4 33598 5 33598 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
