Прально-віджимна машина

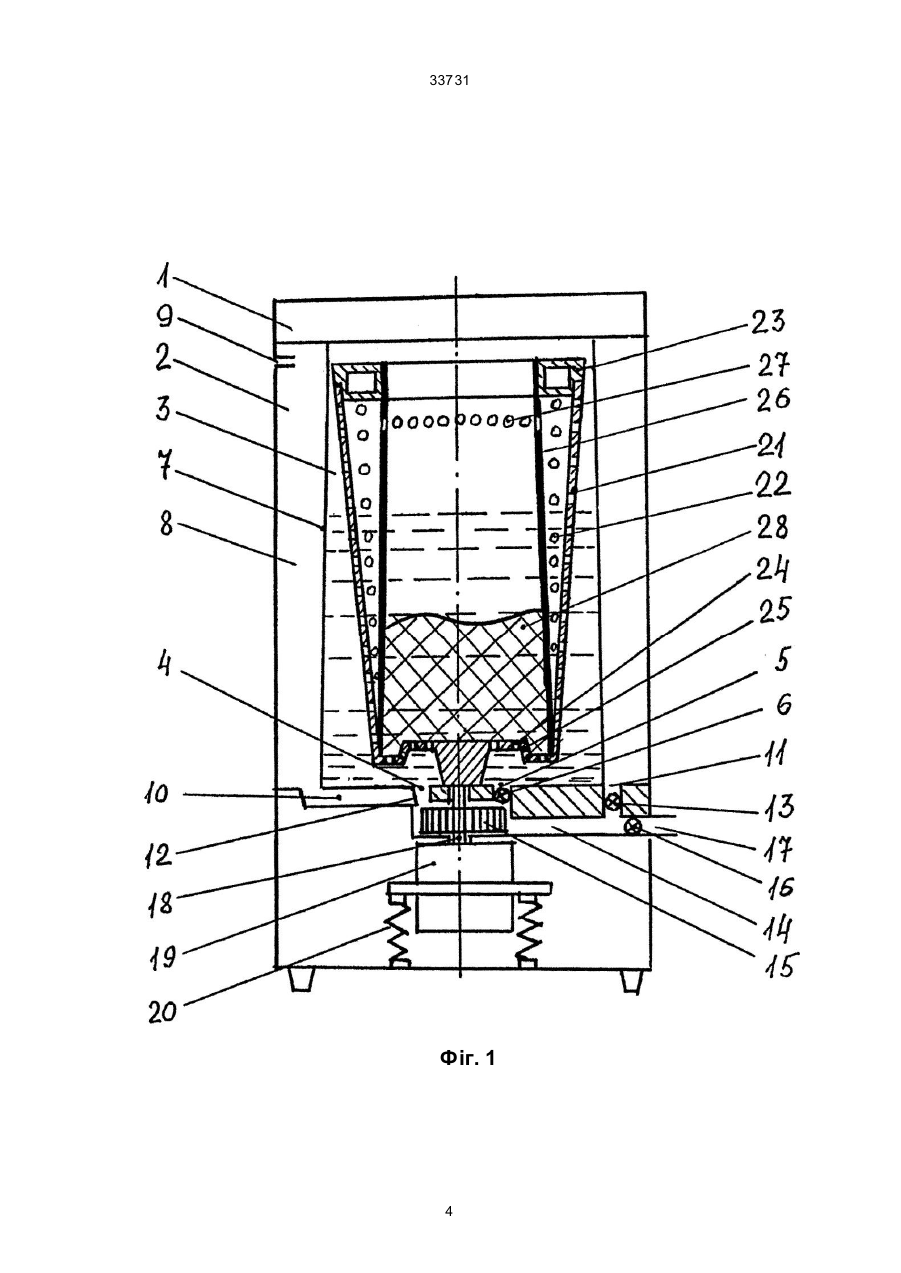

1. Прально-віджимна машина, яка містить корпус, нерухомий бак, встановлений у ньому з можливістю обертання відносно вертикальної осі пральний барабан, виконаний у вигляді зрізаної конусної поверхні з розширенням догори, яка має дно і тангенс кута нахилу твірної поверхні до вертикалі більший від коефіцієнта тертя мокрої білизни по поверхні прального барабана, причому нерухомий бак створений круговою перегородкою, яка обмежує також ємність між ним та корпусом, котра має у верхній частині вікно, яке сполучене з атмосферою, а в дні ємності виконані канали, які з'єднані з каналами насоса через керовані клапани, корпус насоса прикріплено до дна нерухомого бака, насос і пральний барабан встановлені на A (54) ПРАЛЬНО-ВІДЖИМНА МАШИНА 33731 го скидання та підйому білизни в барабані, а також покращення конструкції за рахунок спрощення подачі рідини усередину барабана, що дозволяє забезпечити високу ефективність прання, полоскання та віджиму білизни за малий час як в ручному, так і в автоматичному режимі. Поставлена задача вирішується завдяки тому, що у прально-віджимній машині, яка містить корпус, нерухомий бак, встановлений в ньому з можливістю обертання відносно вертикальної вісі пральний барабан, виконаний у вигляді зрізаної конусної поверхні з розширенням догори, яка має дно і тангенс кута нахилу твірної поверхні до вертикалі більший від коефіцієнта тертя мокрої білизни по поверхні прального барабана, причому нерухомий бак створений круговою перегородкою, яка обмежує також ємність між ним та корпусом, котра має у верхній частині вікно, яке сполучене з атмосферою, а в дні ємності виконані канали, які з'єднані з каналами насоса через керовані клапани, корпус насоса прикріплений до дна нерухомого бака, насос і пральний барабан установлені на одному валу з двигуном, а пульт керування встановлено на корпусі, згідно з винаходом в пральному барабані встановлена конусна еластична (наприклад, гумова) оболонка з розширенням донизу і отворами у верхній частині, а зверху прального барабана закріплено обмежувач підйому білизни і рідини, до якого прикріплений верхній край еластичної оболонки, а нижній її край прикріплено до дна прального барабана, конусна поверхня і дно прального барабана виконані з отворами по всій площині, причому дно забезпечене уступом, кругова перегородка виконана конусною з розширенням донизу, а двигун виконаний з можливістю змінювати частоту обертання за заданною програмою; при цьому обмежувач підйому білизни та рідини виконаний у вигляді балансувального кільця, а програма, що задається, розташована в пульті керування і забезпечує автоматизацію технологічного циклу прання-полоскання-віджиму за змінною циклічною схемою в одному і тому ж пральному барабані. Таке виконання прально-віджимної машини забезпечує високу продуктивність прання-полоскання-віджиму білизни в одному і тому ж пральному барабані за заданою програмою за рахунок циклічного підйому білизни та рідини до обмежувача підйому під дією відцентрової сили при розтягуванні конусної еластичної (наприклад, гумової) оболонки по конусній поверхні прального барабана і скидання білизни при зменшенні частоти обертання двигуна конусною еластичною оболонкою, яка має розширення донизу для покращення скидання білизни, а конусна кругова перегородка своїм розширенням донизу сукупно з конусною поверхнею прального барабана сприяє збільшенню потоку рідини вниз під дно прального барабана, який завдяки уступу і отворам в дні надходить достатньо у пральний барабан і після підйому догори тече крізь отвори у верхній частині конусної еластичної оболонки та отвори в конусній поверхні прального барабана в нерухомий бак. Таке виконання прально-віджимної машини забезпечує також автоматизацію процесу пранняполоскання-віджиму білизни в єдиному пральному барабані без збільшення потужності та габаритів машини з активаторними та барабанними пральними машинами. Порівняльний аналіз з прототипом показує, що таке технічне рішення не є рівнем техніки, а є новим і відповідає критерію “новизна”. Аналіз рівня техніки в області, яка досліджується, дозволяє зробити висновок про відсутність в ньому ознак, схожих з суттєвими відмінними ознаками даного рішення і визнати його таким, що має винахідницький рівень. На фіг. 1 схематично зображена пральновіджимна машина після завантаження білизни та рідини (прального розчину або води); на фіг. 2. схематичне зображення машини при пранні з розташуванням білизни та схема потоків рідини прицьому. Пульт керування 1 розташований на корпусі 2, усередині якого встановлено конусний нерухомий бак 3, який розширюється донизу, з каналами 4 і 5 та керованим клапаном 6 в дні, створений конусною круговою перегородкою 7, яка обмежує також ємність 8 з вікном 9 у верхній частині, за допомогою якого ємність 8 сполучена з атмосферою для зрівняння тиску при заповнюванні рідиною, а в дні виконано канали 10 і 11, перший з яких з'єднаний через керований клапан 12 із всмоктувальним каналом 4, а другий - через керований клапан 13 з'єднаний з нагнітальним каналом 14 насоса 15, при цьому з нагнітальним каналом 14 через керований клапан 16 з'єднаний зливний трубопровід 17. Насос 15, корпус якого прикріплений до дна бака 3, встановлено на одному валу з двигуном 19, який розташовано на демпфирувальних підвісках 20, і з пральним барабаном 21, на боковій конусній поверхні якого виконано отвори 22, а зверху встановлено обмежувач підйому білизни і рідини у вигляді балансувального кільця 23. Дно прального барабана 21 забезпечено отворами 24 і виконано з уступом 25. У середині барабана 21 встановлено конусну еластичну (наприклад, гумову) оболонку 26, котра виконана з розширенням донизу, забезпечена у вер хній частині отворами 27 та закріплена нижнім краєм до дна прального барабана 21, а верхнім краєм - на балансувальному кільці 23. Усередині оболонки 26 розташовується білизна 28. Прально-віджимна машина працює так. Під час прання керовані клапани 6, 13 і 16 закриті, а керований клапан 12 закриватиме всмоктувальний канал 4. В пральний барабан 21, всередину оболонки 26 завантажується білизна 28 та заливається пральний розчин, який крізь отвори 24 у дні прального барабана 21 та, за законом сполучених посудин, встановлюється на одному рівні як в пральному барабані 21 по обидві сторони від оболонки 26, так і в нерухомому бакові 3, як показано на фіг. 1. Двигун 19 через вал 18 приводить в обертання насос 15 і пральний барабан 21 з білизною 28, яка змочена пральним розчином. Відцентрова сила, яка виникає при цьому, притискує білизну і пральний розчин до стінки еластичної оболонки 26, яка під тиском білизни і прального розчину розтягується, притискується до стінки прального барабана 21 і копіює його конусність. 2 33731 Завдяки куту між твірною конуса прального барабана 21 і вертикаллю, тангенс якого більше від коефіцієнта тертя мокрої білизни по поверхні прального барабана 21, виникає осьова сила, що переміщує білизну 28 і рідину уздовж стінки оболонки 26, яка притиснута до стінки прального барабана 21, угору до упора в обмежувач, який виконано у вигляді балансувального кільця 23. При цьому пральний розчин тече крізь отвори 27 в оболонці 26 і далі крізь отвори 22 прального барабана 21 в нерухомий бак 3, як показано на фіг. 2. Чим більше кут конусності прального барабана 21, тим швидше піднімається білизна 28 і рідина. Для скидання білизни 28, згідно з програмою, за командою з пульта 1 зменшується частота обертання двигуна 19 та прального барабана 21 так, що відцентрова сила зменшується і пружність еластичної оболонки 26 переборює тиск білизни 28 і прального розчину. Еластична оболонка 26 відновлює свою початкову конусну форму з розширенням донизу і скидає донизу білизну 28 з пральним розчином, як показано на фіг. 1. Виконання конусної еластичної оболонки 26 і розширенням донизу забезпечує надійне скидання білизни 28 на дно прального барабана 21. Після скидання білизни 28 і прального розчину програма з пульту 1 видає завдання на збільшення частоти обертання двигуна 19 і прального барабана 21 до потрібної величини, завдяки чому білизна 28 піднімається до упора в обмежувач - балансувальне кільце 23 - і витримується там заданий час. Далі програма зменшує частоту обертання двигуна 19 також до заданої величини, еластична оболонка 26 відновлює свою початкову конусну форму з розширенням донизу, білизна 28 скидається і цикл повторюється за заданою програмою. Поперечні коливання прального барабана 21 і двигуна 19 через нерівномірне укладання білизни з початку розгону гасяться демпфирувальними підвісками 20 і балансувальним кільцем 23. Пральний розчин із нерухомого бака 3 потрапляє в пральний барабан 21 крізь отвори 24 в дні під дією стовпа рідини в бакові 3 і додаткового тиску. Додатковий тиск створюється нахилом стінок прального барабана 21 і кругової перегородки, завдяки чому при обертанні рідини в бакові 3, яке виникає при обертанні прального барабана 21, з'являється осьова сила, яка штовхає рідину униз і створює додатковий тиск в ній, який направлений донизу. Для посилення потрапляння рідини в пральний барабан 21 його дно забезпечене уступом 25, завдяки чому виникає відцентрова сила, яка додатково виштовхує рідину крізь отвори 24 в пральному барабані 21. Після закінчення прання двигун 19 за програмою вимикається, керований клапан 12 затуляє канал 10 і відкриває всмоктувальний канал 4, також відкривається керований клапан 13. Після цього вмикається двигун 19 і насос 15 перекачує пральний розчин з нерухомого бака 3 і прального барабана 21 через нагнітальний канал 14 в єм ність 8, витискаючи при цьому повітря в атмосферу крізь вікно 9. В ємності 8 пральний розчин зберігається до наступного прання, коли він може бути повторно використаний з метою економії пральних порошків. Після перекачування прального розчину в ємність 8 клапан 13 закривається і машина готова до приймання води для полоскання білизни 28. Вода заливається в пральний бак 21, вмикається двигун 12 і відбувається цикл полоскання за схемою прання, але з іншими інтервалами часу, згідно з програмою. Після закінчення першого циклу полоскання відкривається керований клапан 16, вмикається двигун 19 і насос 15 відкачує воду із бака 3 і прального барабана 21 через канали: всмоктувальний 4, нагнітальний 14 і зливний 17 - в каналізацію. Після зливу води клапан 16 закривається і цикл полоскання можна повторити за програмою. В режимі віджиму пральний барабан 21 працює як центрифуга при підвищеній частоті обертання циклічно за схемою прання, але з іншими інтервалами часу на підйом, витримку і скидання білизни, що задається програмою з пульта 1. При віджимі керований клапан 16 постійно відкритий, і насос 15 відкачує воду через канали: всмоктувальний 4, нагнітальний 14 і зливний 17 - в каналізацію. При повторному пранні (нової партії білизни) спочатку закриваються керовані клапани 13 і 17, потім клапан 12 відкриває канал 10 і закриває всмоктувальний канал 4, а клапан 6 відкривається і при вмиканні двигуна 19 пральний розчин насосом 15 перекачується з ємності 8 в нерухомий бак 3 і пральний барабан 21. Починається прання нової партії білизни. Проведені дослідження роботи такої машини показали, що прання-полоскання-віджим за циклічною схемою підйому та скидання білизни дозволяє скоротити: - час прання та полоскання в 2 рази, а віджиму в 1,5 рази порівняно з активаторними пральними машинами (ПМ); - час прання в 17 разів, полоскання в 2,7 рази, а віджиму в 1,75 рази порівняно з барабанними ПМ при забезпеченні залишкової вологості білизни 80-90%. Весь процес прання-полоскання-віджиму проводиться в єдиному конусному барабані при зниженні загального технологічного часу (без пауз) порівняно з активаторними ПМ - в 1,8 рази, з барабанними - в 6 разів, що дозволяє легко автоматизувати весь процес за програмою, що задається з пульта керування, та підвищити продуктивність машини без збільшення потужності і габаритів при високій ефективності прання білизни. Джерела інформації. 1. A. с. СССР № 1712499, МКИ Д06F 23/04 “Стирально-отжимная машина”, опубл. 15.02.92, бюл. № 6. 2. A. с. СССР № 1712500, МКИ Д06F 23/04 “Стирально-отжимная машина”, опубл. 15.02.92, бюл. № 6. 3 33731 Фіг. 1 4 33731 Фіг. 2 5 33731 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
