Обладнання для обробки труб з термопластів

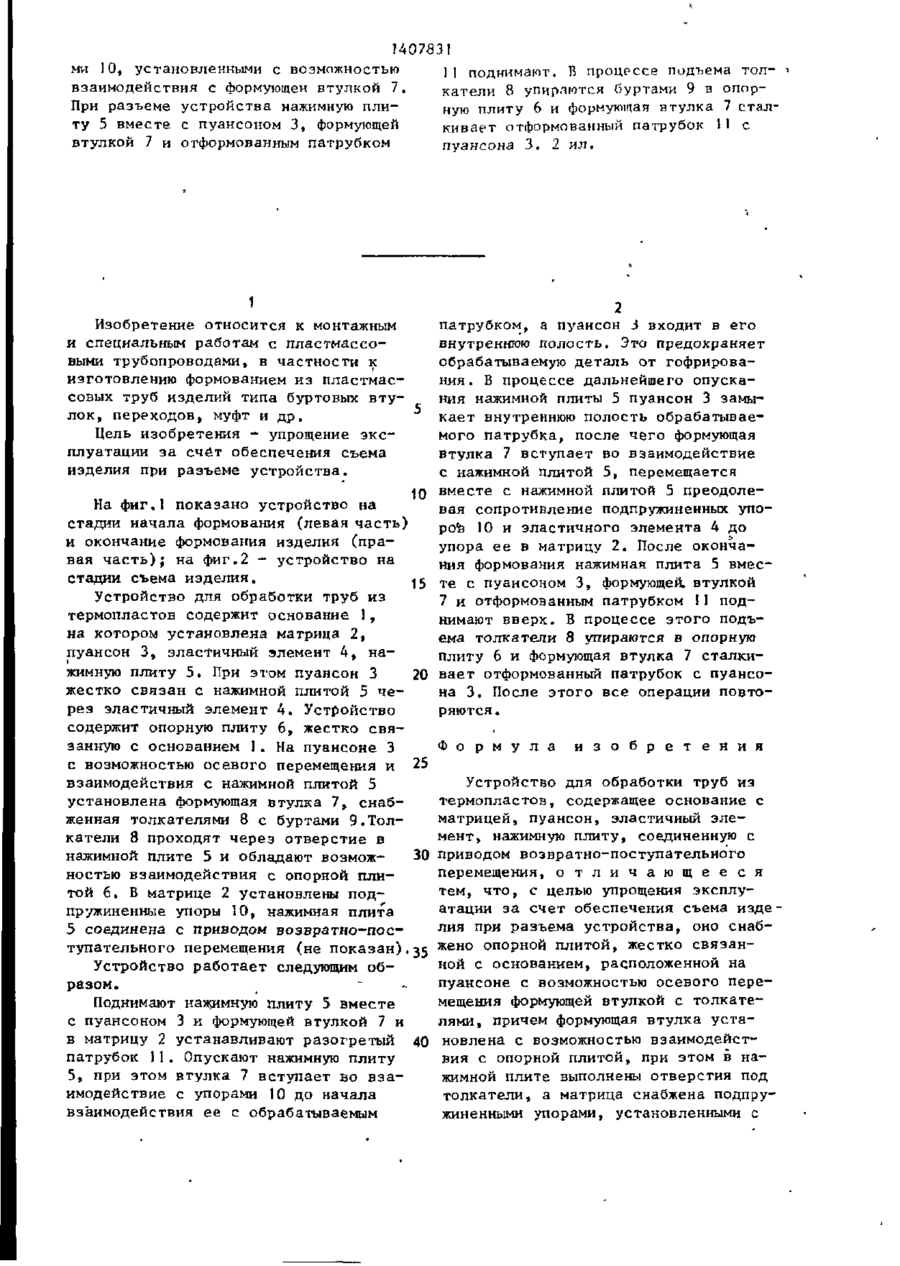

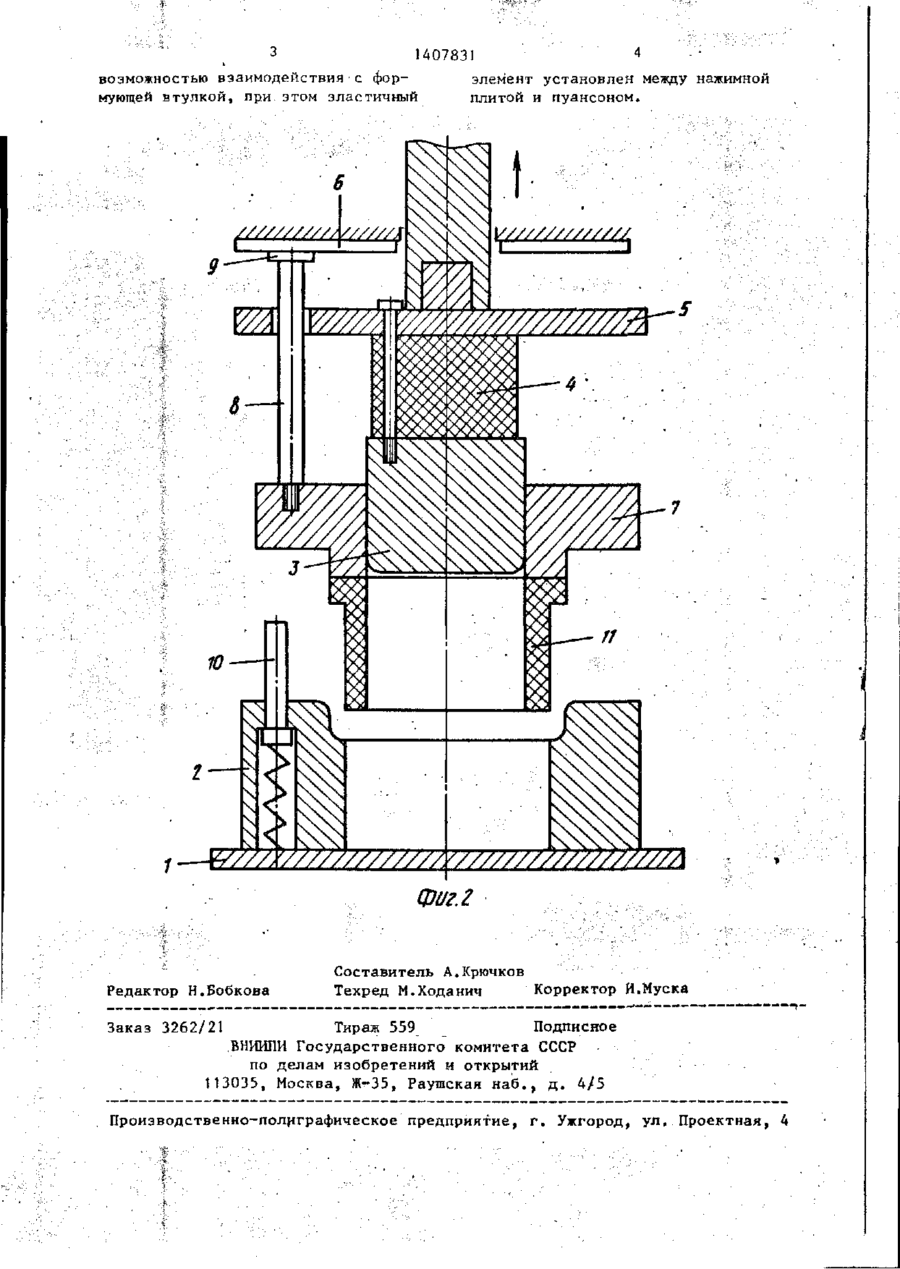

Изобретение относится к изготовлению формованием из пластмассовых труб изделий типа., буртовых втулок, переходов, муфт и др. Устройство для обработки труб из термопластов содержит основание 1, матрицу 2, пуансон 3, эластичный элемент 4, нажимную плиту 5. Для упрощения эксплуата ции за счет обеспечения съема изделия при разъеме устройства оно снабжено опорной плитой 6, жестко связан ной с основанием 1, расположенной на пуансоне 3 с возможностью осевого пе ремещения формующей втулкой 7 с толкателями 8. Формующая втулка 7 выпол нена с возможностью взаимодействия с нажимной плитой 5 и посредством толкателей 8 с опорной плитой 6. Матрица 2 снабжена подпружиненными упора 00 Фиг І р а-к 140783 ми 10, установленными с возможностью 1I поднимают, В процессе подъема толвзаимодействия с формующей втулкой 7. катели 8 упираются буртами 9 в опорПри разъеме устройства нажимную плиную плиту 6 и формующая втулка 7 сталту 5 вместе с пуансоном 3, формующей кивает отформованный патрубок 11 с втулкой 7 и отформованным патрубком пуансона 3. 2 ил. 1 патрубком, а пуансон 3 входит в его внутреннюю полость. Это предохраняет обрабатываемую деталь от гофрирования. В процессе дальнейшего опускания нажимной плиты 5 пуансон 3 замыкает внутреннюю полость обрабатываемого патрубка, после чего формующая Втулка 7 вступает во взаимодействие с нажимной плитой 5, перемещается вместе с нажимной плитой 5 преодолеНа фиг,1 показано устройство на вая сопротивление подпружиненных упостадии начала формования (левая часть) ров 10 и эластичного элемента 4 до и окончание формования изделия (праупора ее в матрицу 2, После окончавая часть); на фиг.2 - устройство на ния формования нажимная плита 5 вмесстадии съема изделия, те с пуансоном 3, формующей, втулкой Устройство для обработки труб из 7 и отформованным патрубком I1 подтермопластов содержит основание 1, нимают вверх. В процессе этого подъна котором установлена матрица 2, ема толкатели 8 упираются в опорную пуансон 3, эластичный элемент 4, наплиту 6 и формующая втулка 7 сталкижимную плиту 5. При этом пуансон 3 20 вает отформованный патрубок с пуансожестко связан с нажимной плитой 5 чена 3. После этого все операции повторез эластичный элемент 4. Устройство ряются. содержит опорную плиту 6, жестко связанную с основанием 1. На пуансоне 3 Ф о р м у л а и з о б р е т е н и я с возможностью осевого перемещения и 25 взаимодействия с нажимной плитой 5 Устройство для обработки труб из установлена формующая втулка 7, снабтермопластов, содержащее основание с женная толкателями 8 с буртами 9.Толматрицей, пуансон, эластичный элекатели 8 проходят через отверстие в мент, нажимную плиту, соединенную с нажимной плите 5 и обладают возмож30 приводом возвратно-поступательного ностью взаимодействия с опорной плиперемещения, о т л и ч а ю щ е е с я той б. В матрице 2 установлены подтем, что, с целью упрощения эксплупружиненные упоры 10, нажимная плита атации за счет обеспечения съема изде5 соединена с приводом возвратно-послия при разъема устройства, оно снабтупательного перемещения (не показан). 35 жено опорной плитой, жестко связанной с основанием, расположенной на Устройство работает следующим обпуансоне с возможностью осевого переразом» мещения формующей втулкой с толкатеПоднимают нажимную плиту 5 вместе лями, причем формующая втулка устас пуансоном 3 и формующей втулкой 7 и новлена с возможностью взаимодейств матрицу 2 устанавливают разогретый патрубок J1. Опускают нажимную плиту вия с опорной плитой, при этом в на5, при этом втулка 7 вступает во взажимной плите выполнены отверстия под имодействие с упорами 10 до начала толкатели, а матрица снабжена подпрувзаимодействия ее с обрабатываемым жиненными упорами, установленными с Изобретение относится к монтажным и специальным работам с пластмассовыми трубопроводами, в частности к изготовлению формованием из пластмассовых труб изделий типа буртовых втулок, переходов, муфт и др. Цель изобретения - упрощение эксплуатации за счет обеспечения съема изделия при разъеме устройства. 3 1407831 возможностью взаимодействия с формующей втулкой, при этом эластичный 4 -: элемент установлен между нажимной плитой и пуансоном. У///////// //////X 7—W//A Редактор Н.Бобкова '//////////////////Л Фи г. г Составитель А.Крючков Техред М.Ходанич Корректор И.Муска Заказ 3262/21 Тираж 559 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий t 13035, Москва, Жг-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, у л . Проектная, 4
