Електромеханічний компаратор

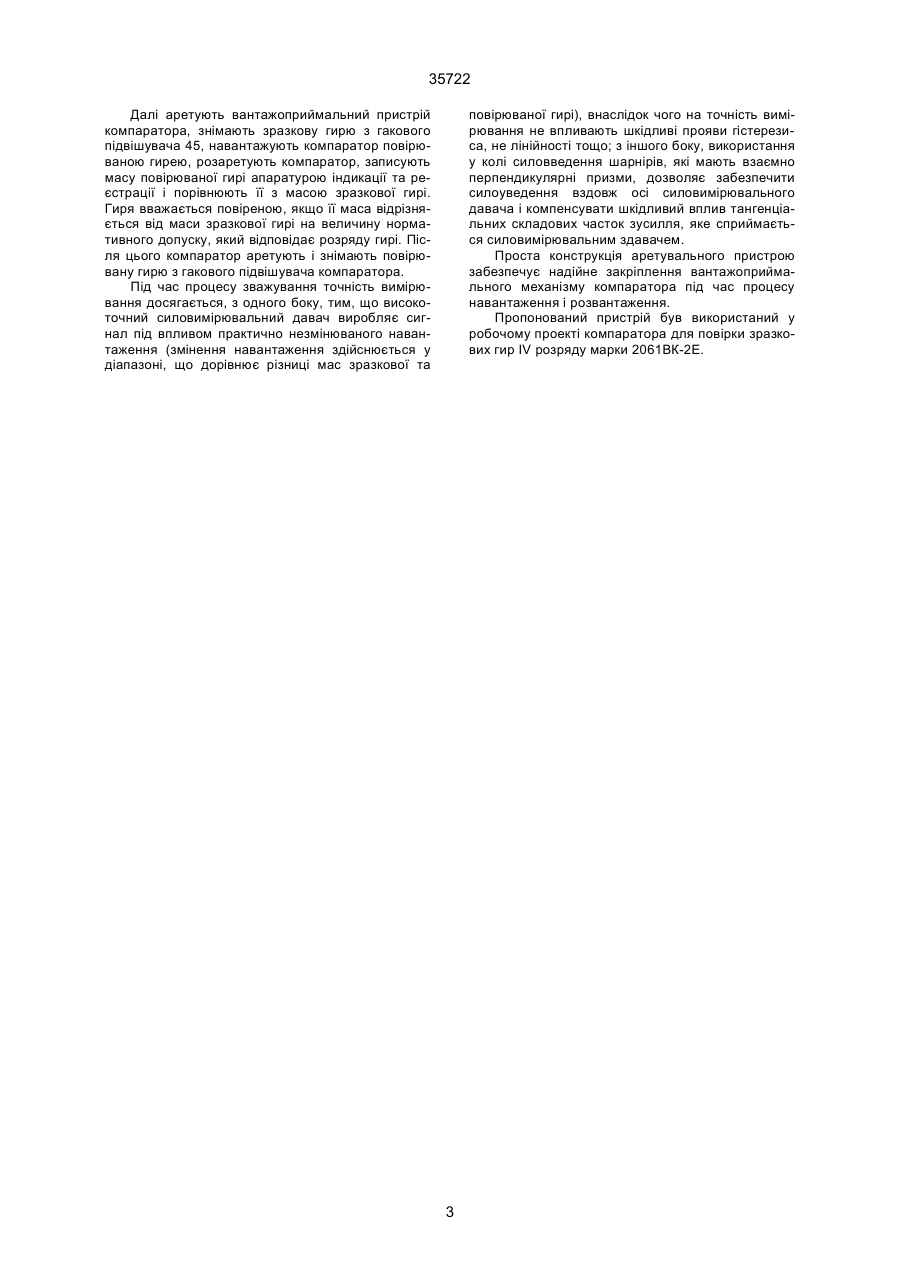

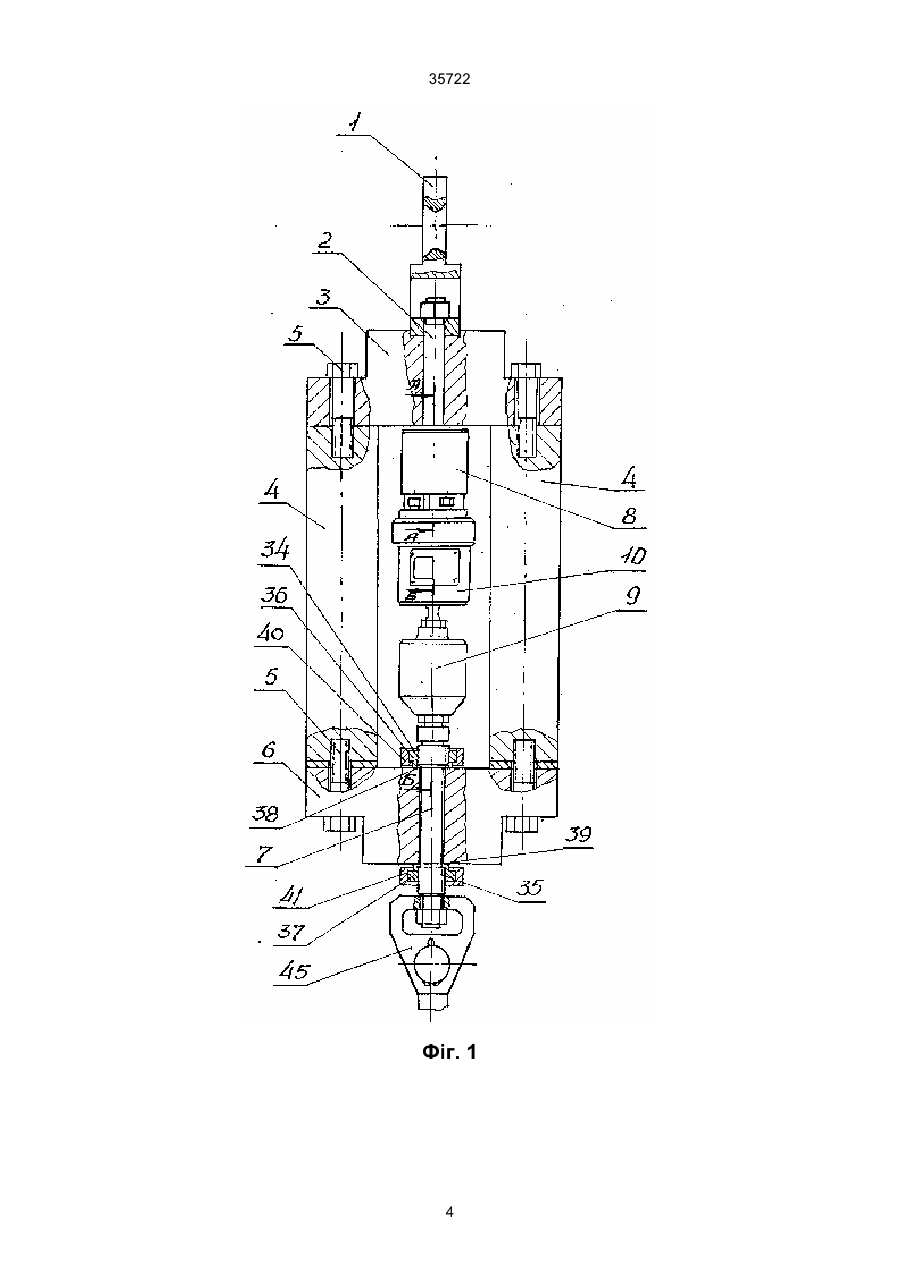

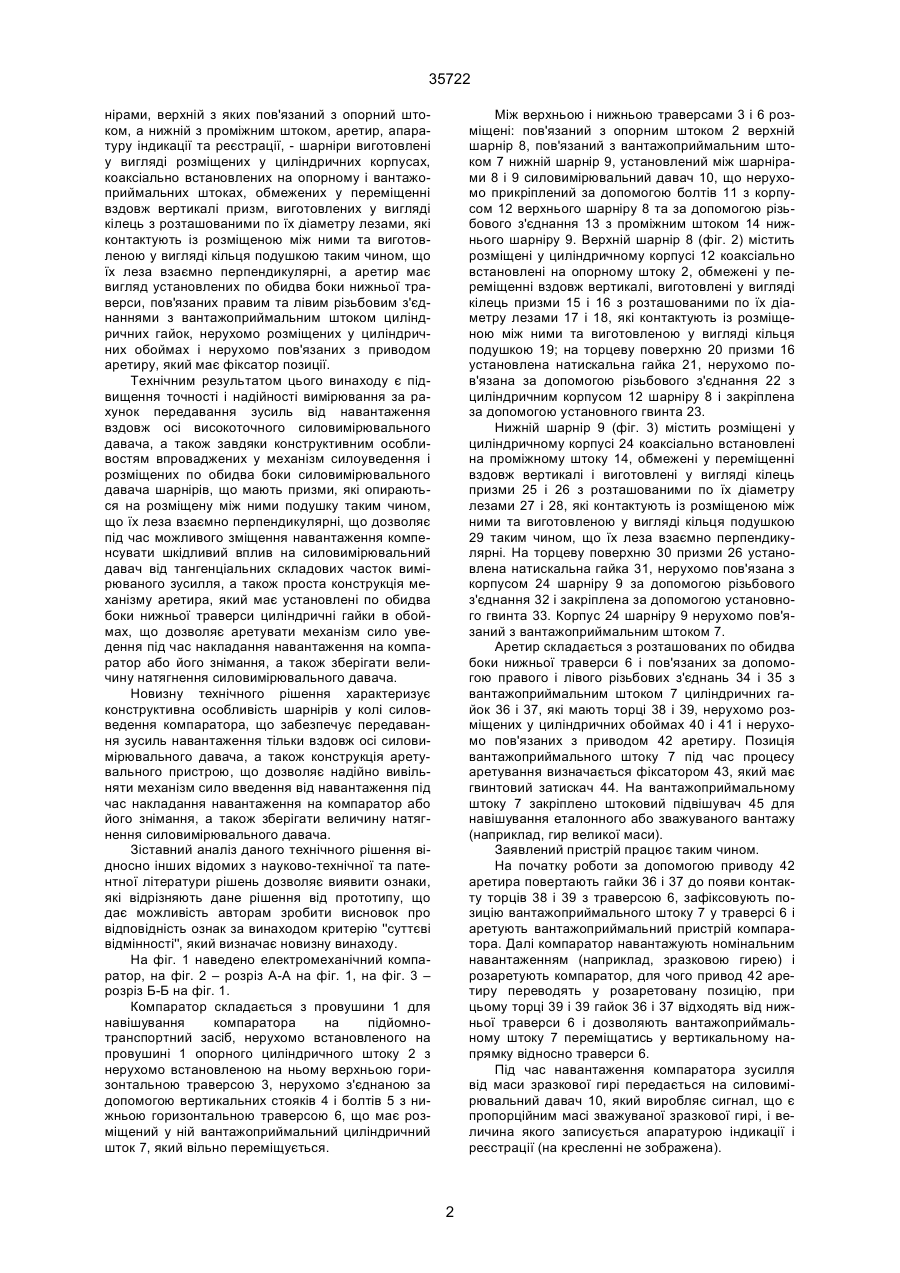

Електромеханічний компаратор для зважування методом зміщення, який містить нерухомо зв'язані двома вертикальними стояками верхню і нижню горизонтальні траверси, верхня з яких нерухомо встановлена на опорному циліндричному штоку, розміщений між траверсами силовимірювальний датчик, розташований між двома шарнірами, верхній з яких пов'язаний з опорним штоком, а нижній з розміщеним у нижній траверсі вантажоприймальним циліндричним штоком, що 35722 нірами, верхній з яких пов'язаний з опорний штоком, а нижній з проміжним штоком, аретир, апаратуру індикації та реєстрації, - шарніри виготовлені у вигляді розміщених у циліндричних корпусах, коаксіально встановлених на опорному і вантажоприймальних штоках, обмежених у переміщенні вздовж вертикалі призм, виготовлених у вигляді кілець з розташованими по їх діаметру лезами, які контактують із розміщеною між ними та виготовленою у вигляді кільця подушкою таким чином, що їх леза взаємно перпендикулярні, а аретир має вигляд установлених по обидва боки нижньої траверси, пов'язаних правим та лівим різьбовим з'єднаннями з вантажоприймальним штоком циліндричних гайок, нерухомо розміщених у циліндричних обоймах і нерухомо пов'язаних з приводом аретиру, який має фіксатор позиції. Технічним результатом цього винаходу є підвищення точності і надійності вимірювання за рахунок передавання зусиль від навантаження вздовж осі високоточного силовимірювального давача, а також завдяки конструктивним особливостям впроваджених у механізм силоуведення і розміщених по обидва боки силовимірювального давача шарнірів, що мають призми, які опираються на розміщену між ними подушку таким чином, що їх леза взаємно перпендикулярні, що дозволяє під час можливого зміщення навантаження компенсувати шкідливий вплив на силовимірювальний давач від тангенціальних складових часток вимірюваного зусилля, а також проста конструкція механізму аретира, який має установлені по обидва боки нижньої траверси циліндричні гайки в обоймах, що дозволяє аретувати механізм сило уведення під час накладання навантаження на компаратор або його знімання, а також зберігати величину натягнення силовимірювального давача. Новизну технічного рішення характеризує конструктивна особливість шарнірів у колі силовведення компаратора, що забезпечує передавання зусиль навантаження тільки вздовж осі силовимірювального давача, а також конструкція аретувального пристрою, що дозволяє надійно вивільняти механізм сило введення від навантаження під час накладання навантаження на компаратор або його знімання, а також зберігати величину натягнення силовимірювального давача. Зіставний аналіз даного технічного рішення відносно інших відомих з науково-технічної та патентної літератури рішень дозволяє виявити ознаки, які відрізняють дане рішення від прототипу, що дає можливість авторам зробити висновок про відповідність ознак за винаходом критерію ''суттєві відмінності'', який визначає новизну винаходу. На фіг. 1 наведено електромеханічний компаратор, на фіг. 2 – розріз А-А на фіг. 1, на фіг. 3 – розріз Б-Б на фіг. 1. Компаратор складається з провушини 1 для навішування компаратора на підйомнотранспортний засіб, нерухомо встановленого на провушині 1 опорного циліндричного штоку 2 з нерухомо встановленою на ньому верхньою горизонтальною траверсою 3, нерухомо з'єднаною за допомогою вертикальних стояків 4 і болтів 5 з нижньою горизонтальною траверсою 6, що має розміщений у ній вантажоприймальний циліндричний шток 7, який вільно переміщується. Між верхньою і нижньою траверсами 3 і 6 розміщені: пов'язаний з опорним штоком 2 верхній шарнір 8, пов'язаний з вантажоприймальним штоком 7 нижній шарнір 9, установлений між шарнірами 8 і 9 силовимірювальний давач 10, що нерухомо прикріплений за допомогою болтів 11 з корпусом 12 верхнього шарніру 8 та за допомогою різьбового з'єднання 13 з проміжним штоком 14 нижнього шарніру 9. Верхній шарнір 8 (фіг. 2) містить розміщені у циліндричному корпусі 12 коаксіально встановлені на опорному штоку 2, обмежені у переміщенні вздовж вертикалі, виготовлені у вигляді кілець призми 15 і 16 з розташованими по їх діаметру лезами 17 і 18, які контактують із розміщеною між ними та виготовленою у вигляді кільця подушкою 19; на торцеву поверхню 20 призми 16 установлена натискальна гайка 21, нерухомо пов'язана за допомогою різьбового з'єднання 22 з циліндричним корпусом 12 шарніру 8 і закріплена за допомогою установного гвинта 23. Нижній шарнір 9 (фіг. 3) містить розміщені у циліндричному корпусі 24 коаксіально встановлені на проміжному штоку 14, обмежені у переміщенні вздовж вертикалі і виготовлені у вигляді кілець призми 25 і 26 з розташованими по їх діаметру лезами 27 і 28, які контактують із розміщеною між ними та виготовленою у вигляді кільця подушкою 29 таким чином, що їх леза взаємно перпендикулярні. На торцеву поверхню 30 призми 26 установлена натискальна гайка 31, нерухомо пов'язана з корпусом 24 шарніру 9 за допомогою різьбового з'єднання 32 і закріплена за допомогою установного гвинта 33. Корпус 24 шарніру 9 нерухомо пов'язаний з вантажоприймальним штоком 7. Аретир складається з розташованих по обидва боки нижньої траверси 6 і пов'язаних за допомогою правого і лівого різьбових з'єднань 34 і 35 з вантажоприймальним штоком 7 циліндричних гайок 36 і 37, які мають торці 38 і 39, нерухомо розміщених у циліндричних обоймах 40 і 41 і нерухомо пов'язаних з приводом 42 аретиру. Позиція вантажоприймального штоку 7 під час процесу аретування визначається фіксатором 43, який має гвинтовий затискач 44. На вантажоприймальному штоку 7 закріплено штоковий підвішувач 45 для навішування еталонного або зважуваного вантажу (наприклад, гир великої маси). Заявлений пристрій працює таким чином. На початку роботи за допомогою приводу 42 аретира повертають гайки 36 і 37 до появи контакту торців 38 і 39 з траверсою 6, зафіксовують позицію вантажоприймального штоку 7 у траверсі 6 і аретують вантажоприймальний пристрій компаратора. Далі компаратор навантажують номінальним навантаженням (наприклад, зразковою гирею) і розаретують компаратор, для чого привод 42 аретиру переводять у розаретовану позицію, при цьому торці 39 і 39 гайок 36 і 37 відходять від нижньої траверси 6 і дозволяють вантажоприймальному штоку 7 переміщатись у вертикальному напрямку відносно траверси 6. Під час навантаження компаратора зусилля від маси зразкової гирі передається на силовимірювальний давач 10, який виробляє сигнал, що є пропорційним масі зважуваної зразкової гирі, і величина якого записується апаратурою індикації і реєстрації (на кресленні не зображена). 2 35722 Далі аретують вантажоприймальний пристрій компаратора, знімають зразкову гирю з гакового підвішувача 45, навантажують компаратор повірюваною гирею, розаретують компаратор, записують масу повірюваної гирі апаратурою індикації та реєстрації і порівнюють її з масою зразкової гирі. Гиря вважається повіреною, якщо її маса відрізняється від маси зразкової гирі на величину нормативного допуску, який відповідає розряду гирі. Після цього компаратор аретують і знімають повірювану гирю з гакового підвішувача компаратора. Під час процесу зважування точність вимірювання досягається, з одного боку, тим, що високоточний силовимірювальний давач виробляє сигнал під впливом практично незмінюваного навантаження (змінення навантаження здійснюється у діапазоні, що дорівнює різниці мас зразкової та повірюваної гирі), внаслідок чого на точність вимірювання не впливають шкідливі прояви гістерезиса, не лінійності тощо; з іншого боку, використання у колі силовведення шарнірів, які мають взаємно перпендикулярні призми, дозволяє забезпечити силоуведення вздовж осі силовимірювального давача і компенсувати шкідливий вплив тангенціальних складових часток зусилля, яке сприймається силовимірювальним здавачем. Проста конструкція аретувального пристрою забезпечує надійне закріплення вантажоприймального механізму компаратора під час процесу навантаження і розвантаження. Пропонований пристрій був використаний у робочому проекті компаратора для повірки зразкових гир IV розряду марки 2061ВК-2Е. 3 35722 Фіг. 1 4 35722 Фіг. 2 Фіг. 3 5 35722 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
