Пристрій для поодинокого та групового відділення виробів від стопи

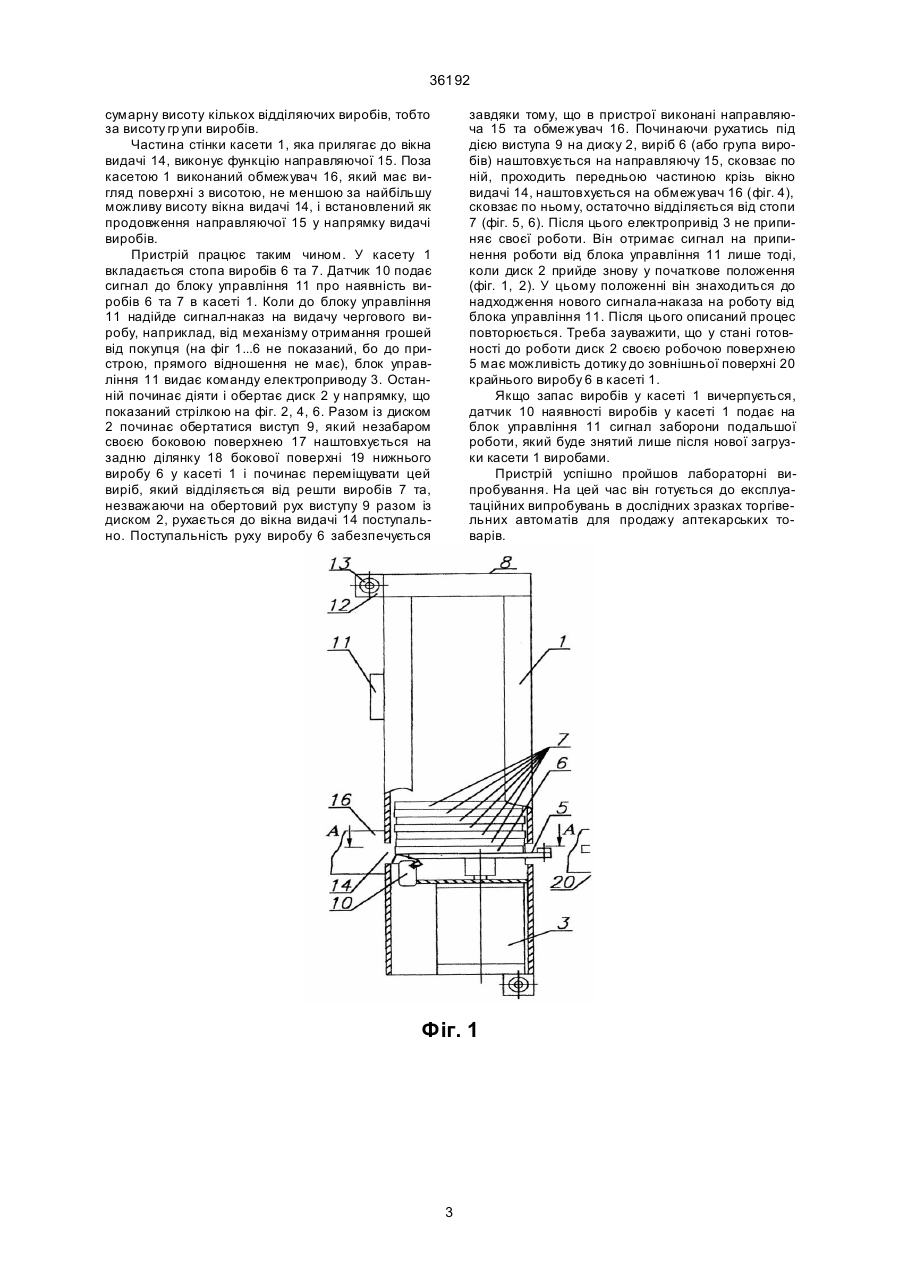

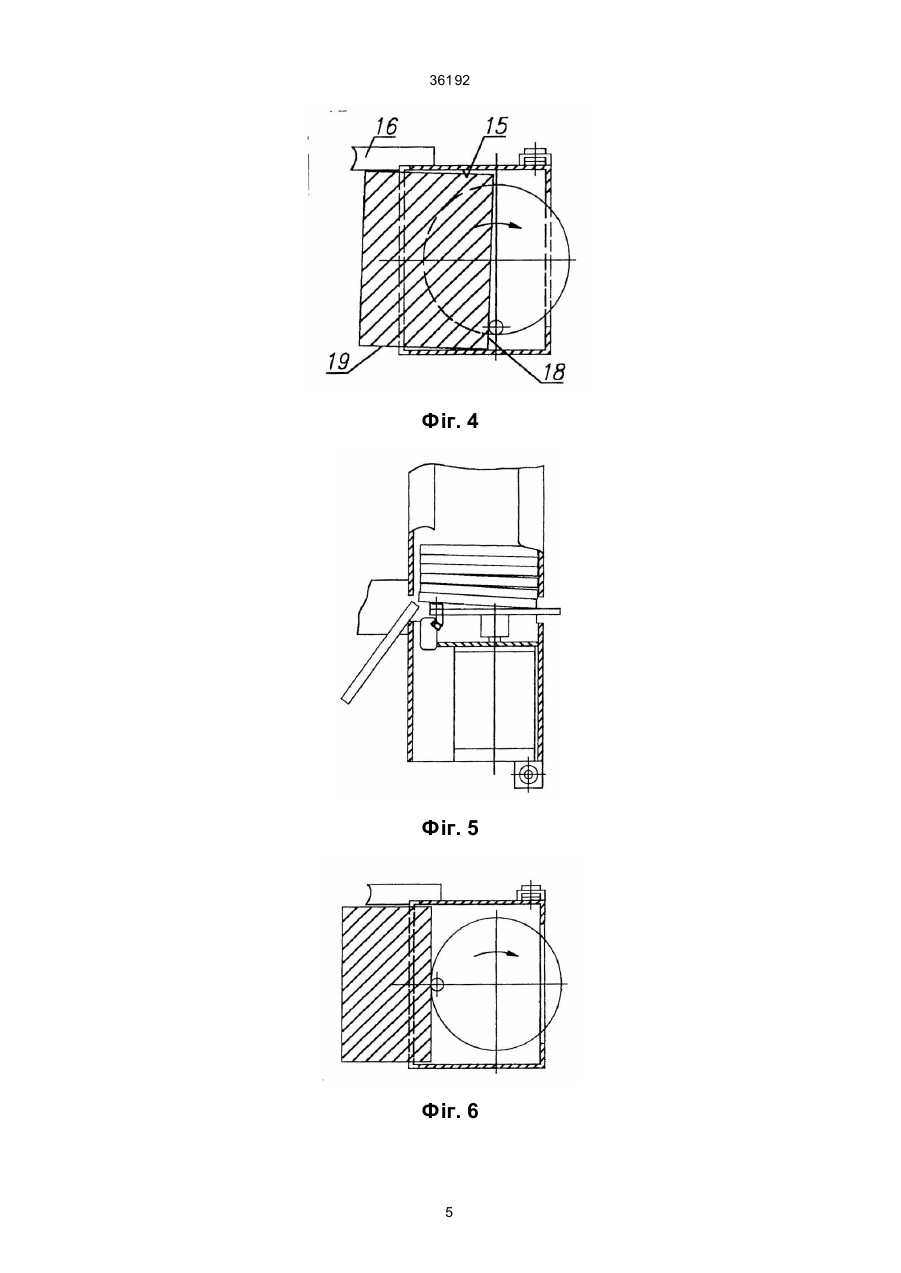

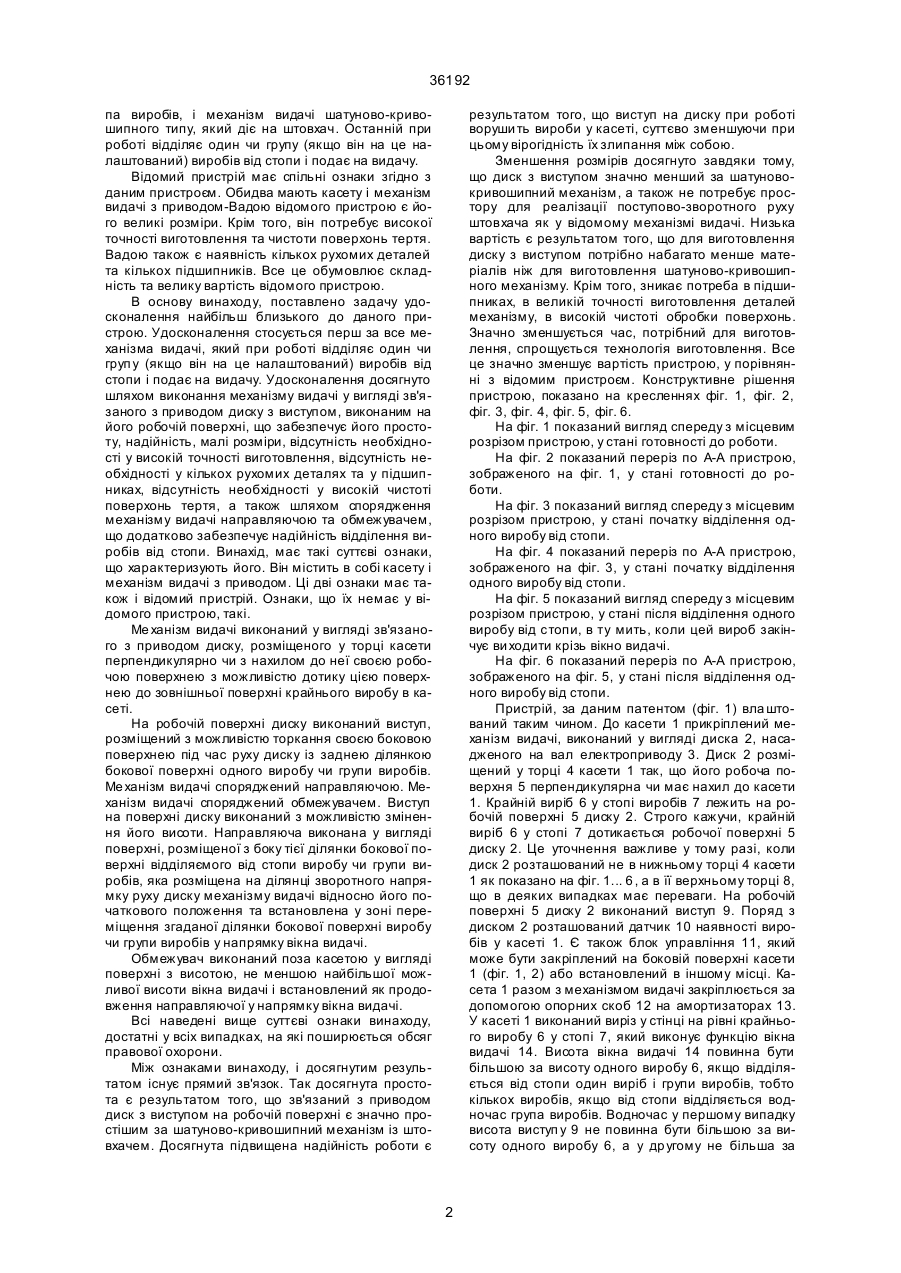

1. Пристрій для поодинокого і групового відділення виробів від стопи, який містить в собі касету і механізм видачі з приводом, що відрізняється тим, що механізм видачі виконаний у вигляді зв'язаного з приводом диску, розміщеного у торці касети перпендикулярно чи з нахилом до неї своєю робочою поверхнею з можливістю дотику цією поверхнею до зовнішньої поверхні крайнього виробу у касеті, а на робочій поверхні диску виконаний виступ, розміщений з можливістю торкання своєю A (54) ПРИСТРІЙ ДЛЯ ПООДИНОКОГО ТА ГРУПОВОГО ВІДДІЛЕННЯ ВИРОБІВ ВІД СТОПИ 36192 па виробів, і механізм видачі шатуново-кривошипного типу, який діє на штовхач. Останній при роботі відділяє один чи групу (якщо він на це налаштований) виробів від стопи і подає на видачу. Відомий пристрій має спільні ознаки згідно з даним пристроєм. Обидва мають касету і механізм видачі з приводом-Вадою відомого пристрою є його великі розміри. Крім того, він потребує високої точності виготовлення та чистоти поверхонь тертя. Вадою також є наявність кількох рухомих деталей та кількох підшипників. Все це обумовлює складність та велику вартість відомого пристрою. В основу винаходу, поставлено задачу удосконалення найбільш близького до даного пристрою. Удосконалення стосується перш за все механізма видачі, який при роботі відділяє один чи груп у (якщо він на це налаштований) виробів від стопи і подає на видачу. Удосконалення досягнуто шляхом виконання механізму видачі у вигляді зв'язаного з приводом диску з виступом, виконаним на його робочій поверхні, що забезпечує його простоту, надійність, малі розміри, відсутність необхідності у високій точності виготовлення, відсутність необхідності у кількох рухомих деталях та у підшипниках, відсутність необхідності у високій чистоті поверхонь тертя, а також шляхом спорядження механізму видачі направляючою та обмежувачем, що додатково забезпечує надійність відділення виробів від стопи. Винахід, має такі суттєві ознаки, що характеризують його. Він містить в собі касету і механізм видачі з приводом. Ці дві ознаки має також і відомий пристрій. Ознаки, що їх немає у відомого пристрою, такі. Ме ханізм видачі виконаний у вигляді зв'язаного з приводом диску, розміщеного у торці касети перпендикулярно чи з нахилом до неї своєю робочою поверхнею з можливістю дотику цією поверхнею до зовнішньої поверхні крайнього виробу в касеті. На робочій поверхні диску виконаний виступ, розміщений з можливістю торкання своєю боковою поверхнею під час руху диску із заднею ділянкою бокової поверхні одного виробу чи групи виробів. Ме ханізм видачі споряджений направляючою. Механізм видачі споряджений обмежувачем. Виступ на поверхні диску виконаний з можливістю змінення його висоти. Направляюча виконана у вигляді поверхні, розміщеної з боку тієї ділянки бокової поверхні відділяємого від стопи виробу чи групи виробів, яка розміщена на ділянці зворотного напрямку руху диску механізму видачі відносно його початкового положення та встановлена у зоні переміщення згаданої ділянки бокової поверхні виробу чи групи виробів у напрямку вікна видачі. Обмежувач виконаний поза касетою у вигляді поверхні з висотою, не меншою найбільшої можливої висоти вікна видачі і встановлений як продовження направляючої у напрямку вікна видачі. Всі наведені вище суттєві ознаки винаходу, достатні у всіх випадках, на які поширюється обсяг правової охорони. Між ознаками винаходу, і досягнутим результатом існує прямий зв'язок. Так досягнута простота є результатом того, що зв'язаний з приводом диск з виступом на робочій поверхні є значно простішим за шатуново-кривошипний механізм із штовхачем. Досягнута підвищена надійність роботи є результатом того, що виступ на диску при роботі воруши ть вироби у касеті, суттєво зменшуючи при цьому вірогідність їх злипання між собою. Зменшення розмірів досягнуто завдяки тому, що диск з виступом значно менший за шатуновокривошипний механізм, а також не потребує простору для реалізації поступово-зворотного руху штовхача як у відомому механізмі видачі. Низька вартість є результатом того, що для виготовлення диску з виступом потрібно набагато менше матеріалів ніж для виготовлення шатуново-кривошипного механізму. Крім того, зникає потреба в підшипниках, в великій точності виготовлення деталей механізму, в високій чистоті обробки поверхонь. Значно зменшується час, потрібний для виготовлення, спрощується технологія виготовлення. Все це значно зменшує вартість пристрою, у порівнянні з відомим пристроєм. Конструктивне рішення пристрою, показано на кресленнях фіг. 1, фіг. 2, фіг. 3, фіг. 4, фіг. 5, фіг. 6. На фіг. 1 показаний вигляд спереду з місцевим розрізом пристрою, у стані готовності до роботи. На фіг. 2 показаний переріз по А-А пристрою, зображеного на фіг. 1, у стані готовності до роботи. На фіг. 3 показаний вигляд спереду з місцевим розрізом пристрою, у стані початку відділення одного виробу від стопи. На фіг. 4 показаний переріз по А-А пристрою, зображеного на фіг. 3, у стані початку відділення одного виробу від стопи. На фіг. 5 показаний вигляд спереду з місцевим розрізом пристрою, у стані після відділення одного виробу від стопи, в ту мить, коли цей вироб закінчує ви ходити крізь вікно видачі. На фіг. 6 показаний переріз по А-А пристрою, зображеного на фіг. 5, у стані після відділення одного виробу від стопи. Пристрій, за даним патентом (фіг. 1) вла штований таким чином. До касети 1 прикріплений механізм видачі, виконаний у вигляді диска 2, насадженого на вал електроприводу 3. Диск 2 розміщений у торці 4 касети 1 так, що його робоча поверхня 5 перпендикулярна чи має нахил до касети 1. Крайній виріб 6 у стопі виробів 7 лежить на робочій поверхні 5 диску 2. Строго кажучи, крайній виріб 6 у стопі 7 дотикається робочої поверхні 5 диску 2. Це уточнення важливе у тому разі, коли диск 2 розташований не в нижньому торці 4 касети 1 як показано на фіг. 1... 6 , а в її верхньому торці 8, що в деяких випадках має переваги. На робочій поверхні 5 диску 2 виконаний виступ 9. Поряд з диском 2 розташований датчик 10 наявності виробів у касеті 1. Є також блок управління 11, який може бути закріплений на боковій поверхні касети 1 (фіг. 1, 2) або встановлений в іншому місці. Касета 1 разом з механізмом видачі закріплюється за допомогою опорних скоб 12 на амортизаторах 13. У касеті 1 виконаний виріз у стінці на рівні крайнього виробу 6 у стопі 7, який виконує функцію вікна видачі 14. Висота вікна видачі 14 повинна бути більшою за висоту одного виробу 6, якщо відділяється від стопи один виріб і групи виробів, тобто кількох виробів, якщо від стопи відділяється водночас група виробів. Водночас у першому випадку висота виступ у 9 не повинна бути більшою за висоту одного виробу 6, а у др угому не більша за 2 36192 сумарну висоту кількох відділяючих виробів, тобто за висоту гр упи виробів. Частина стінки касети 1, яка прилягає до вікна видачі 14, виконує функцію направляючої 15. Поза касетою 1 виконаний обмежувач 16, який має вигляд поверхні з висотою, не меншою за найбільшу можливу висоту вікна видачі 14, і встановлений як продовження направляючої 15 у напрямку видачі виробів. Пристрій працює таким чином. У касету 1 вкладається стопа виробів 6 та 7. Датчик 10 подає сигнал до блоку управління 11 про наявність виробів 6 та 7 в касеті 1. Коли до блоку управління 11 надійде сигнал-наказ на видачу чергового виробу, наприклад, від механізму отримання грошей від покупця (на фіг 1...6 не показаний, бо до пристрою, прямого відношення не має), блок управління 11 видає команду електроприводу 3. Останній починає діяти і обертає диск 2 у напрямку, що показаний стрілкою на фіг. 2, 4, 6. Разом із диском 2 починає обертатися виступ 9, який незабаром своєю боковою поверхнею 17 наштовхується на задню ділянку 18 бокової поверхні 19 нижнього виробу 6 у касеті 1 і починає переміщувати цей виріб, який відділяється від решти виробів 7 та, незважаючи на обертовий рух виступу 9 разом із диском 2, рухається до вікна видачі 14 поступально. Поступальність руху виробу 6 забезпечується завдяки тому, що в пристрої виконані направляюча 15 та обмежувач 16. Починаючи рухатись під дією виступа 9 на диску 2, виріб 6 (або група виробів) наштовхується на направляючу 15, сковзає по ній, проходить передньою частиною крізь вікно видачі 14, наштовхується на обмежувач 16 (фіг. 4), сковзає по ньому, остаточно відділяється від стопи 7 (фіг. 5, 6). Після цього електропривід 3 не припиняє своєї роботи. Він отримає сигнал на припинення роботи від блока управління 11 лише тоді, коли диск 2 прийде знову у початкове положення (фіг. 1, 2). У цьому положенні він знаходиться до надходження нового сигнала-наказа на роботу від блока управління 11. Після цього описаний процес повторюється. Треба зауважити, що у стані готовності до роботи диск 2 своєю робочою поверхнею 5 має можливість дотику до зовнішньої поверхні 20 крайнього виробу 6 в касеті 1. Якщо запас виробів у касеті 1 вичерпується, датчик 10 наявності виробів у касеті 1 подає на блок управління 11 сигнал заборони подальшої роботи, який буде знятий лише після нової загрузки касети 1 виробами. Пристрій успішно пройшов лабораторні випробування. На цей час він готується до експлуатаційних випробувань в дослідних зразках торгівельних автоматів для продажу аптекарських товарів. Фіг. 1 3 36192 Фіг. 2 Фіг. 3 4 36192 Фіг. 4 Фіг. 5 Фіг. 6 5 36192 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
