Пояс для підвищення рухомості і витяжиння хребта

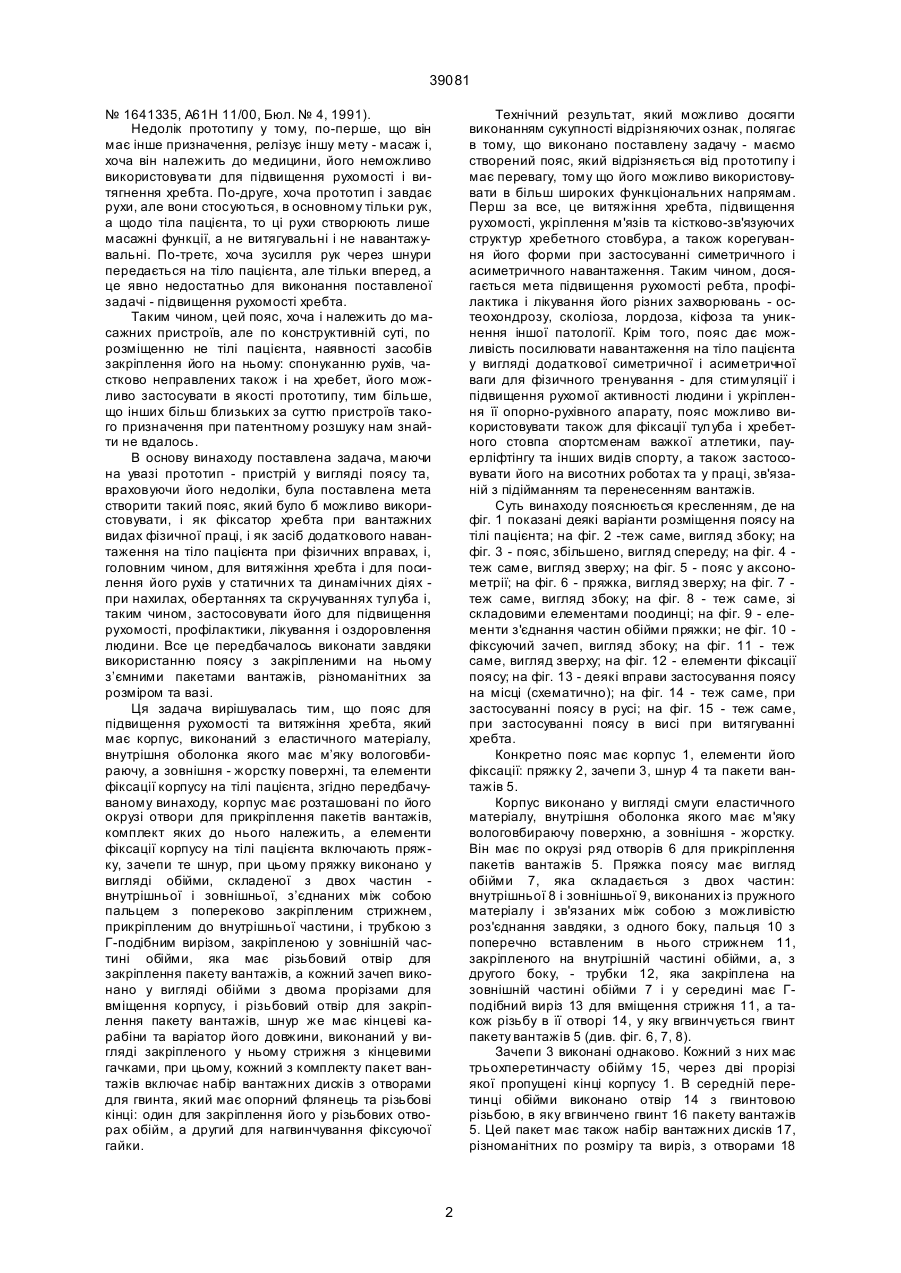

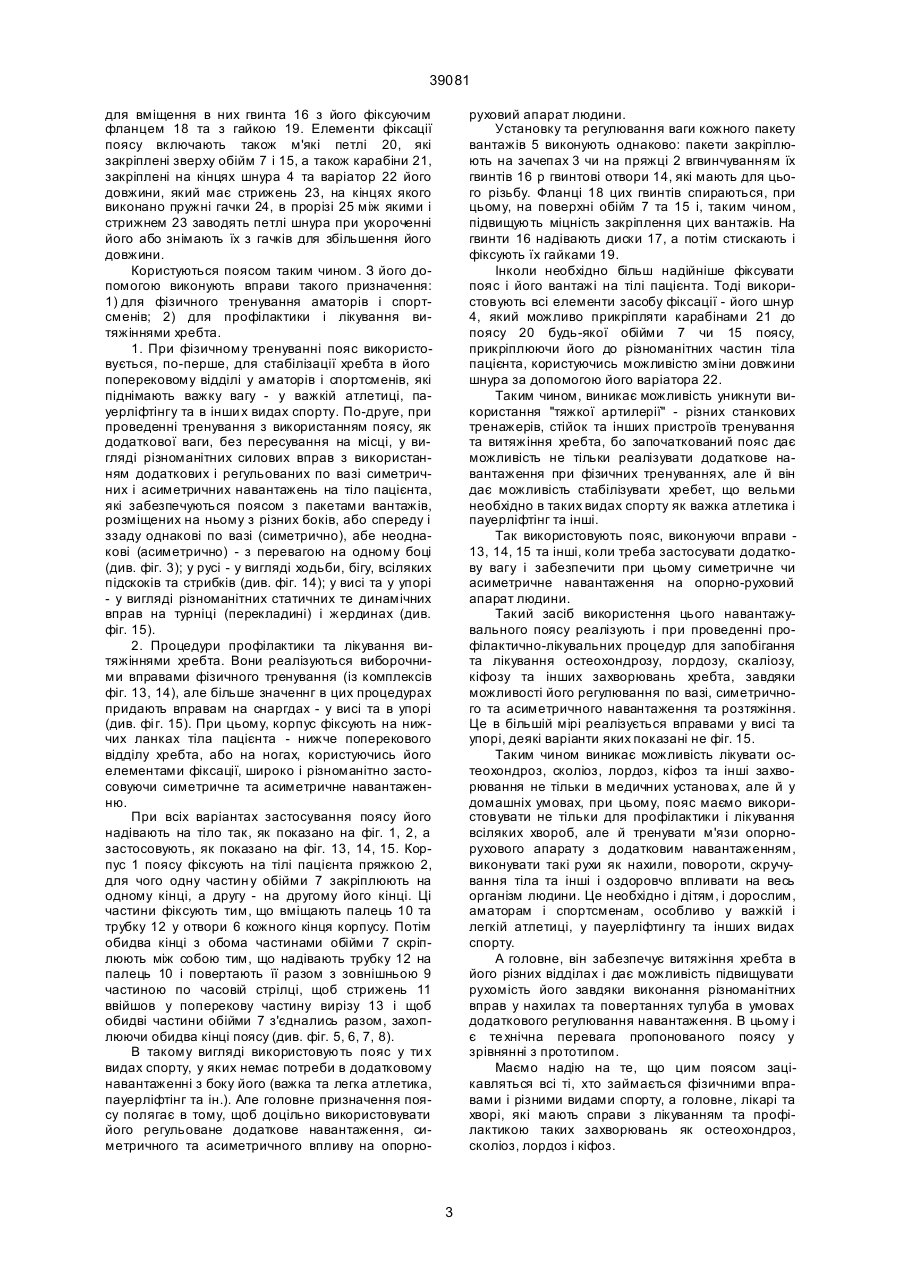

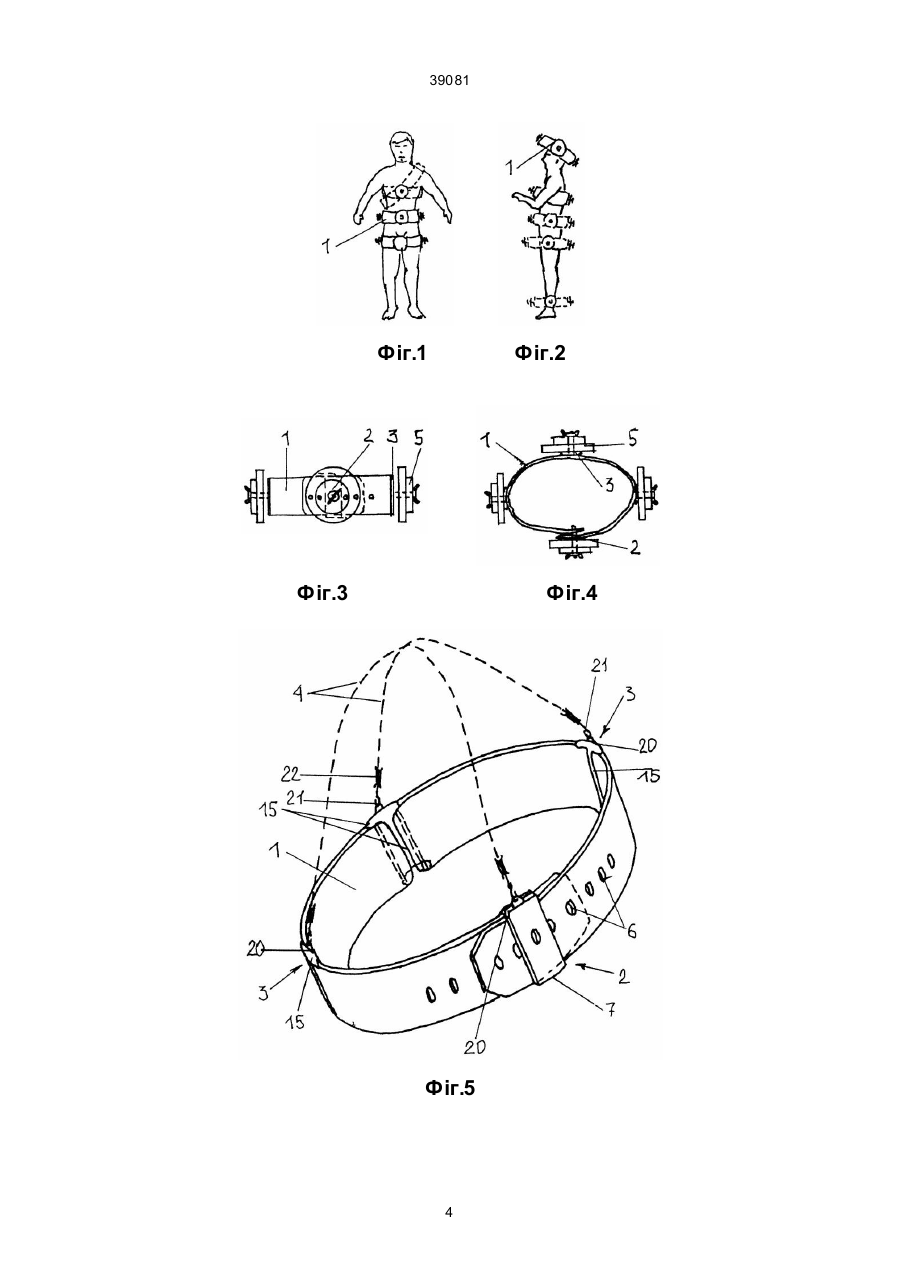

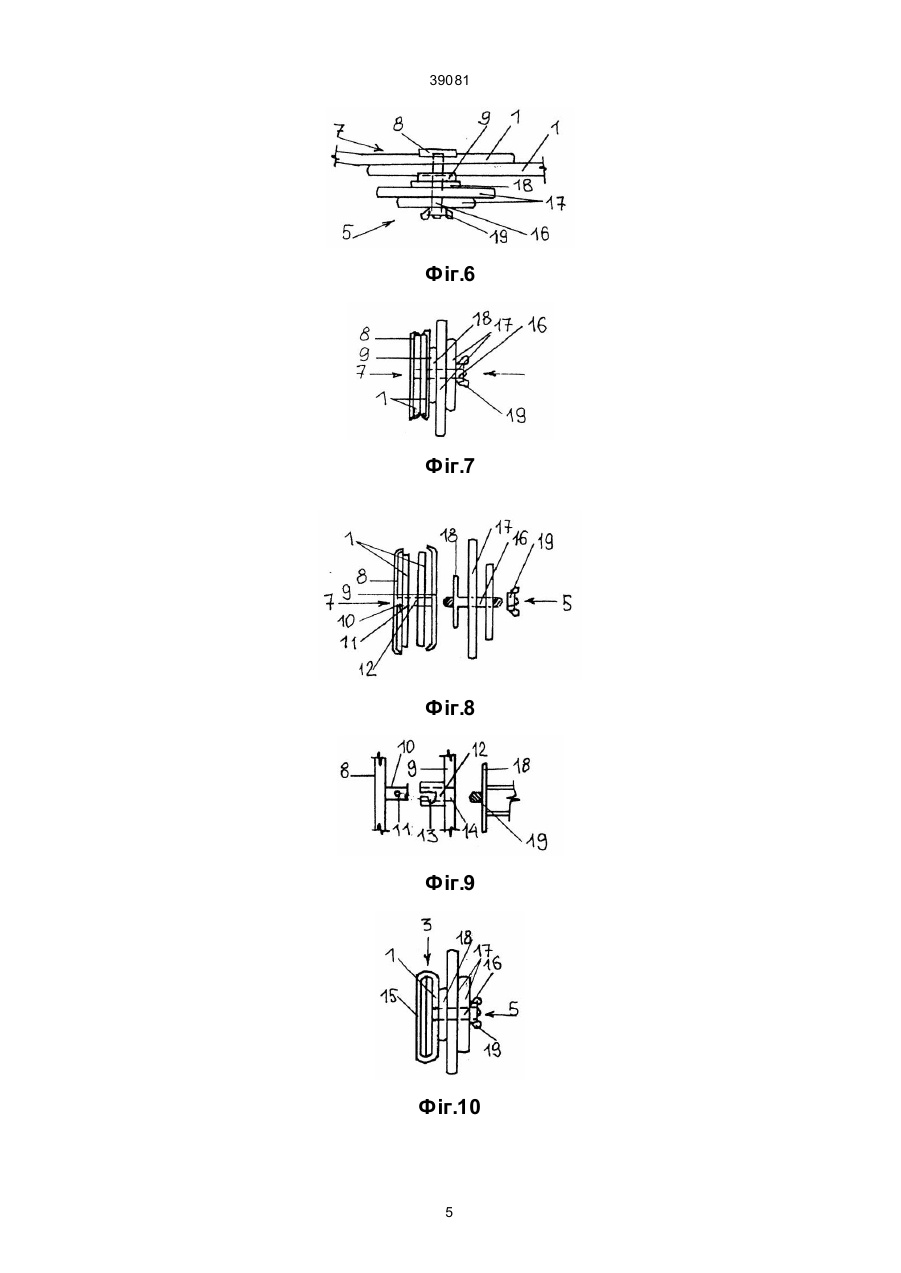

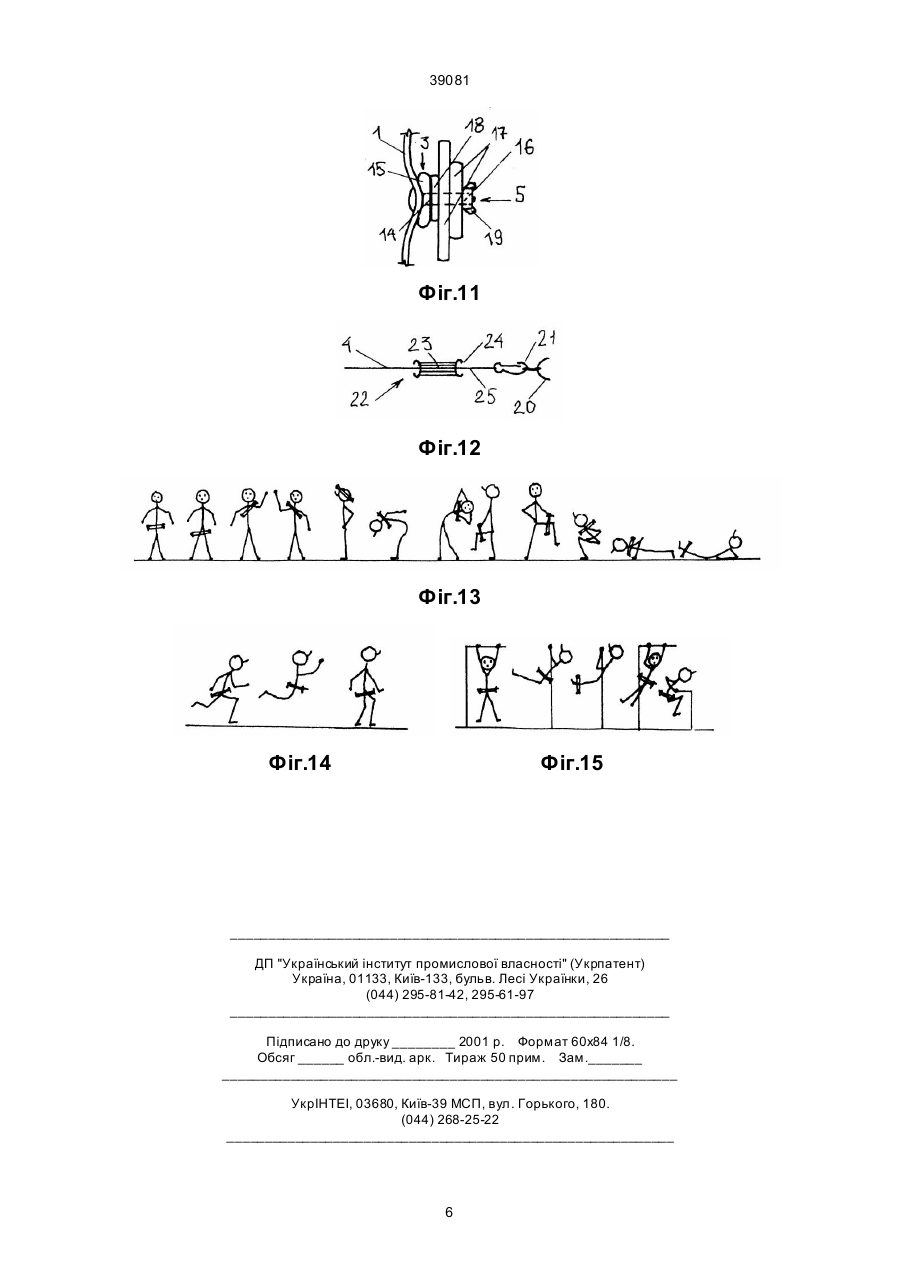

1. Пояс для підвищення рухомості і витягнення хребта, який має корпус, створений внутрішньою і жорсткою зовнішньою оболонками, засіб фіксації його на тілі пацієнта, та засіб навантаження, який відрізняється тим, що вн утрішня оболонка корпусу виконана із пластичного вологовбираючого матеріалу, а до зовнішньої оболонки корпусу приєднані елементи його засобу фіксації у вигляді пряжки, зачепів і шнура, при цьому, пряжки виконані у вигляді обойми, складеної із двох час 39081 № 1641335, А61Н 11/00, Бюл. № 4, 1991). Недолік прототипу у тому, по-перше, що він має інше призначення, релізує іншу мету - масаж і, хоча він належить до медицини, його неможливо використовува ти для підвищення рухомості і витягнення хребта. По-друге, хоча прототип і завдає рухи, але вони стосуються, в основному тільки рук, а щодо тіла пацієнта, то ці рухи створюють лише масажні функції, а не витягувальні і не навантажувальні. По-третє, хоча зусилля рук через шнури передається на тіло пацієнта, але тільки вперед, а це явно недостатньо для виконання поставленої задачі - підвищення рухомості хребта. Таким чином, цей пояс, хоча і належить до масажних пристроїв, але по конструктивній суті, по розміщенню не тілі пацієнта, наявності засобів закріплення його на ньому: спонуканню рухів, частково неправлених також і на хребет, його можливо застосувати в якості прототипу, тим більше, що інших більш близьких за суттю пристроїв такого призначення при патентному розшуку нам знайти не вдалось. В основу винаходу поставлена задача, маючи на увазі прототип - пристрій у вигляді пoяcy та, враховуючи його недоліки, була поставлена мета створити такий пояс, який було б можливо використовувати, і як фіксатор хребта при вантажних видах фізичної праці, і як засіб додаткового навантаження на тіло пацієнта при фізичних вправах, і, головним чином, для витяжіння хребта і для посилення його рухів у статични х та динамічних діях при нахилах, обертаннях тa скручуваннях тулуба і, таким чином, застосовувати його для підвищення рухомості, профілактики, лікування і оздоровлення людини. Всe цe передбачалось виконати завдяки використанню поясу з закріпленими на ньому з’ємними пакетами вантажів, різноманітних за розміром та вазі. Ця задача вирішувалась тим, що пояс для підвищення рухомості та витяжіння хребта, який має корпус, виконаний з еластичного матеріалу, внутрішня оболонка якого має м’яку вологовбираючу, а зовнішня - жорстку поверхні, та елементи фіксації корпусу на тілі пацієнта, згідно передбачуваному винаходу, корпус має розташовані по його окрузі отвори для прикріплення пакетів вантажів, комплект яких до нього належить, а елементи фіксації корпусу на тілі пацієнта включають пряж ку, зачепи те шнур, при цьому пряжку виконано у вигляді обійми, складеної з двох частин внутрішньої і зовнішньої, з’єднаних між собою пальцем з попереково закріпленим стрижнем, прикріпленим до внутрішньої частини, і трубкою з Г-подібним вирізом, закріпленою у зовнішній частині обійми, яка має різьбовий отвір для закріплення пакету вантажів, а кожний зачеп виконано у вигляді обійми з двома прорізами для вміщення корпусу, і різьбовий отвір для закріплення пакету вантажів, шнур же має кінцеві карабіни та варіатор його довжини, виконаний у вигляді закріпленого у ньому стрижня з кінцевими гачками, при цьому, кожний з комплекту пакет вантажів включає набір вантажних дисків з отворами для гвинта, який має опорний флянець та різьбові кінці: один для закріплення його у різьбових отворах обійм, а другий для нагвинчування фіксуючої гайки. Технічний результат, який можливо досягти виконанням сукупності відрізняючих ознак, полягає в тому, що виконано поставлену задачу - маємо створений пояс, який відрізняється від прототипу і має перевагу, тому що його можливо використовувати в більш широких функціональних напрямам. Перш за все, це витяжіння хребта, підвищення рухомості, укріплення м'язів та кістково-зв'язуючих структур хребетного стовбура, а також корегування його форми при застосуванні симетричного і асиметричного навантаження. Таким чином, досягається мета підвищення рухомості ребта, профілактика і лікування його різних захворювань - остеохондрозу, сколіоза, лордоза, кіфоза та уникнення іншої патології. Крім того, пояс дає можливість посилювати навантаження на тіло пацієнта у вигляді додаткової симетричної і асиметричної ваги для фізичного тренування - для стимуляції і підвищення рухомої активності людини і укріплення її опорно-рухівного апарату, пояс можливо використовувати також для фіксації тулуба і хребетного стовпа спортсменам важкої атлетики, пауерліфтінгу та інших видів спорту, а також застосовувати його на висотних роботах та у праці, зв'язаній з підійманням та перенесенням вантажів. Суть винаходу пояснюється кресленням, де на фіг. 1 показані деякі варіанти розміщення поясу на тілі пацієнта; на фіг. 2 -теж саме, вигляд збоку; на фіг. 3 - пояс, збільшено, вигляд спереду; на фіг. 4 теж саме, вигляд зверху; на фіг. 5 - пояс у аксонометрії; на фіг. 6 - пряжка, вигляд зверху; на фіг. 7 теж саме, вигляд збоку; на фіг. 8 - теж саме, зі складовими елементами поодинці; на фіг. 9 - елементи з'єднання частин обійми пряжки; не фіг. 10 фіксуючий зачеп, вигляд збоку; на фіг. 11 - теж саме, вигляд зверху; на фіг. 12 - елементи фіксації поясу; на фіг. 13 - деякі вправи застосування поясу на місці (схематично); на фіг. 14 - теж саме, при застосуванні поясу в русі; на фіг. 15 - теж саме, при застосуванні поясу в висі при витягуванні хребта. Конкретно пояс має корпус 1, елементи його фіксації: пряжку 2, зачепи 3, шнур 4 та пакети вантажів 5. Корпус виконано у вигляді смуги еластичного матеріалу, внутрішня оболонка якого має м'яку вологовбираючу поверхню, а зовнішня - жорстку. Він має по окрузі ряд отворів 6 для прикріплення пакетів вантажів 5. Пряжка поясу має вигляд обійми 7, яка складається з двох частин: внутрішньої 8 і зовнішньої 9, виконаних із пружного матеріалу і зв'язаних між собою з можливістю роз'єднання завдяки, з одного боку, пальця 10 з поперечно вставленим в нього стрижнем 11, закріпленого на внутрішній частині обійми, а, з другого боку, - трубки 12, яка закріплена на зовнішній частині обійми 7 і у середині має Гподібний виріз 13 для вміщення стрижня 11, а також різьбу в її отворі 14, у яку вгвинчується гвинт пакету вантажів 5 (див. фіг. 6, 7, 8). Зачепи 3 виконані однаково. Кожний з них має трьохперетинчасту обійму 15, через дві прорізі якої пропущені кінці корпусу 1. В середній перетинці обійми виконано отвір 14 з гвинтовою різьбою, в яку вгвинчено гвинт 16 пакету вантажів 5. Цей пакет має також набір вантажних дисків 17, різноманітних по розміру та виріз, з отворами 18 2 39081 для вміщення в них гвинта 16 з його фіксуючим фланцем 18 та з гайкою 19. Елементи фіксації поясу включають також м'які петлі 20, які закріплені зверху обійм 7 і 15, а також карабіни 21, закріплені на кінцях шнура 4 та варіатор 22 його довжини, який має стрижень 23, на кінцях якого виконано пружні гачки 24, в прорізі 25 між якими і стрижнем 23 заводять петлі шнура при укороченні його або знімають їх з гачків для збільшення його довжини. Користуються поясом таким чином. З його допомогою виконують вправи такого призначення: 1) для фізичного тренування аматорів і спортсменів; 2) для профілактики і лікування витяжіннями хребта. 1. При фізичному тренуванні пояс використовується, по-перше, для стабілізації хребта в його поперековому відділі у аматорів і спортсменів, які піднімають важку вагу - у важкій атлетиці, пауерліфтінгу та в інши х видах спорту. По-друге, при проведенні тренування з використанням поясу, як додаткової ваги, без пересування на місці, у вигляді різноманітних силових вправ з використанням додаткових і регульованих по вазі симетричних і асиметричних навантажень на тіло пацієнта, які забезпечуються поясом з пакетами вантажів, розміщених на ньому з різних боків, або спереду і ззаду однакові по вазі (симетрично), абе неоднакові (асиметрично) - з перевагою на одному боці (див. фіг. 3); у русі - у вигляді ходьби, бігу, всіляких підскоків та стрибків (див. фіг. 14); у висі та у упорі - у вигляді різноманітних статичних те динамічних вправ на турніці (перекладині) і жердинах (див. фіг. 15). 2. Процедури профілактики та лікування витяжіннями хребта. Вони реалізуються виборочними вправами фізичного тренування (із комплексів фіг. 13, 14), але більше значеннг в цих процедурах придають вправам на снаргдах - у висі та в упорі (див. фі г. 15). При цьому, корпус фіксують на нижчих ланках тіла пацієнта - нижче поперекового відділу хребта, або на ногах, користуючись його елементами фіксації, широко і різноманітно застосовуючи симетричне та асиметричне навантаженню. При всіх варіантах застосування пoяcy його надівають на тіло так, як показано на фіг. 1, 2, а застосовують, як показано на фіг. 13, 14, 15. Корпус 1 поясу фіксують на тілі пацієнта пряжкою 2, для чого одну частин у обійми 7 закріплюють на одному кінці, а другу - на другому його кінці. Ці частини фіксують тим, що вміщають палець 10 та трубку 12 у отвори 6 кожного кінця корпусу. Потім обидва кінці з обома частинами обійми 7 скріплюють між собою тим, що надівають трубку 12 на палець 10 і повертають її разом з зовнішньою 9 частиною по часовій стрілці, щоб стрижень 11 ввійшов у поперекову частину вирізу 13 і щоб обидві частини обійми 7 з'єднались разом, захоплюючи обидва кінці поясу (див. фіг. 5, 6, 7, 8). В такому вигляді використовують пояс у ти х видах спорту, у яких немає потреби в додатковому навантаженні з боку йorо (важка та легка атлетика, пауерліфтінг та ін.). Але головне призначення поясу полягає в тому, щоб доцільно використовувати його регульоване додаткове навантаження, симетричного та асиметричного впливу на опорно руховий апарат людини. Установку та регулювання ваги кожного пакету вантажів 5 виконують однаково: пакети закріплюють на зачепах 3 чи на пряжці 2 вгвинчуванням їх гвинтів 16 р гвинтові отвори 14, які мають для цього різьбу. Фланці 18 цих гвинтів спираються, при цьому, на поверхні обійм 7 та 15 і, таким чином, підвищують міцність закріплення цих вантажів. Нa гвинти 16 надівають диски 17, а потім стискають і фіксують їх гайками 19. Інколи необхідно більш надійніше фіксувати пояс і його вантажі на тілі пацієнта. Тоді використовують всі елементи засобу фіксації - його шнур 4, який можливо прикріпляти карабінами 21 до поясу 20 будь-якої обійми 7 чи 15 поясу, прикріплюючи його до різноманітних частин тіла пацієнта, користуючись можливістю зміни довжини шнура за допомогою його варіатора 22. Таким чином, виникає можливість уникнути використання "тяжкої артилерії" - різних станкових тренажерів, стійок та інших пристроїв тренування та витяжіння хребта, бо започаткований пояс дає можливість не тільки реалізувати додаткове навантаження при фізичних тренуваннях, але й він дає можливість стабілізувати хребет, що вельми необхідно в таких видах спорту як важка атлетика і пауерліфтінг та інші. Так використовують пояс, виконуючи вправи 13, 14, 15 та інші, коли треба застосувати додаткову вагу і забезпечити при цьому симетричне чи асиметричне навантаження на опорно-руховий апарат людини. Такий засіб використення цього навантажувального поясу реалізують і при проведенні профілактично-лікувальних процедур для запобігання та лікування остеохондрозу, лордозу, скаліозу, кіфозу та інших захворювань хребта, завдяки можливості його регулювання по вазі, симетричного та асиметричного навантаження та розтяжіння. Це в більшій мірі реалізується вправами у висі та упорі, деякі варіанти яких показані не фіг. 15. Таким чином виникає можливість лікувати остеохондроз, сколіоз, лордоз, кіфоз та інші захворювання не тільки в медичних установа х, але й у домашніх умовах, при цьому, пояс маємо використовувати не тільки для профілактики і лікування всіляких хвороб, але й тренувати м'язи опорнорухового апарату з додатковим навантаженням, виконувати такі рухи як нахили, повороти, скручування тіла та інші і оздоровчо впливати на весь організм людини. Це необхідно і дітям, і дорослим, аматорам і спортсменам, особливо у важкій і легкій атлетиці, у пауерліфтингу та інших видах спорту. А головне, він забезпечує витяжіння хребта в його різних відділах і дає можливість підвищувати рухомість його завдяки виконання різноманітних вправ у нахилах та повертаннях тулуба в умовах додаткового регулювання навантаження. В цьому і є те хнічна перевага пропонованого поясу у зрівнянні з прототипом. Маємо надію на те, що цим поясом зацікавляться всі ті, хто займається фізичними вправами і різними видами спорту, а головне, лікарі та хворі, які мають справи з лікуванням та профілактикою таких захворювань як остеохондроз, сколіоз, лордоз і кіфоз. 3 39081 Фіг.1 Фіг.2 Фіг.3 Фіг.4 Фіг.5 4 39081 Фіг.6 Фіг.7 Фіг.8 Фіг.9 Фіг.10 5 39081 Фіг.11 Фіг.12 Фіг.13 Фіг.14 Фіг.15 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
