Пристрій для всмоктування щебеню

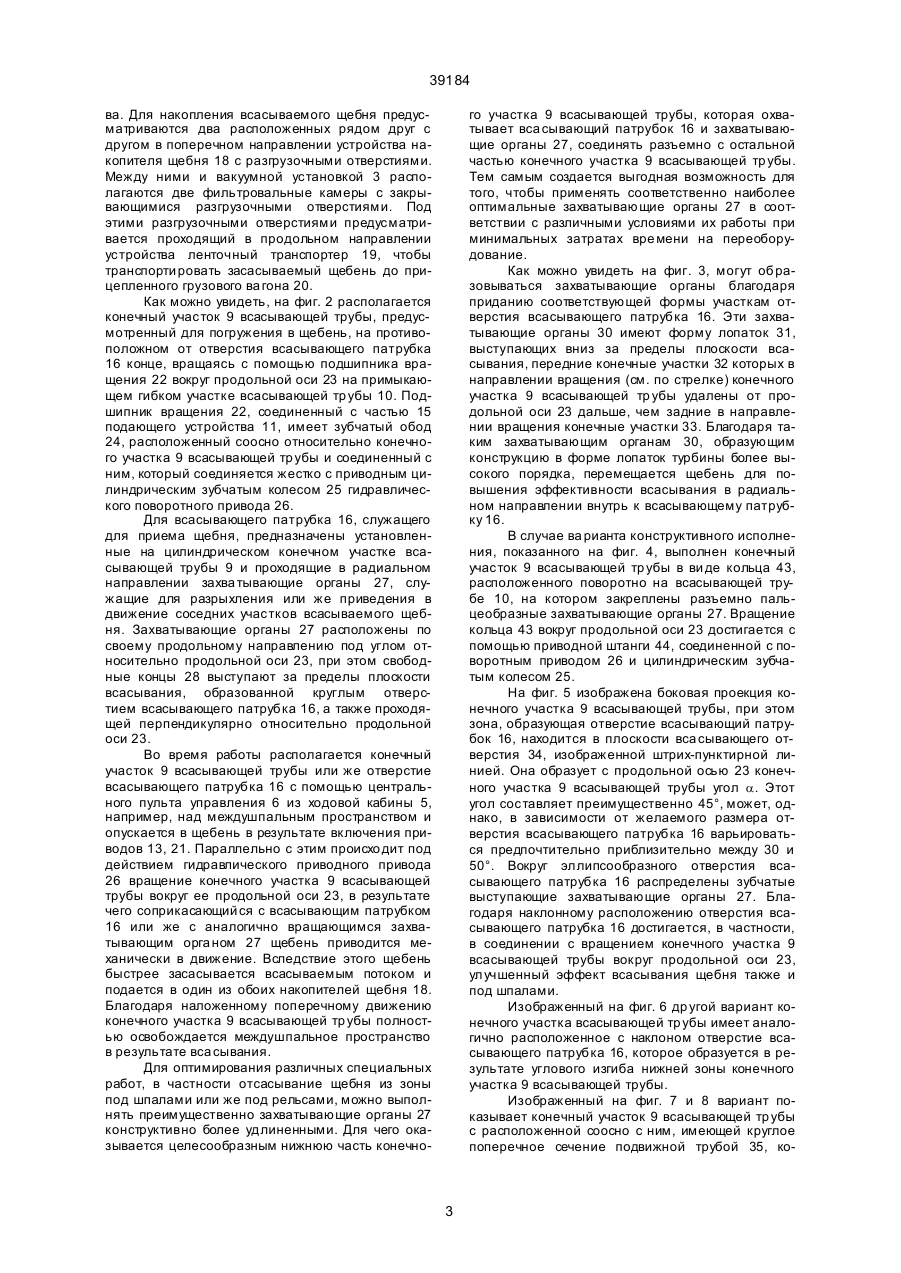

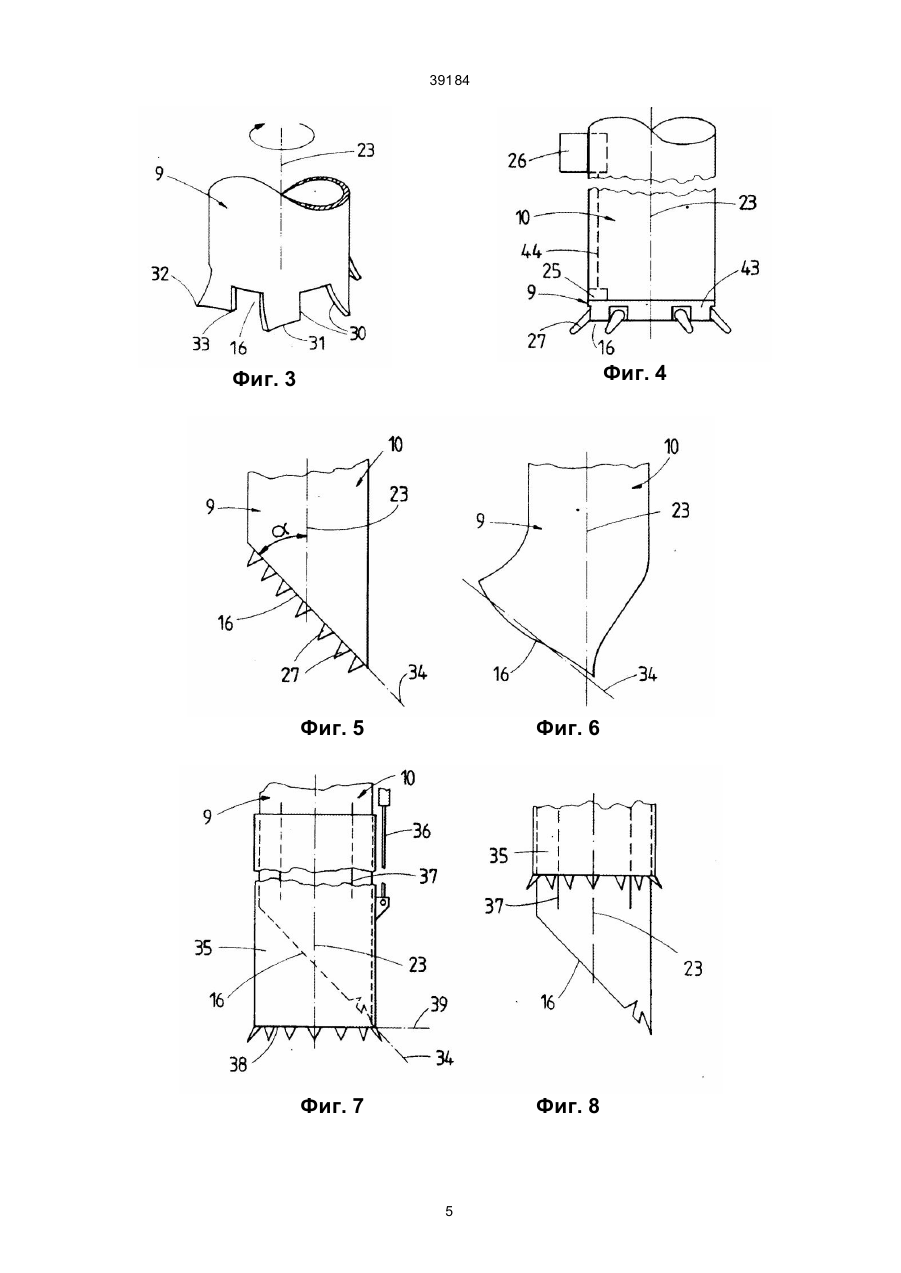

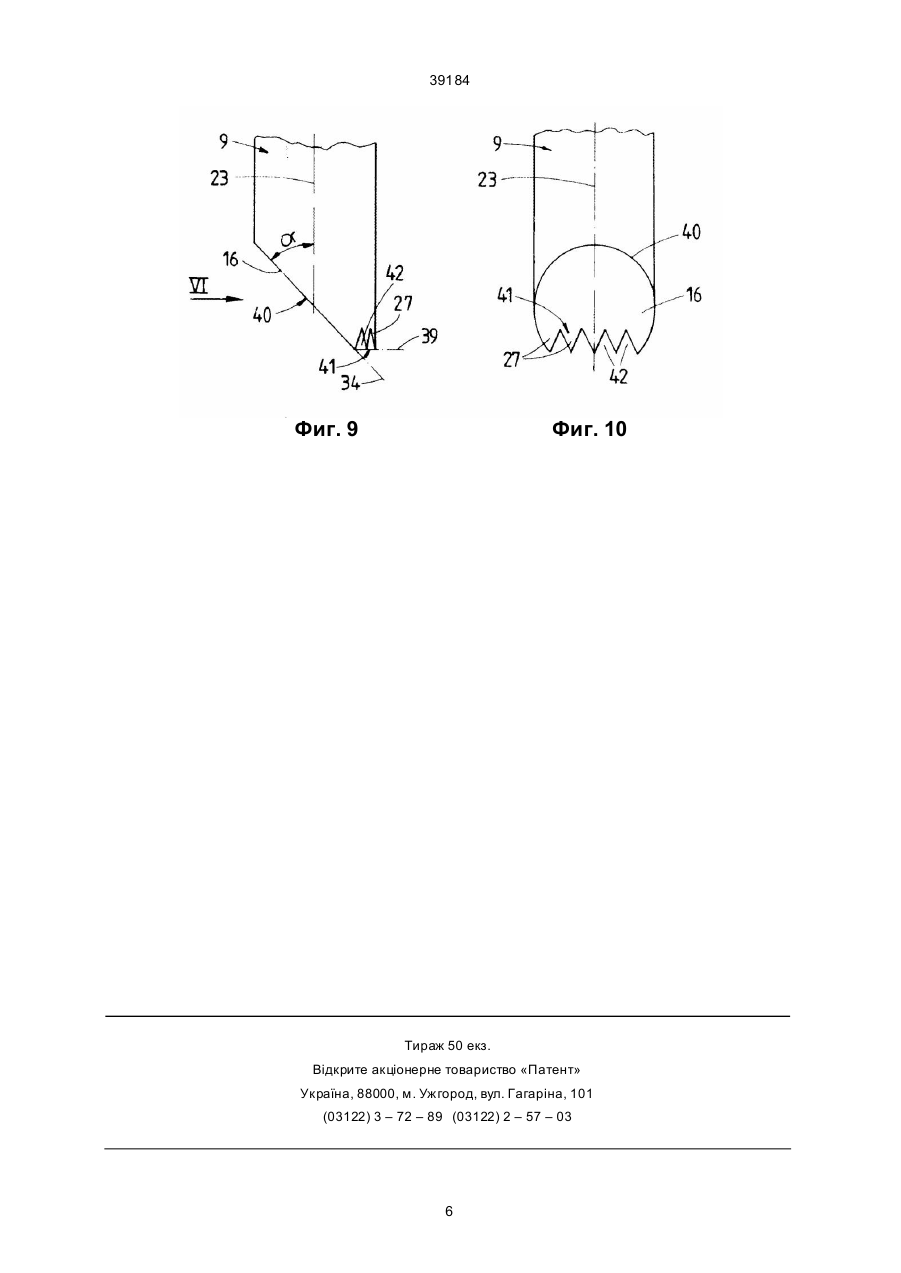

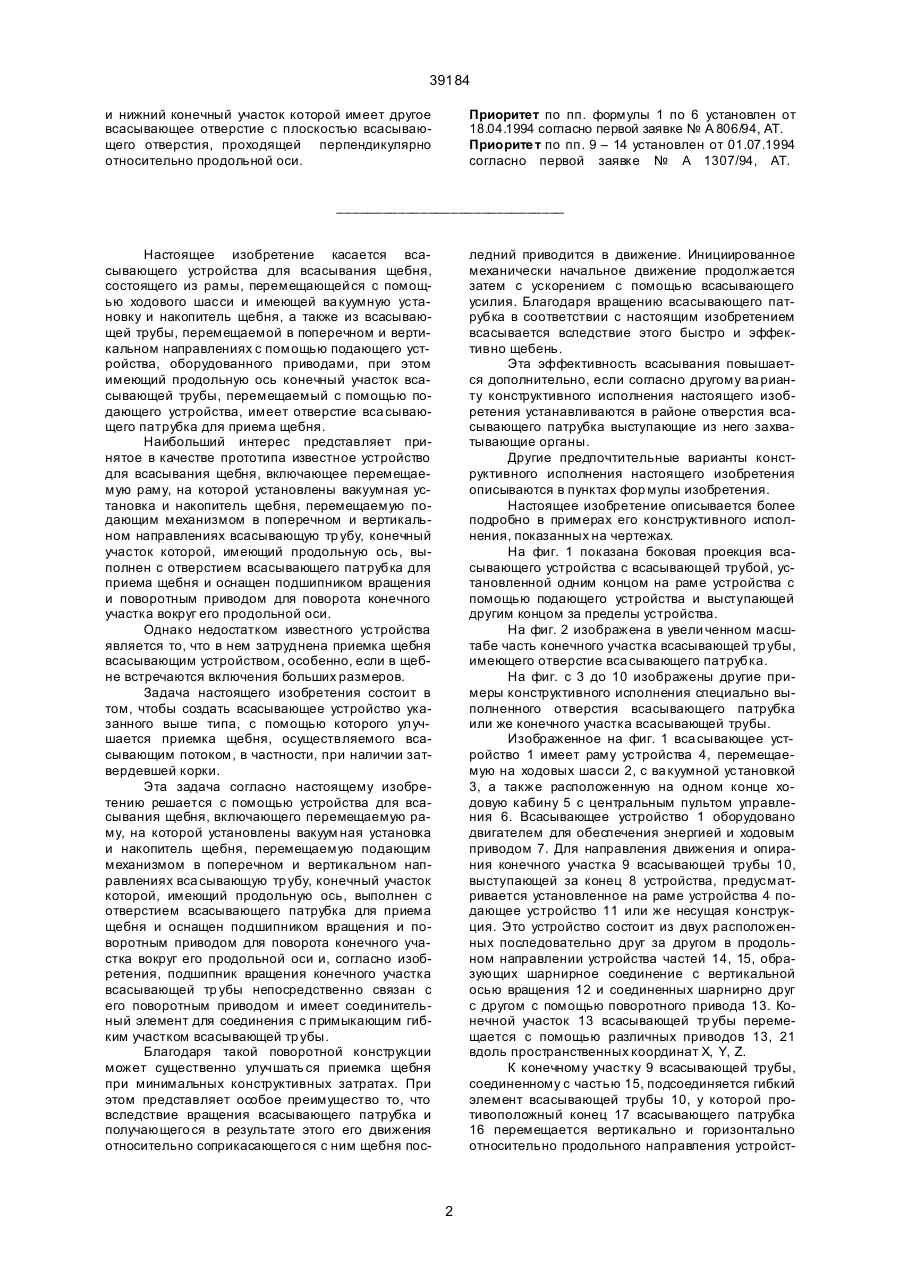

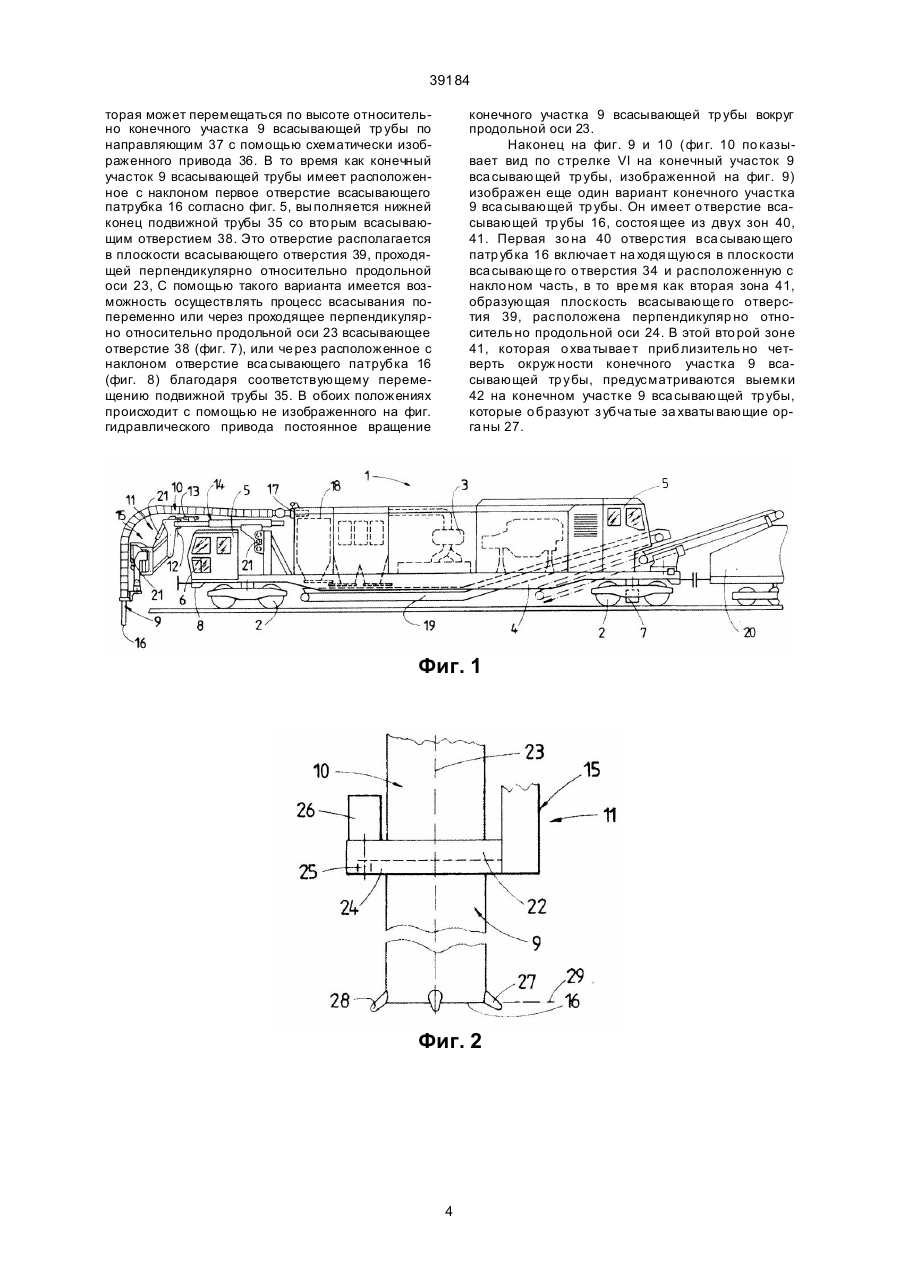

1. Устройство для всасывания щебня, включающее перемещаемую раму, на которой установлены вакуумная установка и накопитель щебня, перемещаемую подающим механизмом в поперечном и вертикальном направлениях всасывающую тр убу, конечный участок которой, имеющий продольную ось, выполнен с отверстием всасывающего патрубка для приема щебня и оснащен подшипником вращения и поворотным приводом для поворота конечного участка вокруг его продольной оси, отличающееся тем, что подшипник вращения конечного участка всасывающей трубы непосредственно связан с его поворотным приводом и имеет соединительный элемент для соединения с примыкающим гибким участком всасывающей трубы. 2. Устройство по п.1, отличающееся тем, что подшипник вращения оснащен расположенным соосно конечному участку всасывающей тр убы, связанной с ним, зубчатым ободом, соединенным с зубчатым колесом поворотного привода конечного участка всасывающей трубы. 3. Устройство по любому из пп.1,2, отличающееся тем, что оно снабжено установленными в отверстии всасывающего патрубка конечного участка всасывающей трубы захватывающими органами для разрыхления и приведения в движение всасываемого щебня. 4. Устройство по п.З, отличающееся тем, что захва тывающие органы выполнены пальцеобразными и закреплены на внешней кромке конечного участка всасывающей тр убы в радиальном направлении. 5. Устройство по п.З, отлича ющееся тем, что захваты вающие ор ганы по своему продольному направлению расположены под углом к продольной оси конечного участка вса сывающей тр убы , при этом их свобо дные участки выступа C2 (54) ПРИСТРІЙ ДЛЯ ВСМОКТУВАННЯ ЩЕБЕНЮ 39184 и нижний конечный участок которой имеет другое всасывающее отверстие с плоскостью всасывающего отверстия, проходящей перпендикулярно относительно продольной оси. Приоритет по пп. формулы 1 по 6 установлен от 18.04.1994 согласно первой заявке № А 806/94, АТ. Приорите т по пп. 9 – 14 установлен от 01.07.1994 согласно первой заявке № А 1307/94, АТ. ______________________________ Настоящее изобретение касается всасывающего устройства для всасывания щебня, состоящего из рамы, перемещающей ся с помощью ходового шасси и имеющей ва куумную установку и накопитель щебня, а также из всасывающей трубы, перемещаемой в поперечном и вертикальном направлениях с помощью подающего устройства, оборудованного приводами, при этом имеющий продольную ось конечный участок всасывающей трубы, перемещаемый с помощью подающего устройства, имеет отверстие вса сывающего патрубка для приема щебня. Наибольший интерес представляет принятое в качестве прототипа известное устройство для всасывания щебня, включающее перемещаемую раму, на которой установлены вакуумная установка и накопитель щебня, перемещаемую подающим механизмом в поперечном и вертикальном направлениях всасывающую тр убу, конечный участок которой, имеющий продольную ось, выполнен с отверстием всасывающего патрубка для приема щебня и оснащен подшипником вращения и поворотным приводом для поворота конечного участка вокруг его продольной оси. Однако недостатком известного устройства является то, что в нем затруднена приемка щебня всасывающим устройством, особенно, если в щебне встречаются включения больших размеров. Задача настоящего изобретения состоит в том, чтобы создать всасывающее устройство указанного выше типа, с помощью которого улучшается приемка щебня, осуществляемого всасывающим потоком, в частности, при наличии затвердевшей корки. Эта задача согласно настоящему изобретению решается с помощью устройства для всасывания щебня, включающего перемещаемую раму, на которой установлены вакуум ная установка и накопитель щебня, перемещаемую подающим механизмом в поперечном и вертикальном направлениях вса сывающую тр убу, конечный участок которой, имеющий продольную ось, выполнен с отверстием всасывающего патрубка для приема щебня и оснащен подшипником вращения и поворотным приводом для поворота конечного участка вокруг его продольной оси и, согласно изобретения, подшипник вращения конечного участка всасывающей тр убы непосредственно связан с его поворотным приводом и имеет соединительный элемент для соединения с примыкающим гибким участком всасывающей тр убы. Благодаря такой поворотной конструкции может существенно улучшать ся приемка щебня при минимальных конструктивных затратах. При этом представляет особое преимущество то, что вследствие вращения всасывающего патрубка и получающего ся в результате этого его движения относительно соприкасающего ся с ним щебня пос ледний приводится в движение. Инициированное механически начальное движение продолжается затем с ускорением с помощью всасывающего усилия. Благодаря вращению всасывающего патрубка в соответствии с настоящим изобретением всасывается вследствие этого быстро и эффективно щебень. Эта эффективность всасывания повышается дополнительно, если согласно другому ва рианту конструктивного исполнения настоящего изобретения устанавливаются в районе отверстия всасывающего патрубка выступающие из него захватывающие органы. Другие предпочтительные варианты конструктивного исполнения настоящего изобретения описываются в пунктах фор мулы изобретения. Настоящее изобретение описывается более подробно в примерах его конструктивного исполнения, показанных на чертежах. На фиг. 1 показана боковая проекция всасывающего устройства с всасывающей трубой, установленной одним концом на раме устройства с помощью подающего устройства и выступающей другим концом за пределы устройства. На фиг. 2 изображена в увели ченном масштабе часть конечного участка всасывающей тр убы, имеющего отверстие вса сывающего патрубка. На фиг. с 3 до 10 изображены другие примеры конструктивного исполнения специально выполненного отверстия всасывающего патрубка или же конечного участка всасывающей трубы. Изображенное на фиг. 1 вса сывающее устройство 1 имеет раму устройства 4, перемещаемую на ходовых шасси 2, с ва куумной установкой 3, а также расположенную на одном конце ходовую кабину 5 с центральным пультом управления 6. Всасывающее устройство 1 оборудовано двигателем для обеспечения энергией и ходовым приводом 7. Для направления движения и опирания конечного участка 9 всасывающей трубы 10, выступающей за конец 8 устройства, предусматривается установленное на раме устройства 4 подающее устройство 11 или же несущая конструкция. Это устройство состоит из двух расположенных последовательно друг за другом в продольном направлении устройства частей 14, 15, образующих шарнирное соединение с вертикальной осью вращения 12 и соединенных шарнирно друг с другом с помощью поворотного привода 13. Конечной участок 13 всасывающей тр убы перемещается с помощью различных приводов 13, 21 вдоль пространственных координат X, Y, Z. К конечному участку 9 всасывающей трубы, соединенному с частью 15, подсоединяется гибкий элемент всасывающей трубы 10, у которой противоположный конец 17 всасывающего патрубка 16 перемещается вертикально и горизонтально относительно продольного направления устройст 2 39184 ва. Для накопления всасываемого щебня предусматриваются два расположенных рядом друг с другом в поперечном направлении устройства накопителя щебня 18 с разгрузочными отверстиями. Между ними и вакуумной установкой 3 располагаются две фильтровальные камеры с закрывающимися разгрузочными отверстиями. Под этими разгрузочными отверстиями предусматривается проходящий в продольном направлении устройства ленточный транспортер 19, чтобы транспорти ровать засасываемый щебень до прицепленного грузового ва гона 20. Как можно увидеть, на фиг. 2 располагается конечный участок 9 всасывающей трубы, предусмотренный для погружения в щебень, на противоположном от отверстия всасывающего патрубка 16 конце, вращаясь с помощью подшипника вращения 22 вокруг продольной оси 23 на примыкающем гибком участке всасывающей тр убы 10. Подшипник вращения 22, соединенный с частью 15 подающего устройства 11, имеет зубчатый обод 24, расположенный соосно относительно конечного участка 9 всасывающей тр убы и соединенный с ним, который соединяется жестко с приводным цилиндрическим зубчатым колесом 25 гидравлического поворотного привода 26. Для всасывающего патрубка 16, служащего для приема щебня, предназначены установленные на цилиндрическом конечном участке всасывающей трубы 9 и проходящие в радиальном направлении захва тывающие органы 27, служащие для разрыхления или же приведения в движение соседних участков всасываемого щебня. Захватывающие органы 27 расположены по своему продольному направлению под углом относительно продольной оси 23, при этом свободные концы 28 выступают за пределы плоскости всасывания, образованной круглым отверстием всасывающего патрубка 16, а также проходящей перпендикулярно относительно продольной оси 23. Во время работы располагается конечный участок 9 всасывающей трубы или же отверстие всасывающего патрубка 16 с помощью центрального пульта управления 6 из ходовой кабины 5, например, над междушпальным пространством и опускается в щебень в результате включения приводов 13, 21. Параллельно с этим происхо дит под действием гидравлического приводного привода 26 вращение конечного участка 9 всасывающей трубы вокруг ее продольной оси 23, в результате чего соприкасающий ся с всасывающим патрубком 16 или же с аналогично вращающимся захватывающим орга ном 27 щебень приводится механически в движение. Вследствие этого щебень быстрее засасывается всасываемым потоком и подается в один из обоих накопителей щебня 18. Благодаря наложенному поперечному движению конечного участка 9 всасывающей тр убы полностью освобождается междушпальное пространство в результате вса сывания. Для оптимирования различных специальных работ, в частности отсасывание щебня из зоны под шпалами или же под рельсами, можно выполнять преимущественно захватывающие органы 27 конструктивно более удлиненными. Для чего оказывается целесообразным нижнюю часть конечно го участка 9 всасывающей трубы, которая охватывает вса сывающий патрубок 16 и захватывающие органы 27, соединять разъемно с остальной частью конечного участка 9 всасывающей тр убы. Тем самым создается выгодная возможность для того, чтобы применять соответственно наиболее оптимальные захватывающие органы 27 в соответствии с различными условиями их работы при минимальных затратах вре мени на переоборудование. Как можно увидеть на фиг. 3, могут образовываться захватывающие органы благодаря приданию соответствующей формы участкам отверстия всасывающего патрубка 16. Эти захватывающие органы 30 имеют форму лопаток 31, выступающих вниз за пределы плоскости всасывания, передние конечные участки 32 которых в направлении вращения (см. по стрелке) конечного участка 9 всасывающей тр убы удалены от продольной оси 23 дальше, чем задние в направлении вращения конечные участки 33. Благодаря таким захватывающим органам 30, образующим конструкцию в форме лопаток турбины более высокого порядка, перемещается щебень для повышения эффективности всасывания в радиальном направлении внутрь к всасывающему патрубку 16. В случае ва рианта конструктивного исполнения, показанного на фиг. 4, выполнен конечный участок 9 всасывающей тр убы в ви де кольца 43, расположенного поворотно на всасывающей трубе 10, на котором закреплены разъемно пальцеобразные захватывающие органы 27. Вращение кольца 43 вокруг продольной оси 23 достигается с помощью приводной штанги 44, соединенной с поворотным приводом 26 и цилиндрическим зубчатым колесом 25. На фиг. 5 изображена боковая проекция конечного участка 9 всасывающей трубы, при этом зона, образующая отверстие всасывающий патрубок 16, находится в плоскости вса сывающего отверстия 34, изображенной штрих-пунктирной линией. Она образует с продольной осью 23 конечного участка 9 всасывающей трубы угол a. Этот угол составляет преимущественно 45°, может, однако, в зависимости от желаемого размера отверстия всасывающего патрубка 16 варьироваться предпочтительно приблизительно между 30 и 50°. Вокруг эллипсообразного отверстия всасывающего патрубка 16 распределены зубчатые выступающие захватывающие органы 27. Благодаря наклонному расположению отверстия всасывающего патрубка 16 достигается, в частности, в соединении с вращением конечного участка 9 всасывающей трубы вокруг продольной оси 23, улучшенный эффект всасывания щебня также и под шпалами. Изображенный на фиг. 6 др угой вариант конечного участка всасывающей тр убы имеет аналогично расположенное с наклоном отверстие всасывающего патрубка 16, которое образуется в результате углового изгиба нижней зоны конечного участка 9 всасывающей трубы. Изображенный на фиг. 7 и 8 вариант показывает конечный участок 9 всасывающей тр убы с расположенной соосно с ним, имеющей круглое поперечное сечение подвижной трубой 35, ко 3 39184 торая может перемещаться по высоте относительно конечного участка 9 всасывающей тр убы по направляющим 37 с помощью схематически изображенного привода 36. В то время как конечный участок 9 всасывающей трубы имеет расположенное с наклоном первое отверстие всасывающего патрубка 16 согласно фиг. 5, вы полняется нижней конец подвижной трубы 35 со вто рым всасывающим отверстием 38. Это отверстие располагается в плоскости всасывающего отверстия 39, проходящей перпендикулярно относительно продольной оси 23, С помощью такого варианта имеется возможность осуществлять процесс всасывания попеременно или через проходящее перпендикулярно относительно продольной оси 23 всасывающее отверстие 38 (фиг. 7), или че рез расположенное с наклоном отверстие вса сывающего патрубка 16 (фиг. 8) благодаря соответствующему перемещению подвижной трубы 35. В обоих положениях происходит с помощью не изображенного на фиг. гидравлического привода постоянное вращение конечного участка 9 всасывающей тр убы вокруг продольной оси 23. Наконец на фиг. 9 и 10 (фи г. 10 по казывает вид по стрелке VI на конечный участок 9 вса сывающей тр убы, изображенной на фиг. 9) изображен еще один вариант конечного участка 9 вса сывающей тр убы. Он имеет о тверстие всасывающей тр убы 16, состоя щее из двух зон 40, 41. Первая зо на 40 отверстия вса сывающего патр убка 16 включае т на ходя щуюся в плоскости вса сывающе го о тверстия 34 и расположенную с накло ном часть, в то вре мя как вторая зона 41, образующая плоскость всасывающе го отверстия 39, расположена перпендикуляр но относитель но продольной оси 24. В этой вто рой зоне 41, которая о хва тывае т приб лизитель но четверть окруж ности конечного участка 9 всасывающей тр убы, предусматриваются выемки 42 на конечном участке 9 вса сывающей тр убы, которые о бразуют з убча тые за хваты вающие орга ны 27. Фиг. 1 Фиг. 2 4 39184 Фиг. 4 Фиг. 3 Фиг. 5 Фиг. 6 Фиг. 7 Фиг. 8 5 39184 Фиг. 9 Фиг. 10 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 6
