Підсилювач віддачі автоматичної зброї

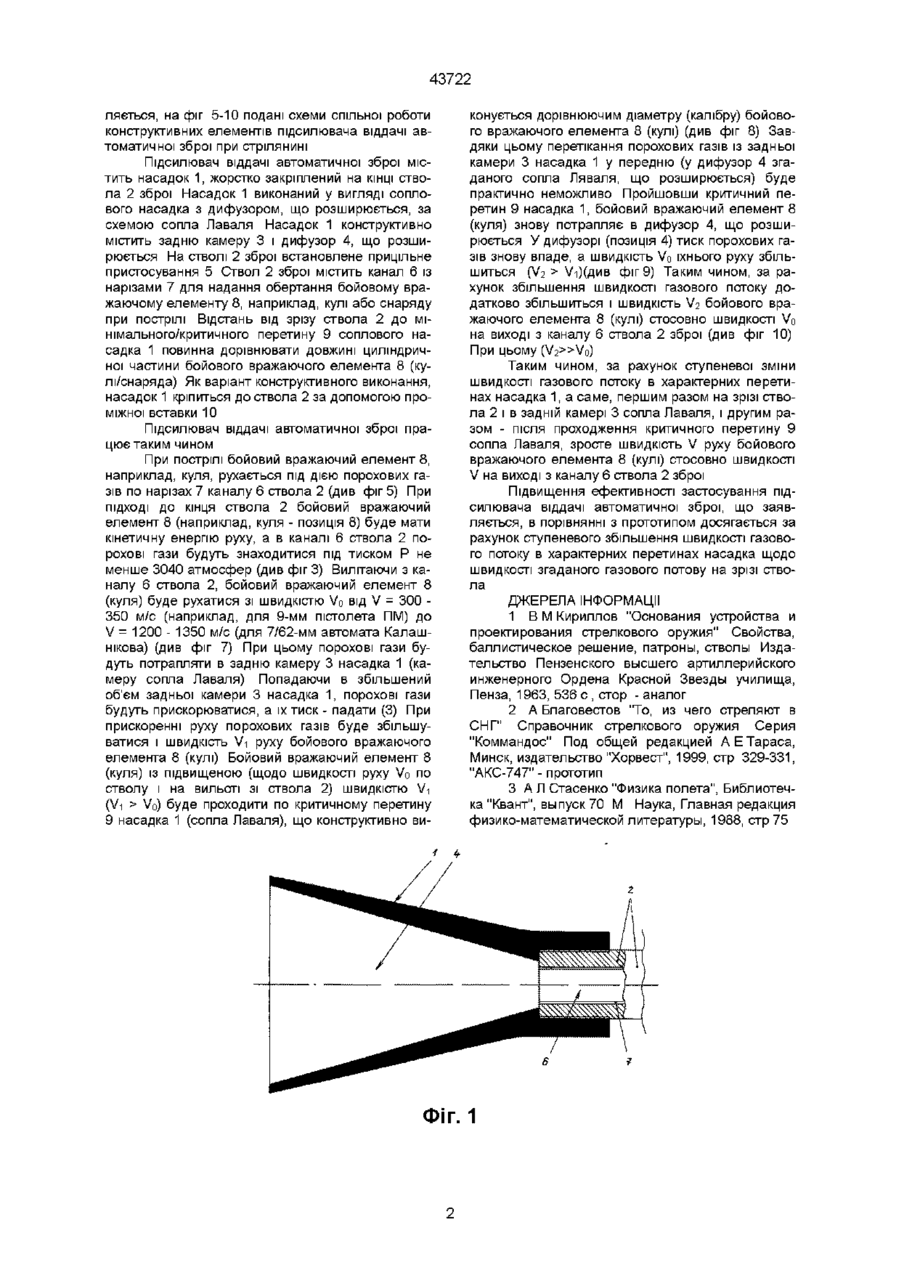

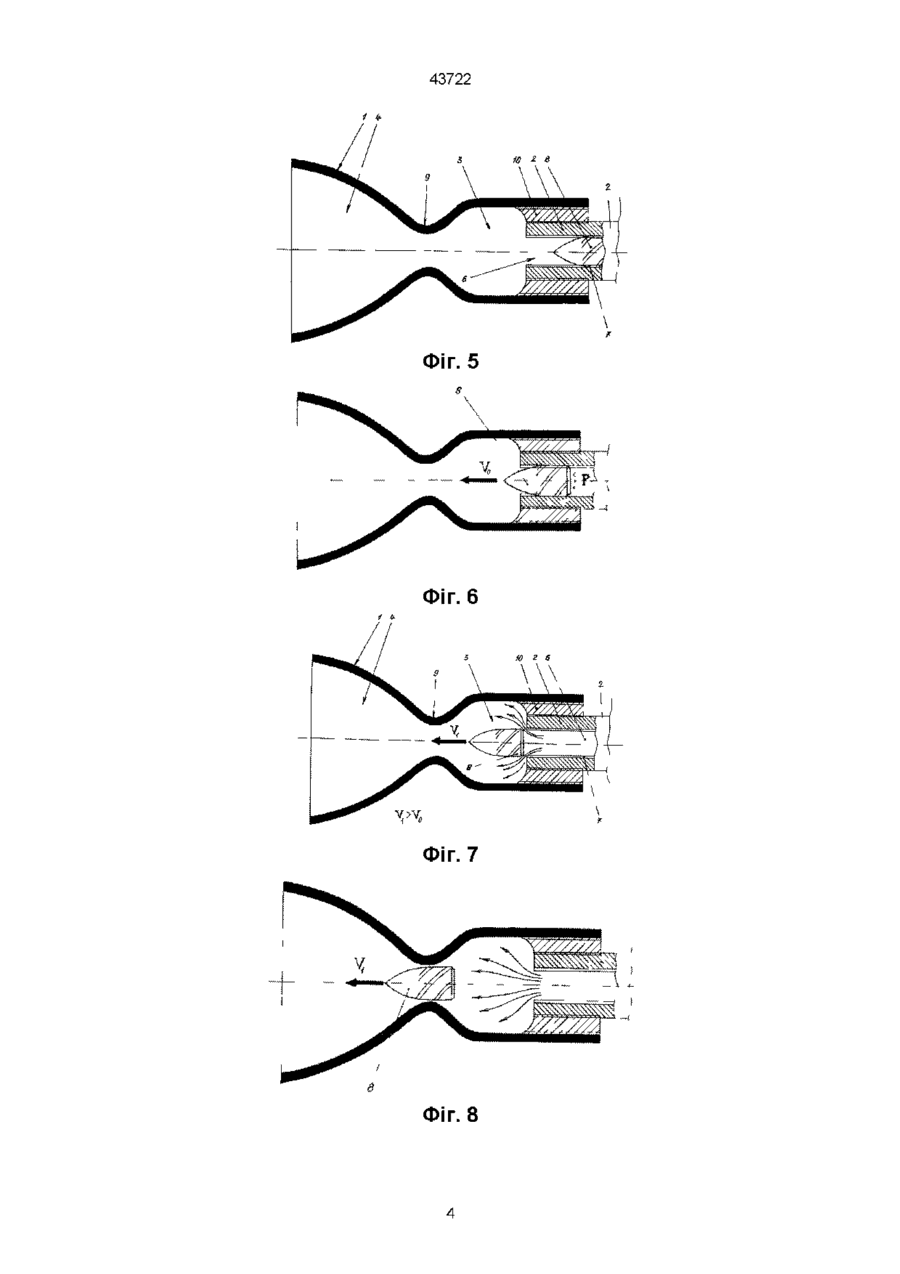

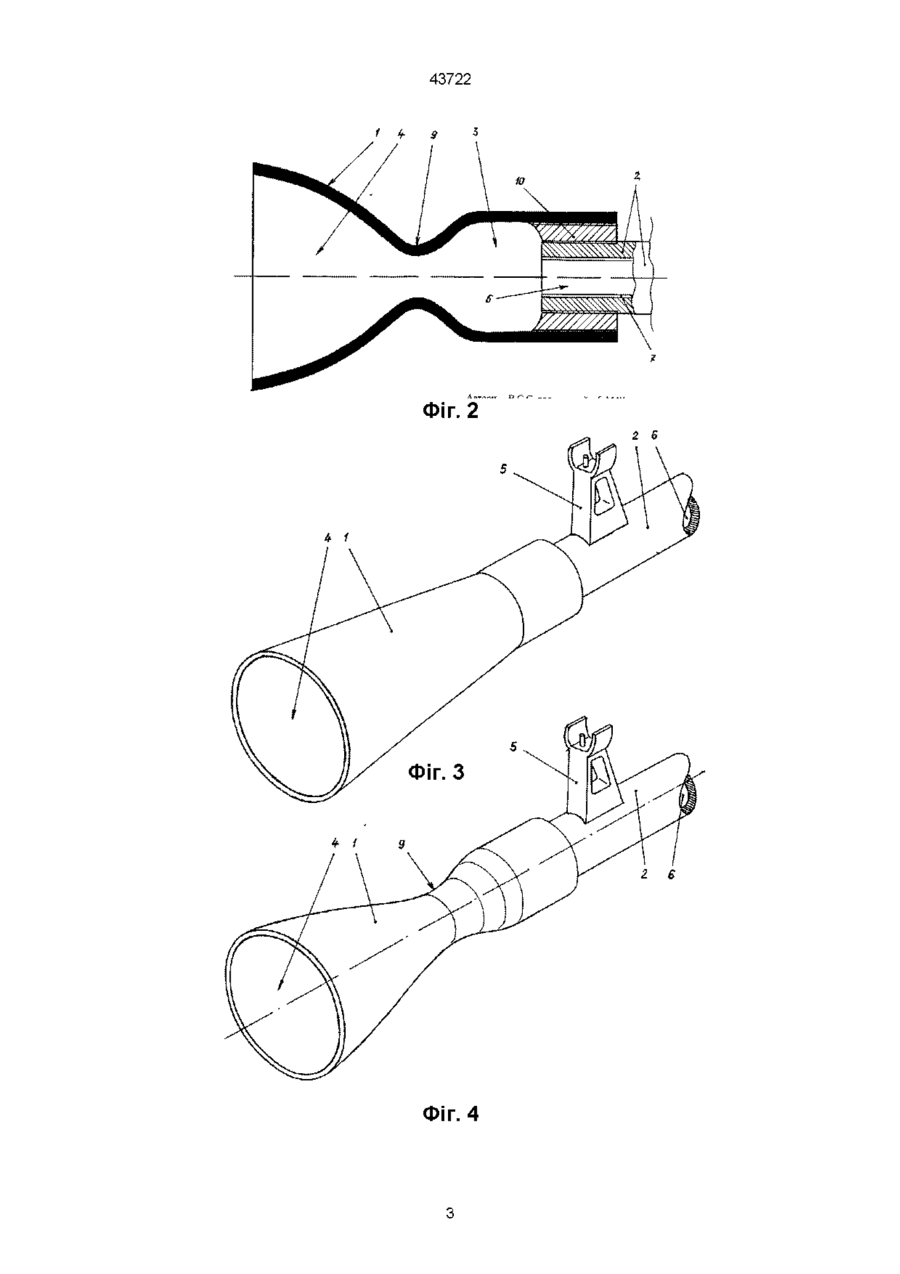

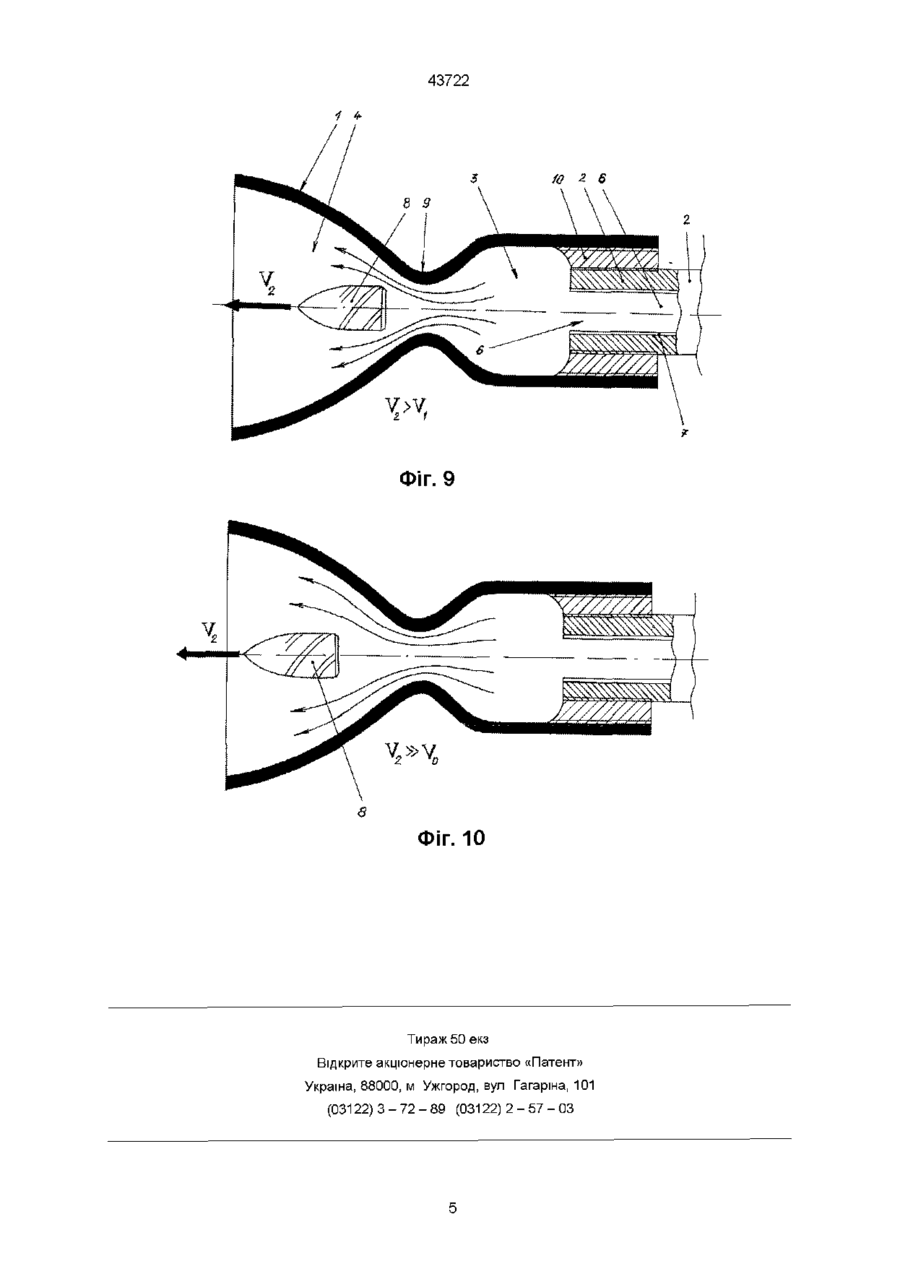

Підсилювач віддачі автоматичної зброї, що містить насадок, жорстко закріплений на КІНЦІ ствола, виконаний у вигляді соплового насадка з дифузором, що розширюється, який відрізняється тим, що насадок виконаний у вигляді сопла Лаваля, при цьому відстань від зрізу ствола до мінімального/критичного перерізу соплового насадка повинна дорівнювати довжині циліндричної частини бойового вражаючого елемента (кулі/снаряда) Винахід відноситься до галузі озброєння, зокрема, до надульних газових пристроїв, а саме, до підсилювачів віддачі, застосовуваним в автоматичній зброї, наприклад, до дульних підсилювачів віддачі і полум'ягасіння Відомий підсилювач віддачі автоматичної зброї, що містить поршень, закріплений на КІНЦІ ствола зброї, і напівзамкнутий циліндр, закріплений на нерухомих частинах зброї, при цьому в циліндрі виконаний отвір для проходу бойового вражаючого елемента (кулі/снаряда) при пострілі (1) Недоліками відомого підсилювача віддачі автоматичної зброї є те, що при його використанні тактико-технічні характеристики зброї залишаються на розрахункових значеннях Найбільш близьким технічним рішенням, обраним за прототип, є підсилювач віддачі автоматичної зброї, що містить насадок, жорстко закріплений на КІНЦІ ствола, виконаний у вигляді соплового насадка з дифузором, що розширюється (2) Недоліками відомого підсилювача віддачі автоматичної зброї, обраного за прототип, є те, що при його використанні тактико-технічні характеристики зброї залишаються на розрахункових значеннях 3 використанням насадка декілька підвищується швидкість вильоту зі ствола зброї бойового вражаючого елемента, наприклад, кулі або снаряда у порівнянні з аналогічним стволом без насадка швидкості бойового вражаючого елемента після вильоту з ствола зброї Рішенням технічної задачі в підсилювачі віддачі автоматичної зброї, що містить насадок, жорстко закріплений на КІНЦІ ствола, виконаний у вигляді соплового насадка з дифузором, що розширюється, є виконання насадка у вигляді сопла Лаваля, виконання відстані від зрізу ствола до мінімального/критичного перетину соплового насадка дорівнюючий довжині циліндричної частини бойового вражаючого елемента (кулі/снаряда) Порівнянний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що підсилювач віддачі автоматичної зброї, що заявляється, відрізняється тим, що насадок виконаний у вигляді сопла Лаваля, при цьому відстань від зрізу ствола до мінімального/критичного перетину соплового насадка повинна дорівнювати довжині циліндричної частини бойового вражаючого елемента (кулі/снаряда) Таким чином підсилювач віддачі автоматичної зброї, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою креслень, де на фіг 1 показана конструктивно-компонувальна схема підсилювача віддачі автоматичної зброї, обраного в якості прототипу, на фіг 2 показана конструктивно-компонувальна схема підсилювача віддачі автоматичної зброї, що заявляється, на фіг 3 показаний загальний вигляд підсилювача віддачі автоматичної зброї, обраного за прототип, на фіг 4 показаний загальний вигляд підсилювача віддачі автоматичної зброї, що заяв Технічною задачею, що розв'язується даним винаходом, є підвищення тактико-технічних характеристик зброї шляхом додаткового збільшення Зоя со 43722 ляється, на фіг 5-10 подані схеми спільної роботи конструктивних елементів підсилювача віддачі автоматичної зброї при стрілянині Підсилювач віддачі автоматичної зброї містить насадок 1, жорстко закріплений на КІНЦІ ствола 2 зброї Насадок 1 виконаний у вигляді соплового насадка з дифузором, що розширюється, за схемою сопла Лаваля Насадок 1 конструктивно містить задню камеру 3 і дифузор 4, що розширюється На стволі 2 зброї встановлене прицільне пристосування 5 Ствол 2 зброї містить канал 6 із нарізами 7 для надання обертання бойовому вражаючому елементу 8, наприклад, кулі або снаряду при пострілі Відстань від зрізу ствола 2 до мінімального/критичного перетину 9 соплового насадка 1 повинна дорівнювати довжині циліндричної частини бойового вражаючого елемента 8 (кулі/снаряда) Як варіант конструктивного виконання, насадок 1 кріпиться до ствола 2 за допомогою проміжної вставки 10 Підсилювач віддачі автоматичної зброї працює таким чином При пострілі бойовий вражаючий елемент 8, наприклад, куля, рухається під дією порохових газів по нарізах 7 каналу 6 ствола 2 (див фіг 5) При ПІДХОДІ до кінця ствола 2 бойовий вражаючий елемент 8 (наприклад, куля - позиція 8) буде мати кінетичну енергію руху, а в каналі 6 ствола 2 порохові гази будуть знаходитися під тиском Р не менше 3040 атмосфер (див фіг 3) Вилітаючи з каналу 6 ствола 2, бойовий вражаючий елемент 8 (куля) буде рухатися зі швидкістю Vo від V = 300 350 м/с (наприклад, для 9-мм пістолета ПМ) до V = 1200 - 1350 м/с (для 7/62-мм автомата Калашнікова) (див фіг 7) При цьому порохові гази будуть потрапляти в задню камеру 3 насадка 1 (камеру сопла Лаваля) Попадаючи в збільшений об'єм задньої камери 3 насадка 1, порохові гази будуть прискорюватися, а їх тиск - падати (3) При прискоренні руху порохових газів буде збільшуватися і швидкість Vi руху бойового вражаючого елемента 8 (кулі) Бойовий вражаючий елемент 8 (куля) із підвищеною (щодо швидкості руху Vo по стволу і на вильоті зі ствола 2) швидкістю Vi (Vi > Vo) буде проходити по критичному перетину 9 насадка 1 (сопла Лаваля), що конструктивно ви конується дорівнюючим діаметру (калібру) бойового вражаючого елемента 8 (кулі) (див фіг 8) Завдяки цьому перетікання порохових газів із задньої камери 3 насадка 1 у передню (у дифузор 4 згаданого сопла Ляваля, що розширюється) буде практично неможливо Пройшовши критичний перетин 9 насадка 1, бойовий вражаючий елемент 8 (куля) знову потрапляє в дифузор 4, що розширюється У дифузорі (позиція 4) тиск порохових газів знову впаде, а швидкість Vo їхнього руху збільшиться (V2 > Уі)(див фіг 9) Таким чином, за рахунок збільшення швидкості газового потоку додатково збільшиться і швидкість V2 бойового вражаючого елемента 8 (кулі) стосовно швидкості Vo на виході з каналу 6 ствола 2 зброї (див фіг 10) При цьому (V2»Vo) Таким чином, за рахунок ступеневої зміни швидкості газового потоку в характерних перетинах насадка 1, а саме, першим разом на зрізі ствола 2 і в задній камері 3 сопла Лаваля, і другим разом - після проходження критичного перетину 9 сопла Лаваля, зросте швидкість V руху бойового вражаючого елемента 8 (кулі) стосовно швидкості V на виході з каналу 6 ствола 2 зброї Підвищення ефективності застосування підсилювача віддачі автоматичної зброї, що заявляється, в порівнянні з прототипом досягається за рахунок ступеневого збільшення швидкості газового потоку в характерних перетинах насадка щодо швидкості згаданого газового потову на зрізі ствола ДЖЕРЕЛА ІНФОРМАЦІЇ 1 В М Кириллов "Основания устройства и проектирования стрелкового оружия" Свойства, баллистическое решение, патроны, стволы Издательство Пензенского высшего артиллерийского инженерного Ордена Красной Звезды училища, Пенза, 1963, 536 с , стор - аналог 2 А Благовестов "То, из чего стреляют в СНГ" Справочник стрелкового оружия Серия "Коммандос" Под общей редакцией А Е Тараса, Минск, издательство "Хорвест", 1999, стр 329-331, "АКС-747" - прототип З А Л Стасенко "Физика полета", Библиотечка "Квант", выпуск 70 М Наука, Главная редакция физико-математической литературы, 1988, стр 75 ФІГ. 1 43722 Фіг. 2 2 В І Фіг. 4 Є 43722 10 2. 8 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 43722 1 4 fo г Q Фіг. 9 Фіг. 10 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43722
