Спосіб одержання еталонної моделі для автоматичного контролю якості друкування зображення на папері
Формула / Реферат
1. Способ получения при помощи электронных средств эталонной модели для использования при автоматическом контроле качества печати изображения на бумаге, составленного из рисунков, отпечатанных, по меньшей мере, в двух фазах печати, отличных друг от друга, например при контроле качества печати ценных бумаг, заключающийся в подготовке группы изображений, полностью отпечатанных при помощи средств и способов, используемых при серийной печати изображений, расположении изображений с их совмещением с рисунками, отпечатанными в первой фазе печати, выравнивании изображений и запоминании денситометрических величин пикселей, являющихся составляющими этих изображений, присваивании, каждому пикселю из группы изображений минимальной величины и таким образом формировании модели рисунка, отпечатанного в первой фазе печати, в последующем расположении изображений с их совмещением с рисунками, отпечатанными в другой фазе печати, в повторении этапов выравнивания изображений и запоминания денситометрических величин пикселей, являющихся составляющими этих изображений, и присваивания каждому пикселю из группы изображений минимальной величины, и в осуществлении этих операций таким же образом для всех рисунков, отпечатанных во всех остальных отличных от предыдущих фаз печати, в комбинировании полученных таким образом моделей друг с другом для формирования общей эталонной модели контролируемого изображения.
2. Способ по п. 1, в котором в качестве группы изображений используют контрольные листы.
3. Способ по любому из пп. 1, 2, в котором для пикселя, имеющего одну и ту же отличную от нуля величину для более, чем одной модели, эту величину присваивают одной единой модели, причем во всех других моделях эту величину приравнивают к нулю.
4. Способ по любому из пп. 1-3, в котором для любого пикселя, имеющего различные отличные от нуля величины для более, чем одной модели, имеющей наиболее высокую величину пикселя, присваивают абсолютную величину разности двух величин, а модели, имеющей наименьшую величину пикселя, присваивают нулевую величину.
5. Способ по любому из пп. 1-4, в котором, когда, по меньшей мере. один из рисунков данного изображения отпечатан с использованием покрывающей типографской краски, в конце этапа последующего расположения изображений с их совмещением с рисунками, отпечатанными в другой фазе печати, снова создают модели, отличные от модели или моделей, отпечатанных с использованием покрывающей типографской краски, исключая величины пикселей, отпечатанных с использованием покрывающей типографской краски.
6. Способ по любому из пп. 1-5, в котором, когда изображение является полихроматическим, стадии способа повторяют столько раз, сколько хроматических каналов используется в данном случае.
7. Способ по любому из пп. 1-6, в котором совмещение рисунков во время одной фазы печати группы изображений осуществляют путем совмещения предварительно выбранных пикселей соответствующих рисунков.
Текст

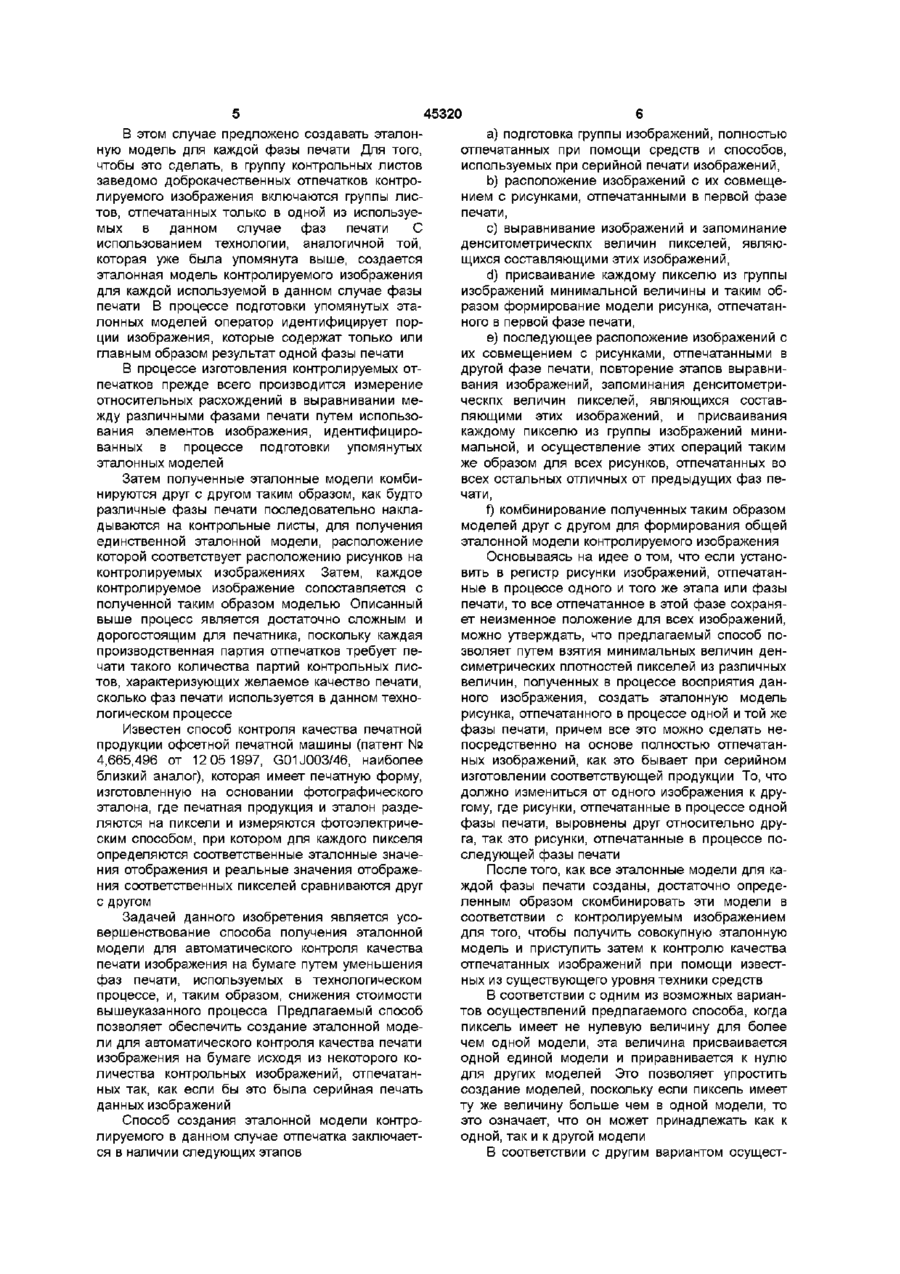

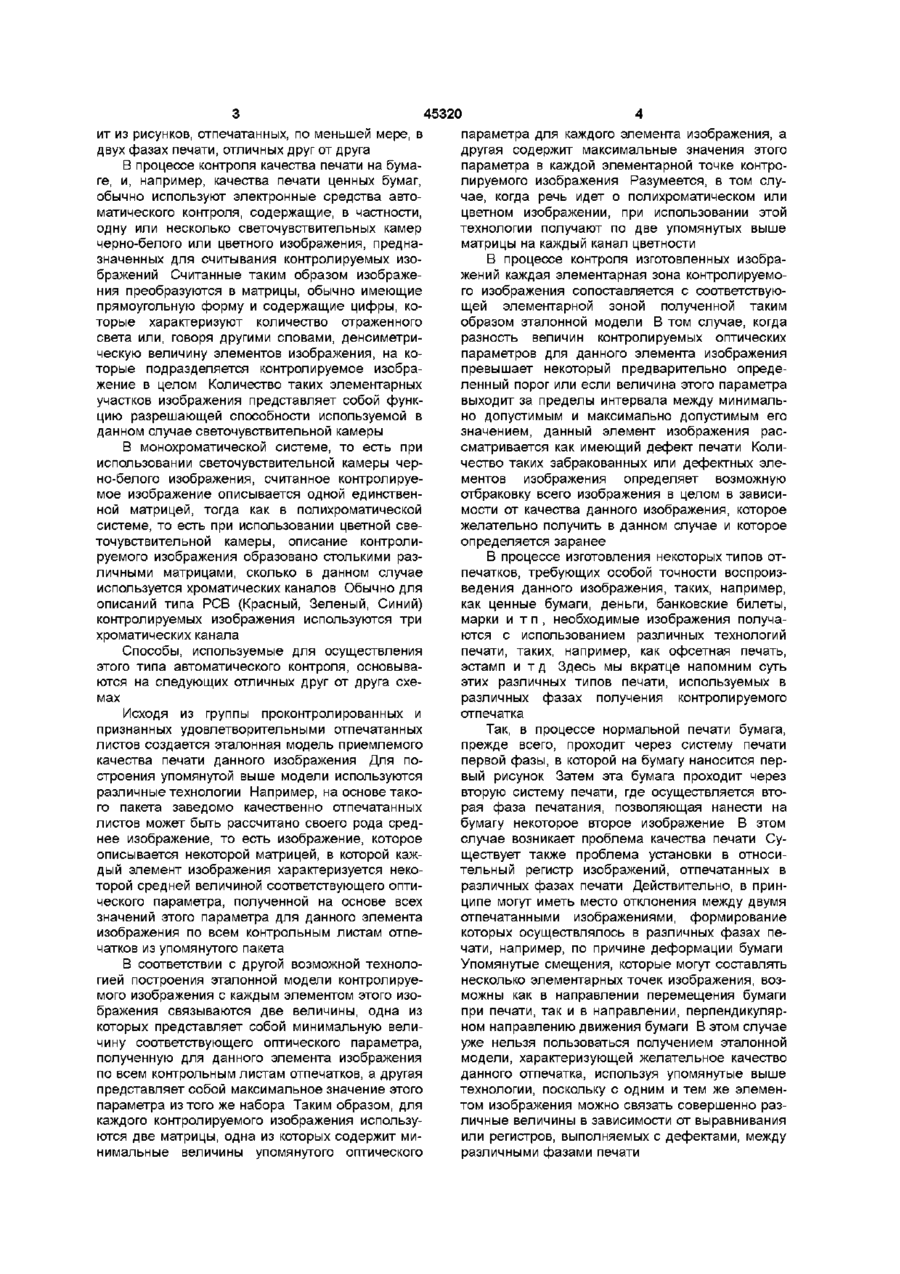

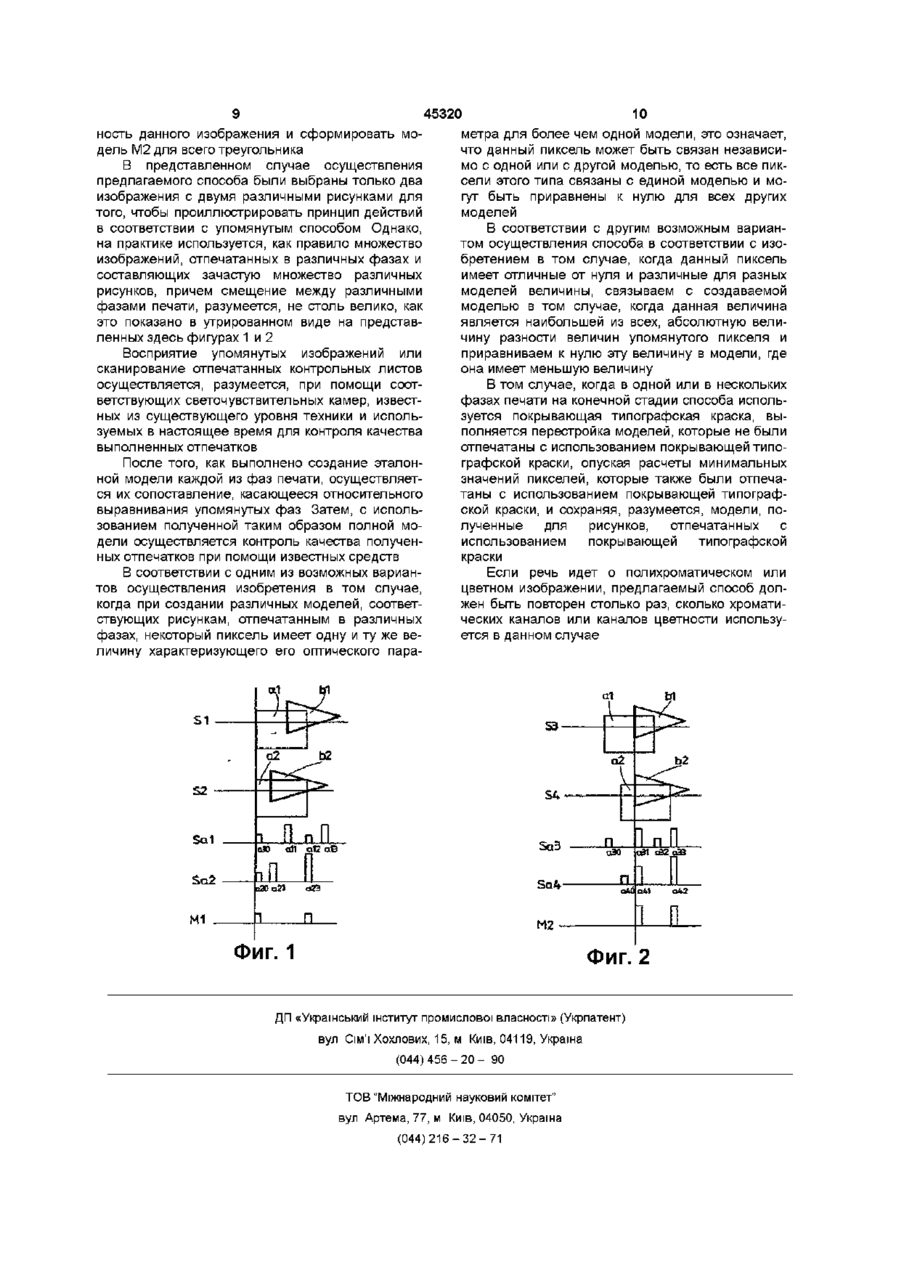

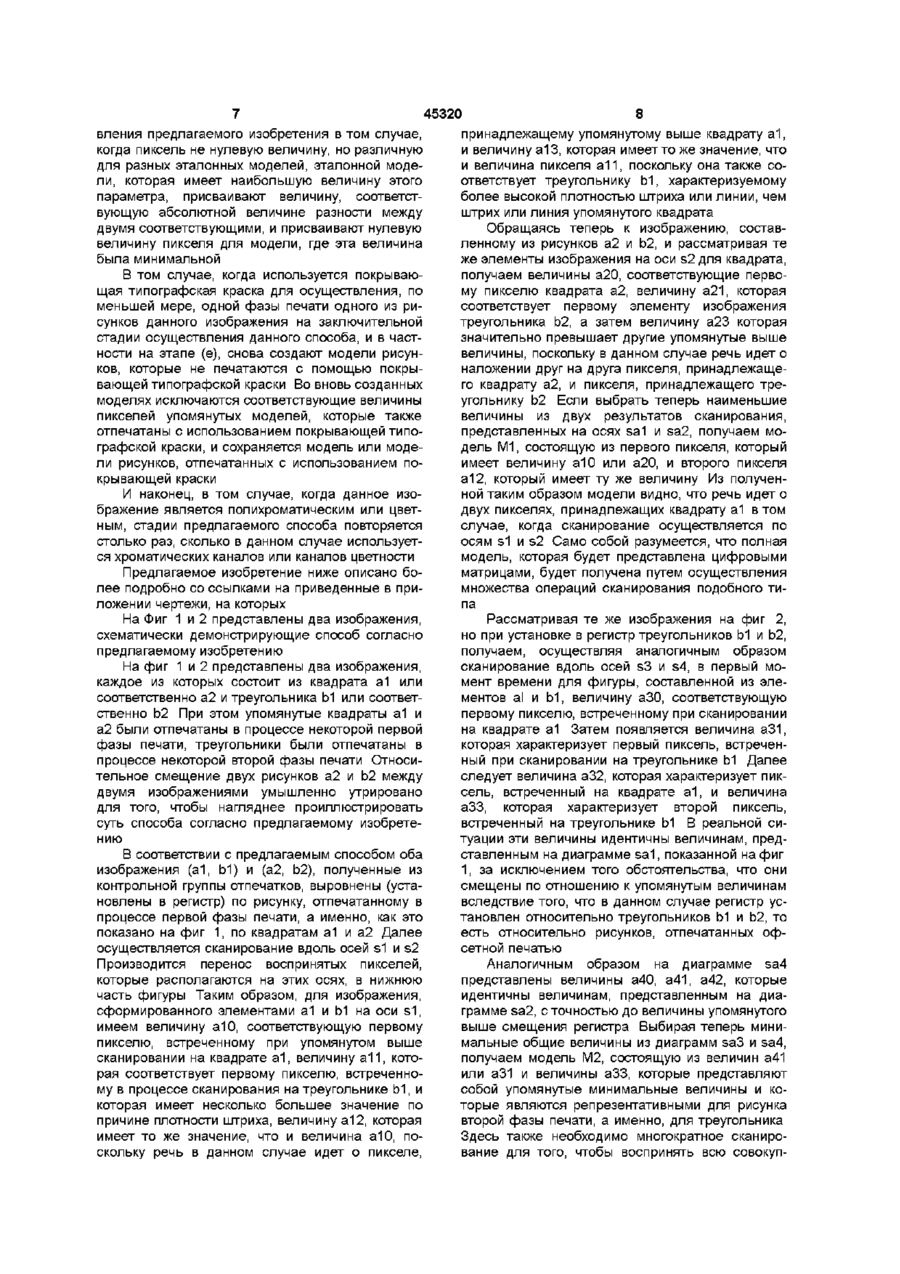

1 Способ получения при помощи электронных средств эталонной модели для использования при автоматическом контроле качества печати изображения на бумаге, составленного из рисунков, отпечатанных, по меньшей мере, в двух фазах печати, отличных друг от друга, например при контроле качества печати ценных бумаг, заключающийся в подготовке группы изображений, полностью отпечатанных при помощи средств и способов, используемых при серийной печати изображений, расположении изображений с их совмещением с рисунками, отпечатанными в первой фазе печати, выравнивании изображений и запоминании денситометрических величин пикселей, являющихся составляющими этих изображений, присваивании, каждому пикселю из группы изображений минимальной величины и таким образом формировании модели рисунка, отпечатанного в первой фазе печати, в последующем расположении изображений с их совмещением с рисунками, отпечатанными в другой фазе печати, в повторении этапов выравнивания изображений и запоминания денситометрических величин пикселей, являющихся составляющими этих изображений, и присваивания каждому пикселю из группы изображений минимальной величины, и в осуществлении этих операций таким же образом для всех рисунков, отпечатанных во всех остальных отличных от предыдущих фаз печати, в ком бинировании полученных таким образом моделей друг с другом для формирования общей эталонной модели контролируемого изображения 2 Способ по п 1, в котором в качестве группы изображений используют контрольные листы 3 Способ по любому из пп 1, 2, в котором для пикселя, имеющего одну и ту же отличную от нуля величину для более, чем одной модели, эту величину присваивают одной единой модели, причем во всех других моделях эту величину приравнивают к нулю 4 Способ по любому из пп 1-3, в котором для любого пикселя, имеющего различные отличные от нуля величины для более, чем одной модели, имеющей наиболее высокую величину пикселя, присваивают абсолютную величину разности двух величин, а модели, имеющей наименьшую величину пикселя, присваивают нулевую величину 5 Способ по любому из пп 1-4, в котором, когда, по меньшей мере один из рисунков данного изображения отпечатан с использованием покрывающей типографской краски, в конце этапа последующего расположения изображений с их совмещением с рисунками, отпечатанными в другой фазе печати, снова создают модели, отличные от модели или моделей, отпечатанных с использованием покрывающей типографской краски, исключая величины пикселей, отпечатанных с использованием покрывающей типографской краски 6 Способ по любому из пп 1-5, в котором, когда изображение является полихроматическим, стадии способа повторяют столько раз, сколько хроматических каналов используется в данном случае 7 Способ по любому из пп 1-6, в котором совмещение рисунков во время одной фазы печати группы изображений осуществляют путем совмещения предварительно выбранных пикселей соответствующих рисунков Настоящее изобретение касается способа создания эталонной модели с использованием специальных электронных средств, предназна ченной для автоматического контроля качества печати некоторого изображения на бумаге, например, для автоматического контроля качества печати ценных бумаг, причем изображение состо о го ю 45320 параметра для каждого элемента изображения, а ит из рисунков, отпечатанных, по меньшей мере, в другая содержит максимальные значения этого двух фазах печати, отличных друг от друга параметра в каждой элементарной точке контроВ процессе контроля качества печати на бумалируемого изображения Разумеется, в том слуге, и, например, качества печати ценных бумаг, чае, когда речь идет о полихроматическом или обычно используют электронные средства автоцветном изображении, при использовании этой матического контроля, содержащие, в частности, технологии получают по две упомянутых выше одну или несколько светочувствительных камер матрицы на каждый канал цветности черно-белого или цветного изображения, предназначенных для считывания контролируемых изоВ процессе контроля изготовленных изобрабражений Считанные таким образом изображежений каждая элементарная зона контролируемония преобразуются в матрицы, обычно имеющие го изображения сопоставляется с соответствуюпрямоугольную форму и содержащие цифры, кощей элементарной зоной полученной таким торые характеризуют количество отраженного образом эталонной модели В том случае, когда света или, говоря другими словами, денсиметриразность величин контролируемых оптических ческую величину элементов изображения, на копараметров для данного элемента изображения торые подразделяется контролируемое изобрапревышает некоторый предварительно опредежение в целом Количество таких элементарных ленный порог или если величина этого параметра участков изображения представляет собой функвыходит за пределы интервала между минимальцию разрешающей способности используемой в но допустимым и максимально допустимым его данном случае светочувствительной камеры значением, данный элемент изображения рассматривается как имеющий дефект печати КолиВ монохроматической системе, то есть при чество таких забракованных или дефектных элеиспользовании светочувствительной камеры черментов изображения определяет возможную но-белого изображения, считанное контролируеотбраковку всего изображения в целом в зависимое изображение описывается одной единственмости от качества данного изображения, которое ной матрицей, тогда как в полихроматической желательно получить в данном случае и которое системе, то есть при использовании цветной свеопределяется заранее точувствительной камеры, описание контролируемого изображения образовано столькими разВ процессе изготовления некоторых типов отличными матрицами, сколько в данном случае печатков, требующих особой точности воспроизиспользуется хроматических каналов Обычно для ведения данного изображения, таких, например, описаний типа РСВ (Красный, Зеленый, Синий) как ценные бумаги, деньги, банковские билеты, контролируемых изображения используются три марки и т п , необходимые изображения получахроматических канала ются с использованием различных технологий печати, таких, например, как офсетная печать, Способы, используемые для осуществления эстамп и т д Здесь мы вкратце напомним суть этого типа автоматического контроля, основываэтих различных типов печати, используемых в ются на следующих отличных друг от друга схеразличных фазах получения контролируемого мах отпечатка Исходя из группы проконтролированных и признанных удовлетворительными отпечатанных Так, в процессе нормальной печати бумага, листов создается эталонная модель приемлемого прежде всего, проходит через систему печати качества печати данного изображения Для попервой фазы, в которой на бумагу наносится перстроения упомянутой выше модели используются вый рисунок Затем эта бумага проходит через различные технологии Например, на основе таковторую систему печати, где осуществляется втого пакета заведомо качественно отпечатанных рая фаза печатания, позволяющая нанести на листов может быть рассчитано своего рода средбумагу некоторое второе изображение В этом нее изображение, то есть изображение, которое случае возникает проблема качества печати Суописывается некоторой матрицей, в которой кажществует также проблема установки в относидый элемент изображения характеризуется некотельный регистр изображений, отпечатанных в торой средней величиной соответствующего оптиразличных фазах печати Действительно, в принческого параметра, полученной на основе всех ципе могут иметь место отклонения между двумя значений этого параметра для данного элемента отпечатанными изображениями, формирование изображения по всем контрольным листам отпекоторых осуществлялось в различных фазах печатков из упомянутого пакета чати, например, по причине деформации бумаги Упомянутые смещения, которые могут составлять В соответствии с другой возможной технолонесколько элементарных точек изображения, возгией построения эталонной модели контролируеможны как в направлении перемещения бумаги мого изображения с каждым элементом этого изопри печати, так и в направлении, перпендикулярбражения связываются две величины, одна из ном направлению движения бумаги В этом случае которых представляет собой минимальную велиуже нельзя пользоваться получением эталонной чину соответствующего оптического параметра, модели, характеризующей желательное качество полученную для данного элемента изображения данного отпечатка, используя упомянутые выше по всем контрольным листам отпечатков, а другая технологии, поскольку с одним и тем же элеменпредставляет собой максимальное значение этого том изображения можно связать совершенно разпараметра из того же набора Таким образом, для личные величины в зависимости от выравнивания каждого контролируемого изображения используили регистров, выполняемых с дефектами, между ются две матрицы, одна из которых содержит миразличными фазами печати нимальные величины упомянутого оптического 45320 В этом случае предложено создавать эталонa) подготовка группы изображений, полностью ную модель для каждой фазы печати Для того, отпечатанных при помощи средств и способов, чтобы это сделать, в группу контрольных листов используемых при серийной печати изображений, заведомо доброкачественных отпечатков контроb) расположение изображений с их совмещелируемого изображения включаются группы лиснием с рисунками, отпечатанными в первой фазе тов, отпечатанных только в одной из используепечати, мых в данном случае фаз печати С c) выравнивание изображений и запоминание использованием технологии, аналогичной той, денситометрическпх величин пикселей, являюкоторая уже была упомянута выше, создается щихся составляющими этих изображений, эталонная модель контролируемого изображения d) присваивание каждому пикселю из группы для каждой используемой в данном случае фазы изображений минимальной величины и таким обпечати В процессе подготовки упомянутых этаразом формирование модели рисунка, отпечатанлонных моделей оператор идентифицирует порного в первой фазе печати, ции изображения, которые содержат только или e) последующее расположение изображений с главным образом результат одной фазы печати их совмещением с рисунками, отпечатанными в другой фазе печати, повторение этапов выравниВ процессе изготовления контролируемых отвания изображений, запоминания денситометрипечатков прежде всего производится измерение ческпх величин пикселей, являющихся составотносительных расхождений в выравнивании меляющими этих изображений, и присваивания жду различными фазами печати путем использокаждому пикселю из группы изображений минивания элементов изображения, идентифициромальной, и осуществление этих операций таким ванных в процессе подготовки упомянутых же образом для всех рисунков, отпечатанных во эталонных моделей всех остальных отличных от предыдущих фаз пеЗатем полученные эталонные модели комбичати, нируются друг с другом таким образом, как будто различные фазы печати последовательно наклаf) комбинирование полученных таким образом дываются на контрольные листы, для получения моделей друг с другом для формирования общей единственной эталонной модели, расположение эталонной модели контролируемого изображения которой соответствует расположению рисунков на Основываясь на идее о том, что если устаноконтролируемых изображениях Затем, каждое вить в регистр рисунки изображений, отпечатанконтролируемое изображение сопоставляется с ные в процессе одного и того же этапа или фазы полученной таким образом моделью Описанный печати, то все отпечатанное в этой фазе сохранявыше процесс является достаточно сложным и ет неизменное положение для всех изображений, дорогостоящим для печатника, поскольку каждая можно утверждать, что предлагаемый способ попроизводственная партия отпечатков требует пезволяет путем взятия минимальных величин денчати такого количества партий контрольных лиссиметрических плотностей пикселей из различных тов, характеризующих желаемое качество печати, величин, полученных в процессе восприятия дансколько фаз печати используется в данном техноного изображения, создать эталонную модель логическом процессе рисунка, отпечатанного в процессе одной и той же фазы печати, причем все это можно сделать неИзвестен способ контроля качества печатной посредственно на основе полностью отпечатанпродукции офсетной печатной машины (патент № ных изображений, как это бывает при серийном 4,665,496 от 12 05 1997, G01J003/46, наиболее изготовлении соответствующей продукции То, что близкий аналог), которая имеет печатную форму, должно измениться от одного изображения к друизготовленную на основании фотографического гому, где рисунки, отпечатанные в процессе одной эталона, где печатная продукция и эталон раздефазы печати, выровнены друг относительно друляются на пиксели и измеряются фотоэлектричега, так это рисунки, отпечатанные в процессе поским способом, при котором для каждого пикселя следующей фазы печати определяются соответственные эталонные значения отображения и реальные значения отображеПосле того, как все эталонные модели для кания соответственных пикселей сравниваются друг ждой фазы печати созданы, достаточно опредес другом ленным образом скомбинировать эти модели в соответствии с контролируемым изображением Задачей данного изобретения является усодля того, чтобы получить совокупную эталонную вершенствование способа получения эталонной модель и приступить затем к контролю качества модели для автоматического контроля качества отпечатанных изображений при помощи известпечати изображения на бумаге путем уменьшения ных из существующего уровня техники средств фаз печати, используемых в технологическом процессе, и, таким образом, снижения стоимости В соответствии с одним из возможных варианвышеуказанного процесса Предлагаемый способ тов осуществлений предлагаемого способа, когда позволяет обеспечить создание эталонной модепиксель имеет не нулевую величину для более ли для автоматического контроля качества печати чем одной модели, эта величина присваивается изображения на бумаге исходя из некоторого коодной единой модели и приравнивается к нулю личества контрольных изображений, отпечатандля других моделей Это позволяет упростить ных так, как если бы это была серийная печать создание моделей, поскольку если пиксель имеет данных изображений ту же величину больше чем в одной модели, то это означает, что он может принадлежать как к Способ создания эталонной модели контроодной, так и к другой модели лируемого в данном случае отпечатка заключается в наличии следующих этапов В соответствии с другим вариантом осущест 45320 8 вления предлагаемого изобретения в том случае, принадлежащему упомянутому выше квадрату а1, когда пиксель не нулевую величину, но различную и величину а13, которая имеет то же значение, что для разных эталонных моделей, эталонной модеи величина пикселя а11, поскольку она также соли, которая имеет наибольшую величину этого ответствует треугольнику Ы, характеризуемому параметра, присваивают величину, соответстболее высокой плотностью штриха или линии, чем вующую абсолютной величине разности между штрих или линия упомянутого квадрата двумя соответствующими, и присваивают нулевую Обращаясь теперь к изображению, составвеличину пикселя для модели, где эта величина ленному из рисунков а2 и Ь2, и рассматривая те была минимальной же элементы изображения на оси s2 для квадрата, получаем величины а20, соответствующие первоВ том случае, когда используется покрываюму пикселю квадрата а2, величину а21, которая щая типографская краска для осуществления, по соответствует первому элементу изображения меньшей мере, одной фазы печати одного из ритреугольника Ь2, а затем величину а23 которая сунков данного изображения на заключительной значительно превышает другие упомянутые выше стадии осуществления данного способа, и в частвеличины, поскольку в данном случае речь идет о ности на этапе (е), снова создают модели рисунналожении друг на друга пикселя, принадлежащеков, которые не печатаются с помощью покрыго квадрату а2, и пикселя, принадлежащего тревающей типографской краски Во вновь созданных угольнику Ь2 Если выбрать теперь наименьшие моделях исключаются соответствующие величины величины из двух результатов сканирования, пикселей упомянутых моделей, которые также представленных на осях sal и sa2, получаем моотпечатаны с использованием покрывающей типодель М1, состоящую из первого пикселя, который графской краски, и сохраняется модель или модеимеет величину аЮ или а20, и второго пикселя ли рисунков, отпечатанных с использованием поа12, который имеет ту же величину Из полученкрывающей краски ной таким образом модели видно, что речь идет о И наконец, в том случае, когда данное изодвух пикселях, принадлежащих квадрату а1 в том бражение является полихроматическим или цветслучае, когда сканирование осуществляется по ным, стадии предлагаемого способа повторяется осям s1 и s2 Само собой разумеется, что полная столько раз, сколько в данном случае используетмодель, которая будет представлена цифровыми ся хроматических каналов или каналов цветности матрицами, будет получена путем осуществления Предлагаемое изобретение ниже описано бомножества операций сканирования подобного тилее подробно со ссылками на приведенные в припа ложении чертежи, на которых На Фиг 1 и 2 представлены два изображения, Рассматривая те же изображения на фиг 2, схематически демонстрирующие способ согласно но при установке в регистр треугольников Ы и Ь2, предлагаемому изобретению получаем, осуществляя аналогичным образом сканирование вдоль осей s3 и s4, в первый моНа фиг 1 и 2 представлены два изображения, мент времени для фигуры, составленной из элекаждое из которых состоит из квадрата а1 или ментов al и Ы, величину аЗО, соответствующую соответственно а2 и треугольника Ы или соответпервому пикселю, встреченному при сканировании ственно Ь2 При этом упомянутые квадраты а1 и на квадрате а1 Затем появляется величина а31, а2 были отпечатаны в процессе некоторой первой которая характеризует первый пиксель, встреченфазы печати, треугольники были отпечатаны в ный при сканировании на треугольнике Ы Далее процессе некоторой второй фазы печати Относиследует величина а32, которая характеризует пиктельное смещение двух рисунков а2 и Ь2 между сель, встреченный на квадрате а1, и величина двумя изображениями умышленно утрировано аЗЗ, которая характеризует второй пиксель, для того, чтобы нагляднее проиллюстрировать встреченный на треугольнике Ы В реальной сисуть способа согласно предлагаемому изобрететуации эти величины идентичны величинам, преднию ставленным на диаграмме sal, показанной на фиг В соответствии с предлагаемым способом оба 1, за исключением того обстоятельства, что они изображения (а1, Ы) и (а2, Ь2), полученные из смещены по отношению к упомянутым величинам контрольной группы отпечатков, выровнены (уставследствие того, что в данном случае регистр усновлены в регистр) по рисунку, отпечатанному в тановлен относительно треугольников Ы и Ь2, то процессе первой фазы печати, а именно, как это есть относительно рисунков, отпечатанных офпоказано на фиг 1, по квадратам а1 и а2 Далее сетной печатью осуществляется сканирование вдоль осей s1 и s2 Производится перенос воспринятых пикселей, которые располагаются на этих осях, в нижнюю часть фигуры Таким образом, для изображения, сформированного элементами а1 и Ы на оси s1, имеем величину аЮ, соответствующую первому пикселю, встреченному при упомянутом выше сканировании на квадрате а1, величину а11, которая соответствует первому пикселю, встреченному в процессе сканирования на треугольнике Ы, и которая имеет несколько большее значение по причине плотности штриха, величину а12, которая имеет то же значение, что и величина аЮ, поскольку речь в данном случае идет о пикселе, Аналогичным образом на диаграмме sa4 представлены величины а40, а41, а42, которые идентичны величинам, представленным на диаграмме sa2, с точностью до величины упомянутого выше смещения регистра Выбирая теперь минимальные общие величины из диаграмм sa3 и sa4, получаем модель М2, состоящую из величин а41 или а31 и величины аЗЗ, которые представляют собой упомянутые минимальные величины и которые являются репрезентативными для рисунка второй фазы печати, а именно, для треугольника Здесь также необходимо многократное сканирование для того, чтобы воспринять всю совокуп 45320 ность данного изображения и сформировать модель М2 для всего треугольника В представленном случае осуществления предлагаемого способа были выбраны только два изображения с двумя различными рисунками для того, чтобы проиллюстрировать принцип действий в соответствии с упомянутым способом Однако, на практике используется, как правило множество изображений, отпечатанных в различных фазах и составляющих зачастую множество различных рисунков, причем смещение между различными фазами печати, разумеется, не столь велико, как это показано в утрированном виде на представленных здесь фигурах 1 и 2 Восприятие упомянутых изображений или сканирование отпечатанных контрольных листов осуществляется, разумеется, при помощи соответствующих светочувствительных камер, известных из существующего уровня техники и используемых в настоящее время для контроля качества выполненных отпечатков После того, как выполнено создание эталонной модели каждой из фаз печати, осуществляется их сопоставление, касающееся относительного выравнивания упомянутых фаз Затем, с использованием полученной таким образом полной модели осуществляется контроль качества полученных отпечатков при помощи известных средств В соответствии с одним из возможных вариантов осуществления изобретения в том случае, когда при создании различных моделей, соответствующих рисункам, отпечатанным в различных фазах, некоторый пиксель имеет одну и ту же величину характеризующего его оптического пара 10 метра для более чем одной модели, это означает, что данный пиксель может быть связан независимо с одной или с другой моделью, то есть все пиксели этого типа связаны с единой моделью и могут быть приравнены к нулю для всех других моделей В соответствии с другим возможным вариантом осуществления способа в соответствии с изобретением в том случае, когда данный пиксель имеет отличные от нуля и различные для разных моделей величины, связываем с создаваемой моделью в том случае, когда данная величина является наибольшей из всех, абсолютную величину разности величин упомянутого пикселя и приравниваем к нулю эту величину в модели, где она имеет меньшую величину В том случае, когда в одной или в нескольких фазах печати на конечной стадии способа используется покрывающая типографская краска, выполняется перестройка моделей, которые не были отпечатаны с использованием покрывающей типографской краски, опуская расчеты минимальных значений пикселей, которые также были отпечатаны с использованием покрывающей типографской краски, и сохраняя, разумеется, модели, полученные для рисунков, отпечатанных с использованием покрывающей типографской краски Если речь идет о полихроматическом или цветном изображении, предлагаемый способ должен быть повторен столько раз, сколько хроматических каналов или каналов цветности используется в данном случае w S1 о2 Ь2 S2 SQ1 SQ2 М1 _ a» П пП all аК аЄ пі і20оУ1 ай D_ Фиг. 1 Фиг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 11 45320 12
ДивитисяДодаткова інформація
Автори англійськоюStringa Luigi
Автори російськоюСтринга Луиджи
МПК / Мітки
МПК: G06T 7/00, G06T 1/00, B41F 33/14, B41F 33/00
Мітки: еталонної, моделі, друкування, автоматичного, якості, одержання, папері, спосіб, зображення, контролю
