Герметичний оглядовий елемент для агрегату регенерації сірки (варіанти)

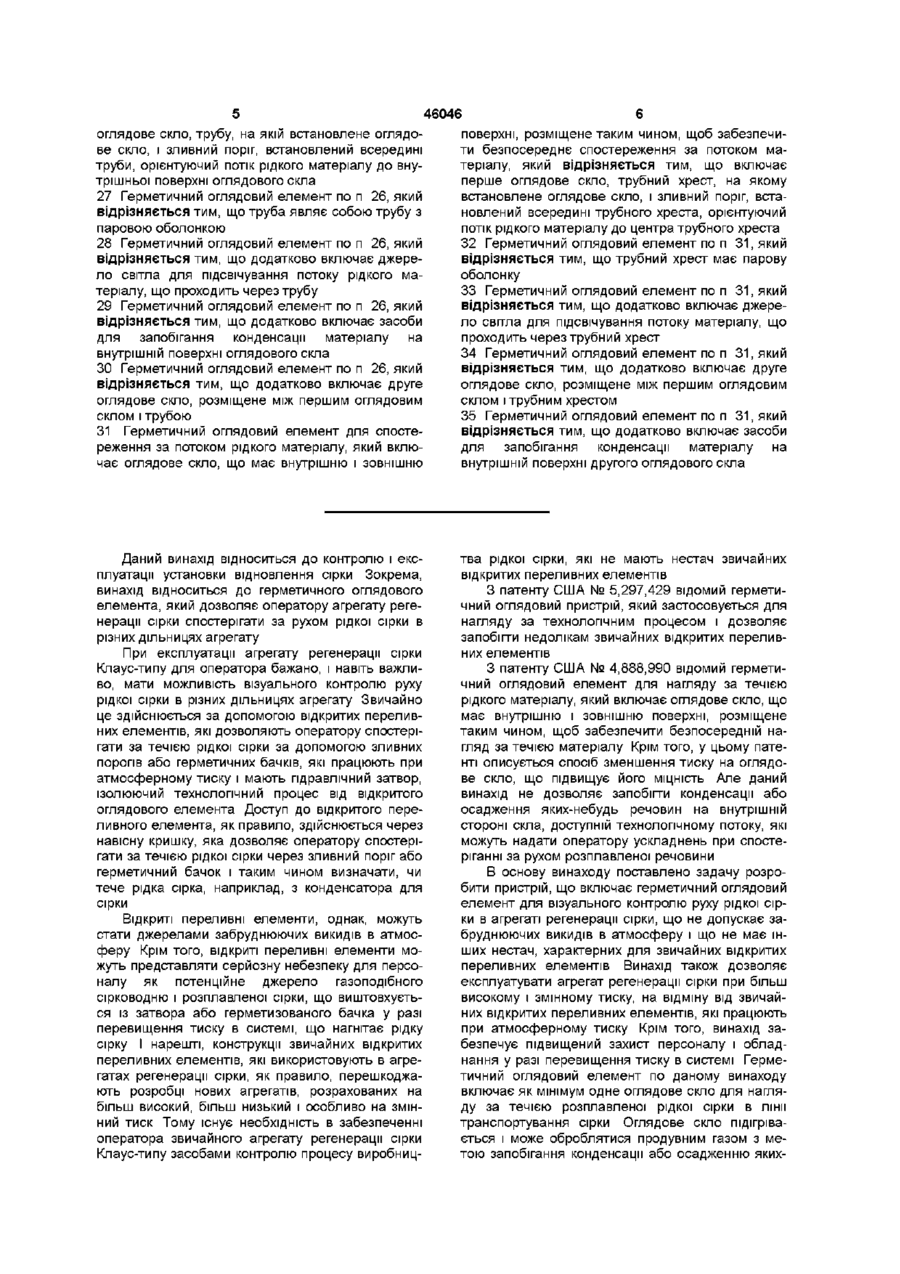

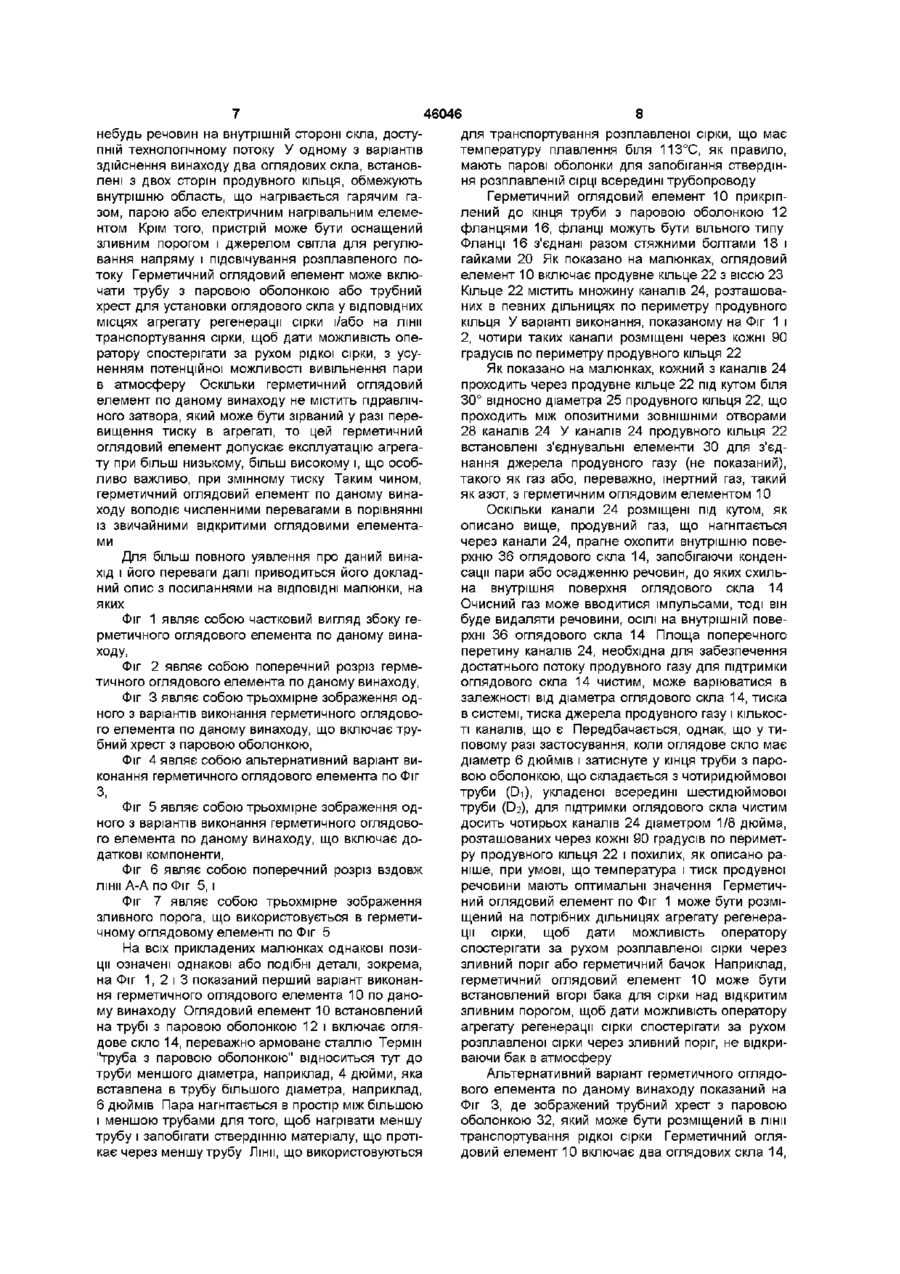

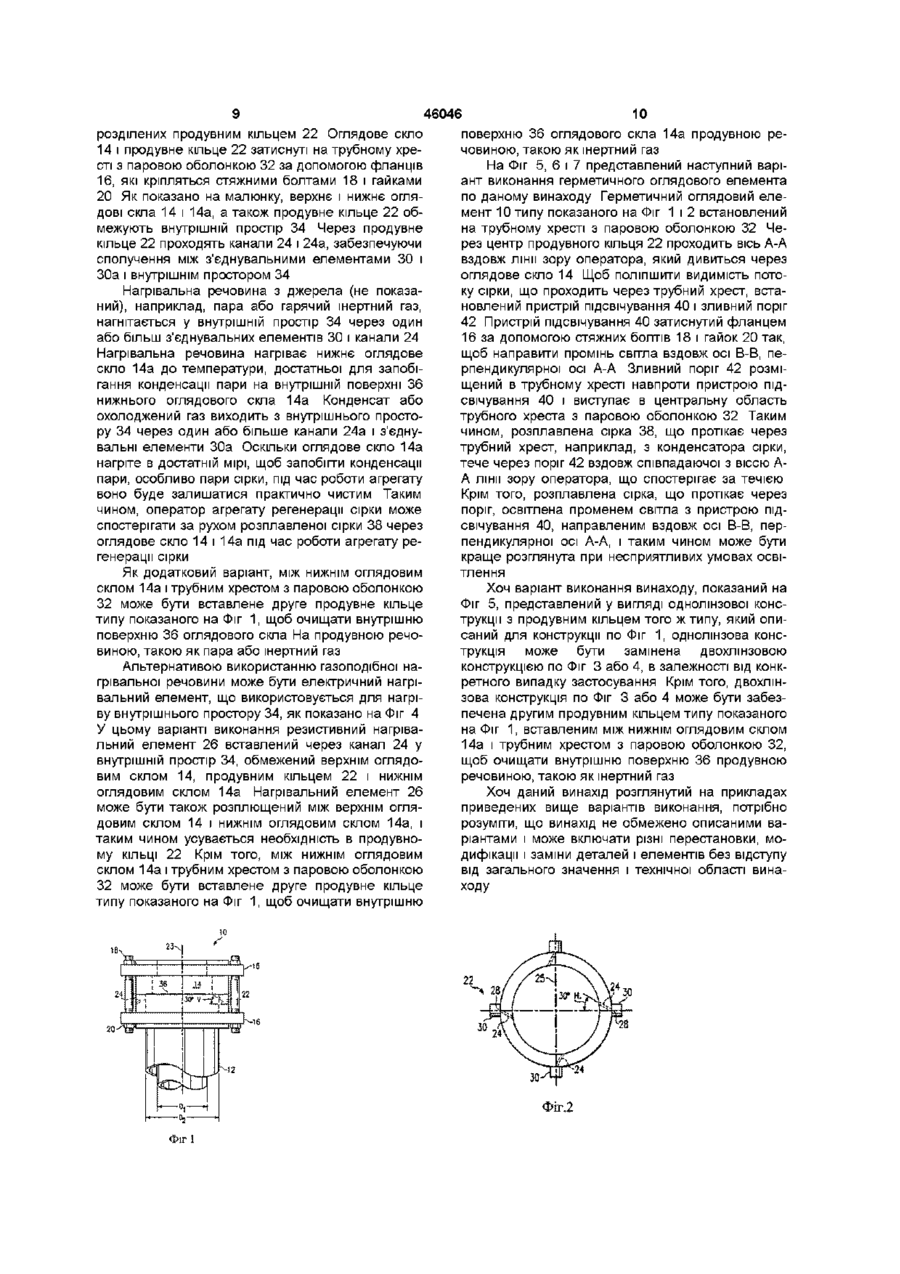

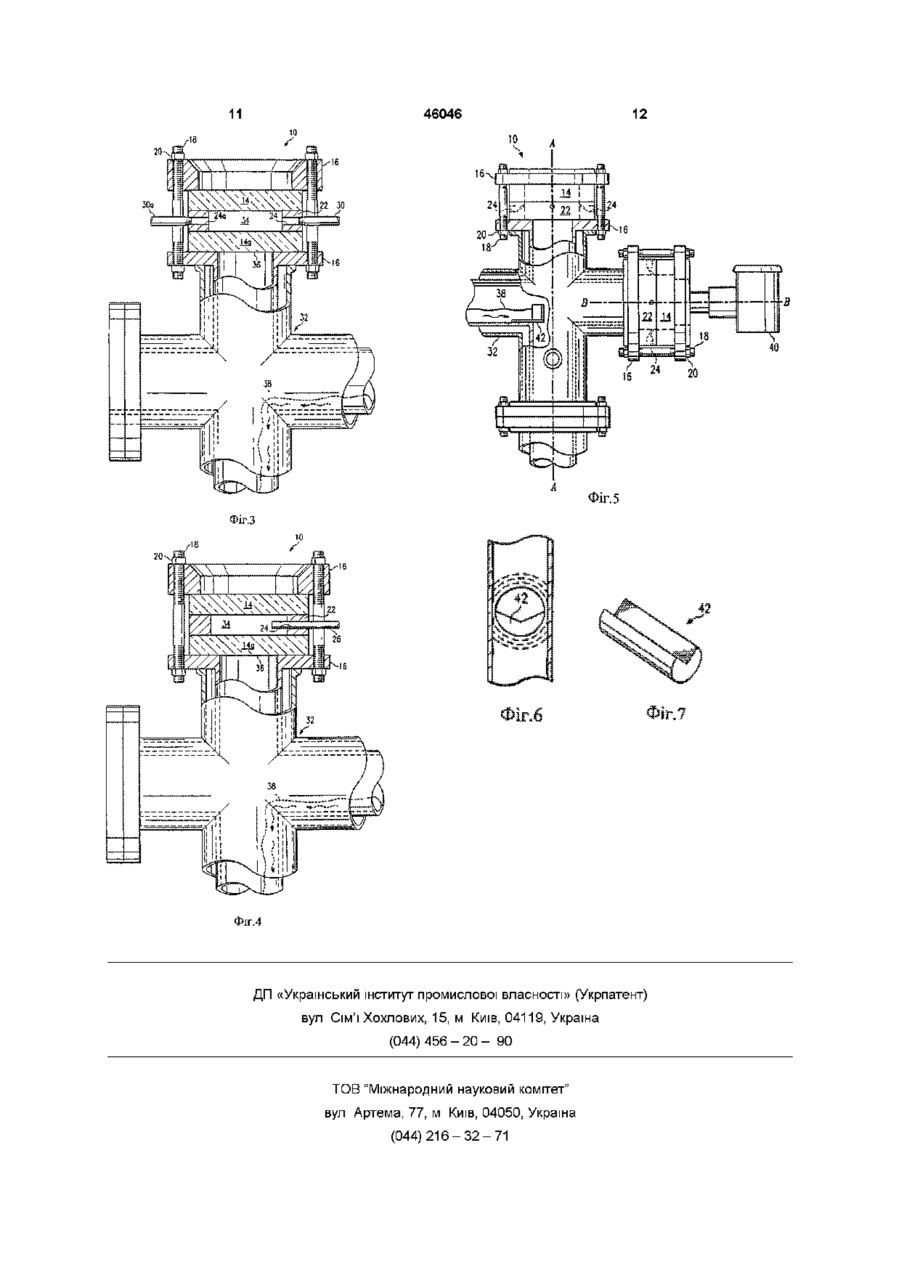

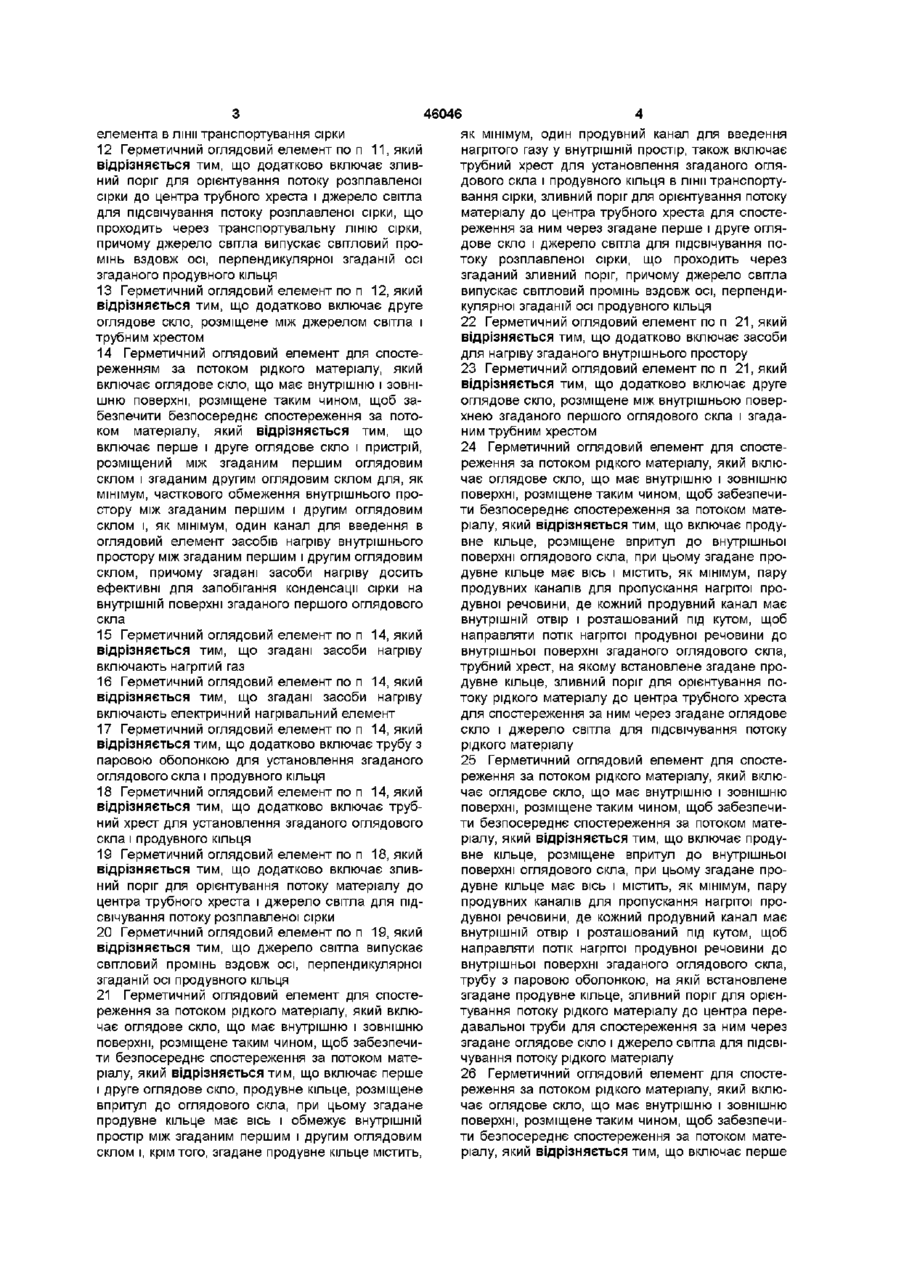

1 Герметичний оглядовий елемент для спостереження за потоком рідкого матеріалу, який включає оглядове скло, що має внутрішню і зовнішню поверхні, розміщене таким чином, щоб забезпечити безпосереднє спостереження за потоком матеріалу, який відрізняється тим, що включає джерело нагрітої продувної речовини, продувне кільце, розміщене впритул до оглядового скла, при цьому згадане продувне кільце має вісь і містить, як мінімум, пару продувних каналів для потоку згаданої нагрітої продувної речовини, згадані продувні канали розміщені на протилежних сторонах згаданого продувного кільця і розташовані в ньому під кутом, щоб направити потік нагрітої продувної речовини до внутрішньої поверхні згаданого оглядового скла і, як мінімум, один з'єднувальний елемент для з'єднання джерела продувної речовини з каналами 2 Герметичний оглядовий елемент по п 1, який відрізняється тим, що додатково включає трубу з паровою оболонкою для установлення згаданого оглядового скла і продувного кільця 3 Герметичний оглядовий елемент по п 1, який відрізняється тим, що продувні канали нахилені до внутрішньої поверхні згаданого оглядового скла під кутом біля 30° відносно внутрішньої поверхні оглядового скла 4 Герметичний оглядовий елемент по п 2, який відрізняється тим, що продувне кільце містить, як мінімум, дві пари опозитних продувних каналів, причому продувні канали нахилені до внутрішньої поверхні згаданого оглядового скла під кутом біля 30° відносно згаданого діаметра 5 Герметичний оглядовий елемент по п 1, який відрізняється тим, що додатково включає труб ний хрест для установлення згаданого оглядового елемента в лінії транспортування матеріалу 6 Герметичний оглядовий елемент по п 5, який відрізняється тим, що додатково включає зливний поріг для орієнтування потоку матеріалу до центра трубного хреста і джерело світла для підсвічування потоку матеріалу, що проходить через транспортувальну ЛІНІЮ, причому джерело світла випускає світловий промінь вздовж осі, перпендикулярної згаданій осі згаданого продувного кільця 7 Герметичний оглядовий елемент по п 6, який відрізняється тим, що додатково включає друге оглядове скло, розміщене між джерелом світла і трубним хрестом 8 Герметичний оглядовий елемент для спостереження за потоком рідкого матеріалу, який включає оглядове скло, що має внутрішню і зовнішню поверхні, розміщене таким чином, щоб забезпечити безпосереднє спостереження за потоком матеріалу, який відрізняється тим, що включає продувне кільце, яке розміщене впритул до внутрішньої поверхні оглядового скла і має вісь і площину, перпендикулярну осі, а також що містить пару опозитних продувних каналів для потоку нагрітої продувної речовини, причому згадані продувні канали мають опозитні внутрішні отвори, і згадані опозитні внутрішні отвори визначають діаметр згаданого продувного кільця, а згадані продувні канали розташовані під кутом біля 30° відносно згаданого діаметра, щоб направити потік нагрітої продувної речовини до внутрішньої поверхні згаданого оглядового скла, також включає джерело нагрітої продувної речовини, що проходить через продувні канали при достатній швидкості і температурі, щоб запобігти осадженню сірки на внутрішній поверхні оглядового скла 9 Герметичний оглядовий елемент по п 8, який відрізняється тим, що додатково включає джерело нагрітої продувної речовини і з'єднувальний елемент для з'єднання джерела продувної речовини і продувних каналів 10 Герметичний оглядовий елемент по п 8, який відрізняється тим, що додатково включає трубу з паровою оболонкою для установлення згаданого оглядового скла і продувного кільця 11 Герметичний оглядовий елемент по п 8, який відрізняється тим, що додатково включає трубний хрест для установлення згаданого оглядового О (О ^ о (О 46046 елемента в лінії транспортування сірки як мінімум, один продувний канал для введення 12 Герметичний оглядовий елемент по п 11, який нагрітого газу у внутрішній простір, також включає відрізняється тим, що додатково включає зливтрубний хрест для установлення згаданого огляний поріг для орієнтування потоку розплавленої дового скла і продувного кільця в лінії транспортусірки до центра трубного хреста і джерело світла вання сірки, зливний поріг для орієнтування потоку для підсвічування потоку розплавленої сірки, що матеріалу до центра трубного хреста для спостепроходить через транспортувальну ЛІНІЮ сірки, реження за ним через згадане перше і друге огляпричому джерело світла випускає світловий продове скло і джерело світла для підсвічування помінь вздовж осі, перпендикулярної згаданій осі току розплавленої сірки, що проходить через згаданого продувного кільця згаданий зливний поріг, причому джерело світла випускає світловий промінь вздовж осі, перпенди13 Герметичний оглядовий елемент по п 12, який кулярної згаданій осі продувного кільця відрізняється тим, що додатково включає друге оглядове скло, розміщене між джерелом світла і 22 Герметичний оглядовий елемент по п 21, який трубним хрестом відрізняється тим, що додатково включає засоби для нагріву згаданого внутрішнього простору 14 Герметичний оглядовий елемент для спостереженням за потоком рідкого матеріалу, який 23 Герметичний оглядовий елемент по п 21, який включає оглядове скло, що має внутрішню і зовнівідрізняється тим, що додатково включає друге шню поверхні, розміщене таким чином, щоб заоглядове скло, розміщене між внутрішньою повербезпечити безпосереднє спостереження за потохнею згаданого першого оглядового скла і згадаком матеріалу, який відрізняється тим, що ним трубним хрестом включає перше і друге оглядове скло і пристрій, 24 Герметичний оглядовий елемент для спостерозміщений між згаданим першим оглядовим реження за потоком рідкого матеріалу, який вклюсклом і згаданим другим оглядовим склом для, як чає оглядове скло, що має внутрішню і зовнішню мінімум, часткового обмеження внутрішнього проповерхні, розміщене таким чином, щоб забезпечистору між згаданим першим і другим оглядовим ти безпосереднє спостереження за потоком матесклом і, як мінімум, один канал для введення в ріалу, який відрізняється тим, що включає продуоглядовий елемент засобів нагріву внутрішнього вне кільце, розміщене впритул до внутрішньої простору між згаданим першим і другим оглядовим поверхні оглядового скла, при цьому згадане просклом, причому згадані засоби нагріву досить дувне кільце має вісь і містить, як мінімум, пару ефективні для запобігання конденсації сірки на продувних каналів для пропускання нагрітої провнутрішній поверхні згаданого першого оглядового дувної речовини, де кожний продувний канал має скла внутрішній отвір і розташований під кутом, щоб направляти потік нагрітої продувної речовини до 15 Герметичний оглядовий елемент по п 14, який внутрішньої поверхні згаданого оглядового скла, відрізняється тим, що згадані засоби нагріву трубний хрест, на якому встановлене згадане провключають нагрітий газ дувне кільце, зливний поріг для орієнтування по16 Герметичний оглядовий елемент по п 14, який току рідкого матеріалу до центра трубного хреста відрізняється тим, що згадані засоби нагріву для спостереження за ним через згадане оглядове включають електричний нагрівальний елемент скло і джерело світла для підсвічування потоку 17 Герметичний оглядовий елемент по п 14, який рідкого матеріалу відрізняється тим, що додатково включає трубу з паровою оболонкою для установлення згаданого 25 Герметичний оглядовий елемент для спостеоглядового скла і продувного кільця реження за потоком рідкого матеріалу, який включає оглядове скло, що має внутрішню і зовнішню 18 Герметичний оглядовий елемент по п 14, який поверхні, розміщене таким чином, щоб забезпечивідрізняється тим, що додатково включає трубти безпосереднє спостереження за потоком матений хрест для установлення згаданого оглядового ріалу, який відрізняється тим, що включає продускла і продувного кільця вне кільце, розміщене впритул до внутрішньої 19 Герметичний оглядовий елемент по п 18, який поверхні оглядового скла, при цьому згадане провідрізняється тим, що додатково включає зливдувне кільце має вісь і містить, як мінімум, пару ний поріг для орієнтування потоку матеріалу до продувних каналів для пропускання нагрітої процентра трубного хреста і джерело світла для піддувної речовини, де кожний продувний канал має свічування потоку розплавленої сірки внутрішній отвір і розташований під кутом, щоб 20 Герметичний оглядовий елемент по п 19, який направляти потік нагрітої продувної речовини до відрізняється тим, що джерело світла випускає внутрішньої поверхні згаданого оглядового скла, світловий промінь вздовж осі, перпендикулярної трубу з паровою оболонкою, на якій встановлене згаданій осі продувного кільця згадане продувне кільце, зливний поріг для орієн21 Герметичний оглядовий елемент для спостетування потоку рідкого матеріалу до центра перереження за потоком рідкого матеріалу, який вклюдавальної труби для спостереження за ним через чає оглядове скло, що має внутрішню і зовнішню згадане оглядове скло і джерело світла для підсвіповерхні, розміщене таким чином, щоб забезпечичування потоку рідкого матеріалу ти безпосереднє спостереження за потоком матеріалу, який відрізняється тим, що включає перше 26 Герметичний оглядовий елемент для спостеі друге оглядове скло, продувне кільце, розміщене реження за потоком рідкого матеріалу, який вклювпритул до оглядового скла, при цьому згадане чає оглядове скло, що має внутрішню і зовнішню продувне кільце має вісь і обмежує внутрішній поверхні, розміщене таким чином, щоб забезпечипростір між згаданим першим і другим оглядовим ти безпосереднє спостереження за потоком матесклом і, крім того, згадане продувне кільце містить, ріалу, який відрізняється тим, що включає перше оглядове скло, трубу, на якій встановлене оглядове скло, і зливний поріг, встановлений всередині труби, орієнтуючий потік рідкого матеріалу до внутрішньої поверхні оглядового скла 27 Герметичний оглядовий елемент по п 26, який відрізняється тим, що труба являє собою трубу з паровою оболонкою 28 Герметичний оглядовий елемент по п 26, який відрізняється тим, що додатково включає джерело світла для підсвічування потоку рідкого матеріалу, що проходить через трубу 29 Герметичний оглядовий елемент по п 26, який відрізняється тим, що додатково включає засоби для запобігання конденсації матеріалу на внутрішній поверхні оглядового скла 30 Герметичний оглядовий елемент по п 26, який відрізняється тим, що додатково включає друге оглядове скло, розміщене між першим оглядовим склом і трубою 31 Герметичний оглядовий елемент для спостереження за потоком рідкого матеріалу, який включає оглядове скло, що має внутрішню і зовнішню Даний винахід відноситься до контролю і експлуатації установки відновлення сірки Зокрема, винахід відноситься до герметичного оглядового елемента, який дозволяє оператору агрегату регенерації сірки спостерігати за рухом рідкої сірки в різних дільницях агрегату При експлуатації агрегату регенерації сірки Клаус-типу для оператора бажано, і навіть важливо, мати можливість візуального контролю руху рідкої сірки в різних дільницях агрегату Звичайно це здійснюється за допомогою відкритих переливних елементів, які дозволяють оператору спостерігати за течією рідкої сірки за допомогою зливних порогів або герметичних бачків, які працюють при атмосферному тиску і мають гідравлічний затвор, ізолюючий технологічний процес від відкритого оглядового елемента Доступ до відкритого переливного елемента, як правило, здійснюється через навісну кришку, яка дозволяє оператору спостерігати за течією рідкої сірки через зливний поріг або герметичний бачок і таким чином визначати, чи тече рідка сірка, наприклад, з конденсатора для сірки Відкриті переливні елементи, однак, можуть стати джерелами забруднюючих викидів в атмосферу Крім того, відкриті переливні елементи можуть представляти серйозну небезпеку для персоналу як потенційне джерело газоподібного сірководню і розплавленої сірки, що виштовхується із затвора або герметизованого бачка у разі перевищення тиску в системі, що нагнітає рідку сірку І нарешті, конструкції звичайних відкритих переливних елементів, які використовують в агрегатах регенерації сірки, як правило, перешкоджають розробці нових агрегатів, розрахованих на більш високий, більш низький і особливо на змінний тиск Тому існує необхідність в забезпеченні оператора звичайного агрегату регенерації сірки Клаус-типу засобами контролю процесу виробниц 46046 6 поверхні, розміщене таким чином, щоб забезпечити безпосереднє спостереження за потоком матеріалу, який відрізняється тим, що включає перше оглядове скло, трубний хрест, на якому встановлене оглядове скло, і зливний поріг, встановлений всередині трубного хреста, орієнтуючий потік рідкого матеріалу до центра трубного хреста 32 Герметичний оглядовий елемент по п З І , який відрізняється тим, що трубний хрест має парову оболонку 33 Герметичний оглядовий елемент по п 31, який відрізняється тим, що додатково включає джерело світла для підсвічування потоку матеріалу, що проходить через трубний хрест 34 Герметичний оглядовий елемент по п 31, який відрізняється тим, що додатково включає друге оглядове скло, розміщене між першим оглядовим склом і трубним хрестом 35 Герметичний оглядовий елемент по п 31, який відрізняється тим, що додатково включає засоби для запобігання конденсації матеріалу на внутрішній поверхні другого оглядового скла тва рідкої сірки, які не мають нестач звичайних відкритих переливних елементів З патенту США № 5,297,429 відомий герметичний оглядовий пристрій, який застосовується для нагляду за технологічним процесом і дозволяє запобігти недолікам звичайних відкритих переливних елементів З патенту США № 4,888,990 відомий герметичний оглядовий елемент для нагляду за течією рідкого матеріалу, який включає оглядове скло, що має внутрішню і зовнішню поверхні, розміщене таким чином, щоб забезпечити безпосередній нагляд за течією матеріалу Крім того, у цьому патенті описується спосіб зменшення тиску на оглядове скло, що підвищує його МІЦНІСТЬ Але даний винахід не дозволяє запобігти конденсації або осадження яких-небудь речовин на внутрішній стороні скла, доступній технологічному потоку, які можуть надати оператору ускладнень при спостеріганні за рухом розплавленої речовини В основу винаходу поставлено задачу розробити пристрій, що включає герметичний оглядовий елемент для візуального контролю руху рідкої сірки в агрегаті регенерації сірки, що не допускає забруднюючих викидів в атмосферу і що не має інших нестач, характерних для звичайних відкритих переливних елементів Винахід також дозволяє експлуатувати агрегат регенерації сірки при більш високому і змінному тиску, на відміну від звичайних відкритих переливних елементів, які працюють при атмосферному тиску Крім того, винахід забезпечує підвищений захист персоналу і обладнання у разі перевищення тиску в системі Герметичний оглядовий елемент по даному винаходу включає як мінімум одне оглядове скло для нагляду за течією розплавленої рідкої сірки в лінії транспортування сірки Оглядове скло підігрівається і може оброблятися продувним газом з метою запобігання конденсації або осадженню яких 8 46046 для транспортування розплавленої сірки, що має температуру плавлення біля 113°С, як правило, мають парові оболонки для запобігання ствердіння розплавленій сірці всередині трубопроводу Герметичний оглядовий елемент 10 прикріплений до кінця труби з паровою оболонкою 12 фланцями 16, фланці можуть бути вільного типу Фланці 16 з'єднані разом стяжними болтами 18 і гайками 20 Як показано на малюнках, оглядовий елемент 10 включає продувне кільце 22 з віссю 23 Кільце 22 містить множину каналів 24, розташованих в певних дільницях по периметру продувного кільця У варіанті виконання, показаному на Фіг 1 і 2, чотири таких канали розміщені через кожні 90 градусів по периметру продувного кільця 22 Як показано на малюнках, кожний з каналів 24 проходить через продувне кільце 22 під кутом біля 30° відносно діаметра 25 продувного кільця 22, що проходить між опозитними ЗОВНІШНІМИ отворами 28 каналів 24 У каналів 24 продувного кільця 22 встановлені з'єднувальні елементи ЗО для з'єднання джерела продувного газу (не показаний), такого як газ або, переважно, інертний газ, такий як азот, з герметичним оглядовим елементом 10 Оскільки канали 24 розміщені під кутом, як описано вище, продувний газ, що нагнітається через канали 24, прагне охопити внутрішню поверхню 36 оглядового скла 14, запобігаючи конденДля більш повного уявлення про даний винасації пари або осадженню речовин, до яких схильхід і його переваги далі приводиться його докладна внутрішня поверхня оглядового скла 14 ний опис з посиланнями на ВІДПОВІДНІ малюнки, на Очисний газ може вводитися імпульсами, тоді він яких буде видаляти речовини, ОСІЛІ на внутрішній повеФіг 1 являє собою частковий вигляд збоку герхні 36 оглядового скла 14 Площа поперечного рметичного оглядового елемента по даному винаперетину каналів 24, необхідна для забезпечення ходу, достатнього потоку продувного газу для підтримки Фіг 2 являє собою поперечний розріз гермеоглядового скла 14 чистим, може варіюватися в тичного оглядового елемента по даному винаходу, залежності від діаметра оглядового скла 14, тиска Фіг 3 ЯВЛЯЄ собою трьохмірне зображення одв системі, тиска джерела продувного газу і КІЛЬКОСного з варіантів виконання герметичного оглядовоТІ каналів, що є Передбачається, однак, що у тиго елемента по даному винаходу, що включає труповому разі застосування, коли оглядове скло має бний хрест з паровою оболонкою, діаметр 6 дюймів і затиснуте у кінця труби з пароФіг 4 являє собою альтернативний варіант вивою оболонкою, що складається з чотиридюймової конання герметичного оглядового елемента по Фіг труби (Di), укладеної всередині шестидюймової З, труби (D2), для підтримки оглядового скла чистим Фіг 5 являє собою трьохмірне зображення оддосить чотирьох каналів 24 діаметром 1/8 дюйма, ного з варіантів виконання герметичного оглядоворозташованих через кожні 90 градусів по периметго елемента по даному винаходу, що включає дору продувного кільця 22 і похилих, як описано радаткові компоненти, ніше, при умові, що температура і тиск продувної Фіг 6 являє собою поперечний розріз вздовж речовини мають оптимальні значення Герметичлінії А-А по Фіг 5, і ний оглядовий елемент по Фіг 1 може бути розміФіг 7 являє собою трьохмірне зображення щений на потрібних дільницях агрегату регенеразливного порога, що використовується в герметиції сірки, щоб дати можливість оператору чному оглядовому елементі по Фіг 5 спостерігати за рухом розплавленої сірки через На всіх прикладених малюнках однакові позизливний поріг або герметичний бачок Наприклад, ції означені однакові або подібні деталі, зокрема, герметичний оглядовий елемент 10 може бути на Фіг 1, 2 І 3 показаний перший варіант виконанвстановлений вгорі бака для сірки над відкритим ня герметичного оглядового елемента 10 по данозливним порогом, щоб дати можливість оператору му винаходу Оглядовий елемент 10 встановлений агрегату регенерації сірки спостерігати за рухом на трубі з паровою оболонкою 12 і включає оглярозплавленої сірки через зливний поріг, не відкридове скло 14, переважно армоване сталлю Термін ваючи бак в атмосферу "труба з паровою оболонкою" відноситься тут до труби меншого діаметра, наприклад, 4 дюйми, яка Альтернативний варіант герметичного оглядовставлена в трубу більшого діаметра, наприклад, вого елемента по даному винаходу показаний на 6 дюймів Пара нагнітається в простір між більшою Фіг 3, де зображений трубний хрест з паровою і меншою трубами для того, щоб нагрівати меншу оболонкою 32, який може бути розміщений в лінії трубу і запобігати ствердінню матеріалу, що протітранспортування рідкої сірки Герметичний оглякає через меншу трубу Ліни, ЩО використовуються довий елемент 10 включає два оглядових скла 14, небудь речовин на внутрішній стороні скла, доступній технологічному потоку У одному з варіантів здійснення винаходу два оглядових скла, встановлені з двох сторін продувного кільця, обмежують внутрішню область, що нагрівається гарячим газом, парою або електричним нагрівальним елементом Крім того, пристрій може бути оснащений зливним порогом і джерелом світла для регулювання напряму і підсвічування розплавленого потоку Герметичний оглядовий елемент може включати трубу з паровою оболонкою або трубний хрест для установки оглядового скла у ВІДПОВІДНИХ МІСЦЯХ агрегату регенерації сірки і/або на лінії транспортування сірки, щоб дати можливість оператору спостерігати за рухом рідкої сірки, з усуненням потенційної можливості вивільнення пари в атмосферу Оскільки герметичний оглядовий елемент по даному винаходу не містить гідравлічного затвора, який може бути зірваний у разі перевищення тиску в агрегаті, то цей герметичний оглядовий елемент допускає експлуатацію агрегату при більш низькому, більш високому і, що особливо важливо, при змінному тиску Таким чином, герметичний оглядовий елемент по даному винаходу володіє численними перевагами в порівнянні із звичайними відкритими оглядовими елементами розділених продувним кільцем 22 Оглядове скло 14 і продувне кільце 22 затиснул на трубному хресті з паровою оболонкою 32 за допомогою фланців 16, які кріпляться стяжними болтами 18 і гайками 20 Як показано на малюнку, верхнє і нижнє оглядові скла 14 і 14а, а також продувне кільце 22 обмежують внутрішній простір 34 Через продувне кільце 22 проходять канали 24 і 24а, забезпечуючи сполучення між з'єднувальними елементами ЗО і 30а і внутрішнім простором 34 Нагрівальна речовина з джерела (не показаний), наприклад, пара або гарячий інертний газ, нагнітається у внутрішній простір 34 через один або більш з'єднувальних елементів ЗО і канали 24 Нагрівальна речовина нагріває нижнє оглядове скло 14а до температури, достатньої для запобігання конденсації пари на внутрішній поверхні 36 нижнього оглядового скла 14а Конденсат або охолоджений газ виходить з внутрішнього простору 34 через один або більше канали 24а і з'єднувальні елементи 30а Оскільки оглядове скло 14а нагріте в достатній мірі, щоб запобігти конденсації пари, особливо пари сірки, під час роботи агрегату воно буде залишатися практично чистим Таким чином, оператор агрегату регенерації сірки може спостерігати за рухом розплавленої сірки 38 через оглядове скло 14 і 14а під час роботи агрегату регенерації сірки Як додатковий варіант, між нижнім оглядовим склом 14а і трубним хрестом з паровою оболонкою 32 може бути вставлене друге продувне кільце типу показаного на Фіг 1, щоб очищати внутрішню поверхню 36 оглядового скла На продувною речовиною, такою як пара або інертний газ Альтернативою використанню газоподібної нагрівальної речовини може бути електричний нагрівальний елемент, що використовується для нагріву внутрішнього простору 34, як показано на Фіг 4 У цьому варіанті виконання резистивний нагрівальний елемент 26 вставлений через канал 24 у внутрішній простір 34, обмежений верхнім оглядовим склом 14, продувним кільцем 22 і нижнім оглядовим склом 14а Нагрівальний елемент 26 може бути також розплющений між верхнім оглядовим склом 14 і нижнім оглядовим склом 14а, і таким чином усувається необхідність в продувному КІЛЬЦІ 22 Крім того, між нижнім оглядовим склом 14а і трубним хрестом з паровою оболонкою 32 може бути вставлене друге продувне кільце типу показаного на Фіг 1, щоб очищати внутрішню 46046 10 поверхню 36 оглядового скла 14а продувною речовиною, такою як інертний газ На Фіг 5, 6 І 7 представлений наступний варіант виконання герметичного оглядового елемента по даному винаходу Герметичний оглядовий елемент 10 типу показаного на Фіг 1 і 2 встановлений на трубному хресті з паровою оболонкою 32 Через центр продувного кільця 22 проходить вісь А-А вздовж лінії зору оператора, який дивиться через оглядове скло 14 Щоб поліпшити видимість потоку сірки, що проходить через трубний хрест, встановлений пристрій підсвічування 40 і зливний поріг 42 Пристрій підсвічування 40 затиснутии фланцем 16 за допомогою стяжних болтів 18 і гайок 20 так, щоб направити промінь світла вздовж осі В-В, перпендикулярної осі А-А Зливний поріг 42 розміщений в трубному хресті навпроти пристрою підсвічування 40 і виступає в центральну область трубного хреста з паровою оболонкою 32 Таким чином, розплавлена сірка 38, що протікає через трубний хрест, наприклад, з конденсатора сірки, тече через поріг 42 вздовж співпадаючої з віссю АА лінії зору оператора, що спостерігає за течією Крім того, розплавлена сірка, що протікає через поріг, освітлена променем світла з пристрою підсвічування 40, направленим вздовж осі В-В, перпендикулярної осі А-А, і таким чином може бути краще розглянута при несприятливих умовах освітлення Хоч варіант виконання винаходу, показаний на Фіг 5, представлений у вигляді однолінзової конструкції з продувним кільцем того ж типу, який описаний для конструкції по Фіг 1, однолінзова конструкція може бути замінена двохлінзовою конструкцією по Фіг 3 або 4, в залежності від конкретного випадку застосування Крім того, двохлінзова конструкція по Фіг 3 або 4 може бути забезпечена другим продувним кільцем типу показаного на Фіг 1, вставленим між нижнім оглядовим склом 14а і трубним хрестом з паровою оболонкою 32, щоб очищати внутрішню поверхню 36 продувною речовиною, такою як інертний газ Хоч даний винахід розглянутий на прикладах приведених вище варіантів виконання, потрібно розуміти, що винахід не обмежено описаними варіантами і може включати різні перестановки, модифікації і заміни деталей і елементів без відступу від загального значення і технічної області винаходу з о Фіг.2 Фіг 1 11 46046 12 16 Фіг. 5 Фіг.З Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
