Стельові членовані ворота для ворітних отворів з дуже малою висотою перемички

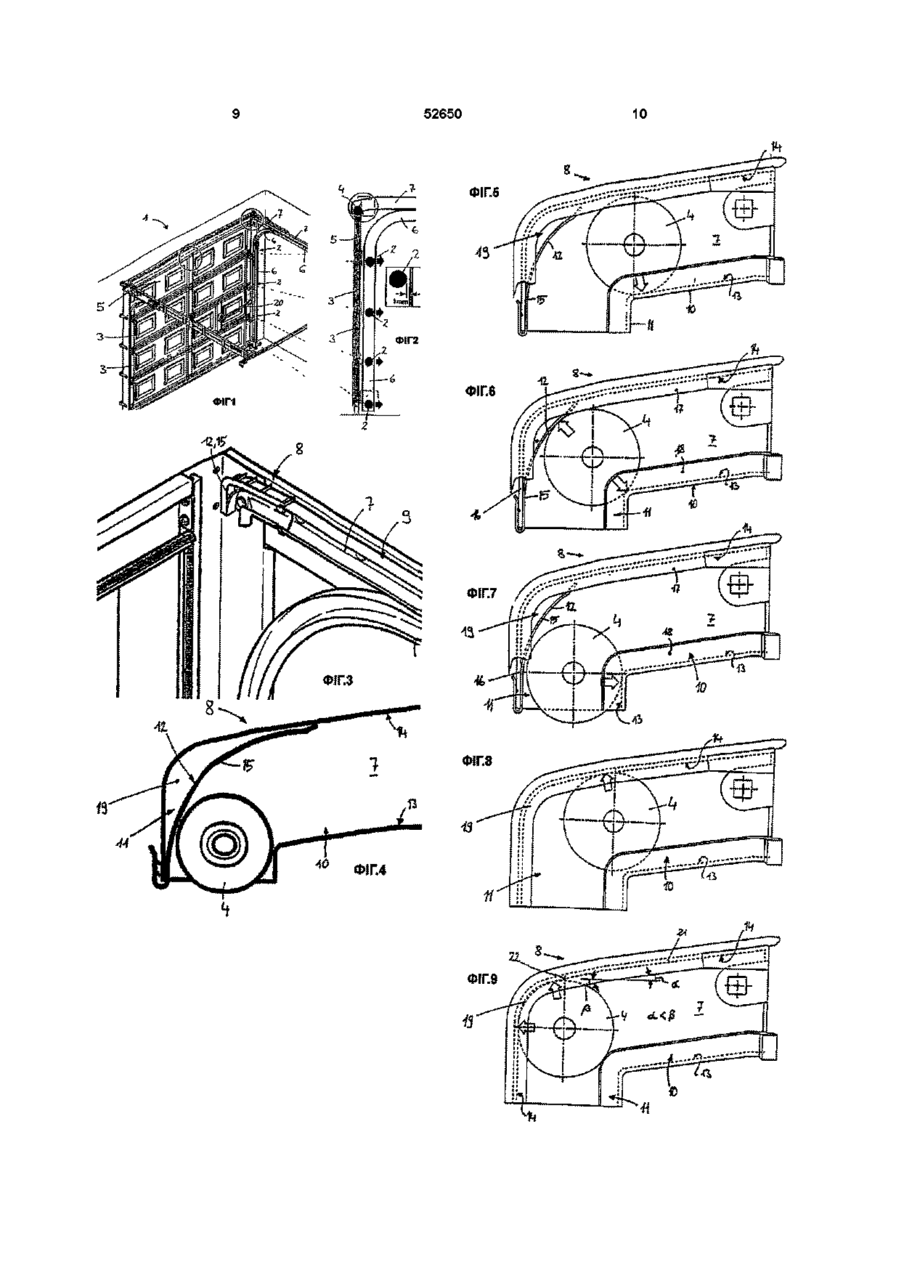

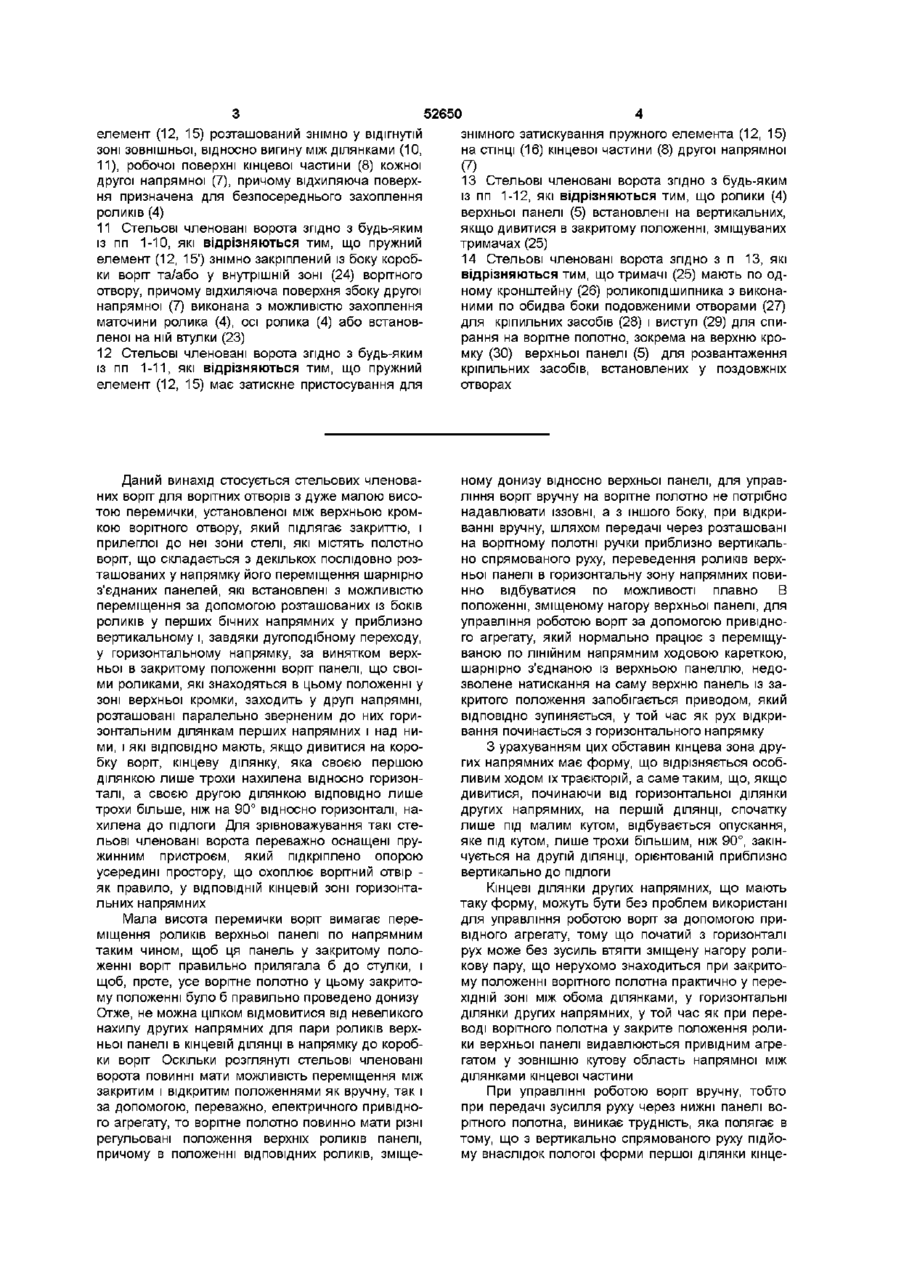

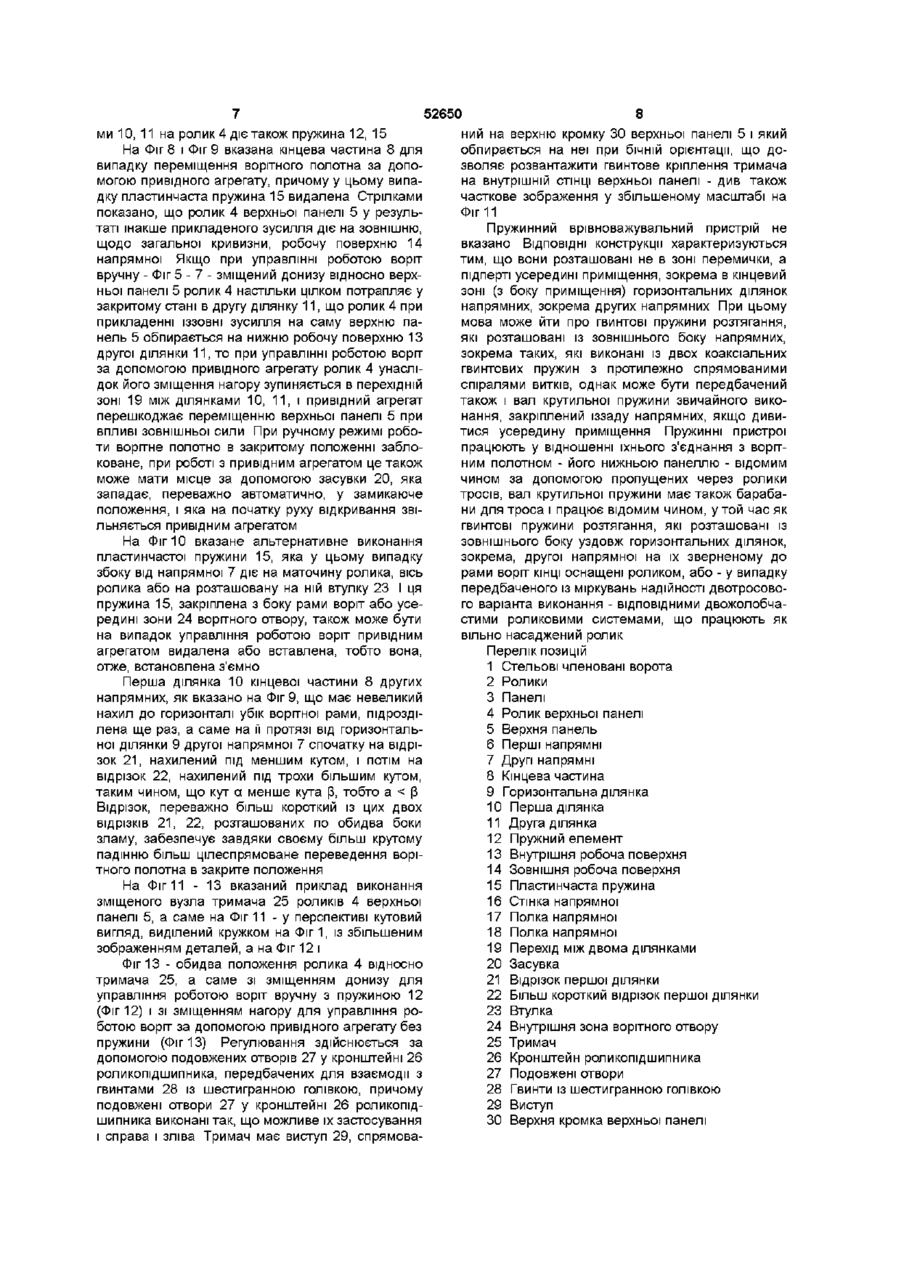

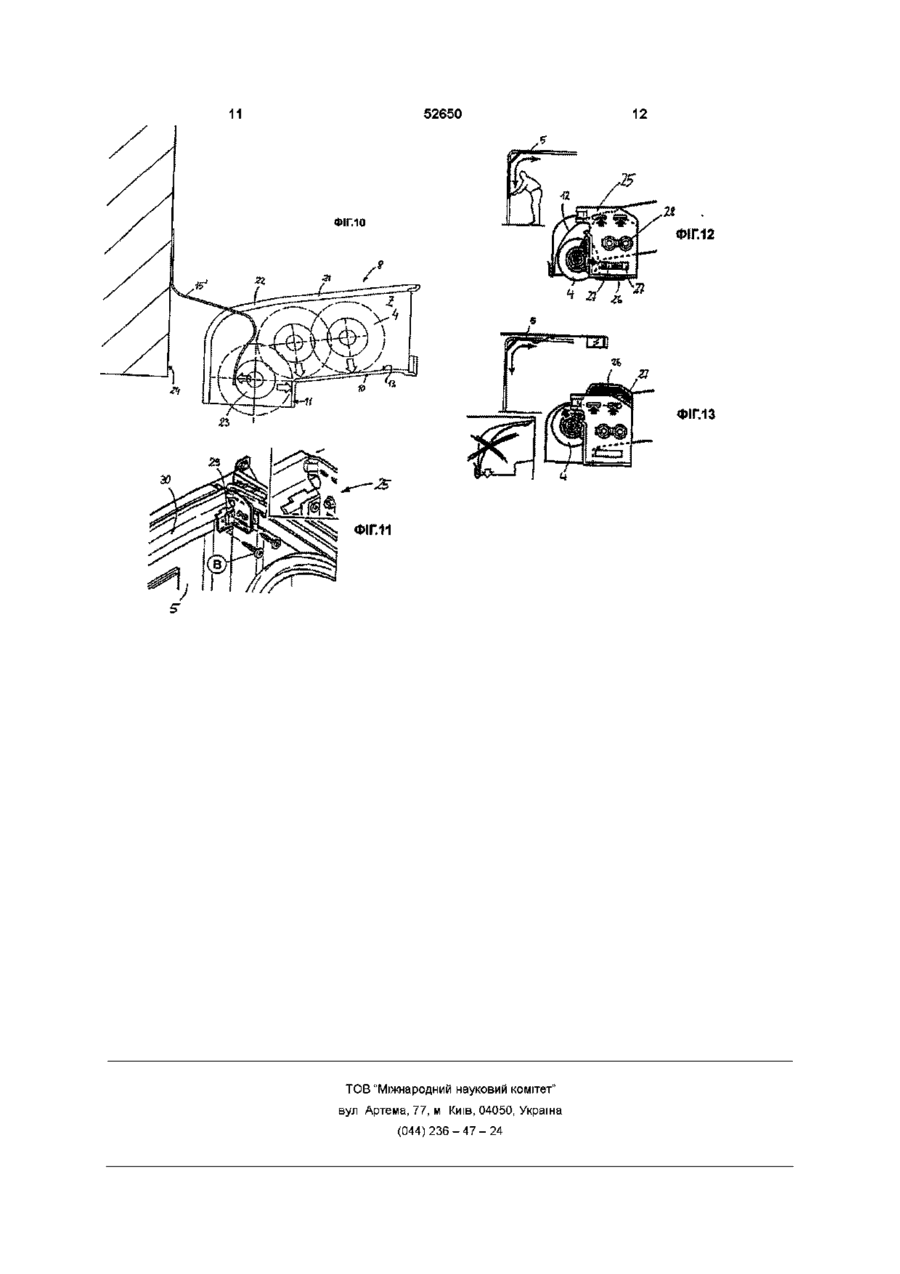

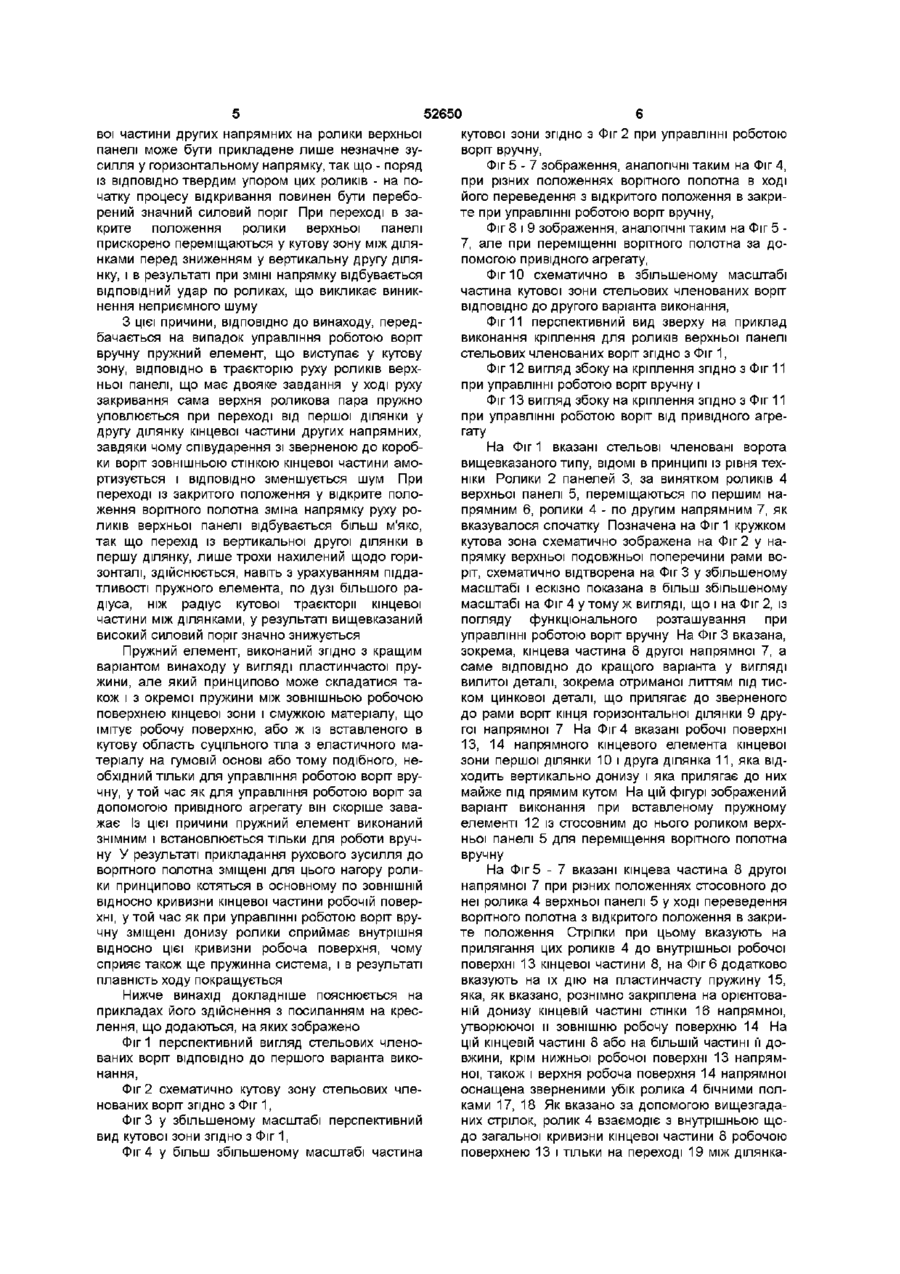

1 Стельові членовані ворота для ворітних отворів з дуже малою висотою перемички між верхньою кромкою ворітного отвору, який підлягає закриттю, і прилеглою до неї зоною стелі або подібних, що містять полотно воріт, яке складається з кількох шарнірно з'єднаних послідовно в напрямку переміщення панелей (3, 5), які встановлені з можливістю переміщення за допомогою розташованих із боків роликів (2) у перших бічних напрямних (6) у приблизно вертикальному і, завдяки дугоподібному з'єднанню, у горизонтальному напрямку, за винятком верхньої, в закритому положенні воріт панелі (5), яка своїми роликами (4), що знаходяться в цьому положенні в зоні (ЗО) верхньої кромки, заходить у другі напрямні (7), розташовані паралельно зверненим до них горизонтальним ділянкам перших напрямних (6) і над ними, і які мають, якщо дивитися на коробку воріт, кінцеву частину (8), яка своєю першою ділянкою (10) лише трохи нахилена відносно горизонталі, а своєю другою ділянкою (11) ВІДПОВІДНО лише трохи більше ніж на 90°до горизонталі нахилена до підлоги, які відрізняються тим, що ролики (4) верхньої панелі (5) встановлені з можливістю зміщення перпендикулярно до їх осей і що перехідні зони (19) між першою і другою ділянками (10, 11) мають пружні елементи (12, 15, 15') з гнучкою відхиляючою поверхнею для підпружинення ролика (4), що входить у перехідну зону (19), і для відхилення його з однієї ділянки в іншу 2 Стельові членовані ворота згідно з п 1, які відрізняються тим, що врівноважувальний пружинний пристрій, встановлений усередині приміщен ОТВОРІВ З ДУЖЕ МАЛОЮ ВИСОТОЮ ня, що має ворітний отвір, переважно в кінцевій зоні напрямних (6, 7), і з'єднаний із нижньою панеллю ворітного полотна за допомогою пропущених через шківи тросів 3 Стельові членовані ворота згідно з п 2, які відрізняються тим, що пружинний пристрій містить гвинтові пружини розтягання, що переважно мають по дві коаксіальні гвинтові пружини з протилежно спрямованими спіралями витків і розташовані із зовнішнього боку напрямних (6, 7) 4 Стельові членовані ворота згідно з п 3, які відрізняються тим, що гвинтові пружини розтягання мають на їх зверненому до коробки воріт КІНЦІ ШКІВ тросової тяги, який працює як вільнонасаджений шків 5 Стельові членовані ворота згідно з будь-яким із пп 2-4, які відрізняються тим, що пружинний пристрій містить вал крутильної пружини, встановлений позаду напрямних (6, 7), якщо дивитися усередину приміщення 6 Стельові членовані ворота згідно з будь-яким із пп 1-5, які відрізняються тим, що перша ділянка (10) кінцевої частини (8) кожної другої напрямної (7) підрозділена на відрізки (21, 22), із яких перший відрізок (21), який прилягає до горизонтальної ділянки (9) другої напрямної (7), має менший кут ** -нахилу, ніж другий відрізок (22), розташований ближче до перегину між ділянками (10, 11), причому другий відрізок (22) переважно коротший ніж перший відрізок (21) 7 Стельові членовані ворота згідно з будь-яким із пп 1-6, які відрізняються тим, що пружний елемент (12) містить пластинчасту пружину (15, 15'), яка має пружну відхиляючу поверхню 8 Стельові членовані ворота згідно з будь-яким із пп 1-6, які відрізняються тим, що пружний елемент (12) містить у собі смужку матеріалу, що має відхиляючу поверхню, і окрему пружину, що пружно підпирає смужку матеріалу 9 Стельові членовані ворота згідно з будь-яким із пп 1-6, які відрізняються тим, що пружний елемент містить тіло, що має пружну відхиляючу поверхню, переважно суцільне тіло з еластичного матеріалу на основі гуми або подібного матеріалу 10 Стельові членовані ворота згідно з будь-яким із пп 1-9, які відрізняються тим, що пружний о о ю (О ю елемент (12, 15) розташований знімно у відігнутій зоні зовнішньої, відносно вигину між ділянками (10, 11), робочої поверхні кінцевої частини (8) кожної другої напрямної (7), причому відхиляюча поверхня призначена для безпосереднього захоплення роликів (4) 11 Стельові членовані ворота згідно з будь-яким із пп 1-10, які відрізняються тим, що пружний елемент (12, 15') знімно закріплений із боку коробки воріт та/або у внутрішній зоні (24) ворітного отвору, причому відхиляюча поверхня збоку другої напрямної (7) виконана з можливістю захоплення маточини ролика (4), осі ролика (4) або встановленої на ній втулки (23) 12 Стельові членовані ворота згідно з будь-яким із пп 1-11, які відрізняються тим, що пружний елемент (12, 15) має затискне пристосування для Даний винахід стосується стельових членованих воріт для ворітних отворів з дуже малою висотою перемички, установленої між верхньою кромкою ворітного отвору, який підлягає закриттю, і прилеглої до неї зони стелі, які містять полотно воріт, що складається з декількох послідовно розташованих у напрямку його переміщення шарнірно з'єднаних панелей, які встановлені з можливістю переміщення за допомогою розташованих із боків роликів у перших бічних напрямних у приблизно вертикальному і, завдяки дугоподібному переходу, у горизонтальному напрямку, за винятком верхньої в закритому положенні воріт панелі, що своїми роликами, які знаходяться в цьому положенні у зоні верхньої кромки, заходить у другі напрямні, розташовані паралельно зверненим до них горизонтальним ділянкам перших напрямних і над ними, і які ВІДПОВІДНО мають, якщо дивитися на коробку воріт, кінцеву ділянку, яка своєю першою ділянкою лише трохи нахилена відносно горизонталі, а своєю другою ділянкою ВІДПОВІДНО лише трохи більше, ніж на 90° відносно горизонталі, нахилена до підлоги Для зрівноважування такі стельові членовані ворота переважно оснащені пружинним пристроєм, який підкріплено опорою усередині простору, що охоплює ворітний отвір як правило, у ВІДПОВІДНІЙ кінцевій зоні горизонтальних напрямних Мала висота перемички воріт вимагає переміщення роликів верхньої панелі по напрямним таким чином, щоб ця панель у закритому положенні воріт правильно прилягала б до стулки, і щоб, проте, усе ворітне полотно у цьому закритому положенні було б правильно проведено донизу Отже, не можна цілком відмовитися від невеликого нахилу других напрямних для пари роликів верхньої панелі в кінцевій ДІЛЯНЦІ В напрямку до коробки воріт Оскільки розглянуті стельові членовані ворота повинні мати можливість переміщення між закритим і відкритим положеннями як вручну, так і за допомогою, переважно, електричного привідного агрегату, то ворітне полотно повинно мати різні регульовані положення верхніх роликів панелі, причому в положенні ВІДПОВІДНИХ роликів, зміще 52650 знімного затискування пружного елемента (12, 15) на СТІНЦІ (16) кінцевої частини (8) другої напрямної (7) 13 Стельові членовані ворота згідно з будь-яким із пп 1-12, які відрізняються тим, що ролики (4) верхньої панелі (5) встановлені на вертикальних, якщо дивитися в закритому положенні, зміщуваних тримачах (25) 14 Стельові членовані ворота згідно з п 13, які відрізняються тим, що тримачі (25) мають по одному кронштейну (26) роликопідшипника з виконаними по обидва боки подовженими отворами (27) для кріпильних засобів (28) і виступ (29) для спирання на ворітне полотно, зокрема на верхню кромку (ЗО) верхньої панелі (5) для розвантаження кріпильних засобів, встановлених у поздовжніх отворах ному донизу відносно верхньої панелі, для управління воріт вручну на ворітне полотно не потрібно надавлювати ІЗЗОВНІ, а з іншого боку, при відкриванні вручну, шляхом передачі через розташовані на ворітному полотні ручки приблизно вертикально спрямованого руху, переведення роликів верхньої панелі в горизонтальну зону напрямних повинно відбуватися по можливості плавно В положенні, зміщеному нагору верхньої панелі, для управління роботою воріт за допомогою привідного агрегату, який нормально працює з переміщуваною по ЛІНІЙНИМ напрямним ходовою кареткою, шарнірно з'єднаною із верхньою панеллю, недозволене натискання на саму верхню панель із закритого положення запобігається приводом, який ВІДПОВІДНО зупиняється, у той час як рух відкривання починається з горизонтального напрямку З урахуванням цих обставин кінцева зона других напрямних має форму, що відрізняється особливим ходом їх траєкторій, а саме таким, що, якщо дивитися, починаючи від горизонтальної ділянки других напрямних, на першій ДІЛЯНЦІ, спочатку лише під малим кутом, відбувається опускання, яке під кутом, лише трохи більшим, ніж 90°, закінчується на другій ДІЛЯНЦІ, орієнтованій приблизно вертикально до підлоги Кінцеві ділянки других напрямних, що мають таку форму, можуть бути без проблем використані для управління роботою воріт за допомогою привідного агрегату, тому що початий з горизонталі рух може без зусиль втягти зміщену нагору роликову пару, що нерухомо знаходиться при закритому положенні ворітного полотна практично у перехідній зоні між обома ділянками, у горизонтальні ділянки других напрямних, у той час як при переводі ворітного полотна у закрите положення ролики верхньої панелі видавлюються привідним агрегатом у зовнішню кутову область напрямної між ділянками кінцевої частини При управлінні роботою воріт вручну, тобто при передачі зусилля руху через нижні панелі ворітного полотна, виникає трудність, яка полягає в тому, що з вертикально спрямованого руху підйому внаслідок пологої форми першої ділянки кінце 52650 кутової зони згідно з Фіг 2 при управлінні роботою воі частини других напрямних на ролики верхньої воріт вручну, панелі може бути прикладене лише незначне зуФіг 5 - 7 зображення, аналогічні таким на Фіг 4, силля у горизонтальному напрямку, так що - поряд при різних положеннях ворітного полотна в ході із ВІДПОВІДНО твердим упором цих роликів - на пойого переведення з відкритого положення в закричатку процесу відкривання повинен бути переботе при управлінні роботою воріт вручну, рений значний силовий поріг При переході в закрите положення ролики верхньої панелі Фіг 8 і 9 зображення, аналогічні таким на Фіг 5 прискорено переміщаються у кутову зону між діля7, але при переміщенні ворітного полотна за донками перед зниженням у вертикальну другу діляпомогою привідного агрегату, нку, і в результаті при ЗМІНІ напрямку відбувається Фіг 10 схематично в збільшеному масштабі ВІДПОВІДНИЙ удар по роликах, що викликає виникчастина кутової зони стельових членованих воріт нення неприємного шуму ВІДПОВІДНО до другого варіанта виконання, З цієї причини, ВІДПОВІДНО до винаходу, передФіг 11 перспективний вид зверху на приклад бачається на випадок управління роботою воріт виконання кріплення для роликів верхньої панелі вручну пружний елемент, що виступає у кутову стельових членованих воріт згідно з Фіг 1, зону, ВІДПОВІДНО в траєкторію руху роликів верхФіг 12 вигляд збоку на кріплення згідно з Фіг 11 ньої панелі, що має двояке завдання у ході руху при управлінні роботою воріт вручну і закривання сама верхня роликова пара пружно Фіг 13 вигляд збоку на кріплення згідно з Фіг 11 уловлюється при переході від першої ділянки у при управлінні роботою воріт від привідного агредругу ділянку кінцевої частини других напрямних, гату завдяки чому співударення зі зверненою до коробНа Фіг 1 вказані стельові членовані ворота ки воріт зовнішньою стінкою кінцевої частини амовищевказаного типу, ВІДОМІ В принципі із рівня техртизується і ВІДПОВІДНО зменшується шум При ніки Ролики 2 панелей 3, за винятком роликів 4 переході із закритого положення у відкрите половерхньої панелі 5, переміщаються по першим наження ворітного полотна зміна напрямку руху ропрямним 6, ролики 4 - по другим напрямним 7, як ликів верхньої панелі відбувається більш м'яко, вказувалося спочатку Позначена на Фіг 1 кружком так що перехід із вертикальної другої ділянки в кутова зона схематично зображена на Фіг 2 у напершу ділянку, лише трохи нахилений щодо горипрямку верхньої подовжньої поперечини рами возонталі, здійснюється, навіть з урахуванням піддаріт, схематично відтворена на Фіг 3 у збільшеному тливості пружного елемента, по дузі більшого рамасштабі і ескізно показана в більш збільшеному діуса, ніж радіус кутової траєкторії кінцевої масштабі на Фіг 4 у тому ж вигляді, що і на Фіг 2, із частини між ділянками, у результаті вищевказаний погляду функціонального розташування при високий силовий поріг значно знижується управлінні роботою воріт вручну На Фіг 3 вказана, зокрема, кінцева частина 8 другої напрямної 7, а Пружний елемент, виконаний згідно з кращим саме ВІДПОВІДНО до кращого варіанта у вигляді варіантом винаходу у вигляді пластинчастої прувилитої деталі, зокрема отриманої литтям під тисжини, але який принципово може складатися таком цинкової деталі, що прилягає до зверненого кож і з окремої пружини між зовнішньою робочою до рами воріт кінця горизонтальної ділянки 9 друповерхнею кінцевої зони і смужкою матеріалу, що гої напрямної 7 На Фіг 4 вказані робочі поверхні імітує робочу поверхню, або ж із вставленого в 13, 14 напрямного кінцевого елемента кінцевої кутову область суцільного тіла з еластичного мазони першої ділянки 10 і друга ділянка 11, яка відтеріалу на гумовій основі або тому подібного, неходить вертикально донизу і яка прилягає до них обхідний тільки для управління роботою воріт врумайже під прямим кутом На цій фігурі зображений чну, у той час як для управління роботою воріт за варіант виконання при вставленому пружному допомогою привідного агрегату він скоріше заваелементі 12 із стосовним до нього роликом верхжає Із цієї причини пружний елемент виконаний ньої панелі 5 для переміщення ворітного полотна знімним і встановлюється тільки для роботи вручвручну ну У результаті прикладання рухового зусилля до ворітного полотна зміщені для цього нагору ролиНа Фіг 5 - 7 вказані кінцева частина 8 другої ки принципово котяться в основному по ЗОВНІШНІЙ напрямної 7 при різних положеннях стосовного до відносно кривизни кінцевої частини робочій повернеї ролика 4 верхньої панелі 5 у ході переведення хні, у той час як при управлінні роботою воріт вруворітного полотна з відкритого положення в закричну зміщені донизу ролики сприймає внутрішня те положення Стрілки при цьому вказують на відносно цієї кривизни робоча поверхня, чому прилягання цих роликів 4 до внутрішньої робочої сприяє також ще пружинна система, і в результаті поверхні 13 кінцевої частини 8, на Фіг 6 додатково плавність ходу покращується вказують на їх дію на пластинчасту пружину 15, яка, як вказано, рознімно закріплена на орієнтоваНижче винахід докладніше пояснюється на ній донизу кінцевій частині стінки 16 напрямної, прикладах його здійснення з посиланням на кресутворюючої и зовнішню робочу поверхню 14 На лення, що додаються, на яких зображено цій кінцевій частині 8 або на більшій частині її доФіг 1 перспективний вигляд стельових членовжини, крім нижньої робочої поверхні 13 напрямваних воріт ВІДПОВІДНО до першого варіанта виконої, також і верхня робоча поверхня 14 напрямної нання, оснащена зверненими убік ролика 4 бічними полФіг 2 схематично кутову зону стельових члеками 17, 18 Як вказано за допомогою вищезгаданованих воріт згідно з Фіг 1, них стрілок, ролик 4 взаємодіє з внутрішньою щоФіг 3 у збільшеному масштабі перспективний до загальної кривизни кінцевої частини 8 робочою вид кутової зони згідно з Фіг 1, поверхнею 13 і тільки на переході 19 між ділянкаФіг 4 у більш збільшеному масштабі частина 52650 8 ний на верхню кромку ЗО верхньої панелі 5 і який обпирається на неї при бічній орієнтації, що дозволяє розвантажити гвинтове кріплення тримача на внутрішній СТІНЦІ верхньої панелі - див також часткове зображення у збільшеному масштабі на Фіг 11 Пружинний врівноважувальний пристрій не вказано ВІДПОВІДНІ конструкції характеризуються тим, що вони розташовані не в зоні перемички, а підперті усередині приміщення, зокрема в кінцевий зоні (з боку приміщення) горизонтальних ділянок напрямних, зокрема других напрямних При цьому мова може йти про гвинтові пружини розтягання, які розташовані із зовнішнього боку напрямних, зокрема таких, які виконані із двох коаксіальних гвинтових пружин з протилежно спрямованими спіралями витків, однак може бути передбачений також і вал крутильної пружини звичайного виконання, закріплений іззаду напрямних, якщо дивитися усередину приміщення Пружинні пристрої працюють у відношенні їхнього з'єднання з ворітним полотном - його нижньою панеллю - відомим чином за допомогою пропущених через ролики тросів, вал крутильної пружини має також барабани для троса і працює відомим чином, у той час як гвинтові пружини розтягання, які розташовані із зовнішнього боку уздовж горизонтальних ділянок, На Фіг 10 вказане альтернативне виконання зокрема, другої напрямної на їх зверненому до пластинчастої пружини 15, яка у цьому випадку рами воріт КІНЦІ оснащені роликом, або - у випадку збоку від напрямної 7 діє на маточину ролика, вісь передбаченого із міркувань надійності двотросоворолика або на розташовану на ній втулку 23 І ця го варіанта виконання - ВІДПОВІДНИМИ двожолобчапружина 15, закріплена з боку рами воріт або усестими роликовими системами, що працюють як редині зони 24 ворітного отвору, також може бути вільно насаджений ролик на випадок управління роботою воріт привідним агрегатом видалена або вставлена, тобто вона, Перелік позицій отже, встановлена з'ємно 1 Стельові членовані ворота Перша ділянка 10 кінцевої частини 8 других 2 Ролики напрямних, як вказано на Фіг 9, що має невеликий 3 Панелі нахил до горизонталі убік ворітної рами, підрозді4 Ролик верхньої панелі лена ще раз, а саме на її протязі від горизонталь5 Верхня панель ної ділянки 9 другої напрямної 7 спочатку на відрі6 Перші напрямні зок 21, нахилений під меншим кутом, і потім на 7 Другі напрямні відрізок 22, нахилений під трохи більшим кутом, 8 Кінцева частина таким чином, що кут а менше кута [3, тобто а < [ З 9 Горизонтальна ділянка Відрізок, переважно більш короткий із цих двох 10 Перша ділянка відрізків 21, 22, розташованих по обидва боки 11 Друга ділянка зламу, забезпечує завдяки своєму більш крутому 12 Пружний елемент падінню більш цілеспрямоване переведення ворі13 Внутрішня робоча поверхня тного полотна в закрите положення 14 Зовнішня робоча поверхня На Фіг 11 - 13 вказаний приклад виконання 15 Пластинчаста пружина зміщеного вузла тримача 25 роликів 4 верхньої 16 Стінка напрямної панелі 5, а саме на Фіг 11 - у перспективі кутовий 17 Полка напрямної вигляд, виділений кружком на Фіг1, із збільшеним 18 Полка напрямної зображенням деталей, а на Фіг 12 і 19 Перехід між двома ділянками Фіг 13 - обидва положення ролика 4 відносно 20 Засувка тримача 25, а саме зі зміщенням донизу для 21 Відрізок першої ділянки управління роботою воріт вручну з пружиною 12 22 Більш короткий відрізок першої ділянки (Фіг 12) і зі зміщенням нагору для управління ро23 Втулка ботою воріт за допомогою привідного агрегату без 24 Внутрішня зона ворітного отвору пружини (Фіг 13) Регулювання здійснюється за 25 Тримач допомогою подовжених отворів 27 у кронштейні 26 26 Кронштейн роликопідшипника роликопідшипника, передбачених для взаємодії з 27 Подовжені отвори гвинтами 28 із шестигранною голівкою, причому 28 Гвинти із шестигранною голівкою подовжені отвори 27 у кронштейні 26 роликопід29 Виступ шипника виконані так, що можливе їх застосування 30 Верхня кромка верхньої панелі і справа і зліва Тримач має виступ 29, спрямовами 10, 11 на ролик 4 діє також пружина 12, 15 На Фіг 8 і Фіг 9 вказана кінцева частина 8 для випадку переміщення ворітного полотна за допомогою привідного агрегату, причому у цьому випадку пластинчаста пружина 15 видалена Стрілками показано, що ролик 4 верхньої панелі 5 у результаті інакше прикладеного зусилля діє на зовнішню, щодо загальної кривизни, робочу поверхню 14 напрямної Якщо при управлінні роботою воріт вручну - Фіг 5 - 7 - зміщений донизу відносно верхньої панелі 5 ролик 4 настільки цілком потрапляє у закритому стані в другу ділянку 11, що ролик 4 при прикладенні ІЗЗОВНІ зусилля на саму верхню панель 5 обпирається на нижню робочу поверхню 13 другої ділянки 11, то при управлінні роботою воріт за допомогою привідного агрегату ролик 4 унаслідок його зміщення нагору зупиняється в перехідній зоні 19 між ділянками 10, 11, і привідний агрегат перешкоджає переміщенню верхньої панелі 5 при впливі зовнішньої сили При ручному режимі роботи ворітне полотно в закритому положенні заблоковане, при роботі з привідним агрегатом це також може мати місце за допомогою засувки 20, яка западає, переважно автоматично, у замикаюче положення, і яка на початку руху відкривання звільняється привідним агрегатом 52650 10 ФІГ.5 ft M 52650 12 Ф1Г.12 ФІГ.13 ФІГ.11 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
