Машина для ручного різання металу

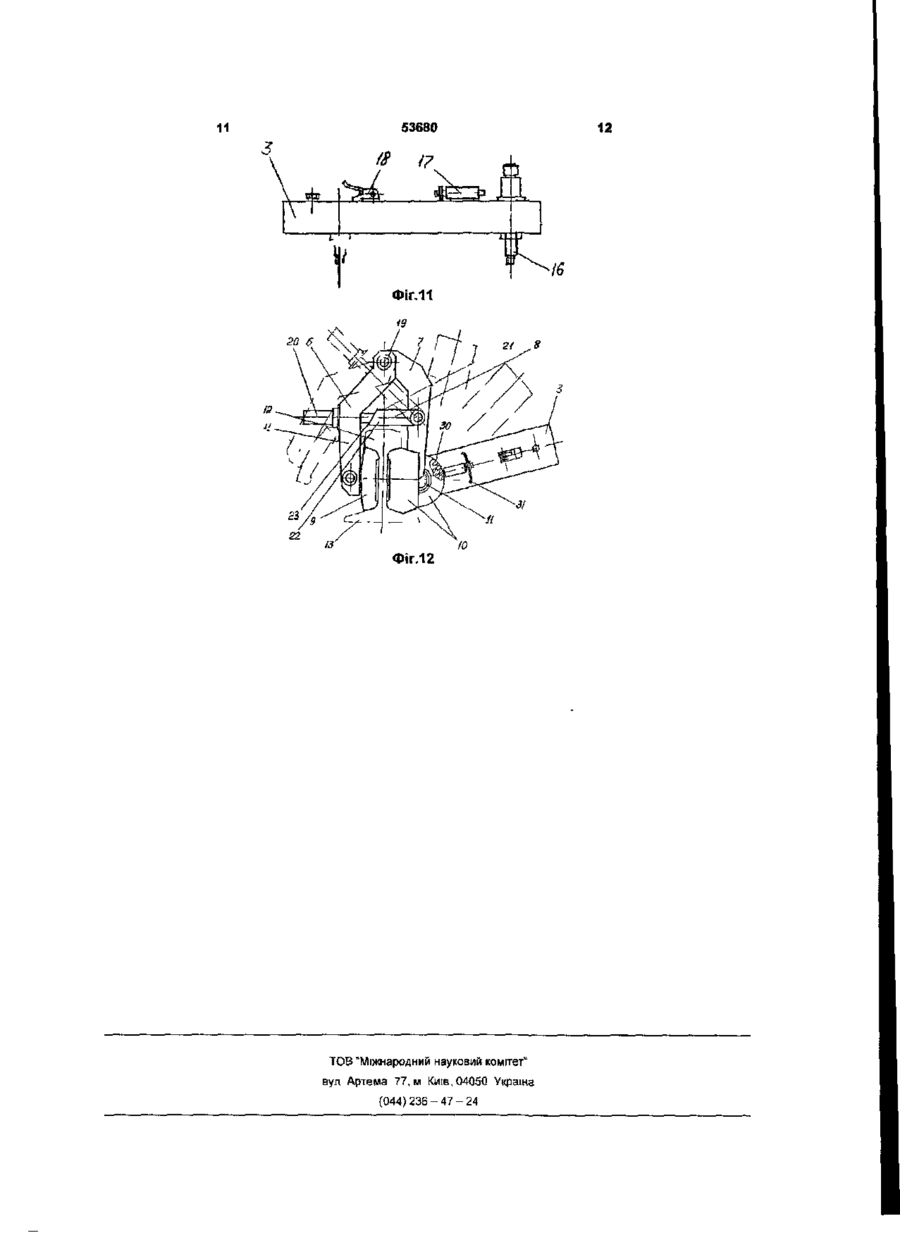

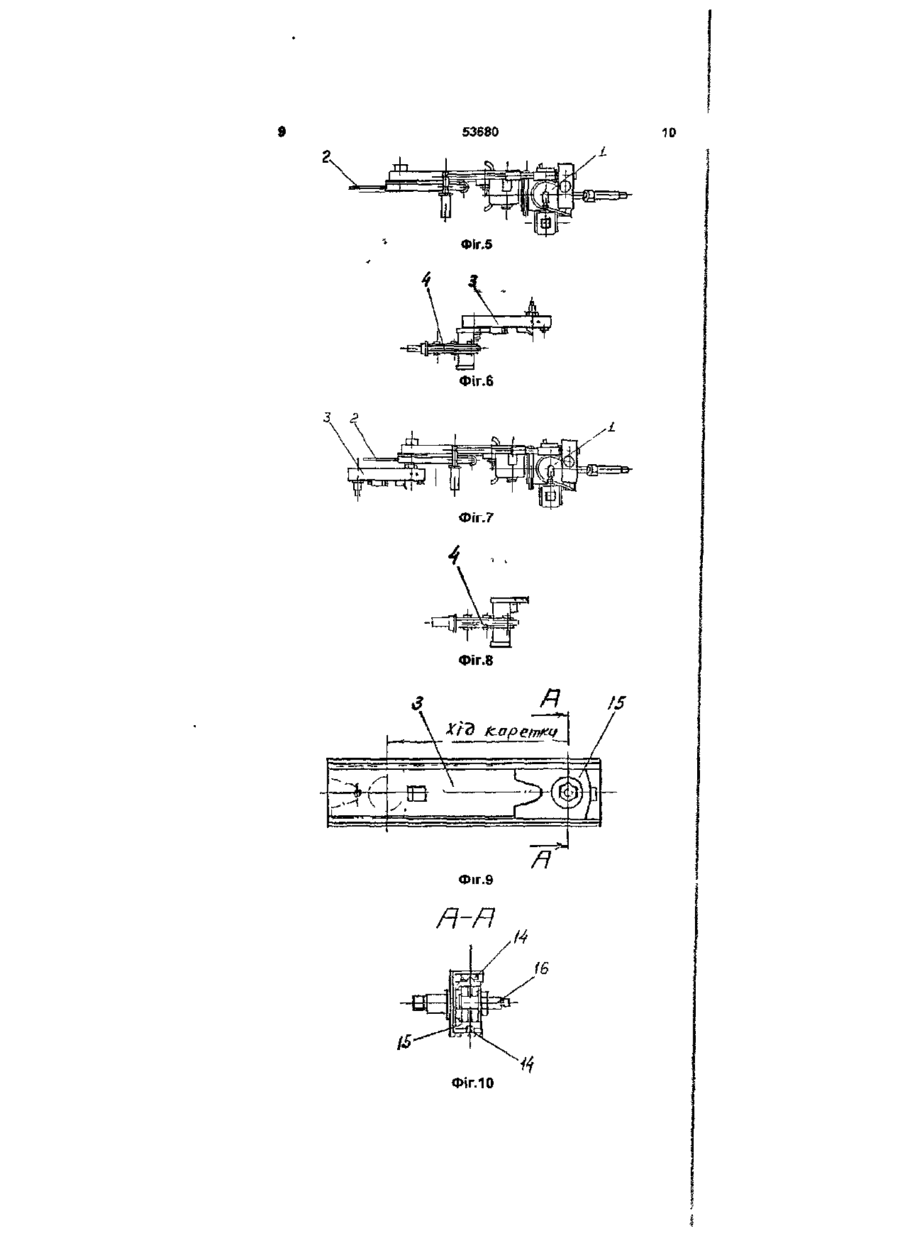

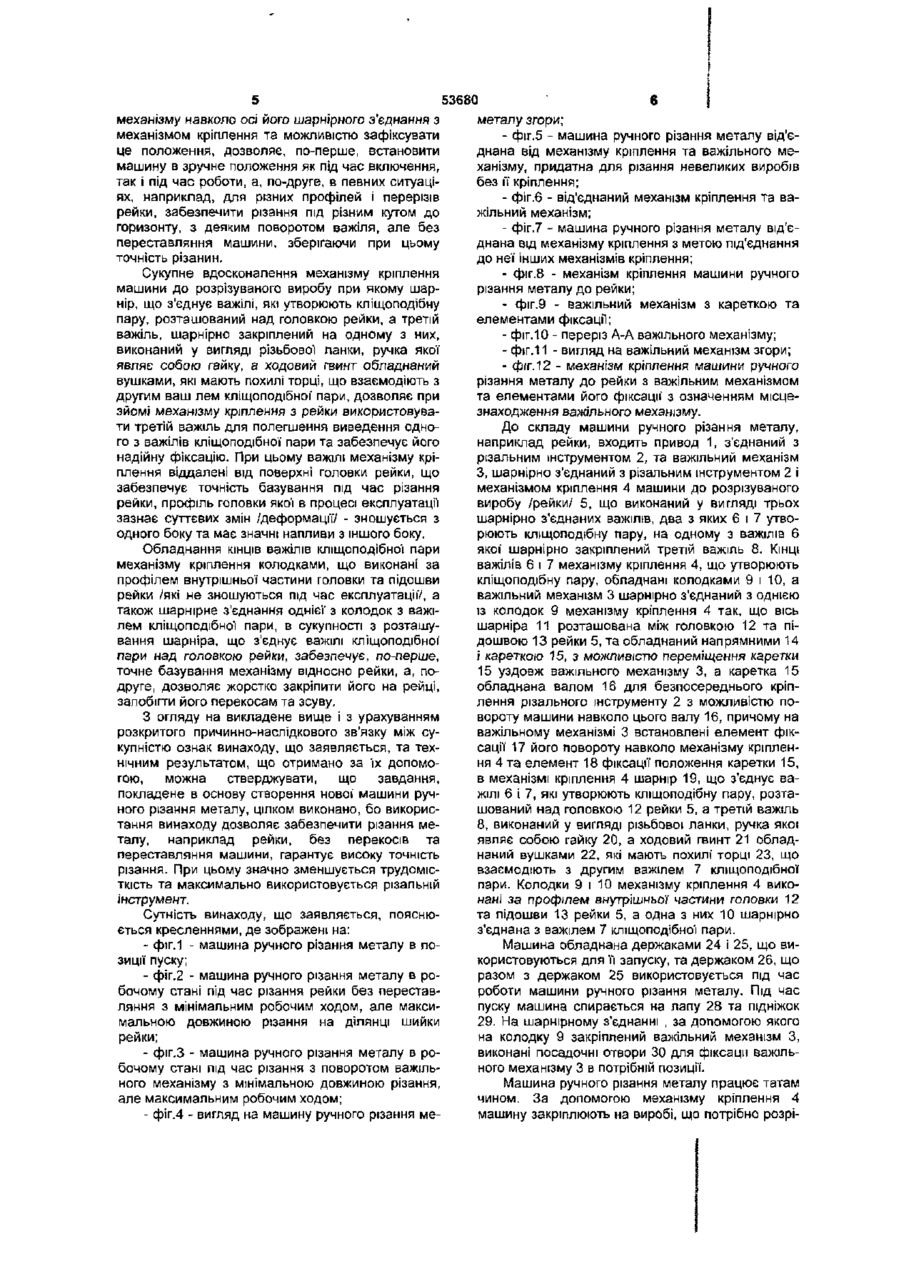

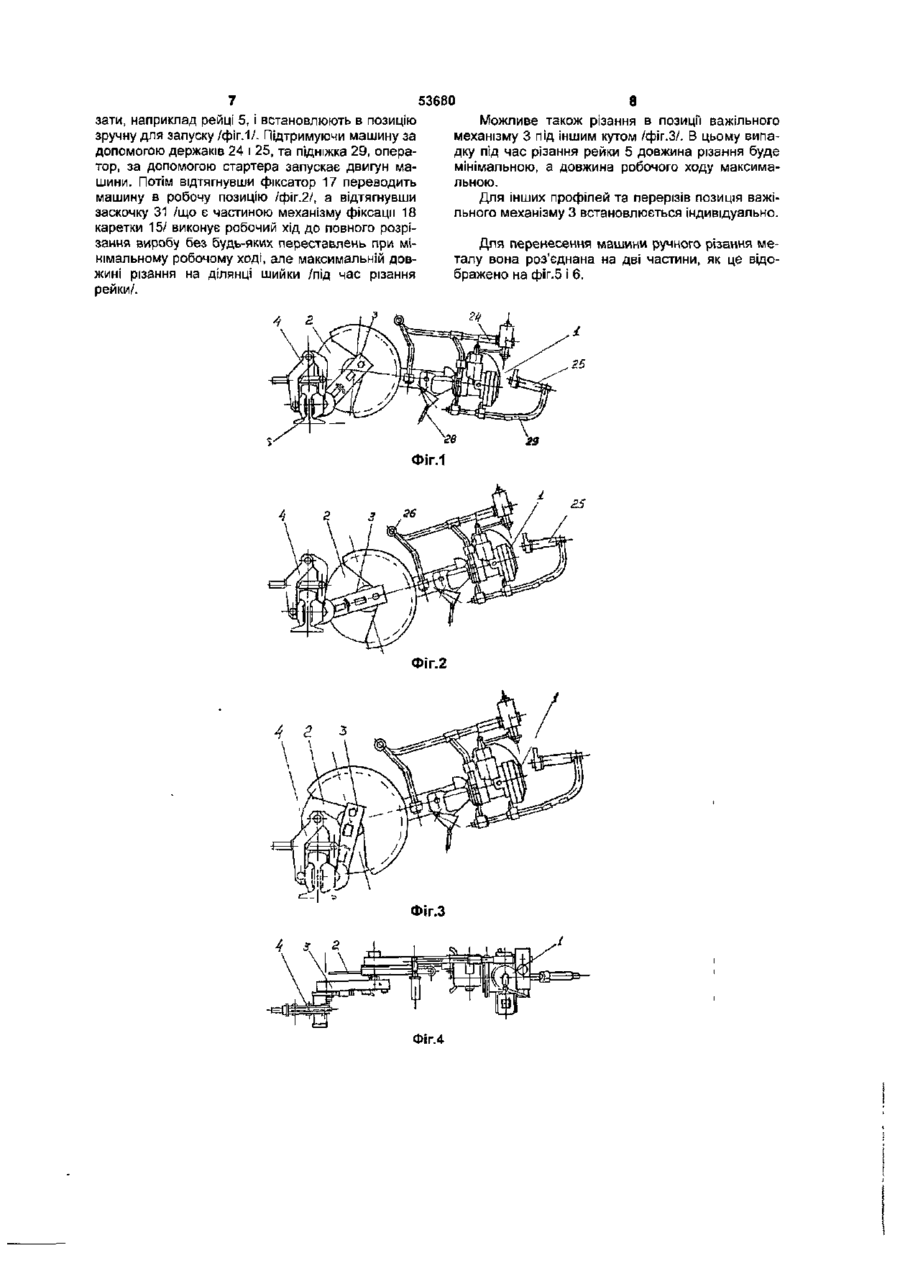

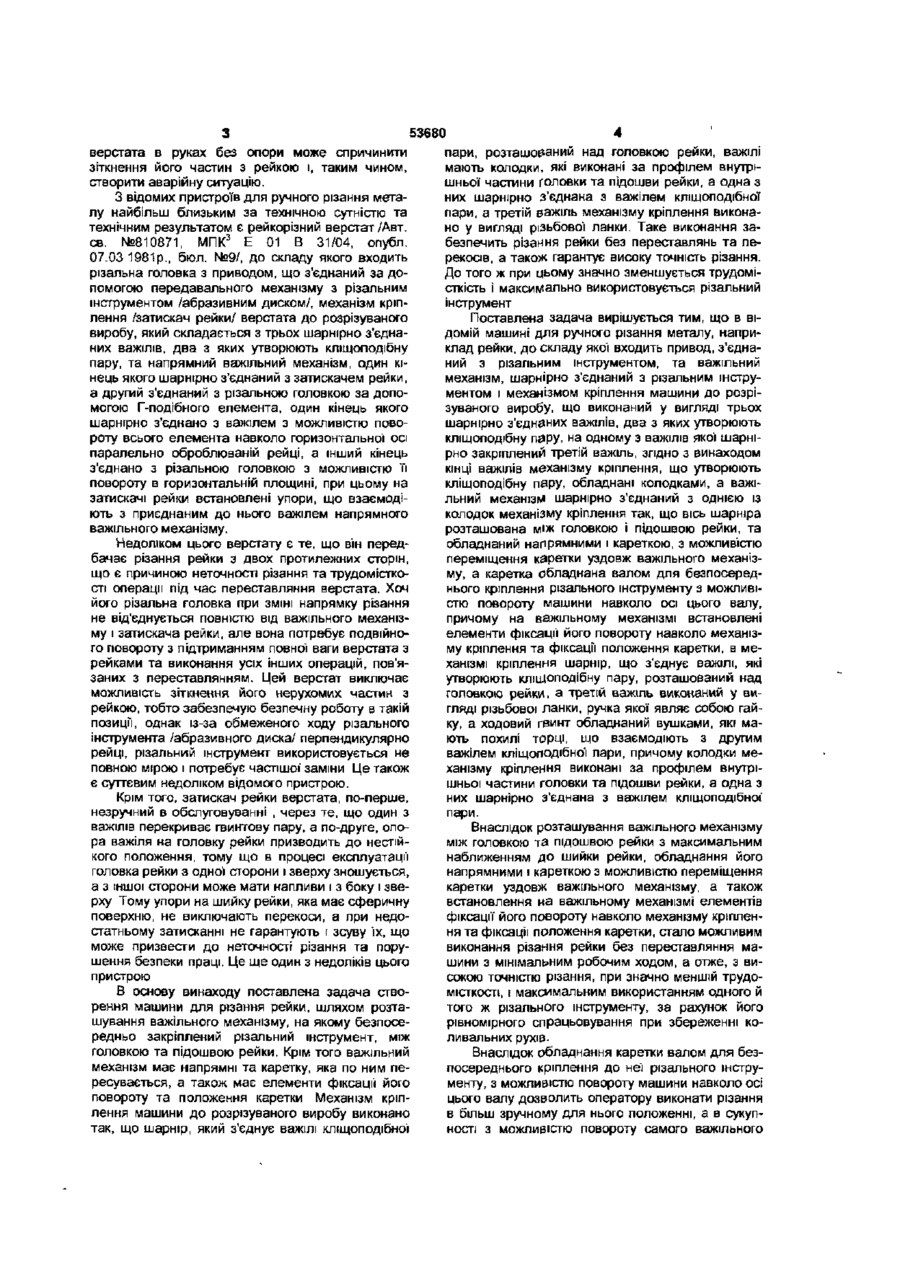

Машина для ручного різання металу, наприклад рейки, до складу якої входить привід, з'єднаний з різальним інструментом, та важільний механізм, шарнірно з'єднаний з різальним інструментом, і механізм кріплення машини до розрізуваного виробу, що виконаний у вигляді трьох шарнірно з'єднаних важелів, два з яких утворюють кліщоподібну пару, на одному з важелів якої шарнірно закріплений третій важіль, яка відрізняється тим, що кінці важелів механізму кріплення, що утворюють кліщоподібну пару, обладнані колодками, а важільний механізм шарнірно з'єднаний з однією Із колодок механізму кріплення так, що в робочому положенні вісь шарніра розташована між головкою і підошвою рейки, яку ріжуть, та обладнаний напрямними і кареткою, яка встановлена з можливістю переміщення уздовж важільного механізму та обладнана валом для безпосереднього кріплення різального інструменту з можливістю повороту машини навколо осі цього валу, причому на важільному механізми встановлені елементи фіксації його повороту навколо механізму кріплення та фіксації положення каретки, в механізмі кріплення шарнір, що з'єднує важелі, які утворюють кліщоподібну пару, розташований над головкою рейки, а третій важіль виконаний у вигляді нарізної ланки, ручка якої являє собою гайку, а ходовий гвинт обладнаний вушками, які мають похилі торці, що взаємодіють з другим важелем кліщоподібної пари, причому колодки механізму кріплення виконані за профілем внутрішньої частини головки та підошви рейки, а одна з них шарнірно з'єднана з важелем кліщоподібної пари. CM О 00 (О Винахід відносяться до виробництв, в яких необхідне різання металу переносними засобами, а саме, для різання металу під час ремонту рейок залізничних шляхів. А при заміні механізму кріплення машини до розрізуемого виробу може бути використаний для різання різних профілей та перерізів, наприклад, круглого, прямокутного та листового прокату При різанні невеликих виробів машина може бути від'єднана від механізму кріплення та напрямних і використана без них. Відомий рейкорізний верстат, який складається з блоку двигуна, кронштейна, на кінці якого встановлений абразивний диск, та опорної частини, що складається з двох штанг /важілів/, шарнірно з'єднаних між собою І своїми вільними кінцями ВІДПОВІДНО зі струбциною та верстатом Кінець штанги в опорній частині має вал, нерухомий в напрямку осі, в розширення якого входить втулка, передбачена на верстаті /Патент Франції № 2 267 418, заявка 74 12377,09, 04 1974р., МПК Е 01 В 31/04, Perfectionnementsauxtronconneuses de rails, Societe TURRIPINOISE DE MECANIQUE S.a.r.l., rep par Vander-Heym/. За допомогою цього верстата рейку розрізують послідовно з двох протилежних сторін Для цього необхідно вимкнути двигун, від'єднати верстат від важілів, повернути важілі та перенести верстат на другу сторону, з'єднати верстат з важілем, закріпити його, ввімкнути двигун і продовжити різання з іншої сторони Недоліками цього верстату є велика КІЛЬКІСТЬ ДОПОМІЖНИХ операцій, що збільшує трудомісткість виконання різання, а змінювання напрямку різання є причиною його неточності, отже погіршення якості різання. Крім того, глибина різання не обмежена і визначається візуально, що при утриманні со ю З 53680 верстата в руках без опори може спричинити пари, розташований над головкою рейки, важілі зіткнення його частин з рейкою і, таким чином, мають колодки, які виконані за профілем внутрістворити аварійну ситуацію. шньої частини головки та підошви рейки, а одна з З відомих пристроїв для ручного різання метаних шарнірно з'єднана з важілем кліщоподібної лу найбільш близьким за технічною сутністю та пари, а третій важіль механізму кріплення виконатехнічним результатом є рейкорізний верстат /Авт. но у вигляді різьбової ланки. Таке виконання за3 св. №810871, МПК Е 01 В 31/04, опубл. безпечить різання рейки без переставлянь та пе07.03 1981р., бюл. №9/, до складу якого входить рекосів, а також гарантує високу точність різання. різальна головка з приводом, що з'єднаний за доДо того ж при цьому значно зменшується трудоміпомогою передавального механізму з різальним сткість і максимально використовується різальний інструментом /абразивним диском/, механізм кріпІнструмент лення /затискач рейки/ верстата до розрізуваного Поставлена задача вирішується тим, що в вівиробу, який складається з трьох шарнірно з'єднадомій машині для ручного різання металу, наприних важілів, два з яких утворюють кліщоподібну клад рейки, до складу якої входить привод, з'єднапару, та напрямний важільний механізм, один кіний з різальним інструментом, та важільний нець якого шарнірно з'єднаний з затискачем рейки, механізм, шарнірно з'єднаний з різальним інструа другий з'єднаний з різальною головкою за допоментом і механізмом кріплення машини до розрімогою Г-подібного елемента, один кінець якого зуваного виробу, що виконаний у вигляді трьох шарнірно з'єднано з важілем з можливістю повошарнірно з'єднаних важілів, два з яких утворюють роту всього елемента навколо горизонтальної осі кліщоподібну пару, на одному з важілів якої шарніпаралельно оброблюваній рейці, а інший кінець рно закріплений третій важіль, згідно з винаходом з'єднано з різальною головкою з можливістю її кінці важілів механізму кріплення, що утворюють повороту в горизонтальній площині, при цьому на кліщоподібну пару, обладнані колодками, а важізатискачі рейки встановлені упори, що взаємодільний механізм шарнірно з'єднаний з однією із ють з приєднаним до нього важілем напрямного колодок механізму кріплення так, що вісь шарніра важільного механізму. розташована між головкою і підошвою рейки, та обладнаний напрямними і кареткою, з можливістю Недоліком цього верстату є те, що він передпереміщення каретки уздовж важільного механізбачає різання рейки з двох протилежних сторін, му, а каретка обладнана валом для безпосередщо є причиною неточності різання та трудомістконього кріплення різального інструменту з можливісті операції під час переставляння верстата. Хоч стю повороту машини навколо осі цього валу, його різальна головка при ЗМІНІ напрямку різання причому на важільному механізмі встановлені не від'єднується повністю від важільного механізелементи фіксації його повороту навколо механізму і затискача рейки, але вона потребує подвійному кріплення та фіксації положення каретки, в мего повороту з підтриманням повної ваги верстата з ханізмі кріплення шарнір, що з'єднує важілі, які рейками та виконання усіх Інших операцій, пов'яутворюють кліщоподібну пару, розташований над заних з переставлянням. Цей верстат виключає головкою рейки, а третій важіль виконаний у виможливість зіткнення його нерухомих частий з гляді різьбової ланки, ручка якої являє собою гайрейкою, тобто забезпечую безпечну роботу в такій ку, а ходовий гвинт обладнаний вушками, які мапозиції, однак із-за обмеженого ходу різального ють похилі торці, що взаємодіють з другим інструмента /абразивного диска/ перпендикулярно важілем кліщоподібної пари, причому колодки мерейці, різальний інструмент використовується не ханізму кріплення виконані за профілем внутріповною мірою і потребує частішої' заміни Це також шньої частини головки та підошви рейки, а одна з є суттєвим недоліком відомого пристрою. них шарнірно з'єднана з важілем кліщоподібної Крім того, затискач рейки верстата, по-перше, пари. незручний в обслуговуванні , через те, що один з важілів перекриває гвинтову пару, а по-друге, опоВнаслідок розташування важільного механізму ра важіля на головку рейки призводить до нестійміж головкою та підошвою рейки з максимальним кого положення, тому що в процесі експлуатації наближенням до шийки рейки, обладнання його головка рейки з одної сторони і зверху зношується, напрямними і кареткою з можливістю переміщення а з іншої сторони може мати напливи і з боку і звекаретки уздовж важільного механізму, а також рху Тому упори на шийку рейки, яка має сферичну встановлення на важільному механізмі елементів поверхню, не виключають перекоси, а при недофіксації його повороту навколо механізму кріпленстатньому затисканні не гарантують і зсуву їх, що ня та фіксації положення каретки, стало можливим може призвести до неточності різання та порувиконання різання рейки без переставляння машення безпеки праці. Це ще один з недоліків цього шини з мінімальним робочим ходом, а отже, з випристрою сокою точністю різання, при значно меншій трудомісткості, і максимальним використанням одного й В основу винаходу поставлена задача ствотого ж різального інструменту, за рахунок його рення машини для різання рейки, шляхом розтарівномірного спрацьовування при збереженні кошування важільного механізму, на якому безпоселивальних рухів. редньо закріплений різальний інструмент, між головкою та підошвою рейки. Крім того важільний Внаслідок обладнання каретки валом для безмеханізм має напрямні та каретку, яка по ним пепосереднього кріплення до неї різального інструресувається, а також має елементи фіксації його менту, з можливістю повороту машини навколо осі повороту та положення каретки Механізм кріпцього валу дозволить оператору виконати різання лення машини до розрізуваного виробу виконано в більш зручному для нього положенні, а в сукуптак, що шарнір, який з'єднує важілі кліщоподібної ності з можливістю повороту самого важільного 53680 механізму навколо оа його шарнірного з єднання з механізмом кріплення та можливістю зафіксувати це положення, дозволяє, по-перше, встановити машину в зручне положення як під час включення, так і під час роботи, а, по-друге, в певних ситуаціях, наприклад, для різних профілей і перерізів рейки, забезпечити різання під різним кутом до горизонту, з деяким поворотом важіля, але без переставляння машини, зберігаючи при цьому точність різанин. Сукупне вдосконалення механізму кріплення машини до розрізуваного виробу при якому шарнір, що з'єднує важілі, які утворюють кліщоподібну пару, розташований над головкою рейки, а третій важіль, шарнірно закріплений на одному з них, виконаний у вигляді різьбової ланки, ручка якої являє собою гайку, а ходовий гвинт обладнаний вушками, які мають похилі торці, що взаємодіють з другим ваш лем кліщоподібноі пари, дозволяє при зйомі механізму кріплення з рейки використовувати третій важіль для полегшення виведення одного з важілів кліщоподібної пари та забезпечує його надійну фіксацію. При цьому важілі механізму кріплення віддалені від поверхні головки рейки, що забезпечує точність базування під час різання рейки, профіль головки якої в процесі експлуатації зазнає суттєвих змін /деформації/ - зношується з одного боку та має значні напливи з іншого боку. Обладнання КІНЦІВ важілів кліщоподібної пари механізму кріплення колодками, що виконані за профілем внутрішньої частини головки та підошви рейки /які не зношуються під час експлуатації'/, а також шарнірне з'єднання однієї1 з колодок з важілем кліщоподібної пари, в сукупності з розташування шарніра, що з'єднує важілі кліщоподібної1 пари над головкою рейки, забезпечує, по-перше, точне базування механізму відносно рейки, а, подруге, дозволяє жорстко закріпити його на рейці, запобігти його перекосам та зсуву. З огляду на викладене вище і з урахуванням розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отримано за їх допомогою, можна стверджувати, що завдання, покладене в основу створення нової' машини ручного різання металу, цілком виконано, бо використання винаходу дозволяє забезпечити різання металу, наприклад рейки, без перекосів та переставляння машини, гарантує високу точність різання. При цьому значно зменшується трудомісткість та максимально використовується різальній інструмент. Сутність винаходу, що заявляється, пояснюється кресленнями, де зображені на: - фіг.1 - машина ручного різання металу в позиції пуску; - фіг.2 - машина ручного різання металу в робочому стані під час різання рейки без переставляння з мінімальним робочим ходом, але максимальною довжиною різання на ділянці шийки рейки; - фіг.З - машина ручного різання металу в робочому стані під час різання з поворотом важільного механізму з мінімальною довжиною різання, але максимальним робочим ходом; - фіг.4 - вигляд на машину ручного різання ме 6 металу згори; - фіг.5 - машина ручного різання металу від'єднана від механізму кріплення та важільного механізму, придатна для різання невеликих виробів без її кріплення; - фіг.6 - від'єднаний механізм кріплення та важільний механізм; - фіг.7 - машина ручного різання металу від'єднана від механізму кріплення з метою під'єднання до неї інших механізмів кріплення; - фіг.8 - механізм кріплення машини ручного різання металу до рейки; - фіг.9 - важільний механізм з кареткою та елементами фіксації; - фіг.Ю - переріз А-А важільного механізму; - фіг.11 - вигляд на важільний механізм згори; - фіг. 12 - механізм кріплення машини ручного різання металу до рейки з важільним механізмом та елементами його фіксації' з означенням місцезнаходження важільного механізму. До складу машини ручного різання металу, наприклад рейки, входить привод 1, з'єднаний з різальним інструментом 2, та важільний механізм З, шарнірно з'єднаний з різальним інструментом 2 і механізмом кріплення 4 машини до розрізуваного виробу /рейки/ 5, що виконаний у вигляді трьох шарнірно з'єднаних важілів, два з яких 6 і 7 утворюють кліщоподібну пару, на одному з важілів 6 якої' шарнірно закріплений третій важіль 8. КІНЦІ важілів 6 і 7 механізму кріплення 4, що утворюють кліщоподібну пару, обладнані колодками 9 і 10, а важільний механізм 3 шарнірно з'єднаний з однією із колодок 9 механізму кріплення 4 так, що вісь шарніра 11 розташована між головкою 12 та підошвою 13 рейки 5, та обладнаний напрямними 14 і кареткою 15, з можливістю переміщення каретки 15 уздовж важільного механізму 3, а каретка 15 обладнана валом 16 для безпосереднього кріплення різального інструменту 2 з можливістю повороту машини навколо цього валу 16, причому на важільному механізмі 3 встановлені елемент фіксації 17 його повороту навколо механізму кріплення 4 та елемент 18 фіксації положення каретки 15, в механізмі кріплення 4 шарнір 19, що з'єднує важілі 6 і 7, які утворюють кліщоподібну пару, розташований над головкою 12 рейки 5, а третій важіль 8, виконаний у вигляді різьбової ланки, ручка якої являє собою гайку 20, а ходовий гвинт 21 обладнаний вушками 22, які мають похилі торці 23, що взаємодіють з другим важілем 7 кліщоподібної пари. Колодки 9 і 10 механізму кріплення 4 виконані за профілем внутрішньої частини головки 12 та підошви 13 рейки 5, а одна з них 10 шарнірно з'єднана з важілем 7 кліщоподібної пари. Машина обладнана держаками 24 і 25, що використовуються для її запуску, та держаком 26, що разом з держаком 25 використовується під час роботи машини ручного різання металу. Під час пуску машина спирається на лапу 28 та підніжок 29. На шарнірному з'єднанні , за допомогою якого на колодку 9 закріплений важільний механізм З, виконані посадочні отвори ЗО для фіксаци важільного механізму 3 в потрібній позиції. Машина ручного різання металу працює татам чином. За допомогою механізму кріплення 4 машину закріплюють на виробі, що потрібно розрі 53680 зати, наприклад рейці 5, і встановлюють в позицію зручну для запуску /фіг.1Л Підтримуючи машину за допомогою держаків 24 і 25, та підніжка 29, оператор, за допомогою стартера запускає двигун машини. Потім відтягнувши фіксатор 17 переводить машину в робочу позицію /фіг.2/, а відтягнувши заскочку 31 /що є частиною механізму фіксації 18 каретки 15/ виконує робочий хід до повного розрізання виробу без будь-яких переставлень при мінімальному робочому ході, але максимальній довжині різання на ділянці шийки /під час різання рейки/. ФІГ.1 Фіг.2 Фіг.З 4 s З Фіг.4 8 Можливе також різання в позиції важільного механізму 3 під іншим кутом /фіг.З/. В цьому випадку під час різання рейки 5 довжина різання буде мінімальною, а довжина робочого ходу максимальною. Для інших профілеи та перерізів позиція важільного механізму 3 встановлюється індивідуально. Для перенесення машини ручного різання металу вона роз'єднана на дві частини, як це відображено на фіг.5 і 6. 53680 10 Фіг.5 ФІГ.6 Фіг.7 Л Фіг.9 fi-R І6 isФіг. 10 /s 12 11 Фіг.12 ТОВ "Міжнародний науковий комітет" вул Артема 77, м Київ, 04050 Україна {044)236 - 47 - 24
