Упаковані стрічки, а також способи і пристрій для пакування вказаних стрічок

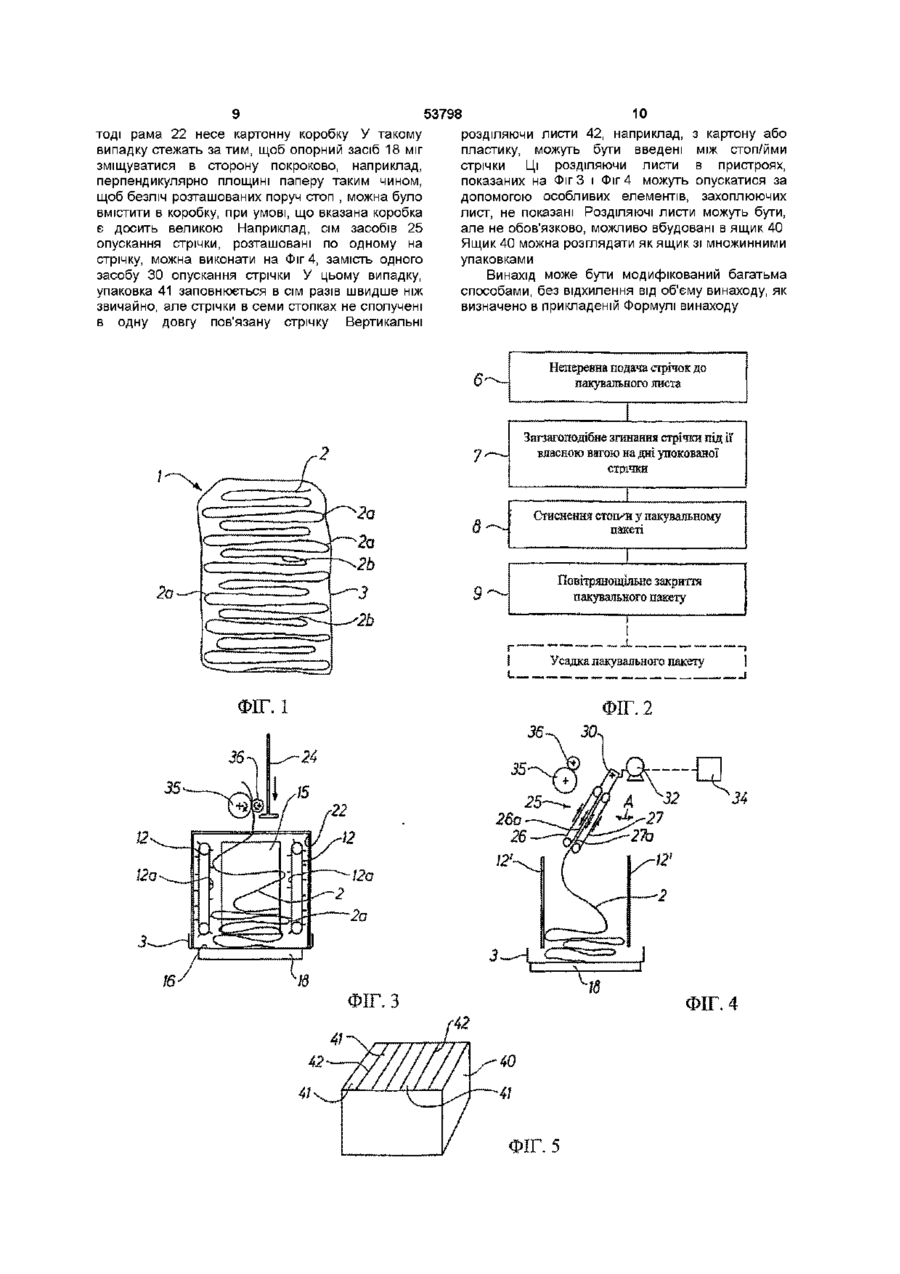

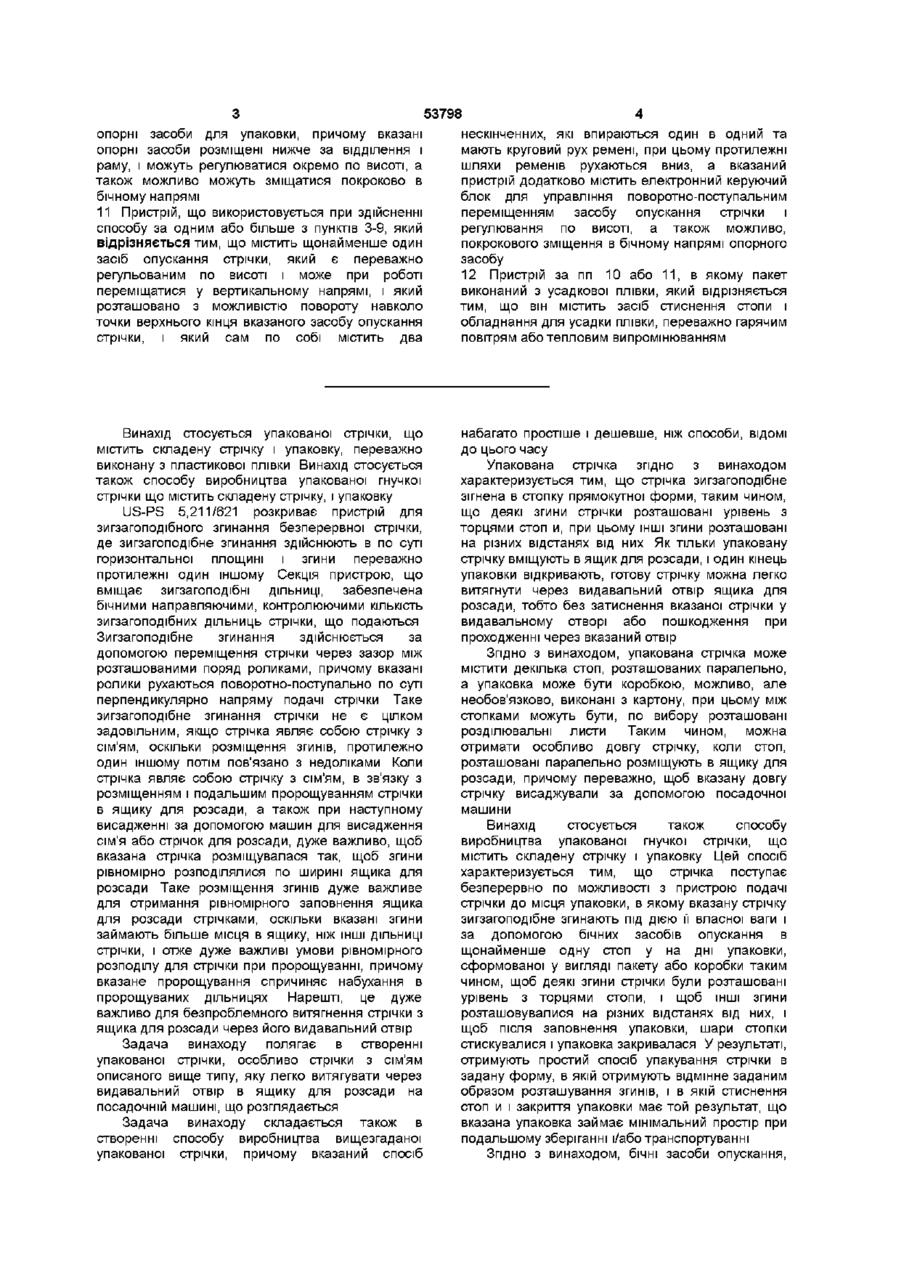

1 Упакована стрічка, що містить щонайменше одну складену стрічку і упаковку, переважно виконану з пластикового листа, яка відрізняється тим, що стрічка зигзагоподібно складена в щонайменше одну стопу прямокутної форми таким чином, що деякі із згинів стрічки вирівняні з торцями стопи, тоді як ІНШІ згини розташовані на різних відстанях від них 2 Упакована стрічка за п 1, яка відрізняється тим, що упакована стрічка містить декілька стоп, розташованих паралельно, при цьому упаковка є коробкою, наприклад, виконаною з картону, і можливо між стопами вставлені розділяючі листи 3 Спосіб виробництва упакованої гнучкої стрічки, що містить складену стрічку і упаковку, який відрізняється тим, що стрічку безперервно подають можливо від засобу подачі стрічки, до пакувального місця, де вказана стрічка зигзагоподібно складається під дією власної ваги і за допомогою бічних засобів опускання в щонайменше одну стопу прямокутної форми на дні упаковки, утвореної у вигляді пакета або коробки таким чином, що деякі із згинів стрічки лежать урівень з торцями стопи, а ІНШІ ЗГИНИ розташовані на різних відстанях від них, а після заповнення упаковки шари стопи стискають і упаковку закривають 4 Спосіб за п 3, який відрізняється тим, що засоби бічного опускання, що використовуються утворені по суті вертикальними, нескінченними, такими що мають круговий рух опускаючими ременями, причому шляхи вниз вказаних опускаючих ременів протилежні один одному і розташовані на кінцях стопи, внаслідок чого зигзагоподібна стрічка утворює згини, коли вказані шляхи вниз розташовані по дотичній до самих ЗОВНІШНІХ згинів стрічки 5 Спосіб за п 3, який відрізняється тим, що зигзагоподібне складання стрічки здійснюється за допомогою щонайменше одного засобу опускання стрічки, поворотно підвішеного над місцем упаковки, при цьому кожний засіб опускання стрічки містить два спільно діючих нескінченних, таких, що мають круговий рух ремені, що пропускають стрічку вниз між собою, і при цьому зигзагоподібне складання керується коливальним рухом засобу опускання стрічки в комбінації з швидкістю укладення стрічки 6 Спосіб за пп 3, 4 або 5, в якому стрічка є стрічкою для розсади з, наприклад, двох шарів паперу, який відрізняється тим, що стрічка для розсади має ширину, відповідну, максимум, 90% відстані між стінками упаковки 7 Спосіб за одним або більше з пунктів 3-6, який відрізняється тим, що зигзагоподібне складання і стиснення стрічки, що підлягає упаковці, проводять у відділенні, утвореному опускаючими ременями і декількома бічними напрямними, такими як пластини або стержні, і в напрямі до дна упаковки, так що пакет вміщений на опору, яка може покроково зміщуватися в бічному напрямі, внаслідок чого після стиснення стрічки упаковка може бути обгорнена і закрита навколо стопи в той же самий час, коли відділення видаляють 8 Спосіб за одним або більше з пунктів 3-7, який відрізняється тим, що пакет, що використовується, виконаний з усадкової плівки, а упаковка, така як пакет, зазнає усадки після її закриття, наприклад, усадки гарячим повітрям 9 Спосіб за одним або більше з пунктів 3-8, який відрізняється тим, що процес упаковки проводять під вакуумом 10 Пристрій, що використовується при здійсненні способу за одним або більше з пунктів 3-9, який відрізняється тим, що містить відділення, відкриті вгору і вниз, протилежні КІНЦІ яких забезпечені бічними засобами опускання в формі нескінченних, таких, що мають круговий рух ременів, при цьому шляхи ременів обернені всередину відділення, рухаються вниз, причому вказаний пристрій додатково містить раму, що оточує відділення і утримує і можливо розтягує упаковку навколо вказаного відділення, а також О 00 о> 1^ со ю 53798 опорні засоби для упаковки, причому вказані опорні засоби розміщені нижче за відділення і раму, і можуть регулюватися окремо по висоті, а також можливо можуть зміщатися покроково в бічному напрямі 11 Пристрій, що використовується при здійсненні способу за одним або більше з пунктів 3-9, який відрізняється тим, що містить щонайменше один засіб опускання стрічки, який є переважно регульованим по висоті і може при роботі переміщатися у вертикальному напрямі, і який розташовано з можливістю повороту навколо точки верхнього кінця вказаного засобу опускання стрічки, і який сам по собі містить два нескінченних, які впираються один в од ний та мають круговий рух ремені, при цьому протилежні шляхи ременів рухаються вниз, а вказаний пристрій додатково містить електронний керуючий блок для управління поворотно-поступальним переміщенням засобу опускання стрічки і регулювання по висоті, а також можливо, покрокового зміщення в бічному напрямі опорного засобу 12 Пристрій за пп 10 або 11, в якому пакет виконаний з усадкової плівки, який відрізняється тим, що він містить засіб стиснення стопи і обладнання для усадки плівки, переважно гарячим повітрям або тепловим випромінюванням Винахід стосується упакованої стрічки, що містить складену стрічку і упаковку, переважно виконану з пластикової плівки Винахід стосується також способу виробництва упакованої гнучкої стрічки що містить складену стрічку, і упаковку US-PS 5,211/621 розкриває пристрій для зигзагоподібного згинання безперервної стрічки, де зигзагоподібне згинання здійснюють в по суті горизонтальної площині і згини переважно протилежні один іншому Секція пристрою, що вміщає зигзагоподібні ДІЛЬНИЦІ, забезпечена бічними направляючими, контролюючими КІЛЬКІСТЬ зигзагоподібних дільниць стрічки, що подаються Зигзагоподібне згинання здійснюється за допомогою переміщення стрічки через зазор між розташованими поряд роликами, причому вказані ролики рухаються по во ротно-поступально по суті перпендикулярно напряму подачі стрічки Таке зигзагоподібне згинання стрічки не є цілком задовільним, якщо стрічка являє собою стрічку з сім'ям, ОСКІЛЬКИ розміщення згинів, протилежно один іншому потім пов'язано з недоліками Коли стрічка являє собою стрічку з сім'ям, в зв'язку з розміщенням і подальшим пророщуванням стрічки в ящику для розсади, а також при наступному висадженні за допомогою машин для висадження сім'я або стрічок для розсади, дуже важливо, щоб вказана стрічка розміщувалася так, щоб згини рівномірно розподілялися по ширині ящика для розсади Таке розміщення згинів дуже важливе для отримання рівномірного заповнення ящика для розсади стрічками, оскільки вказані згини займають більше місця в ящику, ніж ІНШІ ДІЛЬНИЦІ стрічки, і отже дуже важливі умови рівномірного розподілу для стрічки при пророщуванні, причому вказане пророщування спричиняє набухання в пророщуваних дільницях Нарешті, це дуже важливо для безпроблемного витягнення стрічки з ящика для розсади через його видавальнии отвір набагато простіше і дешевше, ніж способи, ВІДОМІ до цього часу Упакована стрічка згідно з винаходом характеризується тим, що стрічка зигзагоподібне зігнена в стопку прямокутної форми, таким чином, що деякі згини стрічки розташовані урівень з торцями стоп и, при цьому ІНШІ згини розташовані на різних відстанях від них Як тільки упаковану стрічку вміщують в ящик для розсади, і один кінець упаковки відкривають, готову стрічку можна легко витягнути через видавальнии отвір ящика для розсади, тобто без затиснення вказаної стрічки у видавальному отворі або пошкодження при проходженні через вказаний отвір Згідно З винаходом, упакована стрічка може містити декілька стоп, розташованих паралельно, а упаковка може бути коробкою, можливо, але необов'язково, виконані з картону, при цьому між стопками можуть бути, по вибору розташовані розділ ювальні листи Таким чином, можна отримати особливо довгу стрічку, коли стоп, розташовані паралельно розміщують в ящику для розсади, причому переважно, щоб вказану довгу стрічку висаджували за допомогою посадочної машини Винахід стосується також способу виробництва упакованої гнучкої стрічки, що містить складену стрічку і упаковку Цей спосіб характеризується тим, що стрічка поступає безперервно по можливості з пристрою подачі стрічки до місця упаковки, в якому вказану стрічку зигзагоподібне згинають під дією її власної ваги і за допомогою бічних засобів опускання в щонайменше одну стоп у на дні упаковки, сформованої у вигляді пакету або коробки таким чином, щоб деякі згини стрічки були розташовані урівень з торцями стопи, і щоб ІНШІ згини розташовувалися на різних відстанях від них, і щоб після заповнення упаковки, шари стопки стискувалися і упаковка закривалася У результаті, отримують простий спосіб упакування стрічки в задану форму, в якій отримують відмінне заданим образом розташування згинів, і в якій стиснення стоп и і закриття упаковки має той результат, що вказана упаковка займає мінімальний простір при подальшому зберіганні і/або транспортуванні Задача винаходу полягає в створенні упакованої стрічки, особливо стрічки з сім'ям описаного вище типу, яку легко витягувати через видавальнии отвір в ящику для розсади на посадочній машині, що розглядається Задача винаходу складається також в створенні способу виробництва вищезгаданої упакованої стрічки, причому вказаний спосіб Згідно З винаходом, бічні засоби опускання, 53798 що використовуються можуть бути утворені за допомогою по суті вертикальних, нескінченних, таких, що мають кругове рушення і опускаються ременів, причому шляхи вниз вказаних ременів, що опускаються, протилежні один іншому, і розташовані на торцях стопки, внаслідок чого зигзагоподібна стрічка утворить згини, оскільки вказані шляхи вниз розташовані по дотичній до самих ЗОВНІШНІХ згинів стрічки Таким чином, забезпечують захоплення вищезгаданих, згинів стрічки, що знаходяться урівень бічним засобом опускання, по мірі утворення вказаних згинів в самому верхньому шарі стопки, і подальшого переміщення вниз таким чином, щоб швидко забезпечити простір для нового шару стрічки на верху стопи У результаті, отримують підвищення швидкості пакування Згідно З особливо переважним варіантом втілення способу згідно з винаходом, зигзагоподібне згинання стрічки здійснюють за допомогою щонайменше одного засобу опускання стрічки, поворотно підвішеного над пакувальним місцем, внаслідок чого кожний засіб опускання стрічки містить два спільно діючих нескінченних, таких що мають кругове обертання ременя, що пропускають стрічку вниз між ними, і при цьому зигзагоподібним згинанням управляють за допомогою коливального рушення засоби опускання стрічки в комбінації з швидкістю укладання стрічки Таким чином, отримують додаткове підвищення швидкості упакування і точно кероване розміщення окремих згинів стрічки Коли стрічка є стрічкою для розсади, наприклад, що містить два шари паперу, ця стрічка може згідно з винаходом мати ширину, відповідну максимум 90% відстані між стінками упаковки У результаті, стрічка для розсади розташовується правильно під час зигзагоподібного складання в пакет і не ковзає убік і не перекидається Крім того, зигзагоподібне згинання і стиснення плівки, що підлягає пакуванню може згідно з винаходом здійснюватися у відділенні, утвореному ременями, що опускаються і декількома бічними направляючими, такими як пластини або стержні, і у напрямі до дна упаковки, такої як пакет, вміщений на опору, можливо що кроково зміщується убік, внаслідок чого після стиснення упаковка може бути обгорнена і закрита навколо стопки в той же самий час, коли відділення видаляють У результаті в упаковці отримують особливо надійне і швидке зигзагоподібне складання, а також отримують більш швидке виробництво упакованої стрічки, чим у відомому до цього часу виробництві Крім того, пакет, що використовується згідно з винаходом може бути виконаний з усадкової плівки, внаслідок чого упаковка, така як пакет, може зазнавати усадки після її закриття, наприклад, усадки гарячим повітрям Таким чином упакована стрічка являє собою компактний блок, в якому різні шари стрічки фіксовані один відносно одного, причому плівка близько прилягає до зигзагоподібної стрічки Крім того, згідно з винаходом, упаковка може проводиться під вакуумом, при цьому, гарантується що пакувальний матеріал прилягає до стрічки особливо близько Винахід, крім того, стосується пристрою, що використовується при здійсненні способу згідно з винаходом, і цей пристрій характеризується тим, що містить відділення, відкриті вгору і вниз протилежні КІНЦІ якого забезпечені бічними засобами опускання в формі нескінченних, таких що мають кругове рушення ременів, при цьому шляхи ременів, звернені всередину відділення, рухаються вниз, причому вказаний пристрій додатково містить раму, що оточує відділення і утримуючу і можливо, але не обов'язково, розтягуючу упаковку навколо вказаного відділення, а також опорні засоби для упаковки, причому вказані опорні засоби розміщені нижче за відділення і раму, і здатні регулюватися по окремості по висоті, а також можливо можуть зміщатися покроково в бічному напрямі Цей пристрій повертається, що особливо переважно для здійснення способу згідно з винаходом Нарешті винахід стосується пристрою, що використовується для здійснення способу згідно з винаходом, причому вказаний пристрій характеризується тим, що містить щонайменше один засіб опускання стрічки, який є переважно регульованим по висоті і може переміщатися у вертикальному напрямі під час роботи, і який розташований з можливістю повороту навколо точки верхнього кінця вказаного засобу опускання стрічки, і який сам по собі містить два нескінченних, що впираються один в інший, таких, що мають кругове рушення ременя, при цьому протилежні шляхи ременів рухаються вниз, а вказаний пристрій додатково містить електронний керуючий блок для управління поворотнопоступальним переміщенням засобу опускання стрічки і регулювання по висоті, а також можливо, покрокового зміщення в бічному напрямі опорного засобу Цей пристрій повертається, що особливо переважно для здійснення способу згідно з винаходом, оскільки він може управляти особливо точним чином довжиною кожного "зигзагу" зигзагоподібної плівки і регулюванням по висоті опорних засобів Коли пристрій використовують для пакетів з усадковою плівкою, пристрій згідно з винаходом може містити засіб стиснення стопки І обладнання для усадки плівки, переважно гарячим повітрям або тепловим випромінюванням У результаті, повністю упакована стрічка може застосовуватися у вигляді більш компактної упаковки, в якій плівка щільно облягає стрічку У доповнення до пластикової плівки, що використовується як пакувальний матеріал, можна також використати ламінований пластик, який є можливо, але не обов'язково, тонким і гофрованим, Також можна використати як упаковку картонну коробку Винахід представлений нижче більш детально з посиланням на супроводжуючі креслення, на яких Фіг 1 - вигляд в горизонтальному перетині через пакувальну стрічку згідно з винаходом з сильно збільшеною відстанню між шарами стрічки, і де ясно видні зигзагоподібна стрічка і оточуюча 53798 упаковка, Фіг 2 - схематичний вигляд стадій способу згідно з винаходом, Фіг 3 - схематичний вигляд пристрою, що використовується для здійснення способу згідно з винаходом, Фіг 4 - схематичний вигляд другого пристрою, що використовується для здійснення способу згідно з винаходом, Фіг 5 - вигляд в перспективі упаковки в формі коробки Переважні варіанти виконання винаходу Фіг 1 - являє собою схематичний вигляд упакованої стрічки 1, що містить складену стрічку 2 і упаковку 3, переважно виконану з пластикового листа Як показано, стрічка 2 складена зигзагоподібне в стопу Деякі із згинів 2а стрічки 2 контактують з упаковкою 3 на торцях стопи, а ІНШІ згини 2а розташовані на різних відстанях від вказаної упаковки Фіг 2 являє собою схематичний вигляд окремих стадій способу виробництва упакованої гнучкої стрічки, що містить складену стрічку і упаковку Як показано, на позиції 6, спочатку здійснюється безперервна подача стрічки до пакувального місця Як показано, на позиції 7, стрічка розміщується зигзагоподібно під дією власної ваги і за допомогою бічних засобів опускання в щонайменше одну стопу в формі прямокутника на дні упаковки, утвореної у вигляді пакету Як показано, на позиції 8, стопу потім стискають, і як показано, на позиції 9, пакет потім закривають Як показано, на позиції 10, пакет може зазнавати усадки, якщо він виконаний з усадкової плівки, такої як усадка гарячим повітрям При цьому способі, бічні засоби опускання, що використовуються можуть бути утворені по суті вертикальними, нескінченними, такими, що мають кругове рушення ременями опускання, причому шляхи вниз вказаних опускаючих ременів протилежні один одному і розташовані на кінцях стопи, при цьому зигзагоподібна стрічка утворить згини, коли вказані шляхи вниз розташовані по дотичній до самих ЗОВНІШНІХ ЗГИНІВ стрічки Вищезгадане пояснене нижче з посиланням на Фіг 4 Коли стрічка являє собою стрічку для розсади, наприклад, виконану з двох шарів паперу, вона може мати ширину, що складає від 15 до 20мм або відповідну максимум від 80 до 90% відстані між стінками пакету Розмір стрічки, що розглядається є розміром, перпендикулярним паперу по Фіг 1 Зигзагоподібне згинання і стиснення зигзагоподібної стрічки може проводитися у відділенні, показаному на Фіг 3 і 4 Це відділення утворено бічними засобами опускання 12, 12' в формі по суті вертикальних, нескінченних, таких, що мають кругове рушення бічних опускаючих ременів 12а Шлях двох нескінченних ременів 12, рухомих вниз, позначений позицією 12а Як показано, зигзагоподібне згинання також проводиться за допомогою декількох бічних направляючих, таких як пластини 15, пов'язані з відділенням Фіг 3 показує тільки одну з цих бічних направляючих Однак ці бічні направляючі можуть бути стержнями Зигзагоподібне згинання 8 здійснюється на дні 16 пакету 3, розміщеного на опорних засобах 18, Після вищезгаданого стиснення стрічки, яке проводиться у вертикальному напрямі, пакет 3 може бути обгорнений і закритий навколо стопи за допомогою засобу, не показаного і одночасно з відділенням 12, 15 що видаляється від вказаної стопи Як указано вище, пакет 3 може, але не обов'язково, зазнавати усадки, наприклад, усадки гарячим повітрям, таким чином, щоб він щільно прилягав до стопи Процес упаковки може проводитися під вакуумом Пристрій, показаний на Фіг 3, буде більш детально описаний нижче Вищезгадані бічні засоби опускання 12 і бічні направляючі 15 утворять разом те, що відкривається вгору і вниз відділення, яке може підійматися і опускатися відносно опорного засобу 18 пристрою Пристрій містить також раму 22, встановлену зовні відділення Цю раму використовують для розтягання пакету 3 навколо відділення Опорний засіб 18 окремо регулюється по висоті, що не показано, однак, очевидно з креслень Пристрій може також містити засіб 24 стиснення, що дозволяє йому стискати стрічку 2 Крім того, в пристрої може бути передбачено обладнання для усадки плівки, як показано, причому вказане обладнання переважно є обладнанням для усадки гарячим повітрям або тепловим випромінюванням Фіг 4 показує другий пристрій, що використовується для здійснення способу згідно з винаходом Цей пристрій забезпечений відділенням з бічними засобами опускання 12' і опорним засобом 18, на який спирається дно пакету 3 На Фіг 4 показана тільки найнижча дільниця пакету Пристрій містить також засіб 25 опускання стрічки, розташований з можливістю повороту навколо точки ЗО верхнього кінця засобу 25 опускання стрічки Засіб 25 опускання стрічки містить нескінченні, такі, що мають кругове рушення і що впираються один в інший ремені, 26 і 27, де протилежні шляхи 26а і 27а ременів рухаються вниз Крім того, є привідний засіб 32, який поворотно-поступально переміщує засіб 25 опускання стрічки коливаннями навколо точки ЗО, як визначено подвійною стрілкою А Управління коливальним рушенням засобу 25 опускання стрічки здійснюється за допомогою електронного керуючого блоку 34 Стрічку можна подавати до відділення при різних швидкостях, а коливальне рушення засобу 25 опускання стрічки керується різними коливаннями таким чином, щоб окремі "зигзаги" в стопці мали бажаний розмір Стрічку 2 подають від засобу 35 подачі стрічки за допомогою подаючих валиків 36, показаних і на Фіг 3, і на Фіг 4 Засіб 25 опускання стрічки є регульованим по висоті і переміщуваним у вертикальному напрямі в процесі роботи Пристрій по Фіг 4 також забезпечений рамою для втримання і розтягання пакету 3, але ця рама не показана Вище було зроблене посилання на пакет З Однак, ніщо не заважає тому, щоб вказаний пакет був наприклад, картонною коробкою 40, см Фіг 5, і 53798 тоді рама 22 несе картонну коробку У такому випадку стежать за тим, щоб опорний засіб 18 міг зміщуватися в сторону покроково, наприклад, перпендикулярно площині паперу таким чином, щоб безліч розташованих поруч стоп , можна було вмістити в коробку, при умові, що вказана коробка є досить великою Наприклад, сім засобів 25 опускання стрічки, розташовані по одному на стрічку, можна виконати на Фіг 4, замість одного засобу ЗО опускання стрічки У цьому випадку, упаковка 41 заповнюється в сім разів швидше ніж звичайно, але стрічки в семи стопках не сполучені в одну довгу пов'язану стрічку Вертикальні 10 розділяючи листи 42, наприклад, з картону або пластику, можуть бути введені між стоп/йми стрічки Ці розділяючи листи в пристроях, показаних на Фіг 3 і Фіг 4 можуть опускатися за допомогою особливих елементів, захоплюючих лист, не показані РОЗДІЛЯЮЧІ ЛИСТИ можуть бути, але не обов'язково, можливо вбудовані в ящик 40 Ящик 40 можна розглядати як ящик зі множинними упаковками Винахід може бути модифікований багатьма способами, без відхилення від об'єму винаходу, як визначено в прикладеній Формулі винаходу Неперевна подача стрічок до пакувального листа Зигзагоподібне згинання стрічки під ії власною вагою на дні упокованої стрічки Стиснення стопки у пакувальному пакеті ПовІтрянощІлше закриття пакувального пакету ФІГ. 1 2а ФІГ. З ФІГ. 4 ФІГ. 5 11 53798 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 12
