Заземлюючий затискач

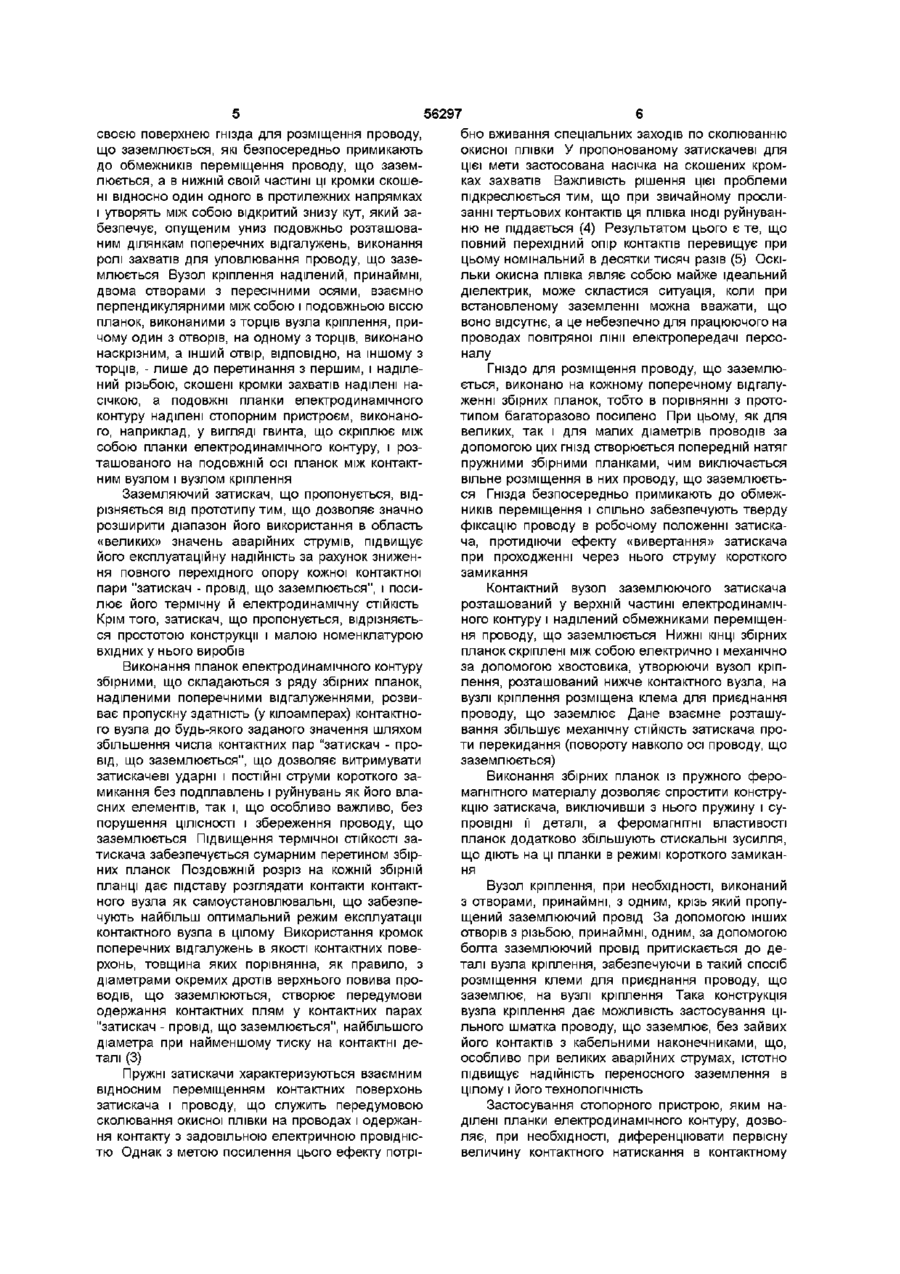

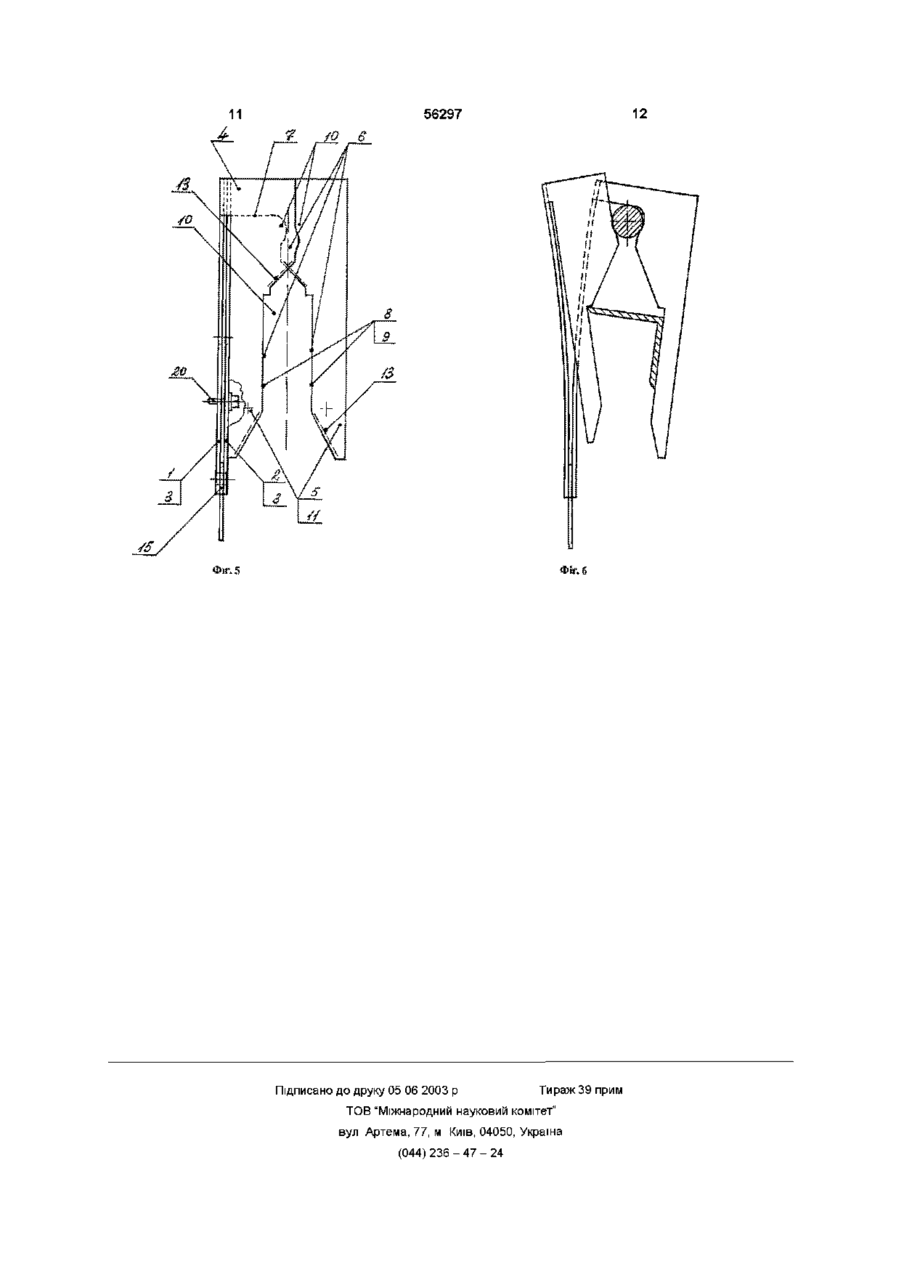

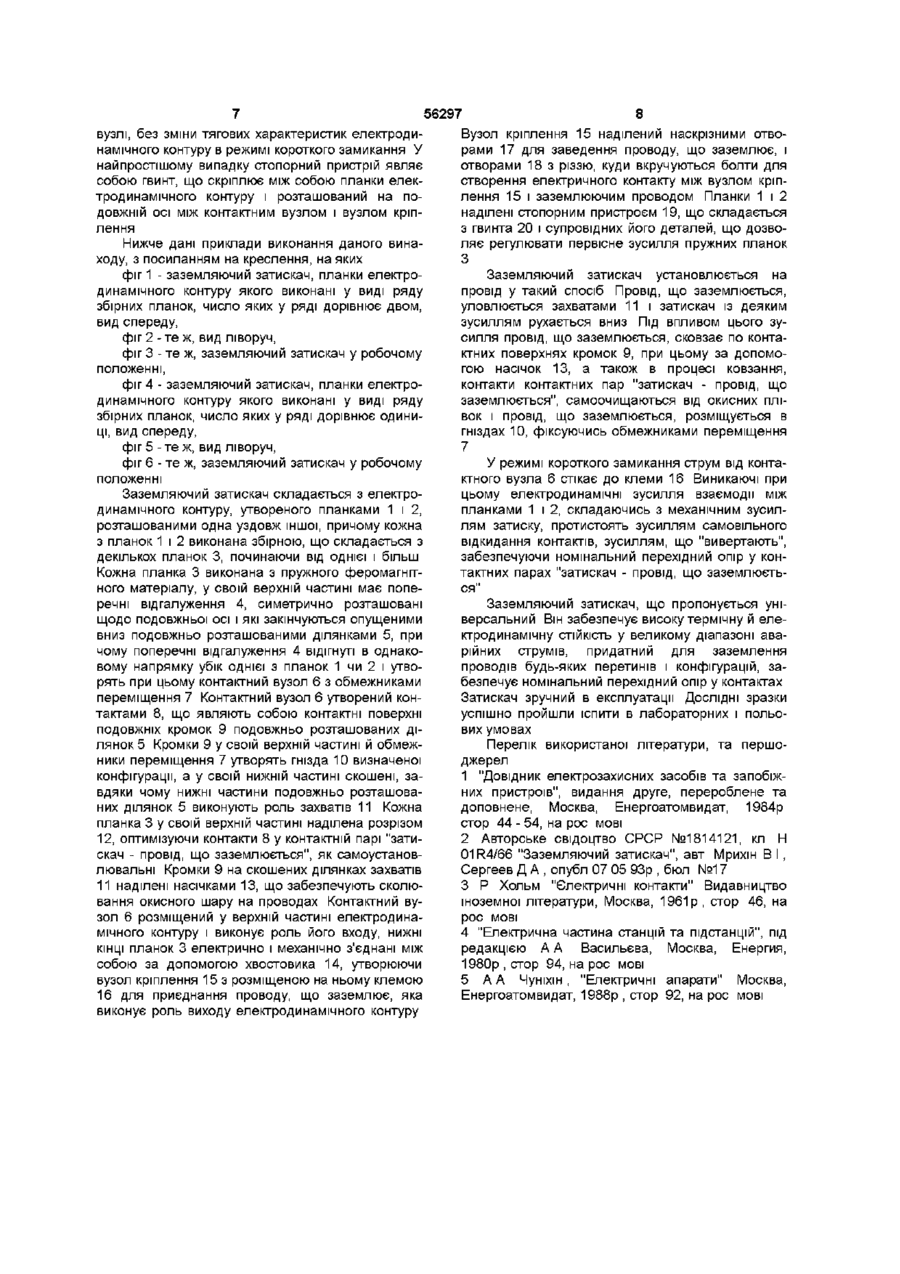

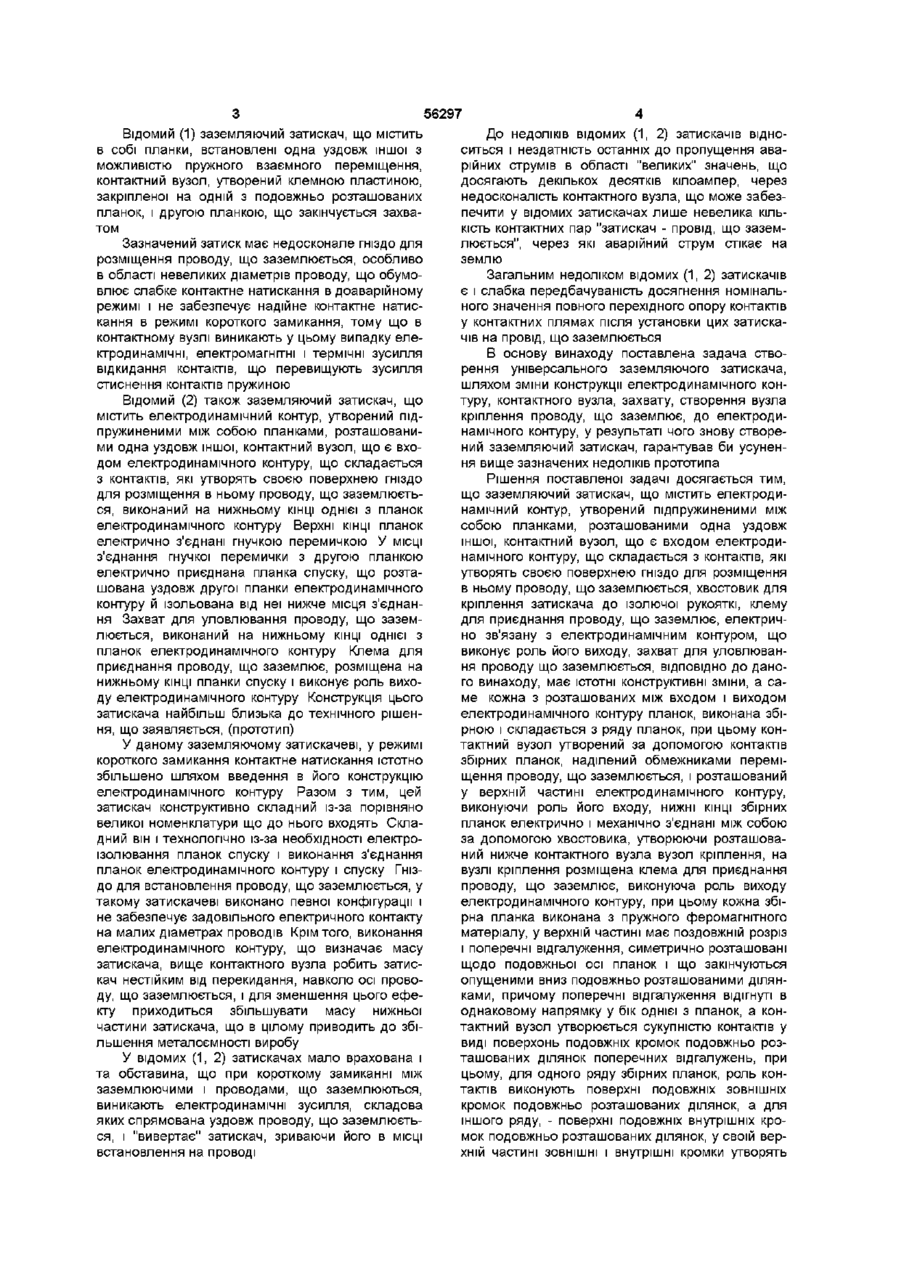

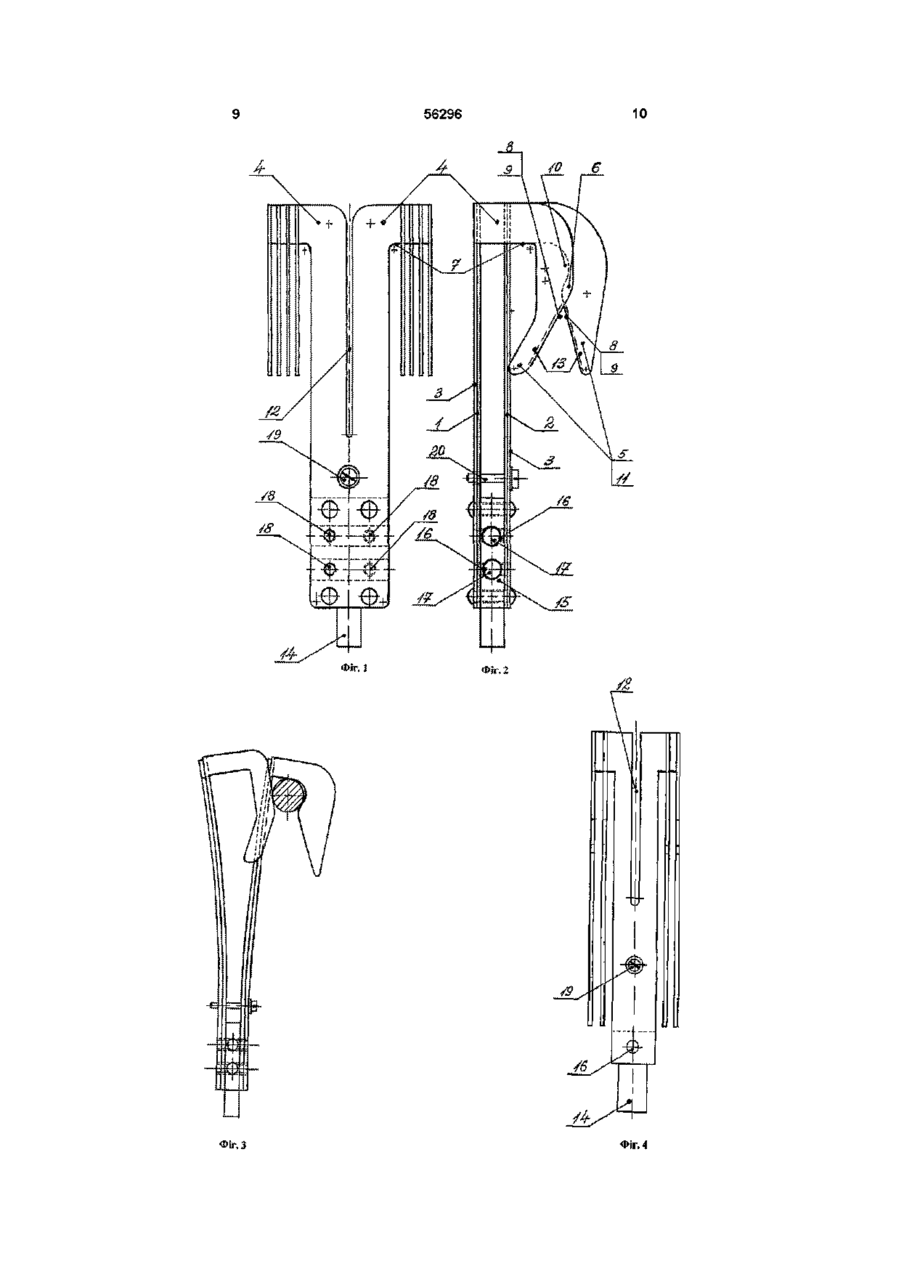

1 Заземлюючий затискач, що містить електродинамічний контур, утворений підпружиненими між собою планками, розташованими одна уздовж іншої, контактний вузол, що є входом електродинамічного контуру, який складається з контактів, що утворюють своєю поверхнею гніздо для розміщення в ньому проводу, що заземлюється, хвостовик для кріплення затискача до ізолюючої рукоятки, клему для приєднання проводу, що заземлює, електрично зв'язану з електродинамічним контуром, який виконує роль його виходу, захват для уловлювання проводу, що заземлюється, який відрізняється тим, що кожна з розташованих між входом і виходом електродинамічного контуру планок, виконана збірною, і складається з ряду планок, при цьому контактний вузол утворений за допомогою контактів збірних планок, оснащений обмежниками переміщення проводу, що заземлюється, і розташований у верхній частині електродинамічного контуру, виконуючи роль його входу, нижні КІНЦІ збірних планок електрично і механічно з'єднані між собою за допомогою хвостовика, утворюючи розташований нижче контактного вузла вузол кріплення, на вузлі кріплення розміщена клема для приєднання проводу, що заземлює, виконуюча роль виходу електродинамічного контуру, при цьому кожна збірна планка виконана з пружного феромагнітного матеріалу, у верхній частині має поздовжній розріз і поперечні відгалуження, симетрично розташовані щодо подовжньої осі планок і які закінчуються опущеними вниз подовжньо розташованими ділянками, причому по 2 Заземлюючий затискач по п 1, який відрізняється тим, що вузол кріплення оснащений принаймні двома отворами з пересічними осями, взаємно перпендикулярними між собою і подовжньою віссю планок, виконаними з торців вузла кріплення, причому один з отворів, на одному з торців, виконано наскрізним, а інший отвір, ВІДПОВІДНО, на іншому з торців, - лише до перетинання з першим, і оснащений нарізкою 3 Заземлюючий затискач по п 1, який відрізняється тим, що скошені кромки захватів оснащені насічкою 4 Заземлюючий затискач по п 1, який відрізняється тим, що подовжні планки електродинамічного контуру оснащені стопорним пристроєм, виконаним, наприклад, у вигляді гвинта, що скріплює між собою планки електродинамічного контуру, і розташованим на подовжній осі планок між контактним вузлом і вузлом кріплення Винахід відноситься до електроенергетики, зокрема, до затискачів переносних заземлень, що використовуються для заземлення відключених проводів повітряних ЛІНІЙ електропередачі перечні відгалуження відігнуті в однаковому напрямку у бік однієї з планок, а контактний вузол утворюється сукупністю контактів у вигляді поверхонь подовжніх кромок подовжньо розташованих ділянок поперечних відгалужень, при цьому, для одного ряду збірних планок, роль контактів виконують поверхні подовжніх ЗОВНІШНІХ кромок подовжньо розташованих ділянок, а для іншого ряду, - поверхні подовжніх внутрішніх кромок подовжньо розташованих ділянок, у своїй верхній частині ЗОВНІШНІ і внутрішні кромки утворюють своєю поверхнею гнізда для розміщення проводу, що заземлюється, які безпосередньо примикають до обмежників переміщення проводу, що заземлюється, а в нижній своїй частині ці кромки скошені відносно один одного в протилежних напрямках і утворять між собою відкритий знизу кут, який забезпечує опущеним униз подовжньо розташованим ділянкам поперечних відгалужень виконання ролі захватів для уловлювання проводу, що заземлюється О і о> (О ю 56297 Відомий (1) заземляючий затискач, що містить в собі планки, встановлені одна уздовж іншої з можливістю пружного взаємного переміщення, контактний вузол, утворений клемною пластиною, закріпленої на одній з подовжньо розташованих планок, і другою планкою, що закінчується захватом Зазначений затиск має недосконале гніздо для розміщення проводу, що заземлюється, особливо в області невеликих діаметрів проводу, що обумовлює слабке контактне натискання в доаварійному режимі і не забезпечує надійне контактне натискання в режимі короткого замикання, тому що в контактному вузлі виникають у цьому випадку електродинамічні, електромагнітні і термічні зусилля відкидання контактів, що перевищують зусилля стиснення контактів пружиною Відомий (2) також заземляючий затискач, що містить електродинамічний контур, утворений підпружиненими між собою планками, розташованими одна уздовж іншої, контактний вузол, що є входом електродинамічного контуру, що складається з контактів, які утворять своєю поверхнею гніздо для розміщення в ньому проводу, що заземлюється, виконаний на нижньому КІНЦІ ОДНІЄЇ З планок електродинамічного контуру Верхні КІНЦІ планок електрично з'єднані гнучкою перемичкою У МІСЦІ з'єднання гнучкої перемички з другою планкою електрично приєднана планка спуску, що розташована уздовж другої планки електродинамічного контуру й ізольована від неї нижче місця з'єднання Захват для уловлювання проводу, що заземлюється, виконаний на нижньому КІНЦІ ОДНІЄЇ З планок електродинамічного контуру Клема для приєднання проводу, що заземлює, розміщена на нижньому КІНЦІ планки спуску і виконує роль виходу електродинамічного контуру Конструкція цього затискача найбільш близька до технічного рішення, що заявляється, (прототип) У даному заземляючому затискачеві, у режимі короткого замикання контактне натискання істотно збільшено шляхом введення в його конструкцію електродинамічного контуру Разом з тим, цей затискач конструктивно складний із-за порівняно великої номенклатури що до нього входять Складний він і технологічно із-за необхідності електроізолювання планок спуску і виконання з'єднання планок електродинамічного контуру і спуску Гніздо для встановлення проводу, що заземлюється, у такому затискачеві виконано певної конфігурації і не забезпечує задовільного електричного контакту на малих діаметрах проводів Крім того, виконання електродинамічного контуру, що визначає масу затискача, вище контактного вузла робить затискач нестійким від перекидання, навколо осі проводу, що заземлюється, і для зменшення цього ефекту приходиться збільшувати масу нижньої частини затискача, що в цілому приводить до збільшення металоємності виробу У відомих (1, 2) затискачах мало врахована і та обставина, що при короткому замиканні між заземлюючими і проводами, що заземлюються, виникають електродинамічні зусилля, складова яких спрямована уздовж проводу, що заземлюється, і "вивертає" затискач, зриваючи його в МІСЦІ встановлення на проводі До недоліків відомих (1, 2) затискачів відноситься і нездатність останніх до пропущення аварійних струмів в області "великих" значень, що досягають декількох десятків кілоампер, через недосконалість контактного вузла, що може забезпечити у відомих затискачах лише невелика КІЛЬКІСТЬ контактних пар "затискач - провід, що заземлюється", через які аварійний струм стікає на землю Загальним недоліком відомих (1, 2) затискачів є і слабка передбачуваність досягнення номінального значення повного перехідного опору контактів у контактних плямах після установки цих затискачів на провід, що заземлюється В основу винаходу поставлена задача створення універсального заземляючого затискача, шляхом зміни конструкції електродинамічного контуру, контактного вузла, захвату, створення вузла кріплення проводу, що заземлює, до електродинамічного контуру, у результаті чого знову створений заземляючий затискач, гарантував би усунення вище зазначених недоліків прототипа Рішення поставленої задачі досягається тим, що заземляючий затискач, що містить електродинамічний контур, утворений підпружиненими між собою планками, розташованими одна уздовж іншої, контактний вузол, що є входом електродинамічного контуру, що складається з контактів, які утворять своєю поверхнею гніздо для розміщення в ньому проводу, що заземлюється, хвостовик для кріплення затискача до ізолючої рукояткі, клему для приєднання проводу, що заземлює, електрично зв'язану з електродинамічним контуром, що виконує роль його виходу, захват для уловлювання проводу що заземлюється, ВІДПОВІДНО ДО даного винаходу, має ІСТОТНІ конструктивні зміни, а саме кожна з розташованих між входом і виходом електродинамічного контуру планок, виконана збірною і складається з ряду планок, при цьому контактний вузол утворений за допомогою контактів збірних планок, наділений обмежниками переміщення проводу, що заземлюється, і розташований у верхній частині електродинамічного контуру, виконуючи роль його входу, нижні КІНЦІ збірних планок електрично і механічно з'єднані між собою за допомогою хвостовика, утворюючи розташований нижче контактного вузла вузол кріплення, на вузлі кріплення розміщена клема для приєднання проводу, що заземлює, виконуюча роль виходу електродинамічного контуру, при цьому кожна збірна планка виконана з пружного феромагнітного матеріалу, у верхній частині має поздовжній розріз і поперечні відгалуження, симетрично розташовані щодо подовжньої осі планок і що закінчуються опущеними вниз подовжньо розташованими ділянками, причому поперечні відгалуження відігнуті в однаковому напрямку у бік однієї з планок, а контактний вузол утворюється сукупністю контактів у виді поверхонь подовжніх кромок подовжньо розташованих ділянок поперечних відгалужень, при цьому, для одного ряду збірних планок, роль контактів виконують поверхні подовжніх ЗОВНІШНІХ кромок подовжньо розташованих ділянок, а для іншого ряду, - поверхні подовжніх внутрішніх кромок подовжньо розташованих ділянок, у своїй верхній частині ЗОВНІШНІ і внутрішні кромки утворять 56297 бно вживання спеціальних заходів по сколюванню своєю поверхнею гнізда для розміщення проводу, окисної плівки У пропонованому затискачеві для що заземлюється, які безпосередньо примикають цієї мети застосована насічка на скошених кромдо обмежників переміщення проводу, що заземках захватів Важливість рішення цієї проблеми люється, а в нижній своїй частині ці кромки скошепідкреслюється тим, що при звичайному прослині відносно один одного в протилежних напрямках занні тертьових контактів ця плівка ІНОДІ руйнувані утворять між собою відкритий знизу кут, який заню не піддається (4) Результатом цього є те, що безпечує, опущеним униз подовжньо розташоваповний перехідний опір контактів перевищує при ним ділянкам поперечних відгалужень, виконання цьому номінальний в десятки тисяч разів (5) Оскіролі захватів для уловлювання проводу, що зазельки окисна плівка являє собою майже ідеальний млюється Вузол кріплення наділений, принаймні, діелектрик, може скластися ситуація, коли при двома отворами з пересічними осями, взаємно встановленому заземленні можна вважати, що перпендикулярними між собою і подовжньою віссю воно відсутнє, а це небезпечно для працюючого на планок, виконаними з торців вузла кріплення, припроводах повітряної лінії електропередачі персочому один з отворів, на одному з торців, виконано налу наскрізним, а інший отвір, ВІДПОВІДНО, на іншому з торців, - лише до перетинання з першим, і наділеГніздо ДЛЯ розміщення проводу, що заземлюний різьбою, скошені кромки захватів наділені нається, виконано на кожному поперечному відгалусічкою, а подовжні планки електродинамічного женні збірних планок, тобто в порівнянні з протоконтуру наділені стопорним пристроєм, виконанотипом багаторазово посилено При цьому, як для го, наприклад, у вигляді гвинта, що скріплює між великих, так і для малих діаметрів проводів за собою планки електродинамічного контуру, і роздопомогою цих гнізд створюється попередній натяг ташованого на подовжній осі планок між контактпружними збірними планками, чим виключається ним вузлом і вузлом кріплення вільне розміщення в них проводу, що заземлюється Гнізда безпосередньо примикають до обмежЗаземляючий затискач, що пропонується, відників переміщення і спільно забезпечують тверду різняється від прототипу тим, що дозволяє значно фіксацію проводу в робочому положенні затискарозширити діапазон його використання в область ча, протидіючи ефекту «вивертання» затискача «великих» значень аварійних струмів, підвищує при проходженні через нього струму короткого його експлуатаційну надійність за рахунок знижензамикання ня повного перехідного опору кожної контактної пари "затискач - провід, що заземлюється", і посиКонтактний вузол заземлюючого затискача лює його термічну й електродинамічну СТІЙКІСТЬ розташований у верхній частині електродинамічКрім того, затискач, що пропонується, відрізняєтьного контуру і наділений обмежниками переміщенся простотою конструкції і малою номенклатурою ня проводу, що заземлюється Нижні КІНЦІ збірних вхідних у нього виробів планок скріплені між собою електрично і механічно за допомогою хвостовика, утворюючи вузол кріпВиконання планок електродинамічного контуру лення, розташований нижче контактного вузла, на збірними, що складаються з ряду збірних планок, вузлі кріплення розміщена клема для приєднання наділеними поперечними відгалуженнями, розвипроводу, що заземлює Дане взаємне розташуває пропускну здатність (у кілоамперах) контактновання збільшує механічну СТІЙКІСТЬ затискача прого вузла до будь-якого заданого значення шляхом ти перекидання (повороту навколо осі проводу, що збільшення числа контактних пар "затискач - прозаземлюється) від, що заземлюється", що дозволяє витримувати затискачеві ударні і ПОСТІЙНІ струми короткого заВиконання збірних планок із пружного феромикання без подплавлень і руйнувань як його вламагнітного матеріалу дозволяє спростити конструсних елементів, так і, що особливо важливо, без кцію затискача, виключивши з нього пружину і супорушення ЦІЛІСНОСТІ і збереження проводу, що провідні її деталі, а феромагнітні властивості заземлюється Підвищення термічної СТІЙКОСТІ запланок додатково збільшують стискальні зусилля, тискача забезпечується сумарним перетином збірщо діють на ці планки в режимі короткого замиканних планок Поздовжній розріз на кожній збірній ня планці дає підставу розглядати контакти контактВузол кріплення, при необхідності, виконаний ного вузла як самоустановлювальні, що забезпез отворами, принаймні, з одним, крізь який пропучують найбільш оптимальний режим експлуатації щений заземлюючий провід За допомогою інших контактного вузла в цілому Використання кромок отворів з різьбою, принаймні, одним, за допомогою поперечних відгалужень в якості контактних повеболта заземлюючий провід притискається до дерхонь, товщина яких порівнянна, як правило, з талі вузла кріплення, забезпечуючи в такий спосіб діаметрами окремих дротів верхнього повива пророзміщення клеми для приєднання проводу, що водів, що заземлюються, створює передумови заземлює, на вузлі кріплення Така конструкція одержання контактних плям у контактних парах вузла кріплення дає можливість застосування ці"затискач - провід, що заземлюється", найбільшого льного шматка проводу, що заземлює, без зайвих діаметра при найменшому тиску на контактні дейого контактів з кабельними наконечниками, що, талі (3) особливо при великих аварійних струмах, істотно підвищує надійність переносного заземлення в Пружні затискачи характеризуються взаємним цілому і його технологічність відносним переміщенням контактних поверхонь затискача і проводу, що служить передумовою Застосування стопорного пристрою, яким насколювання окисної плівки на проводах і одержанділені планки електродинамічного контуру, дозвоня контакту з задовільною електричною провіднісляє, при необхідності, диференціювати первісну тю Однак з метою посилення цього ефекту потрівеличину контактного натискання в контактному вузлі, без зміни тягових характеристик електродинамічного контуру в режимі короткого замикання У найпростішому випадку стопорний пристрій являє собою гвинт, що скріплює між собою планки електродинамічного контуру і розташований на подовжній осі між контактним вузлом і вузлом кріплення Нижче дані приклади виконання даного винаходу, з посиланням на креслення, на яких фіг 1 - заземляючий затискач, планки електродинамічного контуру якого виконані у виді ряду збірних планок, число яких у ряді дорівнює двом, вид спереду, фіг 2 - те ж, вид ліворуч, фіг 3 - те ж, заземляючий затискач у робочому положенні, фіг 4 - заземляючий затискач, планки електродинамічного контуру якого виконані у виді ряду збірних планок, число яких у ряді дорівнює одиниці, вид спереду, фіг 5 - те ж, вид ліворуч, фіг 6 - те ж, заземляючий затискач у робочому положенні Заземляючий затискач складається з електродинамічного контуру, утвореного планками 1 і 2, розташованими одна уздовж іншої, причому кожна з планок 1 і 2 виконана збірною, що складається з декількох планок 3, починаючи від однієї і більш Кожна планка 3 виконана з пружного феромагнітного матеріалу, у своїй верхній частині має поперечні відгалуження 4, симетрично розташовані щодо подовжньої осі і які закінчуються опущеними вниз подовжньо розташованими ділянками 5, при чому поперечні відгалуження 4 відігнуті в однаковому напрямку убік однієї з планок 1 чи 2 і утворять при цьому контактний вузол 6 з обмежниками переміщення 7 Контактний вузол 6 утворений контактами 8, що являють собою контактні поверхні подовжніх кромок 9 подовжньо розташованих ділянок 5 Кромки 9 у своїй верхній частині й обмежники переміщення 7 утворять гнізда 10 визначеної конфігурації, а у своїй нижній частині скошені, завдяки чому нижні частини подовжньо розташованих ділянок 5 виконують роль захватів 11 Кожна планка 3 у своїй верхній частині наділена розрізом 12, оптимізуючи контакти 8 у контактній парі "затискач - провід, що заземлюється", як самоустановлювальні Кромки 9 на скошених ділянках захватів 11 наділені насічками 13, що забезпечують сколювання окисного шару на проводах Контактний вузол 6 розміщений у верхній частині електродинамічного контуру і виконує роль його входу, нижні КІНЦІ планок 3 електрично і механічно з'єднані між собою за допомогою хвостовика 14, утворюючи вузол кріплення 15 з розміщеною на ньому клемою 16 для приєднання проводу, що заземлює, яка виконує роль виходу електродинамічного контуру 56297 8 Вузол кріплення 15 наділений наскрізними отворами 17 для заведення проводу, що заземлює, і отворами 18 з різзю, куди вкручуються болти для створення електричного контакту між вузлом кріплення 15 і заземлюючим проводом Планки 1 і 2 наділені стопорним пристроєм 19, що складається з гвинта 20 і супровідних його деталей, що дозволяє регулювати первісне зусилля пружних планок З Заземляючий затискач установлюється на провід у такий спосіб Провід, що заземлюється, уловлюється захватами 11 і затискач із деяким зусиллям рухається вниз Під впливом цього зусилля провід, що заземлюється, сковзає по контактних поверхнях кромок 9, при цьому за допомогою насічок 13, а також в процесі ковзання, контакти контактних пар "затискач - провід, що заземлюється", самоочищаються від окисних плівок і провід, що заземлюється, розміщується в гніздах 10, фіксуючись обмежниками переміщення 7 У режимі короткого замикання струм від контактного вузла 6 стікає до клеми 16 Виникаючі при цьому електродинамічні зусилля взаємодії між планками 1 і 2, складаючись з механічним зусиллям затиску, протистоять зусиллям самовільного відкидання контактів, зусиллям, що "вивертають", забезпечуючи номінальний перехідний опір у контактних парах "затискач - провід, що заземлюється" Заземляючий затискач, що пропонується універсальний Він забезпечує високу термічну й електродинамічну СТІЙКІСТЬ у великому діапазоні аварійних струмів, придатний для заземлення проводів будь-яких перетинів і конфігурацій, забезпечує номінальний перехідний опір у контактах Затискач зручний в експлуатації ДОСЛІДНІ зразки успішно пройшли іспити в лабораторних і польових умовах Перелік використаної літератури, та першоджерел 1 "Довідник електрозахисних засобів та запобіжних пристроїв", видання друге, перероблене та доповнене, Москва, Енергоатомвидат, 1984р стор 44 - 54, на рос мові 2 Авторське свідоцтво СРСР №1814121, кл Н 01R4/66 "Заземляючий затискач", авт Мрихін В І , Сергеев Д А , опубл 07 05 93р , бюл №17 3 Р Хольм "Єлектричні контакти" Видавництво іноземної літератури, Москва, 1961р, стор 46, на рос мові 4 "Електрична частина станцій та підстанцій", під редакцією А А Васильєва, Москва, Енергия, 1980р , стор 94, на рос мові 5 А А Чуніхін , "Електричні апарати" Москва, Енергоатомвидат, 1988р , стор 92, на рос мові 10 56296 Фіг. 1 Фіг. З Фіг. 2 Фіг. 4 12 56297 Фіг. 5 Фіг. б Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
