Складаний набір з шести табуретів “куб”

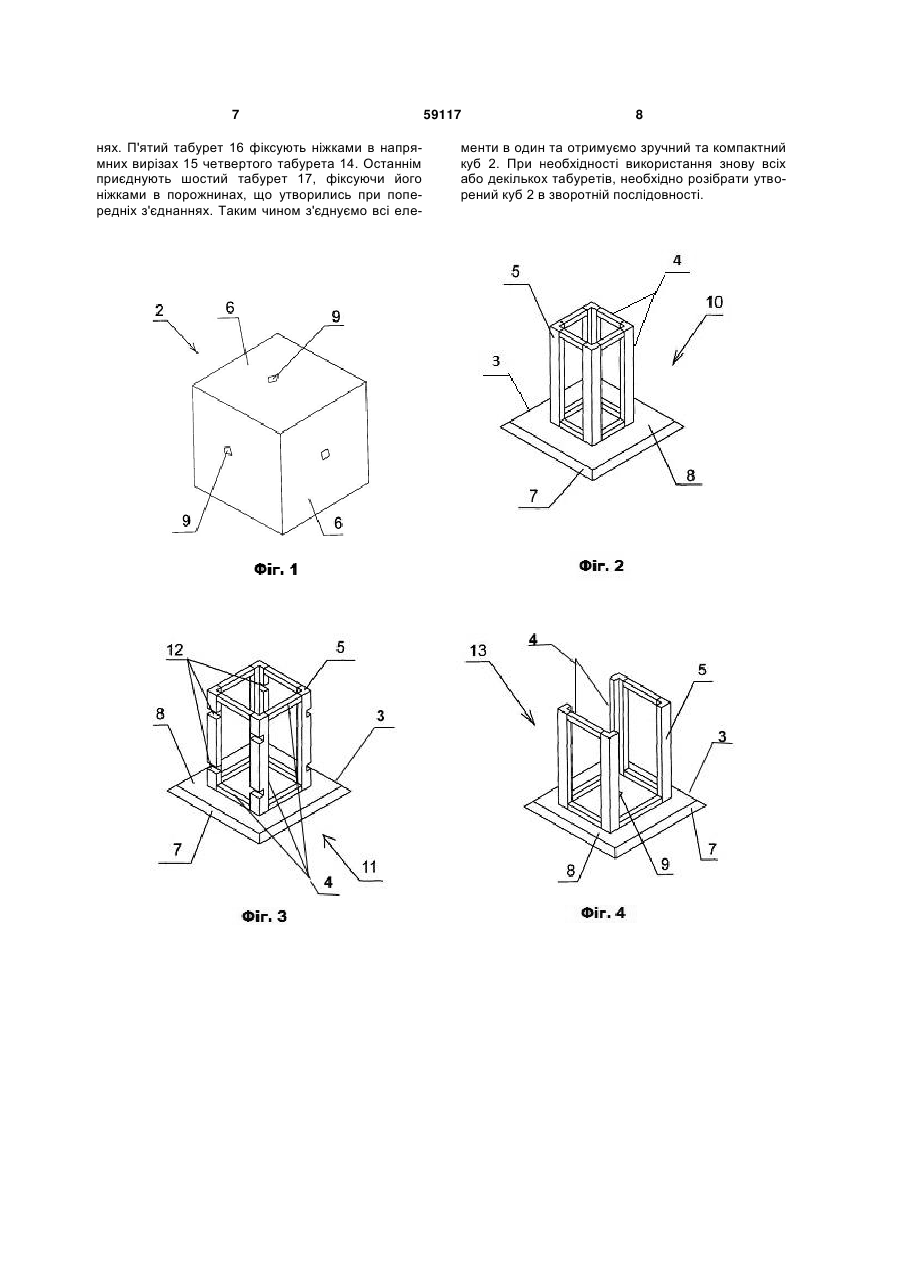

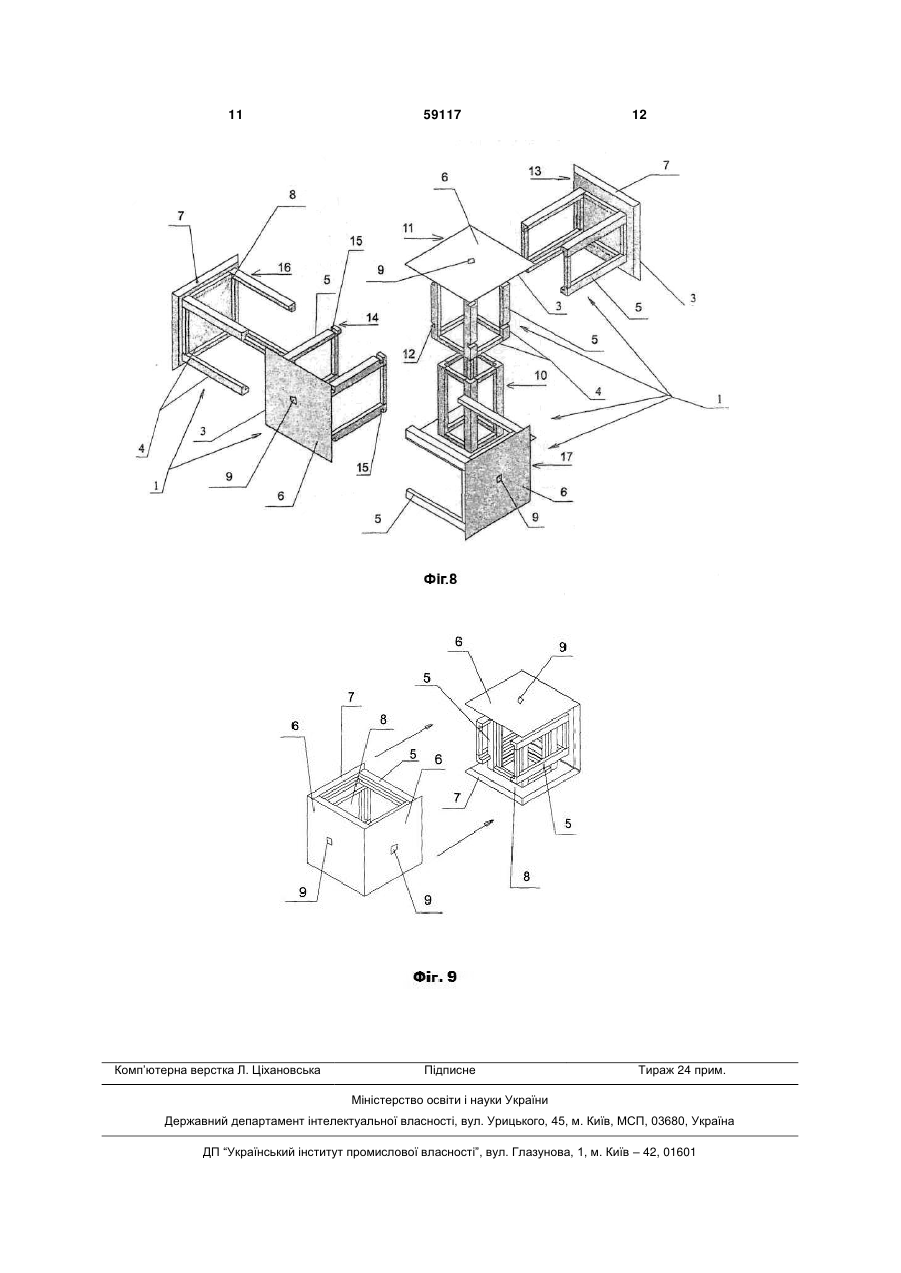

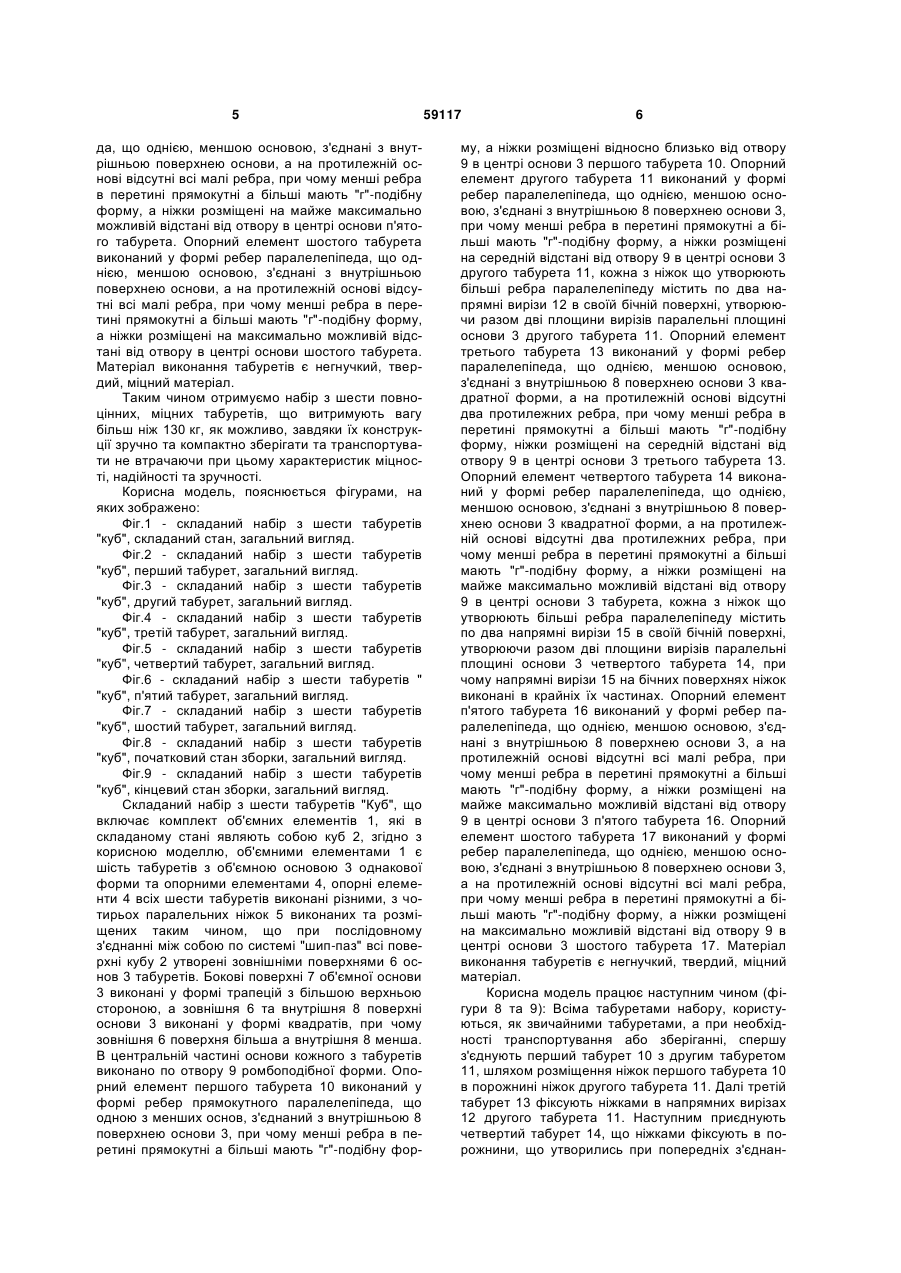

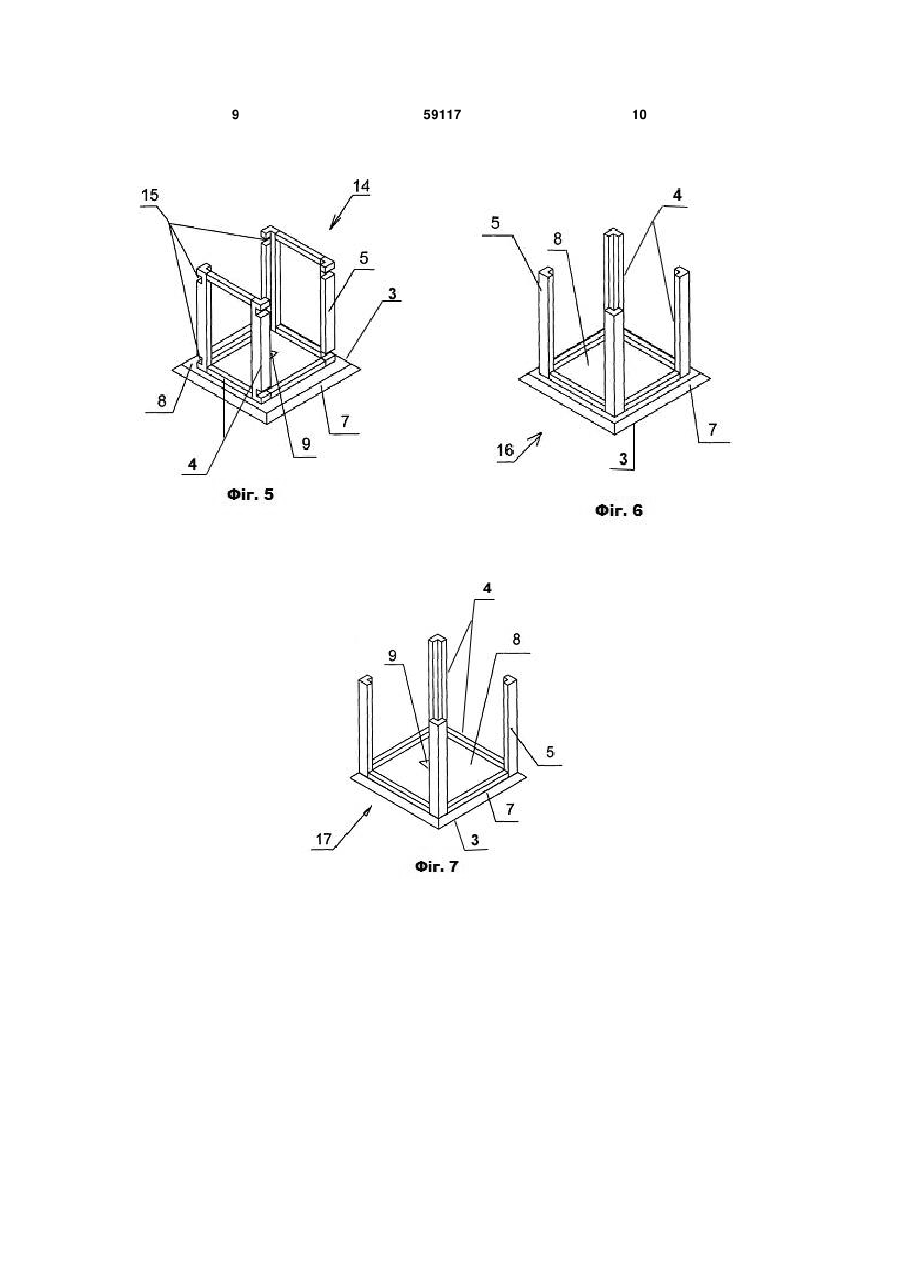

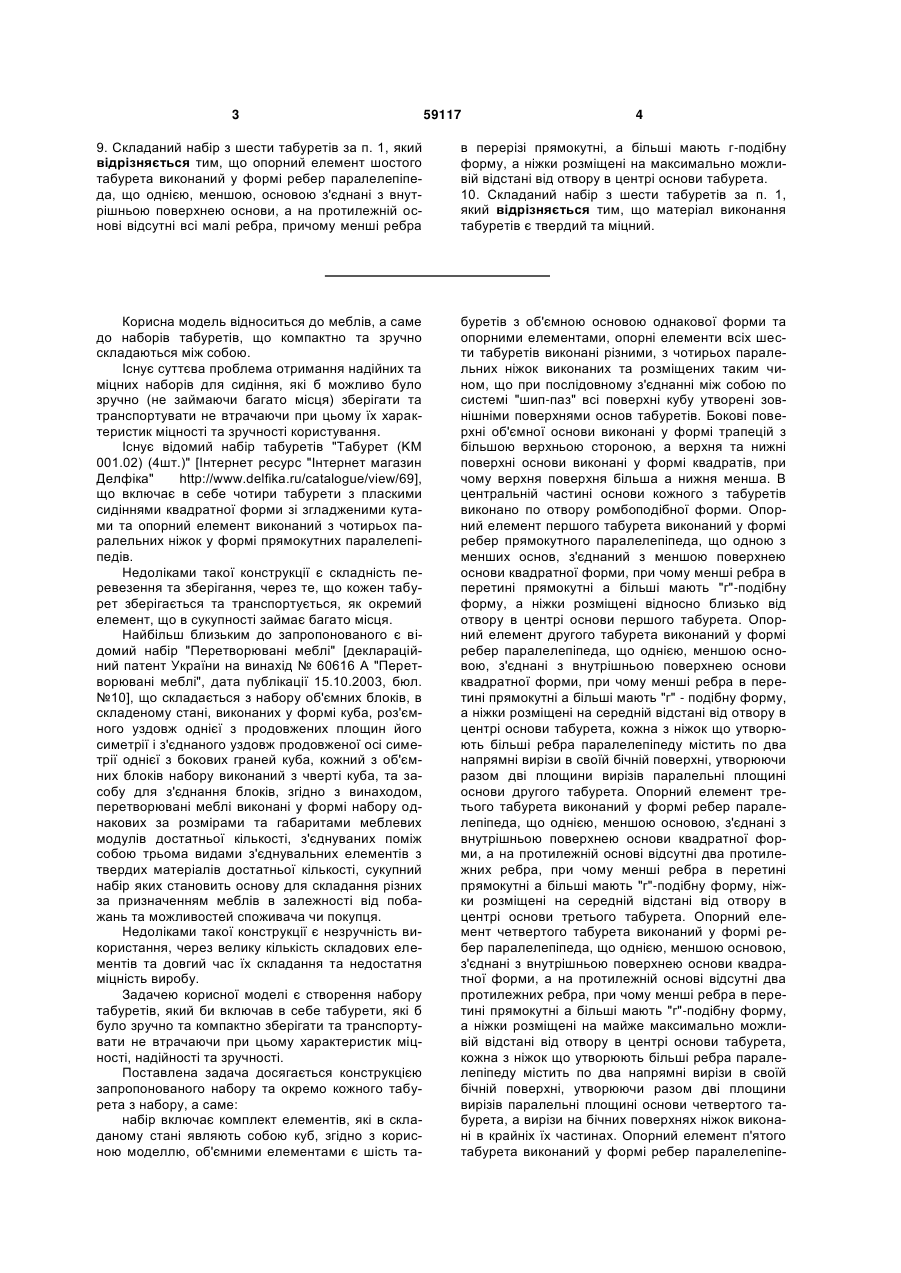

1. Складаний набір з шести табуретів, що містить комплект елементів, які в складаному стані являють собою куб, який відрізняється тим, що об'ємними елементами є шість табуретів з об'ємною основою однакової форми та опорними елементами, опорні елементи всіх шести табуретів виконані різними, з чотирьох паралельних ніжок, виконаних та розміщених таким чином, що при послідовному з'єднанні між собою по системі "шиппаз" всі поверхні куба утворені зовнішніми поверхнями основ табуретів. 2. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що бокові поверхні об'ємної основи виконані у формі трапецій з більшою верхньою стороною, а верхня та нижні поверхні основи виконані у формі квадратів, причому верхня поверхня більша, а нижня менша. 3. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що в центральній частині основи кожного з табуретів виконано по отвору ромбоподібної форми. 4. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що опорний елемент першого табурета виконаний у формі ребер прямокутного паралелепіпеда, що одною з менших основ з'єднаний з меншою поверхнею основи квадратної форми, причому менші ребра в перерізі прямокутні, а більші мають г-подібну форму, а ніжки розміщені відносно близько від отвору в центрі основи табурета. 5. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що опорний елемент другого табурета виконаний у формі ребер паралелепіпеда, що однією, меншою, основою з'єднані з внутрішньою поверхнею основи квадратної форми, причому менші ребра в перерізі прямокутні, а бі 2 (19) 1 3 59117 4 9. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що опорний елемент шостого табурета виконаний у формі ребер паралелепіпеда, що однією, меншою, основою з'єднані з внутрішньою поверхнею основи, а на протилежній основі відсутні всі малі ребра, причому менші ребра в перерізі прямокутні, а більші мають г-подібну форму, а ніжки розміщені на максимально можливій відстані від отвору в центрі основи табурета. 10. Складаний набір з шести табуретів за п. 1, який відрізняється тим, що матеріал виконання табуретів є твердий та міцний. Корисна модель відноситься до меблів, а саме до наборів табуретів, що компактно та зручно складаються між собою. Існує суттєва проблема отримання надійних та міцних наборів для сидіння, які б можливо було зручно (не займаючи багато місця) зберігати та транспортувати не втрачаючи при цьому їх характеристик міцності та зручності користування. Існує відомий набір табуретів "Табурет (KM 001.02) (4шт.)" [Інтернет ресурс "Інтернет магазин Делфіка" http://www.delfika.ru/catalogue/view/69], що включає в себе чотири табурети з пласкими сидіннями квадратної форми зі згладженими кутами та опорний елемент виконаний з чотирьох паралельних ніжок у формі прямокутних паралелепіпедів. Недоліками такої конструкції є складність перевезення та зберігання, через те, що кожен табурет зберігається та транспортується, як окремий елемент, що в сукупності займає багато місця. Найбільш близьким до запропонованого є відомий набір "Перетворювані меблі" [деклараційний патент України на винахід № 60616 А "Перетворювані меблі", дата публікації 15.10.2003, бюл. №10], що складається з набору об'ємних блоків, в складеному стані, виконаних у формі куба, роз'ємного уздовж однієї з продовжених площин його симетрії і з'єднаного уздовж продовженої осі симетрії однієї з бокових граней куба, кожний з об'ємних блоків набору виконаний з чверті куба, та засобу для з'єднання блоків, згідно з винаходом, перетворювані меблі виконані у формі набору однакових за розмірами та габаритами меблевих модулів достатньої кількості, з'єднуваних поміж собою трьома видами з'єднувальних елементів з твердих матеріалів достатньої кількості, сукупний набір яких становить основу для складання різних за призначенням меблів в залежності від побажань та можливостей споживача чи покупця. Недоліками такої конструкції є незручність використання, через велику кількість складових елементів та довгий час їх складання та недостатня міцність виробу. Задачею корисної моделі є створення набору табуретів, який би включав в себе табурети, які б було зручно та компактно зберігати та транспортувати не втрачаючи при цьому характеристик міцності, надійності та зручності. Поставлена задача досягається конструкцією запропонованого набору та окремо кожного табурета з набору, а саме: набір включає комплект елементів, які в складаному стані являють собою куб, згідно з корисною моделлю, об'ємними елементами є шість та буретів з об'ємною основою однакової форми та опорними елементами, опорні елементи всіх шести табуретів виконані різними, з чотирьох паралельних ніжок виконаних та розміщених таким чином, що при послідовному з'єднанні між собою по системі "шип-паз" всі поверхні кубу утворені зовнішніми поверхнями основ табуретів. Бокові поверхні об'ємної основи виконані у формі трапецій з більшою верхньою стороною, а верхня та нижні поверхні основи виконані у формі квадратів, при чому верхня поверхня більша а нижня менша. В центральній частині основи кожного з табуретів виконано по отвору ромбоподібної форми. Опорний елемент першого табурета виконаний у формі ребер прямокутного паралелепіпеда, що одною з менших основ, з'єднаний з меншою поверхнею основи квадратної форми, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені відносно близько від отвору в центрі основи першого табурета. Опорний елемент другого табурета виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою поверхнею основи квадратної форми, при чому менші ребра в перетині прямокутні а більші мають "г" - подібну форму, а ніжки розміщені на середній відстані від отвору в центрі основи табурета, кожна з ніжок що утворюють більші ребра паралелепіпеду містить по два напрямні вирізи в своїй бічній поверхні, утворюючи разом дві площини вирізів паралельні площині основи другого табурета. Опорний елемент третього табурета виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою поверхнею основи квадратної форми, а на протилежній основі відсутні два протилежних ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, ніжки розміщені на середній відстані від отвору в центрі основи третього табурета. Опорний елемент четвертого табурета виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою поверхнею основи квадратної форми, а на протилежній основі відсутні два протилежних ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на майже максимально можливій відстані від отвору в центрі основи табурета, кожна з ніжок що утворюють більші ребра паралелепіпеду містить по два напрямні вирізи в своїй бічній поверхні, утворюючи разом дві площини вирізів паралельні площині основи четвертого табурета, а вирізи на бічних поверхнях ніжок виконані в крайніх їх частинах. Опорний елемент п'ятого табурета виконаний у формі ребер паралелепіпе 5 да, що однією, меншою основою, з'єднані з внутрішньою поверхнею основи, а на протилежній основі відсутні всі малі ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на майже максимально можливій відстані від отвору в центрі основи п'ятого табурета. Опорний елемент шостого табурета виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою поверхнею основи, а на протилежній основі відсутні всі малі ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на максимально можливій відстані від отвору в центрі основи шостого табурета. Матеріал виконання табуретів є негнучкий, твердий, міцний матеріал. Таким чином отримуємо набір з шести повноцінних, міцних табуретів, що витримують вагу більш ніж 130 кг, як можливо, завдяки їх конструкції зручно та компактно зберігати та транспортувати не втрачаючи при цьому характеристик міцності, надійності та зручності. Корисна модель, пояснюється фігурами, на яких зображено: Фіг.1 - складаний набір з шести табуретів "куб", складаний стан, загальний вигляд. Фіг.2 - складаний набір з шести табуретів "куб", перший табурет, загальний вигляд. Фіг.3 - складаний набір з шести табуретів "куб", другий табурет, загальний вигляд. Фіг.4 - складаний набір з шести табуретів "куб", третій табурет, загальний вигляд. Фіг.5 - складаний набір з шести табуретів "куб", четвертий табурет, загальний вигляд. Фіг.6 - складаний набір з шести табуретів " "куб", п'ятий табурет, загальний вигляд. Фіг.7 - складаний набір з шести табуретів "куб", шостий табурет, загальний вигляд. Фіг.8 - складаний набір з шести табуретів "куб", початковий стан зборки, загальний вигляд. Фіг.9 - складаний набір з шести табуретів "куб", кінцевий стан зборки, загальний вигляд. Складаний набір з шести табуретів "Куб", що включає комплект об'ємних елементів 1, які в складаному стані являють собою куб 2, згідно з корисною моделлю, об'ємними елементами 1 є шість табуретів з об'ємною основою 3 однакової форми та опорними елементами 4, опорні елементи 4 всіх шести табуретів виконані різними, з чотирьох паралельних ніжок 5 виконаних та розміщених таким чином, що при послідовному з'єднанні між собою по системі "шип-паз" всі поверхні кубу 2 утворені зовнішніми поверхнями 6 основ 3 табуретів. Бокові поверхні 7 об'ємної основи 3 виконані у формі трапецій з більшою верхньою стороною, а зовнішня 6 та внутрішня 8 поверхні основи 3 виконані у формі квадратів, при чому зовнішня 6 поверхня більша а внутрішня 8 менша. В центральній частині основи кожного з табуретів виконано по отвору 9 ромбоподібної форми. Опорний елемент першого табурета 10 виконаний у формі ребер прямокутного паралелепіпеда, що одною з менших основ, з'єднаний з внутрішньою 8 поверхнею основи 3, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну фор 59117 6 му, а ніжки розміщені відносно близько від отвору 9 в центрі основи 3 першого табурета 10. Опорний елемент другого табурета 11 виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою 8 поверхнею основи 3, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на середній відстані від отвору 9 в центрі основи 3 другого табурета 11, кожна з ніжок що утворюють більші ребра паралелепіпеду містить по два напрямні вирізи 12 в своїй бічній поверхні, утворюючи разом дві площини вирізів паралельні площині основи 3 другого табурета 11. Опорний елемент третього табурета 13 виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою 8 поверхнею основи 3 квадратної форми, а на протилежній основі відсутні два протилежних ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, ніжки розміщені на середній відстані від отвору 9 в центрі основи 3 третього табурета 13. Опорний елемент четвертого табурета 14 виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою 8 поверхнею основи 3 квадратної форми, а на протилежній основі відсутні два протилежних ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на майже максимально можливій відстані від отвору 9 в центрі основи 3 табурета, кожна з ніжок що утворюють більші ребра паралелепіпеду містить по два напрямні вирізи 15 в своїй бічній поверхні, утворюючи разом дві площини вирізів паралельні площині основи 3 четвертого табурета 14, при чому напрямні вирізи 15 на бічних поверхнях ніжок виконані в крайніх їх частинах. Опорний елемент п'ятого табурета 16 виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою 8 поверхнею основи 3, а на протилежній основі відсутні всі малі ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на майже максимально можливій відстані від отвору 9 в центрі основи 3 п'ятого табурета 16. Опорний елемент шостого табурета 17 виконаний у формі ребер паралелепіпеда, що однією, меншою основою, з'єднані з внутрішньою 8 поверхнею основи 3, а на протилежній основі відсутні всі малі ребра, при чому менші ребра в перетині прямокутні а більші мають "г"-подібну форму, а ніжки розміщені на максимально можливій відстані від отвору 9 в центрі основи 3 шостого табурета 17. Матеріал виконання табуретів є негнучкий, твердий, міцний матеріал. Корисна модель працює наступним чином (фігури 8 та 9): Всіма табуретами набору, користуються, як звичайними табуретами, а при необхідності транспортування або зберіганні, спершу з'єднують перший табурет 10 з другим табуретом 11, шляхом розміщення ніжок першого табурета 10 в порожнині ніжок другого табурета 11. Далі третій табурет 13 фіксують ніжками в напрямних вирізах 12 другого табурета 11. Наступним приєднують четвертий табурет 14, що ніжками фіксують в порожнини, що утворились при попередніх з'єднан 7 нях. П'ятий табурет 16 фіксують ніжками в напрямних вирізах 15 четвертого табурета 14. Останнім приєднують шостий табурет 17, фіксуючи його ніжками в порожнинах, що утворились при попередніх з'єднаннях. Таким чином з'єднуємо всі еле 59117 8 менти в один та отримуємо зручний та компактний куб 2. При необхідності використання знову всіх або декількох табуретів, необхідно розібрати утворений куб 2 в зворотній послідовності. 9 59117 10 11 Комп’ютерна верстка Л. Ціхановська 59117 Підписне 12 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
