Шахтне пневматичне кріплення

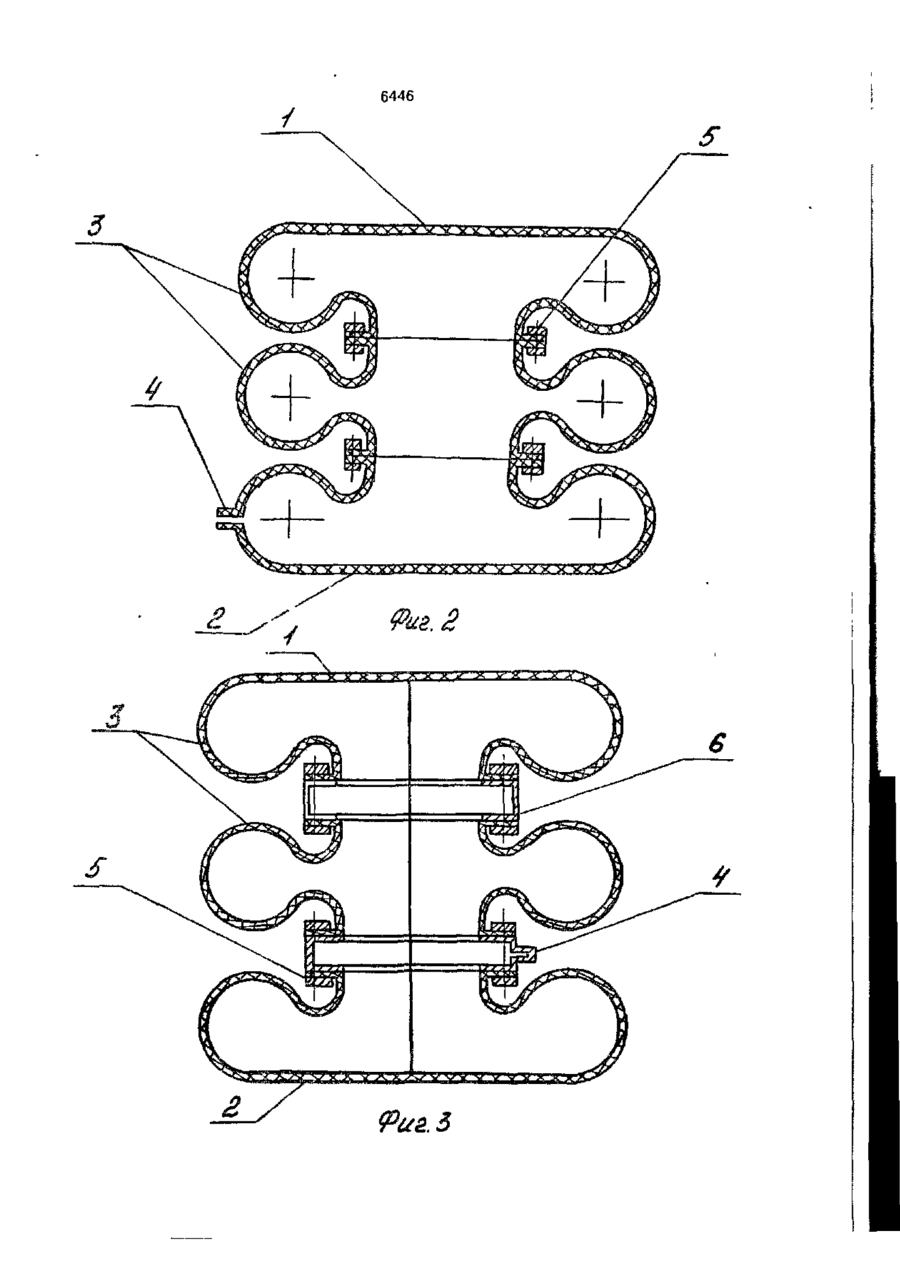

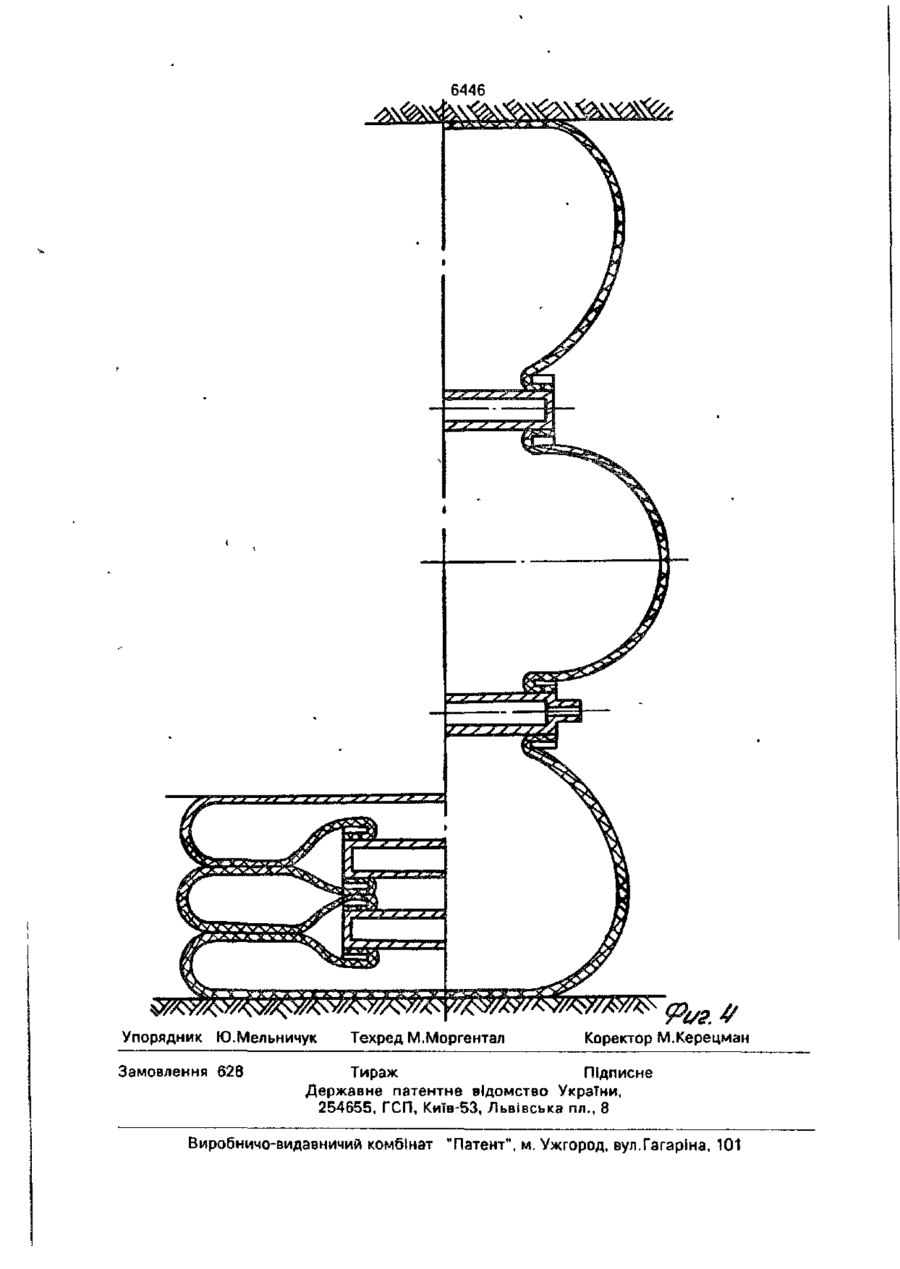

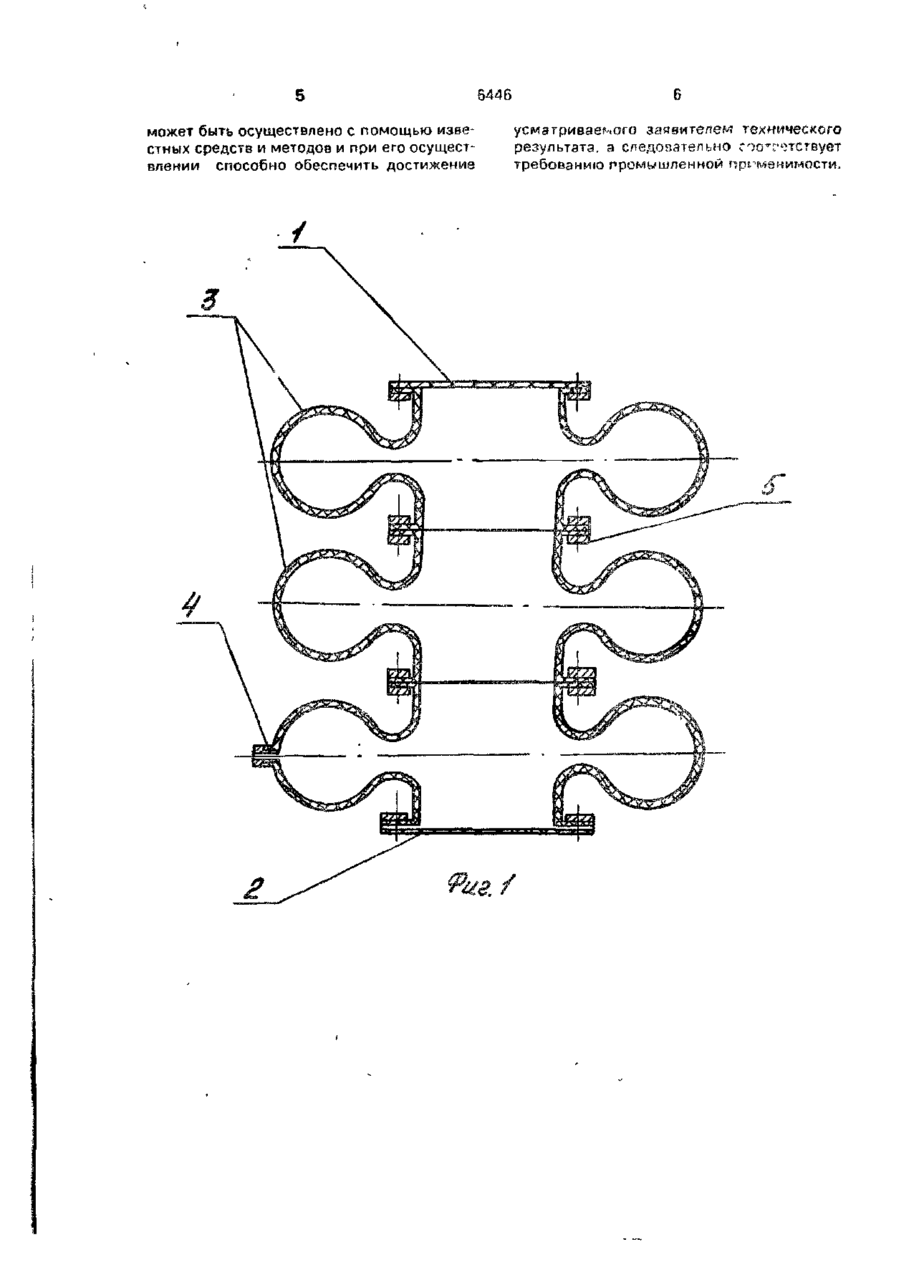

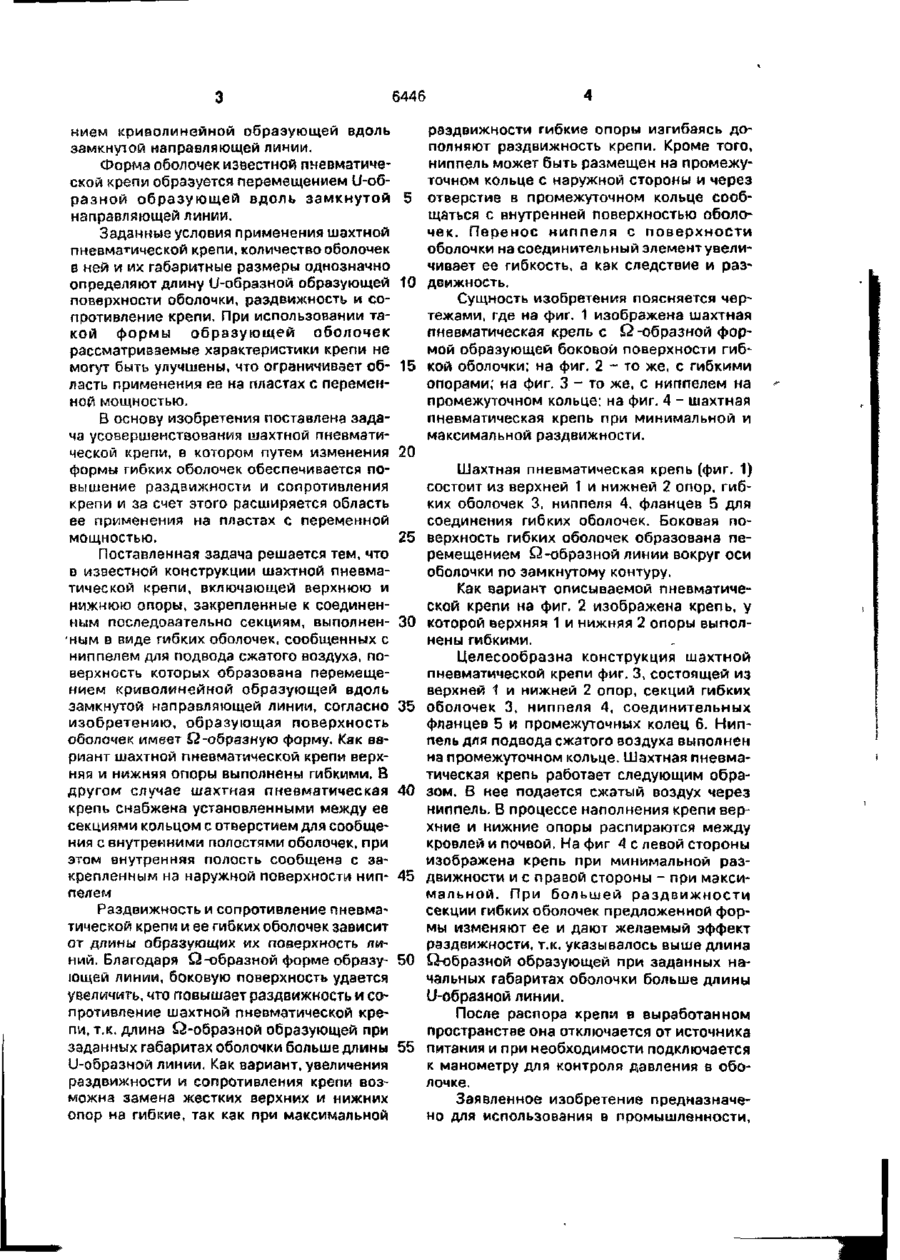

1. Шахтная пневматическая крепь, включающая верхнюю и нижнюю опоры, закрепленные к соединенным последовательно секциям, выполненным в виде гибких оболочек, сообщенных с ниппелем для подвода сжатого воздуха, поверхность которых образована перемещением криволинейной образующей вдоль замкнутой направляющей линии, о т л и ч а ю щ а я с я тем, что образующая поверхности оболочек имеет Q-образную форму. 2 Шахтная пневматическая крепь по п. 1 , о т л и ч а ю щ а я с я тем, что верхняя и нижняя опоры выполнены гибкими 3. Шахтная пневматическая крепь по п. 1 , о т л и ч а ю щ а я с я тем, что она снабжена установленным между ее секциями кольцом с отверстием для сообщения с внутренними полостями оболочек, при этом внутренняя полость сообщена с закрепленным на наружной поверхности ниппелем. Изобретение относится к горному делу и может быть использовано для крепления очистных выработок и управления горным давлением при разработке угольных пластов и рудных залежей, а также при создании механизированных крепей. Известны шахтные пневматические крепи, включающие верхнюю и нижнюю опоры, закрепленные к соединенным последовательно секциям, выполненным в виде гибких оболочек, сообщенных с ниппелем для подвода сжатого воздуха, поверхность которых образована перемещением криволинейной образующей вдоль замкнутой направляющей линии [1], В результате использования U-обрзэной формы криволинейной образующей раздвижность и сопротивление таких крепей весьма ограничены. Из известных решений наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является шахтная пневматическая крепь [2]. Известная крепь включает верхнюю и нижнюю опоры, закрепленные к соединенным последовательно секциям, выполненным в виде гибких оболочек, сообщенных с ниппелем для подвода сжатого воздуха, поверхность которых образована перемеще L 6446 иием криволинейной образующей вдоль замкнутой направляющей линии. Форма оболочек известной пневматической крепи образуется перемещением U-образной образующей вдоль замкнутой 5 направляющей линии. Заданные условия применения шахтной пневматической крепи, количество оболочек в ней и их габаритные размеры однозначно определяют длину и-образной образующей 10 поверхности оболочки, раздвижность и сопротивление крепи. При использовании такой формы образующей оболочек рассматриваемые характеристики крепи не могут быть улучшены, что ограничивает об- 15 ласть применения ее на пластах с переменной мощностью. В основу изобретения поставлена задача усовершенствования шахтной пневматической крепи, в котором путем изменения 20 формы гибких оболочек обеспечивается повышение раздвижности и сопротивления крепи и за счет этого расширяется область ее применения на пластах с переменной мощностью. 25 Поставленная задача решается тем, что в известной конструкции шахтной пневматической крепи, включающей верхнюю и нижнюю опоры, закрепленные к соединенным последовательно секциям, выполнен- 30 -ным в виде гибких оболочек, сообщенных с ниппелем для подвода сжатого воздуха, поверхность которых образована перемещением криволинейной образующей вдоль замкнутой направляющей линии, согласно 35 изобретению, образующая поверхность оболочек имеет Q-образную форму. Как вариант шахтной пневматической крепи верхняя и нижняя опоры выполнены гибкими. В другом случае шахтная пневматическая 40 крепь снабжена установленными между ее секциями кольцом с отверстием для сообще* ния с внутренними полостями оболочек, при этом внутренняя полость сообщена с закрепленным на наружной поверхности нип- 45 пел ем Раздвижность и сопротивление пневматической крепи и ее гибких оболочек зависит от длины образующих их поверхность линий. Благодаря Q-образной форме образу- 50 ющей линии, боковую поверхность удается увеличить, что повышает раздвижность и сопротивление шахтной пневматической крепи, т.к. длина Q-образной образующей при заданных габаритах оболочки больше длины 55 U-образной линии. Как вариант, увеличения раздвижности и сопротивления крепи возможна замена жестких верхних и нижних опор на гибкие, так как при максимальной раздвижности гибкие опоры изгибаясь дополняют раздвижность крепи. Кроме того, ниппель может быть размещен на промежуточном кольце с наружной стороны и через отверстие в промежуточном кольце сообщаться с внутренней поверхностью оболочек. Перенос ниппеля с поверхности оболочки на соединительный элемент увеличивает ее гибкость, а как следствие и раздвижность. Сущность изобретения поясняется чертежами, где на фиг. 1 изображена шахтная пневматическая крепь с Q-образной формой образующей боковой поверхности гибкой оболочки; на фиг. 2 - то же, с гибкими опорами; на фиг. 3 - то же, с ниппелем на промежуточном кольце: на фиг. 4 - шахтная пневматическая крепь при минимальной и максимальной раздвижности. Шахтная пневматическая крепь (фиг. 1) состоит из верхней 1 и нижней 2 опор, гибких оболочек 3, ниппеля 4, фланцев 5 для соединения гибких оболочек. Боковая поверхность гибких оболочек образована перемещением Q-образной линии вокруг оси оболочки по замкнутому контуру. Как вариант описываемой пневматической крепи на фиг. 2 изображена крепь, у которой верхняя 1 и нижняя 2 опоры выполнены гибкими. Целесообразна конструкция шахтной пневматической крепи фиг. 3, состоящей из верхней 1 и нижней 2 опор, секций гибких оболочек 3, ниппеля 4, соединительных фланцев 5 и промежуточных колец 6. Ниппель для подвода сжатого воздуха выполнен на промежуточном кольце. Шахтная пневматическая крепь работает следующим образом. В нее подается сжатый воздух через ниппель. В процессе наполнения крепи верхние и нижние опоры распираются между кровлей и почвой. На фиг 4 с левой стороны изображена крепь при минимальной раздвижности и с правой стороны - при максимальной. При большей раздвижности секции гибких оболочек предложенной формы изменяют ее и дают желаемый эффект раздвижности, т.к. указывалось выше длина Q-образной образующей при заданных начальных габаритах оболочки больше длины U-образной линии. После распора крепи в выработанном пространстве она отключается от источника питания и при необходимости подключается к манометру для контроля давления в оболочке. Заявленное изобретение предназначено для использования в промышленности, 5446 может быть осуществлено с помощью известных средств и методов и при его осуществлении способно обеспечить достижение усматриваемого заявителем технического результата, а следовательно соотг1?тсгвует требованию промышленной прим 6446 ц- и и и ц у it ц-зг^; 6446 Упорядник Ю.Мельничук Замовлення 623 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
