Панель огородження

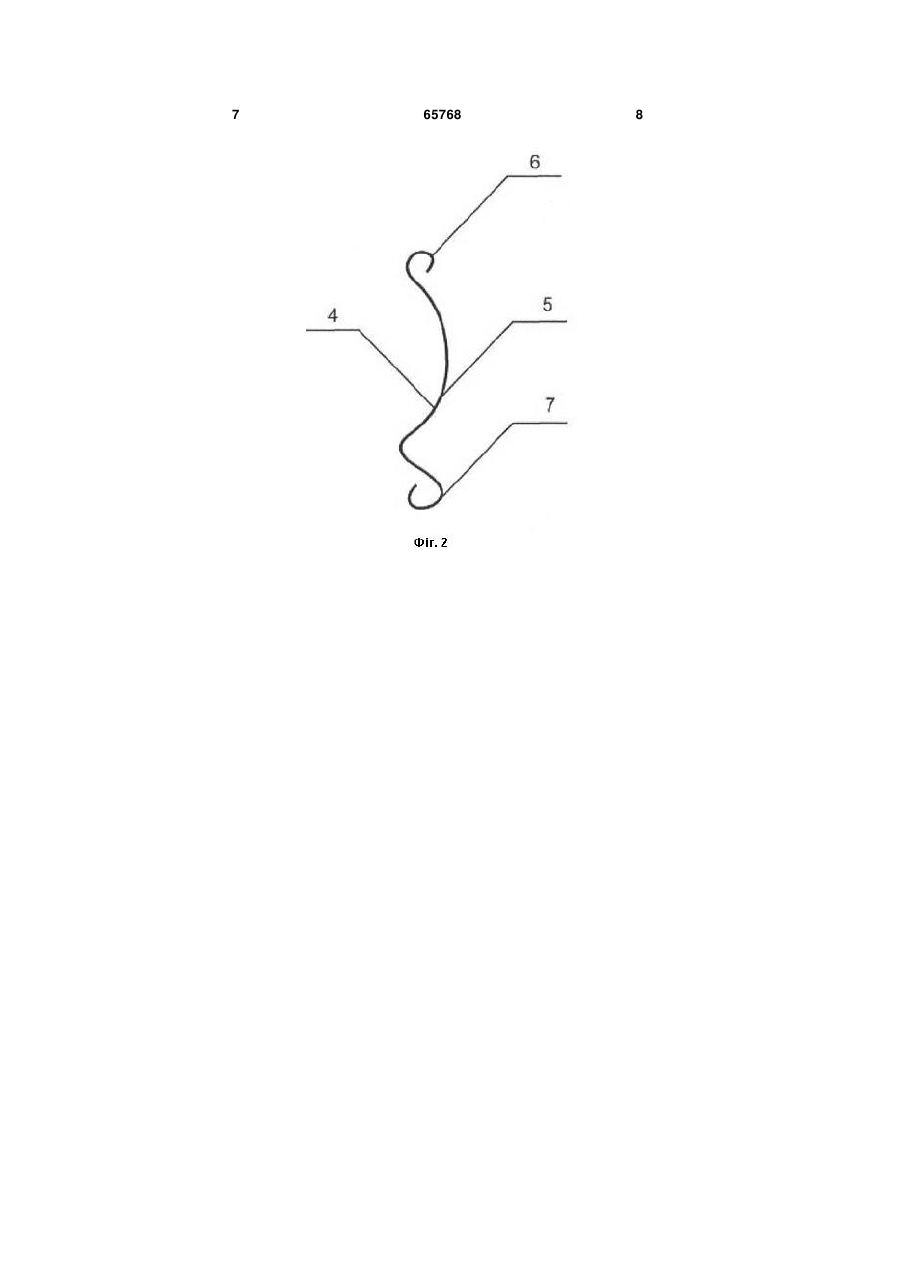

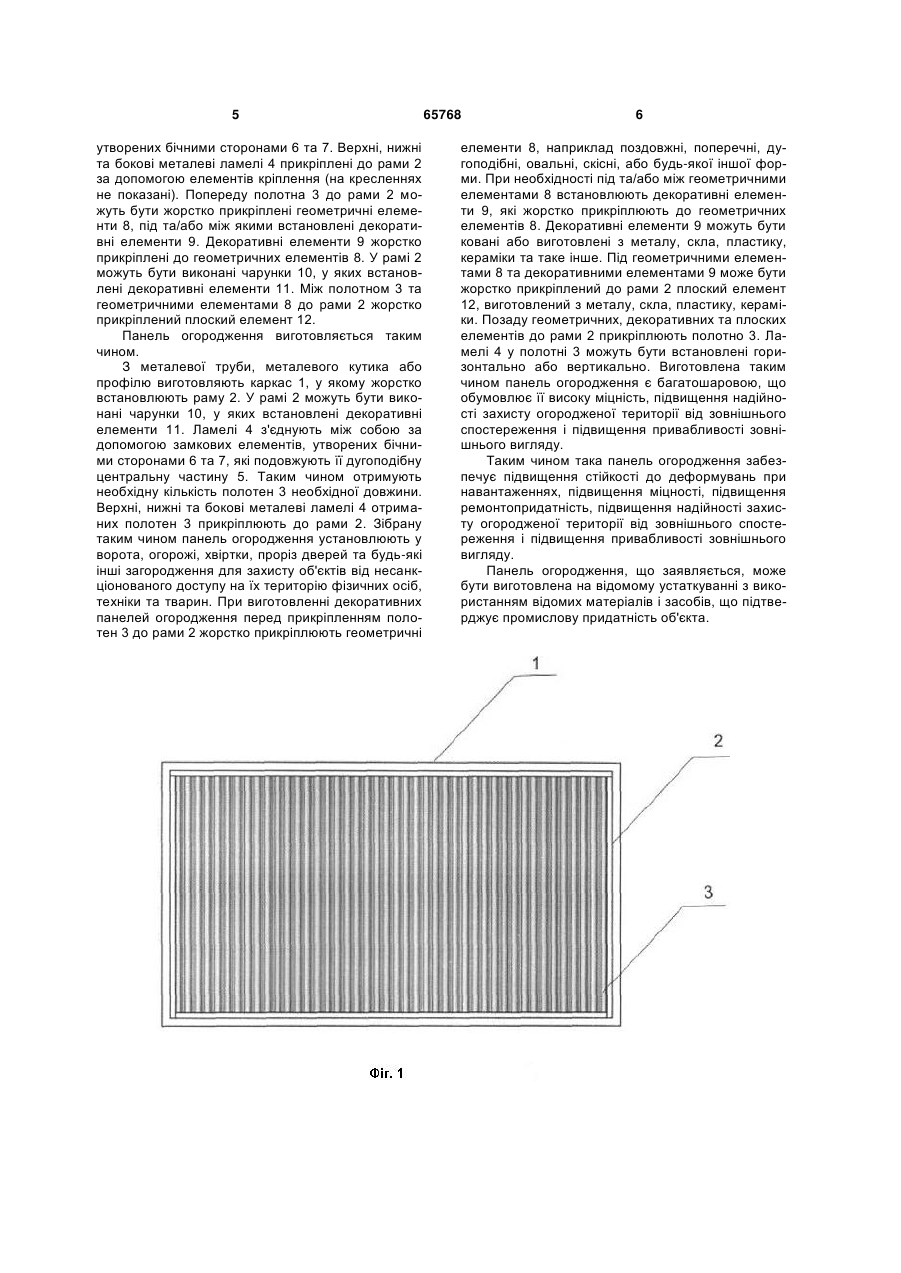

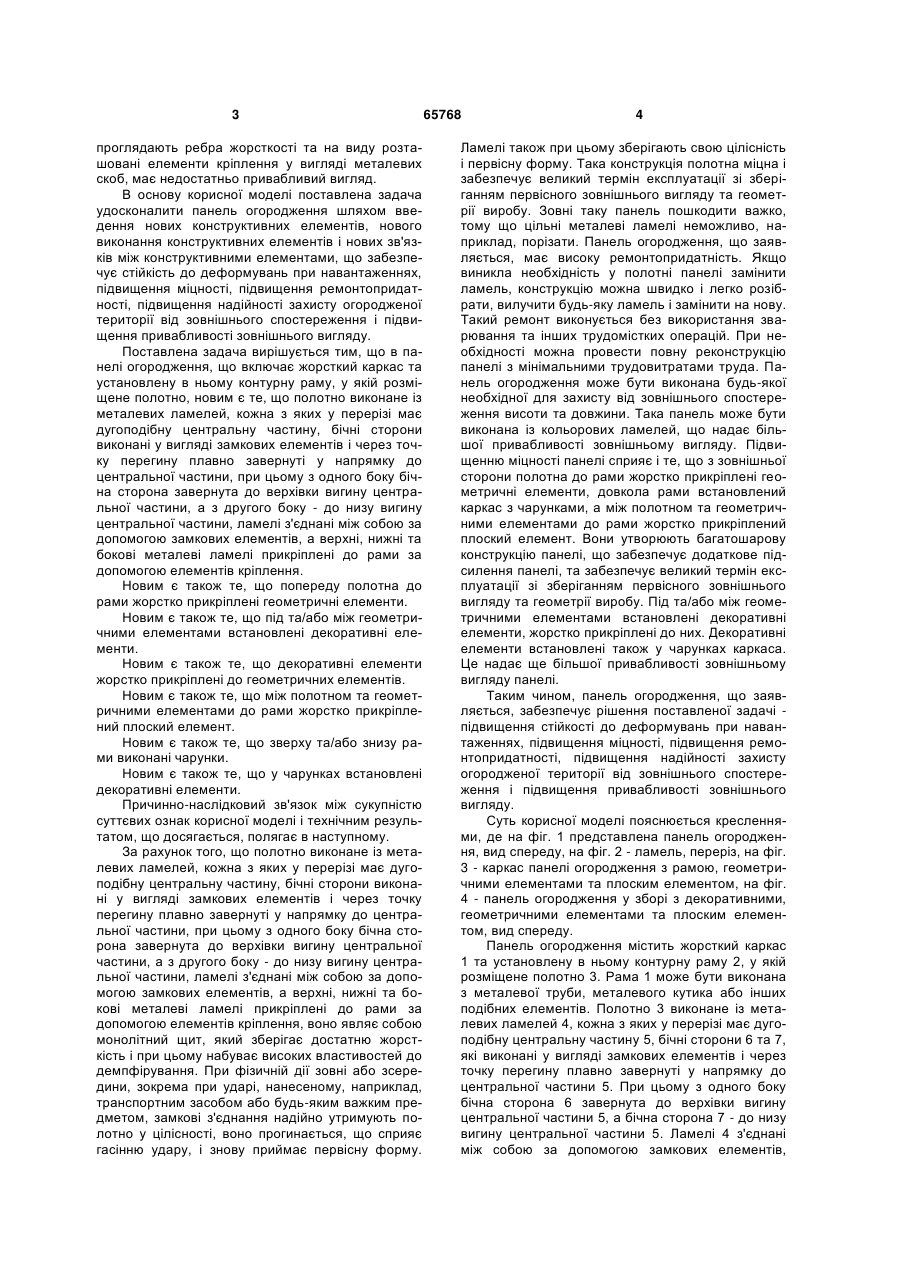

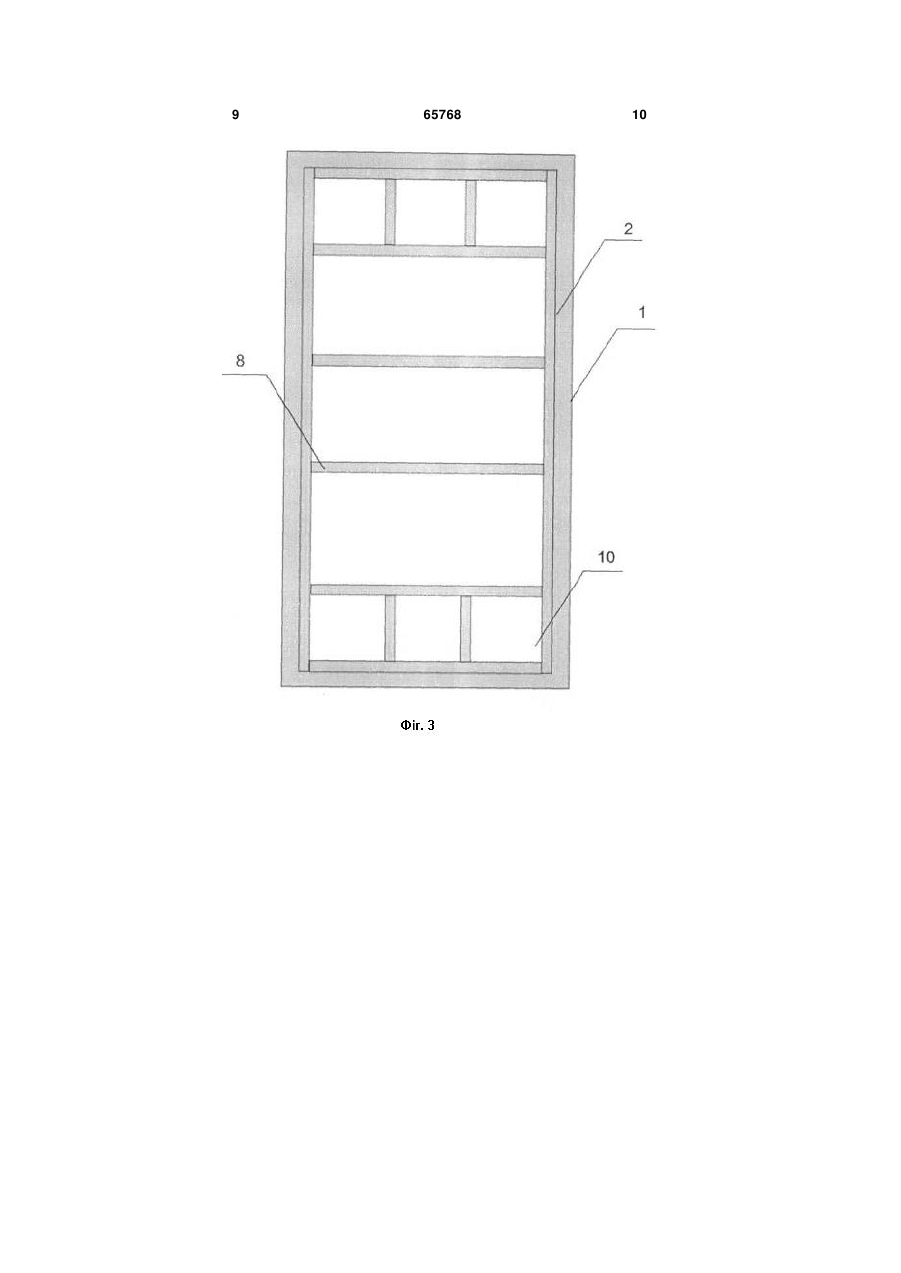

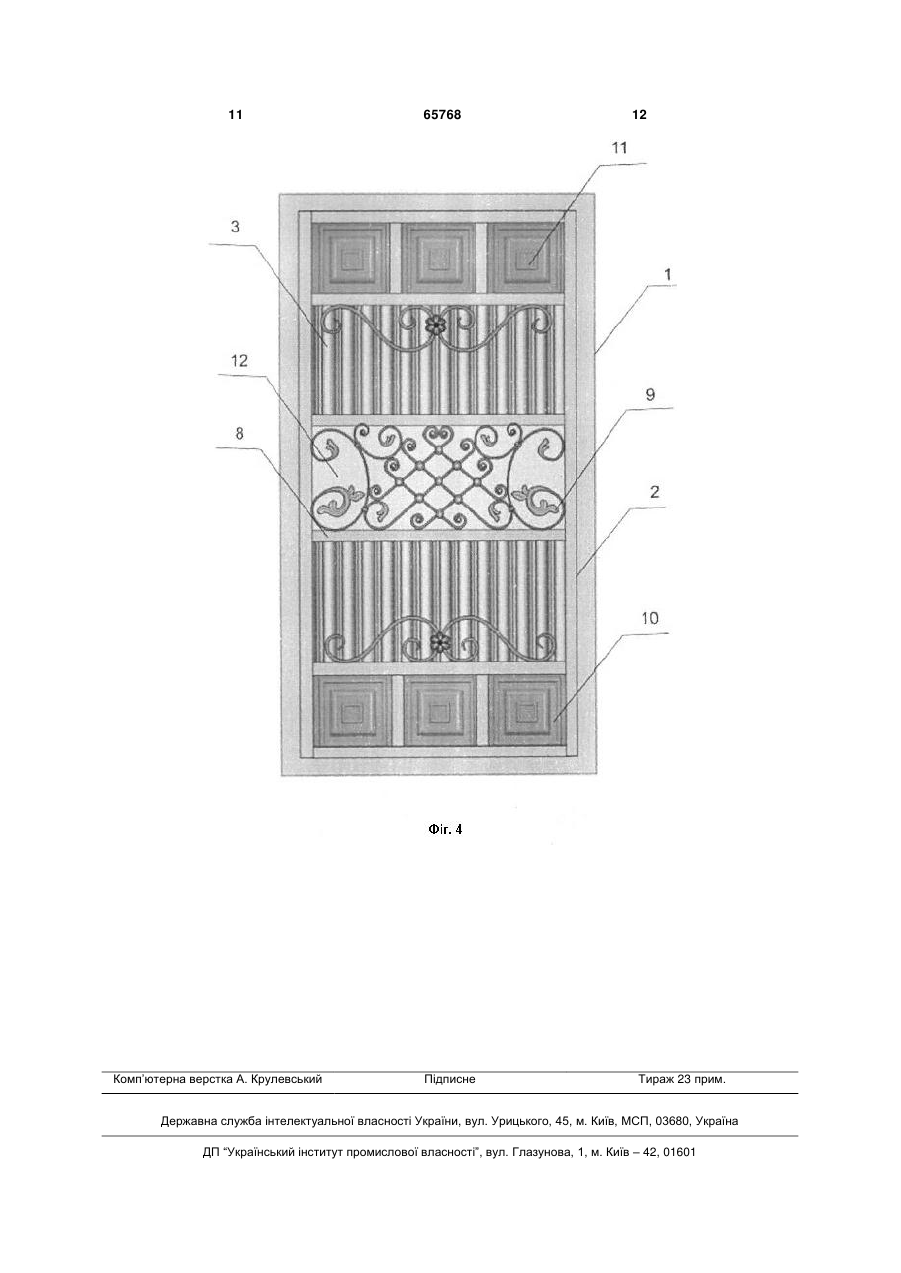

1. Панель огородження, що включає жорсткий каркас та установлену в ньому контурну раму, у якій розміщене полотно, яка відрізняється тим, що полотно виконане із металевих ламелей, кожна з яких у перерізі має дугоподібну центральну частину, бічні сторони виконані у вигляді замкових елементів і через точку перегину плавно завернуті у напрямку до центральної частини, при цьому з одного боку бічна сторона завернута до верхівки вигину центральної частини, а з другого боку - до низу вигину центральної частини, ламелі з'єднані між собою за допомогою замкових елементів, а верхні, нижні та бокові металеві ламелі прикріплені до рами за допомогою елементів кріплення. 3 проглядають ребра жорсткості та на виду розташовані елементи кріплення у вигляді металевих скоб, має недостатньо привабливий вигляд. В основу корисної моделі поставлена задача удосконалити панель огородження шляхом введення нових конструктивних елементів, нового виконання конструктивних елементів і нових зв'язків між конструктивними елементами, що забезпечує стійкість до деформувань при навантаженнях, підвищення міцності, підвищення ремонтопридатності, підвищення надійності захисту огородженої території від зовнішнього спостереження і підвищення привабливості зовнішнього вигляду. Поставлена задача вирішується тим, що в панелі огородження, що включає жорсткий каркас та установлену в ньому контурну раму, у якій розміщене полотно, новим є те, що полотно виконане із металевих ламелей, кожна з яких у перерізі має дугоподібну центральну частину, бічні сторони виконані у вигляді замкових елементів і через точку перегину плавно завернуті у напрямку до центральної частини, при цьому з одного боку бічна сторона завернута до верхівки вигину центральної частини, а з другого боку - до низу вигину центральної частини, ламелі з'єднані між собою за допомогою замкових елементів, а верхні, нижні та бокові металеві ламелі прикріплені до рами за допомогою елементів кріплення. Новим є також те, що попереду полотна до рами жорстко прикріплені геометричні елементи. Новим є також те, що під та/або між геометричними елементами встановлені декоративні елементи. Новим є також те, що декоративні елементи жорстко прикріплені до геометричних елементів. Новим є також те, що між полотном та геометричними елементами до рами жорстко прикріплений плоский елемент. Новим є також те, що зверху та/або знизу рами виконані чарунки. Новим є також те, що у чарунках встановлені декоративні елементи. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, полягає в наступному. За рахунок того, що полотно виконане із металевих ламелей, кожна з яких у перерізі має дугоподібну центральну частину, бічні сторони виконані у вигляді замкових елементів і через точку перегину плавно завернуті у напрямку до центральної частини, при цьому з одного боку бічна сторона завернута до верхівки вигину центральної частини, а з другого боку - до низу вигину центральної частини, ламелі з'єднані між собою за допомогою замкових елементів, а верхні, нижні та бокові металеві ламелі прикріплені до рами за допомогою елементів кріплення, воно являє собою монолітний щит, який зберігає достатню жорсткість і при цьому набуває високих властивостей до демпфірування. При фізичній дії зовні або зсередини, зокрема при ударі, нанесеному, наприклад, транспортним засобом або будь-яким важким предметом, замкові з'єднання надійно утримують полотно у цілісності, воно прогинається, що сприяє гасінню удару, і знову приймає первісну форму. 65768 4 Ламелі також при цьому зберігають свою цілісність і первісну форму. Така конструкція полотна міцна і забезпечує великий термін експлуатації зі зберіганням первісного зовнішнього вигляду та геометрії виробу. Зовні таку панель пошкодити важко, тому що цільні металеві ламелі неможливо, наприклад, порізати. Панель огородження, що заявляється, має високу ремонтопридатність. Якщо виникла необхідність у полотні панелі замінити ламель, конструкцію можна швидко і легко розібрати, вилучити будь-яку ламель і замінити на нову. Такий ремонт виконується без використання зварювання та інших трудомістких операцій. При необхідності можна провести повну реконструкцію панелі з мінімальними трудовитратами труда. Панель огородження може бути виконана будь-якої необхідної для захисту від зовнішнього спостереження висоти та довжини. Така панель може бути виконана із кольорових ламелей, що надає більшої привабливості зовнішньому вигляду. Підвищенню міцності панелі сприяє і те, що з зовнішньої сторони полотна до рами жорстко прикріплені геометричні елементи, довкола рами встановлений каркас з чарунками, а між полотном та геометричними елементами до рами жорстко прикріплений плоский елемент. Вони утворюють багатошарову конструкцію панелі, що забезпечує додаткове підсилення панелі, та забезпечує великий термін експлуатації зі зберіганням первісного зовнішнього вигляду та геометрії виробу. Під та/або між геометричними елементами встановлені декоративні елементи, жорстко прикріплені до них. Декоративні елементи встановлені також у чарунках каркаса. Це надає ще більшої привабливості зовнішньому вигляду панелі. Таким чином, панель огородження, що заявляється, забезпечує рішення поставленої задачі підвищення стійкості до деформувань при навантаженнях, підвищення міцності, підвищення ремонтопридатності, підвищення надійності захисту огородженої території від зовнішнього спостереження і підвищення привабливості зовнішнього вигляду. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлена панель огородження, вид спереду, на фіг. 2 - ламель, переріз, на фіг. 3 - каркас панелі огородження з рамою, геометричними елементами та плоским елементом, на фіг. 4 - панель огородження у зборі з декоративними, геометричними елементами та плоским елементом, вид спереду. Панель огородження містить жорсткий каркас 1 та установлену в ньому контурну раму 2, у якій розміщене полотно 3. Рама 1 може бути виконана з металевої труби, металевого кутика або інших подібних елементів. Полотно 3 виконане із металевих ламелей 4, кожна з яких у перерізі має дугоподібну центральну частину 5, бічні сторони 6 та 7, які виконані у вигляді замкових елементів і через точку перегину плавно завернуті у напрямку до центральної частини 5. При цьому з одного боку бічна сторона 6 завернута до верхівки вигину центральної частини 5, а бічна сторона 7 - до низу вигину центральної частини 5. Ламелі 4 з'єднані між собою за допомогою замкових елементів, 5 утворених бічними сторонами 6 та 7. Верхні, нижні та бокові металеві ламелі 4 прикріплені до рами 2 за допомогою елементів кріплення (на кресленнях не показані). Попереду полотна 3 до рами 2 можуть бути жорстко прикріплені геометричні елементи 8, під та/або між якими встановлені декоративні елементи 9. Декоративні елементи 9 жорстко прикріплені до геометричних елементів 8. У рамі 2 можуть бути виконані чарунки 10, у яких встановлені декоративні елементи 11. Між полотном 3 та геометричними елементами 8 до рами 2 жорстко прикріплений плоский елемент 12. Панель огородження виготовляється таким чином. З металевої труби, металевого кутика або профілю виготовляють каркас 1, у якому жорстко встановлюють раму 2. У рамі 2 можуть бути виконані чарунки 10, у яких встановлені декоративні елементи 11. Ламелі 4 з'єднують між собою за допомогою замкових елементів, утворених бічними сторонами 6 та 7, які подовжують її дугоподібну центральну частину 5. Таким чином отримують необхідну кількість полотен 3 необхідної довжини. Верхні, нижні та бокові металеві ламелі 4 отриманих полотен 3 прикріплюють до рами 2. Зібрану таким чином панель огородження установлюють у ворота, огорожі, хвіртки, проріз дверей та будь-які інші загородження для захисту об'єктів від несанкціонованого доступу на їх територію фізичних осіб, техніки та тварин. При виготовленні декоративних панелей огородження перед прикріпленням полотен 3 до рами 2 жорстко прикріплюють геометричні 65768 6 елементи 8, наприклад поздовжні, поперечні, дугоподібні, овальні, скісні, або будь-якої іншої форми. При необхідності під та/або між геометричними елементами 8 встановлюють декоративні елементи 9, які жорстко прикріплюють до геометричних елементів 8. Декоративні елементи 9 можуть бути ковані або виготовлені з металу, скла, пластику, кераміки та таке інше. Під геометричними елементами 8 та декоративними елементами 9 може бути жорстко прикріплений до рами 2 плоский елемент 12, виготовлений з металу, скла, пластику, кераміки. Позаду геометричних, декоративних та плоских елементів до рами 2 прикріплюють полотно 3. Ламелі 4 у полотні 3 можуть бути встановлені горизонтально або вертикально. Виготовлена таким чином панель огородження є багатошаровою, що обумовлює її високу міцність, підвищення надійності захисту огородженої території від зовнішнього спостереження і підвищення привабливості зовнішнього вигляду. Таким чином така панель огородження забезпечує підвищення стійкості до деформувань при навантаженнях, підвищення міцності, підвищення ремонтопридатність, підвищення надійності захисту огородженої території від зовнішнього спостереження і підвищення привабливості зовнішнього вигляду. Панель огородження, що заявляється, може бути виготовлена на відомому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. 7 65768 8 9 65768 10 11 Комп’ютерна верстка А. Крулевський 65768 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
