Стенд із замкненим силовим потоком для випробування редукторів

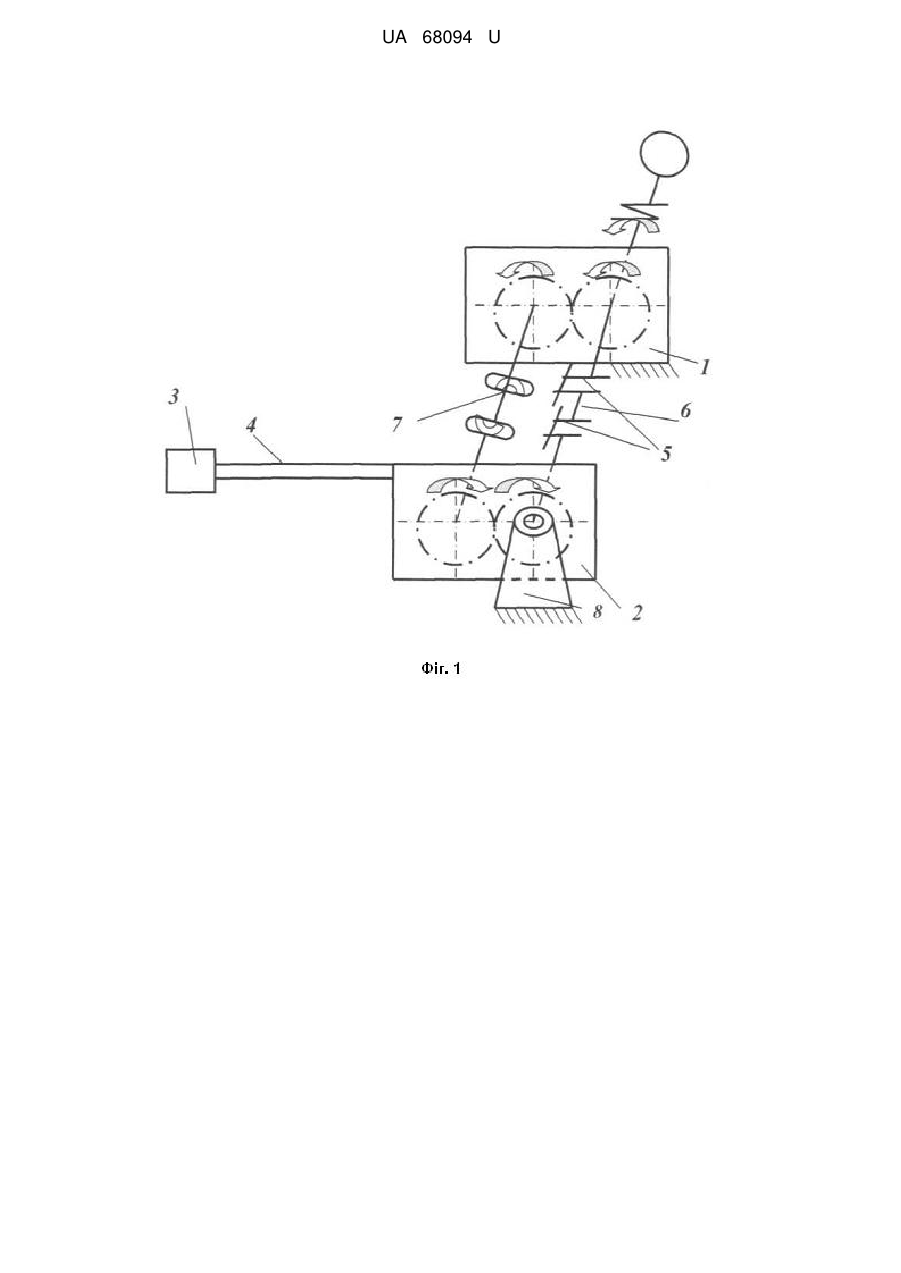

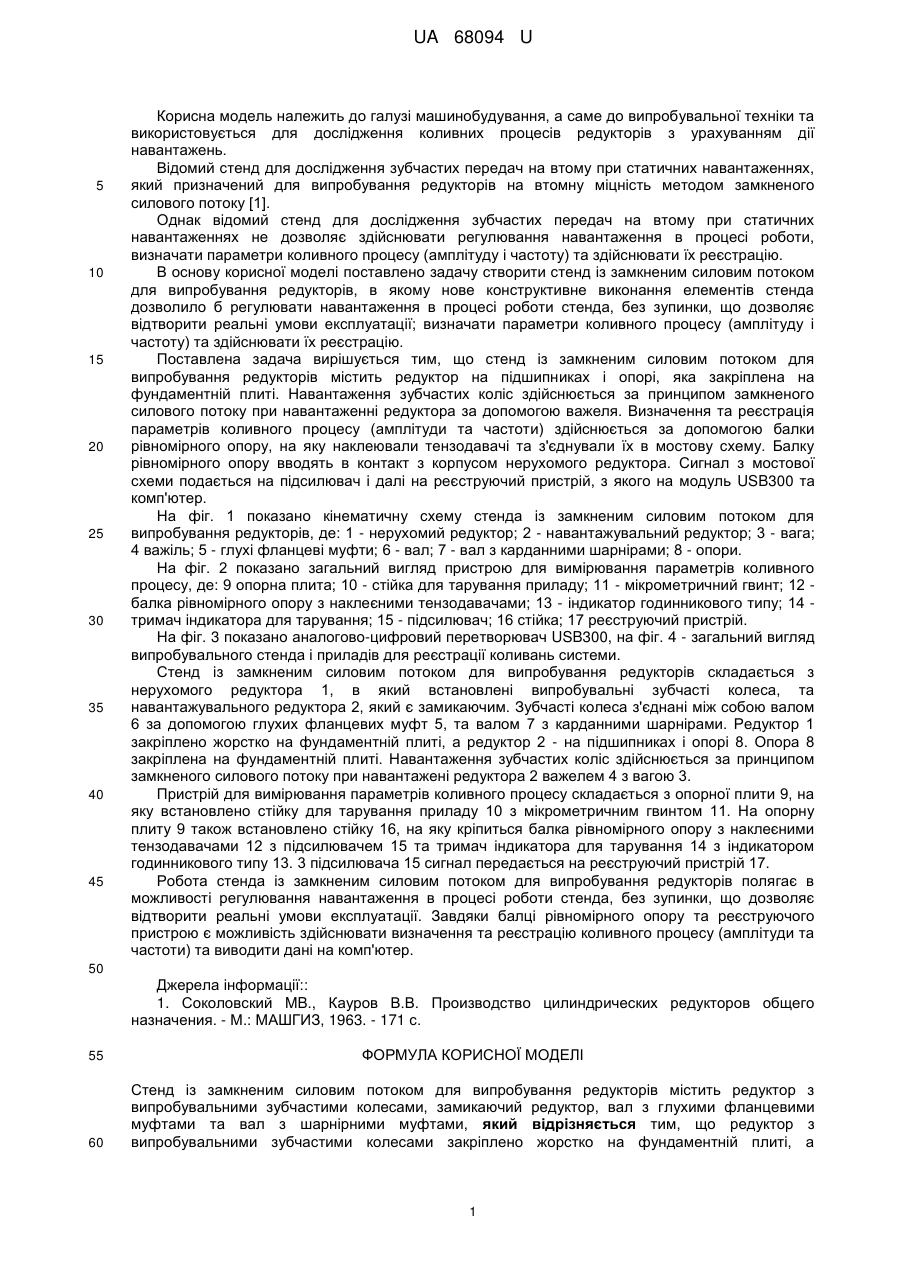

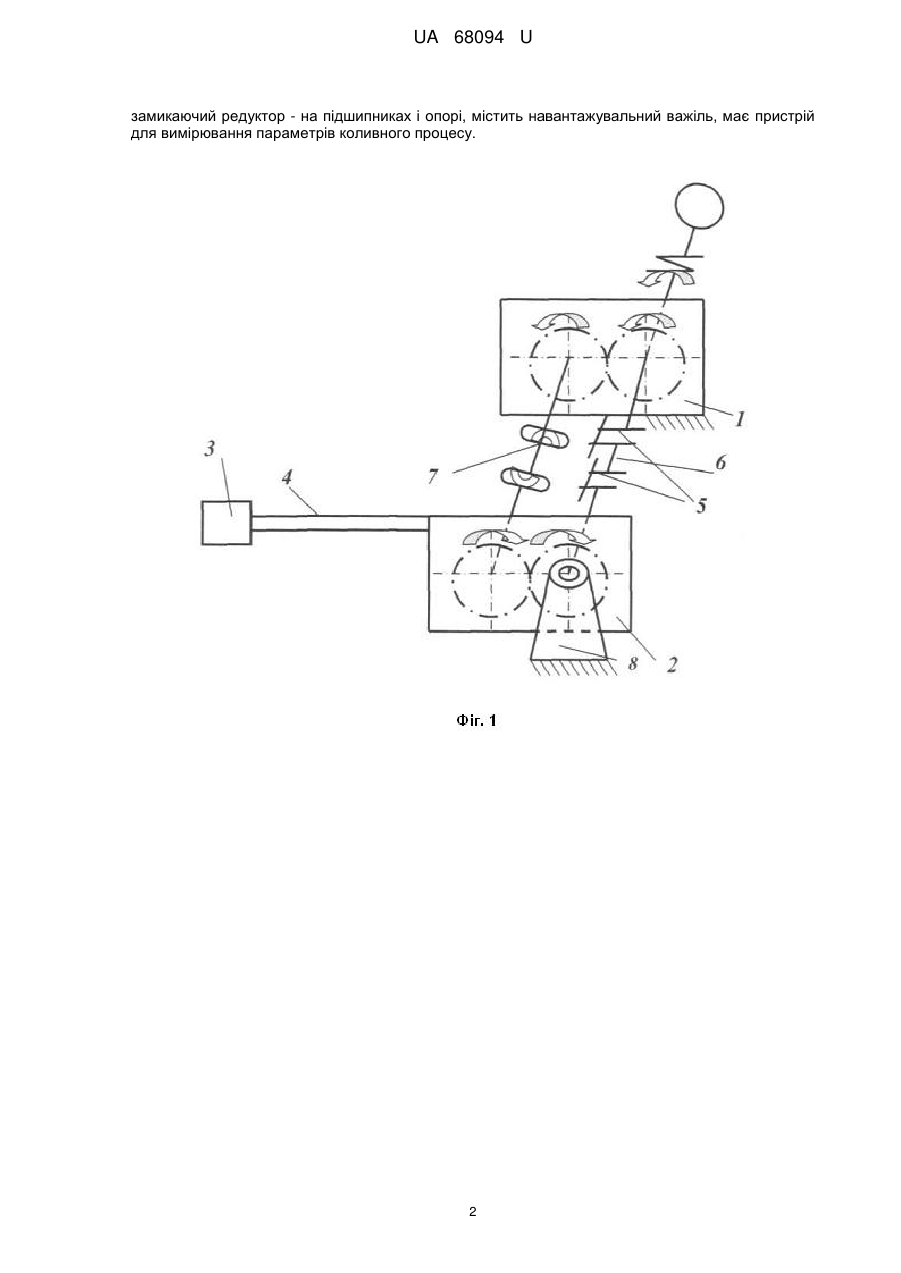

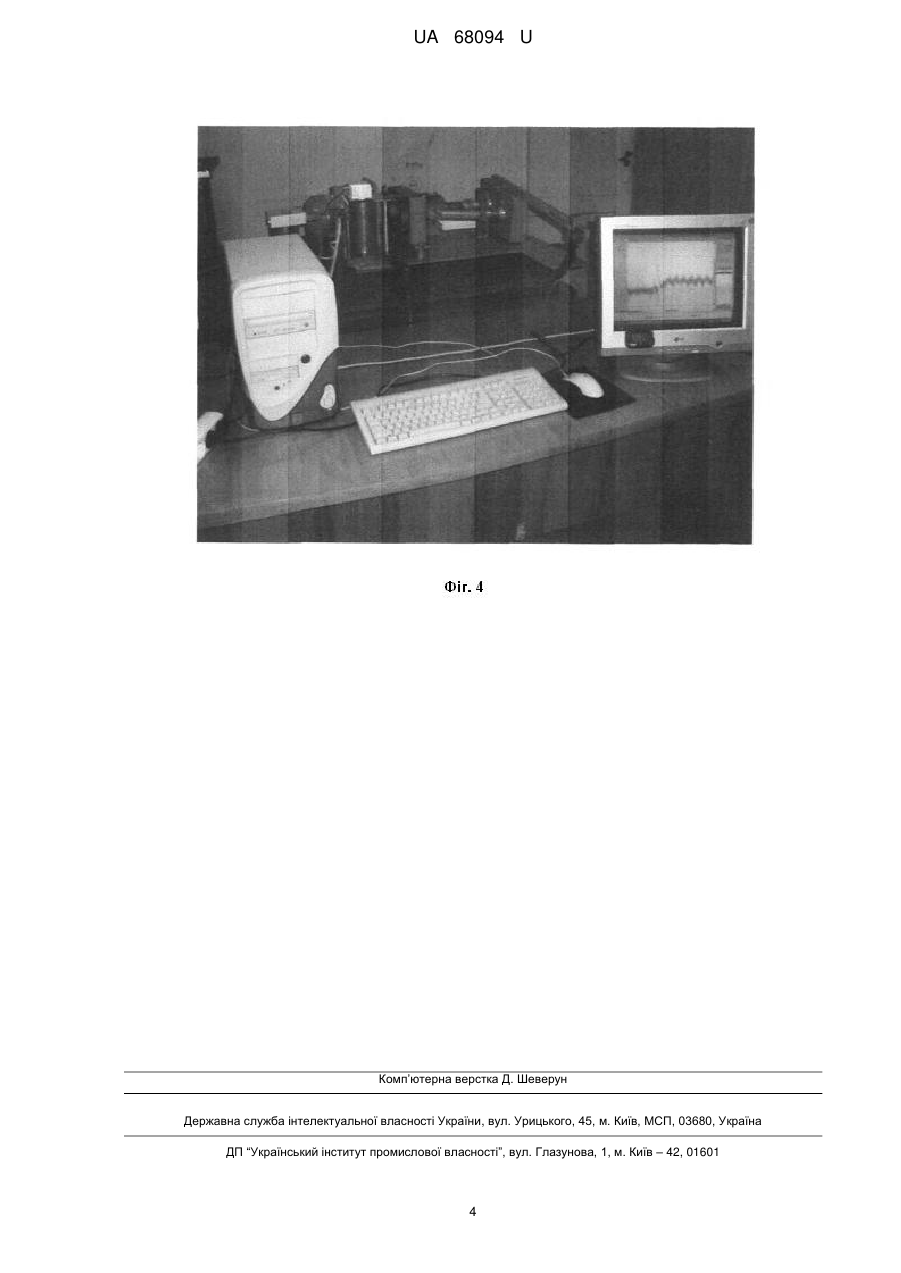

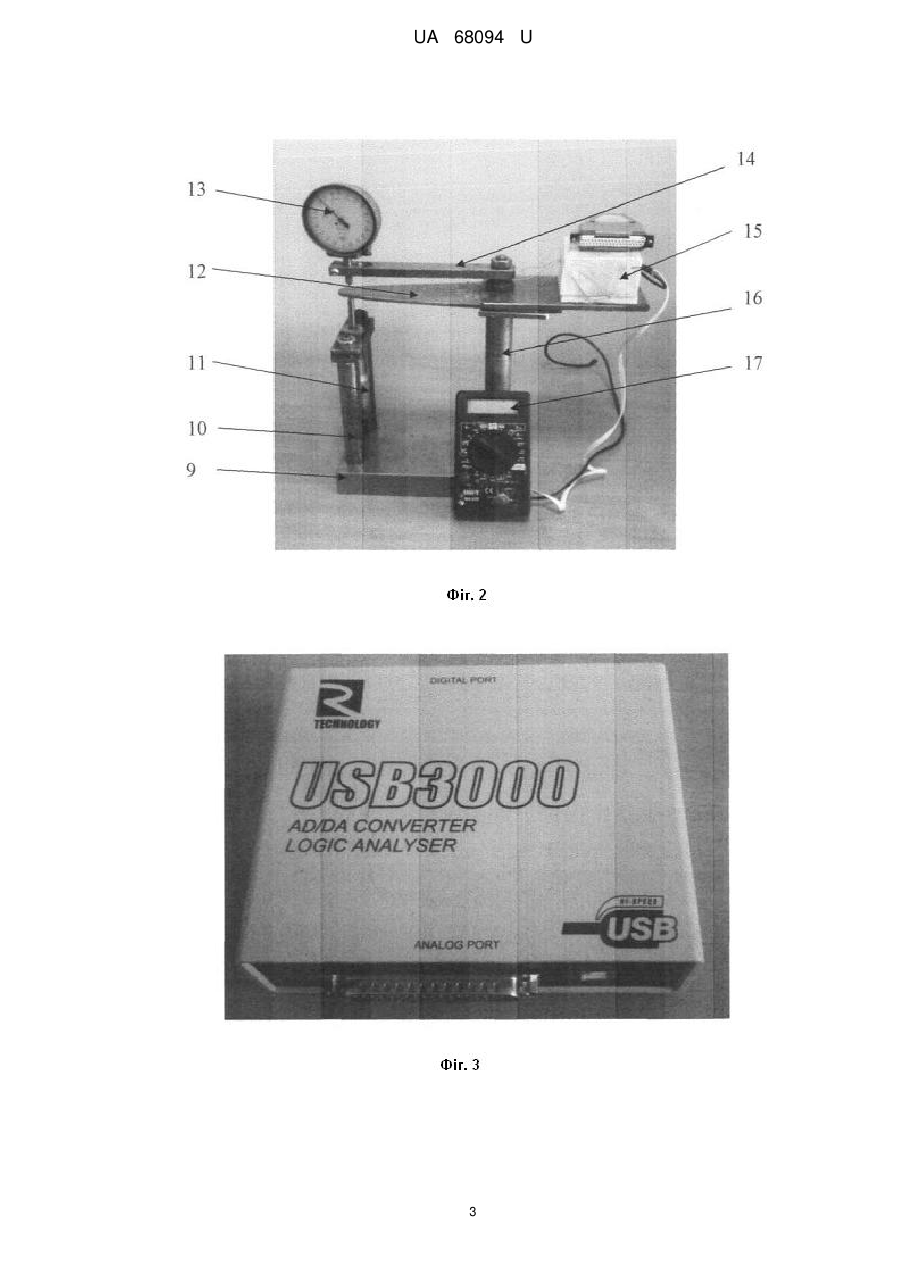

Реферат: UA 68094 U UA 68094 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до випробувальної техніки та використовується для дослідження коливних процесів редукторів з урахуванням дії навантажень. Відомий стенд для дослідження зубчастих передач на втому при статичних навантаженнях, який призначений для випробування редукторів на втомну міцність методом замкненого силового потоку [1]. Однак відомий стенд для дослідження зубчастих передач на втому при статичних навантаженнях не дозволяє здійснювати регулювання навантаження в процесі роботи, визначати параметри коливного процесу (амплітуду і частоту) та здійснювати їх реєстрацію. В основу корисної моделі поставлено задачу створити стенд із замкненим силовим потоком для випробування редукторів, в якому нове конструктивне виконання елементів стенда дозволило б регулювати навантаження в процесі роботи стенда, без зупинки, що дозволяє відтворити реальні умови експлуатації; визначати параметри коливного процесу (амплітуду і частоту) та здійснювати їх реєстрацію. Поставлена задача вирішується тим, що стенд із замкненим силовим потоком для випробування редукторів містить редуктор на підшипниках і опорі, яка закріплена на фундаментній плиті. Навантаження зубчастих коліс здійснюється за принципом замкненого силового потоку при навантаженні редуктора за допомогою важеля. Визначення та реєстрація параметрів коливного процесу (амплітуди та частоти) здійснюється за допомогою балки рівномірного опору, на яку наклеювали тензодавачі та з'єднували їх в мостову схему. Балку рівномірного опору вводять в контакт з корпусом нерухомого редуктора. Сигнал з мостової схеми подається на підсилювач і далі на реєструючий пристрій, з якого на модуль USB300 та комп'ютер. На фіг. 1 показано кінематичну схему стенда із замкненим силовим потоком для випробування редукторів, де: 1 - нерухомий редуктор; 2 - навантажувальний редуктор; 3 - вага; 4 важіль; 5 - глухі фланцеві муфти; 6 - вал; 7 - вал з карданними шарнірами; 8 - опори. На фіг. 2 показано загальний вигляд пристрою для вимірювання параметрів коливного процесу, де: 9 опорна плита; 10 - стійка для тарування приладу; 11 - мікрометричний гвинт; 12 балка рівномірного опору з наклеєними тензодавачами; 13 - індикатор годинникового типу; 14 тримач індикатора для тарування; 15 - підсилювач; 16 стійка; 17 реєструючий пристрій. На фіг. 3 показано аналогово-цифровий перетворювач USB300, на фіг. 4 - загальний вигляд випробувального стенда і приладів для реєстрації коливань системи. Стенд із замкненим силовим потоком для випробування редукторів складається з нерухомого редуктора 1, в який встановлені випробувальні зубчасті колеса, та навантажувального редуктора 2, який є замикаючим. Зубчасті колеса з'єднані між собою валом 6 за допомогою глухих фланцевих муфт 5, та валом 7 з карданними шарнірами. Редуктор 1 закріплено жорстко на фундаментній плиті, а редуктор 2 - на підшипниках і опорі 8. Опора 8 закріплена на фундаментній плиті. Навантаження зубчастих коліс здійснюється за принципом замкненого силового потоку при навантажені редуктора 2 важелем 4 з вагою 3. Пристрій для вимірювання параметрів коливного процесу складається з опорної плити 9, на яку встановлено стійку для тарування приладу 10 з мікрометричним гвинтом 11. На опорну плиту 9 також встановлено стійку 16, на яку кріпиться балка рівномірного опору з наклеєними тензодавачами 12 з підсилювачем 15 та тримач індикатора для тарування 14 з індикатором годинникового типу 13. 3 підсилювача 15 сигнал передається на реєструючий пристрій 17. Робота стенда із замкненим силовим потоком для випробування редукторів полягає в можливості регулювання навантаження в процесі роботи стенда, без зупинки, що дозволяє відтворити реальні умови експлуатації. Завдяки балці рівномірного опору та реєструючого пристрою є можливість здійснювати визначення та реєстрацію коливного процесу (амплітуди та частоти) та виводити дані на комп'ютер. 50 Джерела інформації:: 1. Соколовский MB., Кауров В.В. Производство цилиндрических редукторов общего назначения. - М.: МАШГИЗ, 1963. - 171 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Стенд із замкненим силовим потоком для випробування редукторів містить редуктор з випробувальними зубчастими колесами, замикаючий редуктор, вал з глухими фланцевими муфтами та вал з шарнірними муфтами, який відрізняється тим, що редуктор з випробувальними зубчастими колесами закріплено жорстко на фундаментній плиті, а 1 UA 68094 U замикаючий редуктор - на підшипниках і опорі, містить навантажувальний важіль, має пристрій для вимірювання параметрів коливного процесу. 2 UA 68094 U 3 UA 68094 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
