Протиковзний пристрій

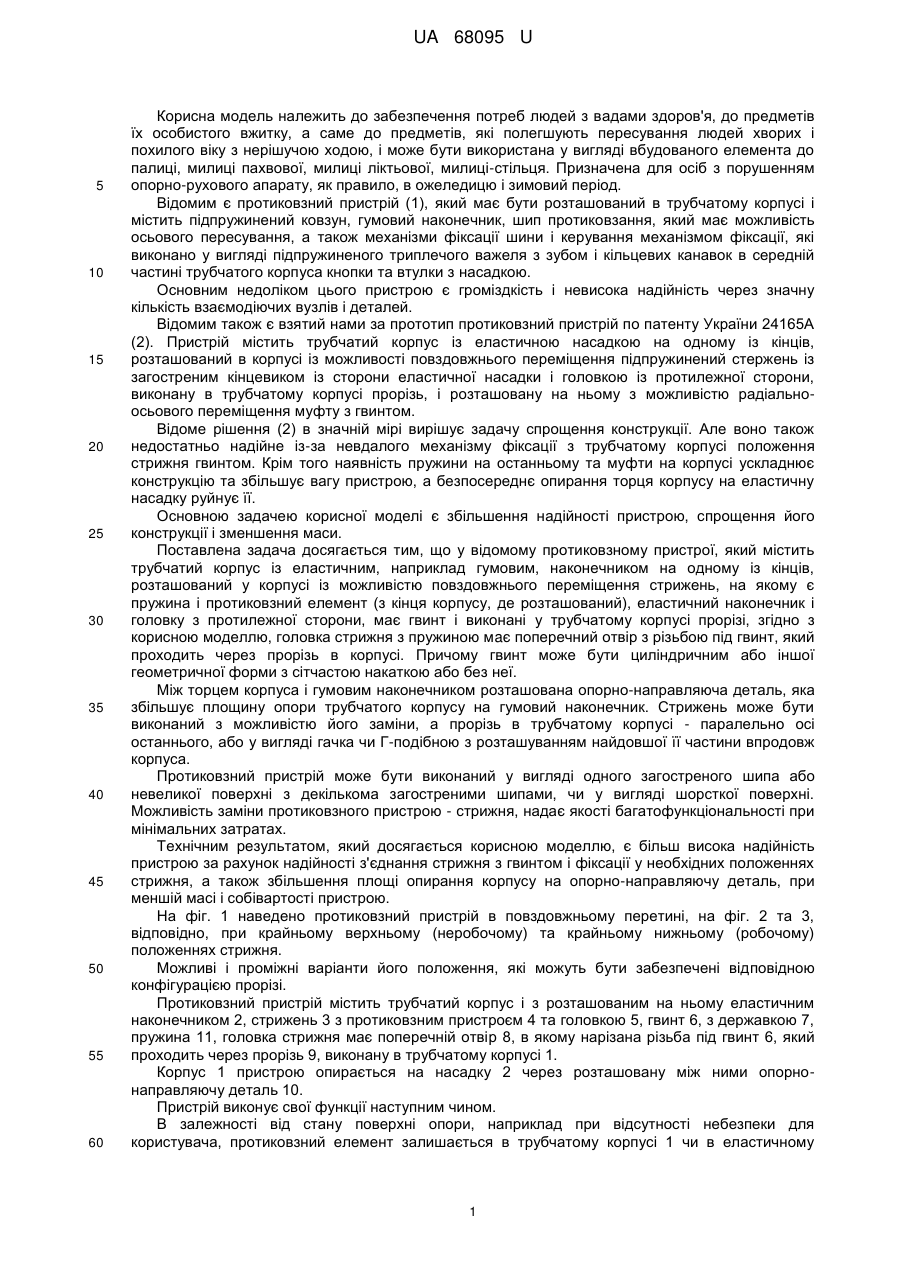

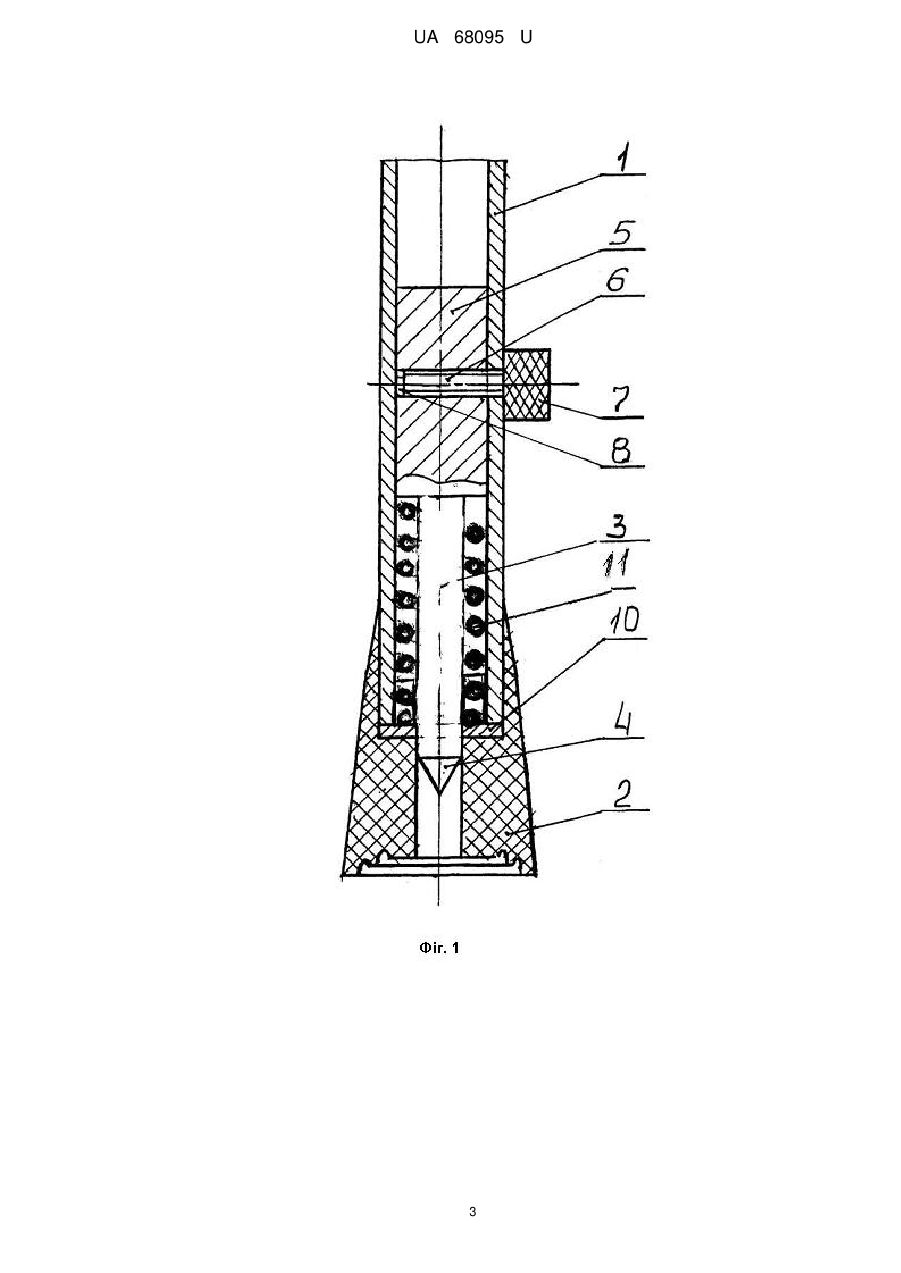

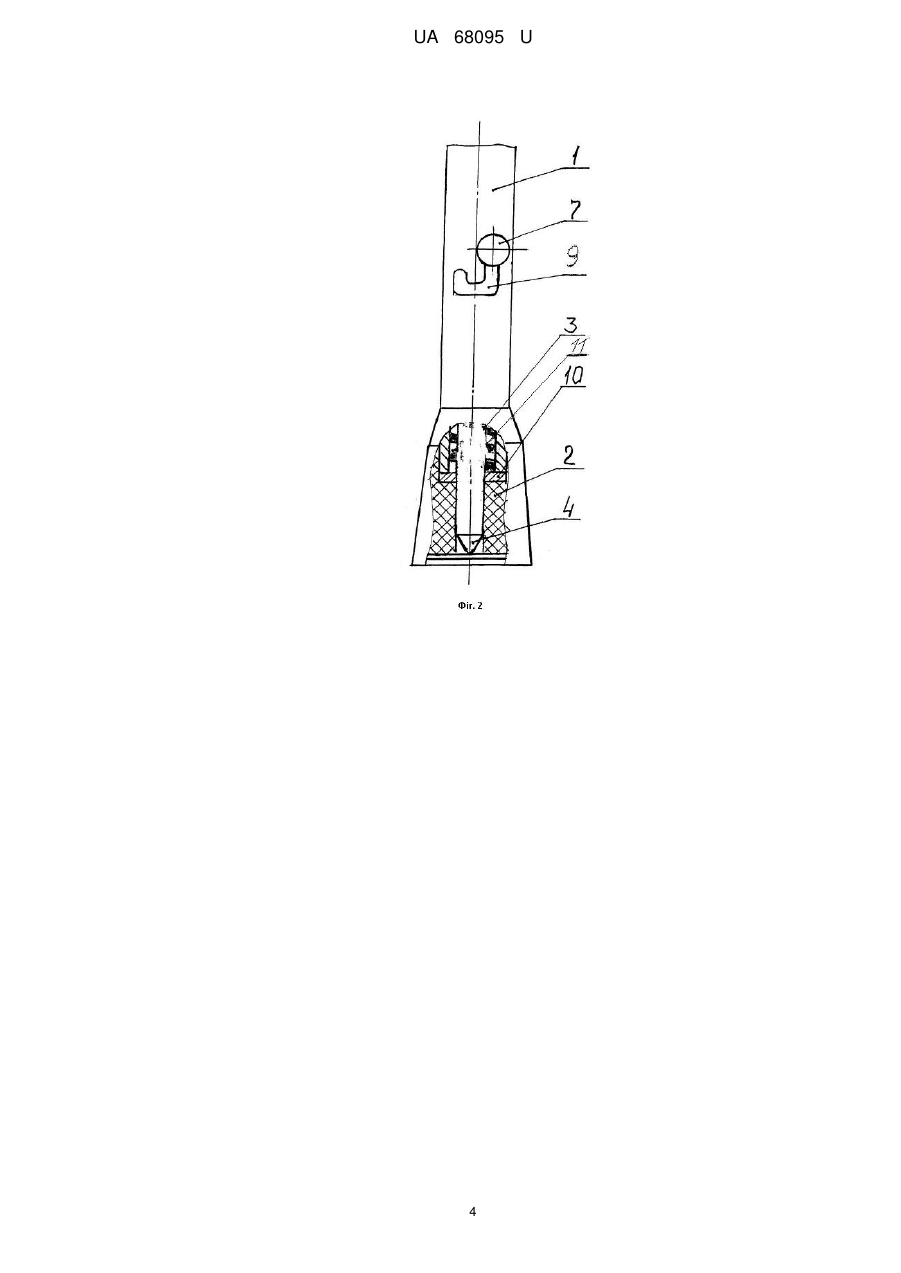

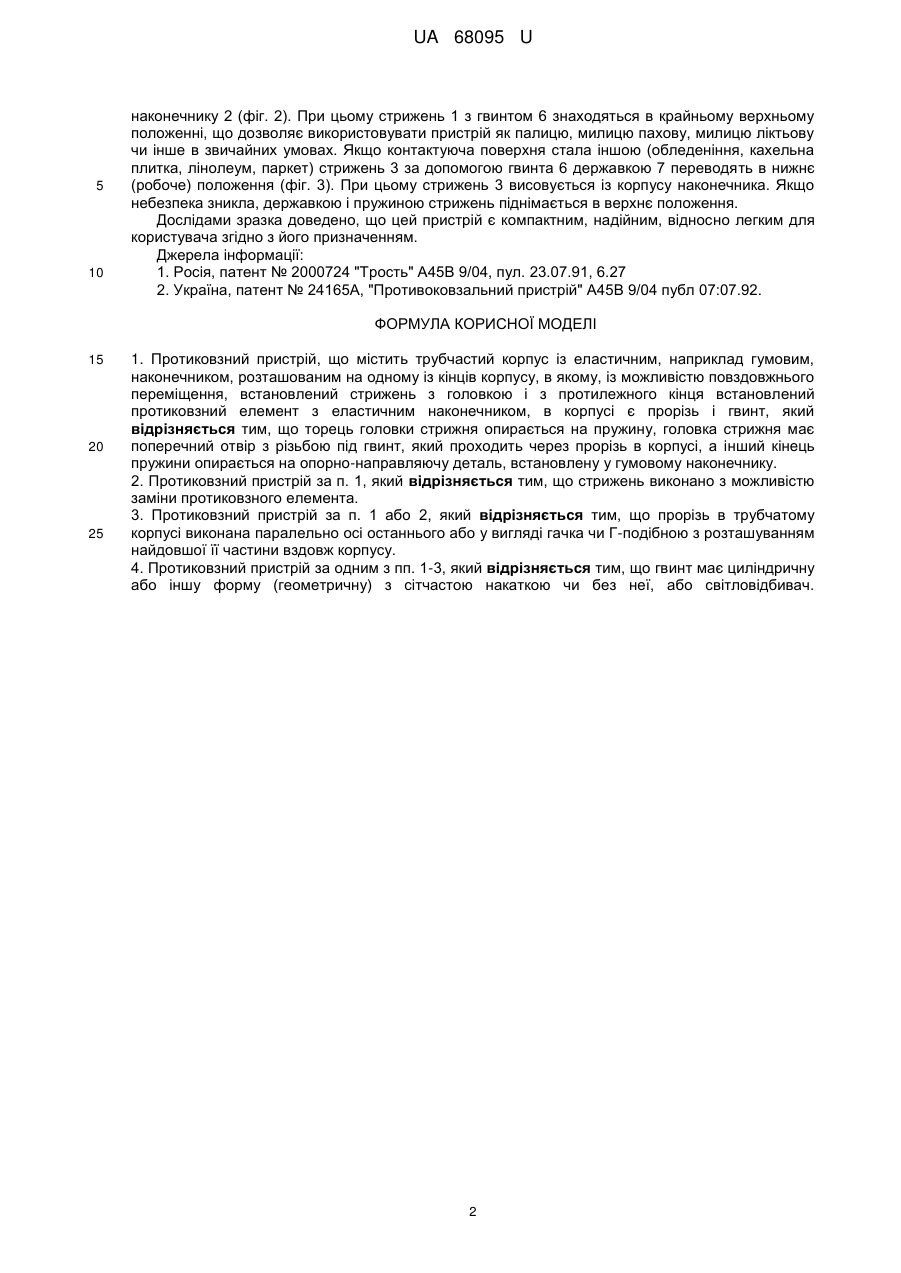

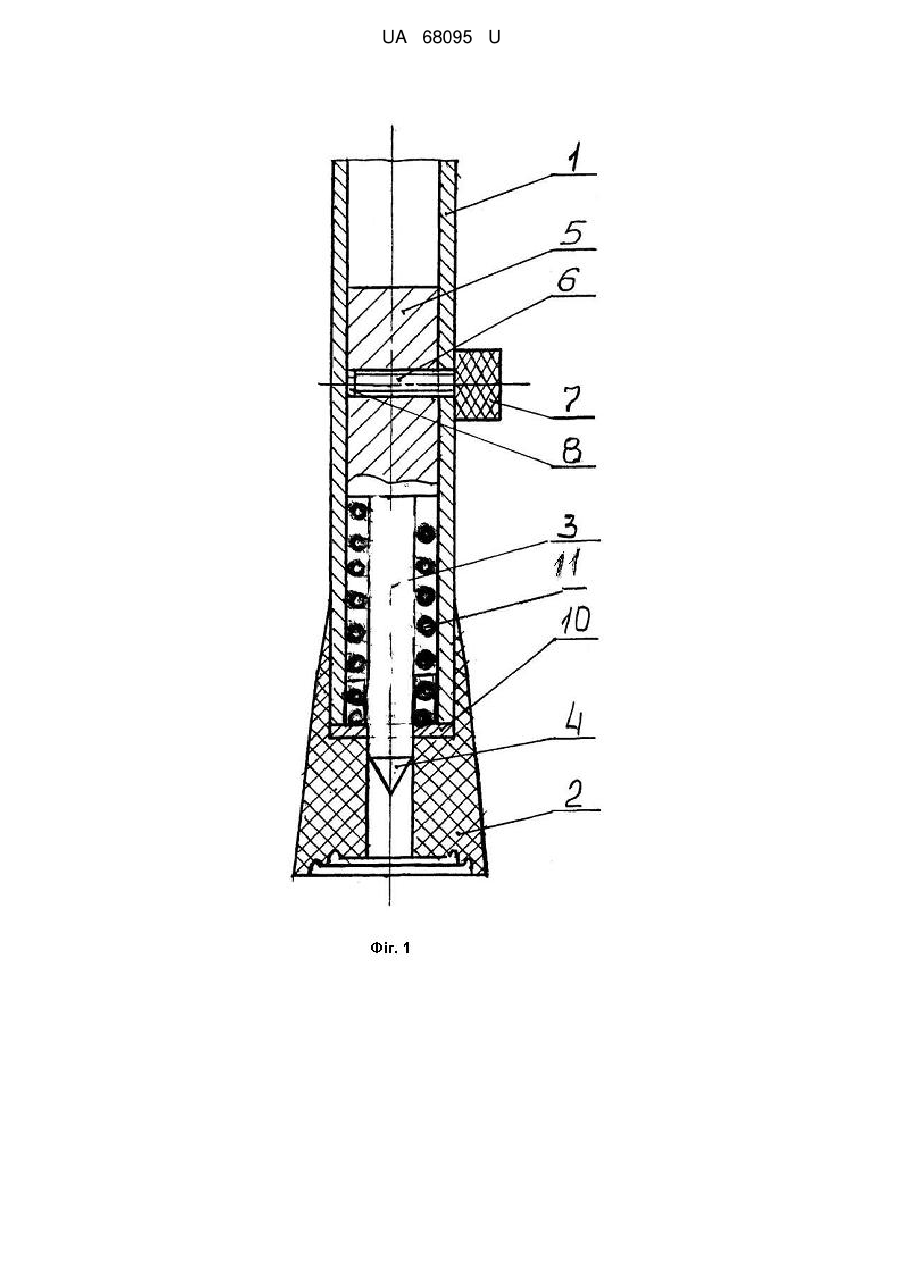

Реферат: UA 68095 U UA 68095 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до забезпечення потреб людей з вадами здоров'я, до предметів їх особистого вжитку, а саме до предметів, які полегшують пересування людей хворих і похилого віку з нерішучою ходою, і може бути використана у вигляді вбудованого елемента до палиці, милиці пахвової, милиці ліктьової, милиці-стільця. Призначена для осіб з порушенням опорно-рухового апарату, як правило, в ожеледицю і зимовий період. Відомим є протиковзний пристрій (1), який має бути розташований в трубчатому корпусі і містить підпружинений ковзун, гумовий наконечник, шип протиковзання, який має можливість осьового пересування, а також механізми фіксації шини і керування механізмом фіксації, які виконано у вигляді підпружиненого триплечого важеля з зубом і кільцевих канавок в середній частині трубчатого корпуса кнопки та втулки з насадкою. Основним недоліком цього пристрою є громіздкість і невисока надійність через значну кількість взаємодіючих вузлів і деталей. Відомим також є взятий нами за прототип протиковзний пристрій по патенту України 24165А (2). Пристрій містить трубчатий корпус із еластичною насадкою на одному із кінців, розташований в корпусі із можливості повздовжнього переміщення підпружинений стержень із загостреним кінцевиком із сторони еластичної насадки і головкою із протилежної сторони, виконану в трубчатому корпусі прорізь, і розташовану на ньому з можливістю радіальноосьового переміщення муфту з гвинтом. Відоме рішення (2) в значній мірі вирішує задачу спрощення конструкції. Але воно також недостатньо надійне із-за невдалого механізму фіксації з трубчатому корпусі положення стрижня гвинтом. Крім того наявність пружини на останньому та муфти на корпусі ускладнює конструкцію та збільшує вагу пристрою, а безпосереднє опирання торця корпусу на еластичну насадку руйнує її. Основною задачею корисної моделі є збільшення надійності пристрою, спрощення його конструкції і зменшення маси. Поставлена задача досягається тим, що у відомому протиковзному пристрої, який містить трубчатий корпус із еластичним, наприклад гумовим, наконечником на одному із кінців, розташований у корпусі із можливістю повздовжнього переміщення стрижень, на якому є пружина і протиковзний елемент (з кінця корпусу, де розташований), еластичний наконечник і головку з протилежної сторони, має гвинт і виконані у трубчатому корпусі прорізі, згідно з корисною моделлю, головка стрижня з пружиною мaє поперечний отвір з різьбою під гвинт, який проходить через прорізь в корпусі. Причому гвинт може бути циліндричним або іншої геометричної форми з сітчастою накаткою або без неї. Між торцем корпуса і гумовим наконечником розташована опорно-направляюча деталь, яка збільшує площину опори трубчатого корпусу на гумовий наконечник. Стрижень може бути виконаний з можливістю його заміни, а прорізь в трубчатому корпусі - паралельно осі останнього, або у вигляді гачка чи Г-подібною з розташуванням найдовшої її частини впродовж корпуса. Протиковзний пристрій може бути виконаний у вигляді одного загостреного шипа або невеликої поверхні з декількома загостреними шипами, чи у вигляді шорсткої поверхні. Можливість заміни протиковзного пристрою - стрижня, надає якості багатофункціональності при мінімальних затратах. Технічним результатом, який досягається корисною моделлю, є більш висока надійність пристрою за рахунок надійності з'єднання стрижня з гвинтом і фіксації у необхідних положеннях стрижня, а також збільшення площі опирання корпусу на опорно-направляючу деталь, при меншій масі і собівартості пристрою. На фіг. 1 наведено протиковзний пристрій в повздовжньому перетині, на фіг. 2 та 3, відповідно, при крайньому верхньому (неробочому) та крайньому нижньому (робочому) положеннях стрижня. Можливі і проміжні варіанти його положення, які можуть бути забезпечені відповідною конфігурацією прорізі. Протиковзний пристрій містить трубчатий корпус і з розташованим на ньому еластичним наконечником 2, стрижень 3 з протиковзним пристроєм 4 та головкою 5, гвинт 6, з державкою 7, пружина 11, головка стрижня має поперечній отвір 8, в якому нарізана різьба під гвинт 6, який проходить через прорізь 9, виконану в трубчатому корпусі 1. Корпус 1 пристрою опирається на насадку 2 через розташовану між ними опорнонаправляючу деталь 10. Пристрій виконує свої функції наступним чином. В залежності від стану поверхні опори, наприклад при відсутності небезпеки для користувача, протиковзний елемент залишається в трубчатому корпусі 1 чи в еластичному 1 UA 68095 U 5 10 наконечнику 2 (фіг. 2). При цьому стрижень 1 з гвинтом 6 знаходяться в крайньому верхньому положенні, що дозволяє використовувати пристрій як палицю, милицю пахову, милицю ліктьову чи інше в звичайних умовах. Якщо контактуюча поверхня стала іншою (обледеніння, кахельна плитка, лінолеум, паркет) стрижень 3 за допомогою гвинта 6 державкою 7 переводять в нижнє (робоче) положення (фіг. 3). При цьому стрижень 3 висовується із корпусу наконечника. Якщо небезпека зникла, державкою і пружиною стрижень піднімається в верхнє положення. Дослідами зразка доведено, що цей пристрій є компактним, надійним, відносно легким для користувача згідно з його призначенням. Джерела інформації: 1. Росія, патент № 2000724 "Трость" А45В 9/04, пул. 23.07.91, 6.27 2. Україна, патент № 24165А, "Противоковзальний пристрій" А45В 9/04 публ 07:07.92. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Протиковзний пристрій, що містить трубчастий корпус із еластичним, наприклад гумовим, наконечником, розташованим на одному із кінців корпусу, в якому, із можливістю повздовжнього переміщення, встановлений стрижень з головкою і з протилежного кінця встановлений протиковзний елемент з еластичним наконечником, в корпусі є прорізь і гвинт, який відрізняється тим, що торець головки стрижня опирається на пружину, головка стрижня має поперечний отвір з різьбою під гвинт, який проходить через прорізь в корпусі, а інший кінець пружини опирається на опорно-направляючу деталь, встановлену у гумовому наконечнику. 2. Протиковзний пристрій за п. 1, який відрізняється тим, що стрижень виконано з можливістю заміни протиковзного елемента. 3. Протиковзний пристрій за п. 1 або 2, який відрізняється тим, що прорізь в трубчатому корпусі виконана паралельно осі останнього або у вигляді гачка чи Г-подібною з розташуванням найдовшої її частини вздовж корпусу. 4. Протиковзний пристрій за одним з пп. 1-3, який відрізняється тим, що гвинт має циліндричну або іншу форму (геометричну) з сітчастою накаткою чи без неї, або світловідбивач. 2 UA 68095 U 3 UA 68095 U 4 UA 68095 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
