Формула / Реферат

1. Пічна моталка (1), зокрема пічна моталка (1) для прокатного стана Стеккеля, в якій гарячекатана штаба (2) відповідно до реверсування напрямку обертання намотується і розмотується за допомогою барабана (3) в робочому просторі (4) пічної моталки, та при необхідності підігрівається, що включає змонтовані на пересувній пічній кришці (5) напрямні столи (6) для заправлення і/або напрямлення прокатуваної штаби (2), при цьому пічна кришка (5) і пічна моталка (1) являють собою окремі конструкції, причому пічна кришка (5) розташована на частині станини рольганга (7), яка знаходиться нижче пічної моталки (1), при цьому пічна кришка (5) розділена щонайменше на два відкидні відносно один одного елементи (8, 9), які з'єднані за допомогою опори (10) кришки і виконані поворотними, яка відрізняється тим, що в робочому просторі (4) пічної моталки (1) встановлений з можливістю контакту з прокатуванню штабою (2) пічний ролик (11), при цьому відкидний елемент (8) на своєму вільному кінці має плиткову опору (19), на якій виконана прикривальна плита (17) з поворотним елементом (18).

2. Пічна моталка за п. 1, яка відрізняється тим, що пічний ролик (11) складається з оболонки (12) й осі (13) ролика.

3. Пічна моталка за п. 2, яка відрізняється тим, що оболонка (12) ролика виготовлена з жаростійкого матеріалу.

4. Пічна моталка за п. 2, яка відрізняється тим, що вісь (13) ролика виконана з внутрішнім охолоджуванням.

5. Пічна моталка за будь-яким із пп. 1-4, яка відрізняється тим, що пічний ролик (11) встановлений з можливістю контакту з прокатуваною штабою (2) вище точки обертання (14) пічного барабана (3).

6. Пічна моталка за будь-яким із пп. 1-5, яка відрізняється тим, що пічний ролик (11) виконаний приводним.

7. Пічна моталка за п. 6, яка відрізняється тим, що привід пічного ролика (11) виконаний у вигляді електродвигуна або гідропривода.

Текст

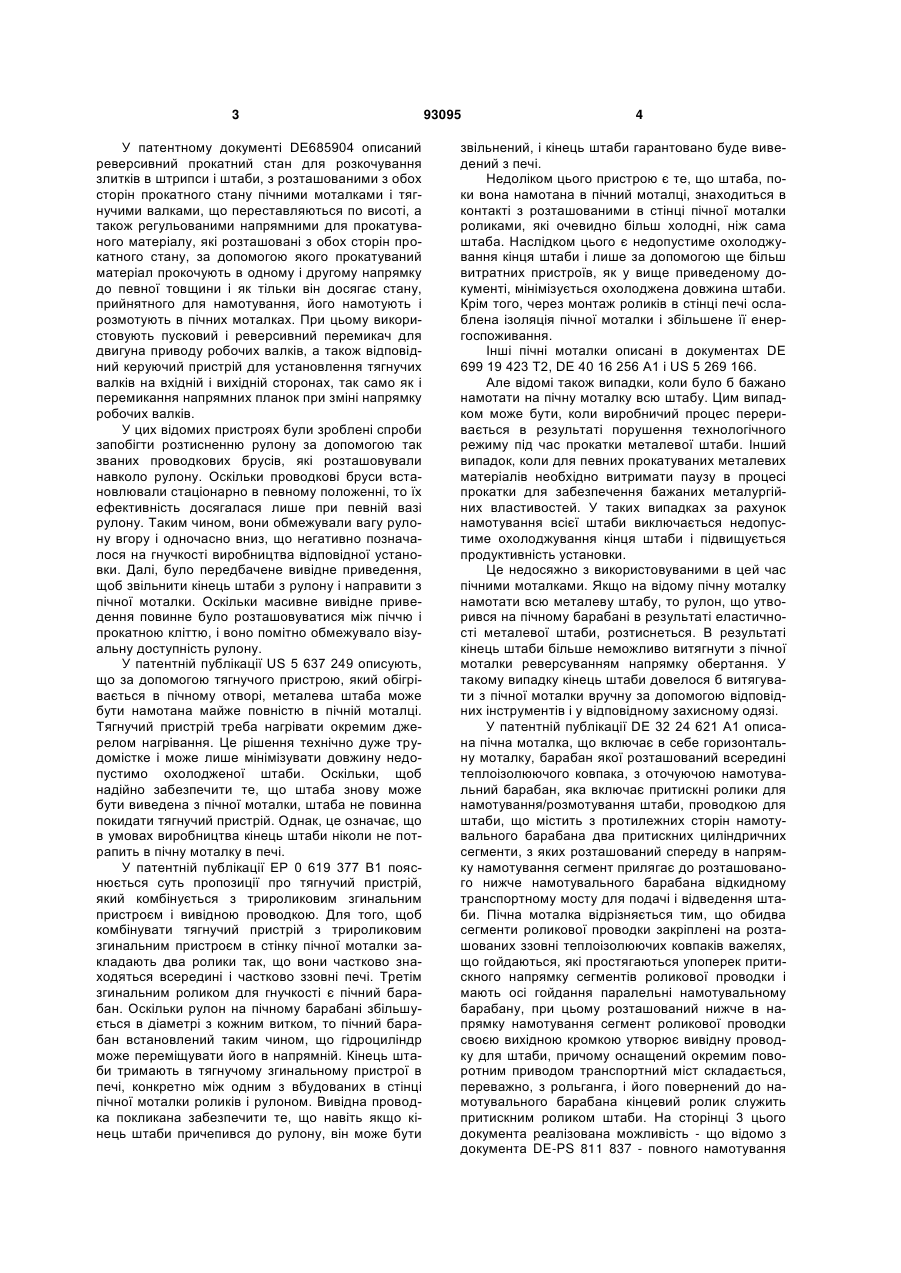

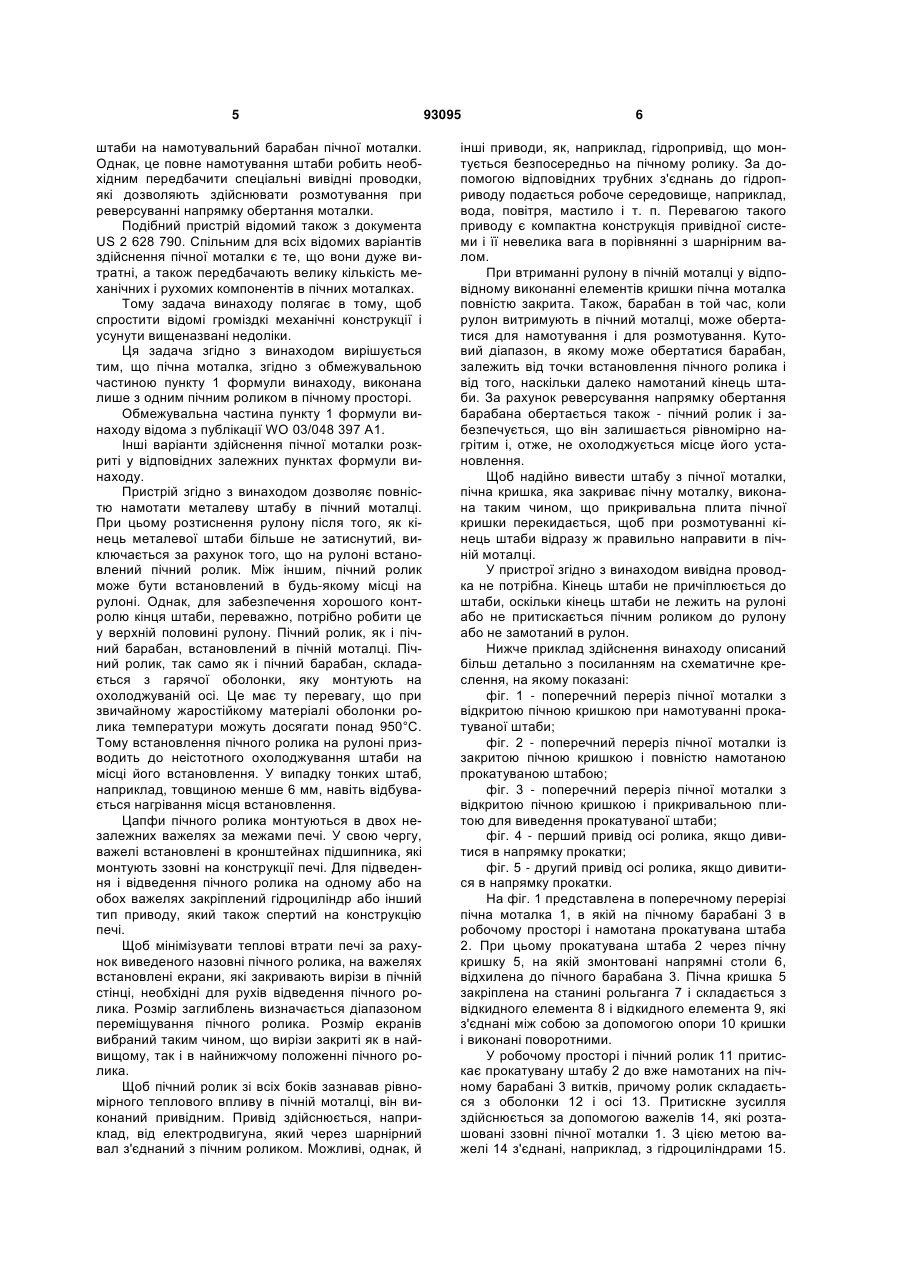

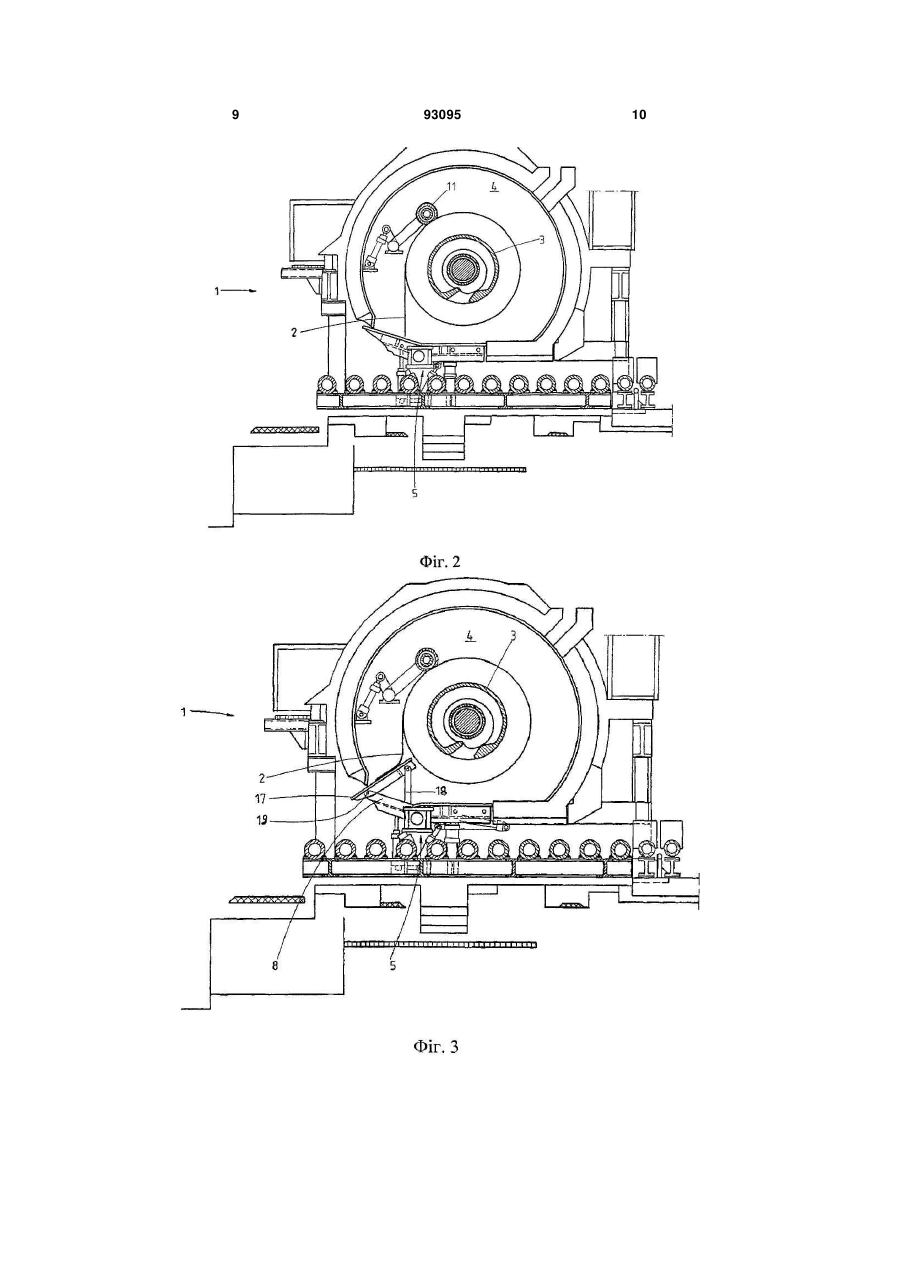

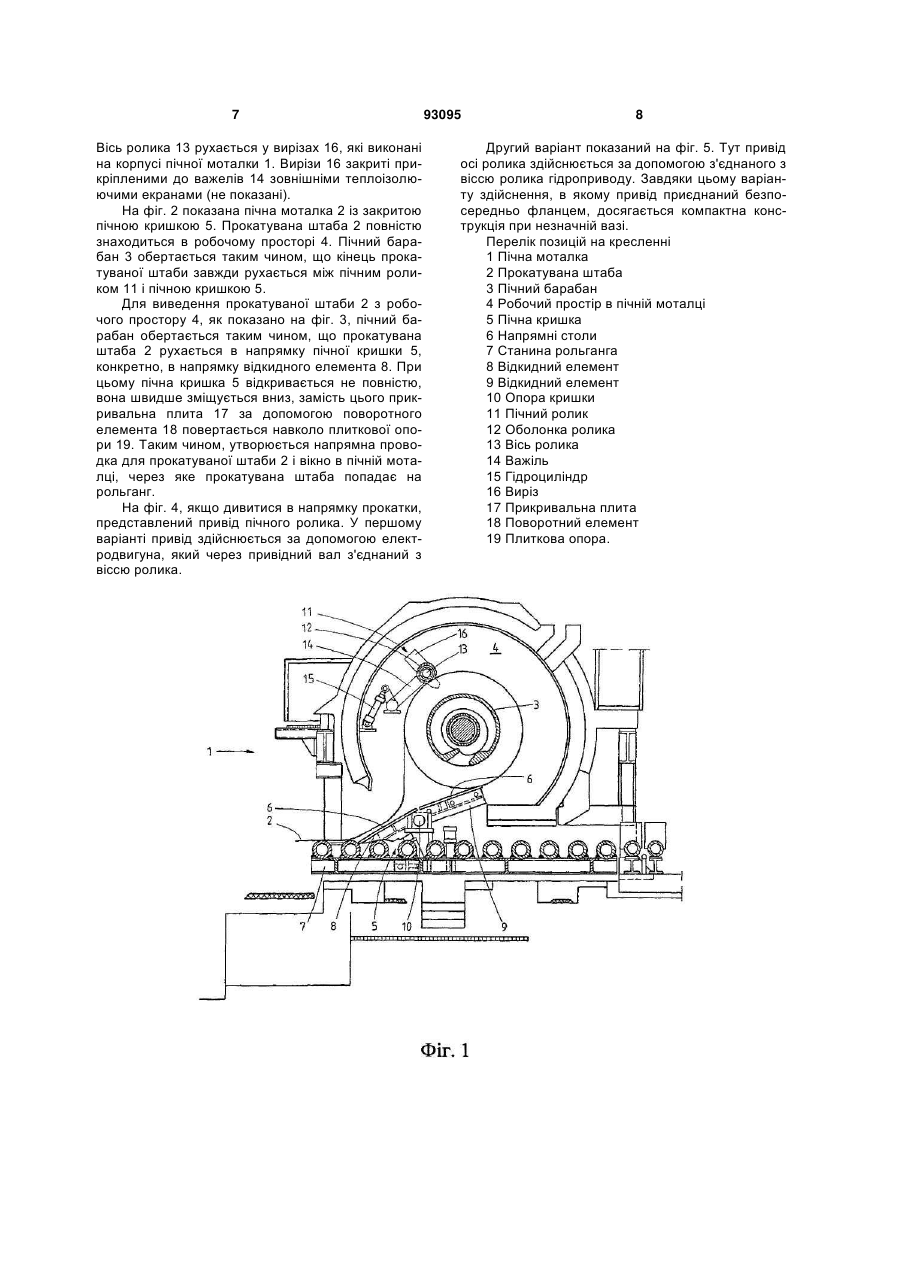

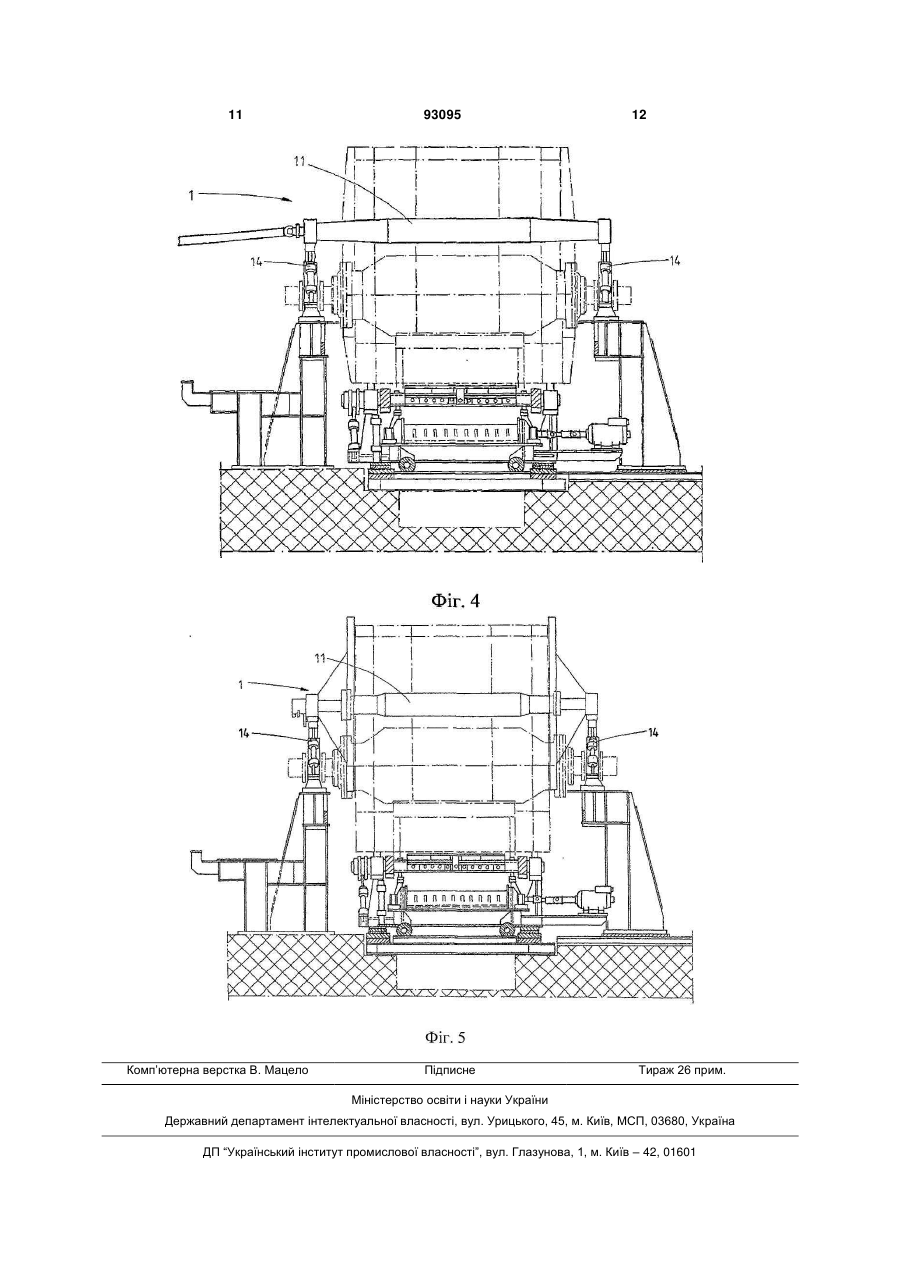

1. Пічна моталка (1), зокрема пічна моталка (1) для прокатного стана Стеккеля, в якій гарячекатана штаба (2) відповідно до реверсування напрямку обертання намотується і розмотується за допомогою барабана (3) в робочому просторі (4) пічної моталки, та при необхідності підігрівається, що включає змонтовані на пересувній пічній кришці (5) напрямні столи (6) для заправлення і/або напрямлення прокатуваної штаби (2), при цьому пічна кришка (5) і пічна моталка (1) являють собою окремі конструкції, причому пічна кришка (5) розташована на частині станини рольганга (7), яка знаходиться нижче пічної моталки (1), при цьому пічна кришка (5) розділена щонайменше на два C2 2 93095 1 3 У патентному документі DE685904 описаний реверсивний прокатний стан для розкочування злитків в штрипси і штаби, з розташованими з обох сторін прокатного стану пічними моталками і тягнучими валками, що переставляються по висоті, а також регульованими напрямними для прокатуваного матеріалу, які розташовані з обох сторін прокатного стану, за допомогою якого прокатуваний матеріал прокочують в одному і другому напрямку до певної товщини і як тільки він досягає стану, прийнятного для намотування, його намотують і розмотують в пічних моталках. При цьому використовують пусковий і реверсивний перемикач для двигуна приводу робочих валків, а також відповідний керуючий пристрій для установлення тягнучих валків на вхідній і вихідній сторонах, так само як і перемикання напрямних планок при зміні напрямку робочих валків. У цих відомих пристроях були зроблені спроби запобігти розтисненню рулону за допомогою так званих проводкових брусів, які розташовували навколо рулону. Оскільки проводкові бруси встановлювали стаціонарно в певному положенні, то їх ефективність досягалася лише при певній вазі рулону. Таким чином, вони обмежували вагу рулону вгору і одночасно вниз, що негативно позначалося на гнучкості виробництва відповідної установки. Далі, було передбачене вивідне приведення, щоб звільнити кінець штаби з рулону і направити з пічної моталки. Оскільки масивне вивідне приведення повинне було розташовуватися між піччю і прокатною кліттю, і воно помітно обмежувало візуальну доступність рулону. У патентній публікації US 5 637 249 описують, що за допомогою тягнучого пристрою, який обігрівається в пічному отворі, металева штаба може бути намотана майже повністю в пічній моталці. Тягнучий пристрій треба нагрівати окремим джерелом нагрівання. Це рішення технічно дуже трудомістке і може лише мінімізувати довжину недопустимо охолодженої штаби. Оскільки, щоб надійно забезпечити те, що штаба знову може бути виведена з пічної моталки, штаба не повинна покидати тягнучий пристрій. Однак, це означає, що в умовах виробництва кінець штаби ніколи не потрапить в пічну моталку в печі. У патентній публікації ЕР 0 619 377 В1 пояснюється суть пропозиції про тягнучий пристрій, який комбінується з трироликовим згинальним пристроєм і вивідною проводкою. Для того, щоб комбінувати тягнучий пристрій з трироликовим згинальним пристроєм в стінку пічної моталки закладають два ролики так, що вони частково знаходяться всередині і частково ззовні печі. Третім згинальним роликом для гнучкості є пічний барабан. Оскільки рулон на пічному барабані збільшується в діаметрі з кожним витком, то пічний барабан встановлений таким чином, що гідроциліндр може переміщувати його в напрямній. Кінець штаби тримають в тягнучому згинальному пристрої в печі, конкретно між одним з вбудованих в стінці пічної моталки роликів і рулоном. Вивідна проводка покликана забезпечити те, що навіть якщо кінець штаби причепився до рулону, він може бути 93095 4 звільнений, і кінець штаби гарантовано буде виведений з печі. Недоліком цього пристрою є те, що штаба, поки вона намотана в пічний моталці, знаходиться в контакті з розташованими в стінці пічної моталки роликами, які очевидно більш холодні, ніж сама штаба. Наслідком цього є недопустиме охолоджування кінця штаби і лише за допомогою ще більш витратних пристроїв, як у вище приведеному документі, мінімізується охолоджена довжина штаби. Крім того, через монтаж роликів в стінці печі ослаблена ізоляція пічної моталки і збільшене її енергоспоживання. Інші пічні моталки описані в документах DE 699 19 423 Т2, DE 40 16 256 А1 і US 5 269 166. Але відомі також випадки, коли було б бажано намотати на пічну моталку всю штабу. Цим випадком може бути, коли виробничий процес переривається в результаті порушення технологічного режиму під час прокатки металевої штаби. Інший випадок, коли для певних прокатуваних металевих матеріалів необхідно витримати паузу в процесі прокатки для забезпечення бажаних металургійних властивостей. У таких випадках за рахунок намотування всієї штаби виключається недопустиме охолоджування кінця штаби і підвищується продуктивність установки. Це недосяжно з використовуваними в цей час пічними моталками. Якщо на відому пічну моталку намотати всю металеву штабу, то рулон, що утворився на пічному барабані в результаті еластичності металевої штаби, розтиснеться. В результаті кінець штаби більше неможливо витягнути з пічної моталки реверсуванням напрямку обертання. У такому випадку кінець штаби довелося б витягувати з пічної моталки вручну за допомогою відповідних інструментів і у відповідному захисному одязі. У патентній публікації DE 32 24 621 А1 описана пічна моталка, що включає в себе горизонтальну моталку, барабан якої розташований всередині теплоізолюючого ковпака, з оточуючою намотувальний барабан, яка включає притискні ролики для намотування/розмотування штаби, проводкою для штаби, що містить з протилежних сторін намотувального барабана два притискних циліндричних сегменти, з яких розташований спереду в напрямку намотування сегмент прилягає до розташованого нижче намотувального барабана відкидному транспортному мосту для подачі і відведення штаби. Пічна моталка відрізняється тим, що обидва сегменти роликової проводки закріплені на розташованих ззовні теплоізолюючих ковпаків важелях, що гойдаються, які простягаються упоперек притискного напрямку сегментів роликової проводки і мають осі гойдання паралельні намотувальному барабану, при цьому розташований нижче в напрямку намотування сегмент роликової проводки своєю вихідною кромкою утворює вивідну проводку для штаби, причому оснащений окремим поворотним приводом транспортний міст складається, переважно, з рольганга, і його повернений до намотувального барабана кінцевий ролик служить притискним роликом штаби. На сторінці 3 цього документа реалізована можливість - що відомо з документа DE-PS 811 837 - повного намотування 5 штаби на намотувальний барабан пічної моталки. Однак, це повне намотування штаби робить необхідним передбачити спеціальні вивідні проводки, які дозволяють здійснювати розмотування при реверсуванні напрямку обертання моталки. Подібний пристрій відомий також з документа US 2 628 790. Спільним для всіх відомих варіантів здійснення пічної моталки є те, що вони дуже витратні, а також передбачають велику кількість механічних і рухомих компонентів в пічних моталках. Тому задача винаходу полягає в тому, щоб спростити відомі громіздкі механічні конструкції і усунути вищеназвані недоліки. Ця задача згідно з винаходом вирішується тим, що пічна моталка, згідно з обмежувальною частиною пункту 1 формули винаходу, виконана лише з одним пічним роликом в пічному просторі. Обмежувальна частина пункту 1 формули винаходу відома з публікації WO 03/048 397 А1. Інші варіанти здійснення пічної моталки розкриті у відповідних залежних пунктах формули винаходу. Пристрій згідно з винаходом дозволяє повністю намотати металеву штабу в пічний моталці. При цьому розтиснення рулону після того, як кінець металевої штаби більше не затиснутий, виключається за рахунок того, що на рулоні встановлений пічний ролик. Між іншим, пічний ролик може бути встановлений в будь-якому місці на рулоні. Однак, для забезпечення хорошого контролю кінця штаби, переважно, потрібно робити це у верхній половині рулону. Пічний ролик, як і пічний барабан, встановлений в пічній моталці. Пічний ролик, так само як і пічний барабан, складається з гарячої оболонки, яку монтують на охолоджуваній осі. Це має ту перевагу, що при звичайному жаростійкому матеріалі оболонки ролика температури можуть досягати понад 950°С. Тому встановлення пічного ролика на рулоні призводить до неістотного охолоджування штаби на місці його встановлення. У випадку тонких штаб, наприклад, товщиною менше 6 мм, навіть відбувається нагрівання місця встановлення. Цапфи пічного ролика монтуються в двох незалежних важелях за межами печі. У свою чергу, важелі встановлені в кронштейнах підшипника, які монтують ззовні на конструкції печі. Для підведення і відведення пічного ролика на одному або на обох важелях закріплений гідроциліндр або інший тип приводу, який також спертий на конструкцію печі. Щоб мінімізувати теплові втрати печі за рахунок виведеного назовні пічного ролика, на важелях встановлені екрани, які закривають вирізи в пічній стінці, необхідні для рухів відведення пічного ролика. Розмір заглиблень визначається діапазоном переміщування пічного ролика. Розмір екранів вибраний таким чином, що вирізи закриті як в найвищому, так і в найнижчому положенні пічного ролика. Щоб пічний ролик зі всіх боків зазнавав рівномірного теплового впливу в пічній моталці, він виконаний привідним. Привід здійснюється, наприклад, від електродвигуна, який через шарнірний вал з'єднаний з пічним роликом. Можливі, однак, й 93095 6 інші приводи, як, наприклад, гідропривід, що монтується безпосередньо на пічному ролику. За допомогою відповідних трубних з'єднань до гідроприводу подається робоче середовище, наприклад, вода, повітря, мастило і т. п. Перевагою такого приводу є компактна конструкція привідної системи і її невелика вага в порівнянні з шарнірним валом. При втриманні рулону в пічній моталці у відповідному виконанні елементів кришки пічна моталка повністю закрита. Також, барабан в той час, коли рулон витримують в пічний моталці, може обертатися для намотування і для розмотування. Кутовий діапазон, в якому може обертатися барабан, залежить від точки встановлення пічного ролика і від того, наскільки далеко намотаний кінець штаби. За рахунок реверсування напрямку обертання барабана обертається також - пічний ролик і забезпечується, що він залишається рівномірно нагрітим і, отже, не охолоджується місце його установлення. Щоб надійно вивести штабу з пічної моталки, пічна кришка, яка закриває пічну моталку, виконана таким чином, що прикривальна плита пічної кришки перекидається, щоб при розмотуванні кінець штаби відразу ж правильно направити в пічній моталці. У пристрої згідно з винаходом вивідна проводка не потрібна. Кінець штаби не причіплюється до штаби, оскільки кінець штаби не лежить на рулоні або не притискається пічним роликом до рулону або не замотаний в рулон. Нижче приклад здійснення винаходу описаний більш детально з посиланням на схематичне креслення, на якому показані: фіг. 1 - поперечний переріз пічної моталки з відкритою пічною кришкою при намотуванні прокатуваної штаби; фіг. 2 - поперечний переріз пічної моталки із закритою пічною кришкою і повністю намотаною прокатуваною штабою; фіг. 3 - поперечний переріз пічної моталки з відкритою пічною кришкою і прикривальною плитою для виведення прокатуваної штаби; фіг. 4 - перший привід осі ролика, якщо дивитися в напрямку прокатки; фіг. 5 - другий привід осі ролика, якщо дивитися в напрямку прокатки. На фіг. 1 представлена в поперечному перерізі пічна моталка 1, в якій на пічному барабані 3 в робочому просторі і намотана прокатувана штаба 2. При цьому прокатувана штаба 2 через пічну кришку 5, на якій змонтовані напрямні столи 6, відхилена до пічного барабана 3. Пічна кришка 5 закріплена на станині рольганга 7 і складається з відкидного елемента 8 і відкидного елемента 9, які з'єднані між собою за допомогою опори 10 кришки і виконані поворотними. У робочому просторі і пічний ролик 11 притискає прокатувану штабу 2 до вже намотаних на пічному барабані 3 витків, причому ролик складається з оболонки 12 і осі 13. Притискне зусилля здійснюється за допомогою важелів 14, які розташовані ззовні пічної моталки 1. З цією метою важелі 14 з'єднані, наприклад, з гідроциліндрами 15. 7 Вісь ролика 13 рухається у вирізах 16, які виконані на корпусі пічної моталки 1. Вирізи 16 закриті прикріпленими до важелів 14 зовнішніми теплоізолюючими екранами (не показані). На фіг. 2 показана пічна моталка 2 із закритою пічною кришкою 5. Прокатувана штаба 2 повністю знаходиться в робочому просторі 4. Пічний барабан 3 обертається таким чином, що кінець прокатуваної штаби завжди рухається між пічним роликом 11 і пічною кришкою 5. Для виведення прокатуваної штаби 2 з робочого простору 4, як показано на фіг. 3, пічний барабан обертається таким чином, що прокатувана штаба 2 рухається в напрямку пічної кришки 5, конкретно, в напрямку відкидного елемента 8. При цьому пічна кришка 5 відкривається не повністю, вона швидше зміщується вниз, замість цього прикривальна плита 17 за допомогою поворотного елемента 18 повертається навколо плиткової опори 19. Таким чином, утворюється напрямна проводка для прокатуваної штаби 2 і вікно в пічній моталці, через яке прокатувана штаба попадає на рольганг. На фіг. 4, якщо дивитися в напрямку прокатки, представлений привід пічного ролика. У першому варіанті привід здійснюється за допомогою електродвигуна, який через привідний вал з'єднаний з віссю ролика. 93095 8 Другий варіант показаний на фіг. 5. Тут привід осі ролика здійснюється за допомогою з'єднаного з віссю ролика гідроприводу. Завдяки цьому варіанту здійснення, в якому привід приєднаний безпосередньо фланцем, досягається компактна конструкція при незначній вазі. Перелік позицій на кресленні 1 Пічна моталка 2 Прокатувана штаба 3 Пічний барабан 4 Робочий простір в пічній моталці 5 Пічна кришка 6 Напрямні столи 7 Станина рольганга 8 Відкидний елемент 9 Відкидний елемент 10 Опора кришки 11 Пічний ролик 12 Оболонка ролика 13 Вісь ролика 14 Важіль 15 Гідроциліндр 16 Виріз 17 Прикривальна плита 18 Поворотний елемент 19 Плиткова опора. 9 93095 10 11 Комп’ютерна верстка В. Мацело 93095 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Furnace coiler

Автори англійською

Hoen Karl

Назва патенту російською

Печная моталка

Автори російською

Хоен Карл

МПК / Мітки

МПК: B21C 47/02, C21D 9/54, B21C 47/34

Мітки: пічна, моталка
