Штепсельна вилка

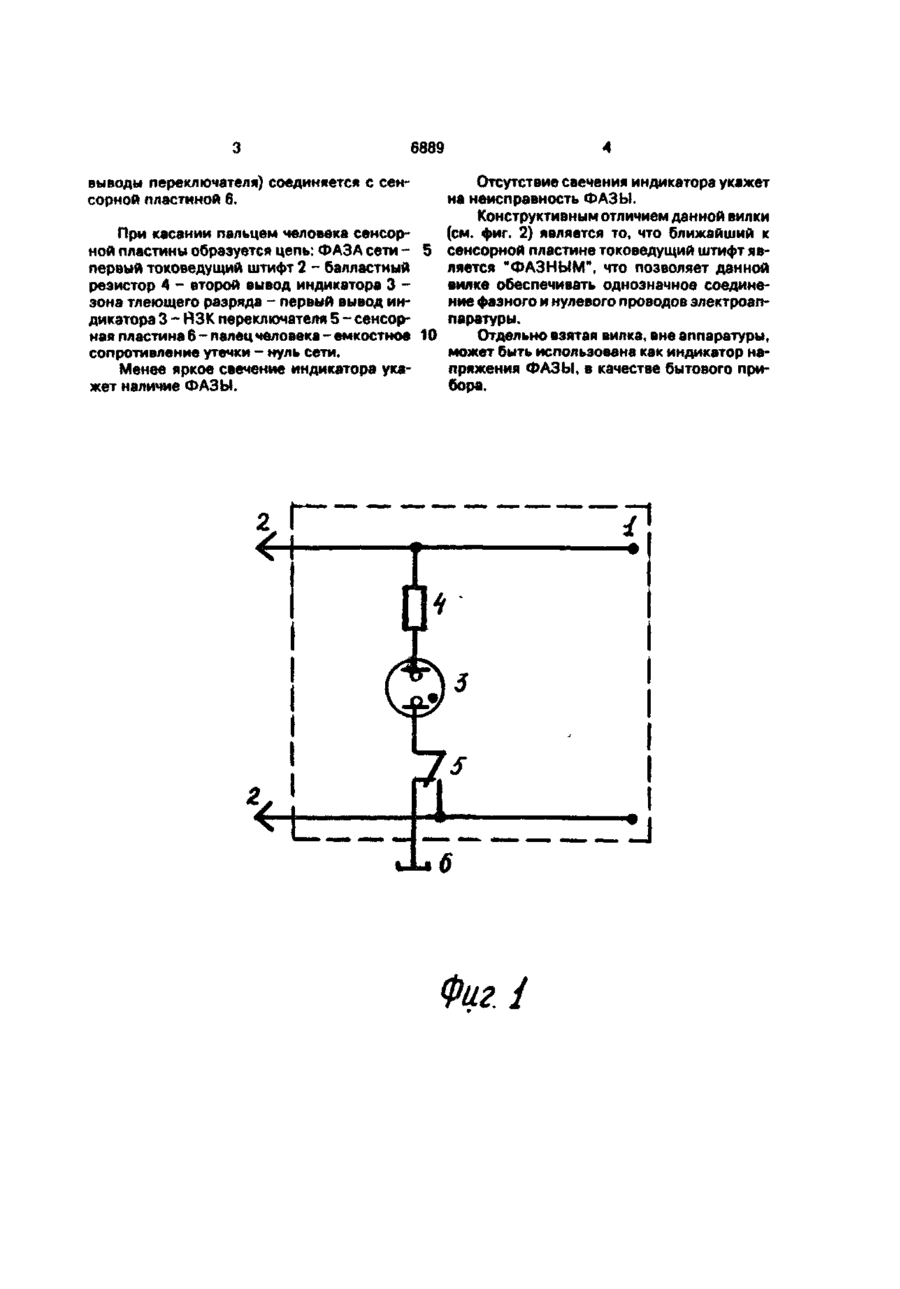

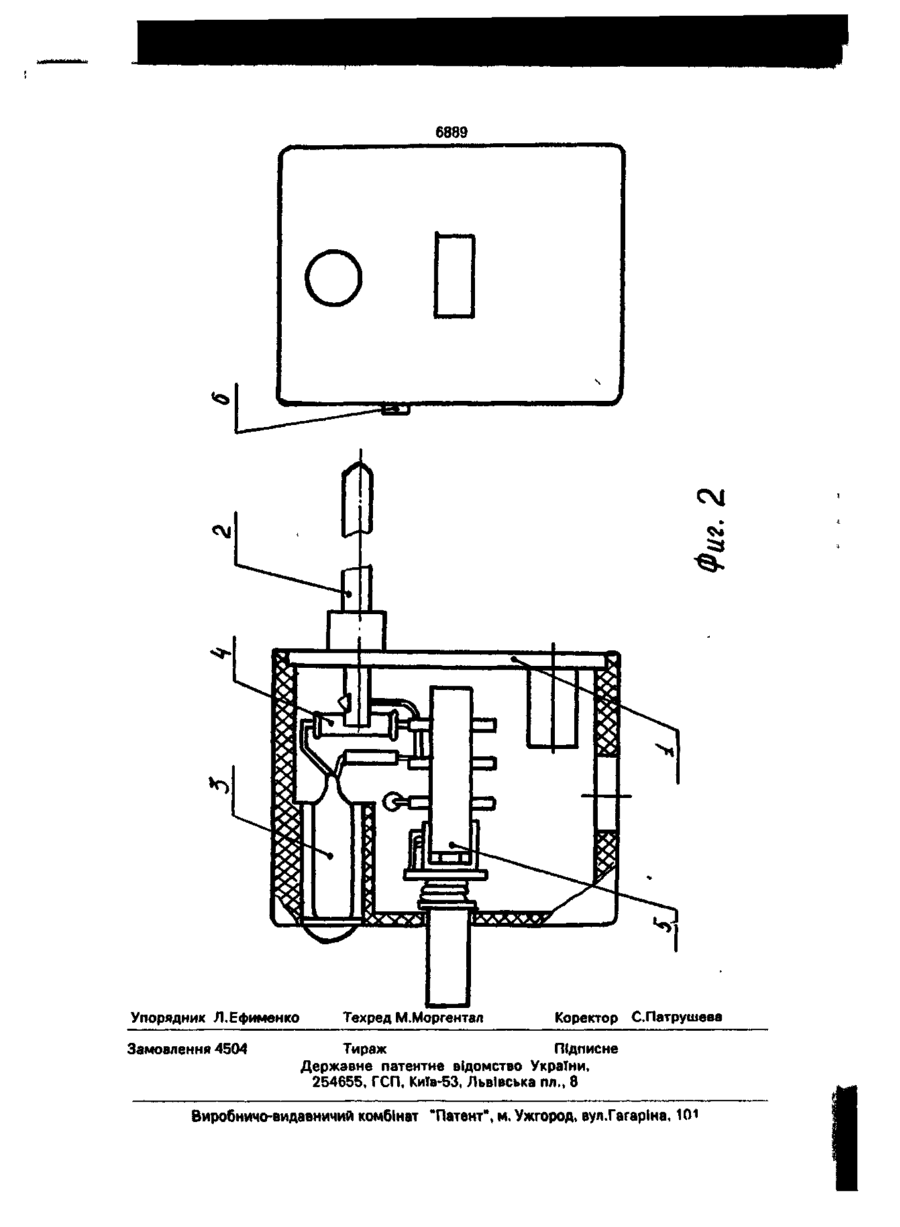

Штепсельная вилка, содержащая основание вилки, два токоведущих штифта, ин Предлагаемое изобретение относится к электротехнике и предназначено для использования в качестве штепсельных вилок в электроаппаратуре класса 01, П, а также для индикации ФАЗЫ и напряжения сети. Целью изобретения является расширение функциональных возможностей путем индикации ФАЗЫ. Указанная цель достигается тем, что штепсельная вилка снабжена переключателем и сенсорной пластиной. На фиг. 1 приведена принципиальная электрическая схема вилки; на фиг. 2 изображена конструкция вилки. Вилка содержит основание 1 вилки, два токоведущих штифта 2, индикатор 3, балластный резистор 4, переключатель 5 и сенсорную пластину 6, причем один из выводов индикатора соединен с первым выводом переключателя, а другой вывод индикатора через балластный резистор соединен с одним из токоведущих штифтов, при этом второй вывод переключателя соединен с другим токоведущим штифтом, а третий вывод пере дикатор и балластный резистор, о т л и ч а ю щ а я с я тем, что она снабжена переключателем и сенсорний пластиной, причем один из выводов индикатора соединен с первым выводом переключателя, а другой вывод индикатора через балластный резистор соединен с одним из токоведущих штифтов, при этом второй вывод переключателя соединен с другим токоведущим штифтом, а третий вывод переключателя соединен с упомянутой сенсорной пластиной. ключателя соединен с упомянутой сенсорной пластиной. Штепсельная вилка работает в двух режимах: - индикация напряжения сети - индикация ФАЗЫ. Работа в режиме "Индикация напряжения сети". При нажатом переключателе 5, токоведущий штифт 2 через нормально-разомкнутый контакт (НРК - это первый и второй выводы переключателя) соединяется с первым выводом индикатора 3. При этом образуется замкнутая цепь: ФАЗА сети - первый токоведущий штифт 2 - балластный резистор 4 - второй вывод индикатора 3 - зона тлеющего разряда - первый вывод индикатора 3 - НРК переключателя 5 - второй токоведущий штифт 2 - нуль сети. Свечение индикатора 3 указывает на наличие напряжения сети. Работа в режиме "Индикация ФАЗЫ". При отжатом переключателе 5 первый вывод индикатора 3 через нормально-замкнутый контакт (НЗК - это первый и третий С > 00 00 «О О 6889 выводы переключателя) соединяется с сенсорной пластиной 6. Отсутствие свечения индикатора укажет на неисправность ФАЗЫ. Конструктивным отличием данной вилки (см. фиг. 2) является то, что ближайший к При касании пальцем человека сенсорсенсорной пластине токоведущий штифт явной пластины образуется цепь: ФАЗА сети ляется "ФАЗНЫМ", что позволяет данной первый токоведущий штифт 2 - балластный вилке обеспечивать однозначное соединерезистор 4 - второй вывод индикатора 3 ние фазного и нулевого проводов электроапзона тлеющего разряда - первый вывод инпаратуры. дикатора 3 - ИЗ К переключателя 5 - сенсорная пластина б - палец человека - емкостное 10 Отдельно взятая вилка, вне аппаратуры, сопротивление утечки - нуль сети. может быть использована как индикатор наМенее яркое свечение индикатора укапряжения ФАЗЫ, в качестве бытового прибора. жет наличие ФАЗЫ. Фиг. і 6889 о ч J см 5» Упорядник Л.Ефименко Замовлення 4504 Техред М.Моргентал Коректор С.Патрушева Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
